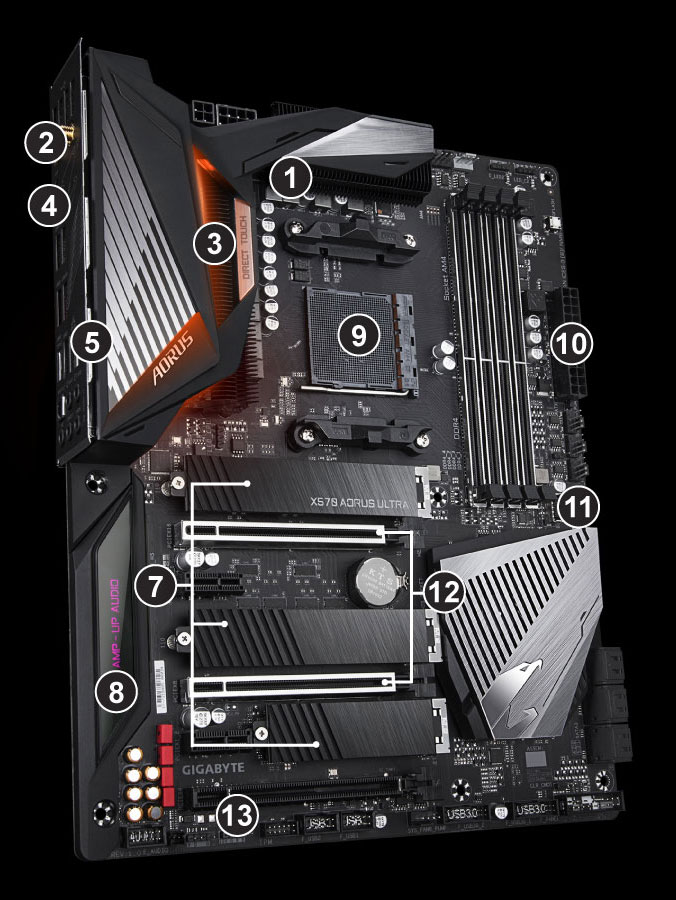

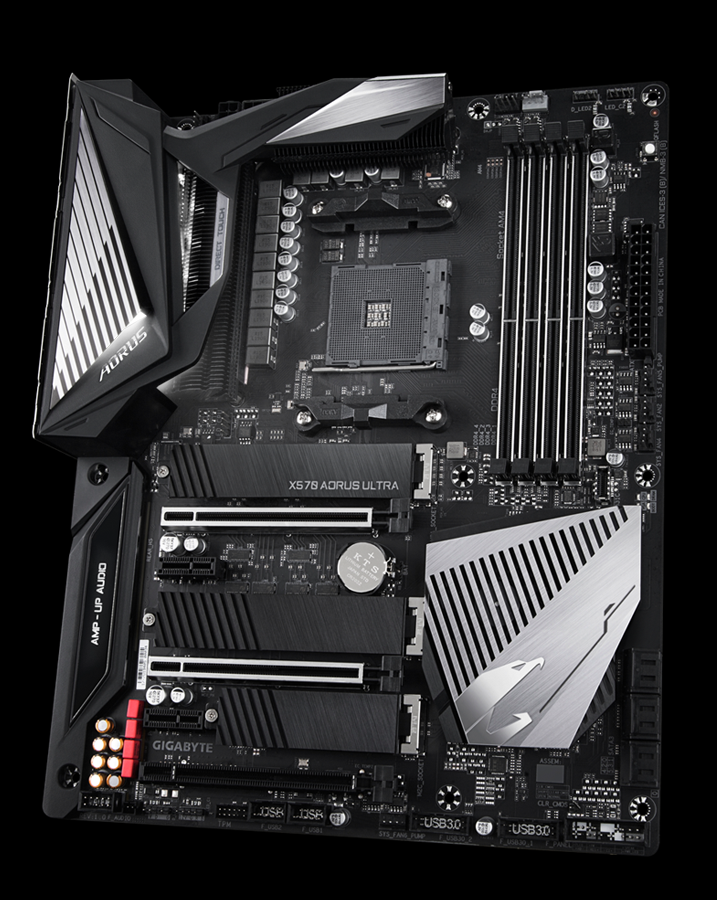

X570 AORUS ULTRA

12+2 Fases de Energia direta Infineon Solução VRM com PowIRstage

• 2X camada de cobre PCIe 4.0 Mid-Loss Ready PCB

Intel^® WiFi 6 802.11ax 2T2R & BT 5

HDMI 2.0

Design Termal avançado

• Aletas de dissipação
• Heatpipe com toque diretoe
• 5 W/mK LAIRD Thermal Conductivity Pad

Intel^® GbE LAN

• cFosSpeed Internet Accelerator

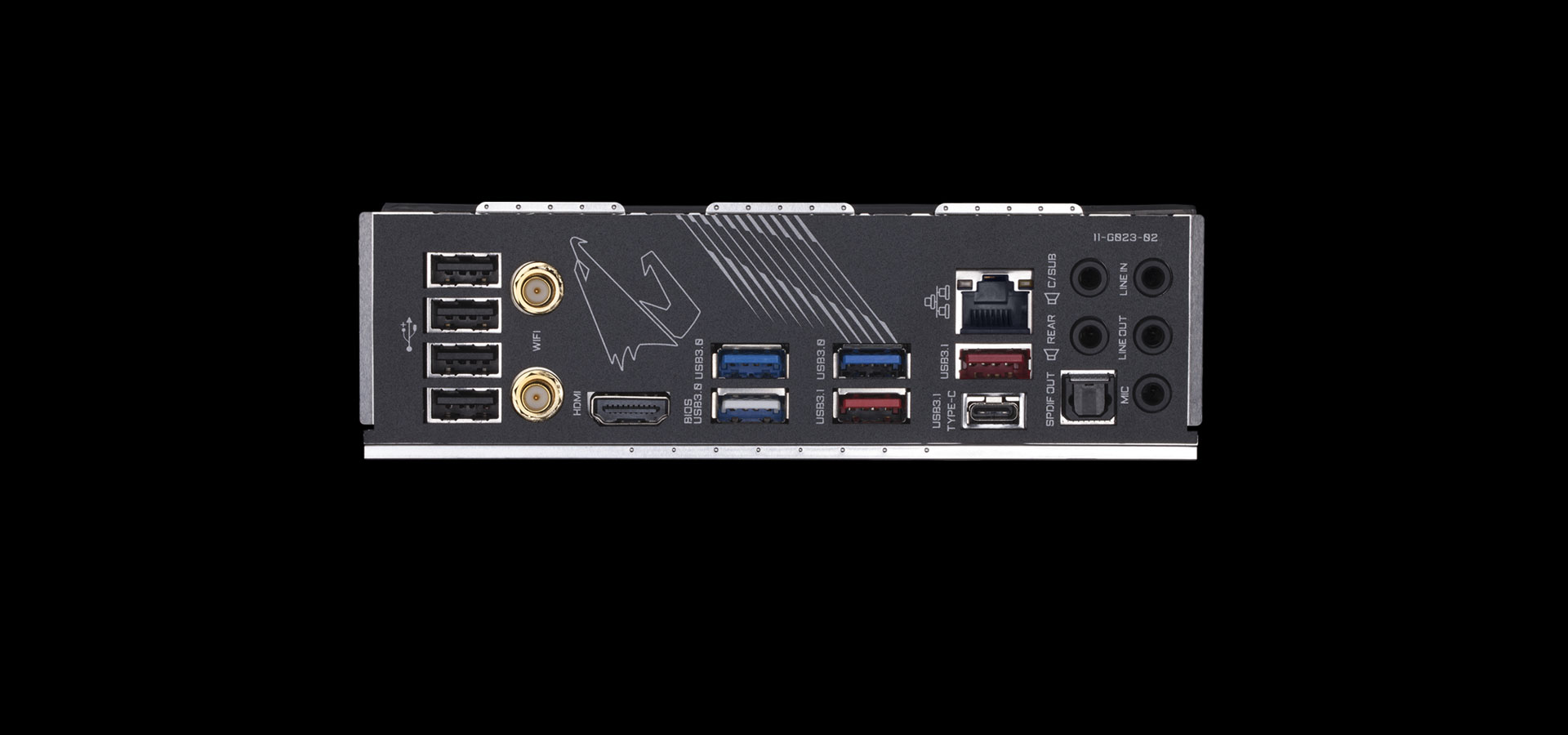

Integrated I/O Shield

• Q-Flash Plus USB Port
• Rear USB 3.2 Gen2 Type-C™

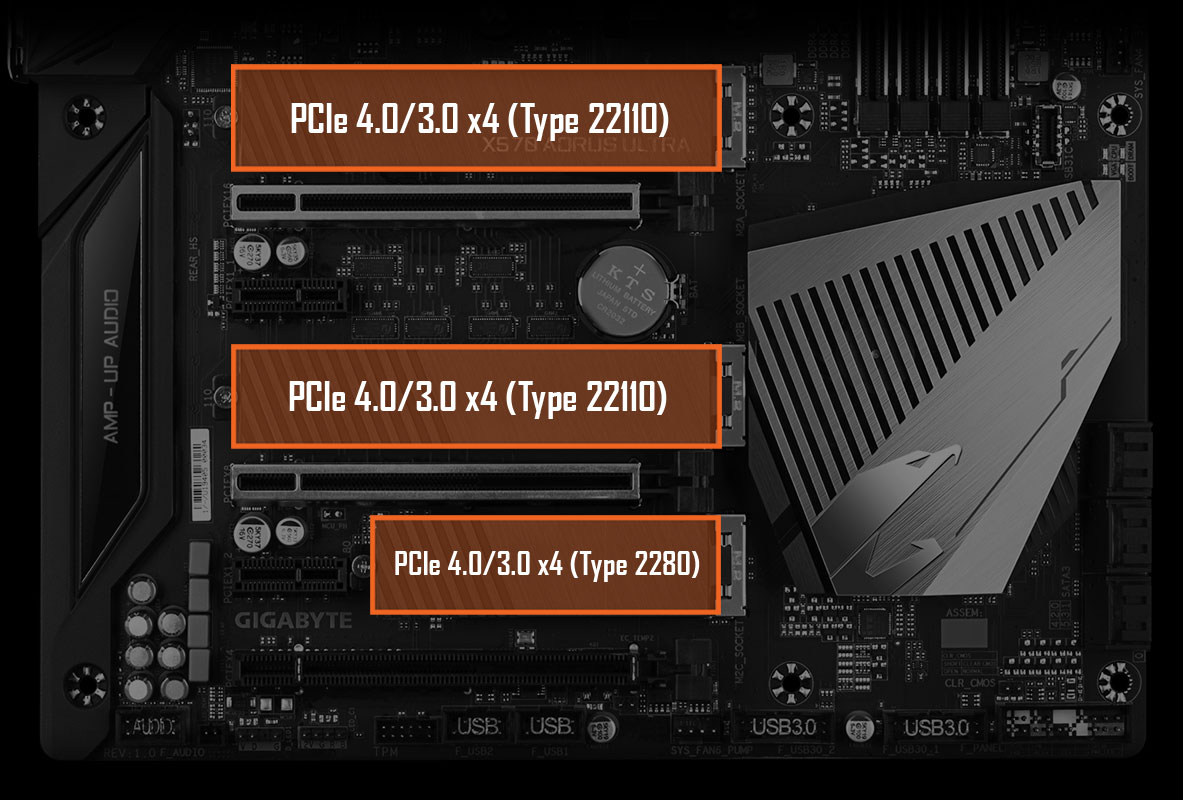

Triple PCIe 4.0 x4 M.2 Connectors

• PCIe 4.0/3.0 x4 suporte NVMe
• Triplo Thermal Guards

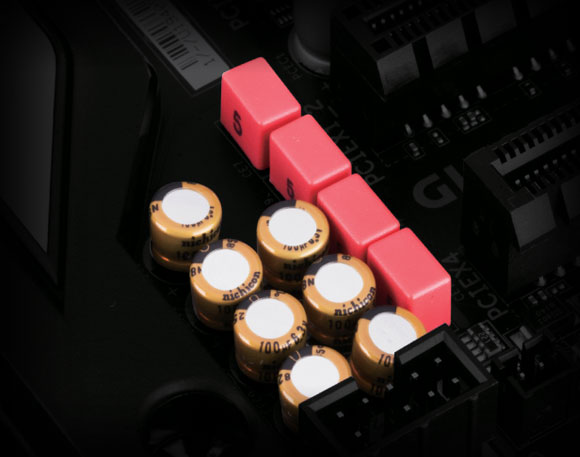

Soluções em Áudio

• ALC1220-VB Áudio
• Capacitores de áudio high-end (WIMA e Nichicon Fine Gold)

Suporte a Processadores AMD Ryzen™ Series

• Dual Channel DDR4, 4 DIMMs com Ultra Durável Memory Armor

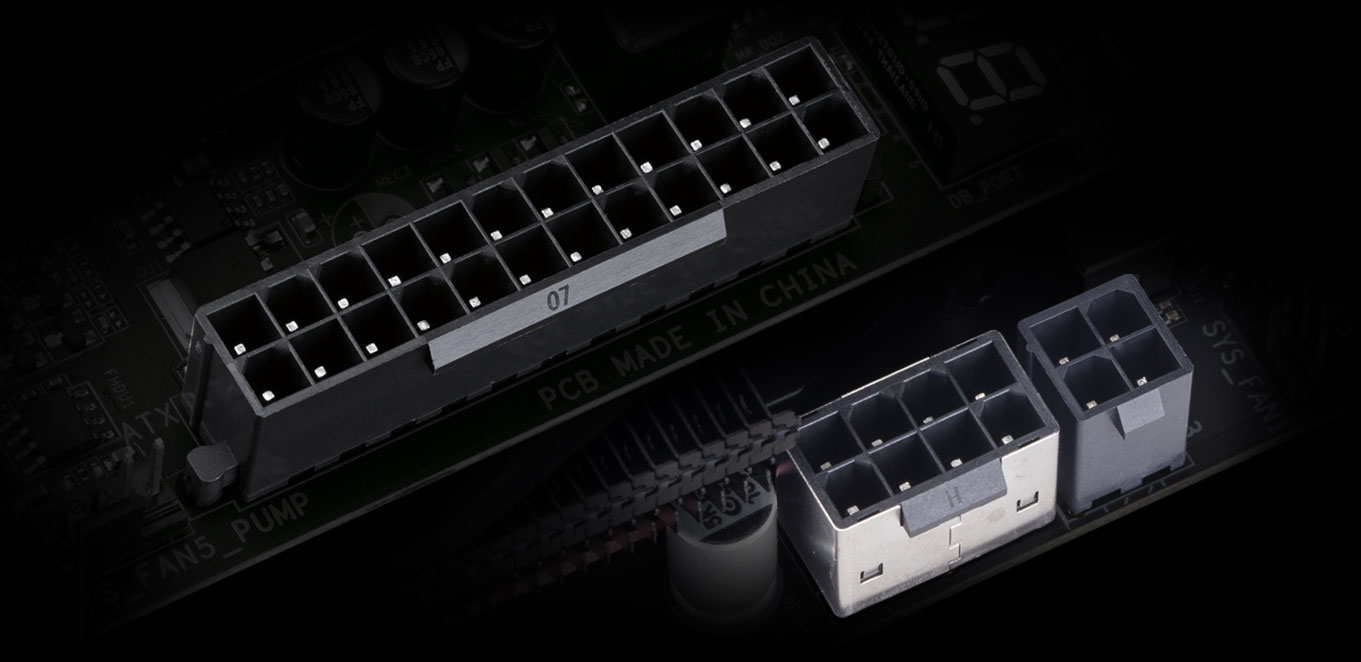

Conectores de alimentação com pinos sólidos

• 24 pin ATX Conector de Força
• 8+4 pin CPU Conector de Força

USB Frontal 3.2 Gen2 Type-C™

PCIe 4.0 x16/x8/x4/x1 Slot

• 2x Ultra Durable PCIe Armor

RGB FUSION 2.0

• Conector LED direcionável*2
• RGB LED Conector*2

PREPARE-SE PARA A SÉRIE AMD RYZEN ™ 3000

As placas-mãe GIGABYTE X570, baseadas no Chipset AMD X570, fornecem suporte completo para os Processadores AMD Ryzen ™ de 3ª Geração. O design totalmente novo é uma prova da dedicação da GIGABYTE em desenvolver placas com qualidade. As Placas-mãe GIGABYTE X570 oferecem uma rica lista de recursos, como suporte para interfaces PCIe 4.0 e USB Type-C ™ em placas específicas, áudio refinado, alta velocidade de Ethernet e o mais recente padrão de design WIFI, para atender às necessidades de desempenho, áudio e transferência de dados dos usuários. O novo, O design avançado de energia e térmica permite que os usuários liberem o desempenho nos processadores AMD série Ryzen ™ 3000, tornando As placas-mãe GIGABYTE X570 perfeitas para utilizadores de quem procura construir o melhor sistema de jogos com plataformas AMD.

AMD StoreMI Technology

As placas-mãe GIGABYTE X570 maximizam o potencial do seu PC com a tecnologia AMD StoreMI. A StoreMI acelera tradicionais dispositivos de armazenamento, para reduzir o tempo de inicialização e melhorar a experiência geral do usuário. Este utilitário simples de usar, combina o velocidade do SSDs com a alta capacidade de HDDs em uma única unidade, aumenta a velocidade de leitura / gravação de o dispositivos para combinar a dos SSDs. Reforça o desempenho dos dados por um valor incrível e transforma a performance do PC doméstico, melhorando seu desempenho.

Os benefícios da AMD StoreMI

• Torna a experiência do PC rápida, suave e fácil
• Otimiza a capacidade de resposta do computador desde a inicialização do sistema até o inicialização de aplicativos
• Oferece desempenho de SSD com capacidade de HDD a um custo acessível
• Acessa rapidamente os principais arquivos, aprendendo automaticamente os comportamentos computacionais dos usuários

Informações detalhadas, por favor consulte o site oficial da AMD: https://www.amd.com/en/technologies/store-mi

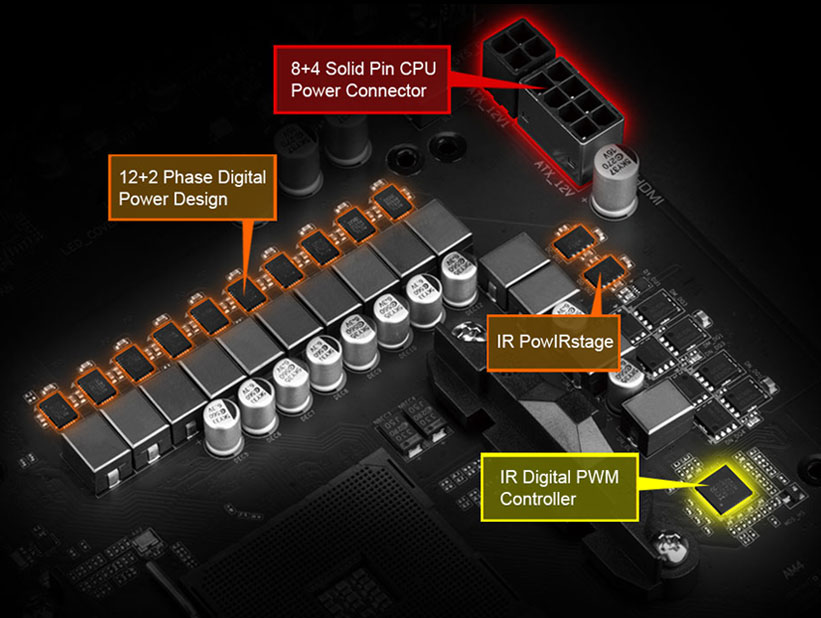

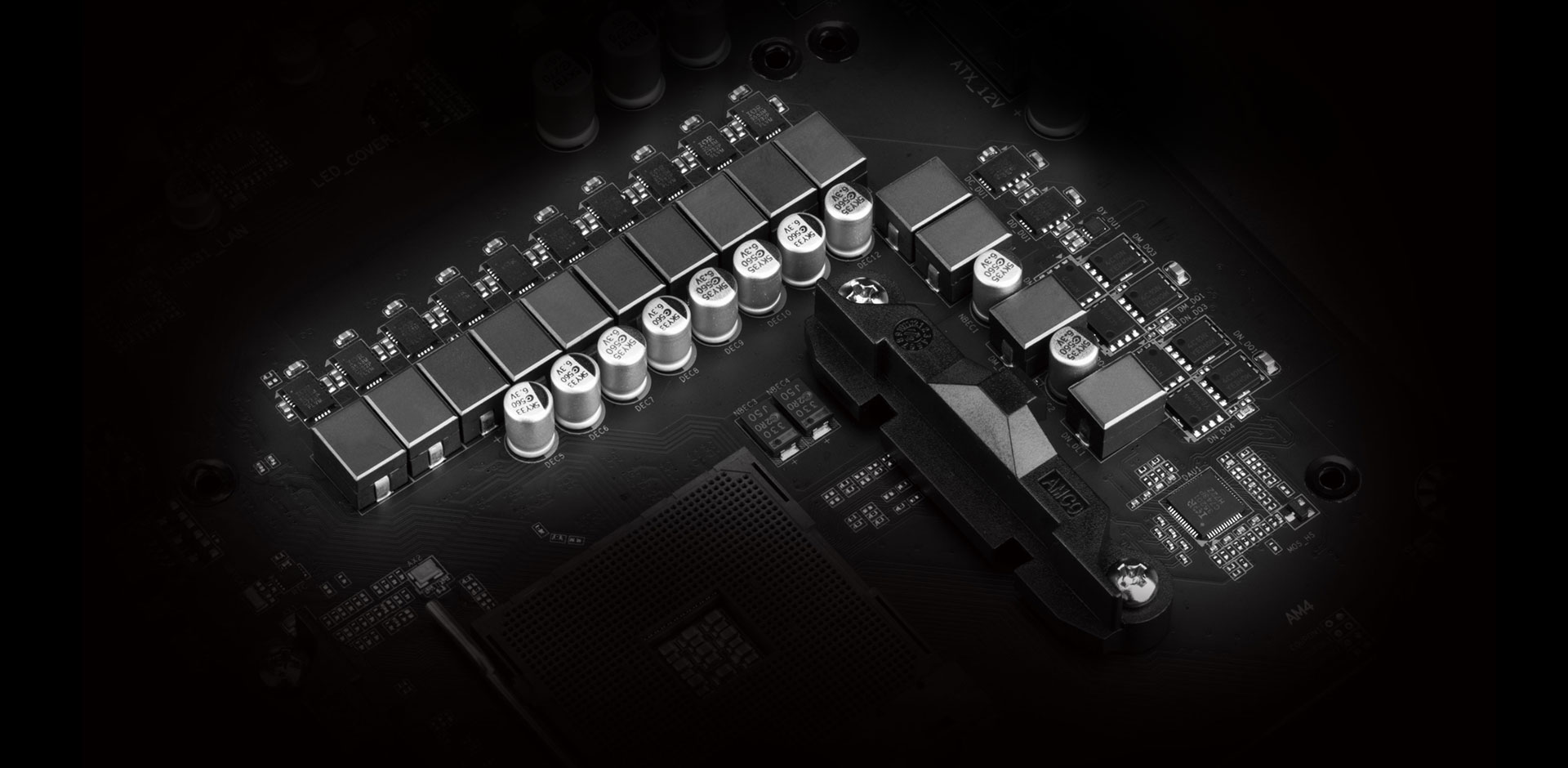

Ultimate Power Design

Para liberar todo o potencial da 3ª Geração do CPU AMD Ryzen ™, a placa-mãe requer o melhor design de energia da CPU. Com o componentes de melhor qualidade e capacidade de design de P & D da GIGABYTE, o X570 AORUS é uma verdadeira placa-mãe.

Ultimate Power Design

12+2 Fases de Energia direta

Arquitetura de energia

PCB com 2X camada de cobre

Design de Potência e Eficiência

O design de PCBs com 2X camada de cobre PCIe 4.0 exclusivo da GIGABYTE, fornece energia suficiente para traçar caminhos entre os componentes e manipulação de maior quantidade de cargas de energia, e para remover o calor da área crítica de fornecimento de energia da CPU. Isto é essencial para garantir que a placa-mãe seja capaz de lidar com o aumento da carga de energia que é necessário quando há overclocking.

Design térmico avançado

A X570 AORUS ULTRA atinge um equilíbrio perfeito entre estilo e desempenho, combinando a mídia aclamada dos dissipadores de calor Fins-Array, um heatpipe e uma placa de base térmica, para fornecer 30% a menos de temperaturas MOSFET aos entusiastas, overclockers e jogadores profissionais.

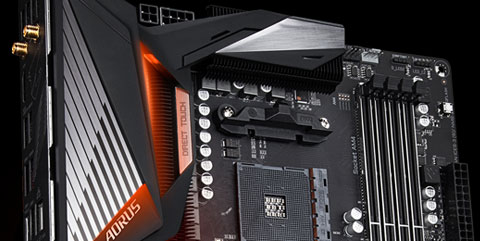

Fins-Array Heatsink com Heatpipe em toque direto e High Thermal Conductivity Pad

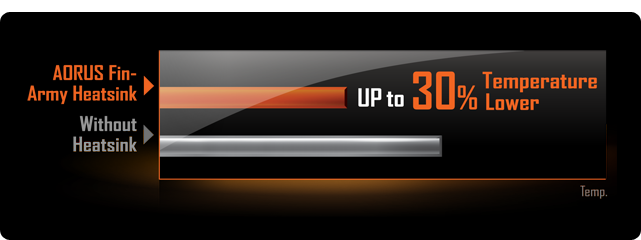

A X570 AORUS ULTRA usa o dissipador Fins-Array, que aumenta a área de dissipação de calor em 300% comparado ao tradicional dissipadores do mesmo tamanho. O Direct Touch Heatpipe ajuda a transferir calor das aletas MOS. Usando LAIRD 1,5 mm de espessura, 5W / mK de alta condutividade térmica, pode transferir 2,7 vezes mais calor comparado ao tradicional Pad térmicas no mesmo período de tempo.

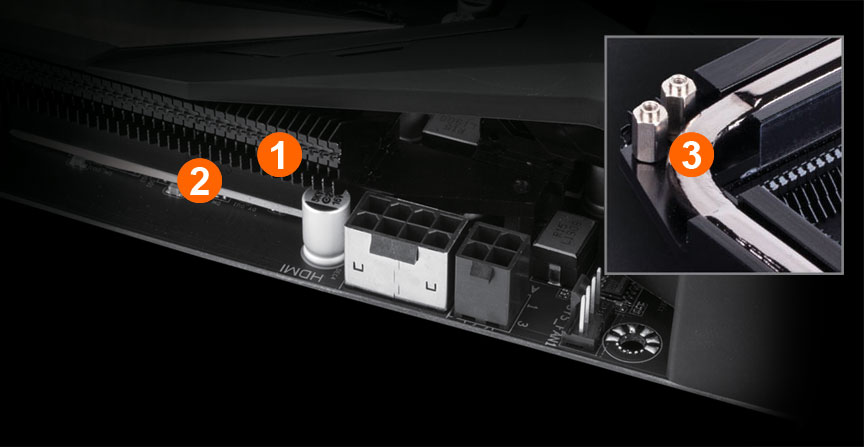

1. Fins-Array

Fins-Array aumenta a área de superfície para que o calor possa ser retirado mais rapidamente do que outros meios.

2. High Thermal Conductivity Pad

Usando LAIRD 1,5 mm de espessura, 5W / mK de alta condutividade térmica, pode transferir 2,7 vezes mais calor..

3. Heatpipe com toque direto

Heatpipe toca diretamente nos componentes da fonte de aquecimento VRM que garantem um bom contato entre VRM e dissipador de calor.

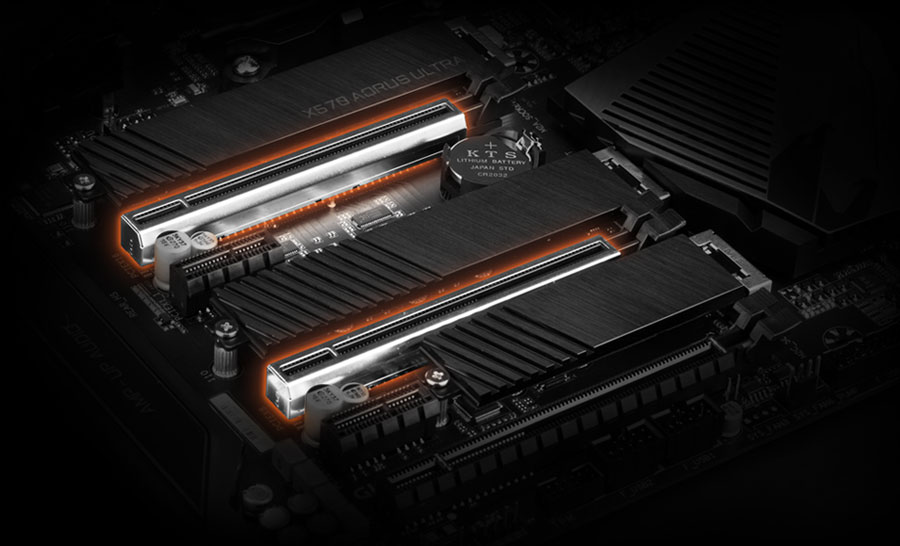

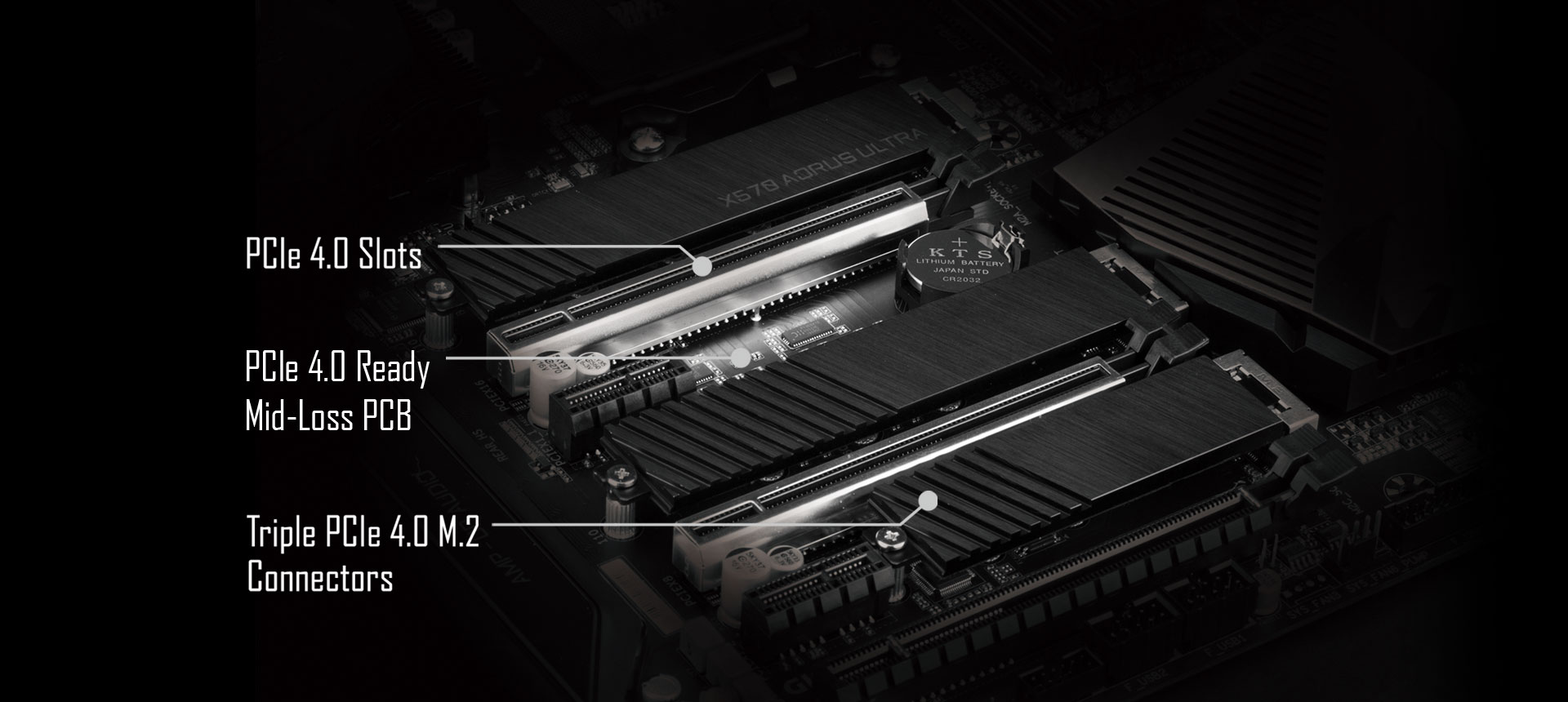

Design PCIe 4.0 Completo

A X570 AORUS supera mais uma vez, apresentando o Full PCIe 4.0 Design, incluindo Slots PCIe 4.0, conectores PCIe 4.0 M.2, IC Tuning PCIe 4.0 B-clock e oferecendo desempenho e flexibilidade altamente otimizados exigidos para usuários avançados e entusiastas de jogos extremos. A inclusão do PCIe 4.0 B-Clock Tuning IC e de um PCB de nível de servidor contribui para liberar o melhor desempenho dos periféricos do PC.

Design PCIe 4.0 Completo

PCIe 4.0 Hardware

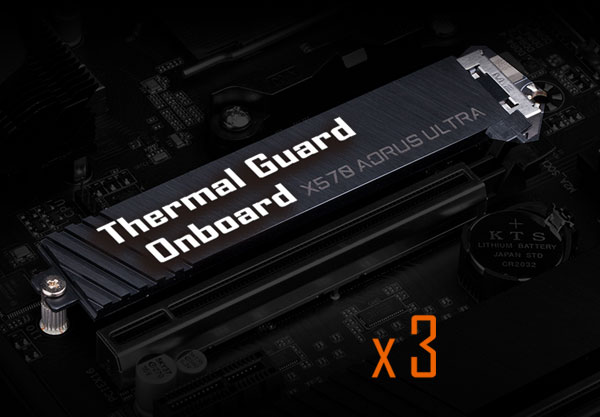

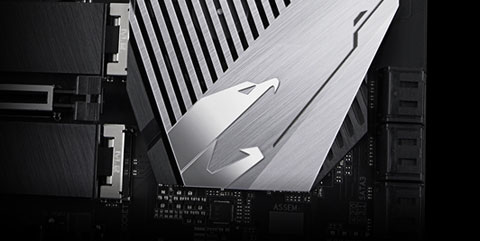

PCIe 4.0 M.2 com Thermal Guard

XMP 4400+

As placas-mãe série X570 AORUS incluem slots PCIe 4.0 integradas, proporcionando entrega de banda superior em comparação com o de tecnologia de geração anterior. Desempenho de placas gráficas e SSDs PCIe NVMe AIC não serão limitados por insuficiência de largura de banda.

Slots PCIe 4.0 têm maior estabilidade de sinal e menor impedância, maximizando a largura de banda PCIe ao mesmo tempo sendo compatível com versões anteriores do PCIe 3.0.

Largura de Banda PCIe*

PCIe 4.0 x16

PCIe 3.0 x16

Velocidade de Transferência

* Largura de banda teórica baseada na especificação PCI Express

Até 31.5GB/s*

Até 15.8GB/s*

Estabilidade de Sinal no Slot*

PCIe 4.0 Slot

PCIe 3.0 Slot

Impedância diferencial

* Baseado na especificação de impedância diferencial PCIe 4.0

PCB de Baixa Perda de Sinal

PCIe 4.0 Mid-Loss PCB

Regular PCB

Fator de dissipação

Conectividade da Próxima Geração

Um produto de alta qualidade precisa ser preparado para o futuro, para que seu sistema permaneça atualizado com tecnologia mais recente. A placas-mãe X570 AORUS fornecem toda a próxima geração de conectividade de rede, armazenamento e WIFI para manter sua velocidade.

Conectividade da Próxima Geração

Intel^® WiFi 6

Antena AORUS

Intel^® GbE LAN

USB Type-C™

HDMI 2.0

Novas introduções Intel^® WiFi 6 802.11ax + BT 5 Module

A solução Intel Wireless suporta 802.11ax, o que permite desempenho sem fio gigabit, fornece streaming de vídeo suave, melhor experiência de jogo, poucas conexões caídas e velocidades de até 2.4Gbps *. Além disso, o Bluetooth 5 fornece 4X alcance sobre BT 4.2 e com transmissão mais rápida.

Benefício do WiFi 6:

Taxa de transferência de 5,5X do que 802.11ac 1x1*
4X melhor capacidade de rede, sem estrangulamentos, especialmente naquelas áreas densas com muitos dispositivos
Aumento de eficiência de rede para melhor experiência do usuário

2400

1734

867

433

Velocidade de transmissão (Mbps)

* Baseado na largura de banda teórica do WIFI

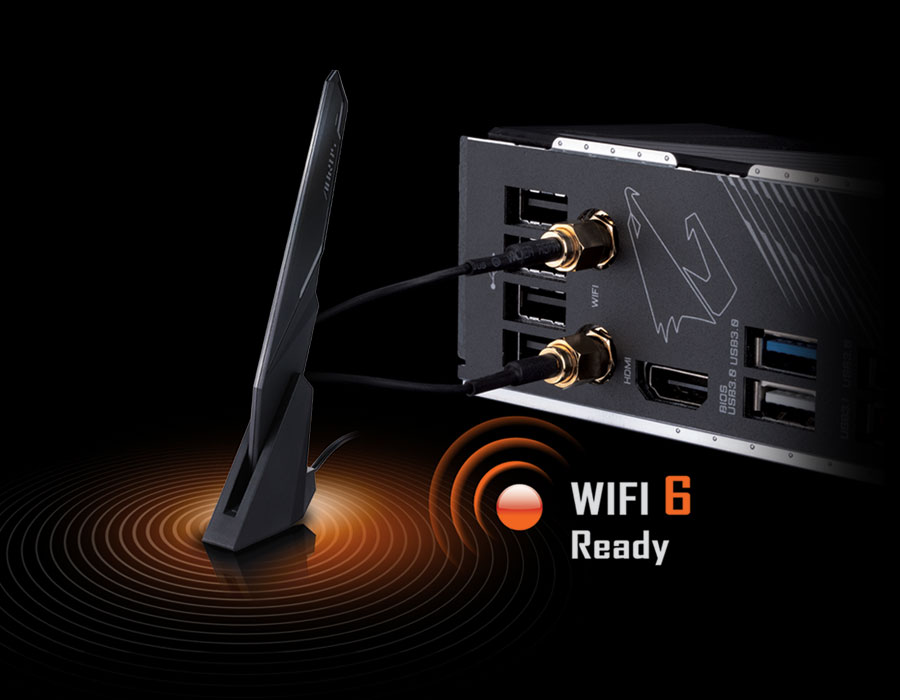

Antena AORUS Suporta Banda Dupla com Melhor Sinal WIFI

Todas as novas antenas suportam dual band 802.11ax / ac 2.4GHz e 5GHz. Melhor intensidade do sinal comparado ao design tradicional da antena
Antena AORUS com função de antena inteligente para transmitir o melhor sinal WIFI
Ângulo múltiplo de inclinação e base magnética para a melhor direção da força do sinal e sua localização

Intel^® LAN Intel® GbE com cFosSpeed Internet Acelerador de Rede

Intel^® GbE LAN apresenta cFosSpeed, um gerenciador de tráfego de rede que ajuda a melhorar a latência de rede e manter intervalos de ping baixos para oferecer melhor capacidade de resposta em LAN ambientes.

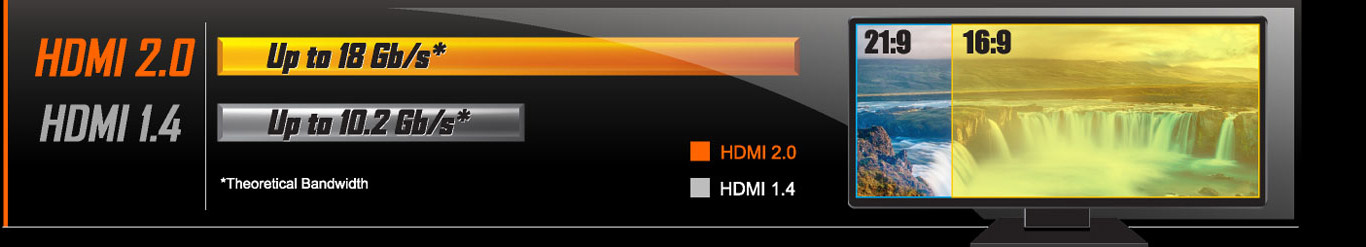

HDMI 2.0 for 4K / 60P / 21:9 / HDCP 2.2 Support

HDMI 2.0, which is backwards compatible with HDMI 1.4, offers 18 Gb/s of bandwidth – nearly twice that of the previous generation. This unlocks the potential for users to transfer multiple video streams, as well as a native cinematic 21:9 ratio (which most movies are shot in), offering the best visual experience for viewers.

Note: Only Picasso and Raven Ridge APUs support displaying function.

RGB Fusion 2.0

Com as placas-mãe AORUS, o RGB Fusion 2.0 está ainda melhor e com LEDs endereçáveis. * RGB Fusão 2.0 oferece aos usuários opção para controlar as tiras de luz LED RGB e endereçáveis externas RGB e endereçáveis para seu PC. Recurso já preenchido com cores e perfis, RGB Fusion 2.0 nas placas-mães X570 Series AORUS agora são atualizadas com suporte a LED endereçável. Com tiras LED externas *, onde cada LED é digitalmente endereçável, os usuários podem experimentar ainda mais perfis, estilos e iluminações.

AORUS Motherboards will support 5v Addressable LED lighting strips and up to 300 LED lights. RGB Fusion 2.0 with Addressable LEDs comes with new patterns and various speed settings with more to come.

* LEDs endereçáveis estão disponíveis somente em placas-mãe selecionadas, tiras externas de LED. As tiras de LED não estão incluídas na compra da placa-mãe.

Preparado RGB Fusion 2.0

SoftwareRGB Fusion 2.0

APP RGB Fusion

Com uma incrível variedade de produtos suportados, o RGB Fusion 2.0 é o software que traz tudo isso junto, deixando seus acessórios sincronizados com a mesma batida. Personalize todos os seus LEDs como quiser - combine-os, deslumbre e impressione. Learn more sobre RGB Fusion 2.0

Com uma interface para o usuário integrada e intuitiva, o RGB Fusion 2.0 oferece a você melhor solução para personalizar os efeitos de iluminação em todos os dispositivos suportados. De placas-mãe, placas gráficas para os periféricos, você pode personalizar jogos utilizando seu próprio estilo e exibir sua compilação compartilhando os perfis. Em adição, o novo modo de jogo torna os efeitos de iluminação interativos com jogos selecionados para trazer você a experiência de jogo mais imersiva.

Sincronize com um clique

Controle individual como você deseja

APP RGB Fusion GIGABYTE

Não faça apenas o seu PC brilhar, faça dele uma obra de arte que os amigos invejam. Com o GIGABYTE RGB Fusion os usuários de aplicativos móveis podem visualizar enquanto controlam a iluminação em seus PCs gamer. Isso dá aos usuários facilidade de acesso enquanto tentam ajustar cores e velocidades para diferentes modos, acessibilidade conquistada distante do teclado e do monitor.

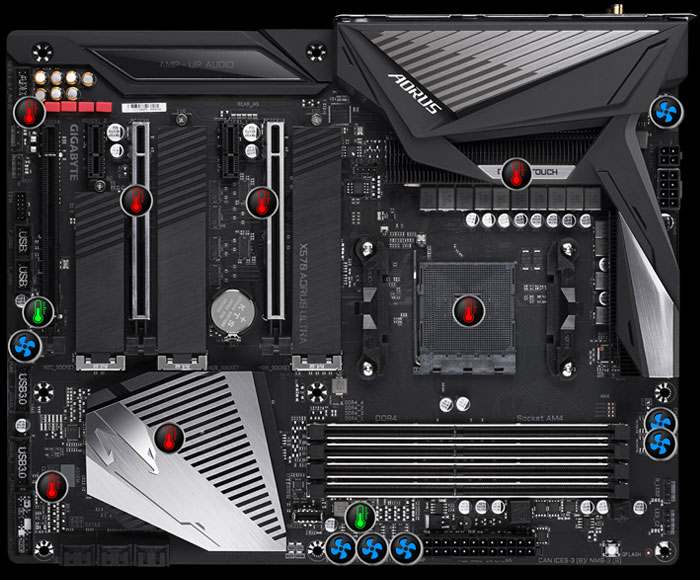

Smart Fan 5

Com o Smart Fan 5, os usuários podem garantir que seu PC de jogos possa manter o desempenho enquanto se matem resfriados. O Smart Fan 5 permite que os usuários troquem os conectores de ventoinhas para refletir diferentes sensores térmicos em diferentes locais da placa-mãe. Não só isso, com o Smart Fan 5 mais híbrido, os conectores que suportam ventoinhas de modo PWM e de tensão foram introduzidos para placa-mãe de resfriamento líquido amigável.

Conectores de ventoinha / bomba de água

Sensores de Temperatura Interna

Sensores Externos de Temperatura

Para cada modelo, há diferentes números de pinos conectores para ventoinhas e sensores de temperatura. A função Smart Fan 5 pode variar de acordo com o modelo.

Sensores de temperatura

Conectores de Ventoinhas Híbridos

Cabo sensor de temperatura x 2

■ 7 Fan / Conectores de Bomba de Água
■ 7 Sensores de Temperatura Interna
■ 2 Sensores Externos de Temperatura
■ Todos os conectores de ventoinha híbridos
■ Ventoinhas e Sensores Interoperáveis
■ Suporta ventoinhas de corrente alta até 24W (2AX12V) com proteção contra sobrecorrente
■ UI intuitiva para controle de ventoinha

FAN STOP

Conector Híbrido de ventoinha

Software Smart Fan 5

Alcance o silêncio das ventoinhas. Com Fan Stop, mapeie qualquer FAN e o interrompa completamente quando a temperatura cair abaixo de um limite especificado. Qual FAN parar baseado em leituras de sensor especificado por você, e a que temperatura - tudo isso pode ser personalizado a seu gosto.

Design Inteligente de Controle de Ventoinha

Pinos Conectores de Ventoinha Híbridos

Assuma o completo controle sobre a sua configuração de resfriamento líquido! Smart Fan 5 recebe informações atualizadas da temperatura da água até o último segundo por meio dos pinos conectores da ventoinha híbrida ou sensores externos.
• Todos os conectores de ventoinhas híbridas podem detectar automaticamente o tipo de dispositivo de resfriamento, quer seja FAN, bomba com modo PWM ou voltagem diferente.

Novo Software Smart Fan 5

Escolha entre diferentes modos, silencioso para velocidade máxima, e corresponder ao uso de preferências do sistema.
Para cada FAN ou bomba, você pode usar a curva intuitiva da ventoinha para definir os gatilhos limiares e correspondentes velocidades.

Indústria líder em eletricidade estática e proteção contra surtos

LEDs de diagnóstico

Solução de problemas de hardware em lance

LEDs integrados controlados pelo BIOS do sistema indicam se um defeito está ocorrendo, permitindo usuários diagnosticar rapidamente quais os componentes principal (CPU / DDR / VGA / HDD) está com defeito, e agir rapidamente.

* Foto apenas para referência.

DualBIOS™
Patenteado GIGABYTE

As placas-mãe GIGABYTE Ultra Durable ™ possuem DualBIOS ™GIGABYTE, uma tecnologia exclusiva que protege indiscutivelmente um dos componentes mais importantes do seu PC, o BIOS. GIGABYTE DualBIOS ™ significa que a sua placa-mãe tem um 'Main BIOS' e um 'Backup BIOS', protegendo os usuários contra falhas no BIOS devido a vírus, hardware defeituoso, configurações impróprias de OC ou falha de energia durante o processo de atualização.

"G Connector" design fácil de instalar

Os minúsculos cabos dos conectores do painel frontal podem ser difíceis de manipular com o espaço restrito e minúsculos indicadores. Com o "G Connector", você pode conectar todos os cabos FP de uma só vez, simplificando o processo de montar seu próximo PC e poupar frustrações.

Aplicativos GIGABYTE BIOS

BIOS

APP CENTER

EasyTune

@BIOS

System Information Viewer

BIOS

Nova interface de usuário

Todos os novos EASY MODE mostram informações importantes sobre hardware em uma página, incluindo CPU relógio, Memória, Armazenamento, Ventilador.

Meus favoritos

Adicione itens constantemente usados no menu favorito para acesso rápido.

Informação de armazenamento

Mostra todos os tipos de informações de armazenamento, incluindo interface SATA, PCIE e M.2.

Changelog

Lista todas as alterações antes de salvar e sair do BIOS. Rever rapidamente as configurações gerais modificação.

Lembrete de instalação de memória otimizada

Exibe a mensagem de lembrete de instalação correta quando o usuário instala dois módulos de memória mas executa o modo de canal único.

Curva de Linha de Carga Intuitiva

Mostre claramente cada configuração de calibração de carga em um gráfico de curva intuitivo.

APP CENTER

O GIGABYTE APP CENTER é um portal útil de todos os utilitários e drivers GIGABYTE MB, você pode escolher qualquer utilitário que você desejar e instalar a partir do APP CENTER e mantê-lo atualizado com a versão mais recente de utilitários e drivers.

EasyTune™

EasyTune ™ da GIGABYTE é uma interface simples e fácil de usar que permite aos usuários a fina sintonia de suas configurações do sistema ou ajustar sistema clocks de memória e voltagens em um ambiente Windows. Com o Smart Quick Boost, 1 clique é tudo o que é preciso para fazer o overclock automático do seu sistema, dando um aumento de desempenho adicional quando você precisar.

@BIOS

O aplicativo GIGABYTE @BIOS permite que você atualize o BIOS do seu sistema a partir do Windows usando uma interface gráfica simples e fácil. O @BIOS pode baixar automaticamente a versão mais recente dos servidores GIGABYTE ou você pode atualizar seu BIOS a partir de um arquivo no seu computador. @BIOS também permite salvar seu BIOS atual para um arquivo, recupere seu BIOS anterior de uma imagem e faça backup do BIOS para uma nova imagem.

Visualizador de Informações do Sistema

O Visualizador de Informações do Sistema GIGABYTE é uma central que lhe dá acesso ao status atual do sistema. Monitorar componentes como os cloks e o processador, defina seu perfil de velocidade preferida de ventoinha, crie alertas quando as temperaturas ficam muito altas ou registram o comportamento anormal do seu sistema; estas são as possibilidades do o Visualizador de Informações do Sistema.
