Design unique, innovations de pointe, refroidissement optimisé, connectique et réseau de nouvelle génération, audio Hi-Fi. X570 AORUS XTREME se positionne comme une carte mère de référence.
1
VRM Numérique Infineon 16 Phases
• PCB 8 couches PCIe 4.0 Ready
• PCB à 2 onces de cuivre
SOYEZ PRÊTS POUR LES PROCESSEURS AMD RYZEN™ Séries 5000
Les cartes mères GIGABYTE X570 basées sur le chipset AMD X570 fournissent un support complet pour les derniers processeurs AMD Ryzen™ Série 5000. Le
tout nouveau design témoigne de l'engagement de GIGABYTE en matière de qualité de conception. Les cartes mères GIGABYTE X570 offrent une riche liste
de caractéristiques telles que la prise en charge de PCIe 4.0, les interfaces USB Type-C™ sur certaines cartes, un son raffiné, le haut débit
Ethernet et le dernier standard de conception WIFI, pour répondre aux besoins des utilisateurs en matière de performances, de son et de transfert de
données. La nouvelle conception thermique et de puissance avancée permet aux utilisateurs de libérer les performances sur les processeurs de la
série 5000 d'AMD Ryzen™, ce qui fait des cartes mères GIGABYTE X570 des cartes parfaites pour les utilisateurs qui cherchent à construire le
meilleur système de jeu sur plate-forme AMD.
Compatible AMD Ryzen™ Séries 5000, 4000, 3000, 2000
Technologie AMD StoreMI
Les cartes mères GIGABYTE X570 optimisent le potentiel de votre PC grâce à la technologie AMD StoreMI. StoreMI permet de booster les performances des
périphériques de stockage traditionnels afin de réduire le temps de démarrage du système et d'améliorer l'expérience utilisateur. Cet utilitaire
associe les performances des SSDs à la capacité de stockage des HDDs en un disque unique afin d'optimiser les vitesses de lecture / écriture,
transformant ainsi votre PC en un système à hautes performances.
Avantages de AMD StoreMI :
• Un système PC plus réactif à l'usage
• Démarrages OS et Applications plus rapides
• Performances d'un SSD + Capacité d'un HDD à moindre prix
• Accès rapides à vos fichiers grâce à une détection intelligente de vos habitudes d'utilisation
Afin de garantir que votre CPU AMD Ryzen™ 3ème Gen fonctionnera à plein régime, notre carte mère dispose d'un système d'alimentation à la pointe de l'innovation. X570 AORUS XTREME est un monstre de puissance.
Points clés

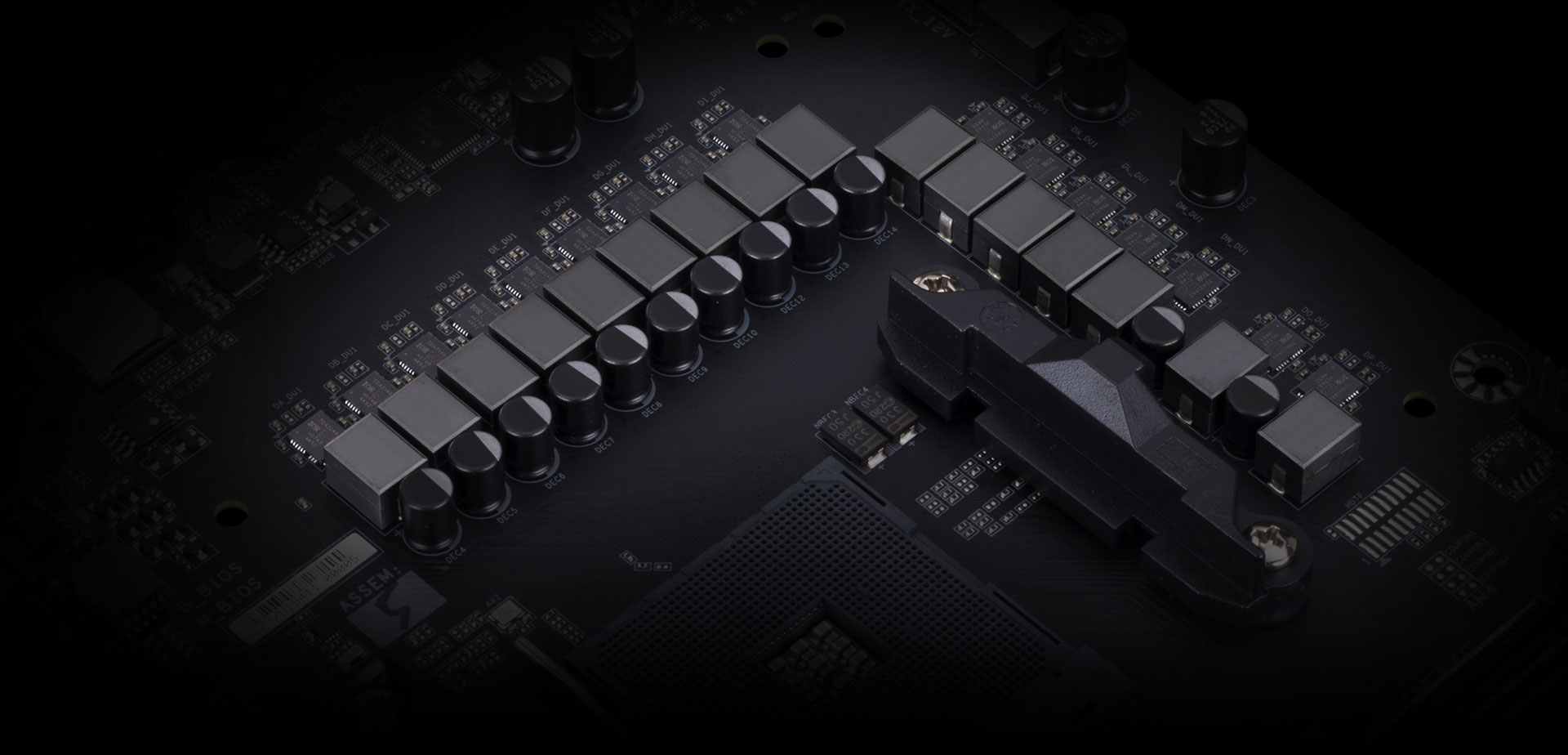

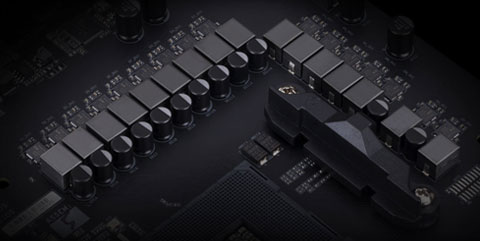

VRM Numérique 16 phases
Architecture
PCB à 2 Onces de cuivre
VRM Numérique Infineon
Conception Multiphases
Pas de dédoubleur / Pas de parallélisme
Contrôleur PWM Infineon Nouvelle Génération
70A PowIRstage
Courant optimisé
Efficacité optimale
Connecteur Solide avec Protection Métal 8+8 Pin

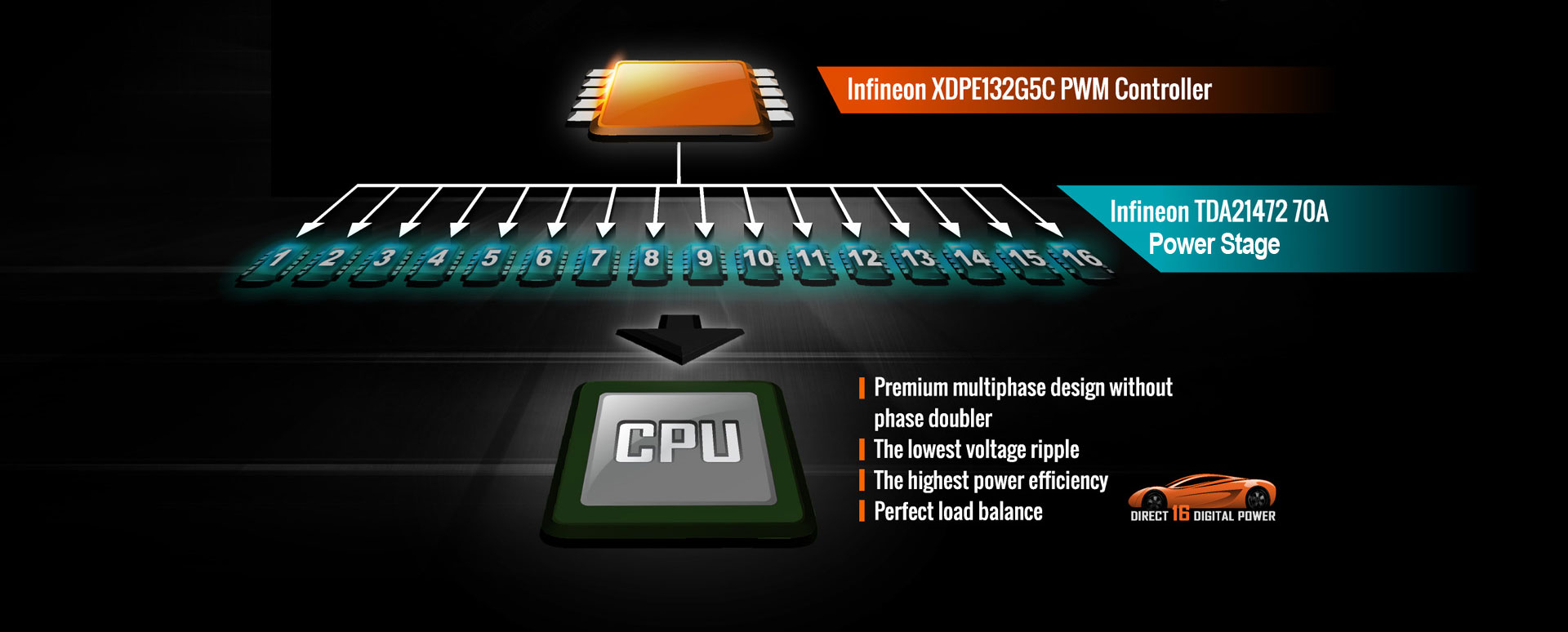

X570 AORUS XTREME embarque un contrôleur PWM Infineon de nouvelle génération ainsi que 16 phases vCore / SOC avec MOSFET Infineon TDA21472 PowIRstage pouvant gérer 70A par phase, soit un total de 1120A.
Conception 16 Phases
Efficacité énergétique
Avec son PCB à 2 onces de cuivre, notre carte mère vous offre des réductions conséquentes de températures systèmes, une efficacité energétique accrue et de plus grandes marges de manoeuvre en Overclocking.

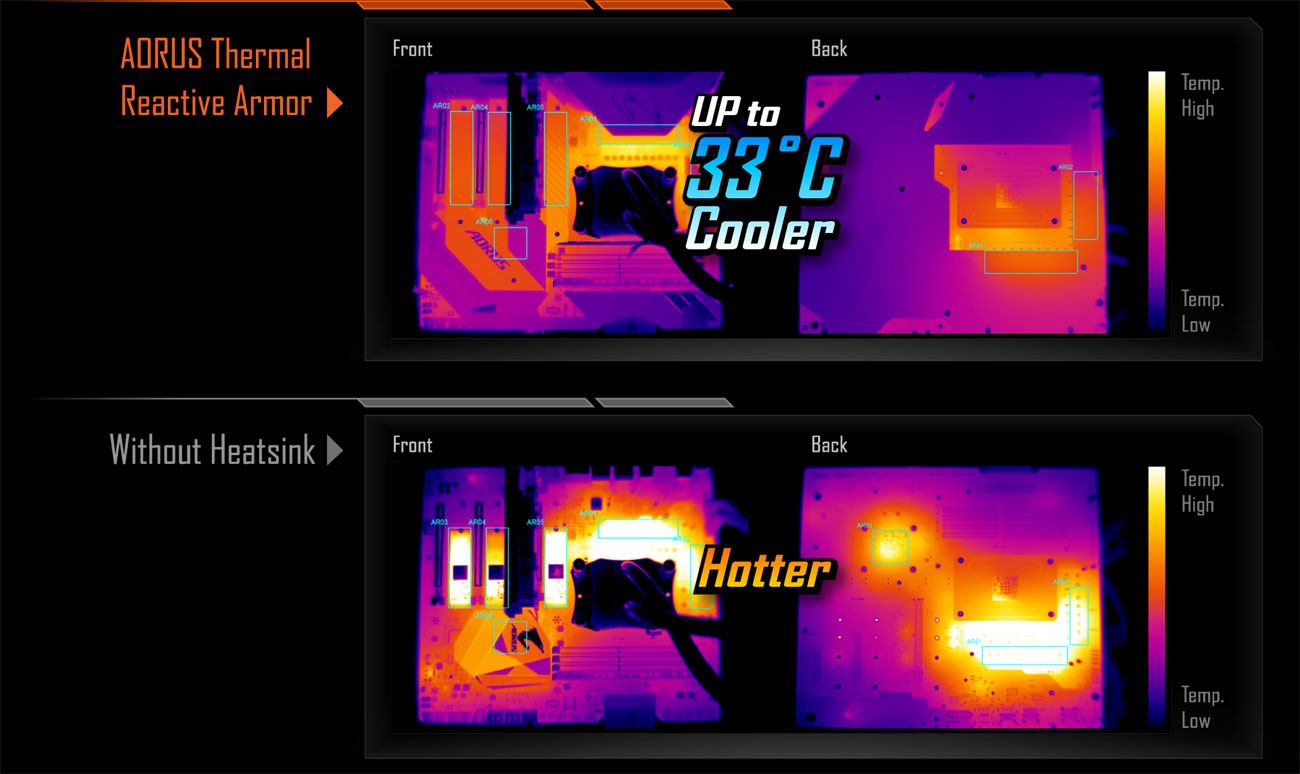

THERMAL REACTIVE ARMOR
X570 AORUS XTREME offre un design thermique innovant afin de permettre au CPU, Chipset et SSD de fonctionner en toute stabilité à faible température en cas de lourdes charges ou lors de vos séances intensives de gaming.
THERMAL REACTIVE ARMOR
Conception Optimisée
Plaque de renfort en NanoCarbone
Détection du bruit
16 x Header Hybrid Fan

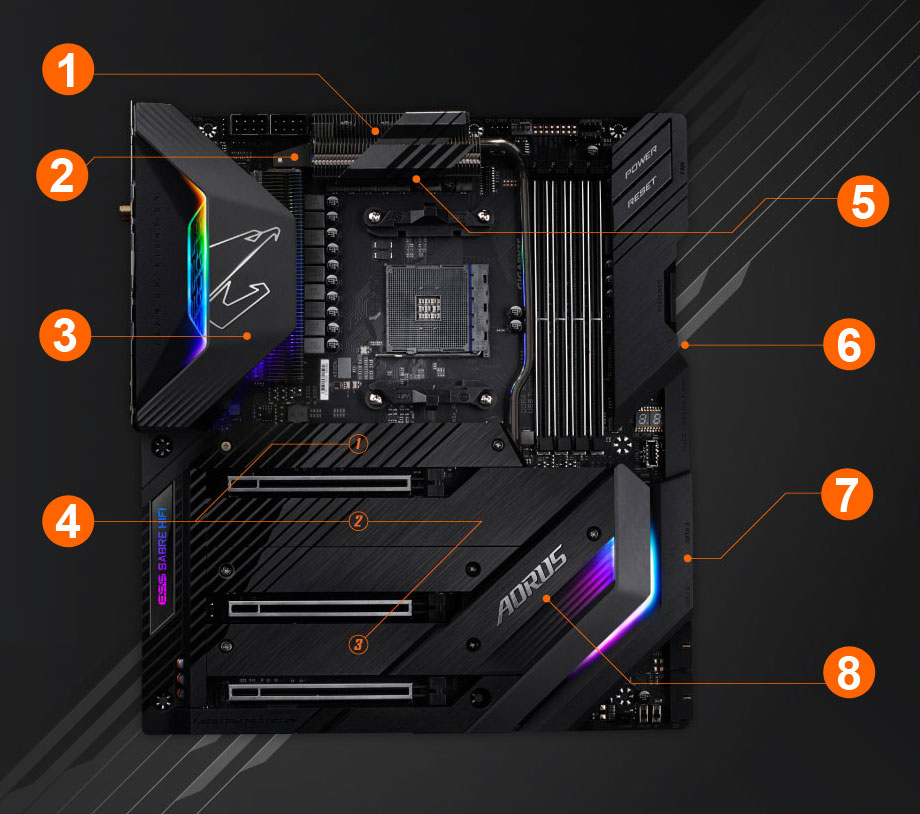

1. Ailettes fines
Ailettes fines permettant d'éliminer efficacement la chaleur émise en augmentant la surface de dissipation de 300% face à des solutions standards.
2. Caloducs Direct-Touch
Caloducs en contact avec PowlRstage et le Chipset X570 pour des transferts de chaleur efficaces avec le radiateur à ailettes fines.
3. Couverture Aluminium
L'IO couvert d'aluminium assurera style et efficacité quant à la dissipation de la chaleur.
4. 3 x Radiateurs M.2 PCIe 4.0
Radiateurs M.2 permettant aux SSD PCIe 4.0 de fonctionner en toute efficacité sans dégradations de performances causées par la chaleur.
5. LAIRD Thermal Pad
Pad LAIRD d'une épaisseur de 1.5mm pour 5W/mK, pouvant dissiper 2.7x plus de chaleur face à une solution standard.

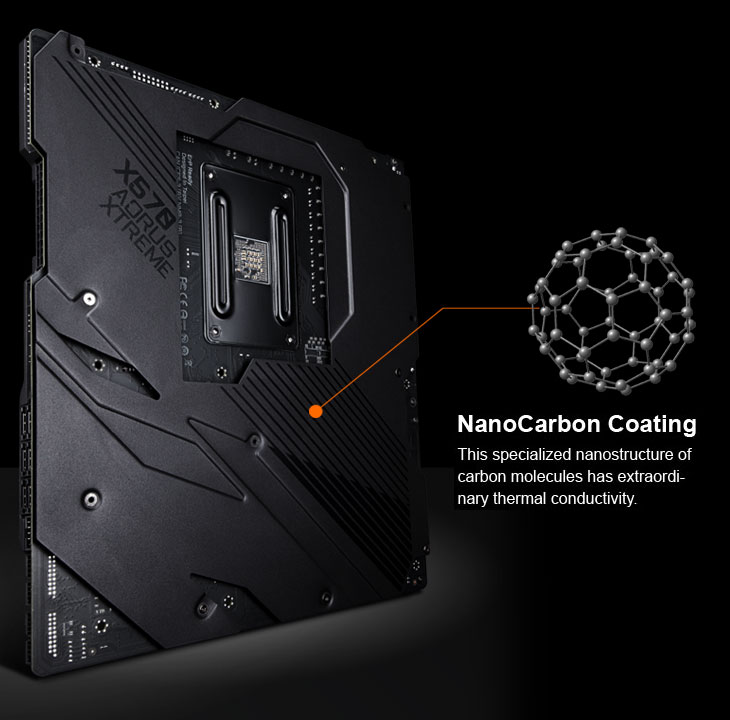

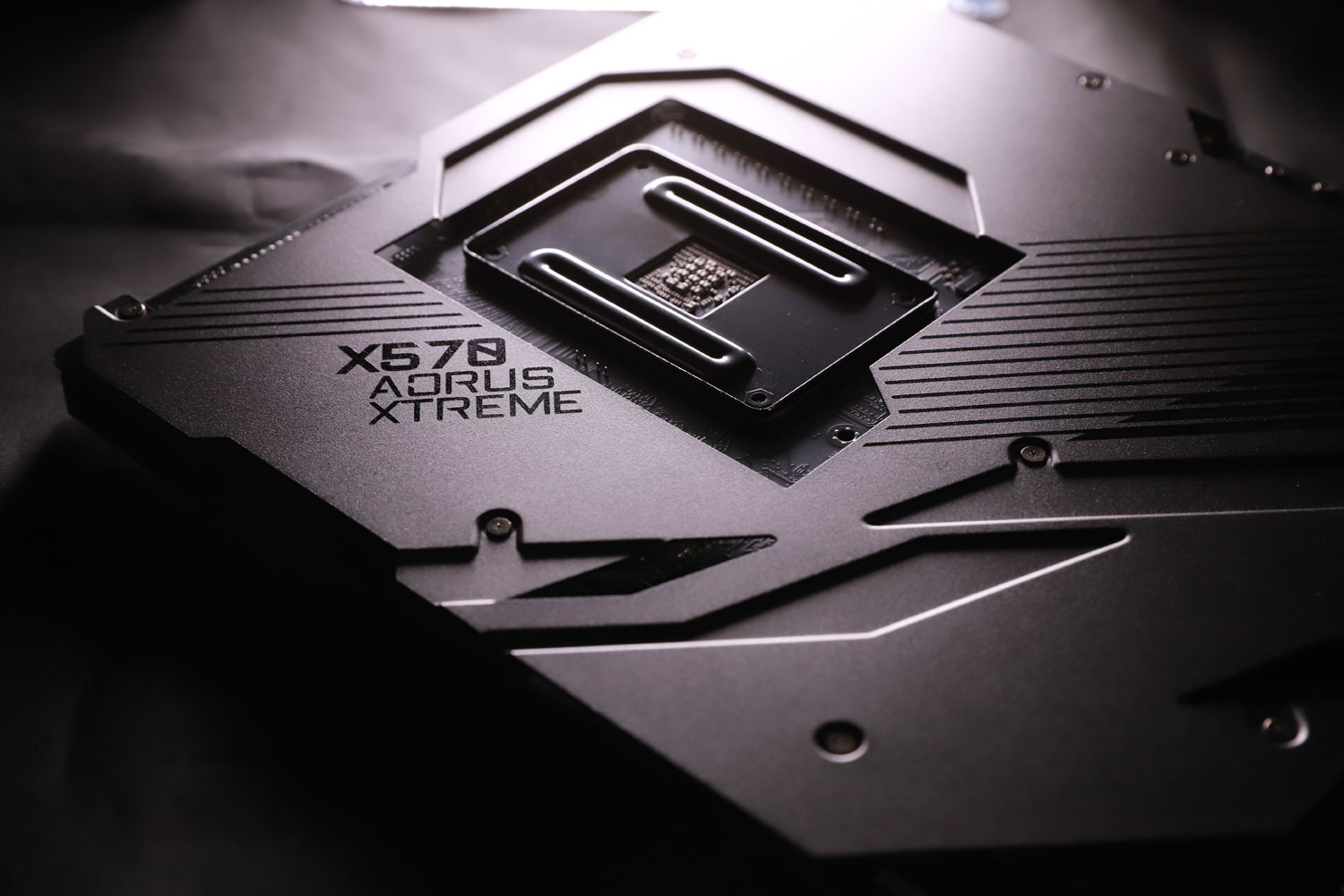

6. Plaque de renfort en NanoCarbone
Plaque de renfort dissipant efficacement de façon passive la chaleur émise par les caloducs et le PCB.
7. Connecteur à angle droit
Plus de 90% des connecteurs de notre X570 AORUS XTREME sont à angle droit pour une gestion optimisée des câbles et une meilleure circulation de l'air au coeur du boîtier.
8. Radiateur Chipset X570
Votre chipset X570 refroidi en toute circonstance.
Conception thermique optimisée
Plaque composée d'aluminium pour une efficacité de la dissiparation 3X supérieure face à une solution standard.
Une fiche couche de NanoCarbone est appliquée afin d'accroitre les performances quant au traitement de la chaleur.
Refroidissement passif optimisé.
Réduction de la température PWM de près de 10%.
Couche de NanoCarbone
Les molécules de Carbone sont particulièrement efficaces dans la lutte contre la chaleur.
Détection du bruit
Notre carte mère vous pemettra de contrôler le bruit émis par les ventilateurs, ventilateurs CPU, cartes graphiques etc., et ce, en temps réel.
Smart Fan 5
Grâce à Smart Fan 5, contrôlez avec finesse votre PC. Smart Fan 5 permet de gérer les connecteurs de ventilateurs grâce aux différents connecteurs situés sur nos PCB. Smart Fan 5 est compatible avec les ventilateurs PWM pour une gestion optimale des systèmes de refroidissement liquide.
Connecteurs Ventilateurs / Pompes
Capteurs de Température Internes
Capteurs de Température Externes
Câble de détection de bruit
Capteurs de température
Headers Hybrid Fan
2 câbles de captation de température
1 câble de détection de bruit
■ 8 Connecteurs pour Ventilateurs / Pompes
■ 7 Capteurs de Température
■ 2 Capteurs de température externe
■ 1 câble de détection de bruit
■ Headers Hybrides pour Ventilateurs
■ Capteurs et Ventilateurs interchangeables
■ Compatible avec pompes 24W(2AX12V) avec protection contre surtensions
■ Interface Fan Control intuitive
RGB FAN COMMANDER inclus offrant 8 headers hybrides supplémentaires.
* Nombre de headers pouvant varier selon référence. Innovations proposées par Smart Fan 5 pouvant varier selon votre carte mère.
Votre système PC enfin parfaitement silencieux. Fan Stop vous permet de contrôler chaque ventilateur et d'en stopper le fonctionnement en fonction de de températures définies par vos soins.
Contrôle intelligent des ventilateurs

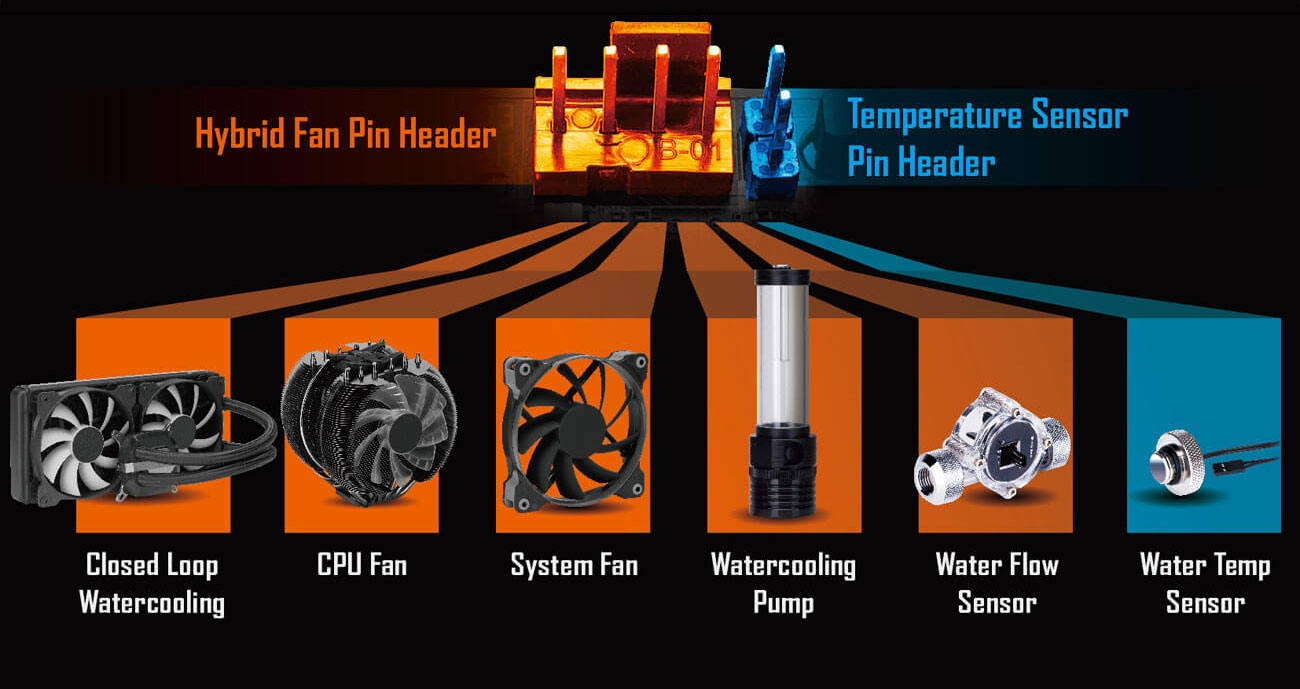

Headers Hybrides pour Ventilateurs
Les Connecteurs Hybrid Fan permettent de détecter si le système de refroidissement emploie un mode PWM ou Tension et s’adaptent en conséquence.

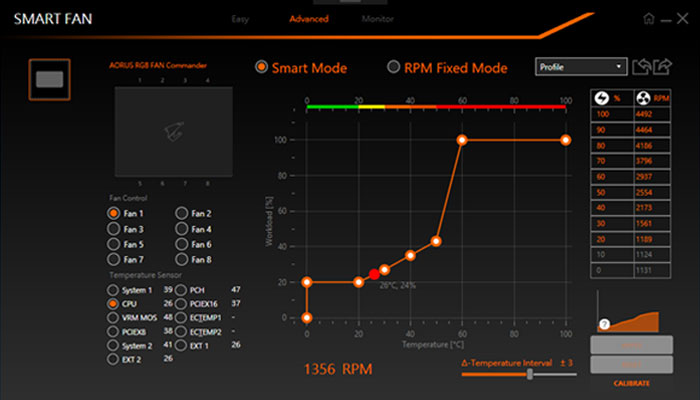

Nouveau Logiciel Smart Fan 5
Choisissez votre mode favoris : de Quiet à Full Speed. Pour chaque ventilateur ou pompe, la ventilation s'effectuera en fonction du scénario souhaité.
Performances sans compromis
A la recherche de toujours plus de performances ? X570 AORUS XTREME propose la technologie PCIe 4.0, est compatible avec les mémoires à haute fréquence et offre la solution thermal guard pour vos SSDs.
Performances sans compromis
PCIe 4.0
XMP 4400+
3X M.2 PCIe 4.0 x4
3X M.2 Thermal Guards
X570 AORUS XTREME embarque de nouveaux composants garantissant la parfaite prise en charge de l'innovation PCIe 4.0 avec l'optimisation du PCB, des Slots PCIe, M.2, drivers et switches.
Bande Passante théorique X2 vs. PCIe 3.0
PCIe 4.0 Switch et Re-driver IC
PCIe à faible impédance et slot M.2
PCB à 2 Onces de cuivre PCIe 4.0 Ready
Signal PCIe 4.0 d'excellente qualité

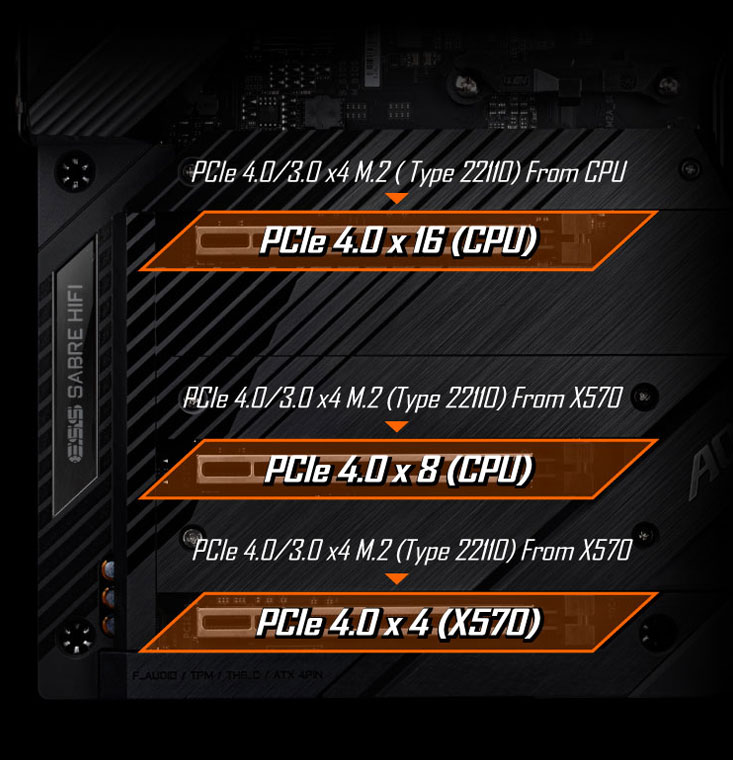

3X Slot PCIe 4.0 (x16/x8/4)
3X Slots M.2 PCIe 4.0 (Type 22110)

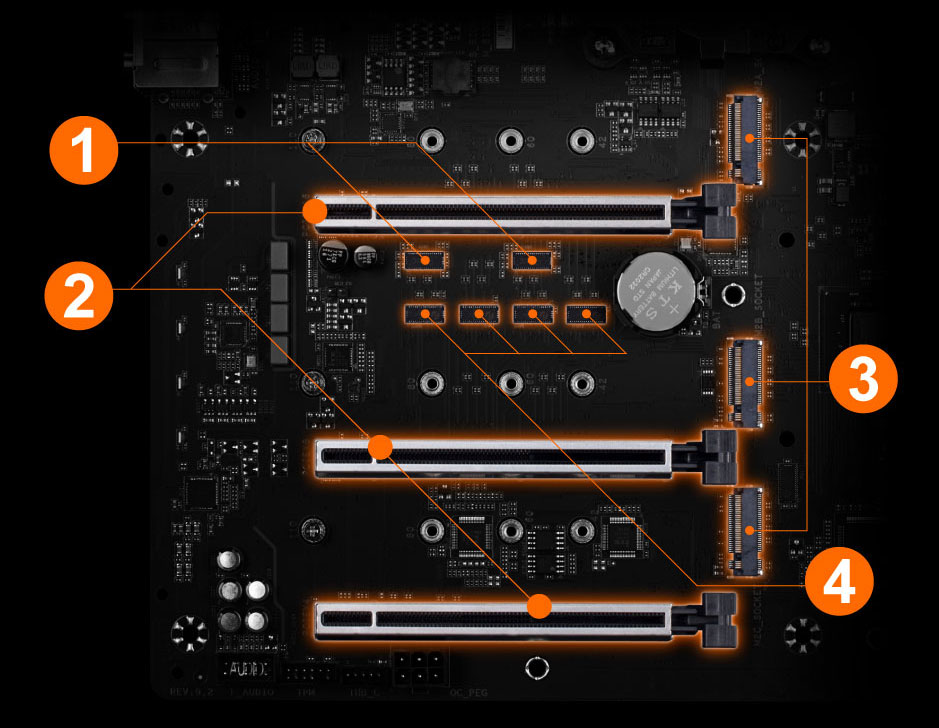

1. Switch PCIe 4.0
Switch PCIe 4.0 x16 au coeur du PCIe 4.0 x8/x8
2. 3X Slot PCIe 4.0
PCIe 4.0 x16/x8/x6 à faible impédance
3. 3X Slot M.2 PCIe 4.0
M.2 PCIe 4.0 x4 à faible impédance
4. PCIe 4.0 Re-driver
Boost du signal PCIe 4.0
Bande Passante PCIe*
PCIe 4.0 x16
PCIe 3.0 x16
Vitesse de transfert
* Bande passante théorique
Jusqu'à 31.5GB/s*
Jusqu'à 15.8GB/s*
Stabilité du signal*
Slot PCIe 4.0
Slot PCIe 3.0
Impédance
* Selon les spécifications de l'impédance PCIe 4.0
PCB
PCB PCIe 4.0 Low-Loss
PCB Standard
Facteur de dissipation
Compatibilité DDR4 4400MHz et au delà
AORUS vous assure que votre plateforme est testée et approuvée pour une compatibilité optimale des modules 4400Mhz et au delà.
Vaste compatibilité des mémoires DDR4 avec plus de 1000 modules certifiés !
AORUS collabore avec de très nombreux constructeurs de modules mémoires afin que ces derniers soient parfaitement compatibles avec chacune de nos cartes mères. AORUS assure les performances de ces systèmes grâce aux certifications de plus de 1000 modules de RAM.

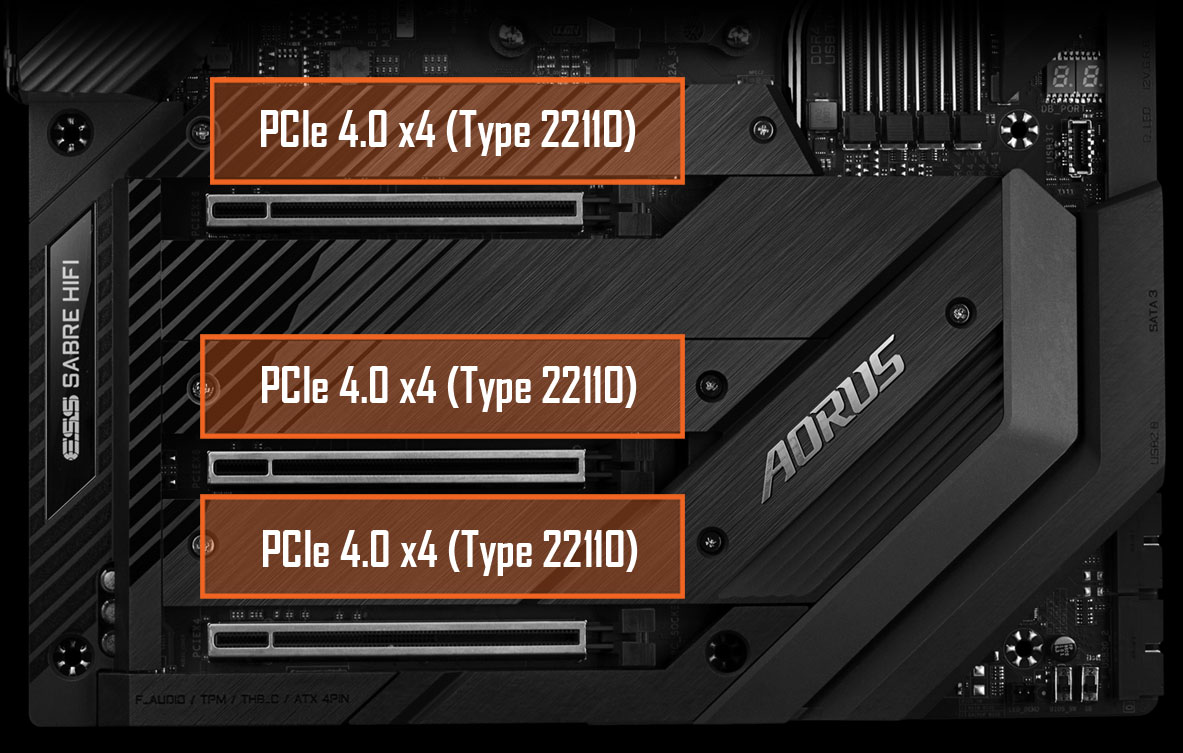

Triple M.2 PCIe 4.0 x4
Nos cartes mères AORUS proposent la technologie M.2 pour utilisateurs enthousiastes à la recherche de performances extrêmes.
Triple NVMe M.2 PCIe SSDs, Compatibilité RAID 0
Performances extrêmes des SSDs PCIe 4.0 x4 NVMe PCIe

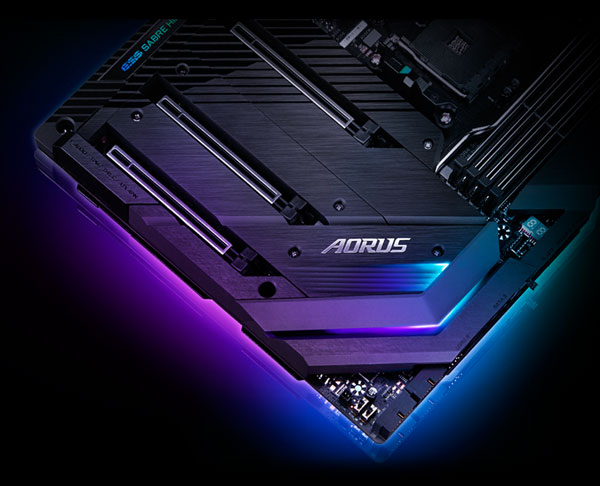

GIGABYTE vous propose sa solution Thermal Guard permettant d'assurer les performances sur le long terme de votre disque SSD, dont l'efficacité peut être réduite en cas de surchauffe et dégagaments de chaleur trop importants.
Pertes de performances avec augmentation de la chaleur

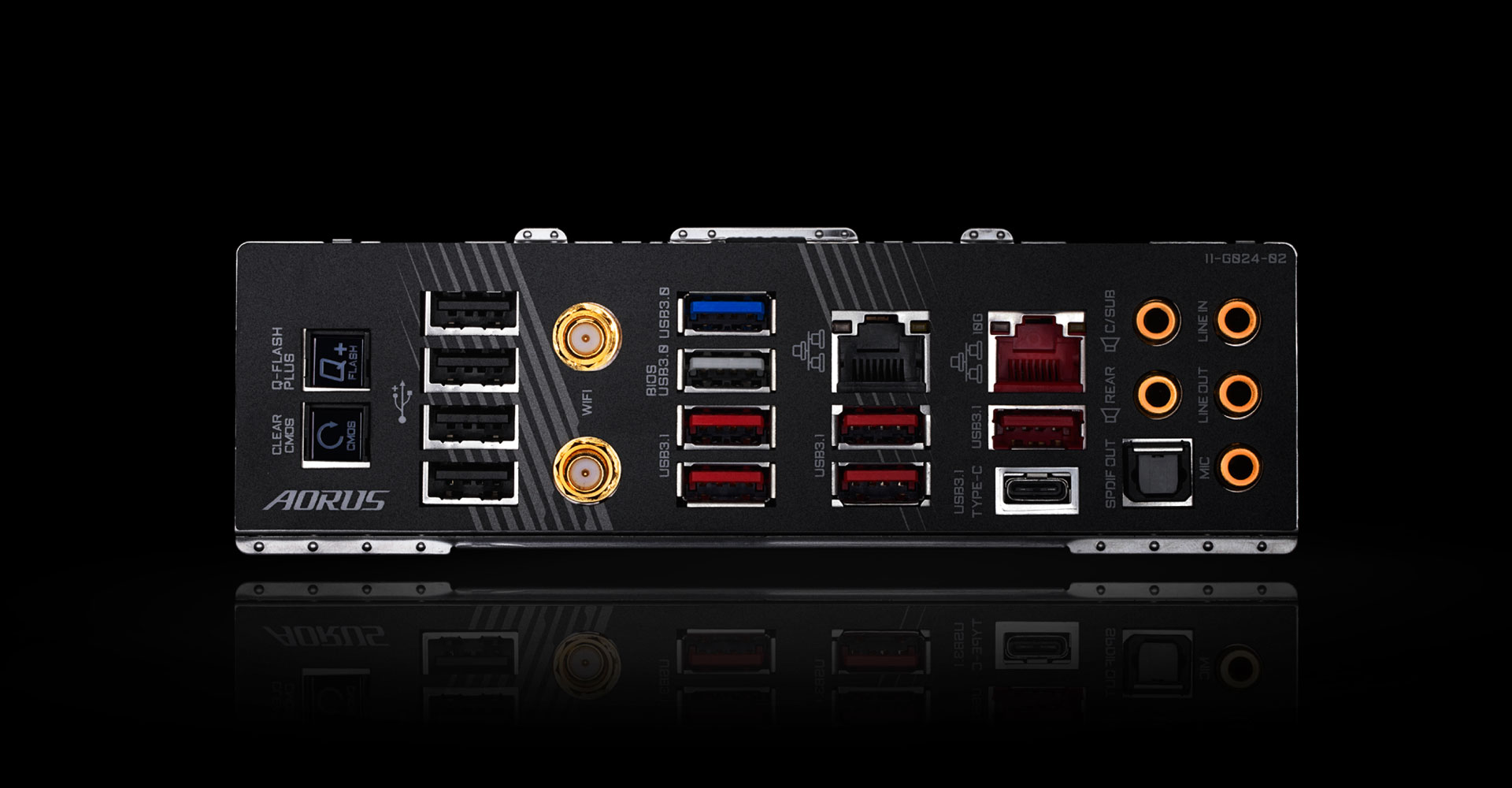

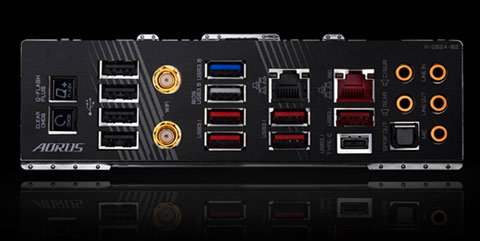

Connecetique nouvelle generation
Une carte mère de référence se doit de proposer une connnectique de pointe. X570 AORUS ne fait pas exception à la règle et propose des solutions réseau, de stockage et WIFI de nouvelle génération.
Connectique Nouvelle Generation
10 GbE Base-T LAN
WIFI 6 802.11ax
Antenne AORUS
USB TurboCharger

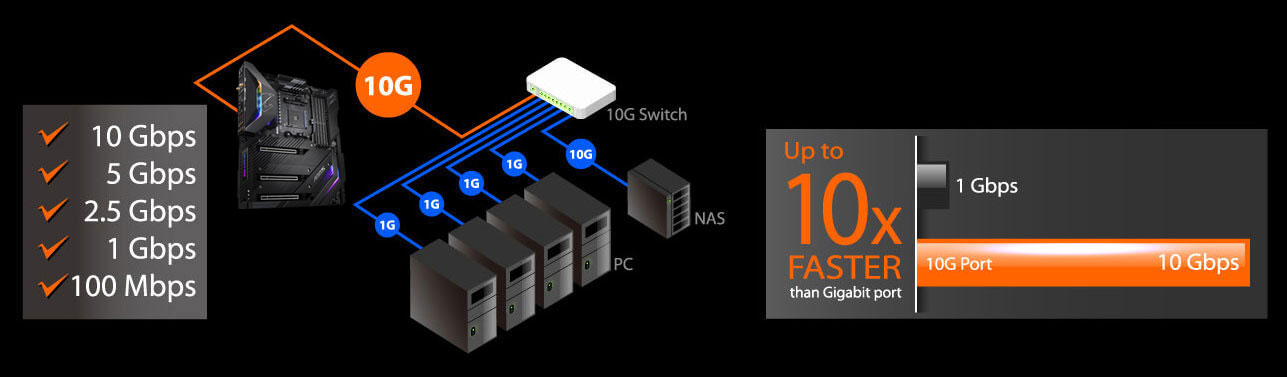

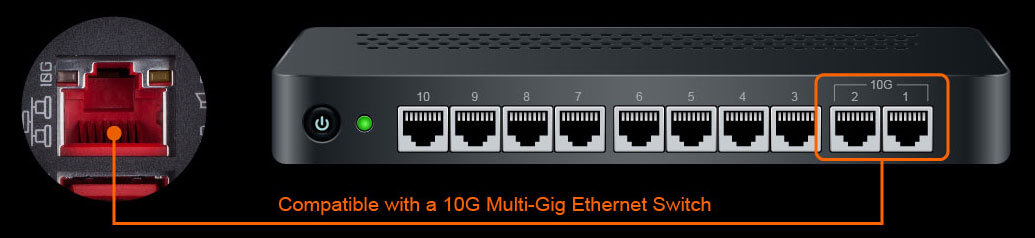

Réseau AQUANTIA® 10GbE BASE-T
Multi-Gig Gaming Nouvelle Génération
AQUANTIA ® AQC107 est un contrôleur Ethernet compatible 10GBASE-T/ 5GBASE-T/ 2.5GBASE-T/ 1000BASE-T/ 100BASE-TX pour vos réseaux 10 GbE. 10 fois plus rapide face à un contrôleur 1GbE, il est idéal pour les gamers, amoureux de média center ainsi que pour la conception de stations de travail.

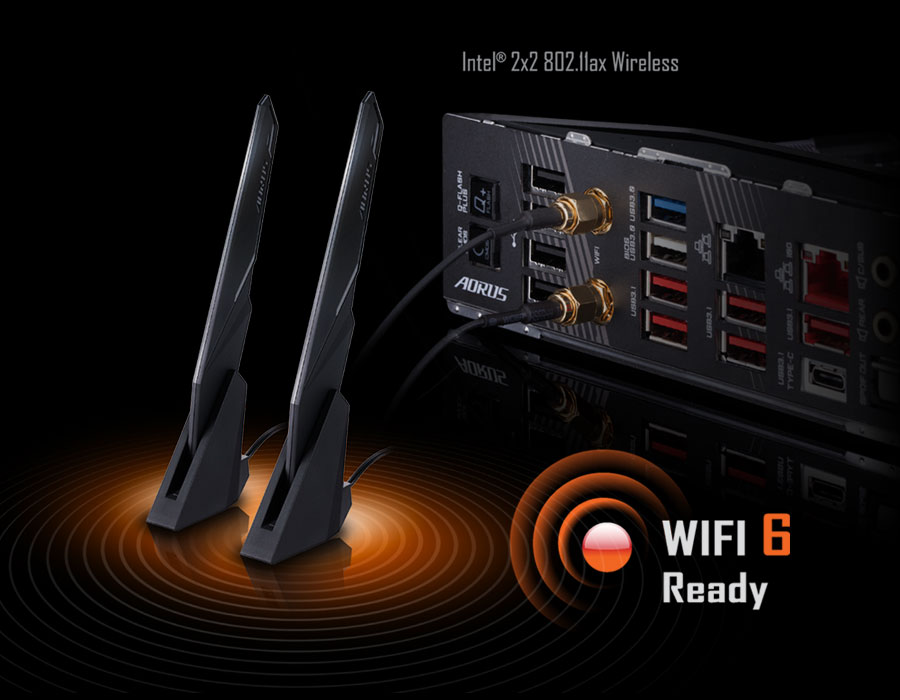

La solution sans fil Intel offre la compatibilité 802.11ax, pour la lecture totalement fluide de vidéos en streaming, une expérience gaming optimisée à des vitesses de 2.4Gbps*. La technologie Bluetooth 5 offrira une couverture 4x plus importante que la technologie BT 4.2 ainsi qu'une vitesse de transmission bien supérieure.
Atouts de WiFi 6 :
5.5 X plus d'efficacité face à 802.11ac 1x1*
Capacité réseau 4 fois supérieure
Meilleure expérience utilisateur
2400
1734
867
433
Vitesse de transmission (Mbps)
* Selon bande passante WIFI théorique

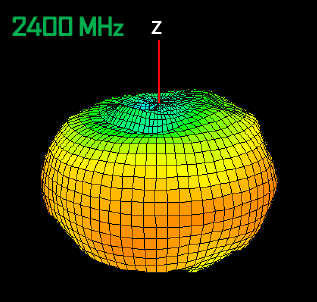

Antenne compatible 802.11ac 2.4GHz & 5GHz, 4dBi
Signal 2 fois plus fort face à une antenne standard
2 antennes pour une couverture optimale
Angles multiples et surface magnétique
USB TurboCharger
La technologie GIGABYTE USB TurboCharger vous permet de recharger vos périphériques mobiles à 50% en moins de 30 minutes.* En connectant le câble frontal USB 3.0 Type-A à notre carte mère, vous pourrez utiliser USB TurboCharger et ainsi recharger votre périphérique Android avec QC 3.0 ainsi que tout périphérique Apple disposant de la fonctionnalité Fast-Charge.
*Temps de charge pouvant varier selon périphériques, qualité du câble USB 3.0 frontal, réglages relatifs aux économies d'énergie (CEC 2019, ERP...), facteurs environnementaux. Résultats pouvant varier.
Design Unique
L'équipe en charge du Design chez GIGABYTE a passé de nombreuses heures à concevoir une référence alliant détails, beauté et look soigné.
Design Unique

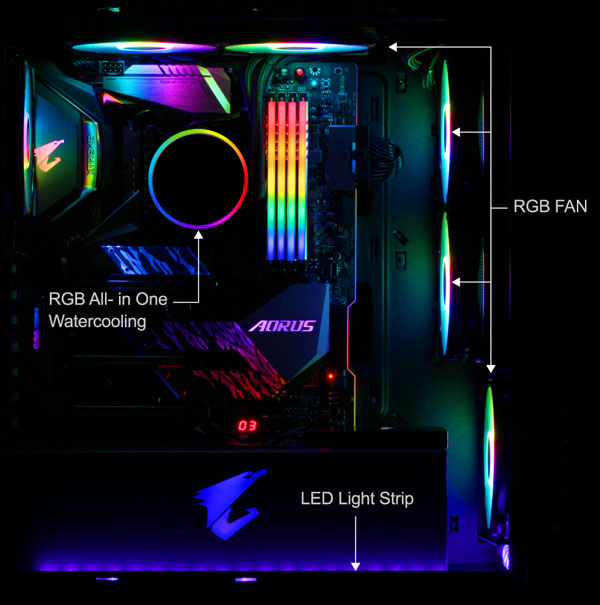

RGB FUSION 2.0

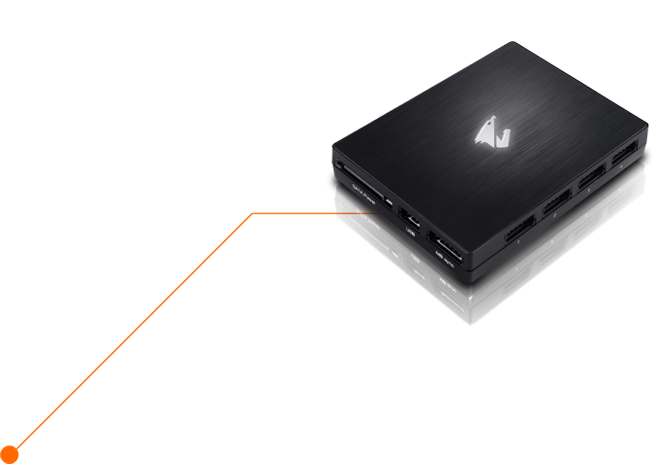

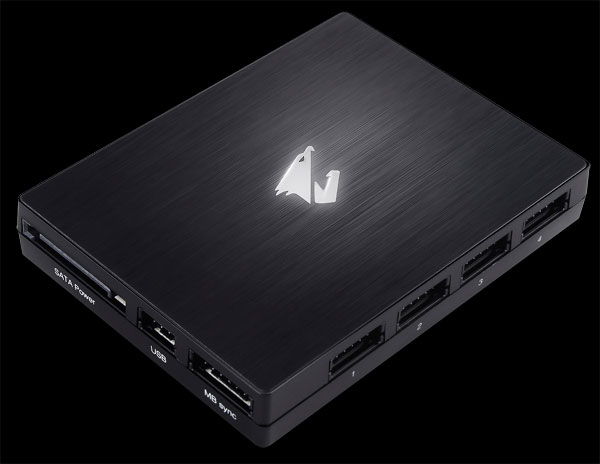

AORUS RGB FAN COMMANDER
Éclairage Multi-Zone
Une fois votre système lumineux configuré, votre PC se voudra totalement unique et personnalisé.
Note : Effets d'éclairage à titre indicatif seulement. Effets lumineux pouvant varier selon référence.

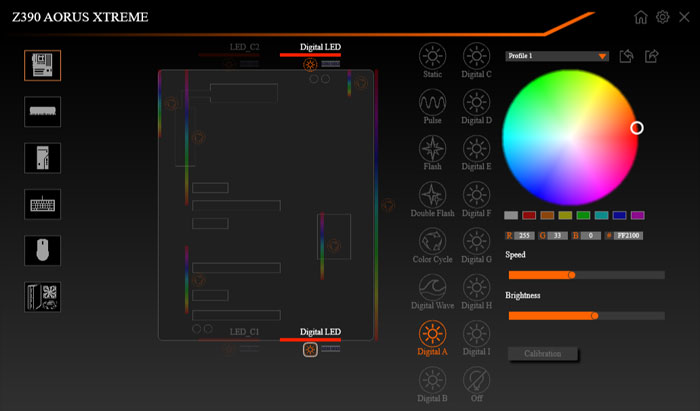

Grâce à l’application RGB Fusion, vous pourrez accéder à différents réglages et configurations pour customiser avec finesse votre environnement. Vous pourrez synchroniser vos LEDs avec vos musiques favorites et même dynamiquement configurer les LEDs afin d’illustrer la température de votre CPU ! Le Mode Avancé de notre application permettra une customisation totale des sections individuelles de votre carte mère avec gestion de couleurs, effets et transitions. Vous pourrez de plus gérer vos profils en un clin d’oeil grâce aux options de sauvegardes, d’import et d’export.
Synchronisation en un clic
Contrôles individualisés
Nombreux accessoires inclus pour amoureux du modding
8 Headers Ventilateurs Hybrides
8 Headers LED RGB
8 Headers LED Adressables
2 capteurs de température externe
2 header USB 2.0 pour périhpériques RGB USB
Headers hybrides et Headers RGB / LED Adressables sont sont contrôlés indépendamment.

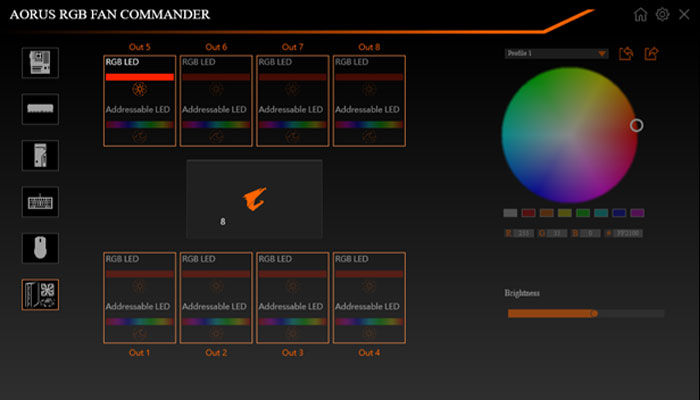

Contrôlez avec finesse chaque périphérique connecté à AORUS RGB FAN COMMANDER via RGB FUSION et Smart FAN.
Possibilité de gérer indépendamment 8 vitesses.
Synchronisation de 16 périphériques avec RGB FUSION 2.0

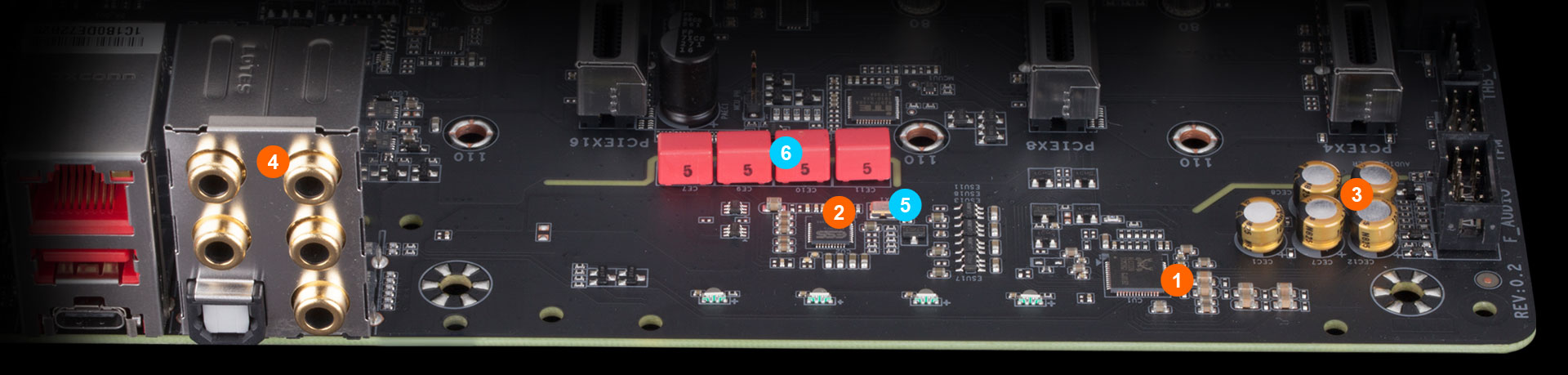

HIFI AUDIO SYSTEM
Votre Carte Audio intégrée

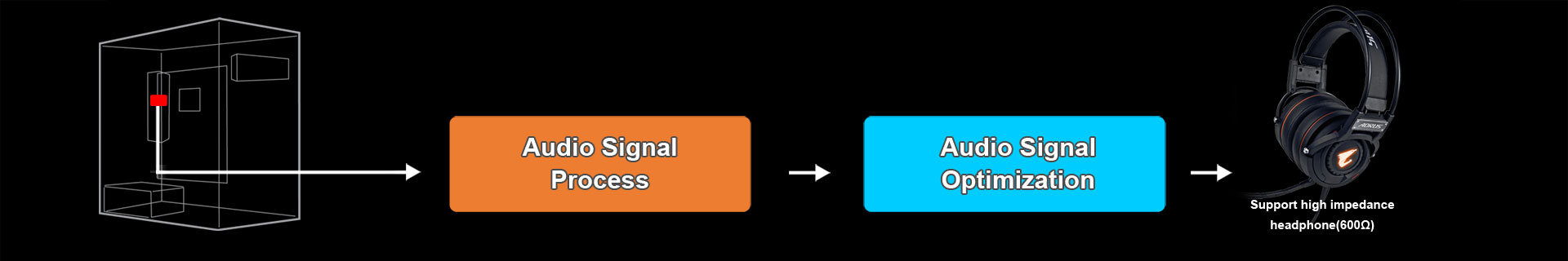

Process Signal Audio
Audio Numérique
True Hi-Fi
Diffusion surround et gestion des formats DSD.
Convertisseur Analogique / Numérique

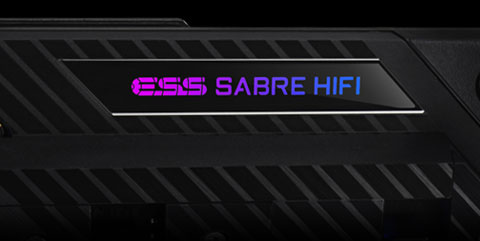

DAC ESS SABRE
QUAD DAC™
124dB DNR et -112dB THD+N.
Sorties 2vrms pour qualité audio professionnelle
Contrôle analogique du volume
SNR 130dB
Musique haute résolution
PCM 32bit, 192kHz PCM
Amplification du Signal
Condensateurs de qualité studio
Pour une accoustique optimale
Pureté du son
Jacks Audio plaqués or
Résistance à la corrosion et à l'oxydation
Optimisation du signal
Oscillateur TXC
Optimisé pour convertisseur Analogique / Numérique.
Condensateurs de qualité studio
Expérience audio de qualité studio grâce aux condensateurs WIMA.
Ultra Durable
GIGABYTE est une marque réputée pour la qualité de ses produits. X570 AORUS XTREME ne fait bien sur pas exception à la règle et embarque des composants stables et durables.
Ultra Durable
3X PCIE Armor
4X Memory Armor
Connecteurs Solides
Q-Flash Plus
Ultra Durable™ PCIe Armor
Technologie de pointe Ultra Durable™ PCIe Armor
Renfort des connecteurs PCIe pour prise en charge des cartes graphiques les plus imposantes.

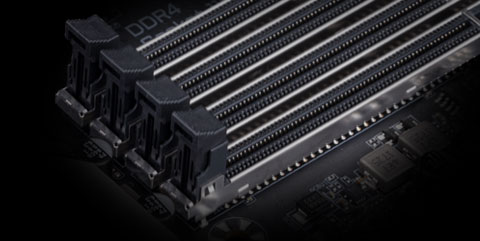

Ultra Durable™ Memory Armor
AORUS protège vos modules de RAM grâce à des renforts en acier permettant de protéger vos mémoires contre les distorsions de PCB et interférences ESD.

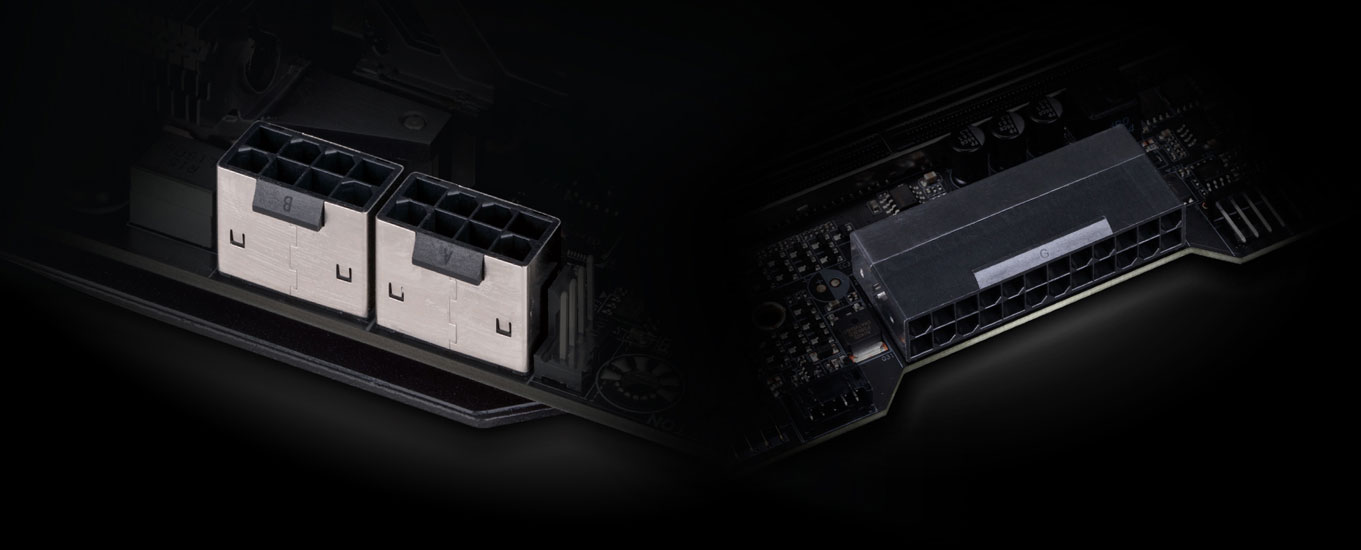

Connecteurs solides d'Alimentation
Les cartes mères AORUS X570 disposent de connecteurs ATX 24 pin & ATX 12v 8 + 8 pin spécifiquement conçus pour permettre d'assurer stabilité du courant électrique quel que soit le niveau de charge de votre CPU.
Avantages
Surface de contact plus importante
Plus de quantité de métal pour plus de courant
Durabilité et Longévité accrue
Q-Flash Plus
AORUS Q-Flash Plus permet la mise à jour du BIOS via clé USB sans installation du CPU, d'un module de RAM ou d'une carte graphique.
Avec GIGABYTE Q-Flash Plus, vous n'avez pas besoin d'installer un CPU, de la mémoire ou une carte graphique pour entrer dans le menu du BIOS ni pour flasher ce dernier. Téléchargez simplement votre fichier de BIOS (renommer en gigabyte.bin) sur une clé USB, appuyez sur le bouton Q-Flash Plus et voilà !
GIGABYTE BIOS & APP CENTER
De bons logiciels vont de pair avec un hardware premium. X570 AORUS XTREME est proposée avec une suite de logiciels utiles et intuitifs vous permettant de contrôler chacun des aspects de votre carte mère.
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
Nouvelle interface utilisateur
EASY MODE affichant les informations principales relatives à l'horloge CPU, aux Mémoires, Périphériques de Stockage et Ventilateurs.
Mes favoris
Ajoutez vos items fréquemment utilisés dans le menu favoris pour accès rapides.
Informations Stockage
Informations relatives aux données SATA, PCIE et M.2.
Changelog
Listing des changements avant sauvegarde pour confirmations avant de les appliquer.
Courbe Load Line
Courbe intuitive calibration loadline
APP CENTER
GIGABYTE APP Center vous permet d’accéder à toutes vos Applications GIGABYTE en un clin d’oeil. Grâce à une interface simple et claire, GIGABYTE APP Center vous facilitera l’ouverture de toutes vos applications favorites.
EasyTune™
GIGABYTE EasyTune™ est une interface simple et pratique d’utilisation permettant à tout utilisateur de customiser ses réglages systèmes, par exemple horloges mémoires et tensions, directement depuis Windows. Grâce à Smart Quick Boost, un seul clic sera nécessaire pour automatiquement overclocker votre système pour des performances accrues.
System Information Viewer
GIGABYTE System Information Viewer vous permet de consulter en un regard, le statut global de votre système. Vous pourrez obtenir de nombreuses informations relatives aux horloges et processeur, gérer vos profils de ventilation, créer des alertes en cas de hausses critiques de température ou enregistrer le comportement de votre PC.
XSplit Gamecaster + Broadcaster: Diffusez vos jeux en tout lieu, à tout instant
Partagez vos plus beaux moments en jeu grâce à XSplit Gamecaster + Broadcaster! Intégrant des fonctionnalités de partage communautaire et discussions en temps réel, vous pourrez jouer tout en étant connecté à vos amis. Il ne vous suffira que d'un clic pour par exemple, diffuser vos exploits sur Twitch.
* Licence Premium XSplit Gamecaster + Broadcaster Premium offerte pendant 1 an.
