CONCEPT & DESIGN

DOMPTEZ LES TÉNÈBRES

Dans l'obscurité d'une nuit sans étoiles, le faucon s'attaque à ses proies sans pitié. Il repère ses cibles et attend patiemment le moment idéal pour se lancer. Le faucon, avec son regard aiguisé domine les ténèbres de la même manière que AORUS Core Lighting illumine l'écosystème AORUS.

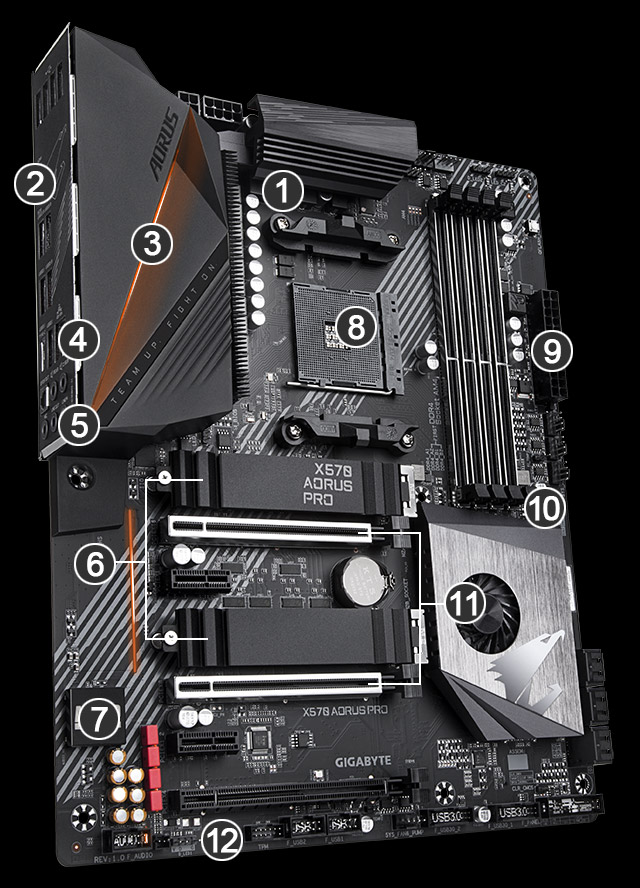

1
VRM IR Numérique 12+2 Phases avec Power Stage
• PCB 6 couches à 2 onces de cuivre PCIe 4.0
2
HDMI 2.0
3
Conception thermique optimisée
• Radiateur à ailettes fines
• Caloduc Direct Touch
• Pad Thermique 5 W/mK LAIRD
4
Intel® GbE LAN
• cFosSpeed Internet Accelerator
5

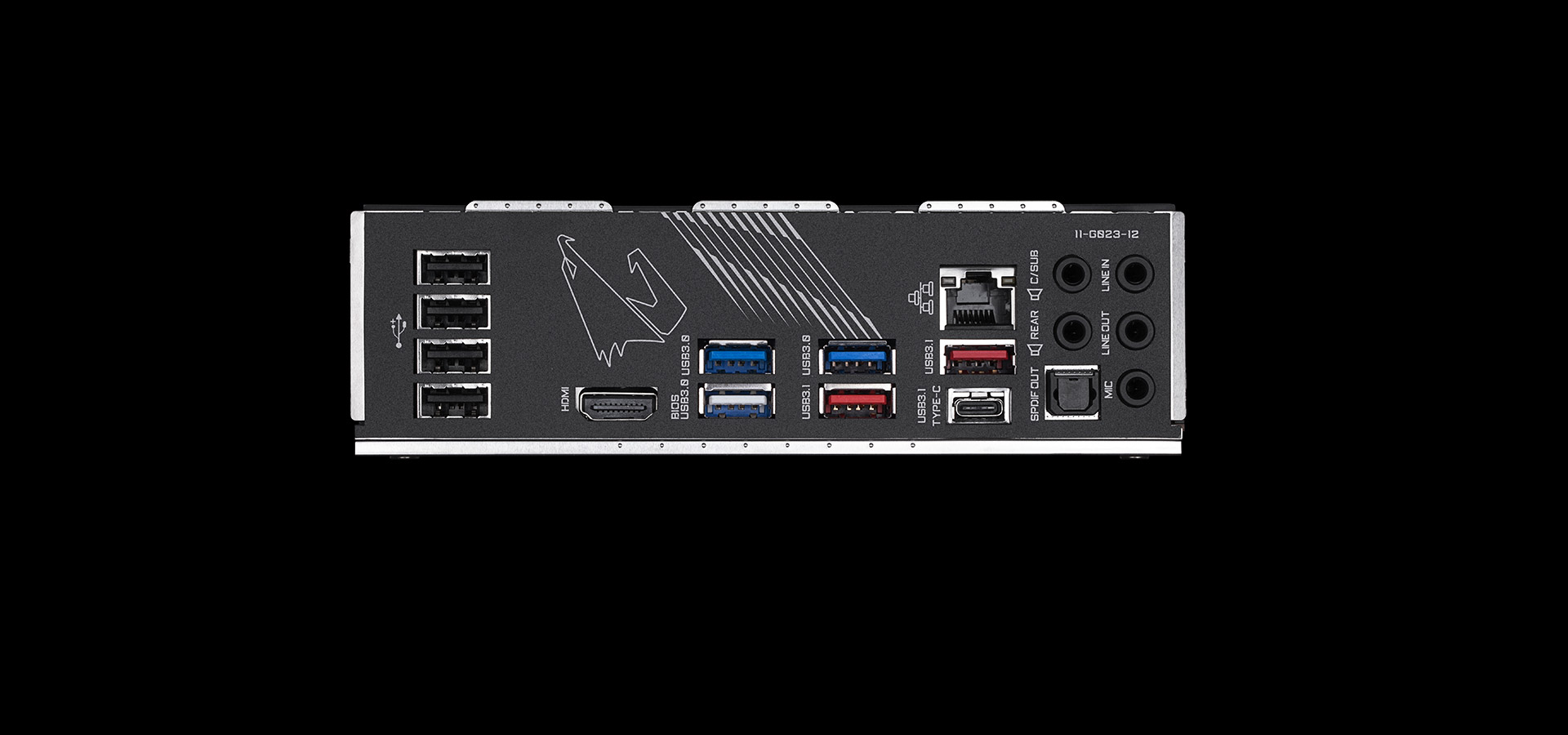

I/O Shield intégré
• Port Q-Flash Plus USB
• USB 3.2 Gen2 Type-C™ Arrière
6
Dual Connecteurs M.2 PCIe 4.0 x4
• Compatibilité NVMe PCIe 4.0/3.0 x4
• Dual Thermal Guards
7
Solutions Audio
• ALC1220-VB Audio
• Condensateurs Audio haut de gamme (WIMA & Nichicon Fine Gold)
8
Pour processeurs AMD Ryzen™
• Dual Channel DDR4, 4 DIMMs
9
Connecteurs solides d'alimentation
• Connecteur d'alimentation ATX 24 pin
•Connecteur d'alimentation CPU 8+4 pin
10
USB 3.2 Gen2 Type-C™ Frontal
11
Slots PCIe 4.0 x16/x4/x1
• 2x Ultra Durable PCIe Armor
12
• 2 * Header LED Adressables
• 3 * Header LED RGB
SOYEZ PRÊTS POUR LES PROCESSEURS AMD RYZEN™ Séries 5000
Les cartes mères GIGABYTE X570 basées sur le chipset AMD X570 fournissent un support complet pour les derniers processeurs AMD Ryzen™ Série 5000. Le tout nouveau design témoigne de l'engagement de GIGABYTE en matière de qualité de conception. Les cartes mères GIGABYTE X570 offrent une riche liste de caractéristiques telles que la prise en charge de PCIe 4.0, les interfaces USB Type-C™ sur certaines cartes, un son raffiné, le haut débit Ethernet et le dernier standard de conception WIFI, pour répondre aux besoins des utilisateurs en matière de performances, de son et de transfert de données. La nouvelle conception thermique et de puissance avancée permet aux utilisateurs de libérer les performances sur les processeurs de la série 5000 d'AMD Ryzen™, ce qui fait des cartes mères GIGABYTE X570 des cartes parfaites pour les utilisateurs qui cherchent à construire le meilleur système de jeu sur plate-forme AMD. Compatible AMD Ryzen™ Séries 5000, 4000, 3000, 2000
Technologie AMD StoreMI
Les cartes mères GIGABYTE X570 optimisent le potentiel de votre PC grâce à la technologie AMD StoreMI. StoreMI permet de booster les performances des périphériques de stockage traditionnels afin de réduire le temps de démarrage du système et d'améliorer l'expérience utilisateur. Cet utilitaire associe les performances des SSDs à la capacité de stockage des HDDs en un disque unique afin d'optimiser les vitesses de lecture / écriture, transformant ainsi votre PC en un système à hautes performances.

Avantages de AMD StoreMI :
• Un système PC plus réactif à l'usage
• Démarrages OS et Applications plus rapides
• Performances d'un SSD + Capacité d'un HDD à moindre prix
• Accès rapides à vos fichiers grâce à une détection intelligente de vos habitudes d'utilisation

Plus d'informations sur : https://www.amd.com/en/technologies/store-mi
PERFORMANCES AORUS
ALIMENTATION EXTREME
Afin de garantir que votre CPU AMD Ryzen™ 3ème Gen fonctionnera à plein régime, notre carte mère dispose d'un système d'alimentation à la pointe de l'innovation. Notre carte mère X570 AORUS est un monstre de puissance.

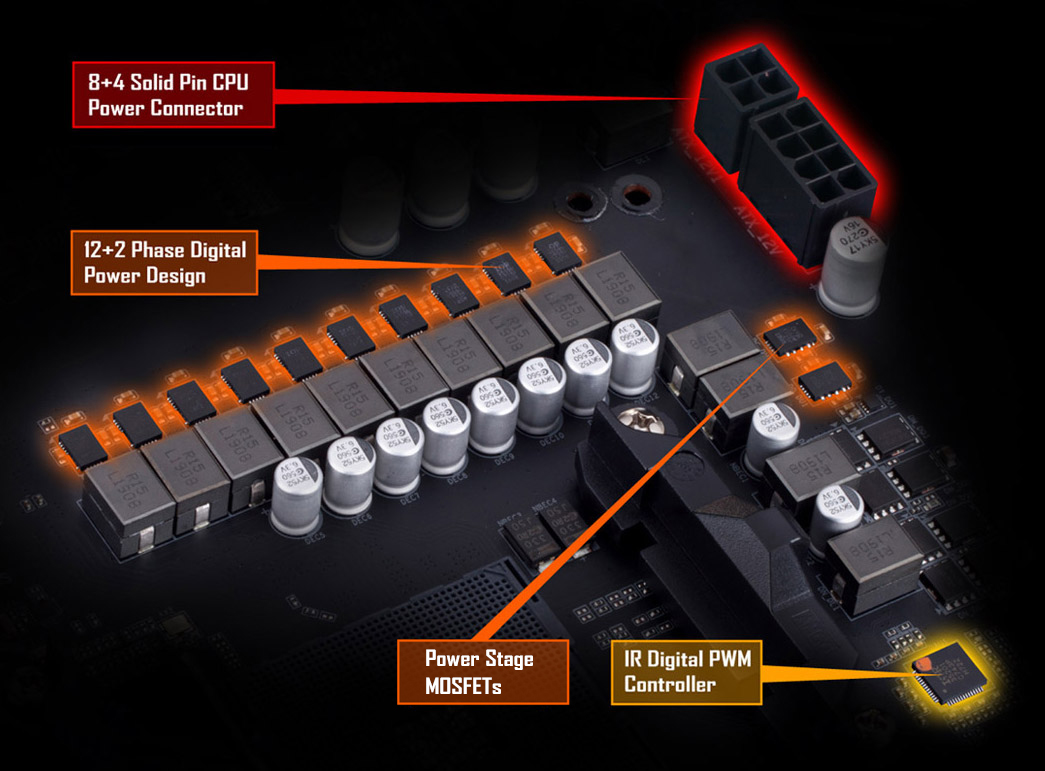

Système d'alimentation
12+2 Phases Numérique
Power Architecture
PCB 2 onces de cuivre

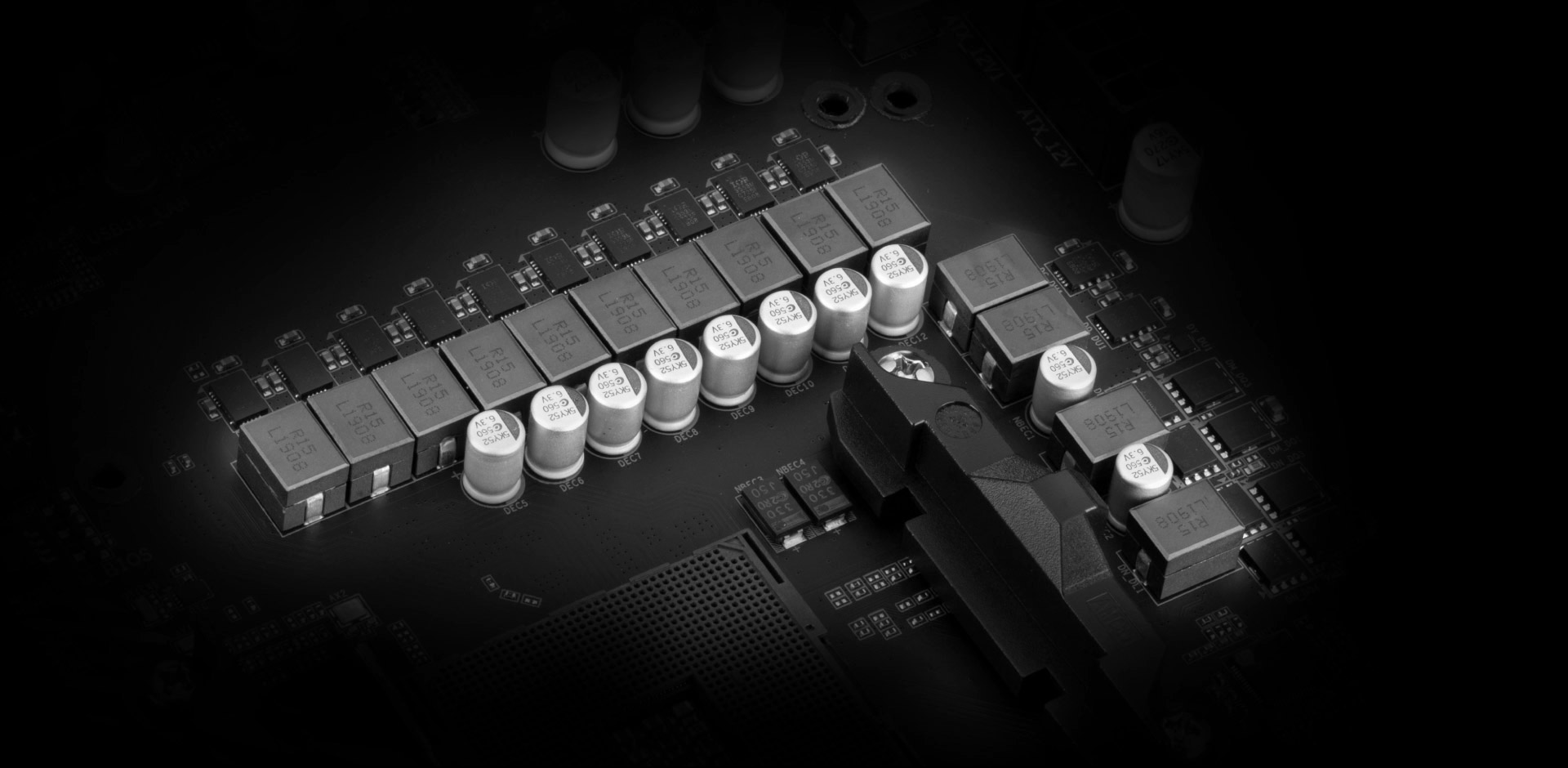

VRM Numérique IR 12 + 2 Phases
  • 12+2 phases
  • Faible température
  • Qualité serveur
X570 AORUS PRO propose un système d'alimentation IR numérique incluant contrôleurs PWM numériques et Power Stage MOSFET, permettant de gérer 40A par phase pour un total de 480A.

Ces contrôleurs 100% numériques associés au connecteur d'alimentation 8+4 pins permettent de garantir stabilité et précision du courant électrique pour une gestion optimale des processeurs AMD Ryzen™ Séries 3000.

*6 phases doublées avec balance de courant.
Avec son PCB à 2 onces de cuivre, notre carte mère vous offre des réductions conséquentes de températures systèmes, une efficacité energétique accrue et de plus grandes marges de manoeuvre en Overclocking.
Conception thermique optimisée
X570 AORUS PRO offre la balance parfaite entre style et performances en associant radiateur à ailettes fines, caloduc et plaque de renfort permettant de réduire de 30% les températures des MOSFET.

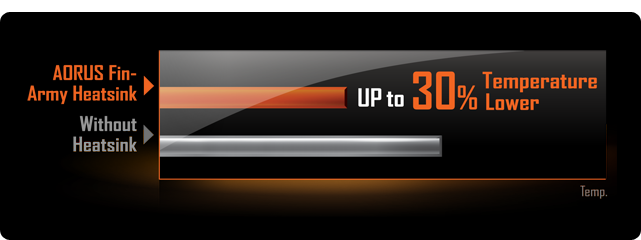

Radiateur à ailettes fines avec caloduc Direct Touch et pad thermique à haute capacité de dissipation
X570 AORUS PRO embarque une solution de refroidissement sous la forme d'un radiateur à ailettes fines permettant des gains de dissipation de chaleur de 300% face à une solution de refroidissement standard. Nous employons des pads LAIRD d'une épaisseur de 1.5mm pour 5W/mK, pouvant dissiper 2.7x plus de chaleur face à une solution standard.
1. Ailettes fines
Ailettes fines permettant d'éliminer efficacement la chaleur émise en augmentant la surface de dissipation de 300% face à des solutions standards.
2. Multi-cut Heatsink
Multiple fin-cut on heatsink to improve thermal performance by increasing heat dissipation surface and maintain stylish aesthetic.
3. Pad Haute Conductivité
Pad LAIRD d'une épaisseur de 1.5mm pour 5W/mK, pouvant dissiper 2.7x plus de chaleur face à une solution standard.
4. Caloduc Direct Touch
Caloduc en contact avec le VRM pour des transferts de chaleur efficaces avec le radiateur à ailettes fines

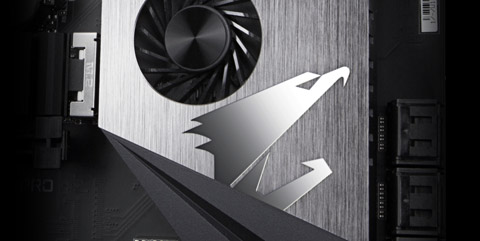

Radiateur Smart Chipset Fan
Smart Fan
  1. Propose 3 différents modes d'opération permettant de réduire le bruit et d'améliorer la longévitité du ventilateur. Modes Silence, Balanced et Performance.

Haute Durabilité
  1. Les cartes mères X570 adoptent un ventilateur à roulement à billes de haute qualité garantissant 60 000 heures* de fonctionnement.

  2. * MTBF, standard permettant de mesurer une durée de fonctionnement optimale à 90% d'efficacité.
Conception PCIe 4.0

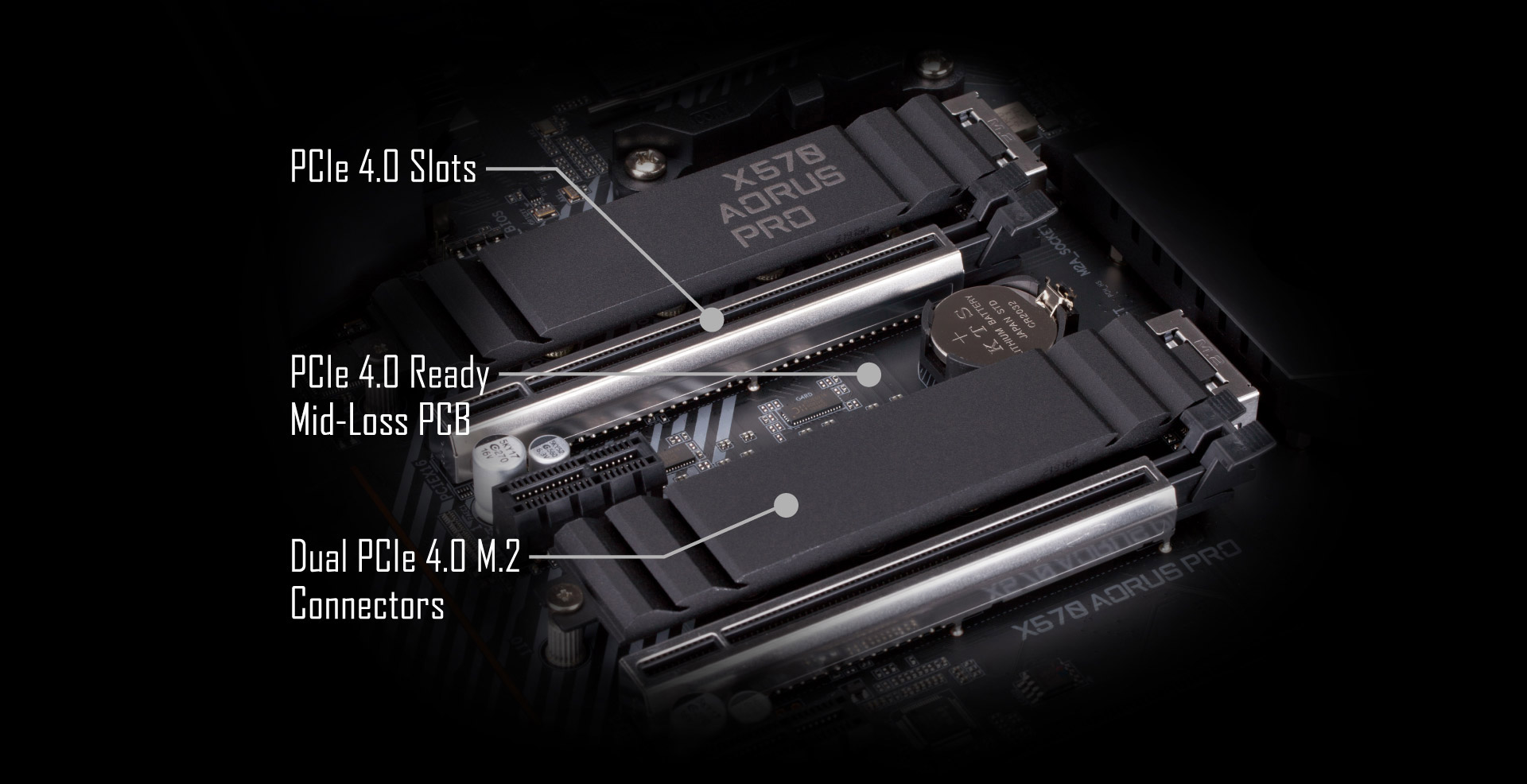

X570 AORUS propose une solution PCIe 4.0 complète incluant slots PCIe 4.0 et connecteurs M.2 PCIe 4.0 pour une flexibilité totale.
Conception PCIe 4.0
Hardware PCIe 4.0

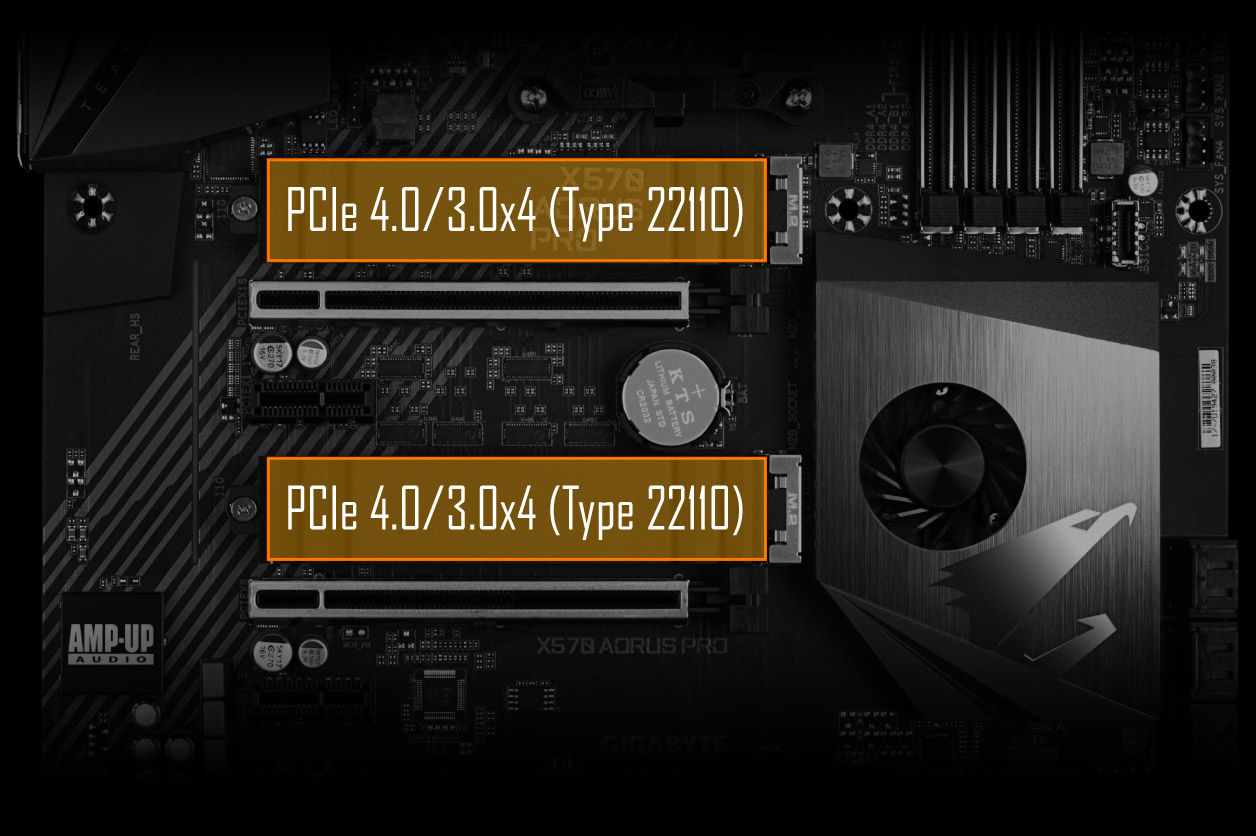

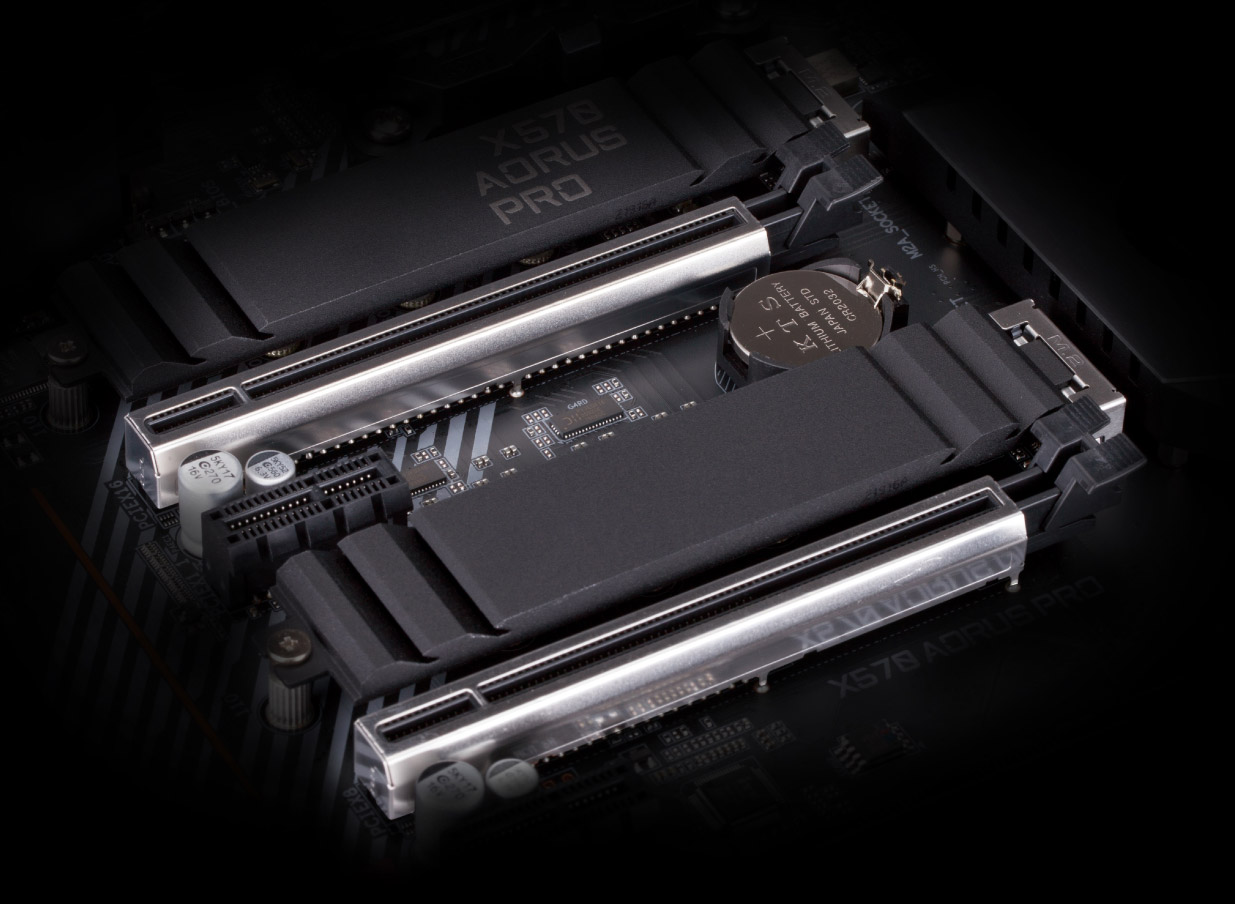

PCIe 4.0 M.2 avec Thermal Guard
XMP 4400+

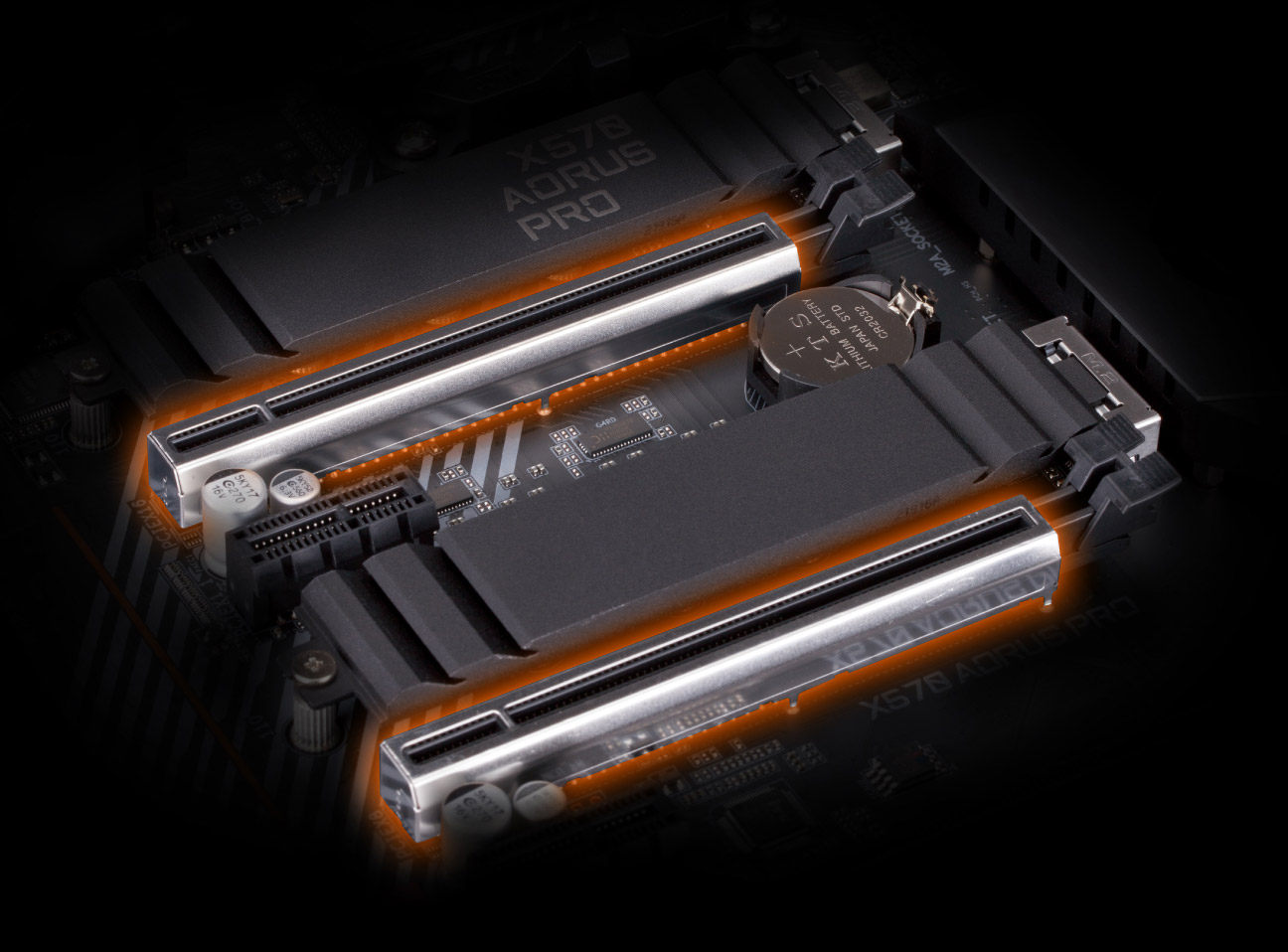

Les cartes mères X570 AORUS proposent des slots PCIe 4.0 offrant une bande passante bien supérieure à la génération précédente de connecteurs. Les performances des cartes graphiques et SSDs PCIe NVMe AIC ne seront plus bridées.

Les slots PCIe 4.0 permettent une meilleure stabilité du signal, une plus faible impédance et une plus grande passante PCIe.
Bande Passante PCIe*
PCIe 4.0 x16
PCIe 3.0 x16
Vitesse de transfert
* Bande passante théorique selon les spécifications PCI Express
Jusqu'à 31.5GB/s*
Jusqu'à 15.8GB/s*
Stabilité du signal*
Slot PCIe 4.0
Slot PCIe 3.0
Impédance
* Selon les spécifications PCIe 4.0
CONNECTIQUE AORUS
Connectique nouvelle génération
Une carte mère de référence se doit de proposer une connnectique de pointe. X570 AORUS ne fait pas exception à la règle et propose des solutions réseau de nouvelle génération.
Connectique nouvelle génération
Intel® GbE LAN
USB Type-C™
HDMI 2.0
Intel® GbE LAN avec cFosSpeed

Intel® GbE LAN propose l'innovation cFosSpeed, application de gestion de réseau permettant de réduire les latences réseau et de conserver un ping bas pour une meilleure réactivité de vos environnements LAN.



USB TurboCharger
La technologie GIGABYTE USB TurboCharger permet des recharges rapides des périphériques mobiles, avec des charges de 50% obtenues en moins de 30 minutes*. En connectant le câble frontal USB 3.2 Gen1 Type-A du châssis à notre carte mère, USB TurboCharger pourra recharger les périphériques mobiles Android compatibles QC 3.0 et Apple compatibles Fast-charge.
*Temps de charge pouvant varier selon configurations hardware, taille de la batterie, qualité du câble USB 3.2 Gen1 et facteurs environnementaux.

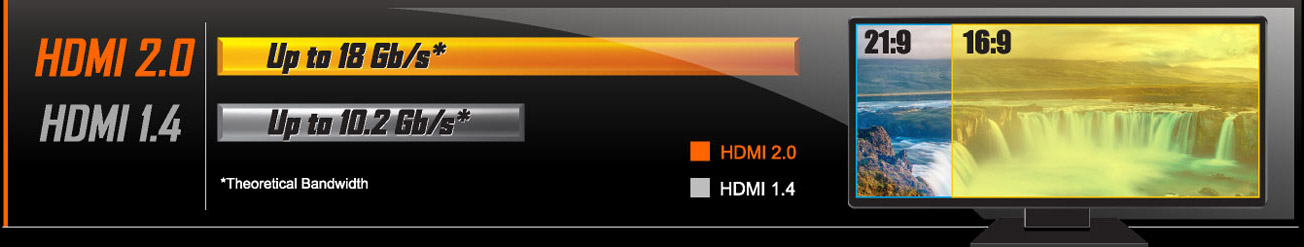

HDMI 2.0 pour Compatibilités 4K / 60P / 21:9 / HDCP 2.2

HDMI 2.0, technologie rétrocompatible avec HDMI 1.4 permet de bénéficier d'une bande passante de 18Gb/s, soit le double face à la génération précédente. Une solution idéale pour la transmission de flux vidéo ou la lecture de formats 21:9.


Note : Compatible uniquement avec APUs Picasso et Raven Ridge.
AUDIO AORUS

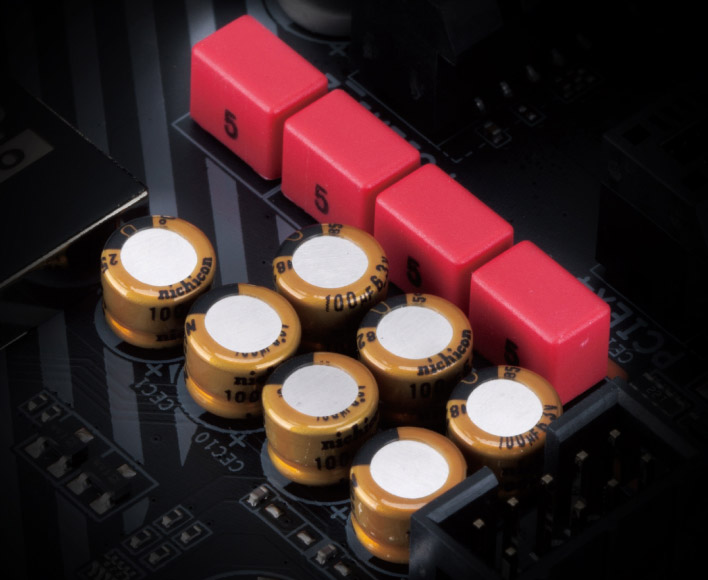

Condensateurs Audio WIMA haut de Gamme

Les cartes mères AORUS associent des condensateurs audio Hi-Fi WIMA FKP2 et Chemicon. Les condensateurs Chemicon sont conçus pour gérer les équipements audio les plus haut de gamme afin et permettent de reproduire richesse et finesse du son à haute fréquence. Les condensateurs WIMA FKP2 étant quant à eux employés dans la plupart des systèmes Hi-Fi Premium.
STYLE AORUS
RGB Fusion 2.0

Notre innovation RGB Fusion 2.0 est encore plus performante grâce à la gestion de LEDs numériques adressables.* RGB Fusion 2.0 vous permet de contrôler les LEDs intégrées sur votre référence ainsi que tout système LED externe. Nos cartes mères sont compatibles avec les LEDs numériques*, permettant de cibler et de customiser effets lumineux, styles et variations de couleurs.

Les Cartes Mères AORUS Gaming permettent la gestion de bandes LEDs 5v. RGB Fusion 2.0 compatible avec LEDs numériques est à présent proposé avec 9 nouveaux effets et variations lumineuses.

* LEDs adressables seulement sur cartes mères compatibles. Bandes LED, Bandes LED adressables non incluses

Éclairage Multi-Zone
Une fois votre système lumineux configuré, votre PC se voudra totalement unique et personnalisé.
Note : Effets d'éclairage à titre indicatif seulement. Effets lumineux pouvant varier selon référence.
RGB Fusion 2.0 Ready
Logiciel RGB Fusion 2.0
RGB Fusion APP
Grâce à une interface intuitive, RGB Fusion 2.0 est la meilleure solution du marché quant à la personnalisation des effets lumineux embarqués au coeur de chacun de vos périphériques compatibles. En passant par les cartes mères, cartes graphiques et toute une sélection d'autres produits, vous pourrez customiser votre configuration selon vos envies et même synchroniser les effets lumineux de votre système avec vos jeux favoris pour une immersion totale. En savoir plus sur RGB Fusion 2.0
Grâce à une interface intuitive, RGB Fusion 2.0 est la meilleure solution du marché quant à la personnalisation des effets lumineux embarqués au coeur de chacun de vos périphériques compatibles. En passant par les cartes mères, cartes graphiques et toute une sélection d'autres produits, vous pourrez customiser votre configuration selon vos envies et même synchroniser les effets lumineux de votre système avec vos jeux favoris pour une immersion totale.
Synchronisation en un clic
Contrôles individuels des effets d'éclairage

Application GIGABYTE RGB Fusion

Votre PC, bien plus qu'un simple système, une véritable oeuvre d'art qui rendra envieux chacun de vos amis. Grâce à l'application mobile GIGABYTE RGB Fusion, vous pourrez customiser votre machine en fonction de vos envies, que cela soient couleurs ou vitesses des différents modes.

REFROIDISSEMENT AORUS

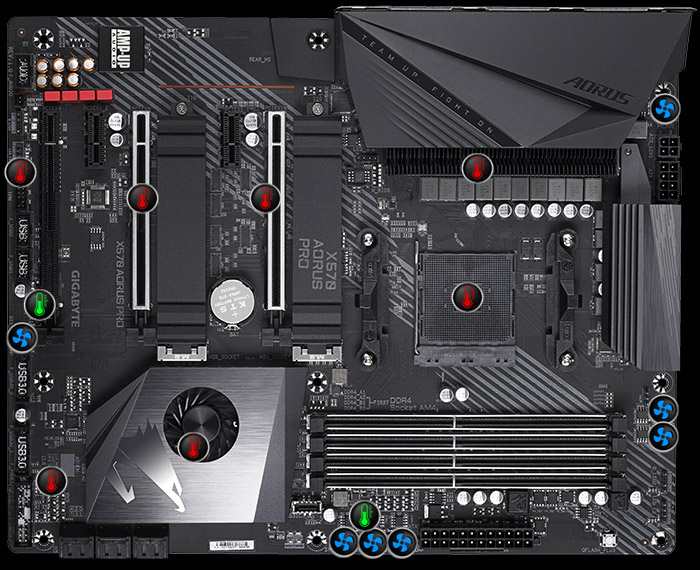

Smart Fan 5

Grâce à Smart Fan 5, contrôlez avec finesse votre PC. Smart Fan 5 permet de gérer les connecteurs de ventilateurs grâce aux différents connecteurs situés sur nos PCB. Smart Fan 5 est compatible avec les ventilateurs PWM pour une gestion optimale des systèmes de refroidissement liquide.

Connecteurs Ventilateurs / Pompe watercooling
Capteurs de température internes
Capteurs de température externes
Nombre de headers pour ventilateurs et capteurs de températures pouvant varier. Fonctionnalités Smart Fan 5 pouvant varier.
Capteurs de température
Headers Hybrid Fan
■ 7 Connecteurs Ventilateurs / Pompes à eau
■ 7 capteurs de température interne
■ 2 capteurs de température externe
■ Headers Ventilateurs Hybrides
■ Ventilateurs et Capteurs interchangeables
■ Compatibilité avec ventilateurs 24W(2AX12V) avec protection surtension
■ Interface Intuitive Fan Control
FAN STOP
Hybrid FAN Header
Logiciel Smart Fan 5

Votre système PC enfin parfaitement silencieux. Fan Stop vous permet de contrôler chaque ventilateur et d'en stopper le fonctionnement en fonction de de températures définies par vos soins.

Contrôle intelligent des ventilateurs
Headers Hybrides pour Ventilateurs

Les Connecteurs Hybrid Fan permettent de détecter si le système de refroidissement emploie un mode PWM ou Tension et s’adaptent en conséquence.

Nouveau Logiciel Smart Fan 5
Choisissez votre mode favoris : de Quiet à Full Speed. Pour chaque ventilateur ou pompe, la ventilation s'effectuera en fonction du scénario souhaité. Chaque ventilateur peut être configuré pour fonctionner à différente vitesse en fonction des sources de températures définies (sauf ventilateur CPU).
AORUS ULTRA DURABLE
Q-Flash Plus
AORUS Q-Flash Plus permet la mise à jour du BIOS via clé USB sans installation du CPU, d'un module de RAM ou d'une carte graphique.

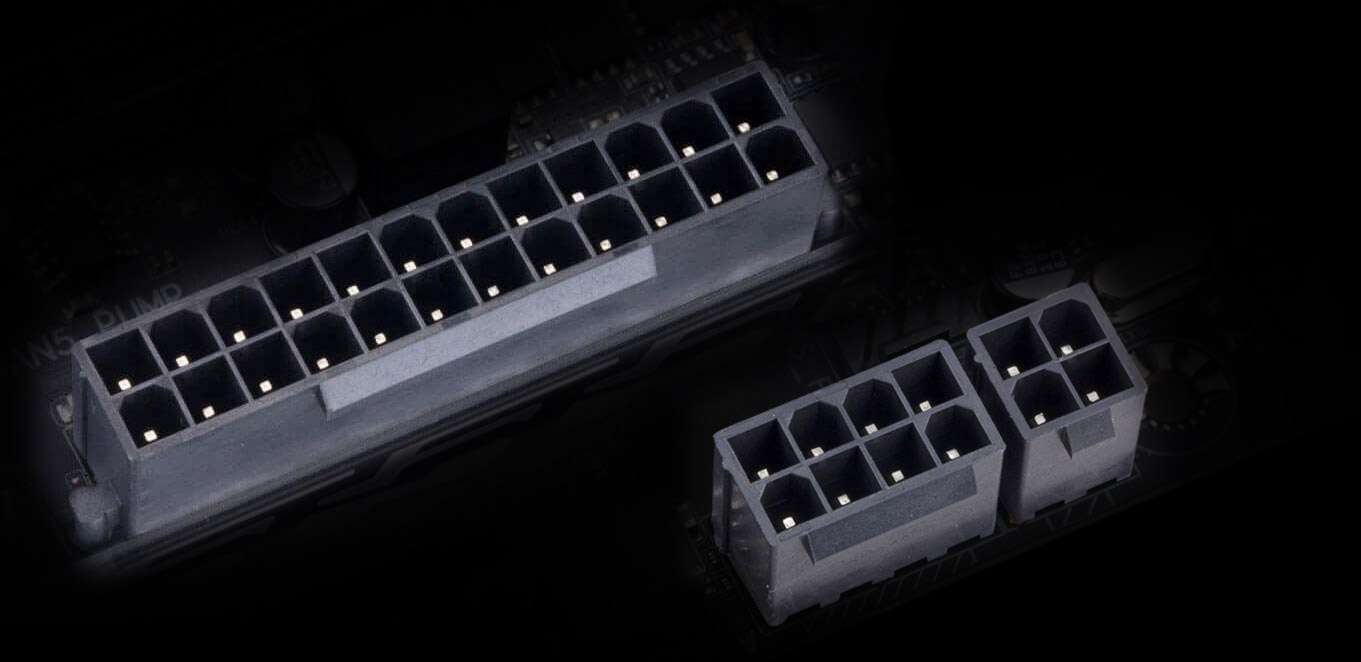

Connecteurs solides d'Alimentation
Les cartes mères AORUS X570 disposent de connecteurs ATX 24 pin & ATX 12v 8+4 pin spécifiquement conçus pour permettre d'assurer stabilité du courant électrique quel que soit le niveau de charge de votre CPU.
Avantages
  1. Surface de contact plus importante
  2. Plus de quantité de métal pour plus de courant
  3. Durabilité et Longévité accrue
Ultra Durable™ PCIe Armor
Technologie de pointe Ultra Durable™ PCIe Armor
Renfort des connecteurs PCIe pour prise en charge des cartes graphiques les plus imposantes.
Ultra Durable™ Memory Armor

En savoir plus sur les solutions AORUS ULTRA DURABLE
En savoir plus sur les solutions AORUS ULTRA DURABLE
Protections contre électricité statique & surtensions
LEDs de diagnostique
Debug Hardware en un regard
LEDs de diagnostique Debug Hardware en un regard Des LEDs embarquées, contrôlées par le BIOS, vous indiquent si votre carte mère rencontre une difficulté. Vous pourrez ainsi diagnostiquer lequel de vos composants (CPU/DDR/VGA/HDD) sera à prendre en main pour corriger le problème rencontré.

* Photo pour référence seulement.
GIGABYTE

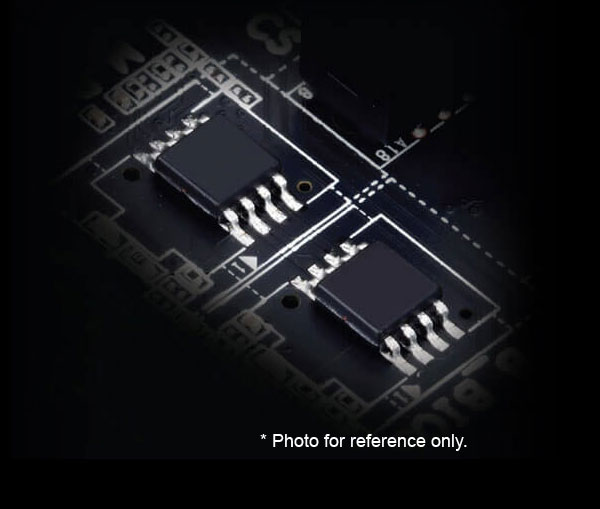

DualBIOS™
Nos cartes mères GIGABYTE proposent l'innovation GIGABYTE DualBIOS™ permettant la totale sécurisation de votre système PC.
”Connecteur-G" pour installation facilitée

Les petits câbles à connecter depuis l’avant de votre boitier sont parfois difficiles à manipuler. Grâce à notre Connecteur-G vous pourrez relier tous les câbles à votre carte mère en une seule manipulation.

EXCELLENCE AORUS
GIGABYTE BIOS & Applications
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
BIOS
Nouvelle interface utilisateur
EASY MODE affichant les informations principales relatives à l'horloge CPU, aux Mémoires, Périphériques de Stockage et Ventilateurs.
Mes favoris
Ajoutez vos items fréquemment utilisés dans le menu favoris pour accès rapides.
Informations Stockage
Informations relatives aux données SATA, PCIE et M.2.
Changelog
Listing des changements avant sauvegarde pour confirmations avant de les appliquer.
Courbe Load Line
Courbe intuitive calibration loadline
APP CENTER
GIGABYTE APP Center vous permet d’accéder à toutes vos Applications GIGABYTE en un clin d’oeil. Grâce à une interface simple et claire, GIGABYTE APP Center vous facilitera l’ouverture de toutes vos applications favorites.
EasyTune™
GIGABYTE EasyTune™ est une interface simple et pratique d’utilisation permettant à tout utilisateur de customiser ses réglages systèmes, par exemple horloges mémoires et tensions, directement depuis Windows. Grâce à Smart Quick Boost, un seul clic sera nécessaire pour automatiquement overclocker votre système pour des performances accrues.
@BIOS
L’application GIGABYTE @BIOS permet de mettre à jour son BIOS depuis Windows en simple clic grâce à une interface visuelle dédiée. @BIOS télécharge automatiquement le dernier BIOS à jour disponible pour votre carte mère. Vous pourrez sauvegarder votre BIOS original et le ré-installer si nécessaire depuis une image.
System Information Viewer
GIGABYTE System Information Viewer vous permet de consulter en un regard, le statut global de votre système. Vous pourrez obtenir de nombreuses informations relatives aux horloges et processeur, gérer vos profils de ventilation, créer des alertes en cas de hausses critiques de température ou enregistrer le comportement de votre PC.
XSplit Gamecaster + Broadcaster: Diffusez vos jeux en tout lieu, à tout instant

Partagez vos plus beaux moments en jeu grâce à XSplit Gamecaster + Broadcaster! Intégrant des fonctionnalités de partage communautaire et discussions en temps réel, vous pourrez jouer tout en étant connecté à vos amis. Il ne vous suffira que d'un clic pour par exemple, diffuser vos exploits sur Twitch.

* Licence Premium XSplit Gamecaster + Broadcaster Premium offerte pendant 1 an.
