تکیه بر مادربرد های Ultra Durable برای رایانه شخصی شما





Ultra Durable 5 – بالاترین سطوح کیفیت در طراحی مدار تغذیه پردازنده
بادوام‌ترین مادربرد‌های ما
گیگابایت یک بار دیگر سطح کیفیت و پایداری مادربرد هایش را با استفاده از فن آوری Ultra Durable 5 افزایش داده است. این فن آوری شامل مجموعه ای از قطعات بسیار با کیفیت با ظرفیت عبور جریان بسیار زیاد در مدار تغذیه پردازنده اصلی، برای رکورد شکنی‌‌های تازه در کارایی، خنک کنندگی، بازدهی و افزایش طول عمر مادربرد است.

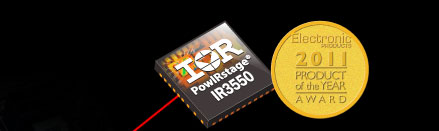

IR3550 PowIRstage®
برترین و تحسین شده‌ترین مدار تغذیه
• ظرفیت عبور جریان 60 آمپری، با حفظ دمای پایین هنگام کارکرد
• تطبیق کامل: مادربرد‌های Ultra Durable 5 از کنترلر‌‌های PWM دیجیتال و IC‌‌های PowIRstage شرکت IR استفاده می کنند تا تامین توان بی نظیری صورت گیرد
• اوج کارایی و بازدهی بی رقیب تا 95%


Optimal CPU/APU Power Design

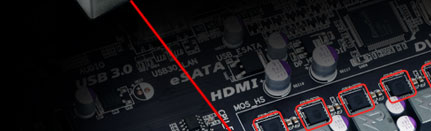

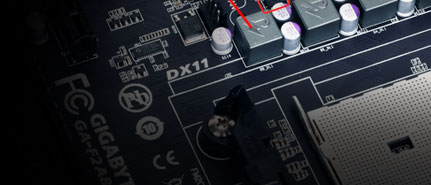

دو برابر مس در برد مدار چاپی
ارایه یک مسیر مطمئن و موثر میان قطعات مختلف برای تامین توان بی نظیر همراه با افزایش قابلیت اورکلاکینگ و کاهش حرارت از ناحیه حساس پردازنده اصلی.

چوک هایی با گنجایش بالا و هسته ای از جنس فریت
 گنجایش 60 آمپر برای پایدارترین تامین توان


* Actual component specifications may vary by model.


قدرت و سرما، درون و بیرون

مادربرد‌های Ultra Durable 5 گیگابایت از IC‌های IR3440 PowIRstage استفاده می کنند که قابلیت عبور جریان 60 آمپری با هدر رفتگی توان کمتر، بازدهی بالاتر و مدیریت حرارتی بی نقص را دارند.

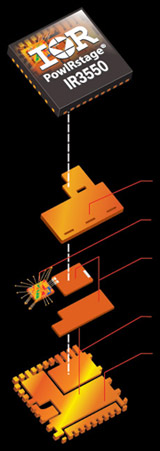

قالب این IC‌ها برای انتقال توان از اتصالات مسی بهره می برند، از همین رو اتلاف توان که به دلیل مقاومت و اندوکتانس بالای رابط‌های سیمی صورت می گیرد، کاهش می یابد.
جنس اتصالات توان میان ماسفت‌ ها از مس است که هدر رفتگی توان را کاهش می دهد و به دفع حرارت کمک می کند.
درایور IC ماسفت های مخصوص International Rectidier
ماسفت High side (Control FET) ولتاژ را به منظور افزایش جریان، کاهش می دهد. ماسفت Low side (SyncFET) هم برای بازدهی بیشتر با یک دیود Schottky مجتمع شده است.
جریان الکتریکی مسیر کوتاهی از اعماق قطعه به سوی control FET (دوره کار فعال) یا Sync FET (دوره کار غیرفعال) و در نهایت گیره مسی طی می کند. این یکی دیگر از دلایل پایدار بودن قطعه و توانایی عبور جریان 60 آمپری آن است.
فریم مسی سفارشی، حرارت را از سیلیکون دور می کند.

طراحی قدیمی مدار تغذیه پردازنده

کنترلر PWM
ماسفت درایورها
ماسفت های High side و Low side قدیمی
چوک
خازن
پردازنده / APU


سوال و جواب درباره مدار تغذیه پردازنده اصلی



مدار تغذیه پردازنده چیست؟
مدار تغذیه پردازنده شامل قطعات مختلفی (کنترلر PWM، ماسفت درایورها، ماسفت های High side و Low side، چوک ها، خازن ها و مدارهای مرتبط) از مادربرد است که وظیفه تامین توان مورد نیاز پردازنده را دارند.

ماسفت چیست؟
یک ماسفت، از مهمترین و حساس ترین اجزای مدار تغذیه پردازنده است، به طوری که مانند یک سوییچ عمل می کند تا به جریان الکتریکی اجازه دهد به پردازنده جریان پیدا کند یا نکند. این عمل توسط درایور ماسفت و کنترلر PWM کنترل می شود. این قطعه همچنین یکی از گران قیمت ترین جزییات مدار تغذیه است.

Power Stage چیست؟
Power Stage یک چیپ است که دربردارنده درایور ماسفت، یک ماسفت High side و دو (برخی اوقات یک) ماسفت Low side است. Power Stage ها در تولیدات پیشرفته استفاده می شوند، از همین رو بسیار کاربردی تر هستند.

ماسفت قدیمی (همچنین شناخته شده با نام D-PAK) چیست؟
یک ماسفت قدیمی از طراحی قدیمی تری برخوردار است. این ماسفت ها در مدارهای تغذیه قدیمی پردازنده استفاده می شوند، جایی که درایور های ماسفت، ماسفت های High side و Low side هرکدام به عنوان یک چیپ مجزا روی مادربرد قرار می گیرند. این قطعات ارزان تر هستند و کارایی کمتری نسبت به Power Stage ها دارند.




طراحی تک واحدی

شرکت IR فن آوری پکیجینگ خود را برای DirectFET تولید کرده است. با این فن آوری قابلیت های کاهش حرارتی و قالب PowIRstage نسبت به پکیجینگ های چند چیپ ستی به طور چشم گیری افزایش یافته است


طراحی تک واحدی

در برابر

طراحی چند چیپ ستی



ماسفت High Side


درایور IC



ماسفت Low Side

حق ثبت در حال بررسی


دیگر قالب های قرارگیری ماسفت ها به طور چند چیپ ستی هستند. ماسفت های high side، low side و درایور IC پهلو به پهلو کنار یکدیگر قرار می گیرند و فضای بیشتری از برد را اشغال می کنند، درحالی که باعث کمبود انرژی الکتریکی هم می شوند.
ماسفت High Side (ماسفت های قدیمی)

ماسفت Low Side (ماسفت های قدیمی)

IC درایور (درایور ماسفت)

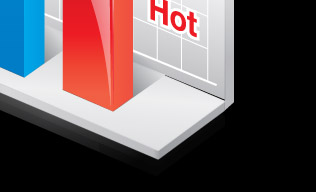

بسیار خنک،   بسیار کارآمد،  بسیار توانمند

بازدهی بالا = هدررفتگی کمتر توان = `حرارت کمتر = طول عمر بیشتر



IC های IR3550 PowIRstage نسبت به ماسفت های رقیب بسیار خنک تر و بهینه تر هستند. از همین رو طول عمر آن ها بیشتر و قابلیت های اورکلاکینگ آن ها بالاتر خواهد بود.


ماسفت قدیمی


ماسفت با (RDS(on پایین

Ultra Durable™ 4 Design
IR3550 PowIRstage®

Ultra Durable™ 5 Design


نتایج ارایه شده تنها برای مقایسه می باشد. بسته به پیکره بندی سیستم ممکن است نتایج متفاوتی به دست آید.
*60 درجه سلسیوس دمای پایین‌تر، با استفاده از IR3550 PowIRstage چهار فاز و دو برابر مس بیشتر در برد مدار چاپی در مقابل ماسفت چهار فاز D-Pak با قابلیت بارگذاری 100 آمپر در 10 دقیقه بدون تجهیز به هیت سینک در تست ها.

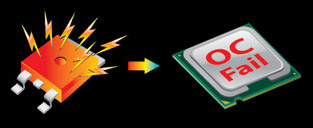

ICهای IR3550 PowIRstageنسبت به دیگر ماسفت ها خنک تر خواهند ماند، از همین رو سطوح بالاتری از اورکلاکینگ را در اختیار کابر قرار خواهند داد. هرکدام از قطعات در مدار تغذیه یک حداکثر دمای کاری خواهند داشت. به محض رسیدن به آ ن نقطه، اضافه کردن ولتاژ آن ها را از کار خواهد انداخت و اورکلاک بی نتیجه خواهد ماند. از آنجایی که IR3550 PowIRstage قادر است در دمای بسیار پایین فعالیت کند و ولتاژ بیشتری نسبت به قطعات قدیمی تر دریافت کند، اورکلاکرها پتانسیل بیشتری برای افزایش ولتاژ خواهند داشت.

دمای خنک تر = قابلیت اورکلاک بیشتر

پایداری ماسفت ها در اورکلاکینگ
دمای بیش از حد
توان ناکافی برای اورکلاکینگ
IR3550
PowIRstage®
عالی
Lower RDS(on)
MOSFET
(Also known as WPAK, PowerPak MOSFET...)
خوب
Traditional MOSFET
(Also known as D-Pak MOSFET... )
قابل قبول


ظرفیت بسیار بالای عبور جریان

مادربردهای Ultra Durable 5 مجهز به ICهای (Power Stage) با گنجایش بالا و چوک هایی با هسته فریت که گنجایش 60 آمپر را خواهند داشت، به همراه 2 برابر مس در برد مدار چاپی، بالاترین پایداری و دوام در تامین توان را ارایه خواهند کرد.
ICهای Power Stage با 60 آمپر
IC‌های Power Stage با ظرفیت عبور جریان 60 آمپری، اتلاف توان کمتر، راندمان بالاتر و مدیریت حرارتی بی‌نقص


2 برابر مس بیشتر
در برد مدار چاپی



کیفیت درون و بیرون
با اینکه وجود اجزای بسیار با کیفیت در مادربرد های Ultra Durable از بیرون قابل رؤیت نیستند، اما این قطعات اطمینان می دهند که با فعالیت سخت خود بازدهی بیشتر، صرفه جویی در توان بهتر، دمای پایین تر سیستم، قابلیت های اورکلاکینگ بیشتر و طول عمر بالاتر محصول را به ارمغان می آورند. این تضمین فن آوری Ultra Durable گیگابایت است.

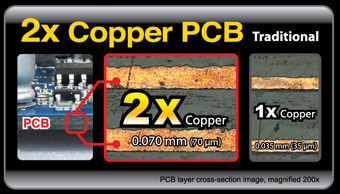

PCB (Printed Circuit Board)
2 برابر مس بیشتر = 2 انس مس در PCB = وزن لایه مسی30.48 cmx30.48 یک PCB با ابعاد 30.48 سانتی متر در 30.48 سانتی متر (یک فوت مربع)، 56.7 گرم (2 انس) وزن دارد.

لایه مسی
ضخامت
2 برابر مس
0.070mm (70 µm)
1 برابر مس
0.035mm (35 µm)
چوک با هسته فریت و گنجایش بالا

خازن تمام جامد

Power Stage

2 برابر مس بیشتر
در لایه داخلی
لایه امواج

لایه برق رسانی


فابریک گلاس جدید

لایه زمینه

لایه امواج




مزایای 2 انس مس در طراحی برد مدار چاپی

حرارت کمتر
ظرفیت بیشتر اورکلاکینک
بازدهی توان بهتر
امپدانس تا 2 برابر کمتر
تداخلات الکترومغناطیسی
 کمتر
ایمنی بهتر در برابر تخلیه الکتریسیته ساکن


طراحی برد مدار چاپی با 2 برابر مس یکی از ویژگی های انحصاری گیگابایت است باعث می شود تا عبور برق میان تک تک اجزا نسبت به بارگذاری های معمول توان به طور موثرتری صورت گیرد و حرارت از نواحی حساس توان رسانی به پردازنده اصلی دفع می شود. این امر برای اطمینان حاصل کردن از توانایی مادربرد برای تحمل بارگذاری بیش از حد در هنگام اورکلاکینگ یک ضرورت است.



Ultra Durable™ 4 Classic

مادربردهای مجهز به فن آوری Ultra Durable 4 Classic (نسل چهارم و کلاسیک مادربردهای بسیار بادوام) گیگابایت دارای تعدادی فن آوری انحصاری هستند که به مشتریان و کاربران ما این تضمین را می دهند که بالاترین سطح امنیت را بر روی رایانه خود در اختیار خواهند داشت. این ویژگی های ذاتی از اشکالات و خرابی های روزمره سیستم جلوگیری به عمل می آورند.



ایمنی در برابر رطوبت

PCB های جدید از جنس فیبر شیشه فشرده تر

با استفاده از ماده ترکیبی جدید فیبر شیشه در ساخت PCB که فاصله بین بافت های فیبر در آن کمتر است، باعث شده نفوذ رطوبت به لایه های داخلی PCB نسبت به مادربرد های قدیمی بسیار سخت تر شود. به همین دلیل احتمال ایجاد اتصال کوتاه و خرابی های سیستم بر اثر رطوبت هوا بسیار کمتر خواهد شد.

بافت های جدید
PCB های جدید از جنس فیبر شیشه
PCB های قدیمی فیبر شیشه


بافت های قدیمی

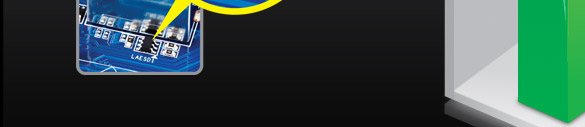

ایمنی در برابر تخلیه الکتریسیته ساکن

IC هایی با مقاومت بالا در برابر تخلیه الکتریسته ساکن

در ساخت تمامی مادربردهای Ultra Durable 4 Classic گیگابایت از میکروچیپ IC های با کیفیت بسیار بالا استفاده شده که از بالاترین درجه کیفی مقاومت تخلیه بار الکترواستاتیک (ESD) نسبت به IC های قدیمی برخوردارند. میزان ESD ایجاد شده در IC های این مادربردها تا سه برابر بیشتر از IC های قدیمی است. این امر کمک بزرگی به حفظ امنیت مادربرد، قطعات و در نهایت تمام سیستم در برابر صدمات ناشی از الکتریسیته ساکن می شود، مشکلی که این روزها بسیار شایع است.

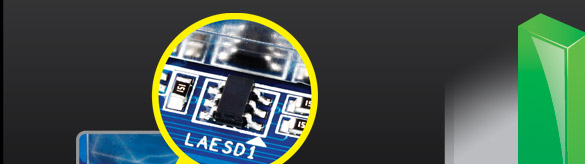

IC های بسیار مقاوم در برابر تخلیه الکترواستاتیکی (ESD)
IC هایی با مقاومت معمولی در برابر تخلیه الکترواستاتیکی (ESD)




ایمنی در برابر قطع ناگهانی جریان

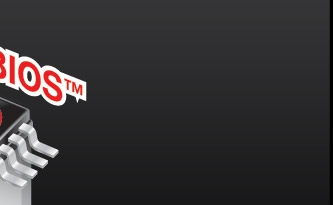

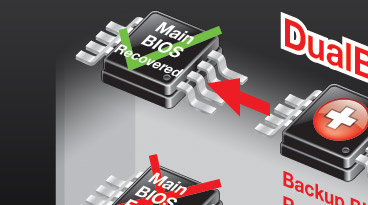

DualBIOS؛ IC های ضد نوسانات برق

اگر جریان برق منزل شما به هر دلیلی به طور ناگهانی قطع شود، مادربردهای UD4 Classic گیگابایت با طراحی ویژه خود اطمینان حاصل می آورند که رایانه شما از نظر سخت افزاری دچار هیچ صدمه ای نشود. تمامی مادربردهای Ultra Durable 4 Classic گیگابایت مجهز به فن آوری انحصاری بایوس دوگانه (DualBIOS) هستند که از پاک شدن اطلاعات بایوس جلوگیری کرده و در زمان قطع ناگهانی برق و در مواقع بحرانی اطلاعات بایوس اصلی را از روی بایوس پشتیبان بازیابی می کنند.

بازیابی بایوس

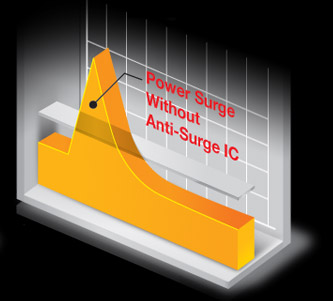

همچنین این مادربردها مجهز به ICهای مخصوص مقاوم در برابر نوسانات الکتریکی هستند که از مادربرد و رایانه شما در برابر هرگونه نوسانات جربان برق محافظت می کند. به این ترتیب رایانه شما در برابر هرگونه عمل برق رسانی نامنظم و غیرمعمول ایمن خواهد بود.

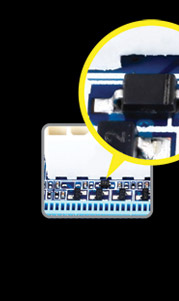

IC های ضد نوسانات برق
بدون IC های ضد نوسانات برق

IC های ضد نواسانات برق بسته به مدل ممکن است متغیر باشند.



ایمنی در برابر دمای بالا

خازن های تمام جامد؛ ماسفت هایی با RDS(On) پایین تر

استفاده از قطعات ویژه در ساخت مادربرد های گیگابایت باعث مقاومت بیشتر محصول در برابر دمای بالا در شرایط بسیار حساس داشته و در عین حال از افزایش بیش از حد مجاز دمای سیستم نیز جلوگیری می کند. استفاده از خازن های کاملا جامد در تمامی مادربردهای Ultra Durable 4 گیگابایت نه تنها باعث کاهش دمای کلی برد شده است، بلکه مادربرد را در برابر دمای بسیار بالا مقاوم تر می سازد. استفاده از ماسفت های با RDS(on) پایین تر نیز باعث کاهش چشمگیر دمای کاری در مقایسه با ماسفت های قدیمی شده است.

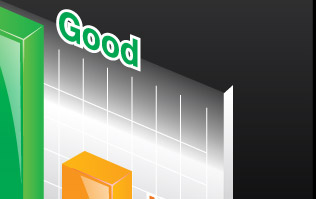

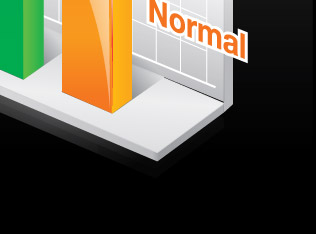

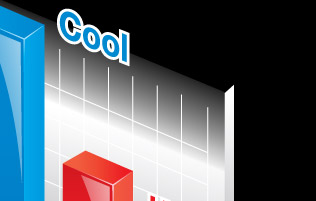

مقایسه خازن ها
طراحی با خازن های تمام جامد
طراحی با خازن های قدیمی



مقایسه ماسفت ها

طراحی با ماسفت هایی با RDS(on) کمتر

طراحی با ماسفت های قدیمی
طراحی ماسفت های با RDS(on) کمتر ممکن است با توجه به مدل متغیر باشد.
