設計コンセプト
GIGABYTE AORUS X470 Gaming マザーボードには、 ワシの翼にインスパイアされた設計コンセプトが採用されています。I/O アーマーの洗練されたデザインは、翼の形に似ていますが、 爪のマークや風の流れのデザインは、翼の印象的な空力的特徴からインスピレーションを受けています。 フィンアレイ技術、ヒートパイプ、金属強化ベースプレート、統合 I/O シールドを含む AORUS X470 マザーボードボードの新機能は、 飛行中のイーグルウイングの運動の効率的でクールな性質を反映しています。
RYZEN 5000 シリーズ対応
本 GIGABYTE AM4 マザーボードは、最新の AMD Ryzen 5000 シリーズ・プロセッサーをサポートしています。 また、AMD Ryzen 4000, 3000, 2000 および 1000 シリーズ・プロセッサーと互換性があります。 AMD Ryzen 5000, 4000, 3000, 2000, 1000 シリーズ互換
AMD StoreMI テクノロジー
GIGABYTE X470 マザーボードは、AMD StoreMI テクノロジで PC の可能性を最大限に引き出します。 StoreMI は従来のストレージデバイスを高速化し、ブート時間を短縮し、ユーザーエクスペリエンスを向上させます。この使いやすいユーティリティは、SSD の速度と HDD の大容量を1つのドライブに統合し、読み取り/書き込み速度を向上させ、データのパフォーマンスを驚異的に向上させさせます。

AMD StoreMI の利点:
・PC 動作ををすばやく、スムーズに
・システム起動から、アプリケーション起動までのコンピュータ応答性を最適化
・手頃な価格で HDD 容量で SSD パフォーマンスを提供
・ユーザーのコンピューティング動作を自動的に学習して、キーファイルにすばやくアクセス

本機能の詳細は AMD 公式ウェブサイトをご参照ください: https://www.amd.com/en/technologies/store-mi
1
8+4 Solid Pin CPU Power Connector
2
Power / Reset & Clear CMOS buttons
3
Intel 11ac 2x2 WAVE2 WIFI
4
Base Plate & I/O Shield Armor
5
USB 3.1 Gen.2 (Type-C + Type-A)
6
Intel GbE LAN
7
Thermal Armor with Built-in Digital LED
8
USB DAC-UP 2 Ports
9
UEFI DualBIOS with BIOS Socket
10
Durable Black Solid Caps
11
ESS SABRE DAC
12
WIMA Audio Capacitors
13
Realtek ALC1220-VB
14
High-End Audio Capacitors
15

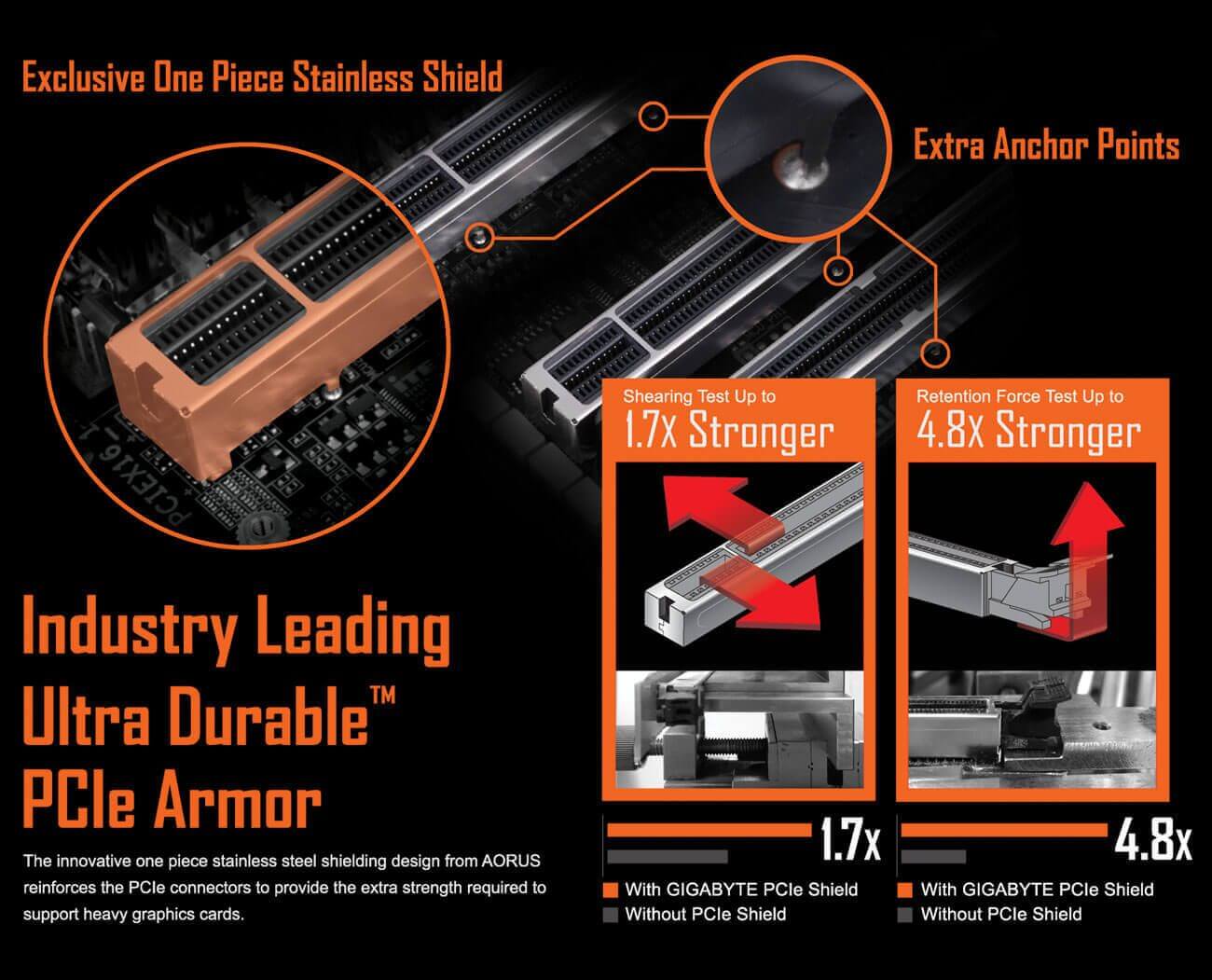

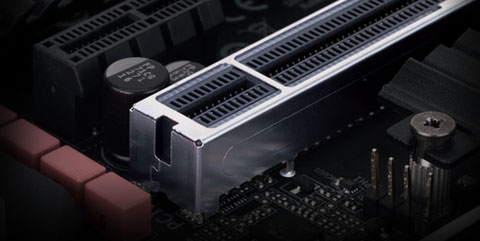

Ultra Durable PCIe Armor
16
10+2 IR Digital Power Design
17
Fins-Array Heatsink
18
Supports AMD Ryzen Processor
19
Dual Channel DDR4, 4 DIMMs
Ultra Durable Memory Armor
20
Solid Pin Main Power Connector
21
Swappable Overlay for Accent LED
22
USB Type-C Front Panel Connector
23
Dual M.2 Connector with Dual Thermal Guard
24
All New Heatsink Design
25
RGB FUSION 2.0
- Addressable LED Header*2
- RGB LED Header*3
AORUS PERFORMANCE

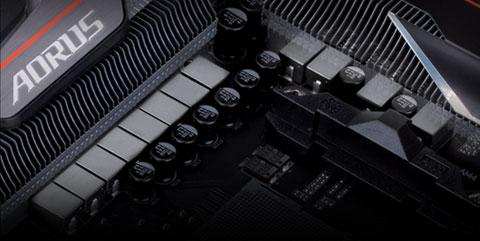

10+2 デジタル電源フェーズ設計
IR Digital PWM 採用
X470 AORUS Gaming 7 WIFI マザーボードは、10+2 IR デジタル電源フェーズ設計を採用しています。
100% デジタル PWM コントローラーと 8+4 ピン補助電源構成により、新 AMD Ryzen CPUへの安定した電源供給を満たします。
10+2 フェーズ設計

• 10 フェーズ Vcore + 2 フェーズ SOC (Memory Controller) 電源
• 各 VCore Phase 40A 容量・各 SOC Phase 50A 容量
• サーバー級耐久度
• 高電流耐性
• 低発熱
高性能 VRM ヒートシンク設計
Fins-Array Technology
  1. グラフィックカードで培った、放熱用フィン設計「Fins-Array Heatsink」により、従来型ヒートシンク形状に比べ放熱面積を拡大

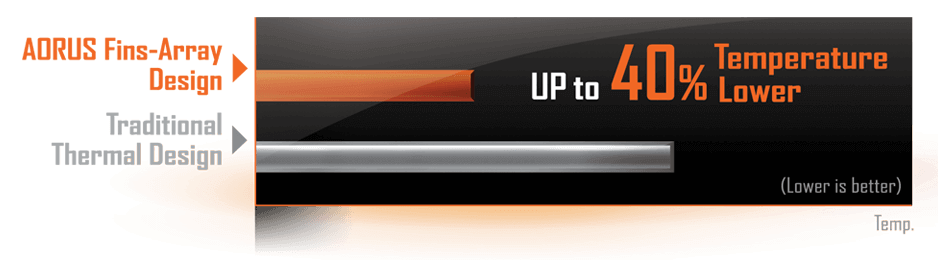

  2. 従来型ヒートシンク形状に比べ、最大 40% 低い動作温度を実現
ベースプレート + 一体型 I/O リアパネル
超耐久かつ組み込み易さを実現
  1. 一体化されたベースプレートにより、マザーボードを補強

  2. 一体化された I/O バックパネルにより、ケースへの取り付けがいっそう楽に

  3. 電源 & リセット・ボタンの搭載により、マザーボードのテストがより簡単に

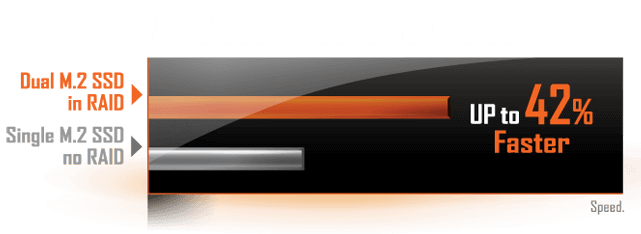

Dual NVMe M.2 PCIe SSD (RAID 構築可能)

PCI-E x4 NVMe PCIe SSD
AORUS マザーボードは、システムの可能性を最大限に引き出すパワーユーザー向けに M.2 技術を提供することに重点を置いています。

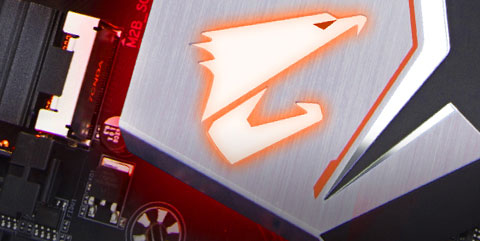

AORUS M.2 Thermal Guard
高性能 M.2 NVMe SSD
GIGABYTE マザーボードの M.2 サーマルガードは、ストレージドライブを最大限に活用したいパワーユーザーにとって重要です。 GIGABYTE M.2 サーマルガードは、M.2 のサーマルスロットリングとボトルネックを防ぎ、これらのストレージデバイスの熱を放散して減少させます。
温度上昇に伴うスロットリングを防止
AORUS PERFORMANCE の詳細

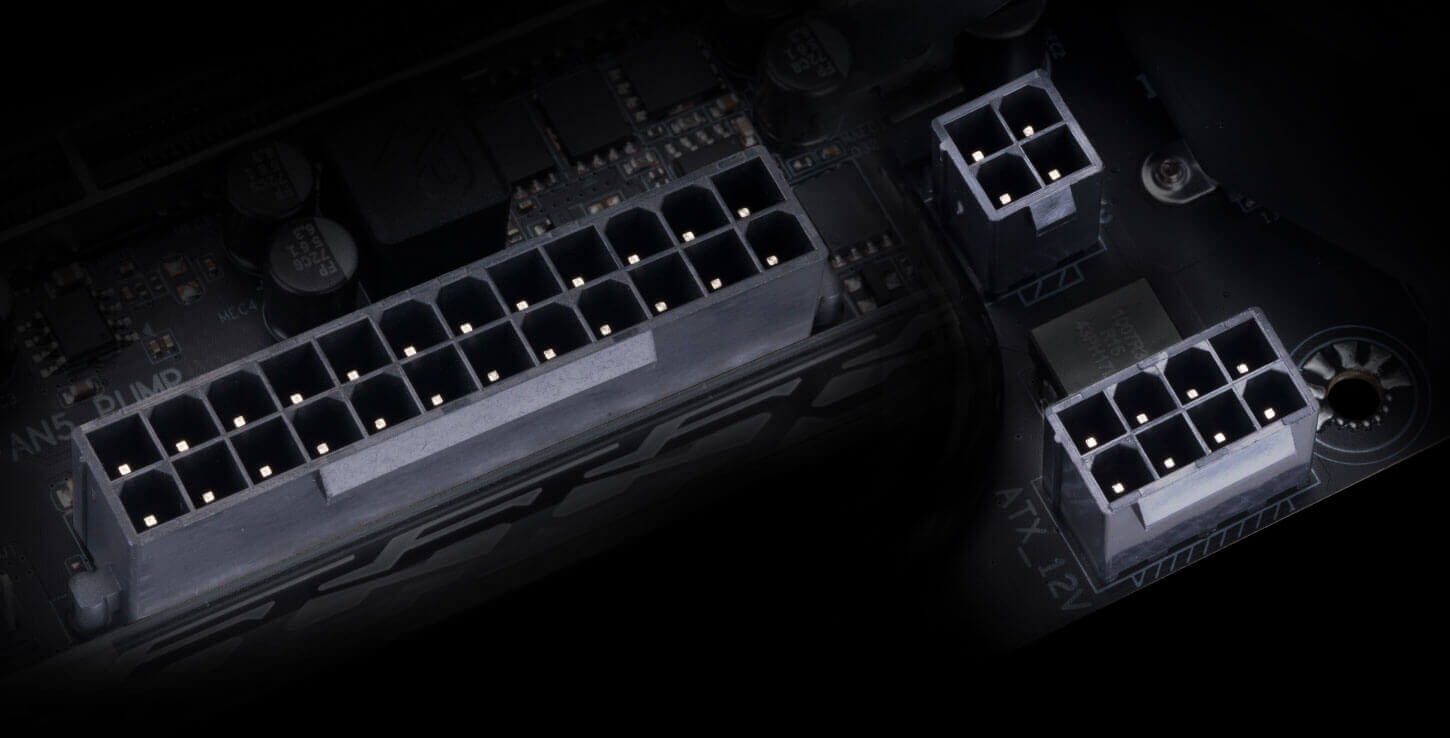

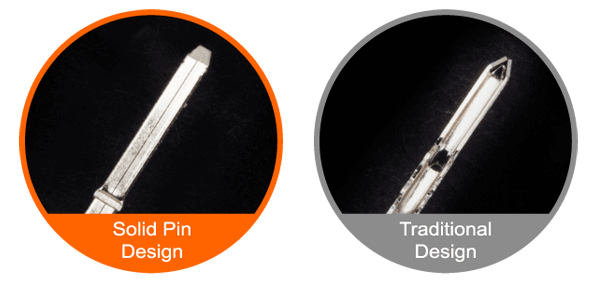

Solid ピン電源端子
確実な接続による電源安定化
AORUS X470 マザーボードには、CPU OC 時に安定した電源を供給するために、メッキされた ATX 24ピン & ATX 12V 8ピン+4ピン電源コネクタが装備されています。
Solid Pin ピン電源端子
  1. 確実な接続
  2. 低発熱
  3. Ultra Durable 超耐久
Immersive VR
Gaming Experience

> Full HD 解像度表示に比べ、VR 表示を 90 FPS 以上で行うにはグラフィックス性能がより必要です。
> ゲーミング PC こそ VR を体験するのに最適です。

VR ゲーミング PC の推奨環境*
■ Graphics Card: NVIDIA GTX 1050 / AMD R9 290 or greater, Compatible HDMI 1.4 video output
■ CPU: AMD Ryzen 7 series processor
■ Motherboard: GIGABYTE AMD X470 / X370 motherboards
■ Memory: 8GB RAM or greater
■ USB Ports: 3x USB 3.0 ports plus 1x USB 2.0 port or greater
■ OS: Windows 10 64-bit or newer
*フルシステムな推奨構成については、VR ベンダーの Web サイトをご確認してください。

Any copyrighted images or trademarks displayed are the property of their respective owners and are shown for reference purposes only. Reference herein does not constitute or imply affiliation or endorsement of Gigabyte products by the respective trademark owners. VR Gaming photo for reference only.

AORUS AUDIO
ALC1220-VB Immersive Gaming ViBes
Realtek 高音質 HD Audio
Smart Headphone Amp 付きの ALC1220 120dB SNR HD Audio はオーディオ機器のインピーダンスを自動的に検知・設定し、音量不足や音割れを防止します。
最新の ALC1220-VB チップはフロント&リア入力の SN 比が向上し、戦闘中のボイスチャットでの聞き間違え防止等に役立ちます。
チャット時の
聞き間違い防止
より高いフロント・ダイナミックレンジのマイク入力端子により、ゲーマーはより鮮明に喋ることができます。

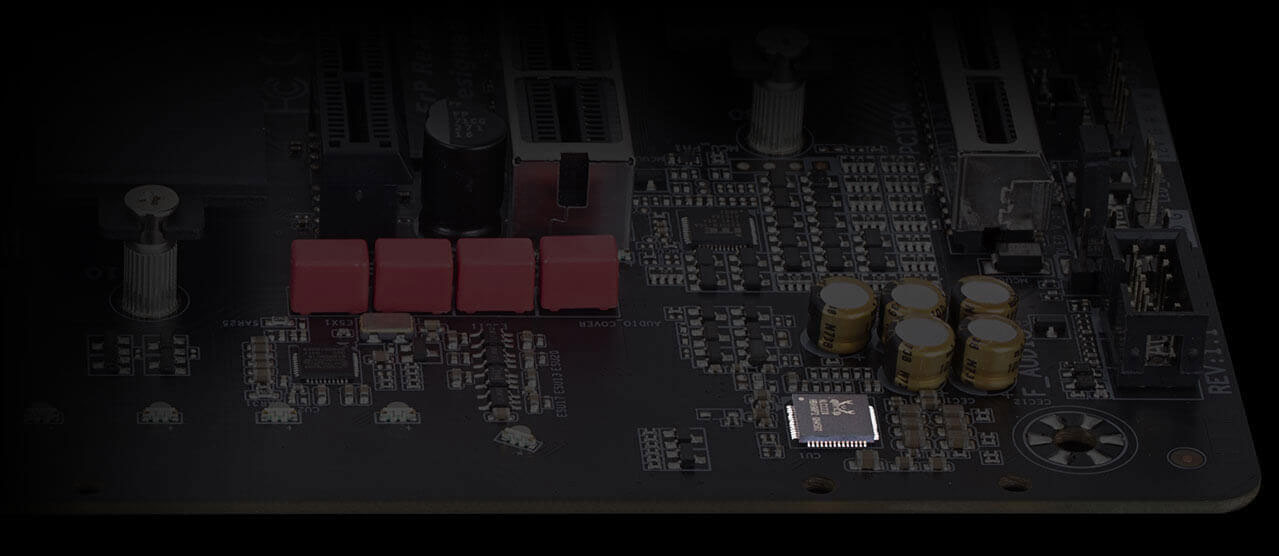

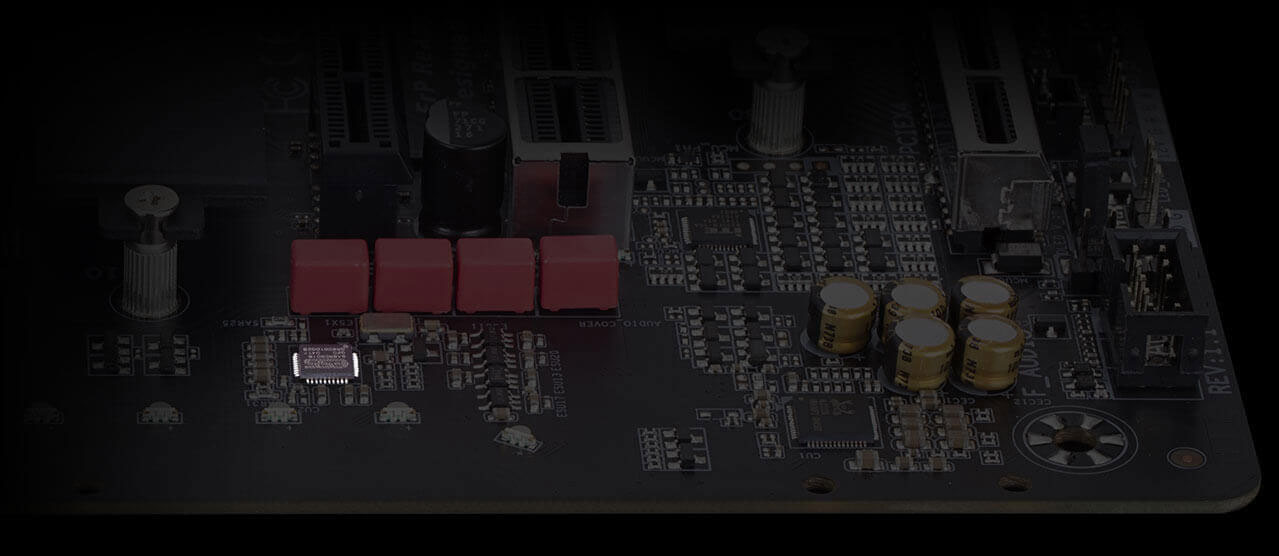

1220-VB + ESS SABRE DAC
ESS SABRE DAC
Realtek ALC1220-VB
WIMA + Nichicon Fine Gold
精密信号発振器
ESS SABRE DAC ES9118
HESS SABRE DAC (ESS 9118)
高ダイナミック・レンジ (SNR 125dB)
高解像度再生 (32bit, 384kHz PCM)
超低 THD+N (THD+N -112db)
Hi-Fi Codec (Realtek ALC1220-VB)
Realtek ALC1220-VB Codec により、サラウンドサウンド・オーディオや DSD 対応の音楽の再生が以前より高音質になりました。

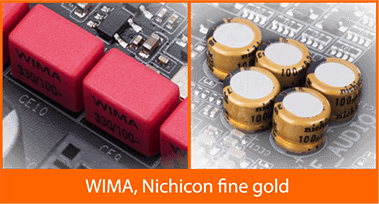

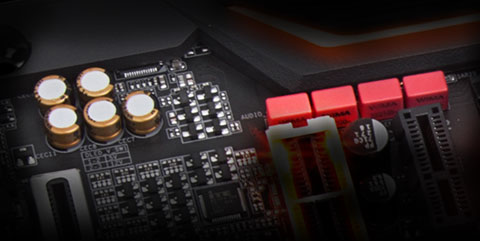

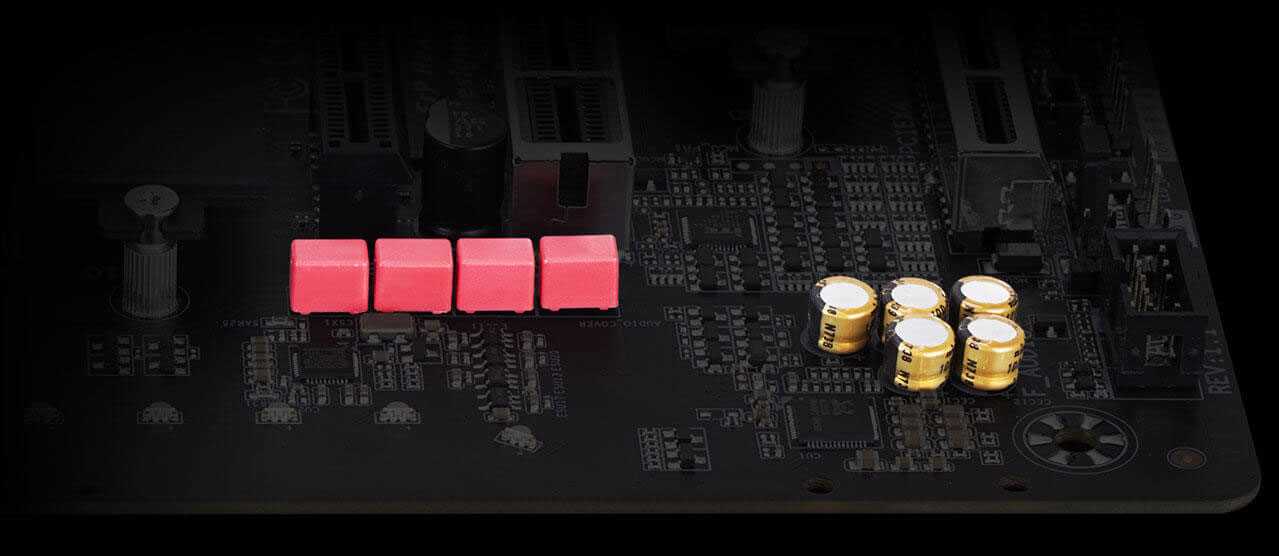

スタジオ級音響コンデンサ (WIMA + Nichicon Fine Gold)

スタジオ品質の品質を保証するために、WIMA と Nichicon Fine Gold コンデンサを使用してシステム全体に電力を供給します。

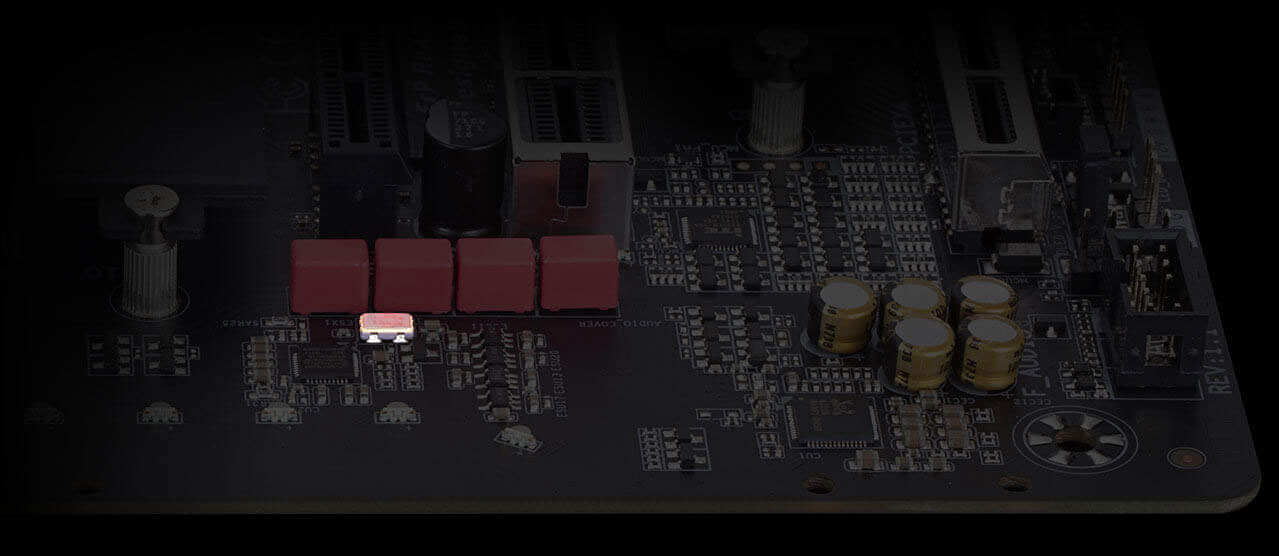

精密信号発振器 (TXC OSCILLATOR)

各オーディオチップに、精密なタイミング信号を提供します。

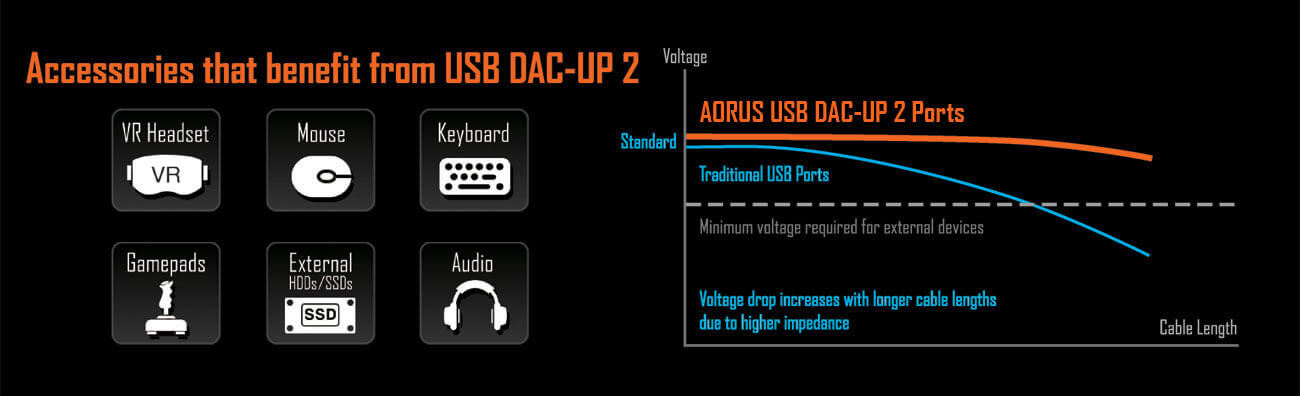

USB DAC-UP 2 専用電源回路付き可変電圧 USB ポート搭載

AORUS マザーボードの USB DAC-UP 技術は USB DAC-UP 2 に進化したことにより、
電圧の低下やノイズの無い電力を供給することが可能です。

AORUS CONNECTIVITY
ギガビットの壁を越えろ!

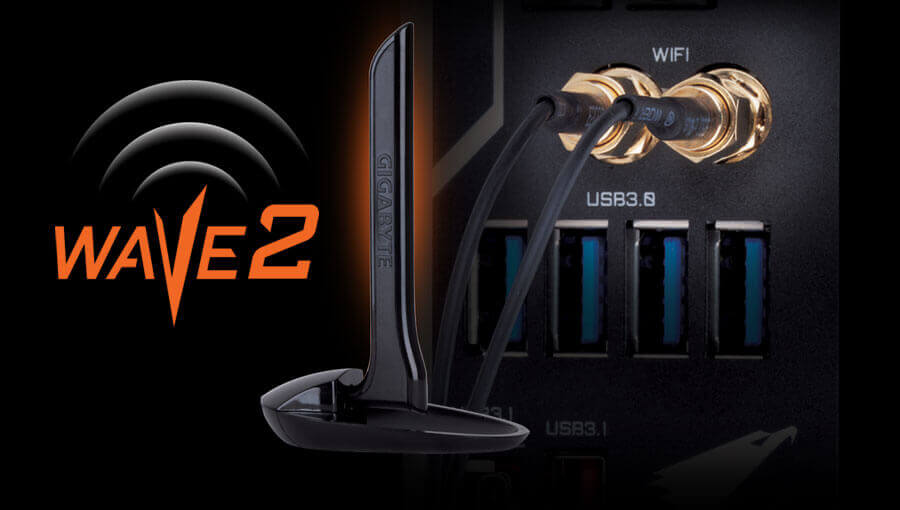

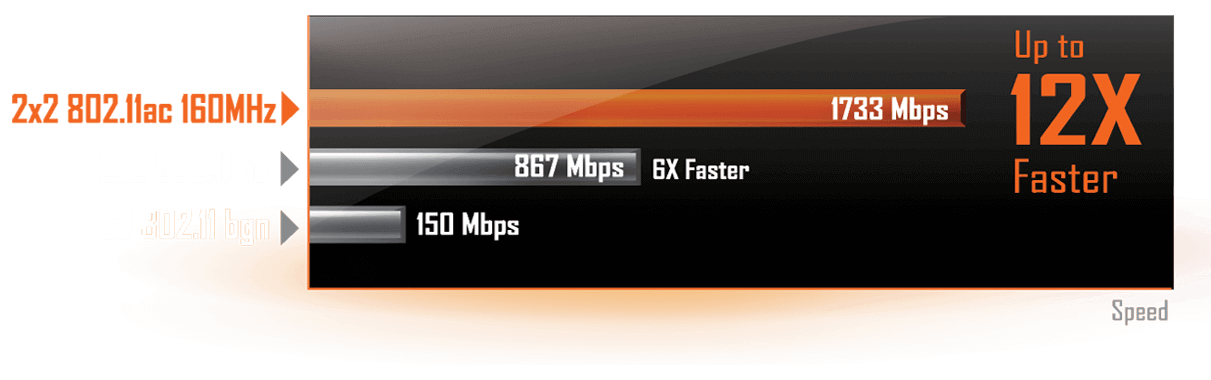

Intel 次世代 Wireless ソリューションは、802.11ac Wave 2 機能をサポートし、 スムーズなビデオストリーミングや優れたゲーム体験などを、最大 1.73Gbps のスピードによって実現します。 これは前世代と比較して2倍のスピードです。

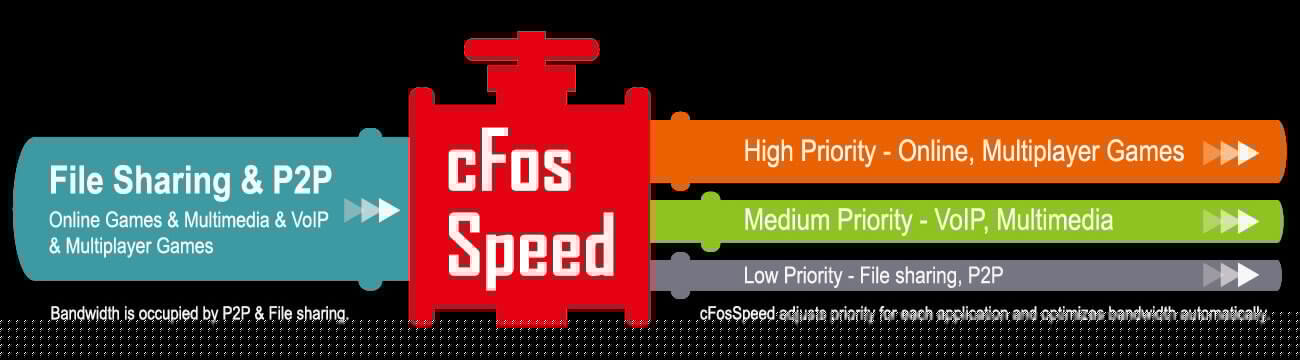

ギガビット LAN と cFosSpeed 搭載

高品質かつ遅延の少ない、途切れることのないゲーム接続のために、利用可能な最速の接続を自動的に優先します。

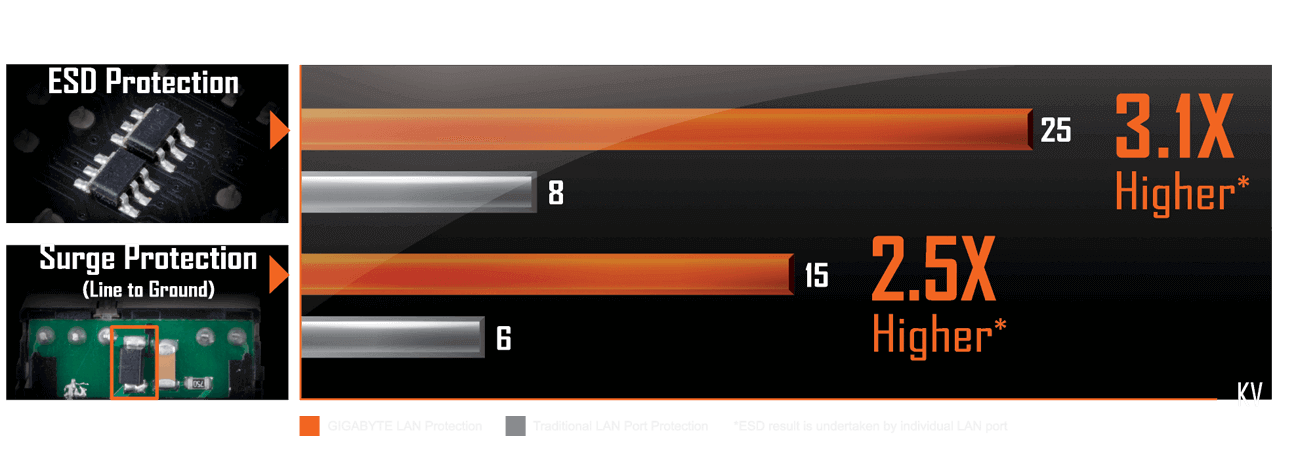

業界最先端の静電気 & サージ防止機能搭載
GIGABYTE マザーボードは、従来の IC と比較して高い静電放電(ESD)耐性を持つ高品質の IC マイクロチップを使用しています。 これにより、静電気やラインサージから、マザーボードとそのコンポーネントをより安全に保護することができます。 (USB & LAN ポート)
AORUS CONNECTIVITY の詳細
USB Type-C フロント・パネル用コネクタ

USB Type-C はリバーシブル接続が可能な新しいコネクタであり、 本マザーボードはフロント・パネルでも使用できます。

高速 USB 3.1 Gen. 2
最新の USB 3.1 Gen. 2 は、驚異的な 10Gb/s 転送速度を提供します。 既存の USB デバイスとの互換性があり、USB 3.1 Gen. 1 より2倍高速です。
Connecting the Future - USB Type-C
・次世代のマルチコネクタ
・ リバーシブル接続可能な USB Type-C (USB 3.1 Gen. 2)
AORUS STYLE
RGB Fusion (デジタル LED 対応)

AORUS マザーボードは、RGB Fusion 2.0 によるはデジタル LED に対応しています。 RGB Fusion 2.0 は、PC のオンボードおよび外部 LED テープを制御する能力をユーザに提供します。AORUS マザーボード上の RGB Fusion 2.0 は、 デジタル LED サポートでアップグレードされました。オンボードオプションと外部LEDテープ*により、各 LED がデジタルアドレス可能なため、ユーザーはさらに多くのパターン、スタイル、イルミネーションを体験できます。

AORUS Gaming マザーボードは、 5V または 12V のデジタル LED テープに対応しています。 RGB LED との融合には、9つの新パターンとさまざまな速度設定があります。

Multi-Zone Light Show Design
AORUS マザーボードは業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。
RGB Fusion 2.0 Software
RGB Fusion APP
RGB Fusion 2.0 Ready
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

GIGABYTE RGB Fusion APP

GIGABYTE の 最新 RGB Fusion アプリにより、マザーボード上の LED 機能を簡単に設定することが可能です。 ※制御可能な機能はお客様環境によって異なります。

RGB Fusion は、すべての対応デバイスを一体化して制御を可能にするソフトウェアです。
LED 照明を同期させ、好きなようにすべての LED をカスタマイズすることができます。 RGB Fusion の詳細についてはこちら

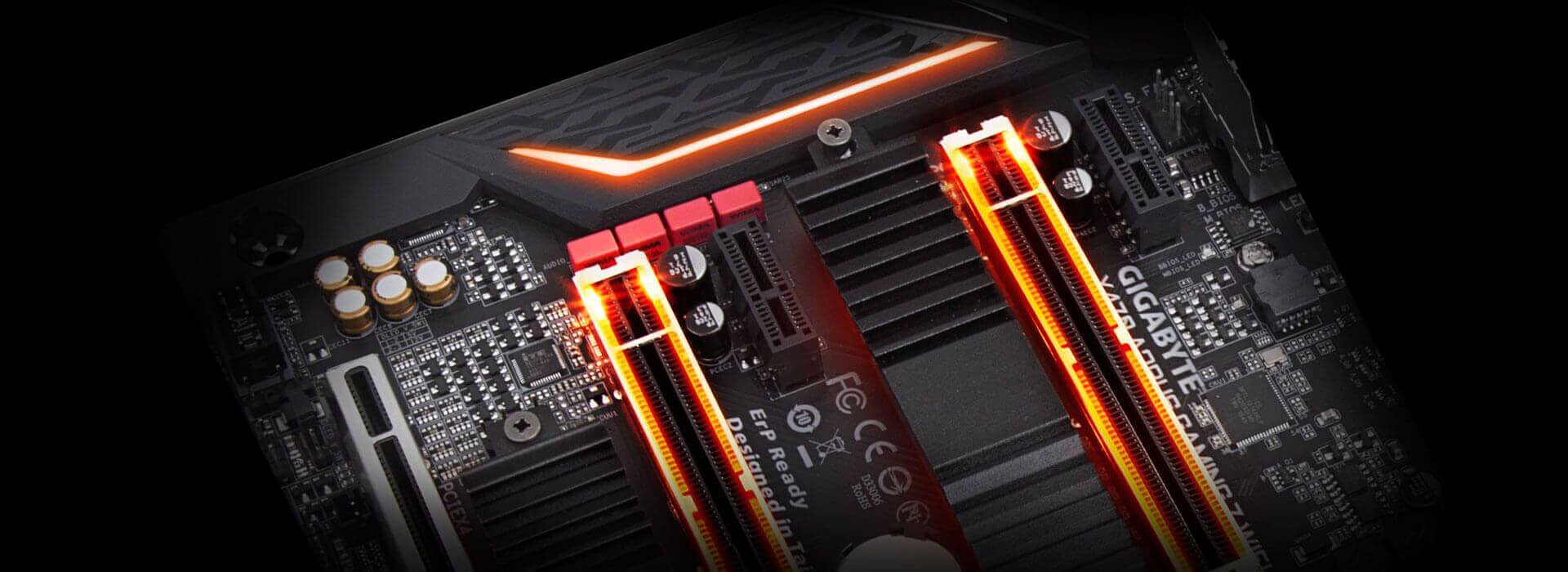

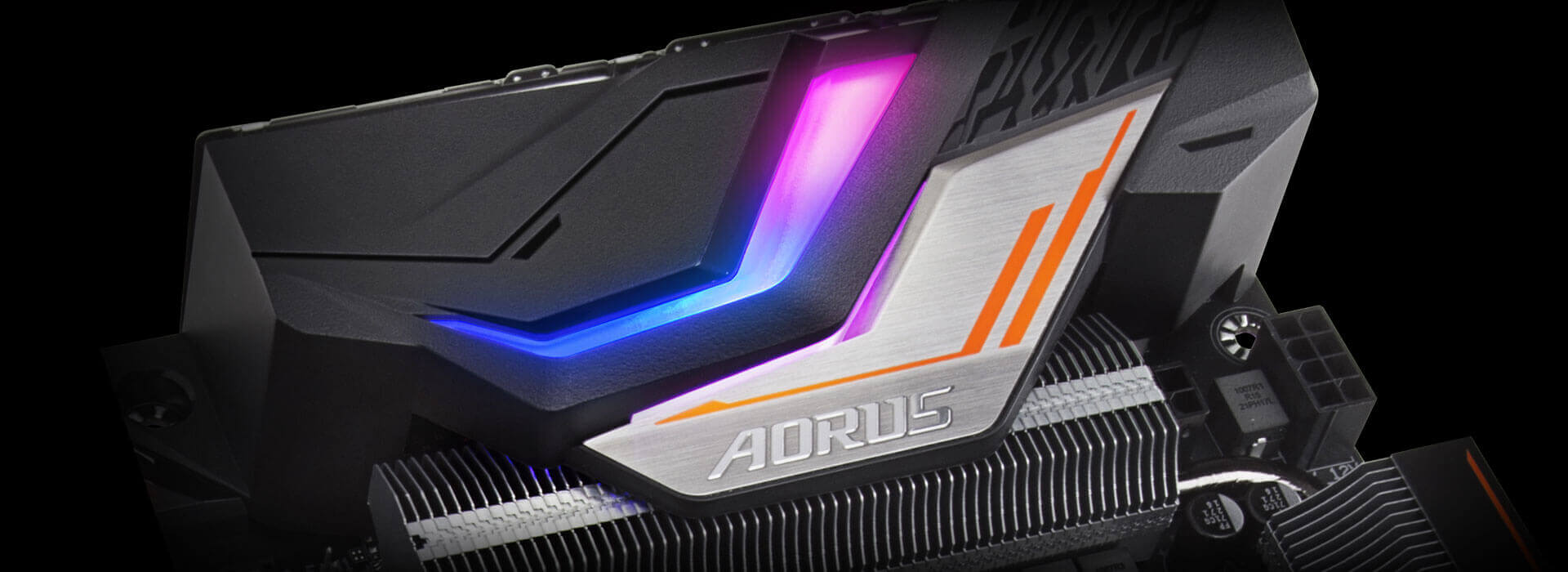

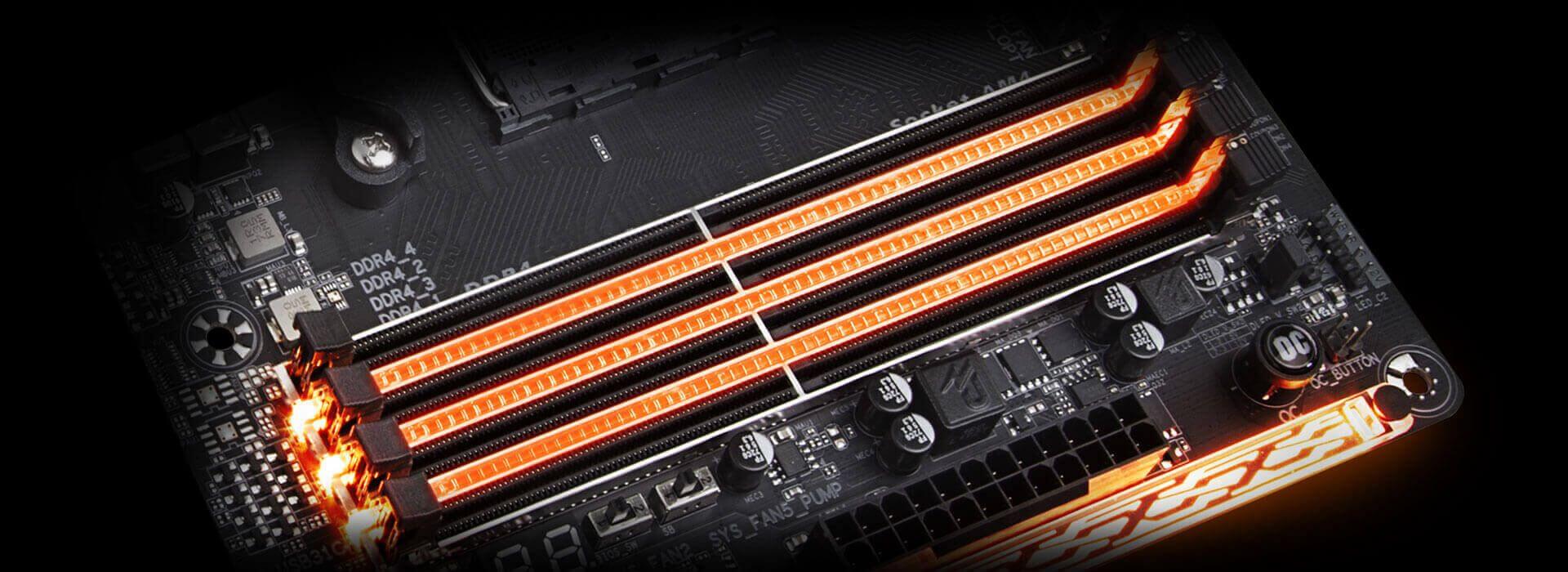

Surround Lighting

各ゾーン(CPU、メモリ、アーマー、オーディオ、PCI-Express、そしてアクセント LED PCH オーバーレイなど)には高輝度 RGB LED が装備されています。 それらがすべて設定され、点灯されると、あなたのシステムは今までにないように輝くでしょう。

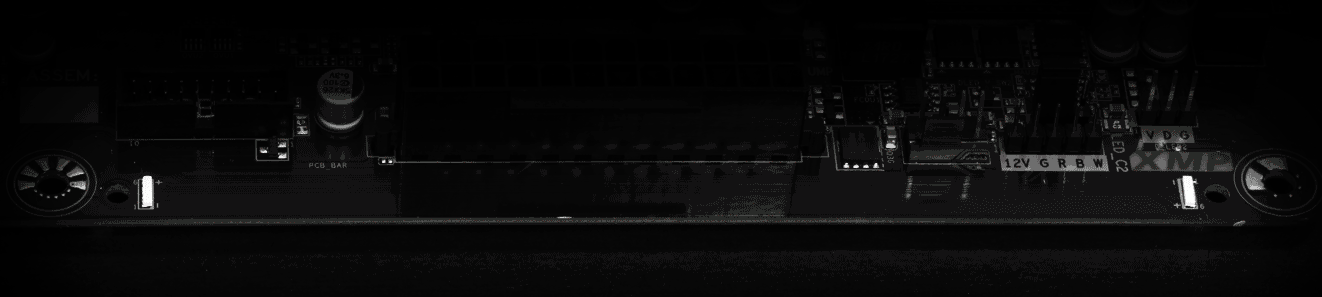

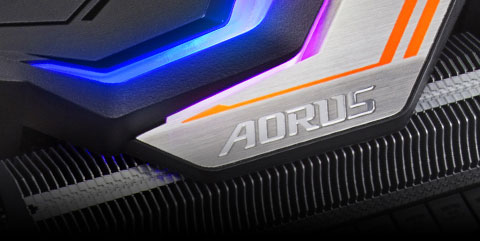

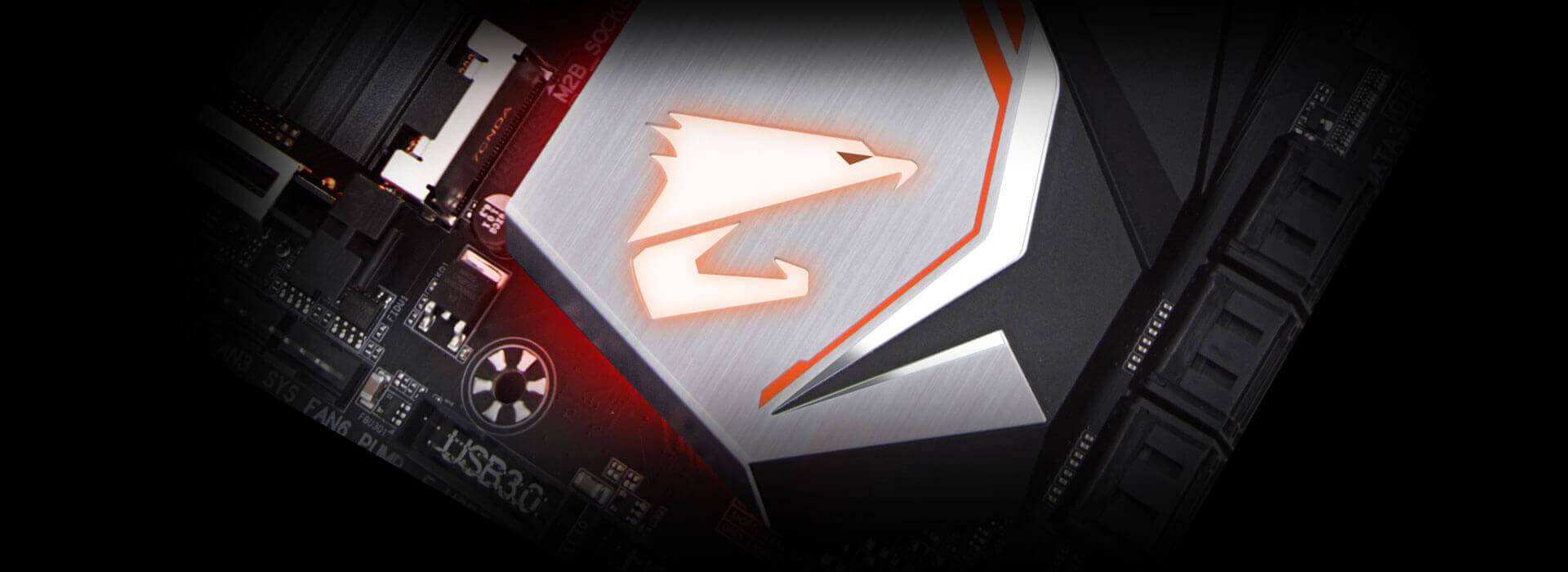

交換可能なオーバレイを搭載した Accent LED

AORUS マザーボードには、交換可能なオーバレイを搭載した Accent LED があります。これは RGB Fusion 技術の一部です。 交換可能なオーバレイ部分は、ユーザーによってデザインがカスタマイズ可能です。

写真はイメージです。

リンク から Accent LED オーバレイ用のデザインをダウンロードできます。

AORUS STYLE の詳細
RGBW & UV LEDテープ対応
RGBW/-UV LED テープ用のピンヘッダ搭載

照明が足らない場合は、市販の12V RGB, RGBW または RGB/UV LED テープを RGBW ピンヘッダに接続し、 RGB Fusion アプリで制御することが可能です。RGBW LED テープは専用の白色 LED を搭載しており、色表現が広がります。

RGBW ピンヘッダによる White & RGB/UV LED テープ対応
RGB/UV Color
RGB/UV LED テープは、蛍光灯で PC を照らすことができます。 UV 反応性ケーブルを使用すると、PC が光る輝きを放つことができます。
True White Color
RGBW ライトストリップは、R/G/B による不正確な混合白色ではなく、純粋な白色を生成することができます。
Richer Color
専用の白色 LED を使用すると、LED テープはカラースケール上でより豊かでより明るい色を生成することができます。
RGB Calibration
異なる LED テープには異なる RGB ピン定義があることがあり、 RGB Fusion ソフトウェアは各ピンを最適な互換性のために再配置できます。
AORUS COOLING
Smart Fan 5

Smart Fan 5 によって、 高性能ゲーミング PC であっても最適な冷却状態を維持できます。

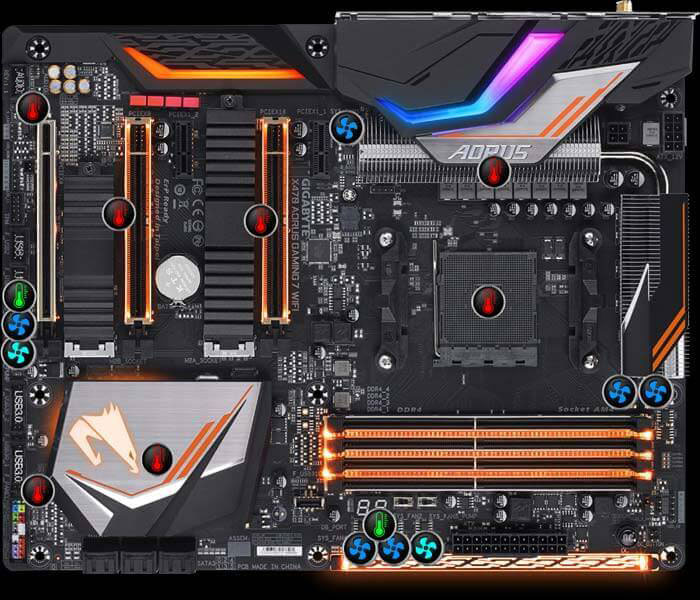

Smart Fan 5 では、マザーボード上の複数の温度センサーによって、ファン端子ごとに制御を行うことが可能です。 また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、PWM および Voltage 両モードに対応しています。

ファン用ピンヘッダ
ファン用ピンヘッダ
内部温度センサー
外部温度センサー
ファンピンヘッダーと温度センサー数についてはモデルによって異なる場合があります。
Smart Fan 5 機能についてはモデルによって異なる場合があります。
温度センサー
ファン用ピンヘッダ
Temperature センサー用ケーブル x 2
■ 8 ファン用ピンヘッダ
■ 7 温度センサー
■ 2 外部温度センサー
■ 全ファン用ピンヘッダ Hybrid 化
■ 温度センサー別ファン制御可能
■ 高電流対応 24W (2A x 12V)
■ 高精度ファン制御可能

本マザーボードでは、ファンストップで完全な静寂を実現できます。 温度が指定されたしきい値を下回ったときに停止するよう、ファンを設定可能です。

Intelligent Fan Control Design

Hybrid Fan Pin Headers

水冷設定を完全に制御しよう! Smart Fan 5 は、ハイブリッド・ファンピンヘッダーを介して流量に関する最新の情報を受け取り、PC の水冷を完全に制御できます。
すべてのハイブリッド・ファンヘッダーは、 PWM または電圧モードが異なるファン/ポンプの いずれであっても、自動的に検出して最適な設定を行います。

AORUS COOLING の詳細
New Smart Fan 5 Software
Interoperable Sensors and Fans
各ファンは任意の温度センサー入力に応じて回転数を設定することが可能です。(但し、CPU ファンは除く。)
Fan Curve
温度対回転数%のグラフを使用して、ファンの設定を行うことが可能です。

お好みに応じて、Quiet(静音)からFull Speed(全開)まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。

AORUS ULTRA DURABLE

GIGABYTE 特許取得済 Double Locking Bracket
Ultra Durable
メモリ・アーマー

AORUS 独自のワンピースステンレスシールド設計により、 ESD の発生を防止するだけでなく、PCB の歪みや捻れ、プレートの曲げを防ぎます。

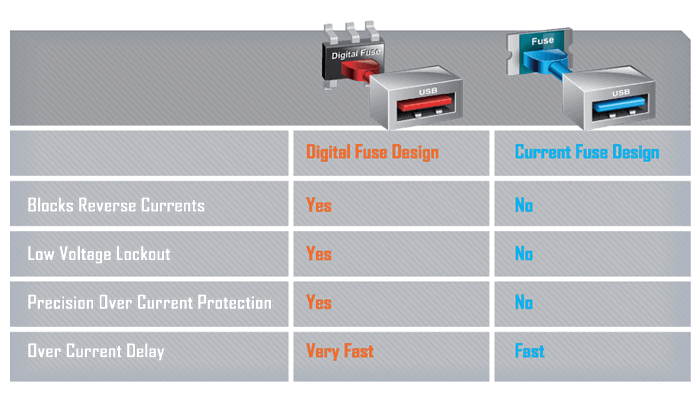

USB フューズ付

本マザーボードは、高速でより高い精度で反応するデジタルヒューズが搭載されており、 外部デバイスから予期しない電圧がかからないようにすることで、過電流ダメージを回避することができます。

デジタル
フューズ
電流がトリガポイントに達するとアクティブになります。このデザインは従来のヒューズよりはるかに正確です。
AORUS ULTRA DURABLE の詳細

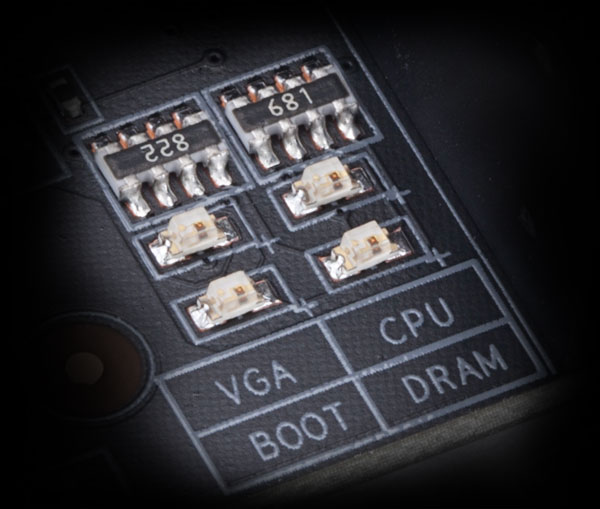

診断用 LED
トラブルを瞬時に切り分け
・ハードウェアの問題を瞬時に特定可能
・問題の切り分け作業を短縮し、ダウンタイムを低減
*写真はイメージです。
GIGABYTE Patented
DualBIOS Design

GIGABYTE Ultra Durable マザーボードは GIGABYTE 独自機能である DualBIOS を搭載します。DualBIOS は貴方の PC でもっとも重要な BIOS を保護いたします。 GIGABYTE DualBIOS とは、マザーボード上に Main BIOS と Backup BIOS という 二つの BIOS チップがあることを意味します。これにより、ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによる BIOS 故障から保護いたします。

長寿命 Durable Black 固体コンデンサ

AORUS マザーボードは 最高品質の固体コンデンサを搭載しており、高負荷な動作環境下でも最大効率を発揮いたします。 これにより、限界に挑戦しつつ、安定性や耐久性を重視するユーザでは安心して利用できます。CPU の負荷に関わらず、超低 ESR 特性を発揮いたします。

AORUS EXCELLENCE
GIGABYTE BIOS & アプリケーション
EasyTune
@BIOS
System Information Viewer
3D OSD

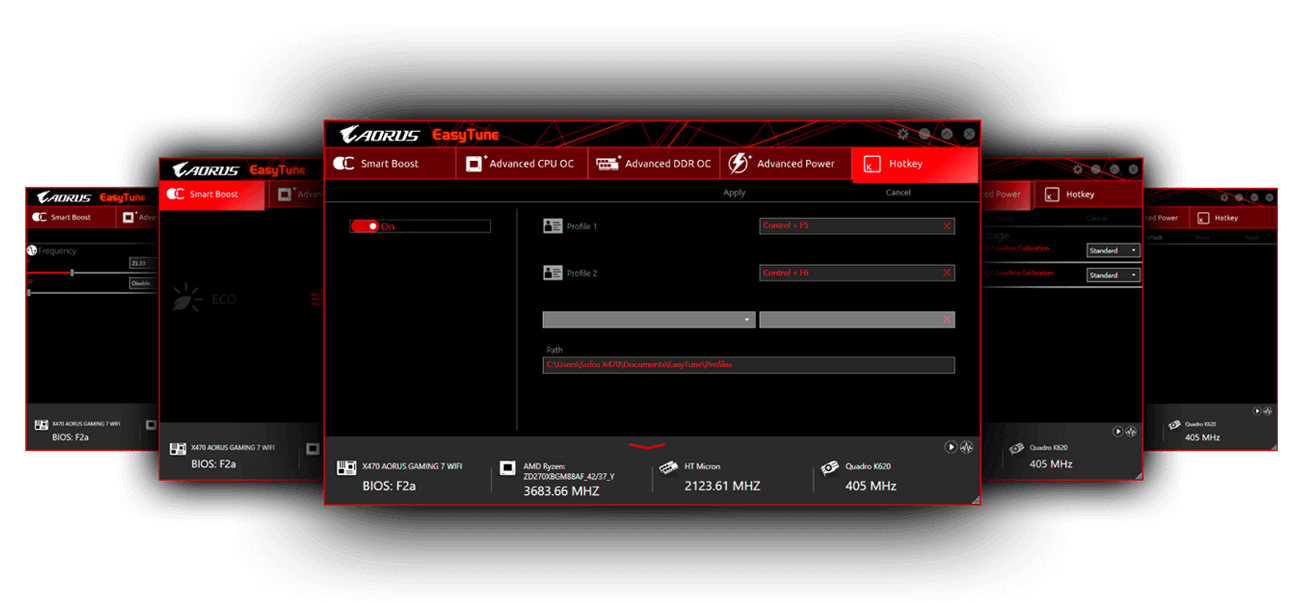

EasyTune
GIGABYTE EasyTune により、 CPU やメモリのオーバークロックを行うことができます。
また、Smart Quick Boost 機能を使用して簡単に PC の性能を引き出すことが可能です。

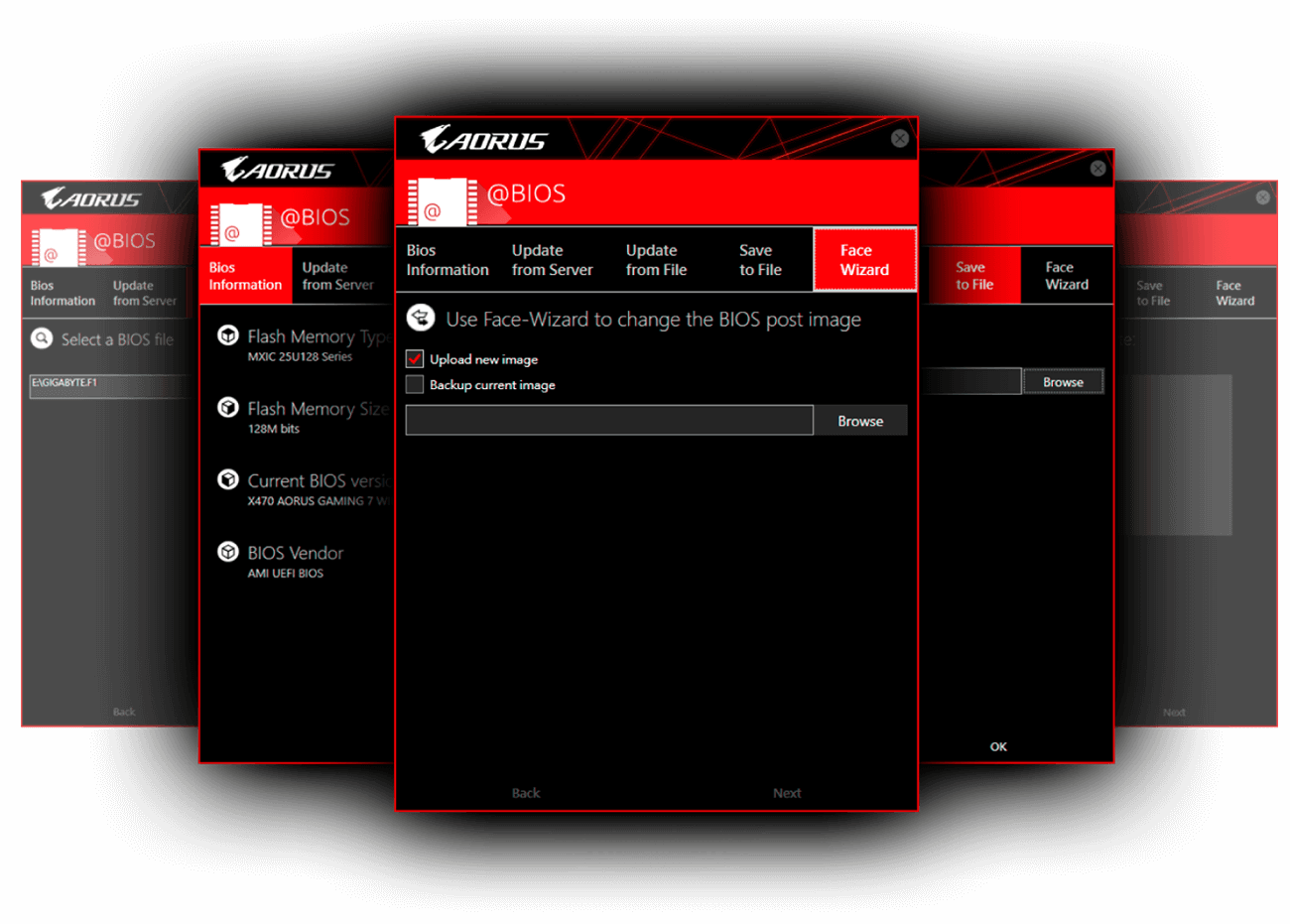

@BIOS
GIGABYTE @BIOS アプリにより、Windows 上から BIOS を更新することが可能です。GIGABYTE のサーバーから最新版をダウンロードまたは任意のファイルから更新することができます。また、現在の BIOS をファイルに保存し、復元する機能もあります。

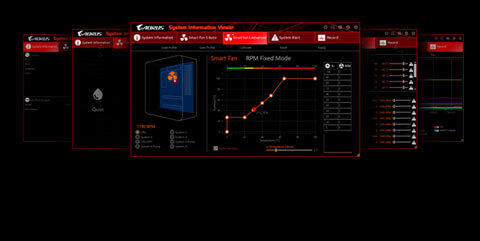

System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。

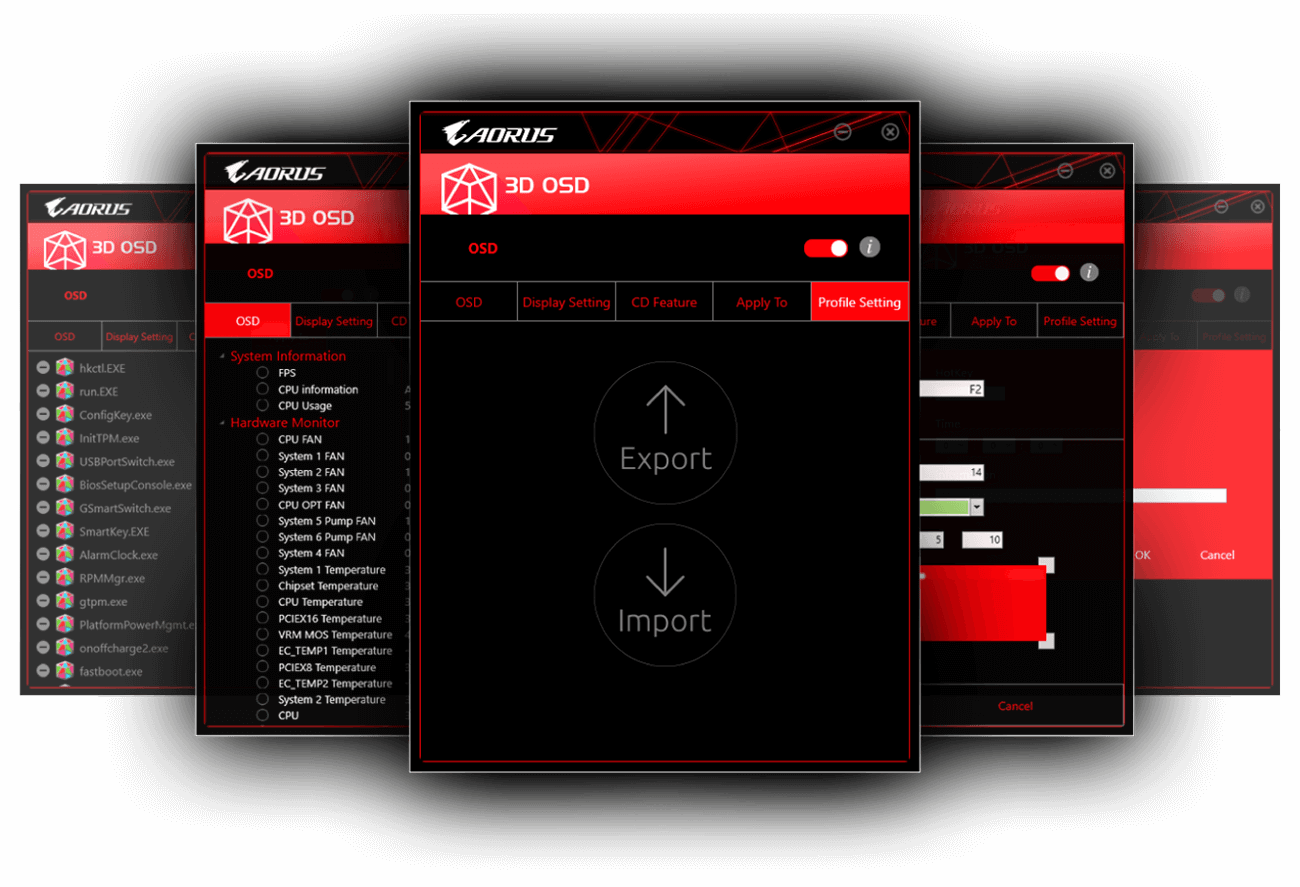

3D OSD
3D OSD では、ゲーム中にシステムの状況を表示させることができます。
これにより、スクリーンを切り替えることなくシステムの状況を把握することが可能です。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

本 AORUS マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。
リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium ライセンスが1年間分、付属しています。

CEC 2019 対応

ワンクリックで省エネ
GIGABYTE マザーボードは CEC 2019 の準備が整いました! California Energy Commission(CEC)規制は、 PC システムの消費電力を測定します。選択した主要コンポーネントを搭載したマザーボードは、 CEC 2019 省電力要件を満たしています。
