DESIGN CONCEPT

Wings of Excellence

AORUS は鷹の攻撃的な性質と狩猟の腕前からインスピレーションを受けています。
鷹が鋭利な爪を駆使して、効率的かつ精度高く獲物を素早く捕える所が、AORUSのイメージです。

1
6 Phases IR Digital VRM Solution with PowIRstage
2
Front USB 3.1 Gen.1 Type-C
3
Advanced Thermal Design
• Extended Heatsink
• 2 in 1 PCH + M.2 Heatsink
• 1.5mm Thick Thermal Pad
4
HDMI 2.0
5
DisplayPort
6
Intel i219v GbE LAN
• cFosSpeed Internet Accelerator
7
Intel CNVi 802.11ac 2x2 Wave 2 WIFI & BT 5
8
DualBIOS
9
Audio Solution
• ALC1220-VB Audio
• High-End Audio Capacitors
10
Solid Pin Power Connectors
• 24 Pin ATX Power Connector
• 8 Pin CPU Power Connector
11
Supports 9th and 8th Gen Intel Core Processors
• Dual Channel DDR4, 2 DIMMs with Ultra Durable Memory Armor
• XMP Support
12
M.2 Connector
• PCIe 3.0 x4 Dual Mode
• 1 with Thermal Guard
13
RGB FUSION 2.0
• Addressable LED Header*1
• RGB LED Header*1
14
Ultra Durable PCIe Armor
AORUS PERFORMANCE

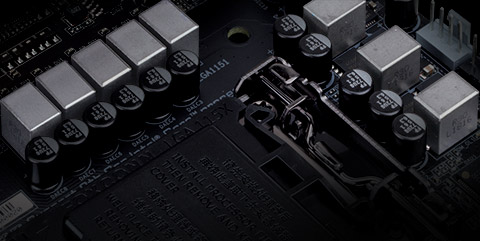

6+2 フェーズ電源設計
Z390 I AORUS PRO WIFI は、IR デジタル PWM コントローラと PowlRstage MOSFET による、 全デジタル CPU 電源設計を採用しています。各電源フェーズはそれぞれ最低 40A の電力供給が可能であり、最新の第9世代 Intel Core プロセッサーの性能を最大限引き出します。
DDR4 XMP 4400MHz 以上*

最新の AORUS マザーボードでは、高クロックの XMP 対応メモリが動作するよう、 各種テスト&チューニングして 4400MHz 以上の動作検証を行っています。
マザーボード上の XMP 機能を有効化することによって、このクロックを選択することが可能です。

XMP とは?

DDR4 メモリーモジュールの定格クロックは 2133MHz です。 それ以上のクロックで動作させるためには、オーバークロックにかなりの経験と手間が必要です。 その手間を省略するために、各メモリーベンダーは予め設定された XMP プロファイルというものをご用意いたました。 これにより、簡単にメモリーの性能を向上させることができます。

* メモリモジュールによって XMP プロファイルの内容は異なります。 詳しくは、各マザーボード別のメモリー対応リストをご参照ください。

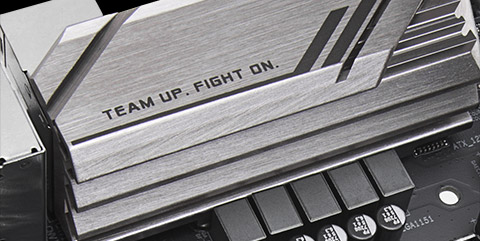

Advanced Thermal Design
Z390 I AORUS PRO WIFI は、高性能ヒートシンクと高性能サーマルパッドを使用した高効率な熱伝導設計を採用しており、究極の MOSFET 冷却性能を提供します。
ギガビットの壁を越えろ!

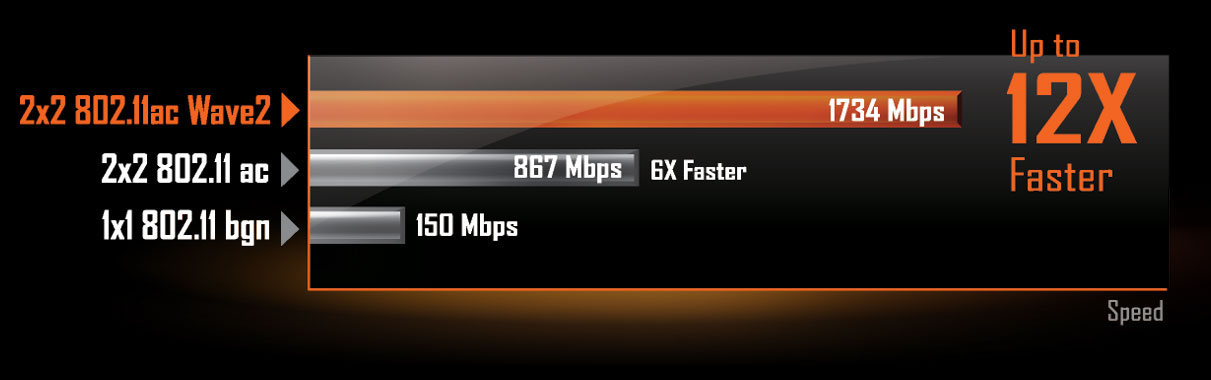

Intel 802.11ac Wave2 CNVi WIFI + Bluetooth 5 機能を搭載
Intel 次世代 Wireless ソリューションは、802.11ac Wave 2 機能に対応しており、 スムーズなビデオストリーミングや優れたゲーム体験などを、最大 1.73Gbps のスピードによって実現します。 これは前世代と比較して約2倍のスピードです。
さらに、Bluetooth 5 は、Bluetooth 4.2 に比べて約4倍の速さとより高速な送信を提供します。
写真は、PC ケースの背面に Intel WIFI モジュールを取付した状態のイメージです。
HDMI 2.0 (4K / 60P / 21:9 / HDCP 2.2 対応)

HDMI 2.0 は 18Gb/s 帯域を有し、4K / 60P でのディスプレイ表示が可能です。

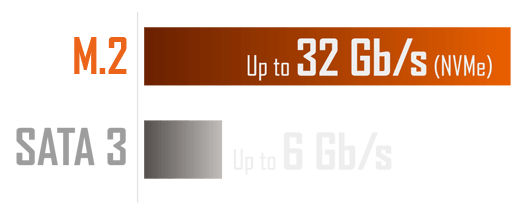

Dual PCIe Gen3 x4 M.2

AORUS ゲーミング・マザーボードは、
最先端の M.2 技術を搭載しています。

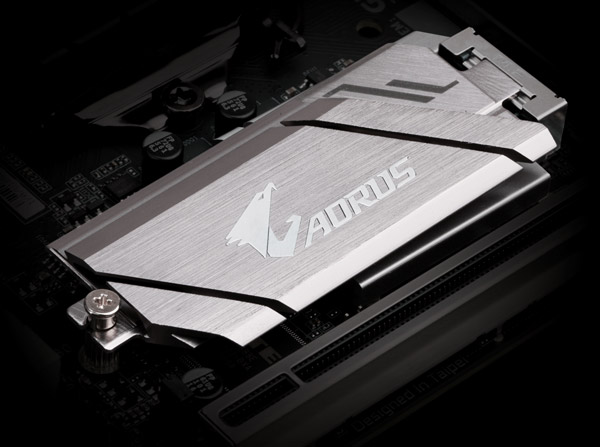

AORUS M.2 Thermal Guard
GIGABYTE 超効率的 M.2 Thermal Guard 設計
NVMe PCIe M.2 SSD は発熱が多く、全力アクセス時は熱による速度低下が発生し易いが、GIGABYTE M.2 Thermal Guard 設計により放熱面積を増やして、速度低下を防ぎます。
温度上昇に伴うThermal Throttling の防止
AORUS PERFORMANCE の詳細
Broad DDR4 Compatibility with Support List of 1000+ DDR4 Validated!

DDR4 メモリーモジュールの定格クロック以上に、 メモリーベンダーは高クロック用の XMP プロファイルを 設定しています。
AORUS Z390 シリーズ・マザーボードは、 多数のメモリー・モジュールでの動作検証を行っています。

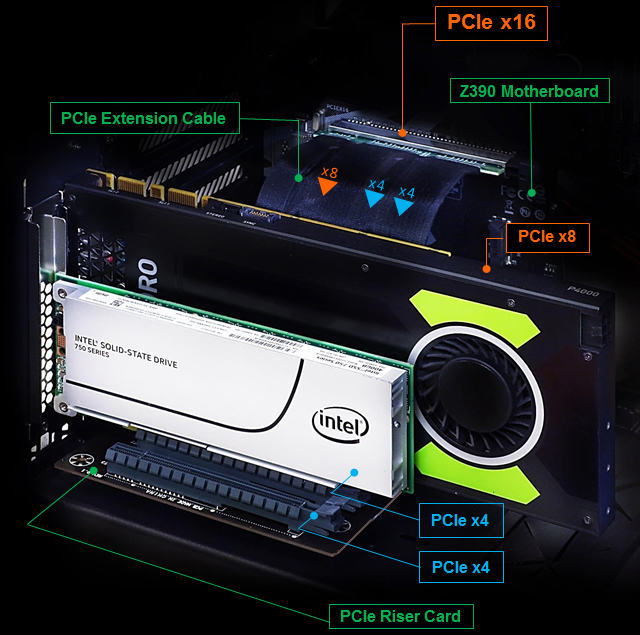

PCIe x16 slot Bifurcation 対応

PCI Express スロットの bifurcation モードに対応しています。 この機能により、ユーザーはライザーカードを使用して PCIe x16 スロットの帯域を分割し、 それぞれを x8 / x4 / x4 または x8 / x8 をサポートする3つの PCIe スロットに変換できます。

*ライザーカードは付属していません。

AORUS AUDIO

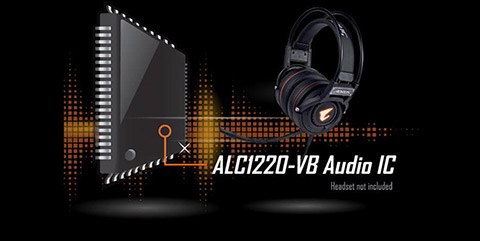

ALC1220-VB Immersive Gaming ViBes
All New Realtek High-End HD Audio Codec
Smart Headphone Amp 付きの ALC1220 120dB(A) SNR HD Audio は オーディオ機器のインピーダンスを自動的に検知・設定し、 音量不足や音割れを防止します。
ボイスチャット時の
聞き間違い防止

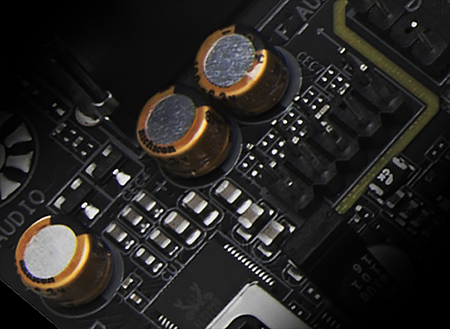

High-End Audio Capacitors

AORUS マザーボードは、高音質コンデンサを採用しています。

AORUS CONNECTIVITY
PERFORMANCE FUELED BY
OPTANE


Z390 AORUS プラットフォームは、Intel 最新の Optane テクノロジをサポートします。 Optane はキャッシュ・ドライブとして機能することでストレージ性能を向上させ、 ユーザーに従来の機械式ドライブのみと比較して大幅な向上をもたらします。

Intel 有線 LAN と cFosSpeed 搭載

高品質かつ遅延の少ない、途切れることのないゲーム接続のために、 利用可能な最速の接続を自動的に優先します。



USB Type-C フロント・パネル用コネクタ

USB Type-C はリバーシブル接続が可能な 新しいコネクタであり、本マザーボードはフロント・パネルでも使用できます。

AORUS CONNECTIVITY の詳細について
未来の接続手段 - USB Type-C
・世界の次期スタンダード・コネクタ
・リバーシブル挿入可能な USB Type-C (USB 3.1 Gen. 1 接続)
USB 3.1 Gen. 2 対応
USB 3.1 ポートで最大 10Gbps のデータ転送が可能です。 前世代と比較して2倍の帯域幅と、USB 2.0 および 3.0 との互換性を備えた USB 3.1 が利用できます。
AORUS STYLE
RGB Fusion 2.0
AORUS マザーボードは、RGB Fusion 2.0 によるはデジタル LED に対応しています。 RGB Fusion 2.0 は、PC のオンボードおよび外部 LED テープを制御する能力をユーザに提供します。 オンボード・オプションと外部 LED テープ*により、ユーザーはさらに多くのパターン、スタイル、イルミネーションを体験できます。

AORUS Gaming マザーボードは、 5V または 12V のデジタル LED テープに対応しています。 RGB LED との融合には、9つの新パターンとさまざまな速度設定があります。

* LEDテープは同梱されていません。

Multi-Zone Light Show Design
AORUS マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。

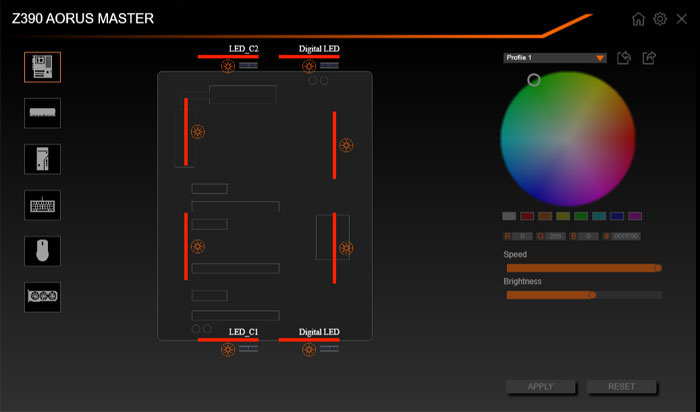

RGB Fusion 2.0 Software
RGB Fusion APP
RGB Fusion 2.0 Ready
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

GIGABYTE RGB Fusion APP

GIGABYTE の 最新 RGB Fusion アプリにより、マザーボード上の LED 機能を簡単に設定することが可能です。※制御可能な機能はお客様環境によって異なります。

RGB Fusion は、すべての対応デバイスを一体化して制御を可能にするソフトウェアです。
LED 照明を同期させ、好きなようにすべての LED をカスタマイズすることができます。 RGB Fusion の詳細についてはこちら
AORUS COOLING
Smart Fan 5

Smart Fan 5 によって、 高性能ゲーミングPCであっても最適な冷却状態を維持できます。 Smart Fan 5 では、マザーボード上の複数の温度センサーによって、 ファン端子ごとに制御を行うことが可能です。 また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、 PWM および Voltage 両モードに対応しています。

Fan Pin Headers
Internal Temperature Sensors
ファンピンヘッダーと温度センサー数についてはモデルによって異なる場合があります。
Smart Fan 5 機能についてはモデルによって異なる場合があります。
温度センサー
Hybrid Fan ピンヘッダ
■ 3 Fan Pin Headers
■ 4 Temperature Sensors
■ All Fan Pin Headers Upgraded to Hybrid Fan Headers
■ Interoperable Fans and Sensors
■ Supports High Current Fans up to 24W(2AX12V) with Over-Current Protection
■ Intuitive UI for Fan Control
FAN STOP
Hybrid FAN Header
Smart Fan 5 Software

本マザーボードでは、ファンストップで完全な静寂を実現できます。 温度が指定されたしきい値を下回った時にファンを停止するように設定が可能です。

優れたファン・コントロール設計
Hybrid Fan ピンヘッダ

水冷設定を完全に制御しよう! Smart Fan 5 は、ハイブリッド・ファンピンヘッダを介して流量に関する最新の情報を受け取り、PC の水冷を完全に制御できます。
すべてのハイブリッド・ファンヘッダーは、 PWM および Voltage 両モードのファン/ポンプのいずれであっても、自動的に検出して最適な設定を行います。

新しくなった Smart Fan 5 ソフトウェア
お好みに応じて、Quiet (静音) からFull Speed (全開) まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。
AORUS ULTRA DURABLE

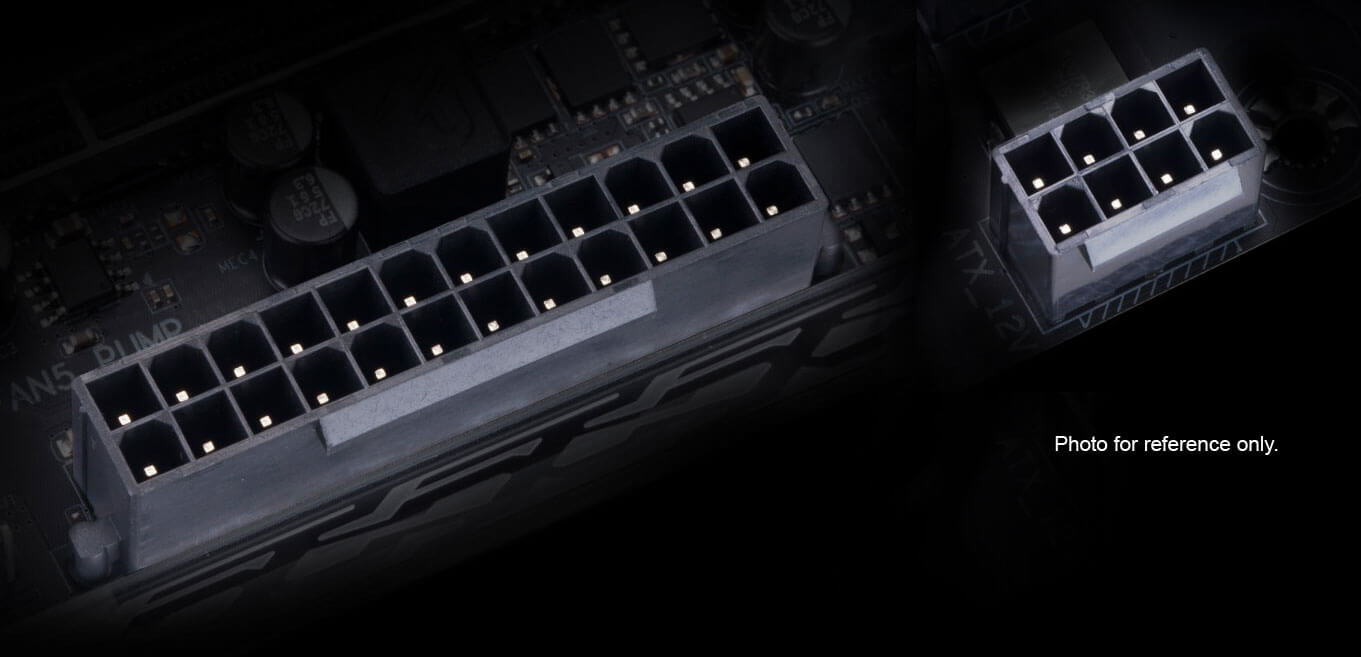

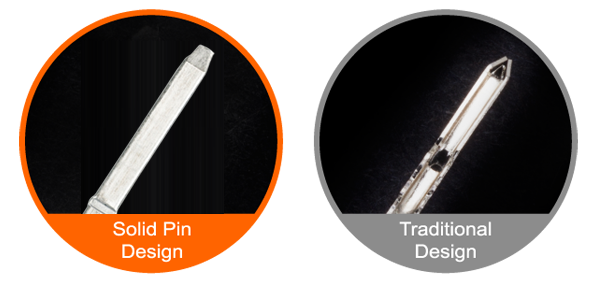

高品質電源端子
Z390 AORUS マザーボードには、CPU に安定した電源を供給するために、 ソリッドメッキのATX 24ピン & ATX 12V 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久

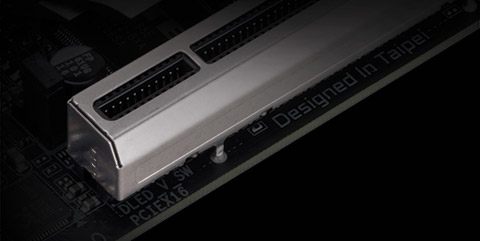

Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
AORUS 独自のワンピース・ステンレスシールド設計により、 ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。
GIGABYTE 特許取得済 Double Locking Bracket
Ultra Durable Memory Armor

AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

AORUS ULTRA DURABLE の詳細について

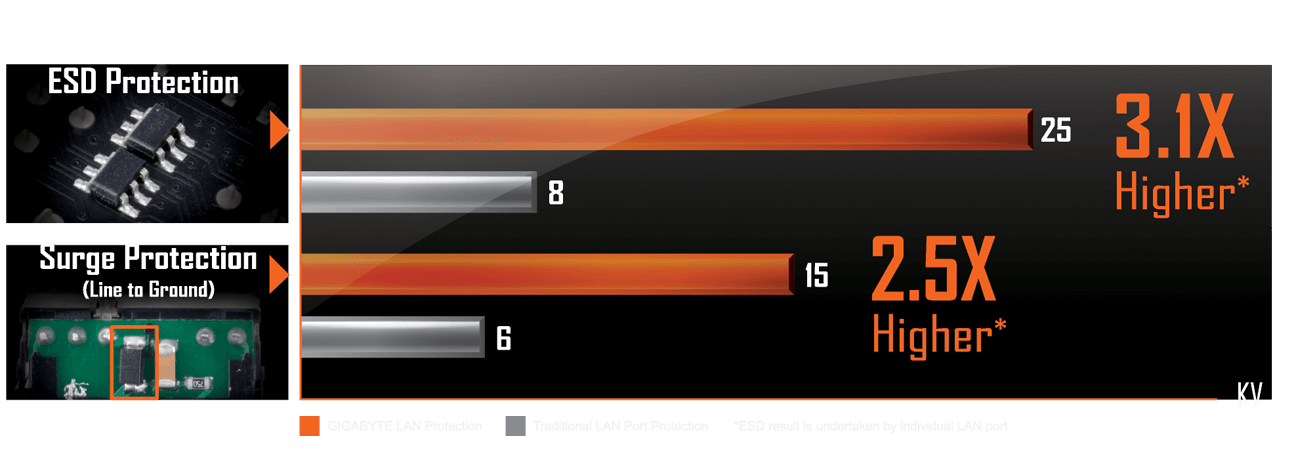

業界最先端の静電 & サージ防御
GIGABYTE 特許取得済

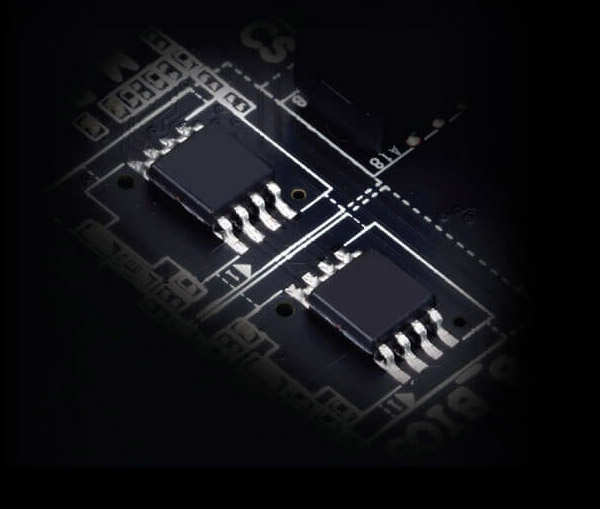

安心の DualBIOS 設計
GIGABYTE Ultra Durable マザーボードは GIGABYTE 独自機能である DualBIOS を搭載します。 DualBIOS は貴方の PC でもっとも重要な BIOS を保護いたします。 GIGABYTE DualBIOS とは、マザーボード上に Main BIOS と Backup BIOS という2つの BIOS チップがあることを意味します。 これにより、 ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによる BIOS 故障から保護いたします。
AORUS EXCELLENCE
GIGABYTE BIOS & Applications
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
BIOS
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
適化されたメモリインストールの通知
ユーザーが2つのメモリー・モジュールを取り付けて、シングル・チャネル・モードのままだと、通知が表示されます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。
APP CENTER
GIGABYTE APP Center により、 GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
@BIOS
GIGABYTE @BIOS アプリにより、Windows 上から BIOS を更新することが可能です。 GIGABYTE のサーバーから最新版をダウンロードまたは任意のファイルから更新することができます。 また、現在の BIOS をファイルに保存し、復元する機能もあります。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。 CPU 周波数や温度、ファン設定などを一律管理することができます。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

GIGABYTE マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。 リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium License が1年間分、無料で付属しています。

CEC 2019 Ready

ワンクリックで省エネ
GIGABYTE マザーボードは California Energy Commission(CEC)規制に対応しています。
