DESIGN CONCEPT

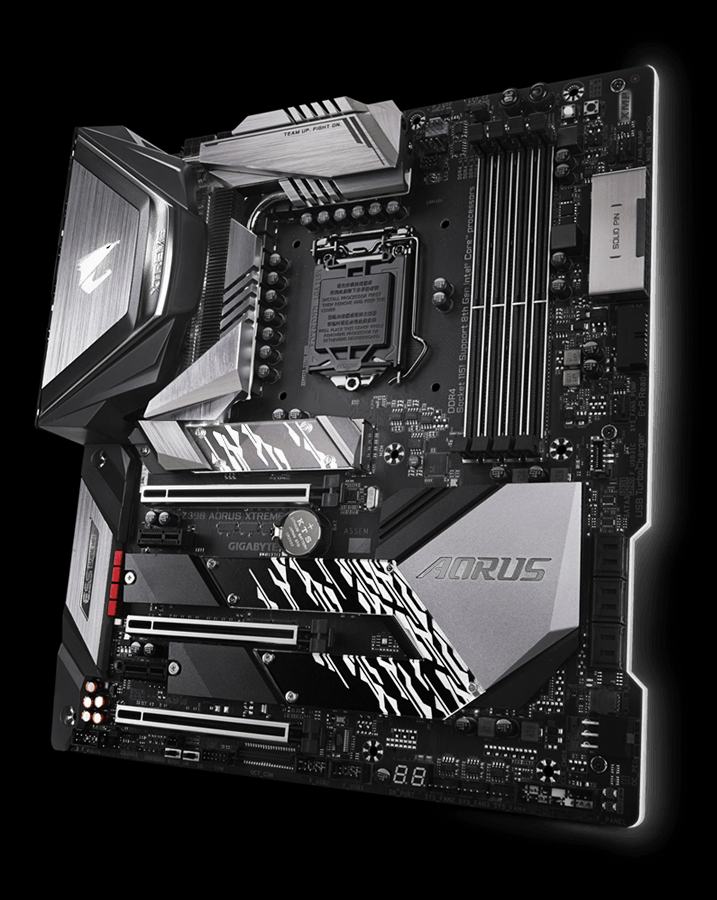

革新的なデザイン、最先端の機能、最先端の美学、洗練された熱設計、次世代ネットワーク接続、ハイファイレベルのオーディオシステムなど、Z390 AORUS XTREME は、フラッグシップ・マザーボードに相応しい機能を備えています。

1
16 Phases IR Digital VRM Solution with PowIRstage
• 8 Layer PCB
• 2x Copper PCB
2
Intel CNVi 802.11ac 2x2 Wave 2 WIFI & BT 5
3
Intel i219v GbE LAN
• cFosSpeed Internet Accelerator
4
AQUANTIA 10GbE Base-T LAN
5
Intel Thunderbolt 3
6
Advanced Thermal Design
• Fins-Array Heatsink
• 4X Direct Touch Heatpipes
• 5 W/mK LAIRD thermal conductivity pad
• NanoCarbon Baseplate
7
Triple M.2 Connectors
• PCIe 3.0 x4
• Triple Thermal Guards
8
AMP-UP Audio
• ALC 1220-VB Audio Codec
• ESS 9018K2M SABRE DAC
• TI Burr-Brown OPA
• Auto Impedance Sensing
• Audiophile Grade Capacitors
• Anti-pop relay
• Gold Plated Audio Jacks
09
RGB FUSION 2.0
• Addressable LED Header*2
• RGB LED Header*2
10
Supports 9th Gen and 8th Gen Intel Core Processors
• Dual Channel DDR4, 4 DIMMs with Ultra Durable Memory Armor
• XMP Support
11
Solid Pin Power Connectors
• 24 pin ATX power Connector
• 8+8 pin CPU power Connector
• 6 pin PCIe power Connector
12
USB TurboCharger
13
Front USB 3.1 Gen.2 Type-C
14
Ultra Durable PCIe Armor
15
DualBIOS with Socketed BIOS
16
OC Touch Connector
Extreme Power Design
最新の第9世代 Intel Core プロセッサーの性能を最大限引き出すため、
究極の電源設計を採用しております。

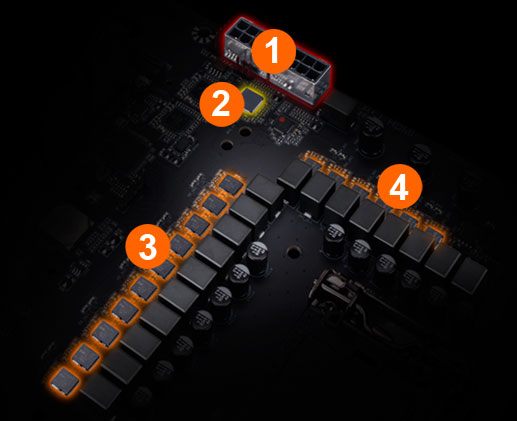

Extreme Power Design

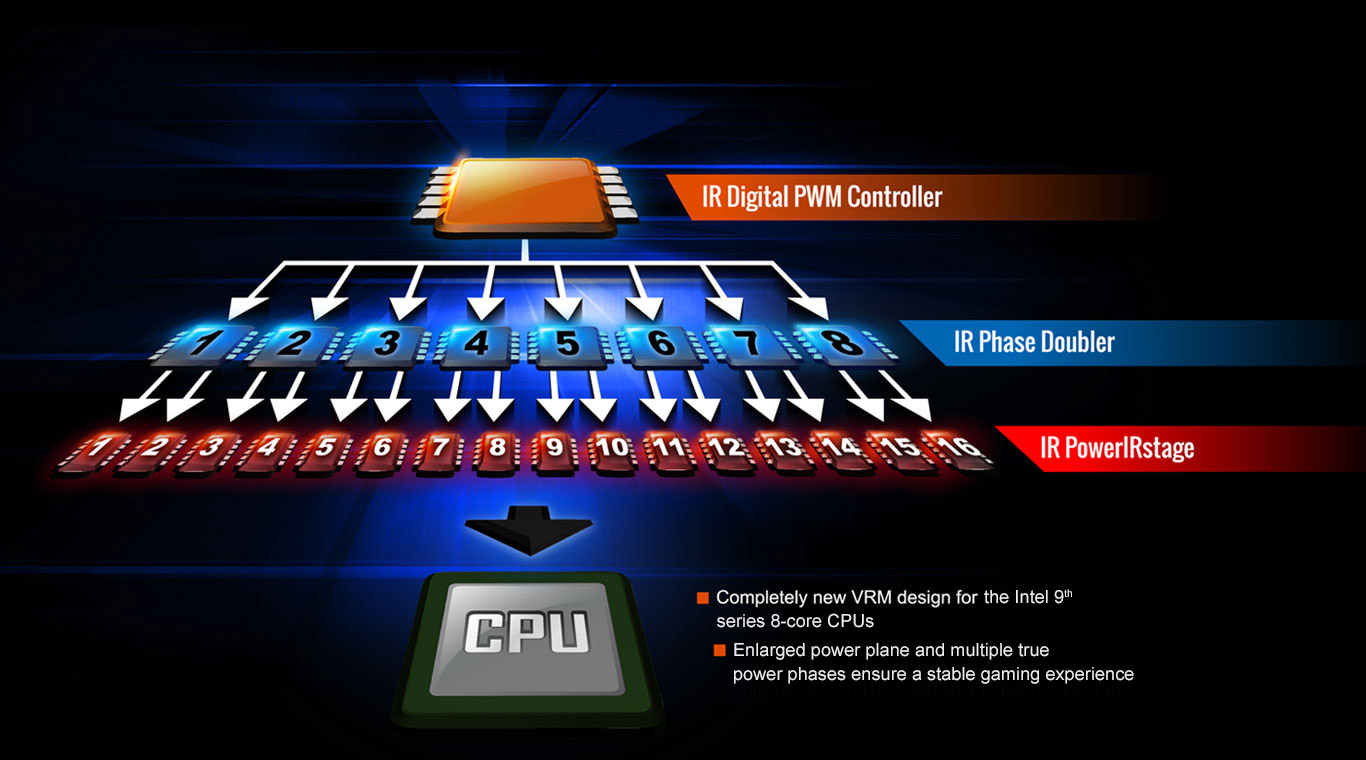

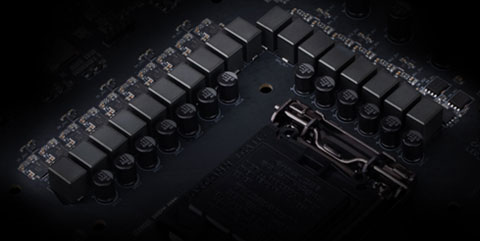

16 Phases Digital Power
37% Larger Power Plane

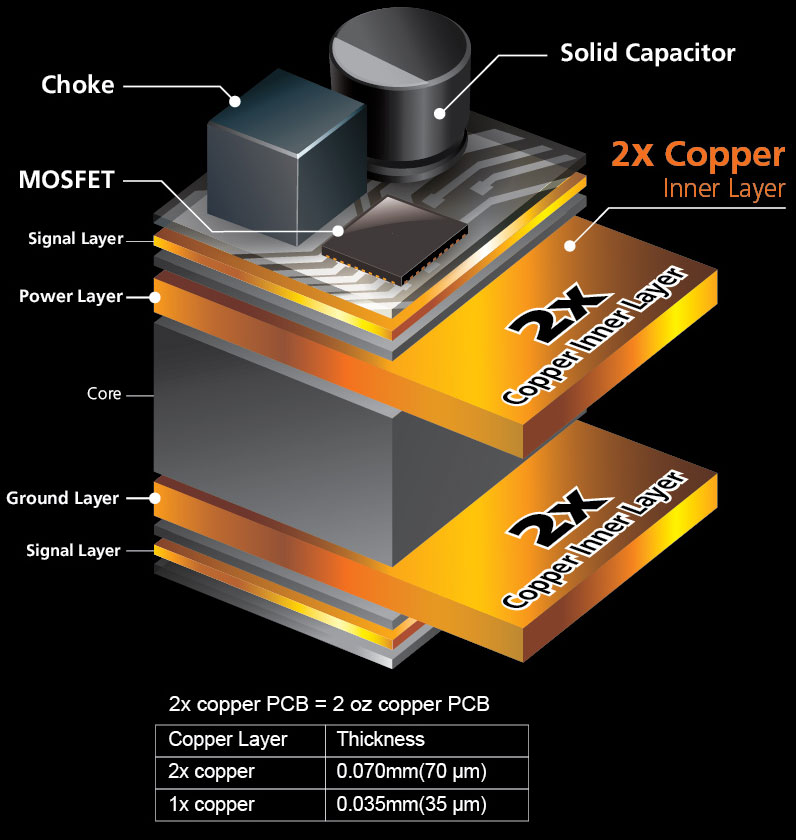

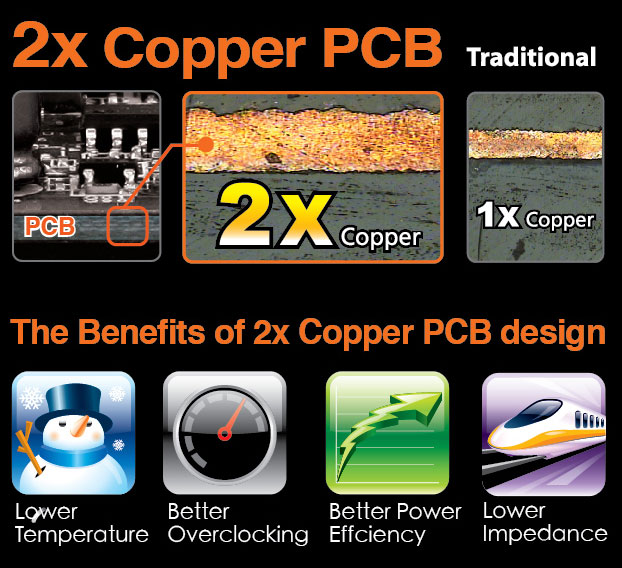

2X Copper PCB
2オンス銅箔層基板
GIGABYTE 独自機能である「2oz Copper PCB」(2オンス銅箔層基板) は、 電気抵抗軽減による発熱抑制効果があります。
EXTREME Thermal Design
Z390 AORUS XTREME は最新の放熱対策により、
放熱性を強化しています。

EXTREME Thermal Design
Fins-Array heatsink
NanoCarbon Baseplate

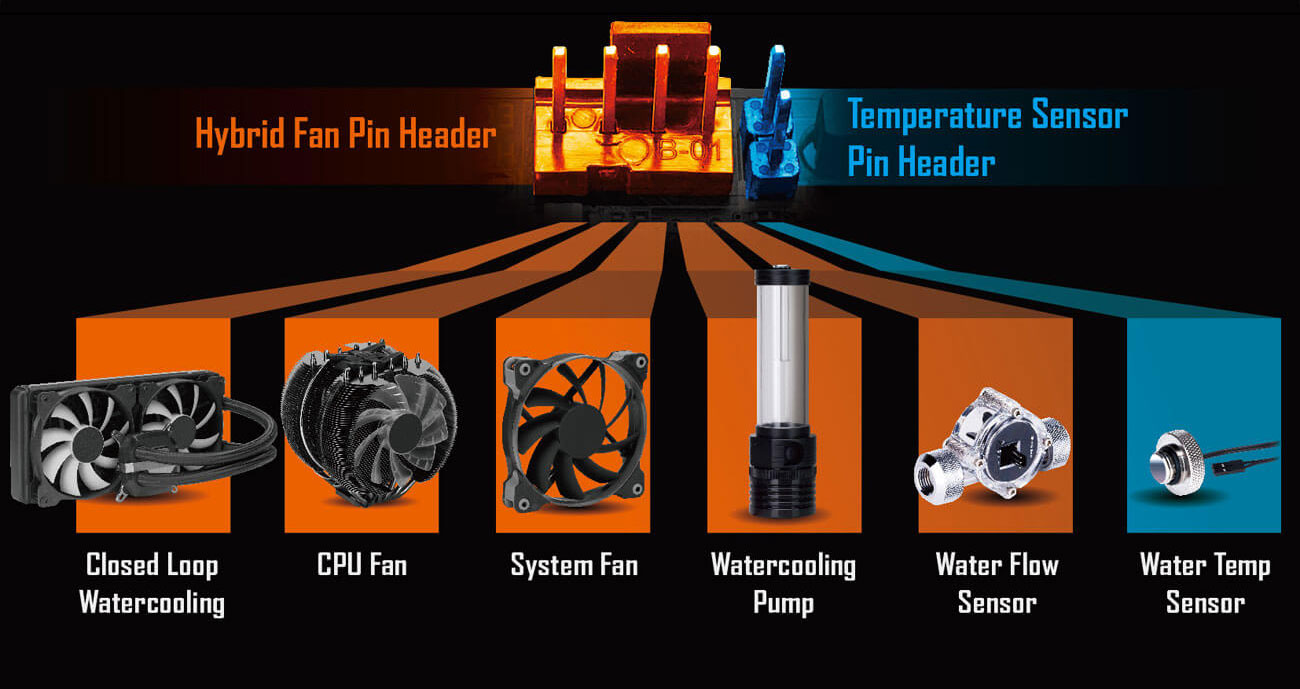

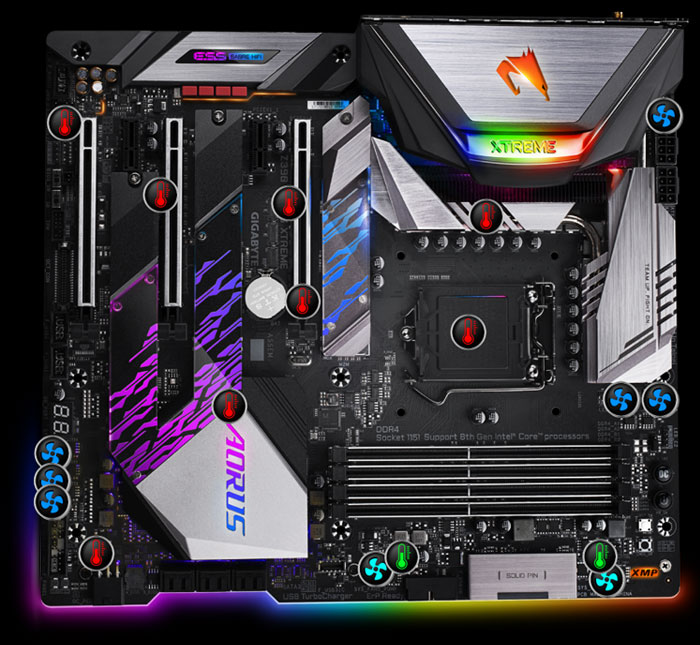

16X Hybrid Fan Header
放熱設計全体図

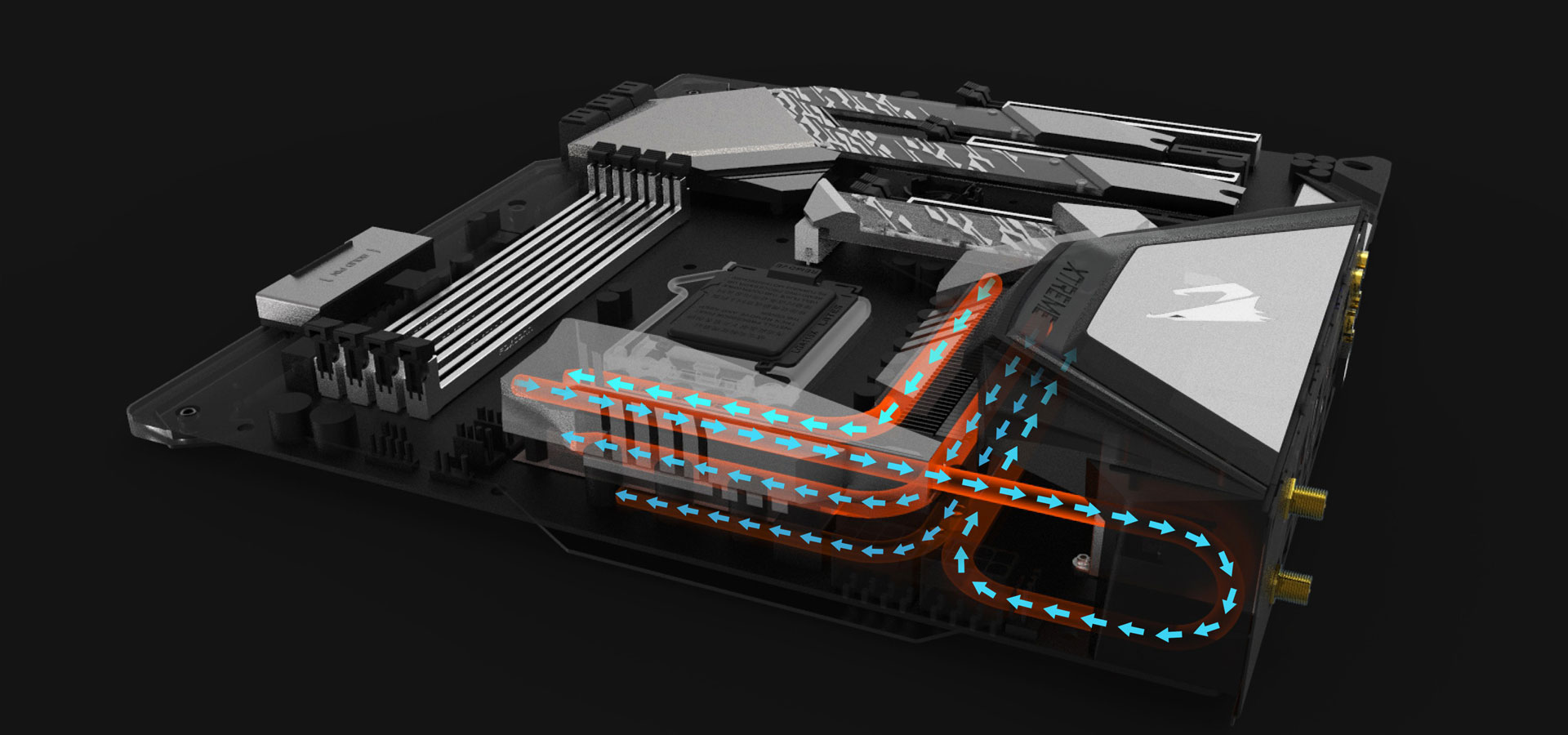

ヒートパイプ構造
ヒートパイプ熱伝導

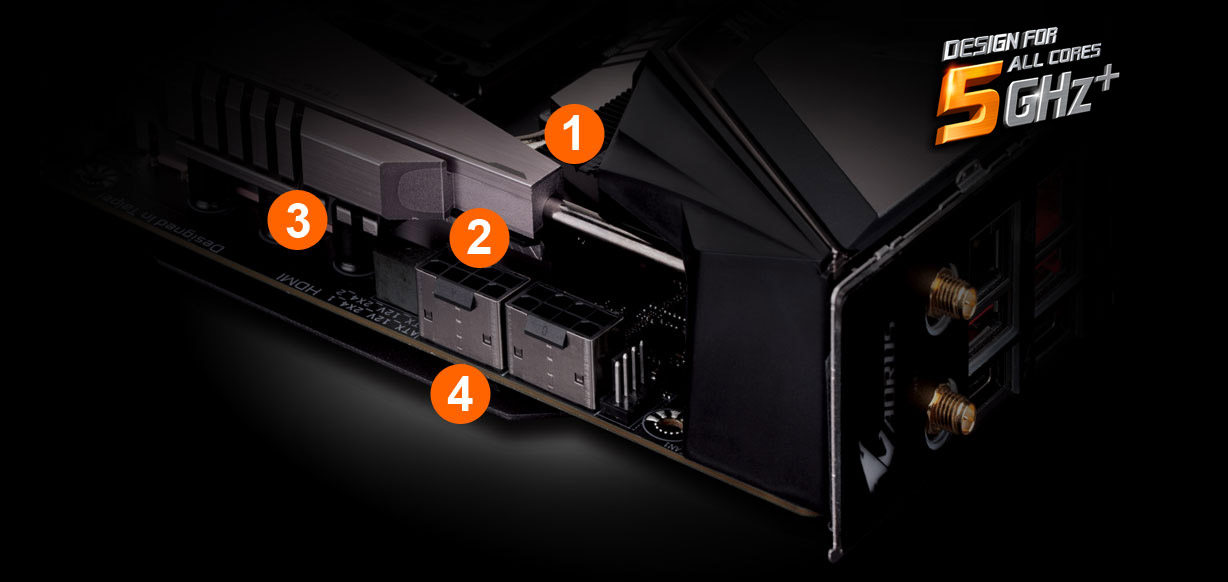

1. Fins-Array
従来型のヒートシンクに比べ、
3倍 (300%) の放熱面積を確保
2. 高性能熱伝導パッド
1.5mm 厚の 5W/mK 熱伝導パッドにより、従来製品より 2.7 倍の熱伝導を実現
3. 大型ヒートパイプ
MOSFET からヒートシンクへ効率的な熱伝導
4. 放熱用バックプレート
熱伝導パッドにより、マザーボード裏面→ベースプレートへの熱伝導(大型バックプレートで放熱)
  1. バックプレートにより、マザーボード裏面の放熱性を高めるだけではなく、マザーボード全体の強度+取付する際の扱いやすさが向上します。

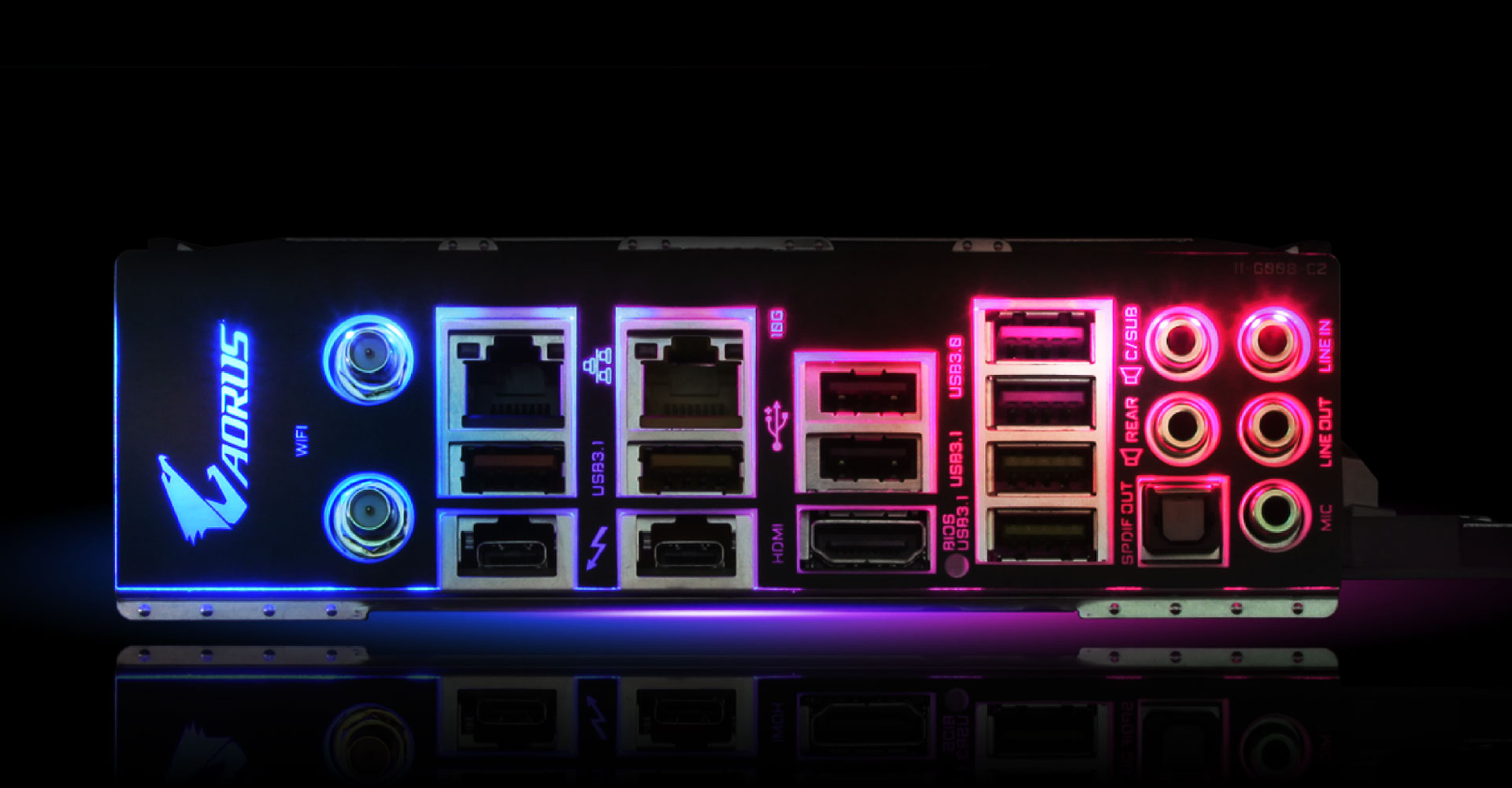

  2. また、最新式の一体型 I/O バックパネルにより、PC ケースへの取付作業が簡単に行えます。

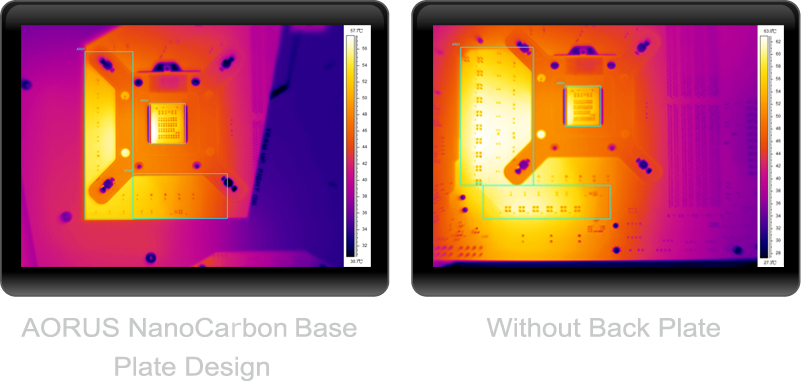

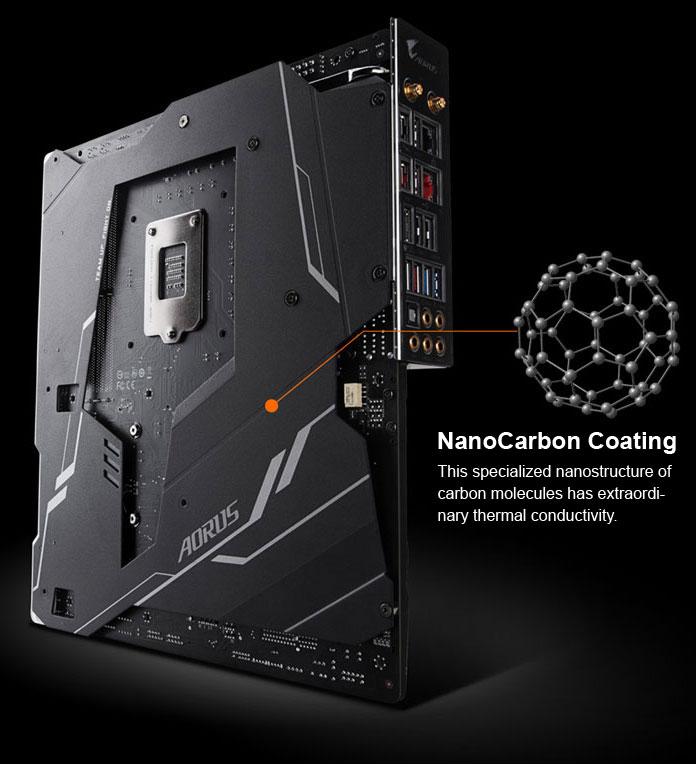

NanoCarbon コーティング
NanoCarbon コーティングをバックプレートに施すことにより、放熱性をさらに高めました。
Unparalleled Performance
Z390 AORUS XTREME は OC Touch Panel, XMP, M.2 Thermal Guard などの最新機能を搭載しています。
Unparalleled Performance
OC Touch
4400+
3X M.2 PCIe x4
3X M.2 Thermal Guards

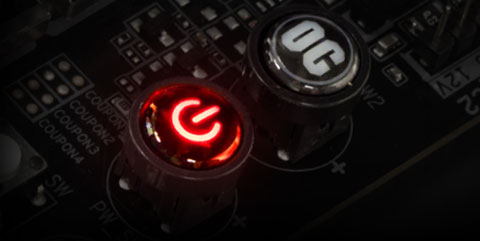

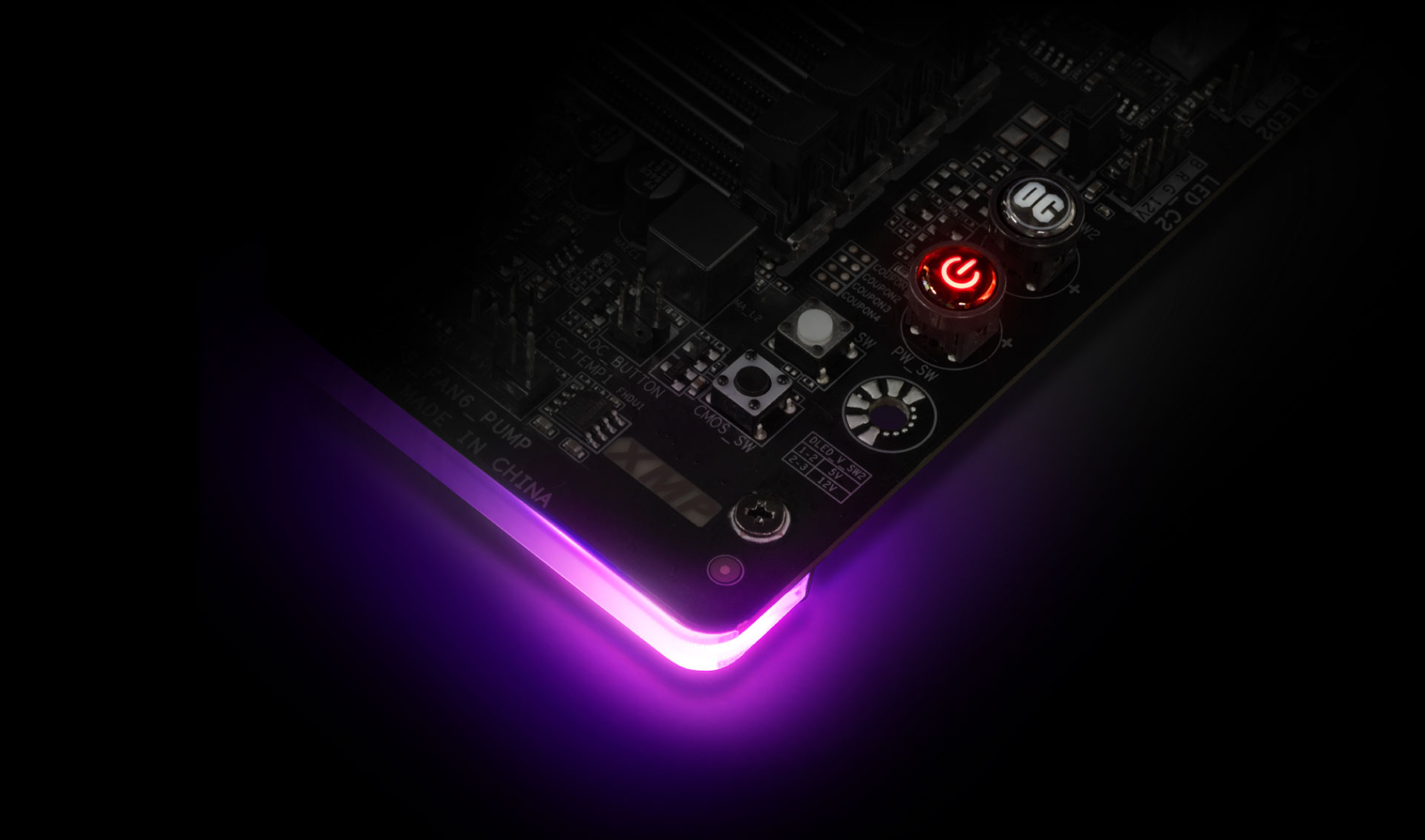

OC Touch Panel

簡単 OC
GIGABYTE OC Touch は簡単にオーバークロックが行えるよう、
手元で操作できるボタンを用意しました。

Triple PCIe Gen3 x4 M.2
AORUS ゲーミング・マザーボードは、
最先端の M.2 技術を搭載しています。
NVMe PCIe SSD を3つ搭載可能 (RAID 0 対応)
Gen. 3 x4 NVMe PCIe SSD で究極の環境を構築

Z390 AORUS マザーボードは業界最先端の NVMe ストレージ機器に対応しています。 AORUS 独自設計により NVMe PCIe SSD を最大3つ接続し、RAID 0 によって最大 3551 MB/s (Sequential Read) の転送が可能です。

M.2 + M.2 + M.2
Extreme sequential Read 3551 MB/s, Sequential Write 3410 MB/s speed

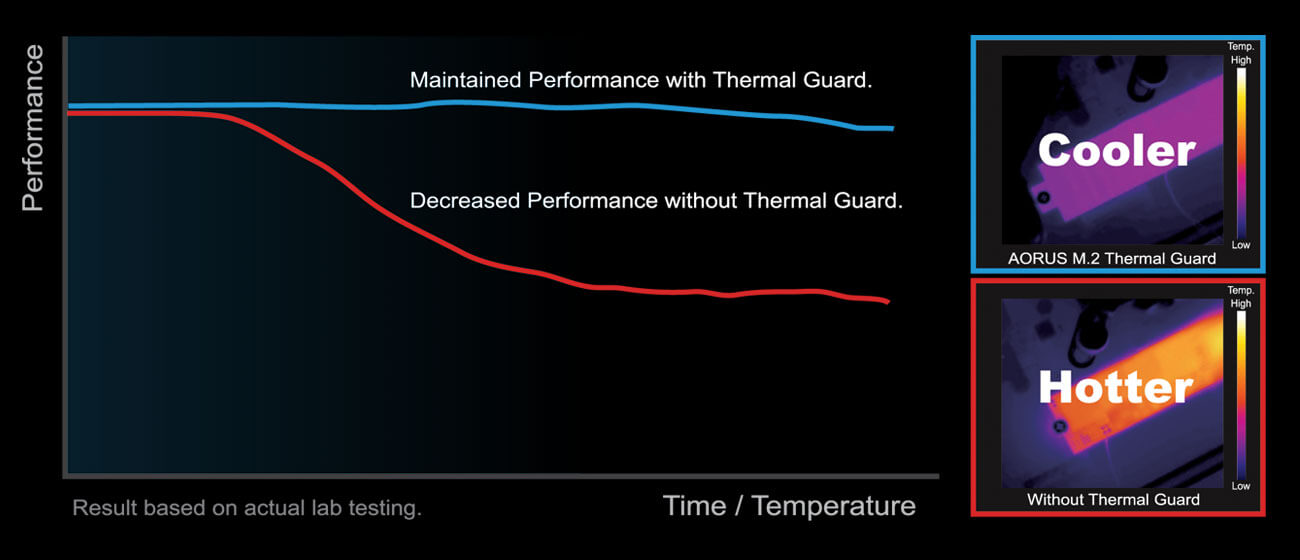

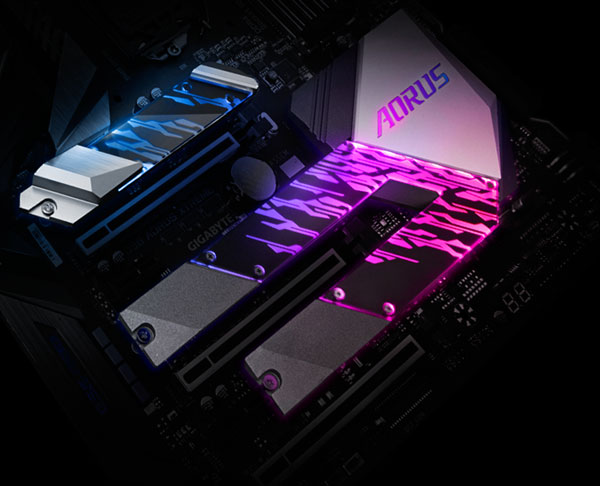

AORUS M.2 Thermal Guard
GIGABYTE 超効率的な M.2 Thermal Guard 設計
NVMe PCIe M.2 SSD は発熱が多く、全力アクセス時は熱による速度低下が発生し易いが、GIGABYTE M.2 Thermal Guard 設計により放熱面積を増やして、速度低下を防ぎます。
温度上昇に伴う Thermal Throttling の防止
Next Generation Connectivity
Z390 AORUS XTREME は最新の接続性機能を搭載しています。
Next Generation Connectivity
10GbE Base-T LAN
Intel Thunderbolt 3
Intel WIFI
AORUS Antenna
USB TurboCharger

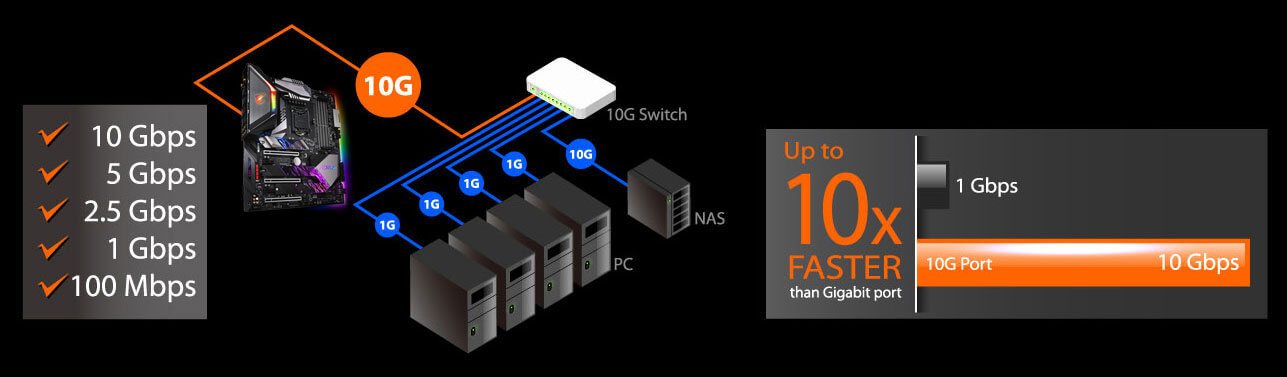

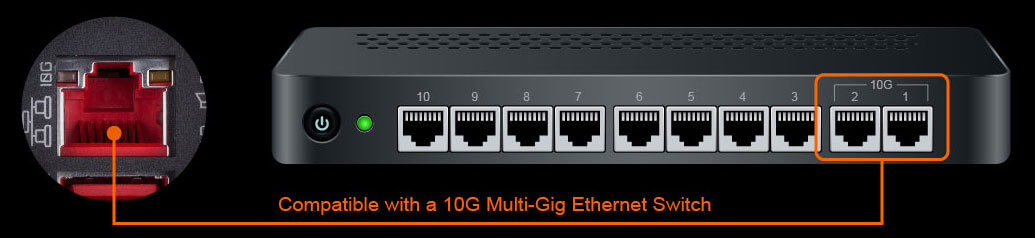

AQUANTIA 10GbE 有線 LAN
次世代ネットワーク接続
AQUANTIA AQC107 は、10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX イーサネット・コントローラと互換性があり、 最大 10GbE のネットワーク接続を提供できます。一般的な 1GbE ネットワークと比較して転送速度が速く、メディアセンターやワークステーション向けに設計されています。
超高速ネットワーク対応
・ 超高速ネットワーク接続による快適ファイル転送
・ 5 / 2.5 / 1Gbps ネットワークと互換性があり
・ ワークステーションに最適

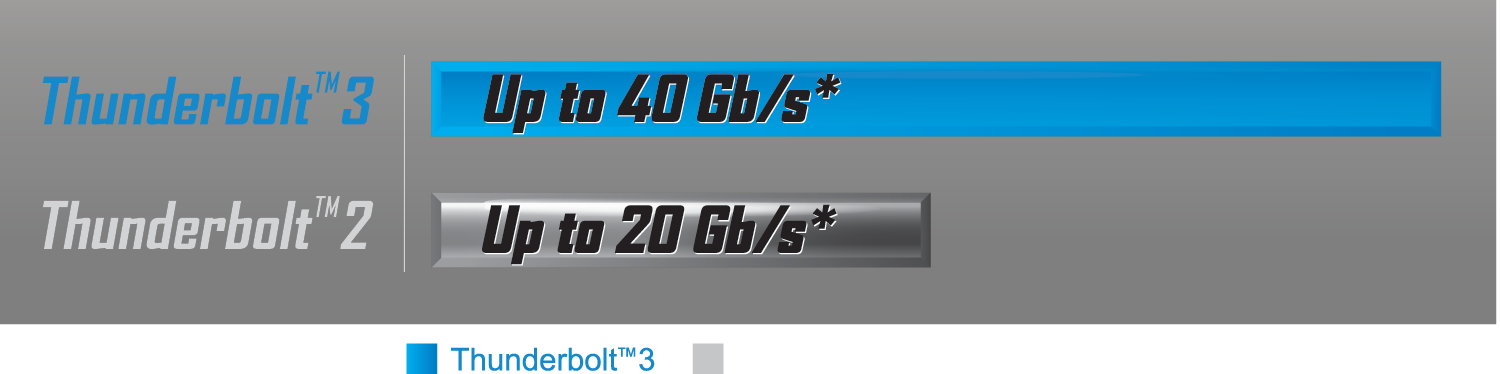

40 Gb/s Thunderbolt 3
Dual Thunderbolt 3

・ Thunderbolt 3 対応 2ポート搭載 (USB Type-C)
・ 40 Gb/s 転送帯域によりデータ & 映像信号のデータ転送が可能
・ DisplayPort 1.2(4K 動画再生可能)

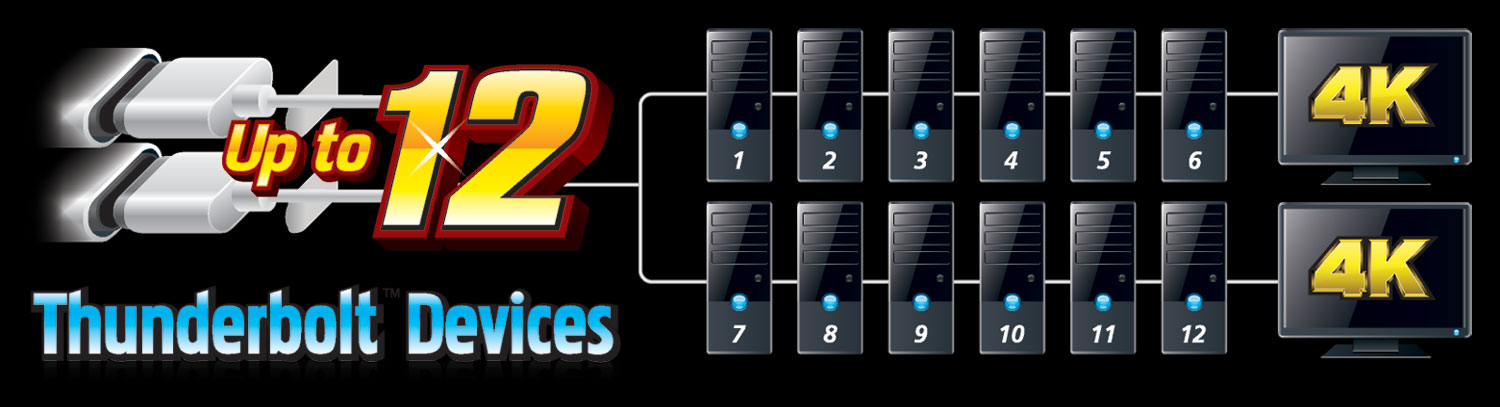

・ 12デバイスのデイジーチェーン接続が可能 (1ポート:最大6デバイス接続)



デージーチェーン・マルチデバイス接続可能

DisplayPort 1.2 プロトコルに対応した Thunderbolt 3 は パワーユーザーに最適です。 さらに USB Type-C コネクタ経由の Thunderbolt 3 機能により、Power Delivery 2.0 や12デバイスのデイジーチェーン接続が可能です。


*機器構成によって対応するデバイスが異なります。
ギガビットの壁を越えろ!

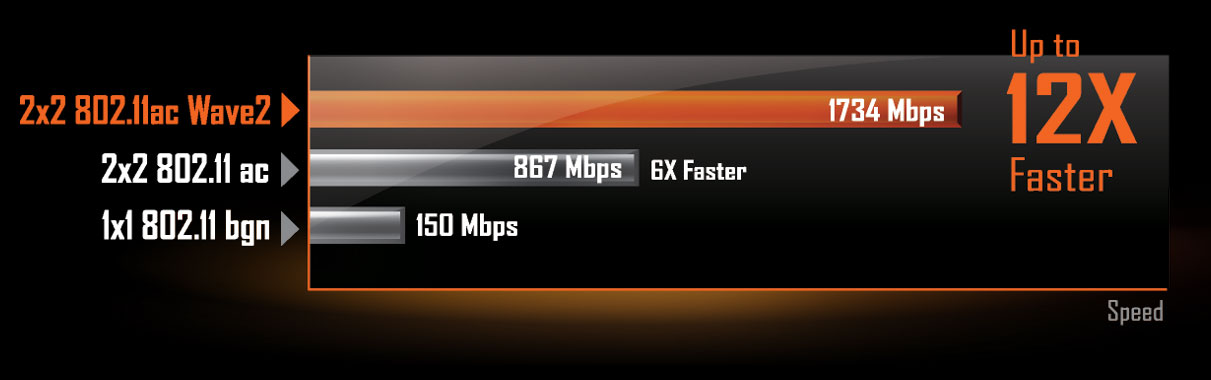

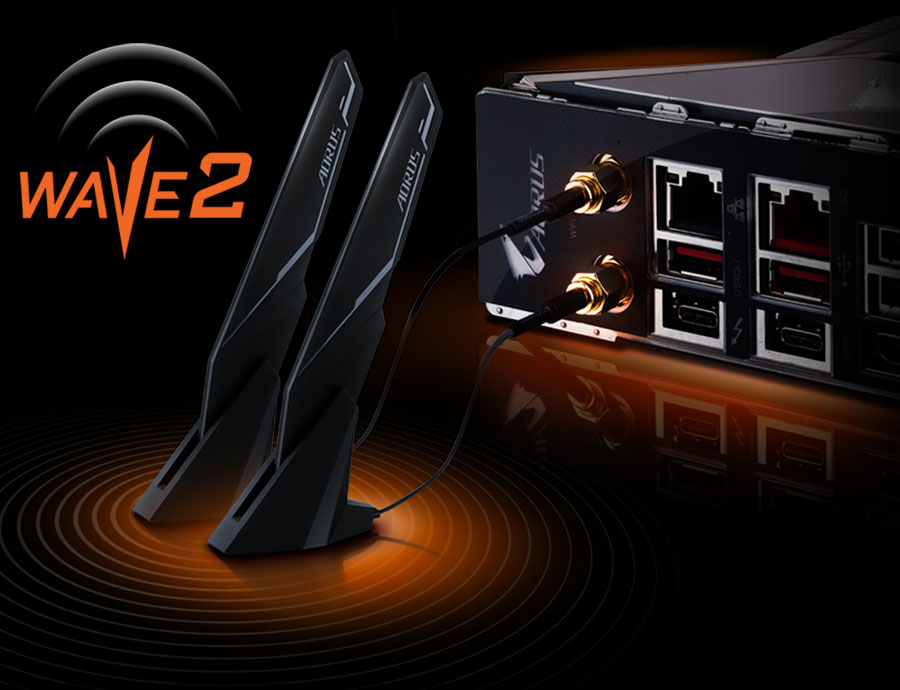

Intel 802.11ac Wave2 CNVi 無線 WIFI + Bluetooth 5
Intel の次世代 Wireless ソリューションは、802.11ac Wave 2 機能に対応しており、スムーズなビデオストリーミングや優れたゲーム体験などを、最大 1.73Gbps のスピードによって実現します。これは前世代と比較して2倍のスピードです。

*機器構成例です。
  1. 最新 802.11ac 2.4GHz & 5GHz 対応, 4dBi 信号ゲイン
  2. 従来型に比べ約2倍の電波強度
  3. 2アンテナ構成
  4. マグネットで取り付け可能

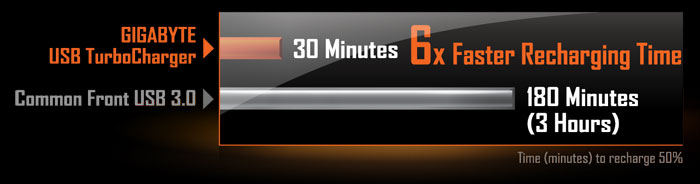

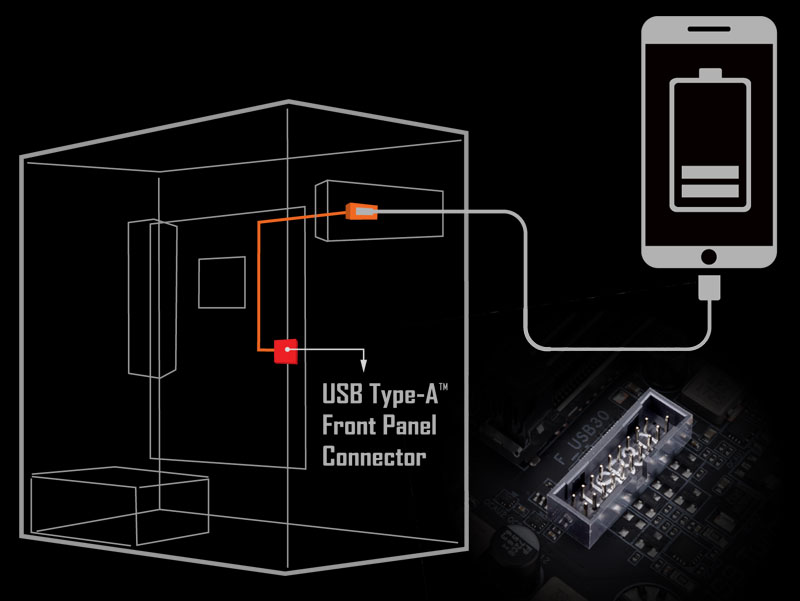

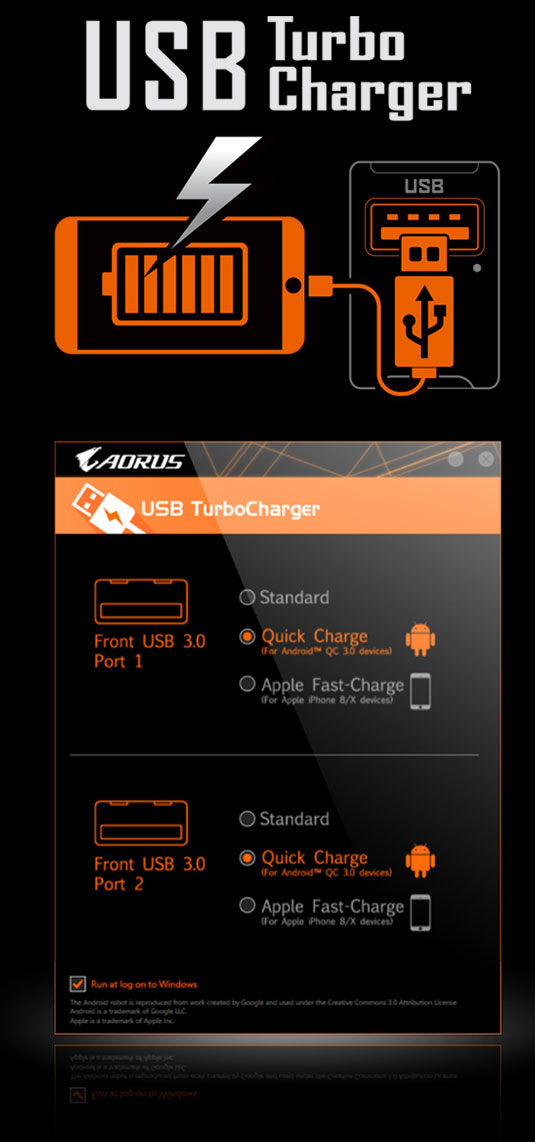

USB TurboCharger
GIGABYTE USB TurboCharger により、30分以内に最大50%の驚異的なスピードでモバイルデバイスを充電できます。 フロント USB 3.0 タイプAケーブルをマザーボードに接続することで、USB TurboCharger は QC 3.0 対応 Android デバイスと Apple Fast-Charge デバイスの両方を充電できます。
*充電機能の性能は、個別の機器構成によって異なります。
Definitive Aesthetics
Z390 AORUS XTREME は見た目も重視した設計になっています。
Definitive Aesthetics
RGB FUSION 2.0

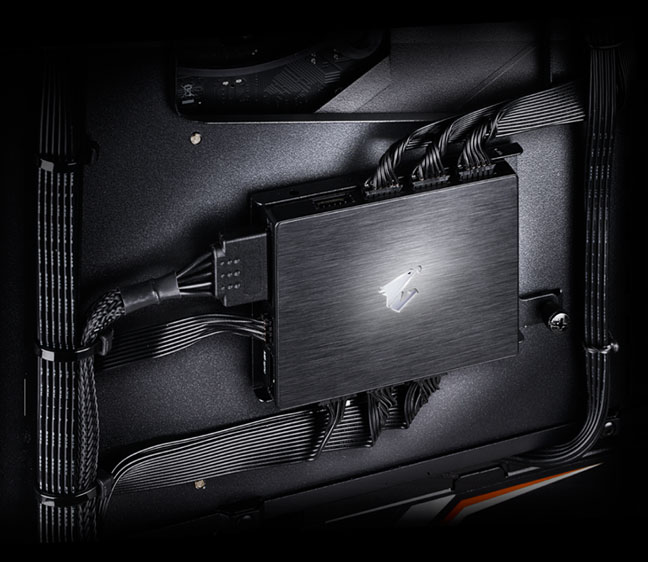

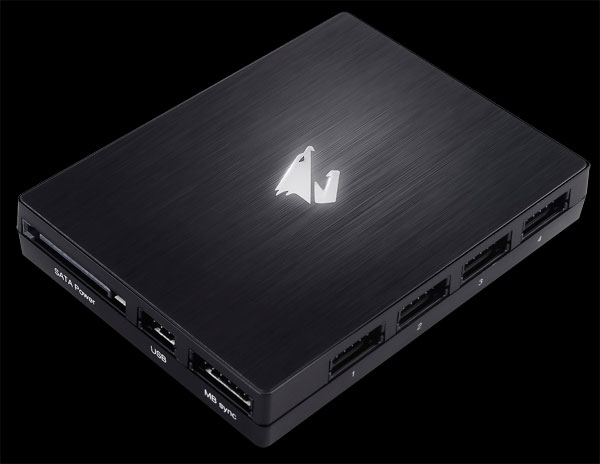

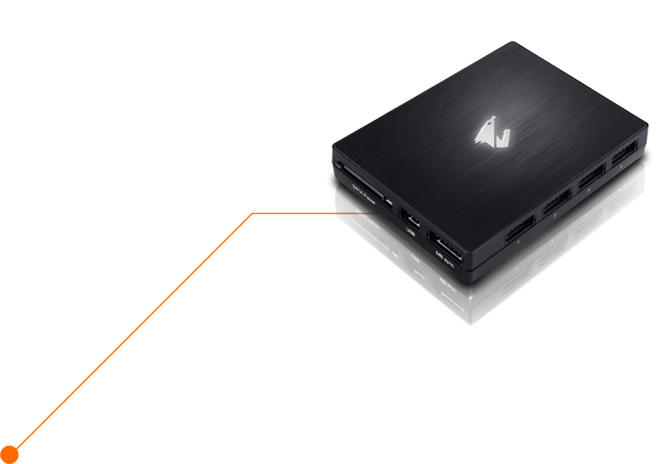

AORUS RGB FAN COMMANDER

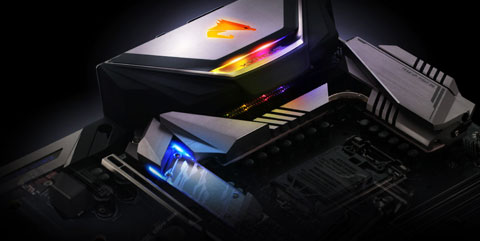

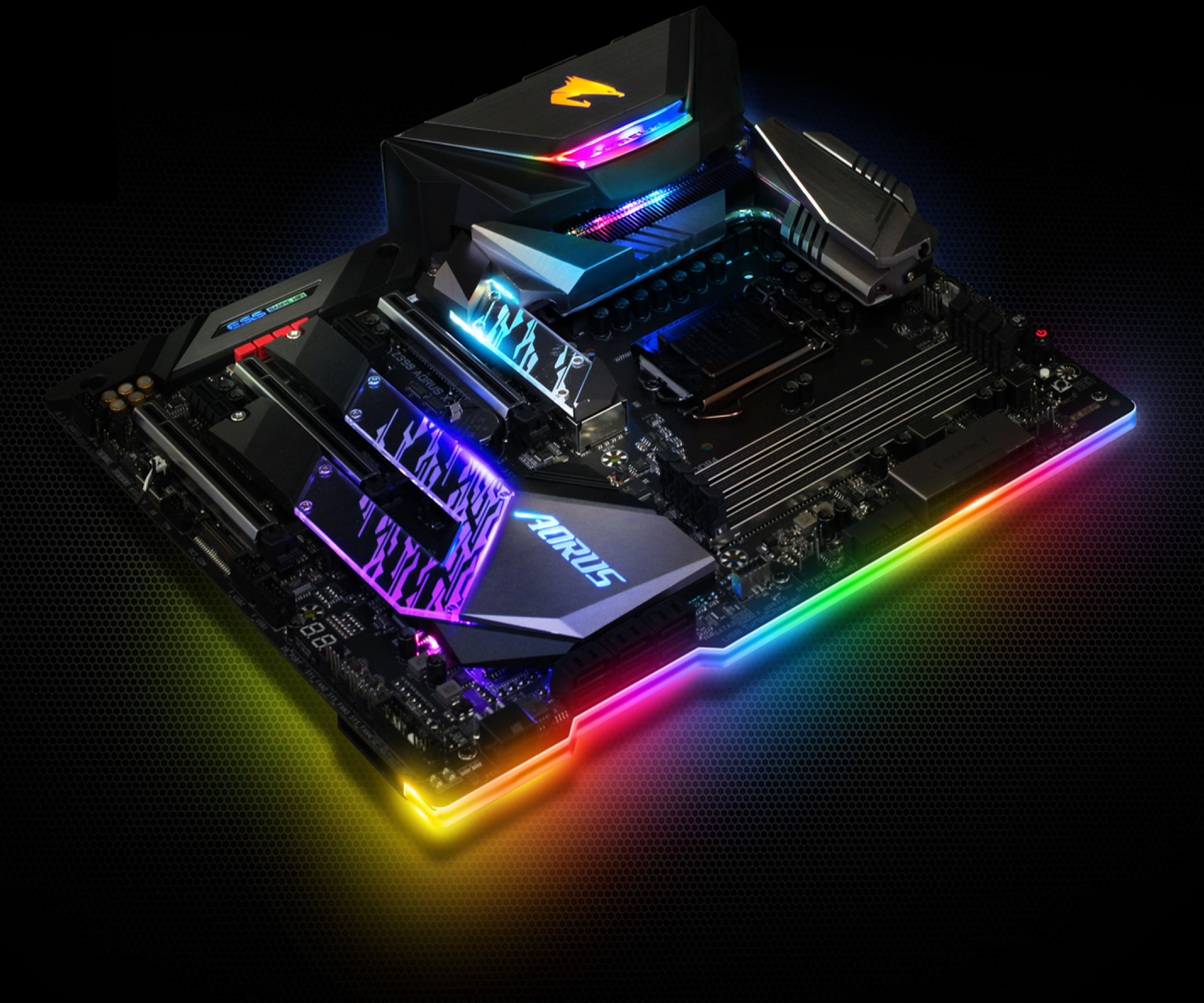

Multi-Zone Light Show Design
AORUS マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

  1. 独自のコントローラーを同梱
  2. 8 ハイブリッド Fan ヘッダピン

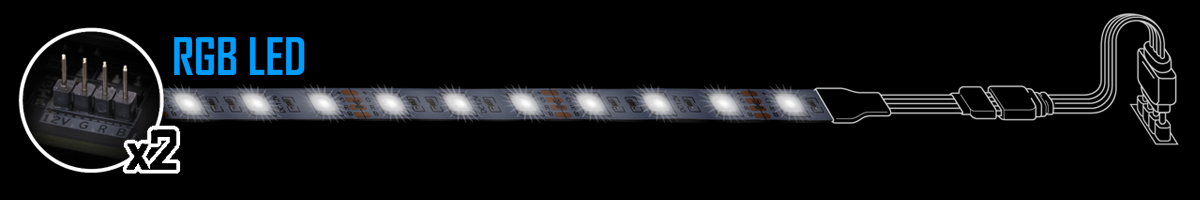

  3. 8 RGB LED ヘッダピン

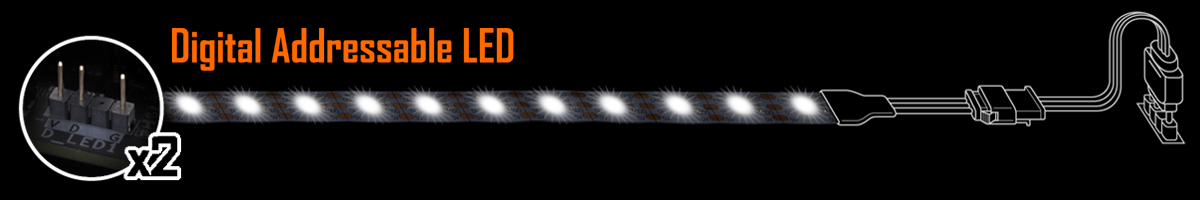

  4. 8 デジタル LED ヘッダピン
  5. 2 外部温度センサー用端子
  6. 2 USB 2.0 ヘッダピン
  7. すべてのヘッダピンで独立制御可能
  8. マグネットによる固定可能

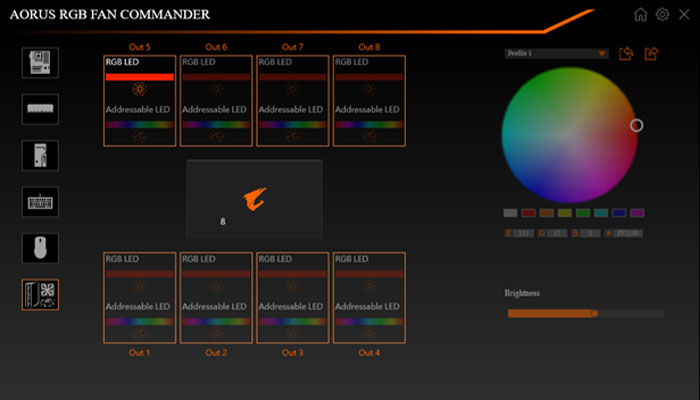

AORUS RGB FAN COMMANDER に接続されたデバイスを RGB FUSION 2.0 および Smart FAN ソフトウェアで制御可能。

  1. 最大 8 個の Fan スピードを調整可能。
  2. 最大 16 個の照明機器を RGB FUSION 2.0 で同期可能。

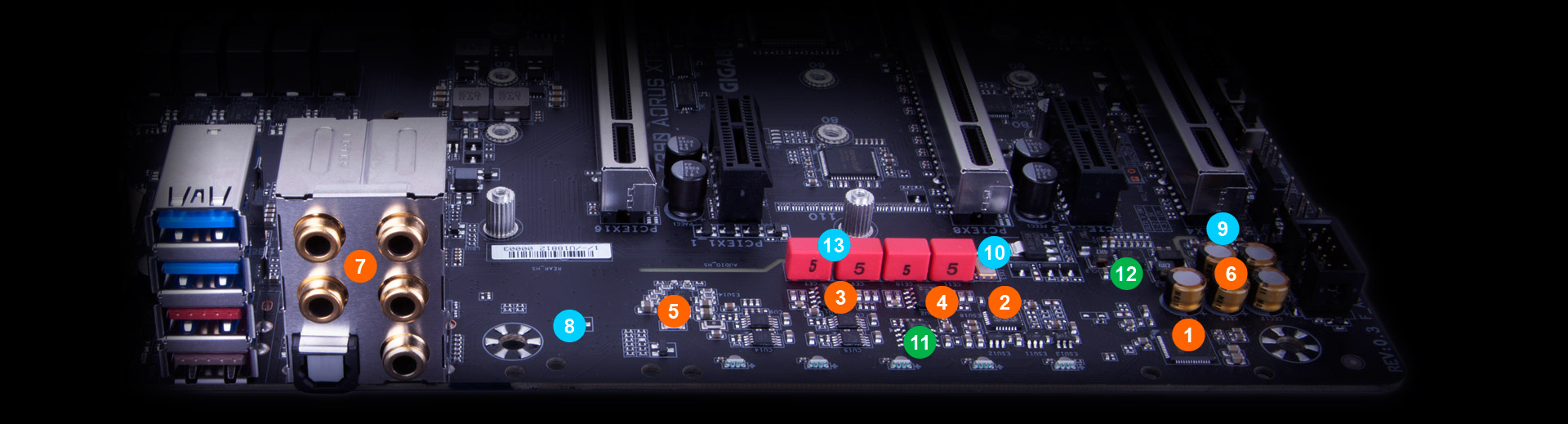

Hi-Fi Audio System
Hi-Fi Audio System
Audio Signal Process
Digital Audio
Hi-Fidelity
サラウンド・オーディオおよび DSD 音楽再生が可能です。
Digital / Analog Convert

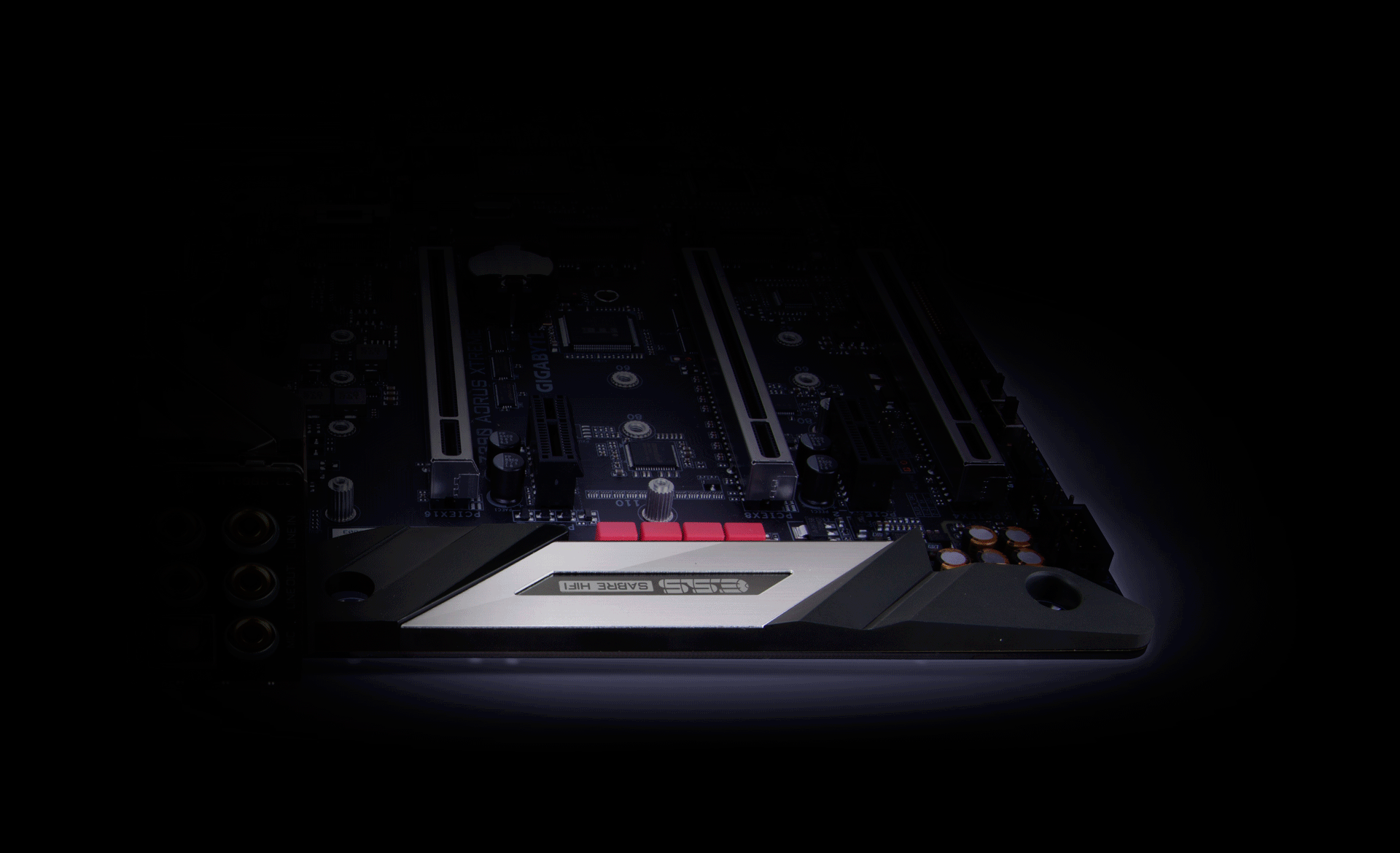

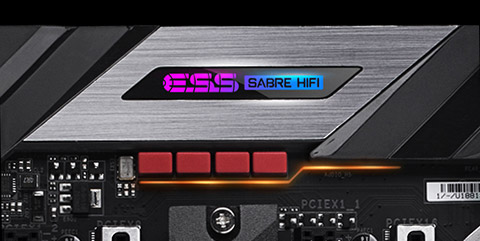

ESS SABRE DAC
Hyperstream Dynamic Range (DNR 127dB)
High-Res music (32bit, 192KHz PCM)
THD+N (THD+N -120db)
L/R Channel Signal Processing
L / R ステレオ・アナログ左右信号の分離
ノイズの混入を防ぐために、ステレオ・アナログ左右信号が分離されています。
Audio Signal Amplification
TI Burr-Brown オペアンプ
クロストーク低減・高増幅比
スタジオ級部品構成
真のアコースティック・サウンド
Crystal Sound Output
金メッキ
金メッキ付オーディオ端子搭載
Audio Signal Optimization
ポップ音防止回路
ジャック抜差し時のポップ音防止回路を搭載しています。
自動インピーダンス検知
6 ~ 600 オームでの自動インピーダンス検知&整合機能を搭載しています。
精密 TXC 発振器
精密発振器により、音響信号のタイミングを同期します。
スタジオ級コンデンサ
スタジオ級の WIMA 音響コンデンサにより、ノイズを最小限に抑えます。
Clean Audio Power
独立電源回路
オーディオコンポーネントのアナログ部分の駆動するために、クリーンな電源を提供して、ノイズを最小限に抑えます。
電源レギュレータ
DAC 用電源回路
Ultra Durable
GIGABYTE マザーボードは Ultra Durable 超耐久が最大の特徴です!
Ultra Durable
Solid Pin
3XPCIE Armor
4XMemory Armor
Q-Flash Plus

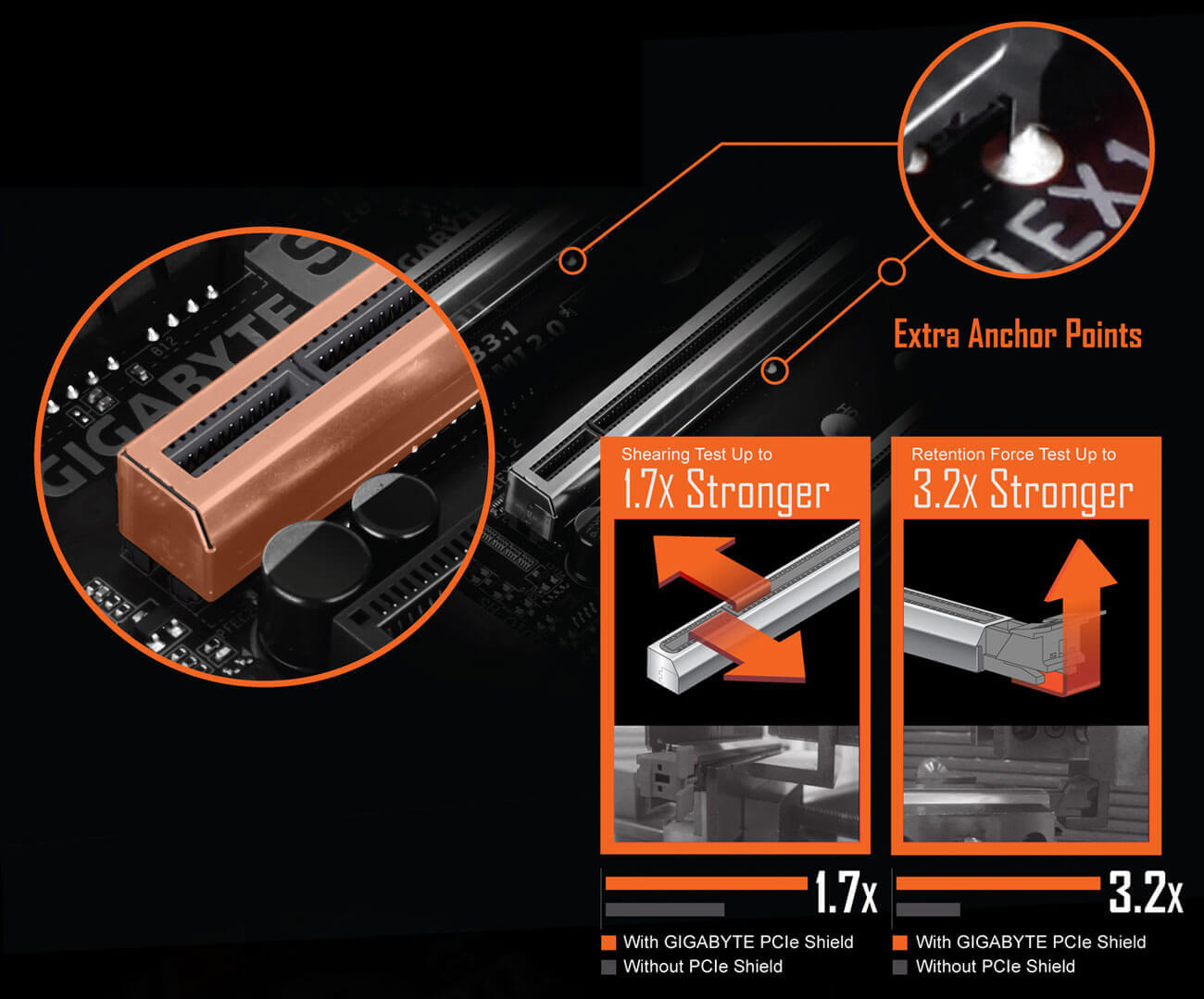

Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
AORUS 独自のワンピース・ステンレスシールド設計により、 ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

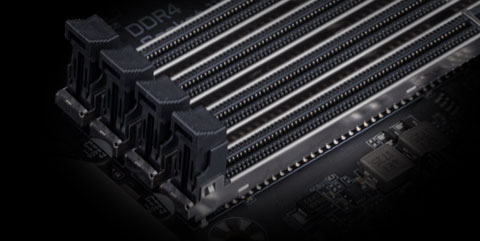

Ultra Durable Memory Armor

AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

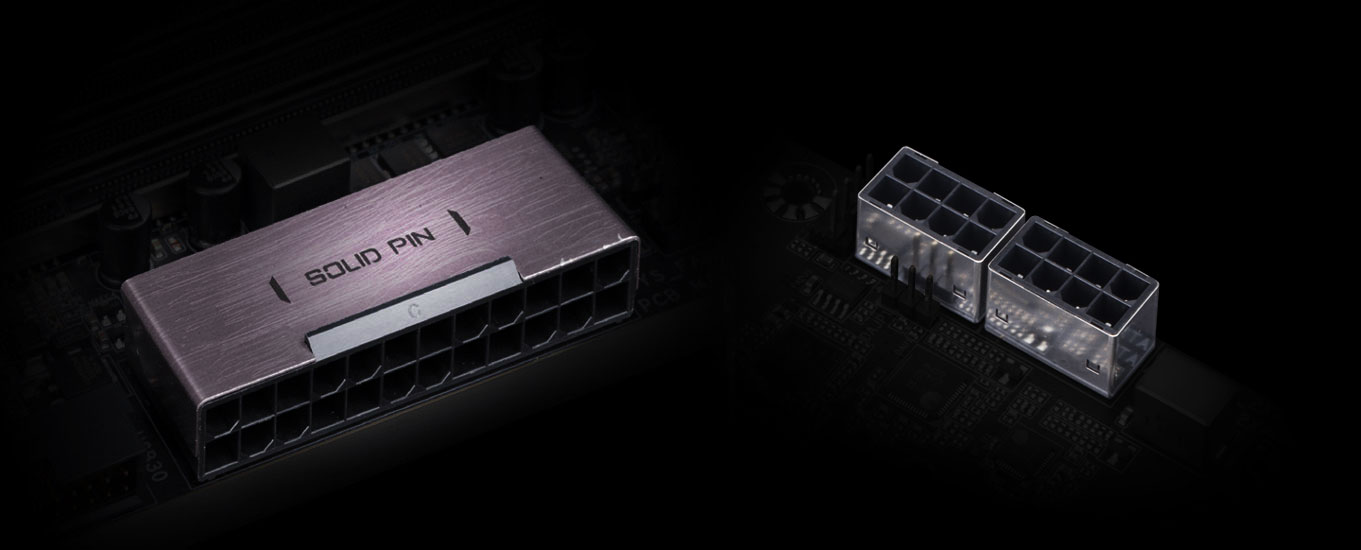

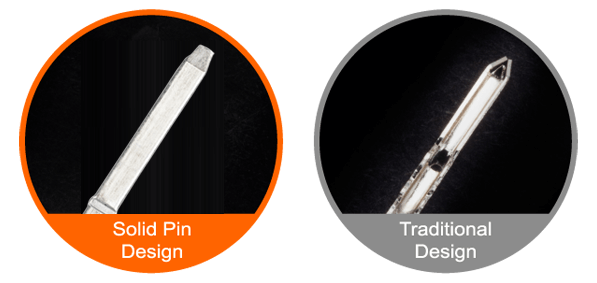

高品質電源端子
Z390 AORUS マザーボードには、CPU に安定した電源を供給するために、 ソリッドメッキのATX 24ピン & ATX 12V 8ピン + 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久

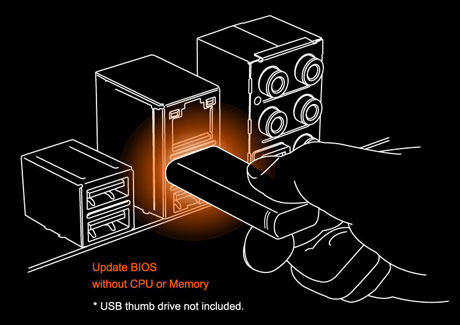

CPU-Free USB BIOS Updates

Q-Flash Plus により、CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新 BIOS に更新することが可能です。

最新 BIOS ファイルをダウンロードして、USB メモリに名称を変えて保存し、専用の USB ポートに差し込むだけで完了です。アップデートが完了し、ブート可能な状態になると LED が知らせてくれます。

GIGABYTE BIOS & APP CENTER
マザーボード機能制御のために、最新ソフトウェアを搭載しています。
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer

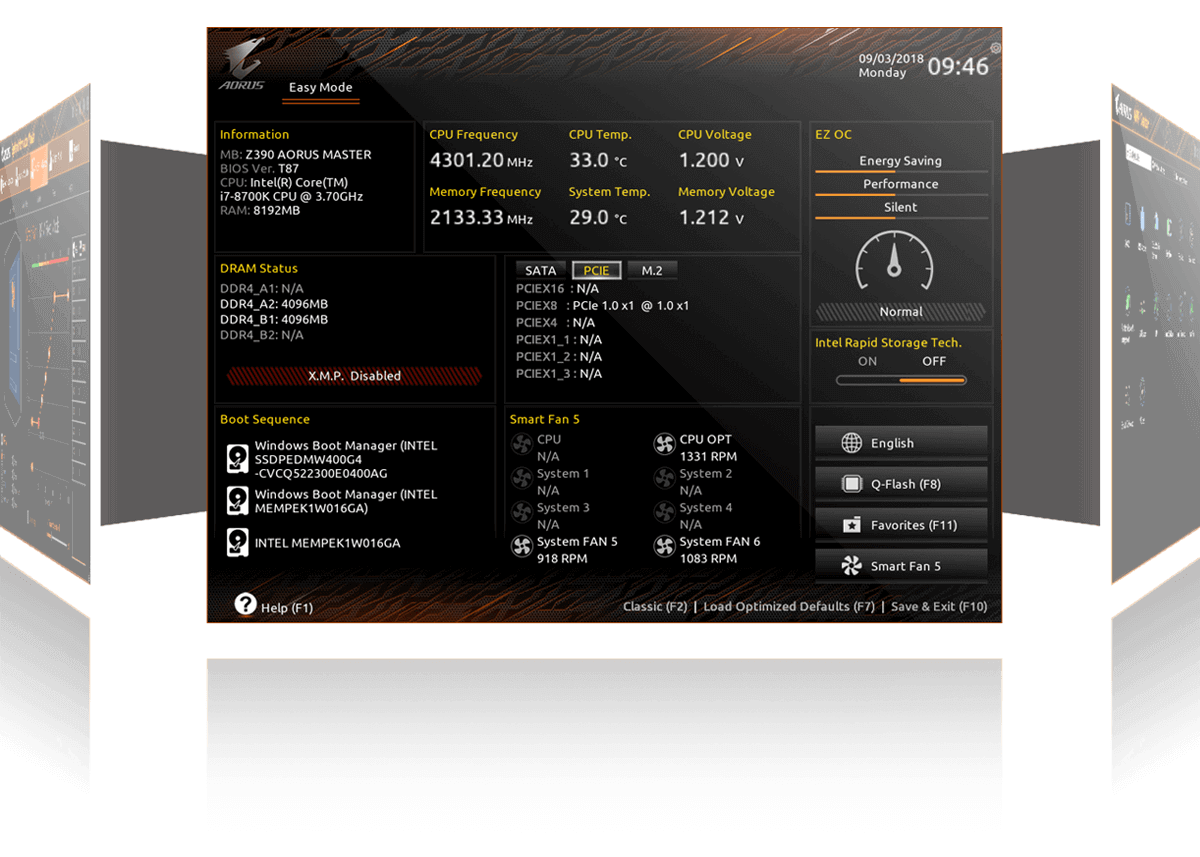

BIOS
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
適化されたメモリインストールの通知
ユーザーが2つのメモリー・モジュールを取り付けて、シングル・チャネル・モードのままだと、通知が表示されます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。

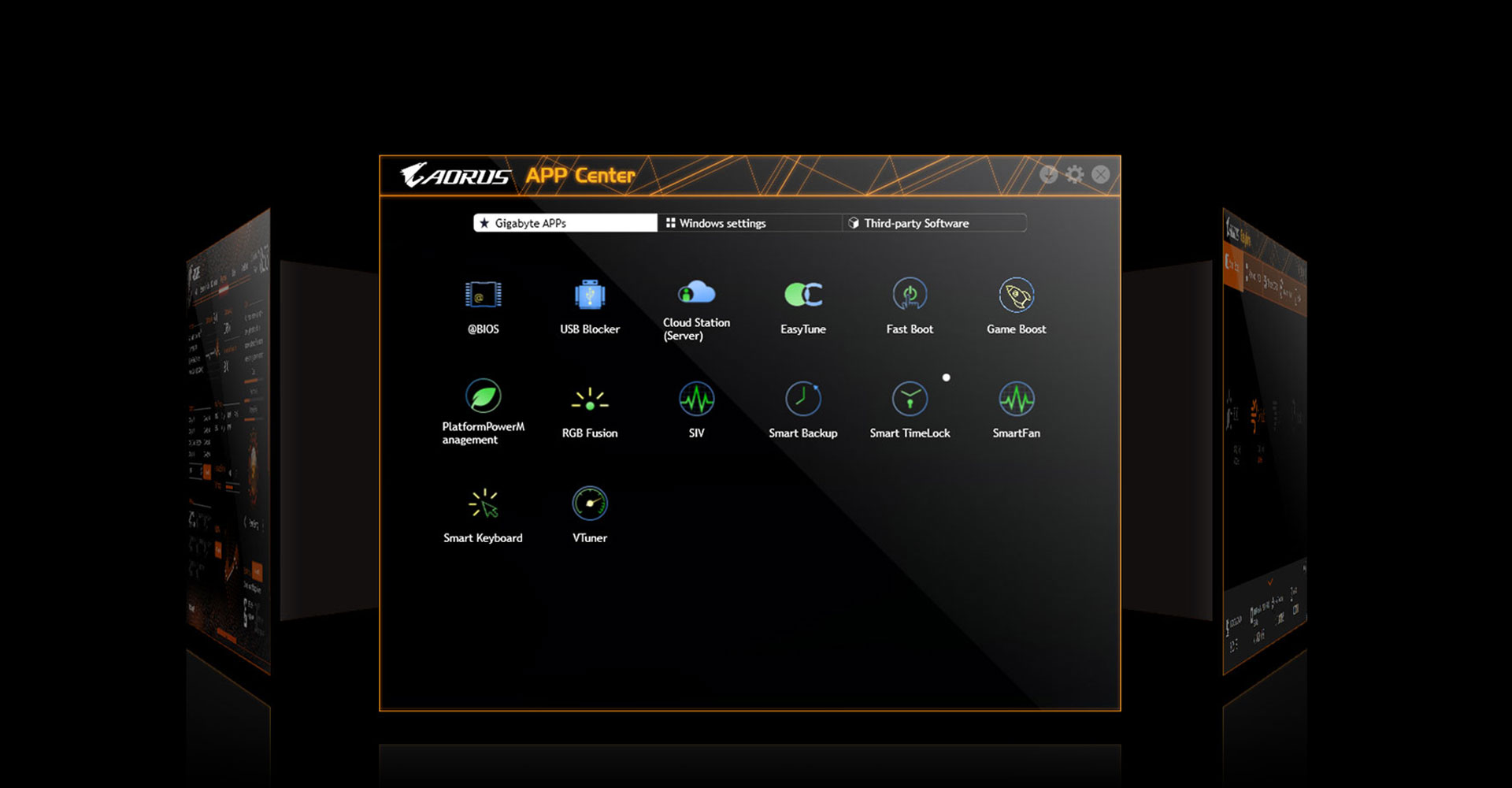

APP CENTER
GIGABYTE APP Center により、 GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。

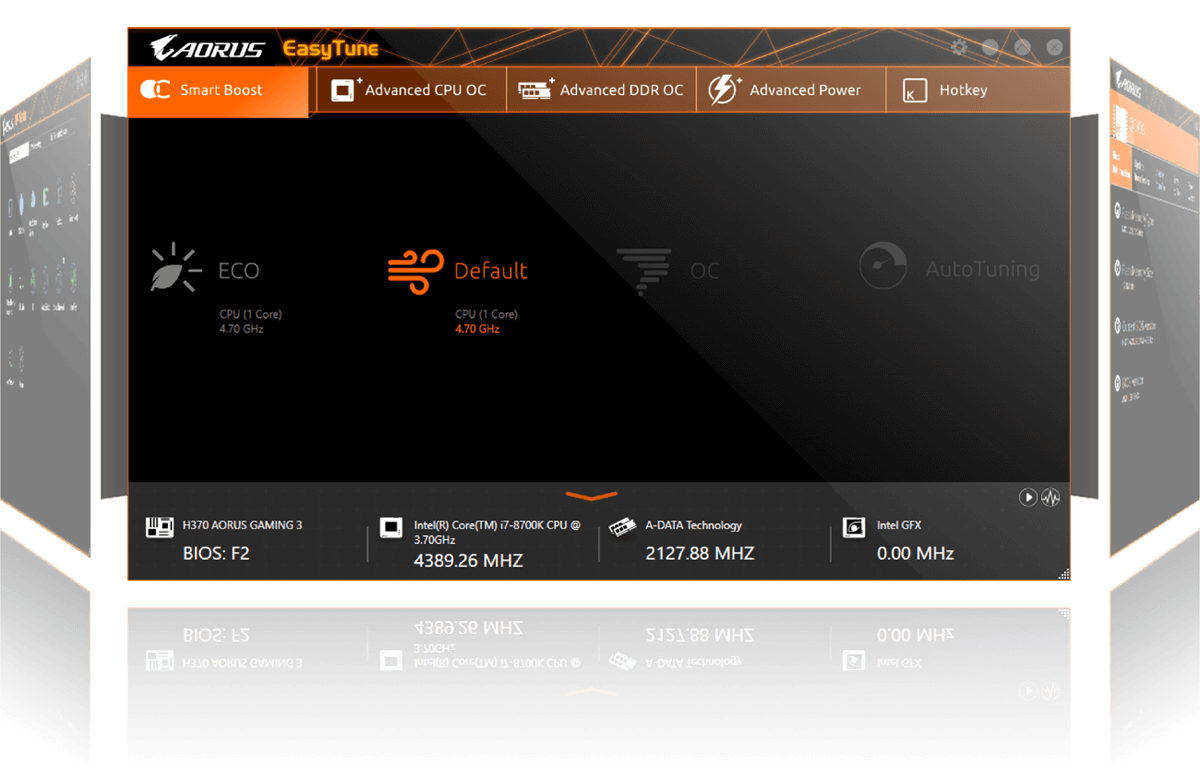

EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。
また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。

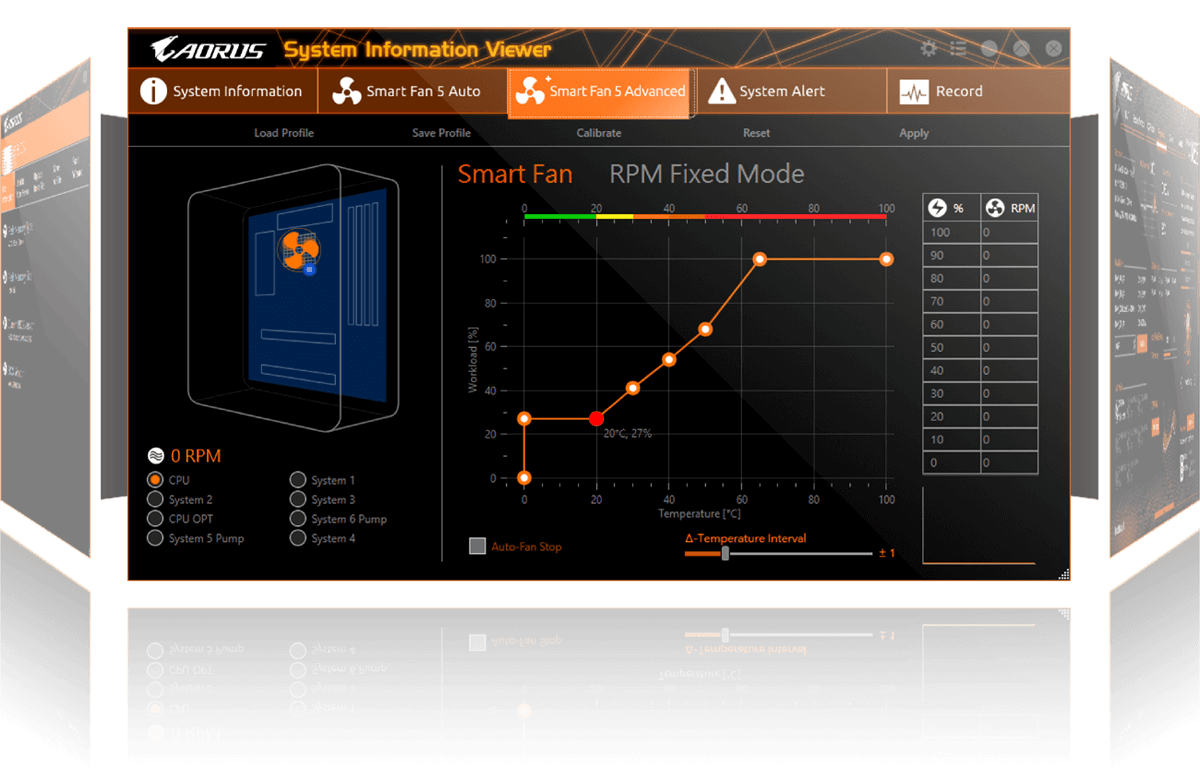

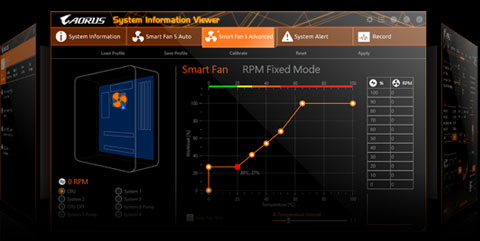

System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
