デザイン・コンセプト

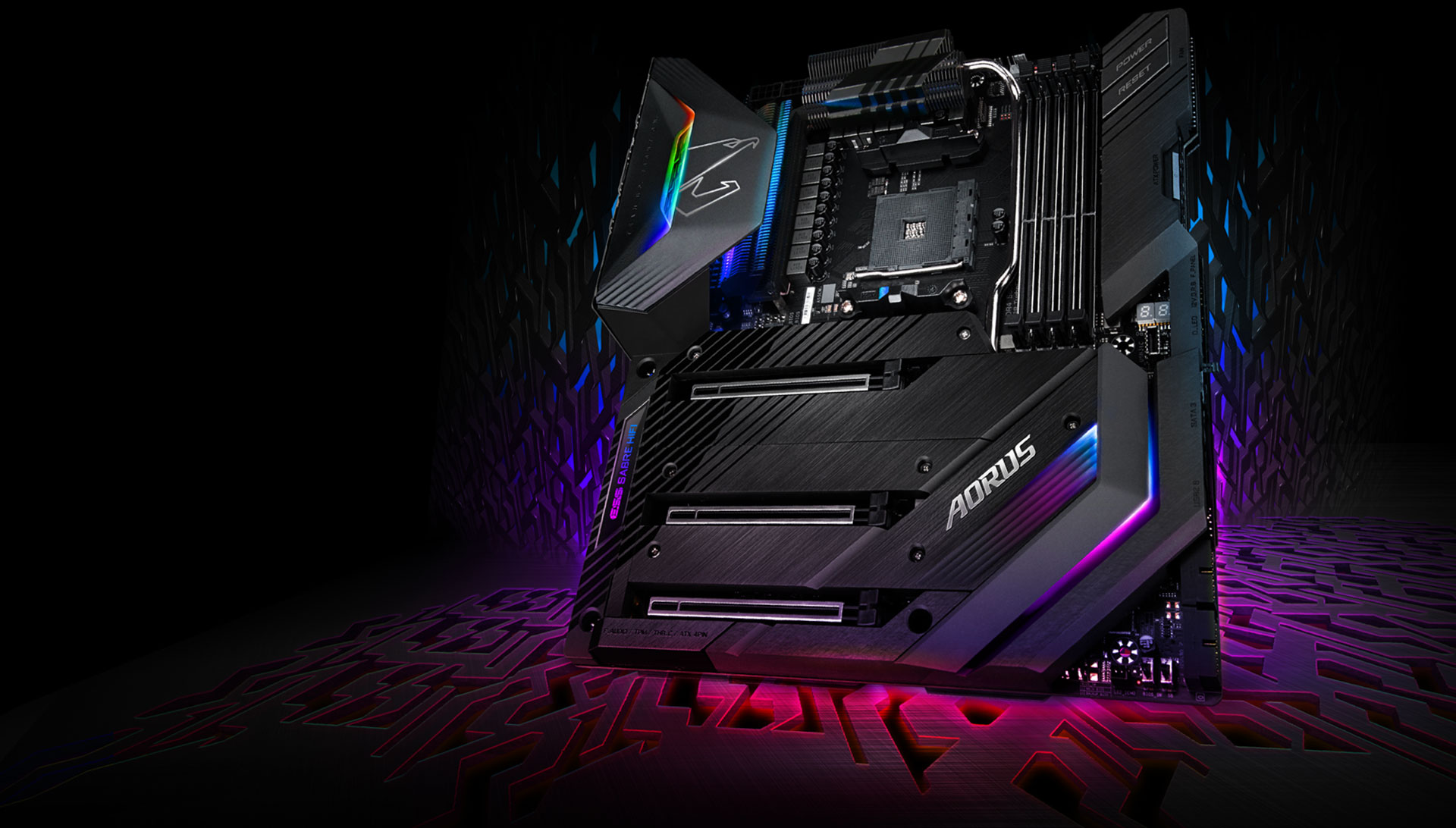

革新的なデザイン、最先端機能、最先端美学、洗練されたサーマル機構、次世代ネットワーク接続、 そして Hi-Fi オーディオシステム。X570 AORUS XTREME は、我々の X570 フラッグシップ・マザーボードです。

1
Direct 16 Phases Infineon Digital VRM
• 8 Layer PCIe 4.0 Ready Low Loss PCB
• 2X Copper PCB
2
Intel WiFi 6 802.11ax 2T2R & BT 5 with 2X AORUS Antenna
3
Intel i211AT GbE LAN
• cFosSpeed Internet Accelerator
4
AQUANTIA 10GbE Base-T LAN
5
Thermal Reactive Armor
• Fins-Array
• Direct Touch Heatpipes
• 5 W/mK LAIRD Thermal Conductivity Pad
• NanoCarbon Baseplate
• 3x Enlarged M.2 Heatsink
6
Triple M.2 Connectors
• PCIe 4.0/3.0 x4
• Triple Thermal Guards
7
AMP-UP Audio
• ALC 1220-VB Audio Codec
• ESS 9218 SABRE DAC
• Audiophile Grade Capacitors
• Gold Plated Audio Jacks
08
RGB FUSION 2.0
• Addressable LED Header*2
• RGB LED Header*2
• RGB FAN COMMANDER
09
Supports AMD Ryzen Series Processors
• Dual Channel DDR4, 4 DIMMs with Ultra Durable Memory Armor
10
Solid Pin Power Connectors
• 24 pin ATX Power Connector
• 8+8 pin CPU Power Connector
• 6 pin PCIe Power Connector
11
DualBIOS with Socketed BIOS
• Q-Flash Plus
• DualBIOS Switch
12
Front USB 3.2 Gen.2 Type-C
13
PCIe 4.0 Turbo B-Clock IC
14
PCIe 4.0 x16/x8/x4 Slot
• 3x Ultra Durable PCIe Armor
15
USB TurboCharger
RYZEN 5000 シリーズ完全対応
GIGABYTE X570 AORUS マザーボードには、PCIe 4.0 および USB Type-C インターフェイスのサポート、 洗練されたオーディオ、最新高速イーサネット および WIFI の採用など、ユーザーのパフォーマンス、 オーディオ、データ転送のニーズを満たす豊富な機能があります。最新の高度な電力および熱設計により、 最新 AMD Ryzen 5000 シリーズ・プロセッサの性能を最大限に引き出すことができ、 GIGABYTE X570 AORUS マザーボードは、最高の AMD プラットフォームです。 AMD Ryzen 5000, 4000, 3000, 2000 シリーズ互換
AMD StoreMI テクノロジー
GIGABYTE X570 マザーボードは、AMD StoreMI テクノロジで PC の可能性を最大限に引き出します。
StoreMI は従来のストレージデバイスを高速化し、ブート時間を短縮し、ユーザーエクスペリエンスを向上させます。 この使いやすいユーティリティは、SSD の速度と HDD の大容量を1つのドライブに統合し、読み取り/書き込み速度を向上させ、データのパフォーマンスを驚異的に向上させさせます。

AMD StoreMI の利点:
・PC 動作ををすばやく、スムーズに
・システム起動から、アプリケーション起動までのコンピュータ応答性を最適化
・手頃な価格で HDD 容量で SSD パフォーマンスを提供
・ユーザーのコンピューティング動作を自動的に学習して、重要なファイルに素早くアクセス

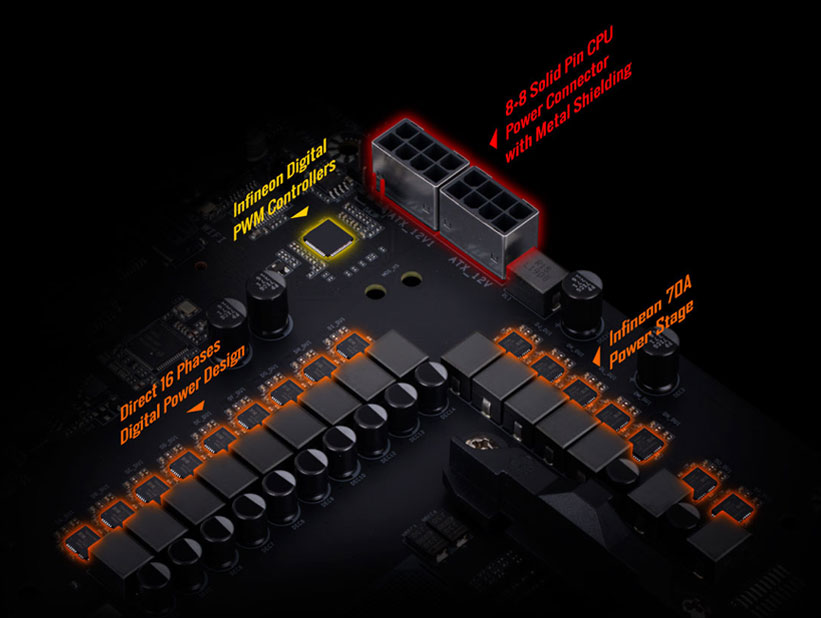

究極の電源設計
第3世代 AMD Ryzen プロセッサーの性能を最大限引き出すため、
究極の電源設計を採用しております。
Extreme Power Design

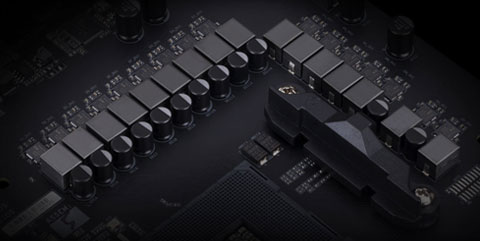

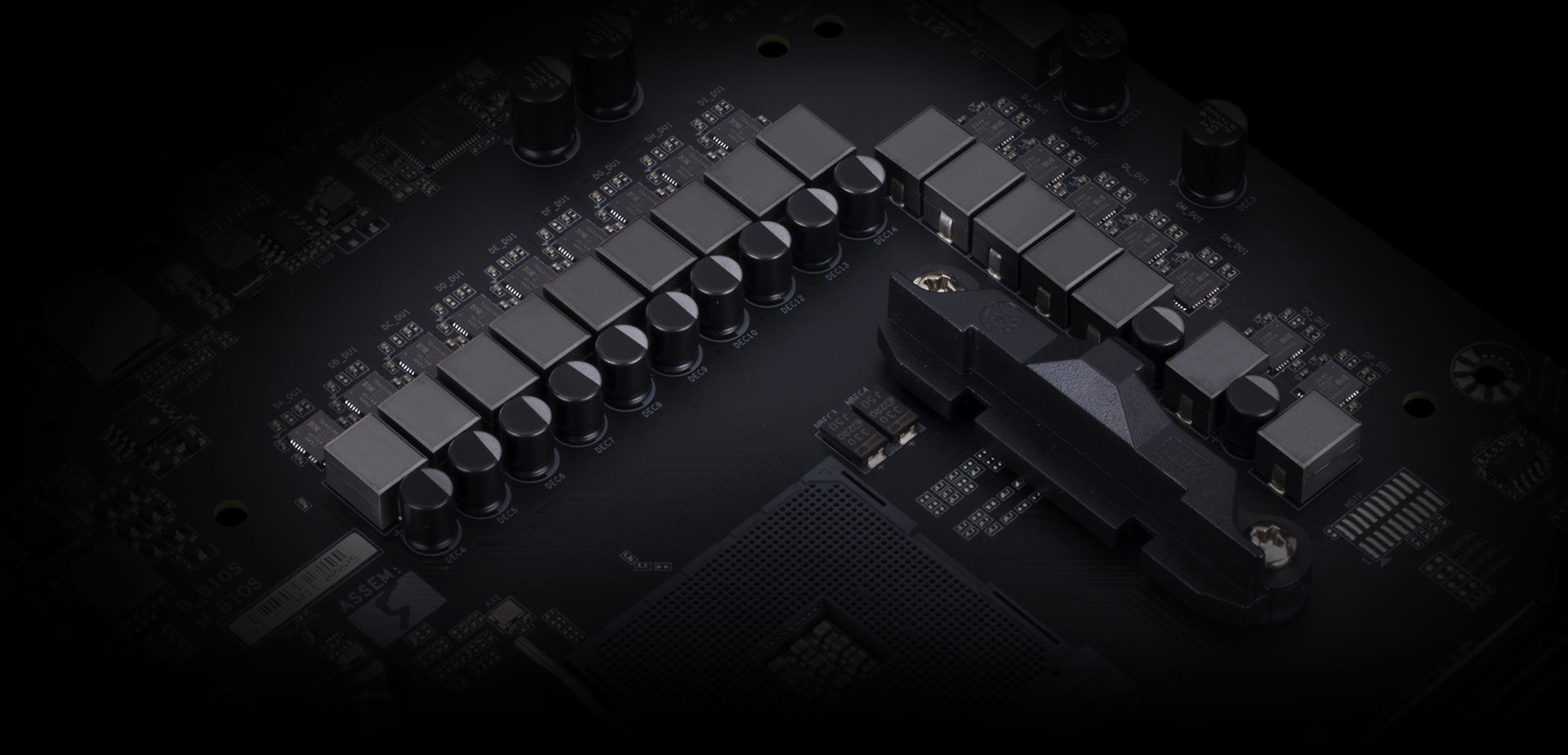

16 Direct Digital Power Design
Power Architecture
2X Copper PCB
電力効率
GIGABYTE 独自の2オンス銅箔層基板設計は、電力負荷を軽減し、CPU 電源回路周辺の熱を基板全体に分散させることで、 システムの温度を劇的に下げる働きをします。電力の無駄を省き、部品一つ一つの温度をさらに下げることができます。 これにより、システムの安定性を高めることができます。
THERMAL REACTIVE ARMOR
X570 AORUS XTREME は最新の放熱対策により、
放熱性を強化しています。
THERMAL REACTIVE ARMOR
Thermal Design
Right-Angled Connector
NanoCarbon Baseplate
Noise Detection
16X Hybrid Fan Header

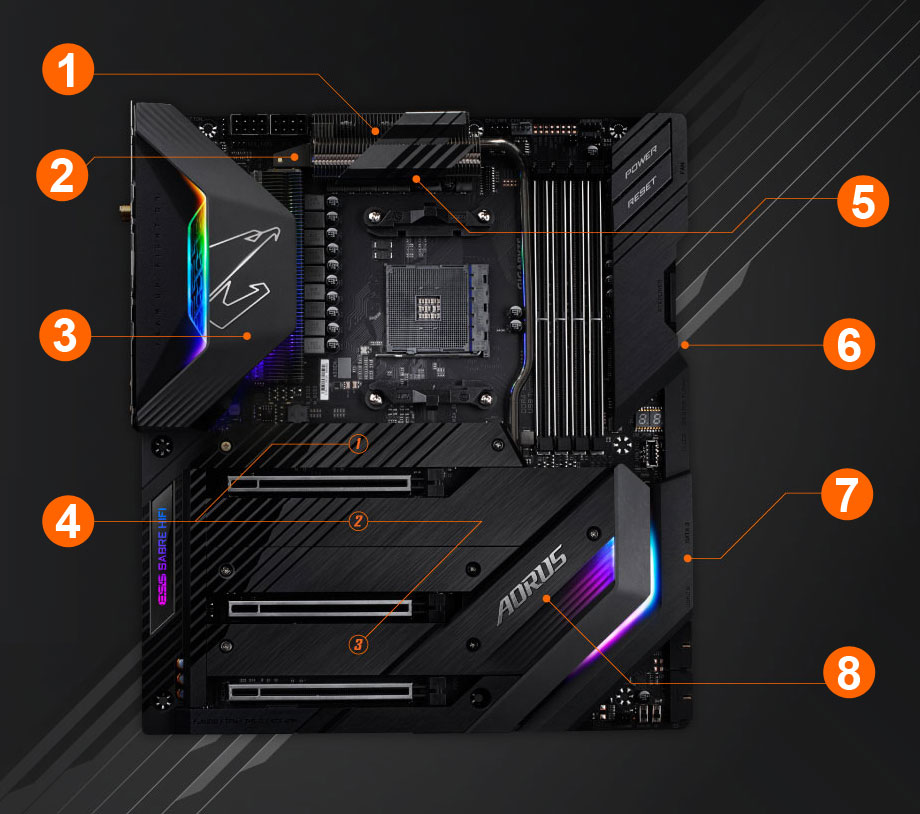

1. Fins-Array
従来型のヒートシンクに比べ、3倍 (300%) の放熱面積を確保
2. 大型ヒートパイプ
MOSFET からヒートシンクへ効率的な熱伝導
3. アルミ製カバー
美的スタイルを保ち、
放熱を妨げないアルミ製の I/O カバー
4. 3X PCIe 4.0 M.2 ヒートシンク
大型 M.2 ヒートシンクにより、新世代 PCIe 4.0 SSD の過熱によるパフォーマンス低下を防止
5. LAIRD 高性能熱伝導パッド
1.5mm 厚の 5W/mK 熱伝導パッドにより、従来製品より 2.7 倍の熱伝導を実現
6. NanoCarbon 放熱用バックプレート
熱伝導パッドにより、マザーボード裏面→ベースプレートへの熱伝導を促進
(大型バックプレートで放熱)
7. 横向きコネクタ
X570 AORUS XTREME のコネクタの90%以上は、ケーブル管理を容易にし、シャーシ内の空気の流れをきれいにするために直角に設計されています。
8. X570 チップセット冷却
X570 チップセットと Fins-Array ヒートシンクはヒートパイプで接続され、安定した冷却をチップセット・ファン無しで実現

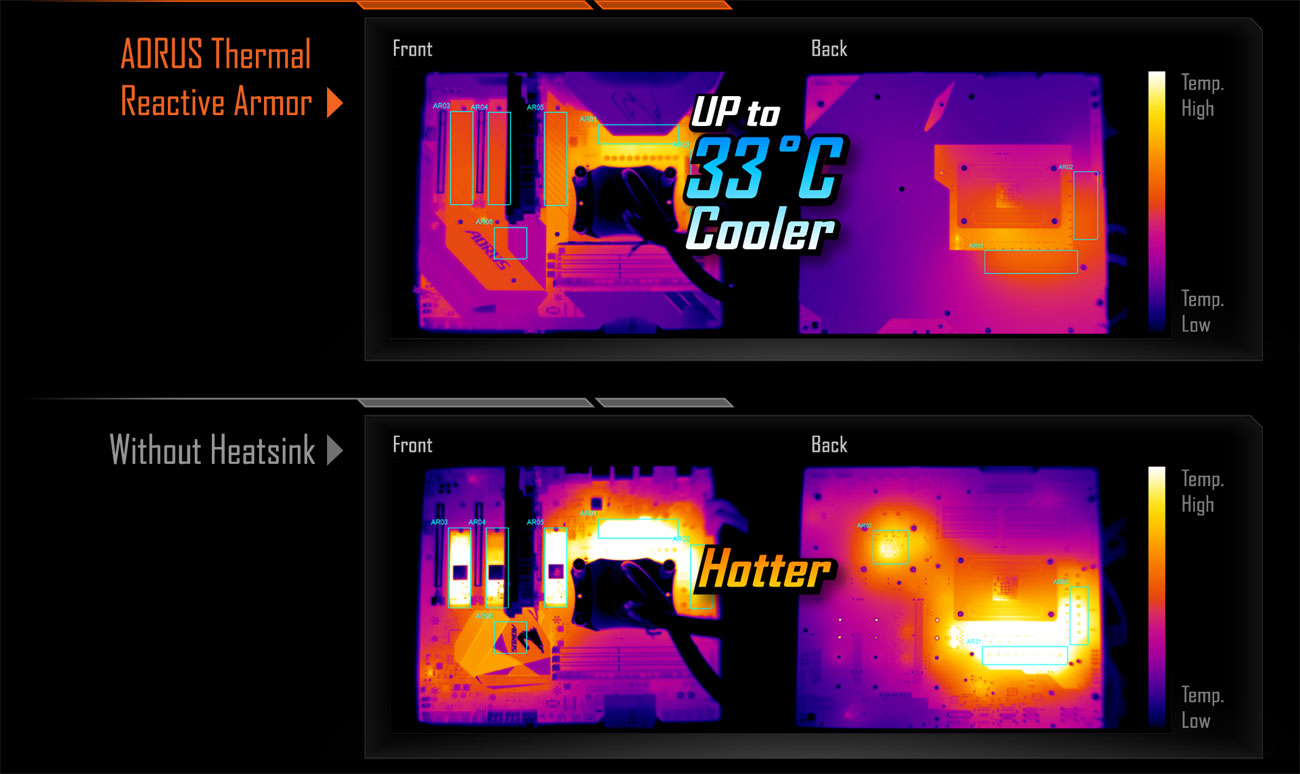

Thermal Performance

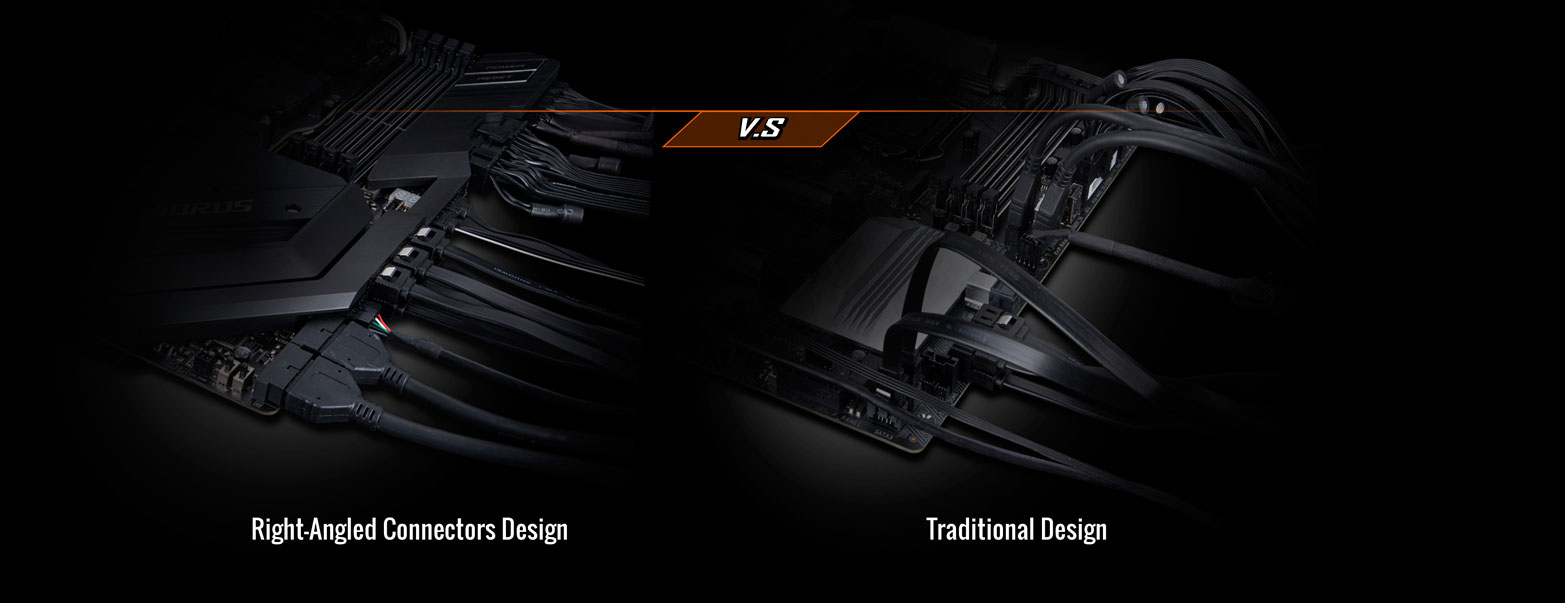

横向きコネクタ
X570 AORUS XTREME のコネクタの90%以上は、
ケーブル管理を容易にし、シャーシ内の空気の流れをきれいにするために直角に設計されています。
  1. バックプレートは、マザーボード裏面の放熱性を高めるだけではなく、
    マザーボード全体の強度や、取付する際の扱いやすさを向上させました。

  2. また、最新式の一体型 I/O バックパネルにより、
    PC ケースへの取付作業が簡単に行えます。

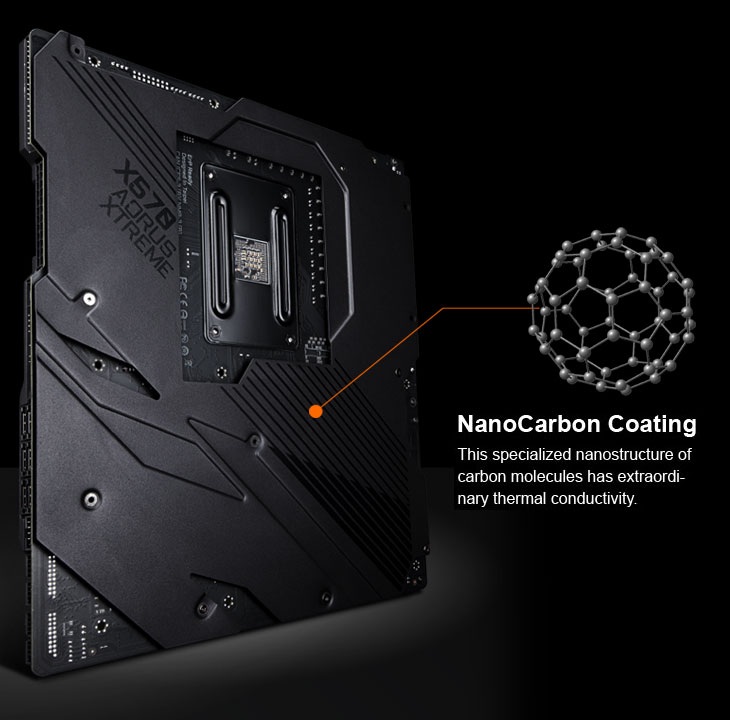

NanoCarbon コーティング
NanoCarbon コーティングをバックプレートに施すことにより、放熱性をさらに高めました。
騒音検知
新しい騒音検出機能を使用すると、ファン、CPUクーラー、グラフィックカードなどを含む すべてのデバイスの騒音レベルをリアルタイムで監視でき、 ファンの速度を決定することができます。 なお、同梱の騒音検出ケーブルは、 いかなる録音記録機能を含まないので、プライバシーの観点からも安心です。
Unparalleled Performance
X570 AORUS XTREME は PCIe 4.0、高クロックメモリ、
M.2 Thermal Guard などの最新機能を搭載しています。
Unparalleled Performance

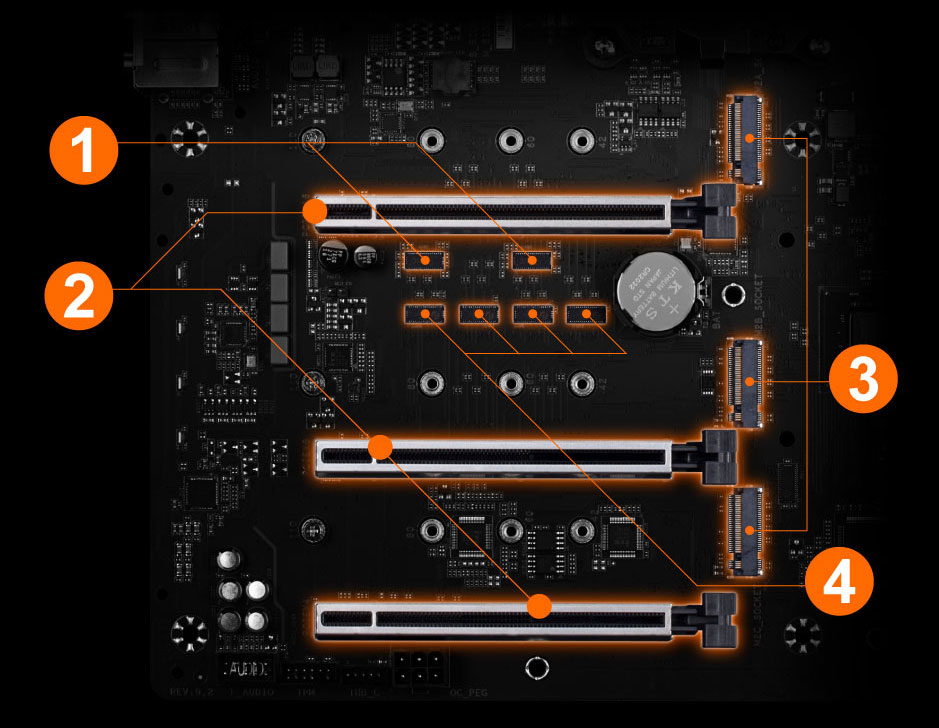

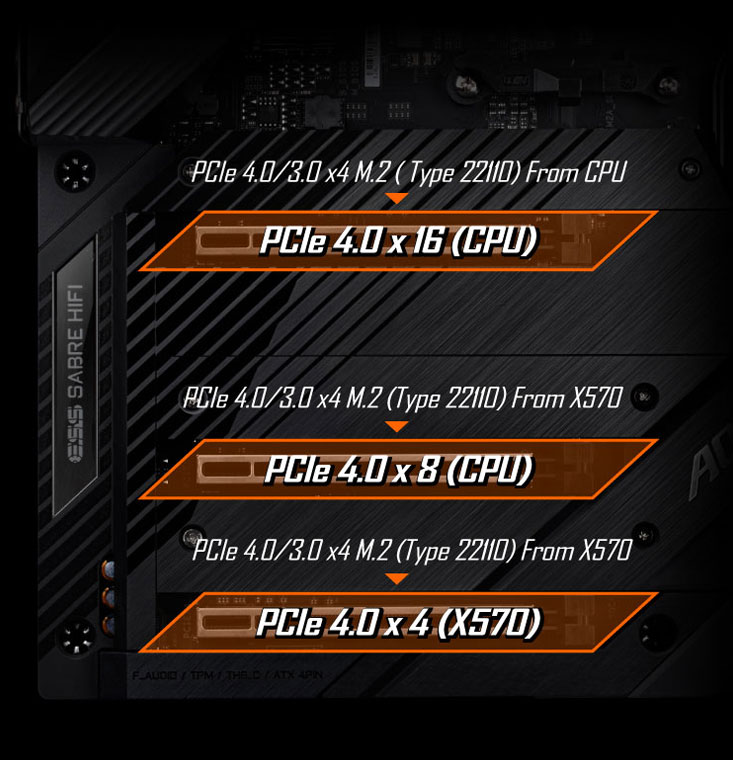

PCIe 4.0 Design
XMP 4400+
3X M.2 PCIe 4.0 x4
3X M.2 Thermal Guards
3連 PCIe 4.0 x4 M.2
GIGABYTE マザーボードは、システム性能を最大限に引き出そうとする、パワーユーザーに M.2 テクノロジを提供することに重点を置いています。
3連 PCIe 4.0 SSD RAID 0 構成可能
PCIe 4.0 x4 NVMe PCIe SSD による究極性能

X570 AORUS マザーボードは、大容量を要求し、最高のパフォーマンスを追求するユーザーのために、 NVMe ストレージに関して業界最高の互換性を提供します。AORUS のユニークなデザインは、最高 9840 MB/s(シーケンシャル・リード) の記録速度に RAID で設定することができ、AORUS は究極 PC のための明白な選択です。

M.2 + M.2 + M.2
Extreme sequential Read 9840 MB/s, Sequential Write 8900 MB/s speed

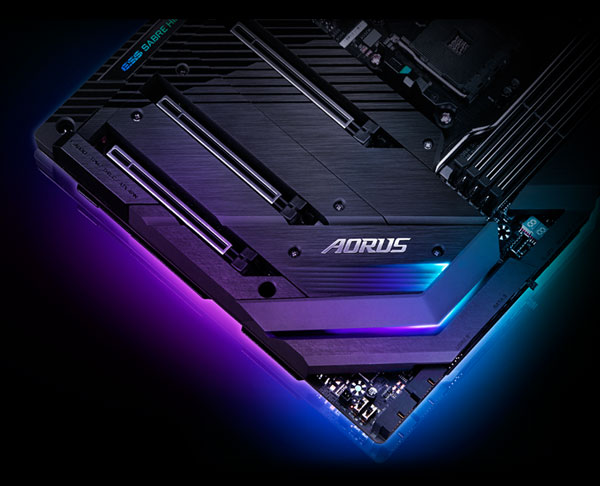

AORUS M.2 Thermal Guard
GIGABYTE 高効率 M.2 Thermal Guard
今後の超高速 PCIe 4.0 SSD では、パフォーマンスの低下は許容できません。 高性能の第4世代 NVMe SSD では、熱管理が特に重要です。

GIGABYTE M.2 Thermal Guard 設計により放熱面積を増やして、速度低下を防ぎます。
温度上昇に伴うThermal Throttling の防止
次世代の接続性
X570 AORUS マザーボードは、すべての次世代ネットワーク、ストレージ、および WIFI 接続を提供して、 あなたをスピードアップさせます。
次世代の接続性
10 GbE Base-T LAN
WIFI 6 802.11ax
AORUS Antenna
USB TurboCharger

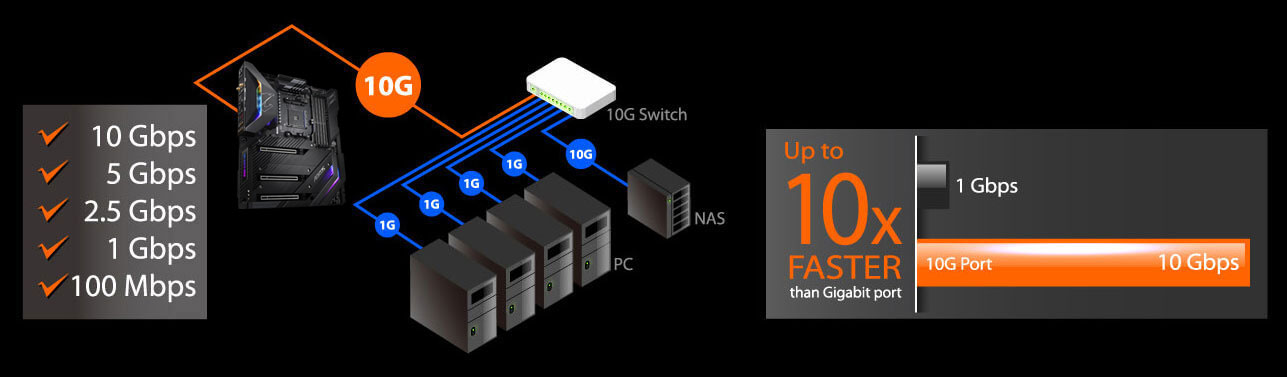

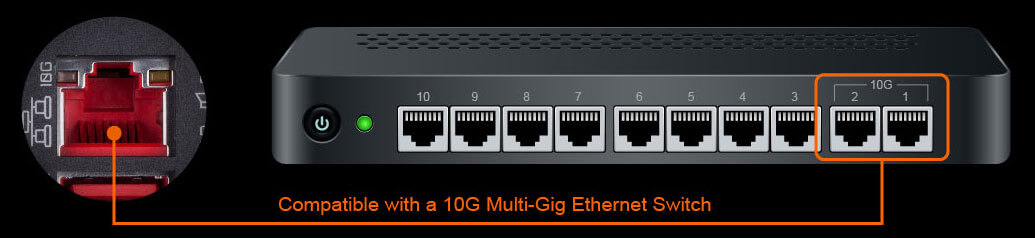

AQUANTIA 10GbE BASE-T 有線 LAN
次世代高速通信
AQUANTIA AQC107 は、10GbE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX イーサネット・コントローラとの互換性があり、 最大 10 GbE のネットワーク接続を実現できます。
Multi-Gigabit 対応
• 究極のオンラインゲーム体験可能
• 5/2.5/1Gbps ネットワークと互換性あり
• 既存ネットワークへの接続可能

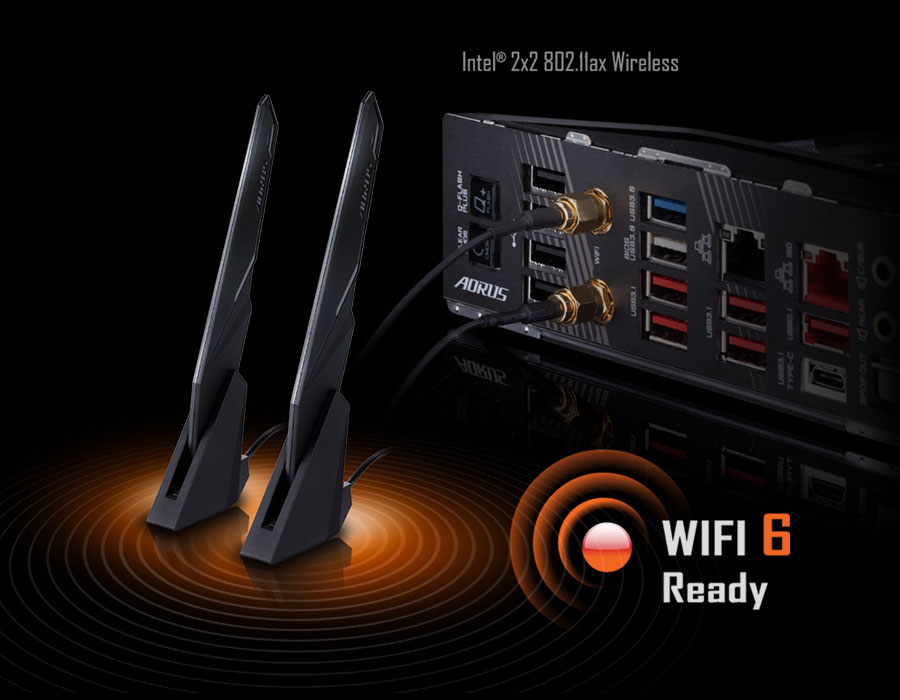

Intel WiFi 6 802.11ax + BT 5
インテル・ワイヤレスソリューションは、802.11ax に対応し、ギガビット・ワイヤレス・パフォーマンスを可能にし、 スムーズなビデオストリーミングやより良いゲーム体験を提供し、接続の切断を最小限に抑え、 最大 2.4Gbps * の速度を実現します。
さらに、BT は BT 4.2 より速い伝送で約4倍の範囲を提供します。
WiFi 6 の利点:
  1. 802.11ac 1x1 にくらべ、約5.5倍の性能 *
  2. 4倍のネットワーク容量、
    特に多数のデバイスがある密集した場所でのパケ詰まりを防止。
  3. ネットワークの高効率化
2400
1734
867
433
Transmission speed (Mbps)
* 理論値です。
  1. 最新 802.11ax/ac 2.4GHz & 5GHz 対応
  2. WIFI 信号最適化 Smart アンテナ
  3. マグネットで取り付け可能
USB TurboCharger
GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.2 Gen.1 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。
充電時間は、デバイスのハードウェア設計、バッテリ容量、PCケースのフロント USB ケーブルの品質、省電力設定、および環境によって異なります。
Definitive Aesthetics
X570 AORUS XTREME は見た目も重視した設計になっています。
Definitive Aesthetics
RGB FUSION 2.0

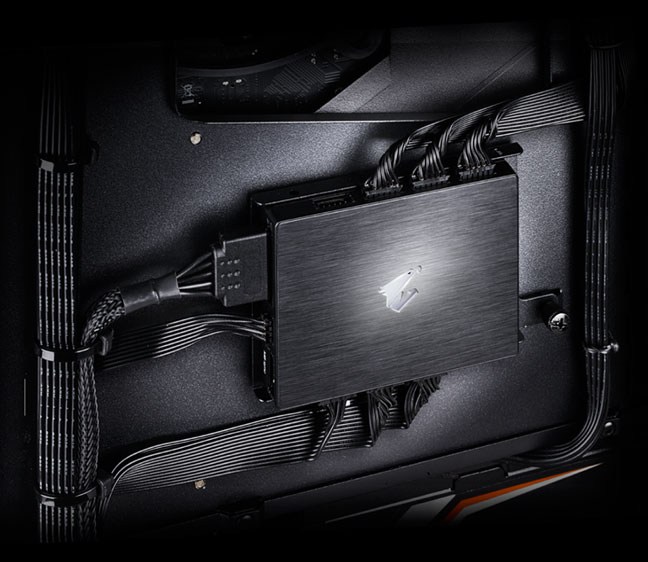

AORUS RGB FAN COMMANDER

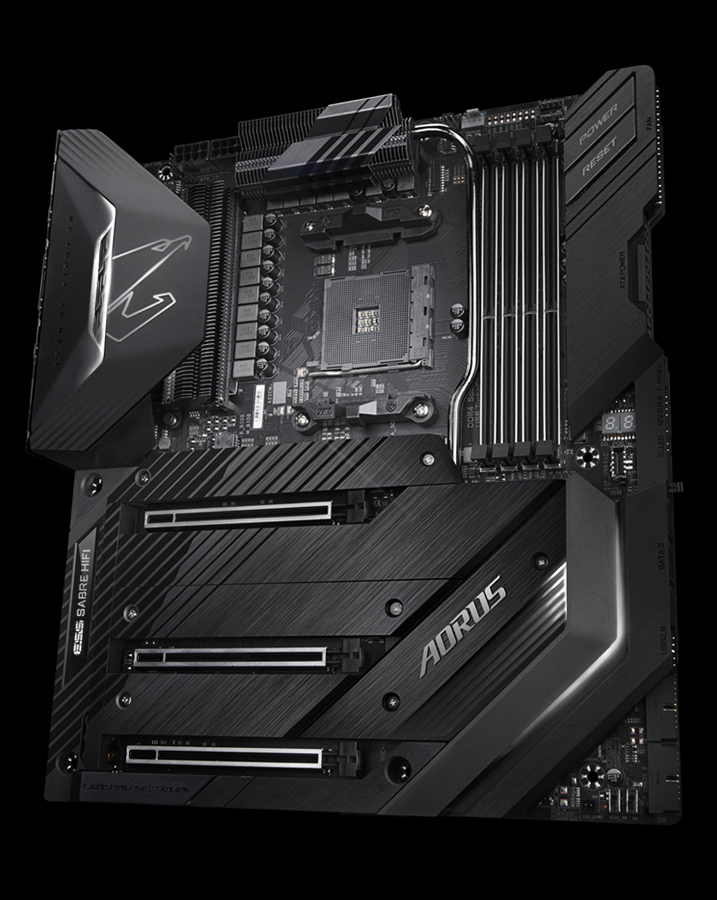

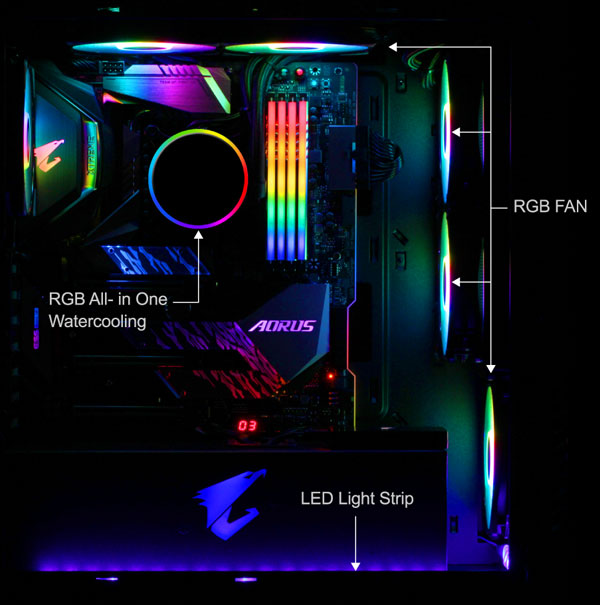

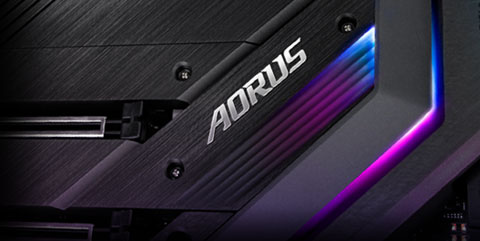

Multi-Zone Light Show Design

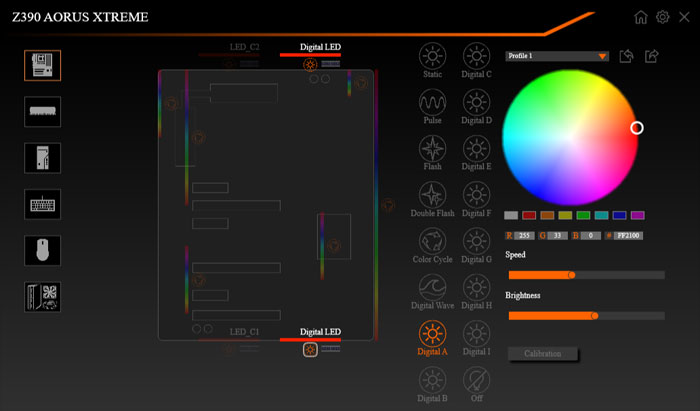

AORUS マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、 プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

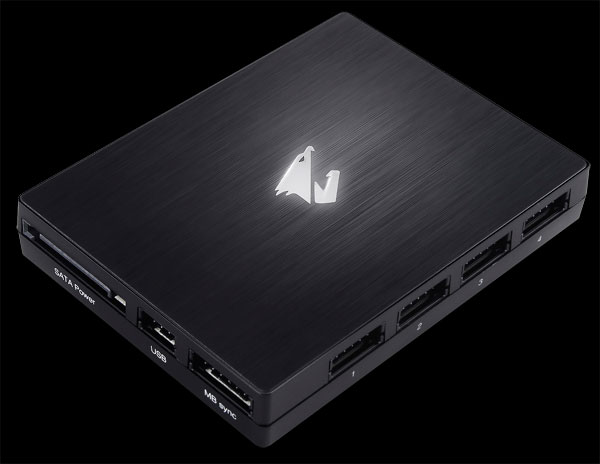

  1. 独自のコントローラーを同梱
  2. 8 Hybrid Fan ヘッダピン
  3. 8 RGB LED ヘッダピン
  4. 8 デジタル LED ヘッダピン
  5. 2 外部温度センサー用端子
  6. 2 USB 2.0 ヘッダピン
  7. すべてのヘッダピンで独立制御可能
  8. マグネットによる固定可能

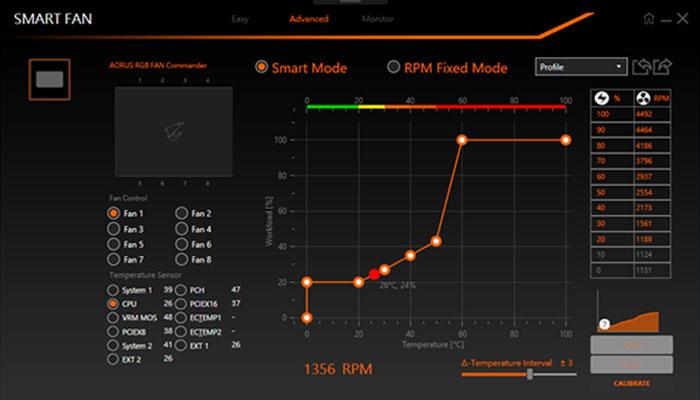

AORUS RGB FAN COMMANDER に接続されたデバイスを RGB FUSION 2.0 および Smart FAN ソフトウェアで制御可能。

  1. 最大 8 個の Fan スピードを調整可能。
  2. 最大 16 個の照明機器を RGB FUSION 2.0 で同期可能。
HIFI AUDIO SYSTEM
独立したサウンドカード並みの Hi-Fi オーディオ品質
オーディオ信号 (歪みのないデジタル信号) は、130dB SNR / 112dB THD+N の ESS 9218 Sabre DAC を通過し、 最大 600Ω の高インピーダンス・ヘッドフォンに対応しています。
さらに、スタジオ級のWIMA オーディオ・コンデンサと金メッキ付オーディオジャックは、高音質を保証します。

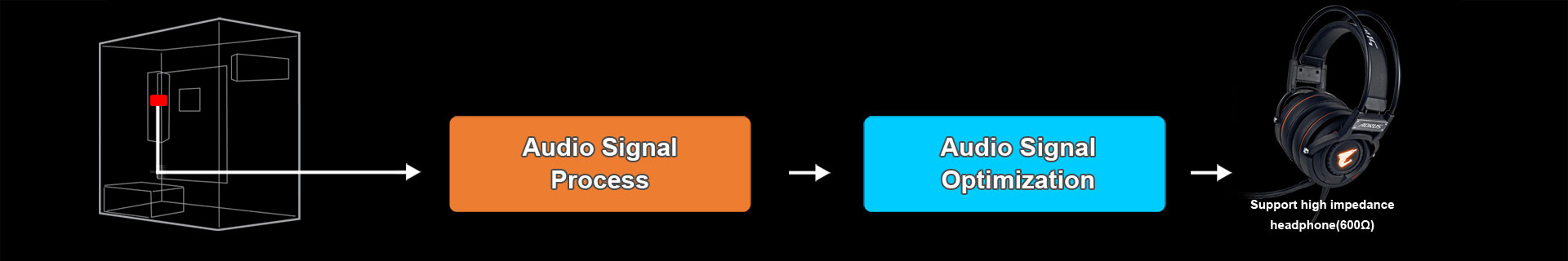

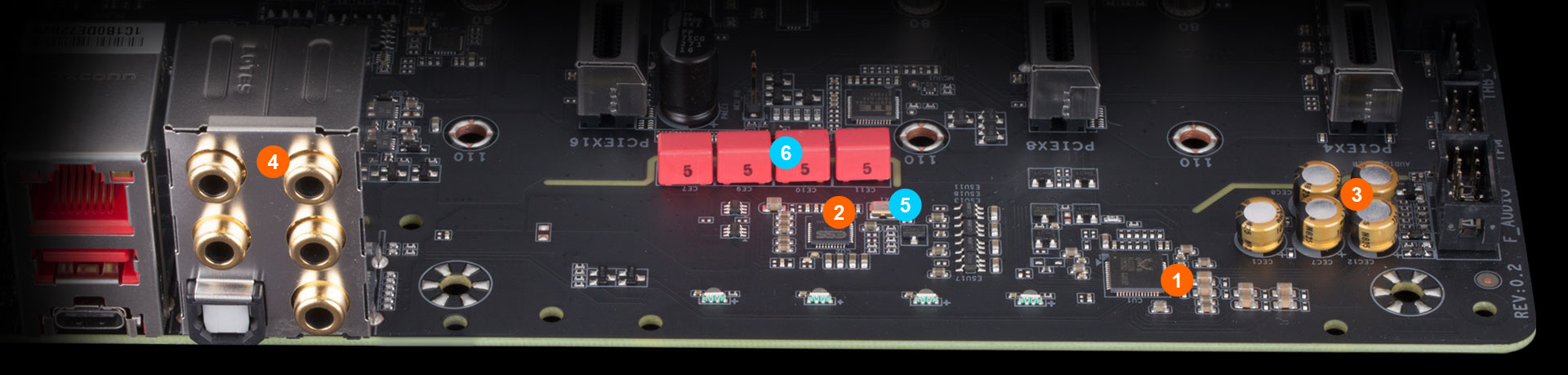

Audio Signal Process
Digital Audio
True Hi-Fidelity Music
サラウンド・オーディオおよび DSD 音楽再生が可能です。
Digital / Analog Convert
ESS SABRE reference DAC 9218
  • 124dB DNR / -112dB THD+N
  • True 2vrms output
  • 130dB SNR
  • 32bit 192KHz PCM
Audio Signal Amplification
スタジオ級部品構成
真のアコースティック・サウンド
Crystal Sound Output
金メッキ
金メッキ付オーディオ端子搭載
Audio Signal Optimization
精密 TXC 発振器
精密発振器により、音響信号のタイミングを同期します。
スタジオ級コンデンサ
スタジオ級の WIMA 音響コンデンサにより、ノイズを最小限に抑えます。
Ultra Durable
GIGABYTE と言えばは、その耐久性と高品質の製造プロセスで有名です。
言うまでもなく、私たちは X570 AORUS XTREME で見つけることができる最高のコンポーネントを使用し、 それぞれを、耐久性のあるものにするため、あらゆる補強を施しています。
Ultra Durable
3X PCIE Armor
4X Memory Armor
Solid Pin
Q-Flash Plus
Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
GIGABYTE 独自のワンピース・ステンレスシールド設計により、 ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

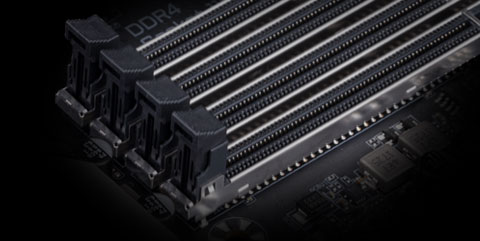

Ultra Durable Memory Armor

AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

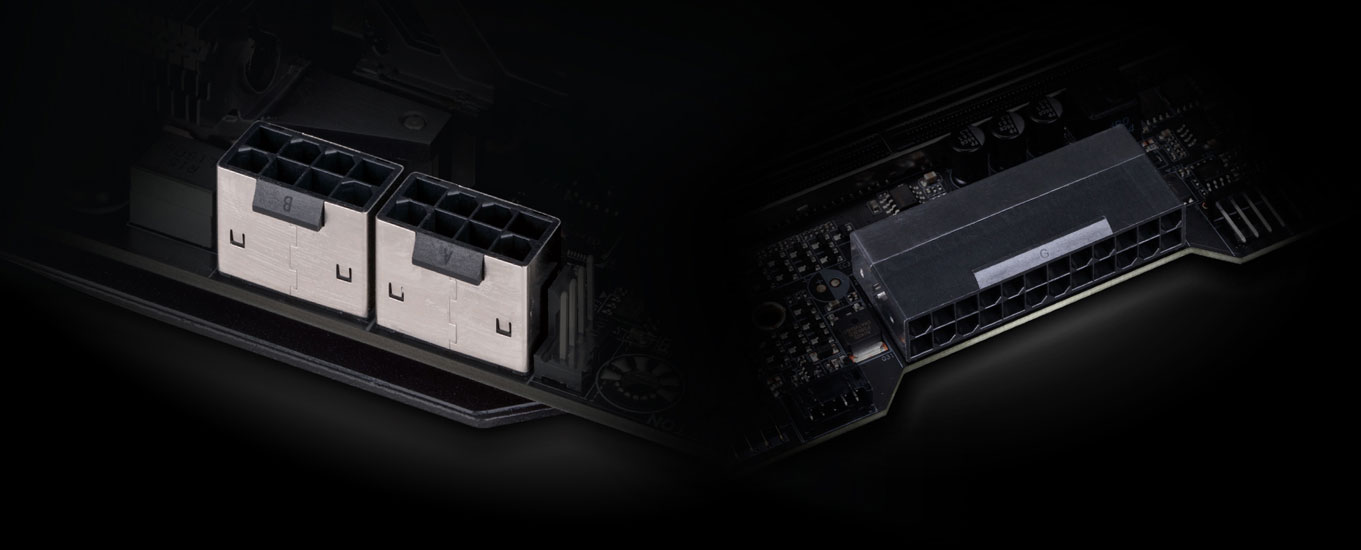

高品質電源端子
本 X570 AORUS マザーボードには、CPU に安定した電源を供給するために、ソリッドメッキのATX 24ピン & ATX 12V 8ピン + 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久
Q-Flash Plus
CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能。
GIGABYTE BIOS & APP CENTER
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。
APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

GIGABYTE マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。 リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium License が1年間分、無料で付属しています。

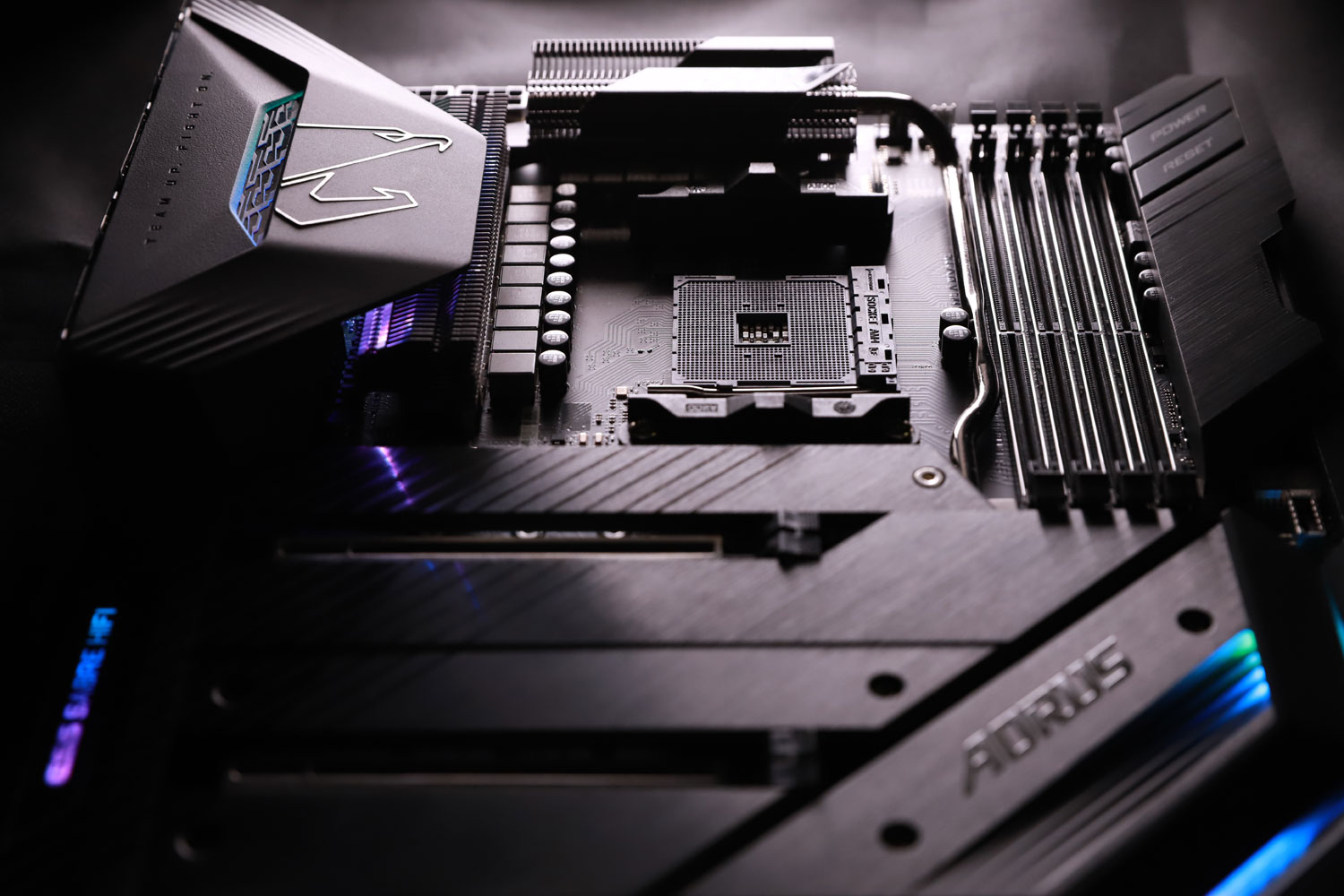

GALLERY
