デザイン・コンセプト

猛々しい爪

AORUS は鷹の攻撃的な性質と狩猟の腕前からインスピレーションを受けています。
鷹が鋭利な爪を駆使して、効率的かつ精度高く獲物を素早く捕える所が、AORUS のイメージです。

1
12+2 Phases Digital VRM Solution with DrMOS
• 2X Copper PCB
2
HDMI 2.0
3
Advanced Thermal Design with Enlarge Heatsink
• 1.5mm Thick Thermal Pad
4
Intel GbE LAN
• cFosSpeed Internet Accelerator
5
Integrated I/O Shield
• Q-Flash Plus USB Port
6
Dual PCIe 4.0 x4 M.2 Connectors
• PCIe 4.0/3.0 x4 NVMe support
• 1X M.2 Thermal Guard
7
Audio Solutions
• ALC1200 Audio
• Audio Noise Guard
• High-End Audio Capacitors (WIMA & Nichicon Fine Gold)
8
Supports AMD Ryzen Series Processors
• Dual Channel DDR4, 4 DIMMs
9
Solid Pin Power Connectors
• 24 pin ATX Power Connector
• 8 pin CPU Power Connector
10
Front USB 3.2 Gen2 Type-C
11
PCIe 4.0 x16/x4/x1 Slots
• 1x Ultra Durable PCIe Armor
12
RGB FUSION 2.0
• Addressable LED Header*2
• RGB LED Header*3
RYZEN 3000 シリーズ完全対応
AMD X570 チップセットを搭載した GIGABYTE X570 AORUS マザーボードは、第3世代 AMD Ryzen プロセッサを 完全サポートしています。

GIGABYTE X570 AORUS マザーボードには、PCIe 4.0 および USB Type-C インターフェイスのサポート、 洗練されたオーディオ、高速イーサネット および WIFI の採用など、ユーザーのパフォーマンス、 オーディオ、データ転送のニーズを満たす豊富な機能があります。最新の高度な電力および熱設計により、 最新 AMD Ryzen 3000 シリーズ・プロセッサの性能を最大限に引き出すことができ、 GIGABYTE X570 AORUS マザーボードは、最高の AMD プラットフォームです。
AMD StoreMI テクノロジー
GIGABYTE X570 マザーボードは、AMD StoreMI テクノロジで PC の可能性を最大限に引き出します。
StoreMI は従来のストレージデバイスを高速化し、ブート時間を短縮し、ユーザーエクスペリエンスを向上させます。 この使いやすいユーティリティは、SSD の速度と HDD の大容量を1つのドライブに統合し、読み取り/書き込み速度を向上させ、データのパフォーマンスを驚異的に向上させさせます。

AMD StoreMI の利点:
・PC 動作ををすばやく、スムーズに
・システム起動から、アプリケーション起動までのコンピュータ応答性を最適化
・手頃な価格で HDD 容量で SSD パフォーマンスを提供
・ユーザーのコンピューティング動作を自動的に学習して、重要なファイルに素早くアクセス

AORUS PERFORMANCE
究極の電源設計
第3世代 AMD Ryzen プロセッサーの性能を最大限引き出すため、
究極の電源設計を採用しております。
Ultimate Power Design
12+2 Phases Digital Power
Power Architecture
2X Copper PCB

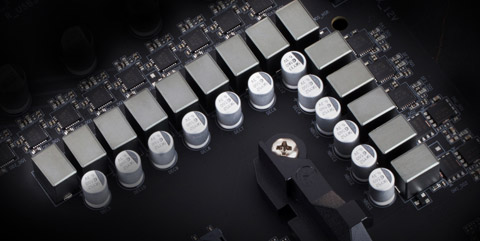

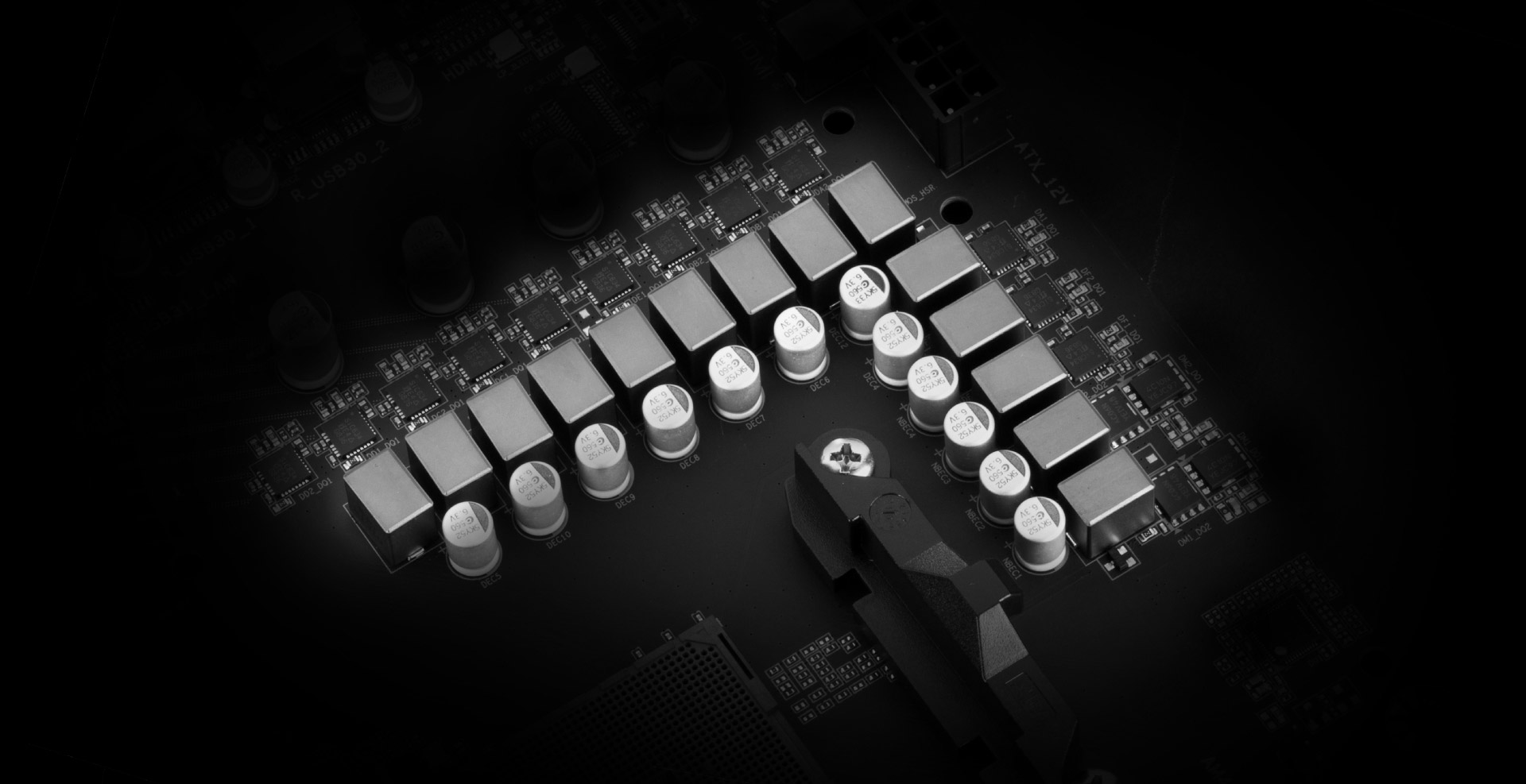

12+2 フェーズ・デジタル電源設計
X570 AORUS ELITE マザーボードは、デジタル PWM コントローラと DrMOS MOSFET によるデジタル CPU 電源設計を採用しています。 これらの 100% デジタル・コントローラによる電源設計は、最新の AMD Ryzen 3000 シリーズ・プロセッサーの性能を最大限に引き出します。

*12フェーズを2つに分けて配列することにより安定した電力供給を実現
GIGABYTE 独自の2オンス銅箔層基板設計は、電力負荷を軽減し、CPU 電源回路周辺の熱を基板全体に分散させることで、 システムの温度を劇的に下げる働きをします。電力の無駄を省き、部品一つ一つの温度をさらに下げることができます。 これにより、システムの安定性を高めることができます。

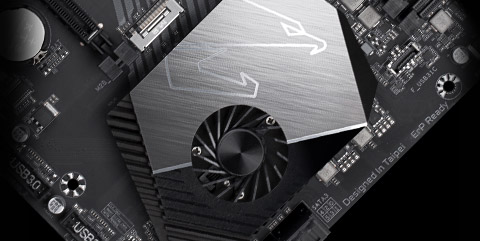

高効率な放熱性能
1. 大型ヒートシンク
大型ヒートシンクにより、放熱効率を強化いたしました。
2. 高熱伝導率
厚さ1.5mm、5W/mK の高熱伝導率パッドを使用することで、 同じ時間で従来の熱パッドに比べて2.7倍多くの熱を伝達できます。

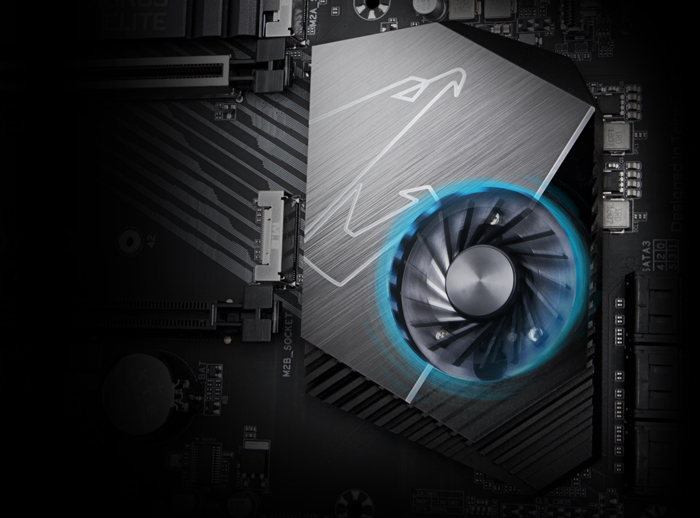

スマート・チップセットファン
Smart Fan
  1. 騒音を最小限に抑え、ファンの寿命を延ばすために3つの異なる動作モードを提供します。 サイレント、バランスおよびパフォーマンスモードにより、どんな状況でもあなたに適したモードを選択できます。

高耐久
  1. X570 マザーボードは 60,000 *MTBF を誇る、高品質ボールベアリング・ファンを採用しています。

  2. * MTBF, A standard measurement that continuously operates under certain criteria with 90 % of confidence level.

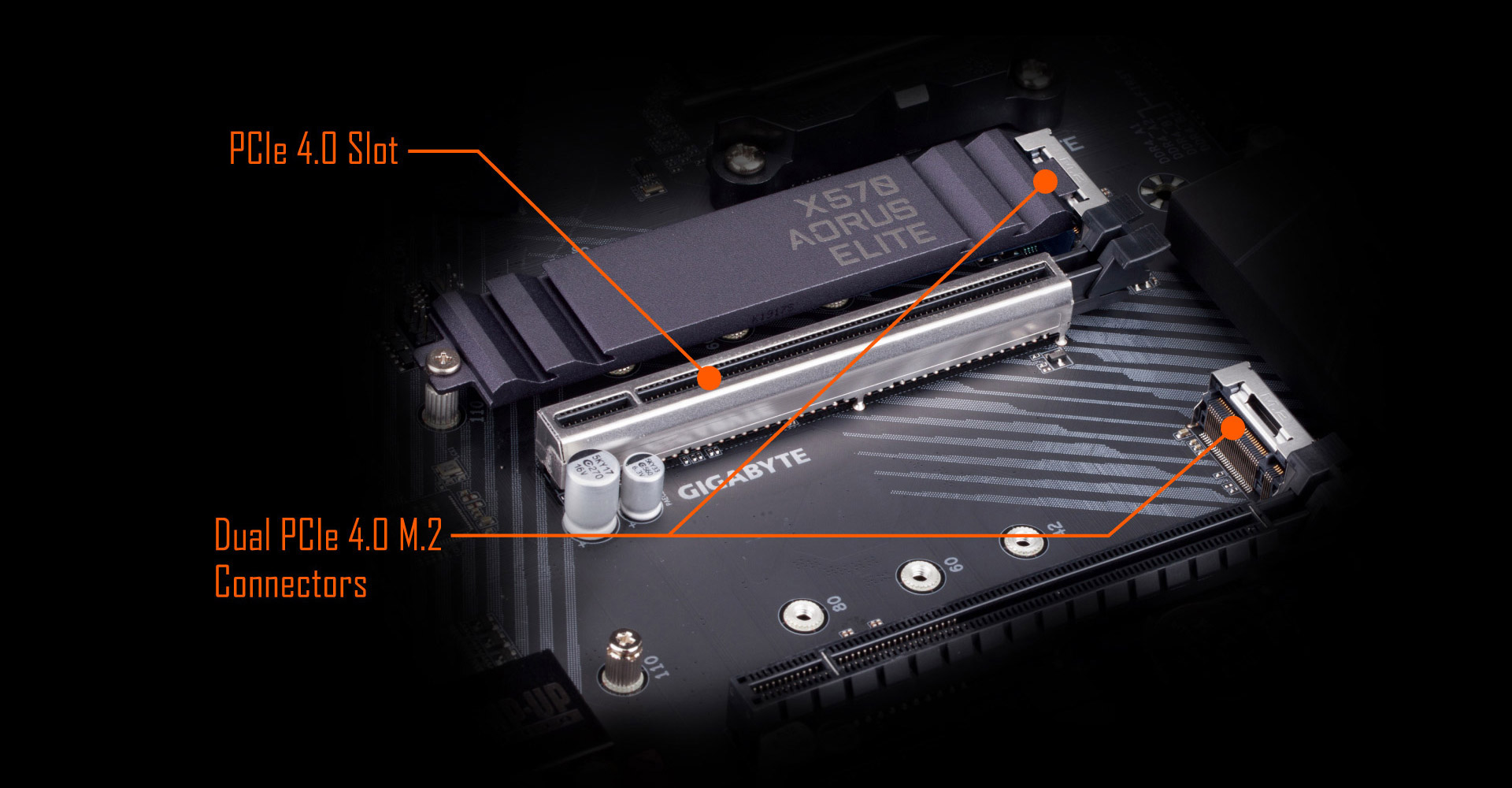

完全 PCIe 4.0 設計
X570 AORUS シリーズは、PCIe 4.0 スロット、PCIe 4.0 M.2 コネクタ
を含む完全な PCIe 4.0 設計を特長としています。
完全 PCIe 4.0 設計
PCIe 4.0 Hardware

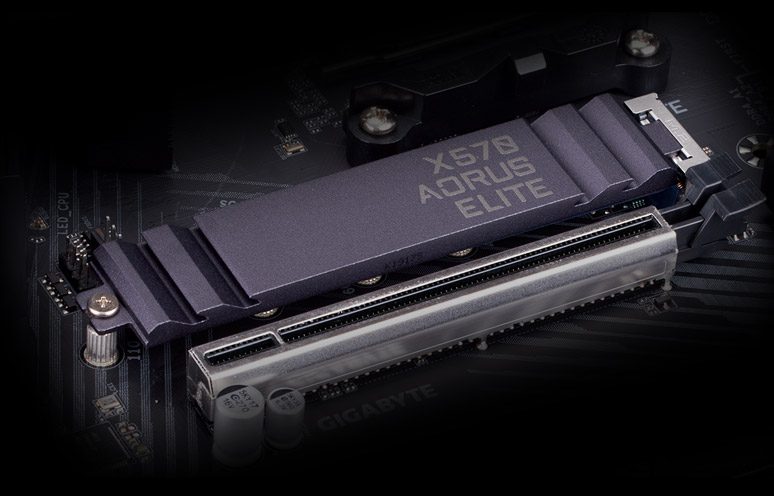

PCIe 4.0 M.2 with Thermal Guard
XMP 4000+
X570 AORUS シリーズ・マザーボードは PCIe 4.0 スロットを内蔵しており、前世代よりも優れた帯域幅を提供します。 グラフィックスカードおよび PCIe NVMe AIC SSD のパフォーマンスは、帯域幅の不足によって制限されることはありません。

PCIe 4.0 スロットは、より高い信号安定性と、より低いインピーダンス特性を持ち、 PCIe 帯域幅を最大限にしながら、PCIe 3.0 との互換性もあります。
PCIe Bandwidth*
PCIe 4.0 x16
PCIe 3.0 x16
Transfer speed
* Theoretical bandwidth based on PCI Express specification
Up to 31.5GB/s*
Up to 15.8GB/s*
Slot Signal Stability*
PCIe 4.0 Slot
PCIe 3.0 Slot
Differential impedance
* Based on PCIe 4.0 differential impedance specification
AORUS CONNECTIVITY
次世代の接続性
X570 AORUS マザーボードは、すべての次世代ネットワークやストレージを提供して、 あなたをスピードアップさせます。
次世代の接続性

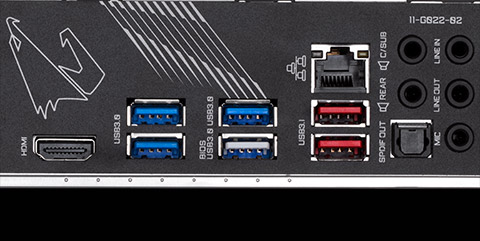

Intel GbE LAN
USB Type-C
HDMI 2.0
Intel GbE 有線 LAN Accelerator Networking

高品質かつ遅延の少ない、途切れることのないゲーム接続のために、利用可能な最速の接続を自動的に優先します。



USB TurboCharger
GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.2 Gen.1 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。
充電時間は、デバイスのハードウェア設計、バッテリ容量、PCケースのフロント USB ケーブルの品質、省電力設定、および環境によって異なります。
HDMI 2.0 (4K / 60P / 21:9 / HDCP 2.2 対応)

HDMI 2.0 は 18Gb/s 帯域を有し、4K / 60P でのディスプレイ表示が可能です。


注: ディスプレイ出力は、対応する APU 使用時のみ有効です。
AORUS STYLE
RGB Fusion 2.0

AORUS マザーボードは、RGB Fusion 2.0 によるはデジタル LED に対応しています。 RGB Fusion 2.0 は、PC のオンボードおよび外部 LED テープを制御する能力をユーザに提供します。 オンボード・オプションと外部 LED テープ*により、ユーザーはさらに多くのパターン、 スタイル、イルミネーションを体験できます。

AORUS マザーボードは、5V のデジタル LED テープに対応しています。 RGB LED との融合には、複数の新パターンとさまざまな速度設定があります。

* LED テープは同梱されていません。

Multi-Zone Light Show Design
AORUS マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
RGB Fusion 2.0 Ready
RGB Fusion 2.0 Software
RGB Fusion APP
RGB Fusion は、すべての対応デバイスを一体化して制御を可能にするソフトウェアです。
LED 照明を同期させ、好きなようにすべての LED をカスタマイズすることができます。 RGB Fusion 2.0 の詳細についてはこちら
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、 プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

GIGABYTE RGB Fusion APP

GIGABYTE の最新 RGB Fusion アプリにより、マザーボード上の LED 機能を簡単に設定することが可能です。 ※制御可能な機能はお客様環境によって異なります。

AORUS AUDIO

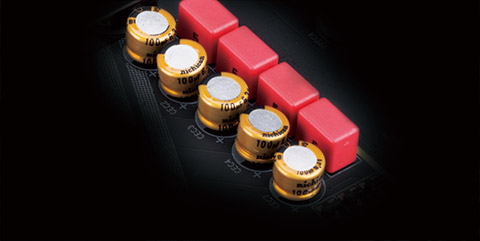

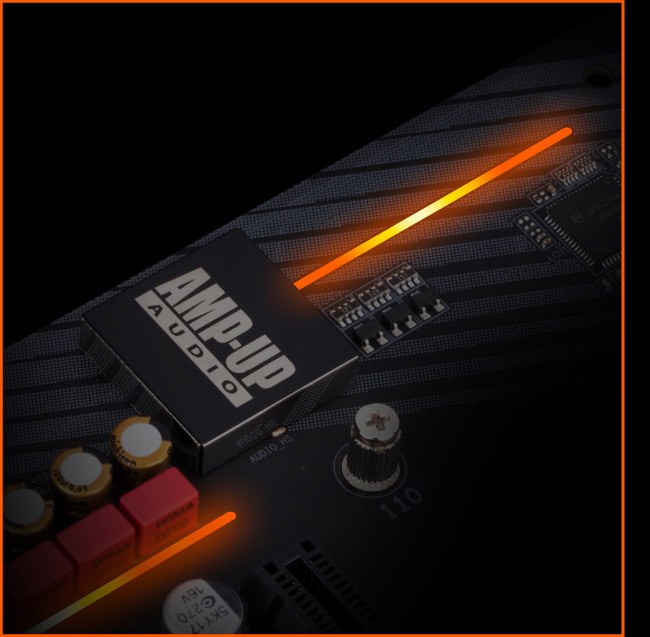

High-End WIMA & Audio Capacitors
AORUS マザーボードは、高級 Hi-Fi システムレベルの WIMA コンデンサを採用しました。 WIMA FKP2コンデンサは、プロのスタジオレベルの高級 Hi-Fi システム機器等に使用されています。 これらを GIGABYTE 独自の AMP-UP Audio Technology と組み合わせることにより、コアなオーディオマニアでも納得のオーディオ品質が得られます。


Audio Noise Guard
AORUS マザーボードは、アナログ・オーディオ部品をノイズから分離するため、基板レベルでのオーディオ・ノイズガードを備えています。
AORUS COOLING

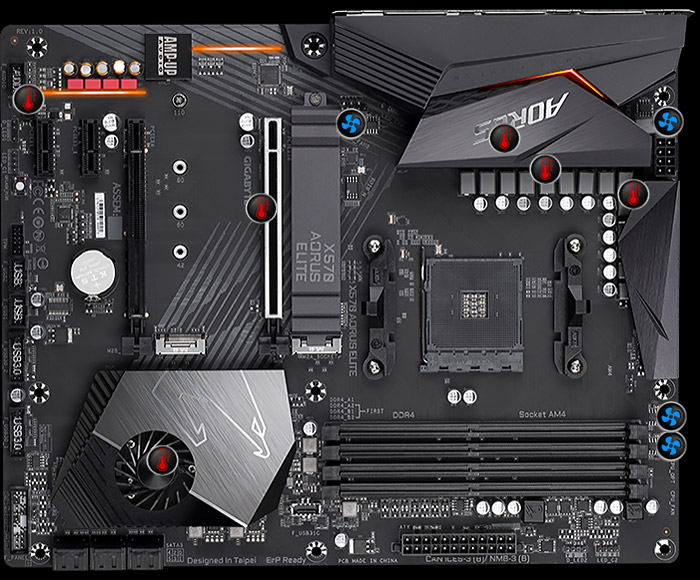

Smart Fan 5

Smart Fan 5 によって、高性能ゲーミングPCであっても最適な冷却状態を維持できます。
Smart Fan 5 では、マザーボード上の複数の温度センサーによって、ファン端子ごとに制御を行うことが可能です。 また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、PWM および Voltage 両モードに対応しています。

Fan / Water Pump Connectors
Internal Temperature Sensors
ファンピンヘッダーと温度センサー数についてはモデルによって異なる場合があります。
Smart Fan 5 機能についてはモデルによって異なる場合があります。
温度センサー
Hybrid Fan ピンヘッダ
■ 4 Fan / Water Pump Connectors
■ 6 Temperature Sensors
■ All Fan Pin Headers Upgraded to Hybrid Fan Headers
■ Interoperable Fans and Sensors
■ Intuitive UI for Fan Control
FAN STOP
Hybrid FAN Header
Smart Fan 5 Software

本マザーボードでは、ファンストップで完全な静寂を実現できます。 温度が指定されたしきい値を下回った時に、ファンを停止するように設定が可能です。

優れたファン・コントロール設計
Hybrid Fan ピンヘッダ

水冷設定を完全に制御しよう! Smart Fan 5 は、ハイブリッド・ファンピンヘッダを介して流量に関する最新の情報を受け取り、PC の水冷を完全に制御できます。
すべてのハイブリッド・ファンヘッダーは、PWM および Voltage 両モードのファン/ポンプのいずれであっても、自動的に検出して最適な設定を行います。

新しくなった Smart Fan 5 ソフトウェア
お好みに応じて、Quiet (静音) からFull Speed (全開) まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。
AORUS ULTRA DURABLE
Q-Flash Plus
CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能。

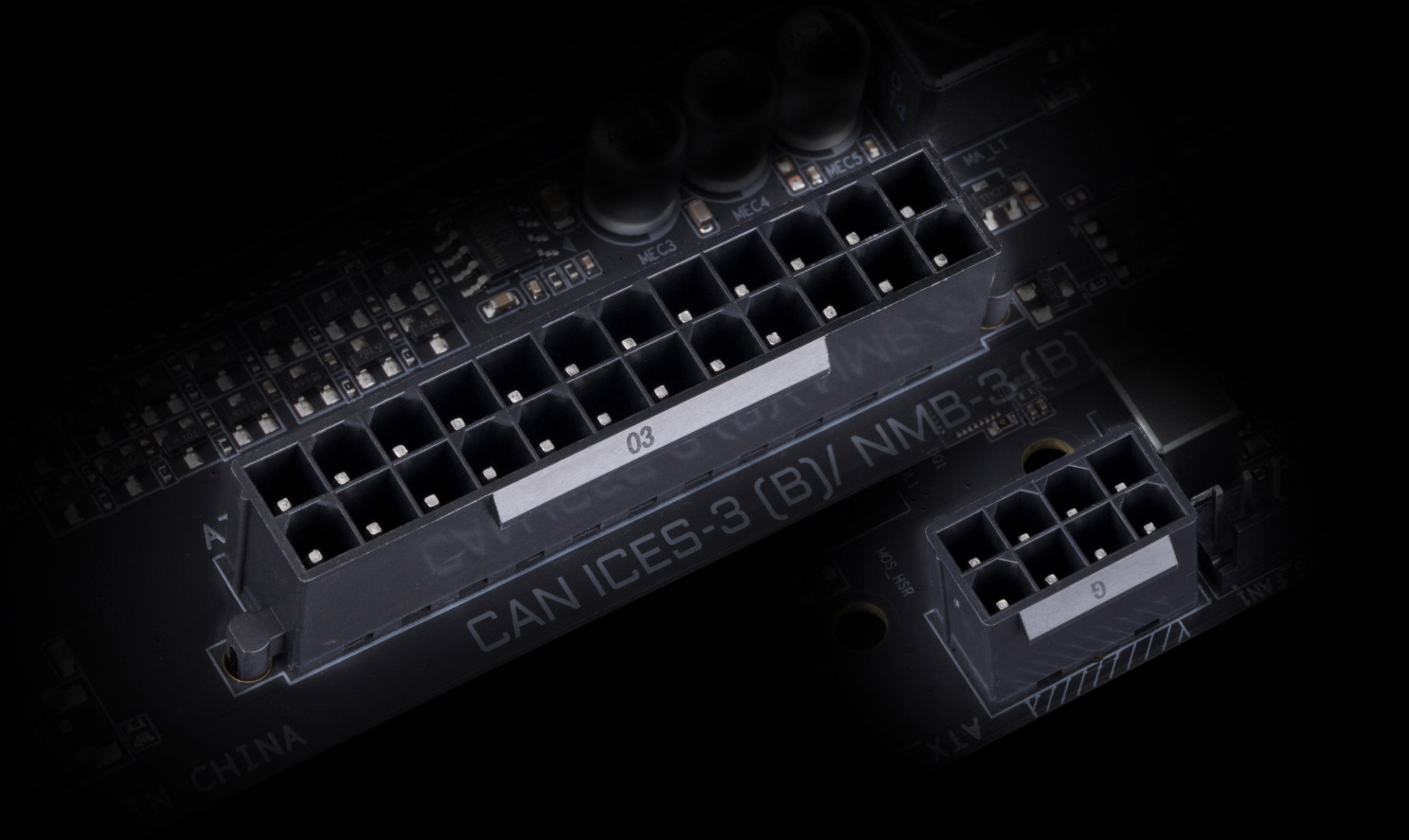

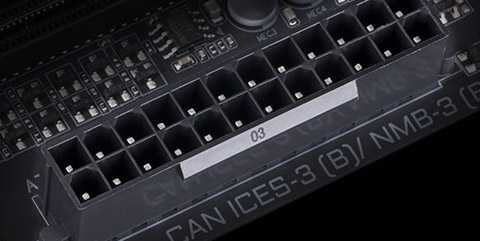

高品質電源端子
本 X570 AORUS マザーボードには、CPU に安定した電源を供給するために、ソリッドメッキのATX 24ピン & ATX 12V 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久

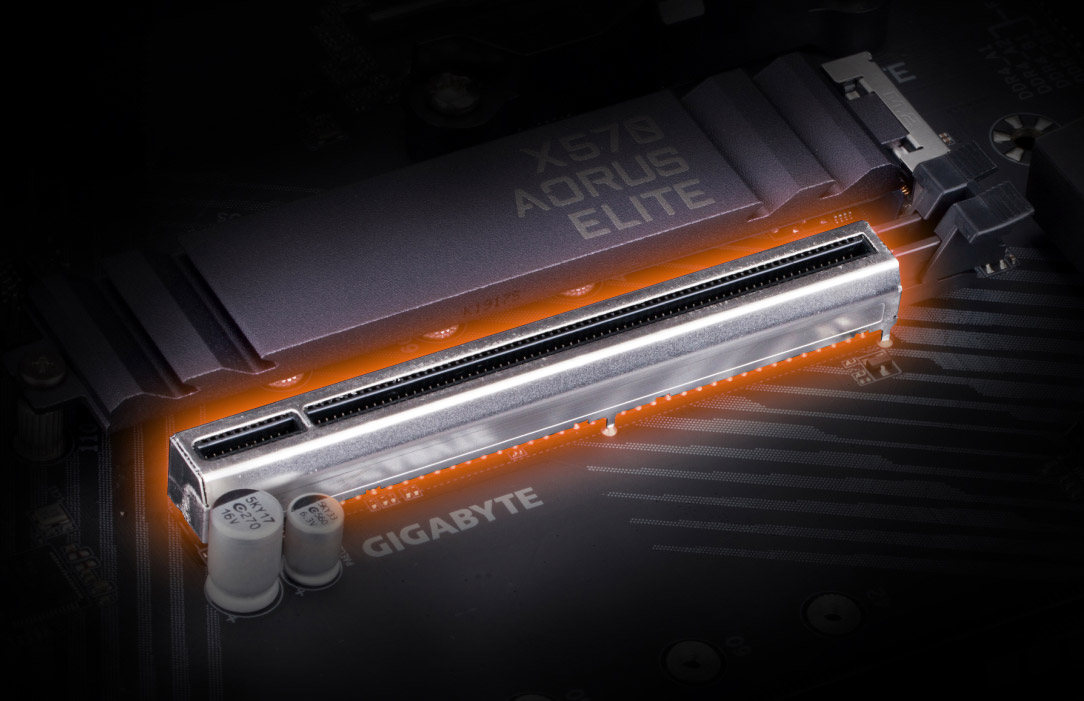

Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
GIGABYTE 独自のワンピース・ステンレスシールド設計により、 ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。
GIGABYTE 特許取得済 Double Locking Bracket
AORUS ULTRA DURABLE の詳細
業界最先端の静電 & サージ防御
接続が簡単 "G Connector" 同梱

フロント・パネルのコネクタ類は小さく種類も多いです。その為、スムーズに接続し辛い事が多々あります。 G Connector を使えば、ケーブルを全部一斉に抜き差しすることが可能となり、組み立ての際の作業時間を節約する事ができます。 最初に G Connector へ各ケーブルを接続することにより、どのケーブルが必要なのかすぐに分かります。 これにより、ケーブルが挿さっていなかった、という単純なミスを防げます。

AORUS EXCELLENCE
GIGABYTE BIOS & Applications
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer

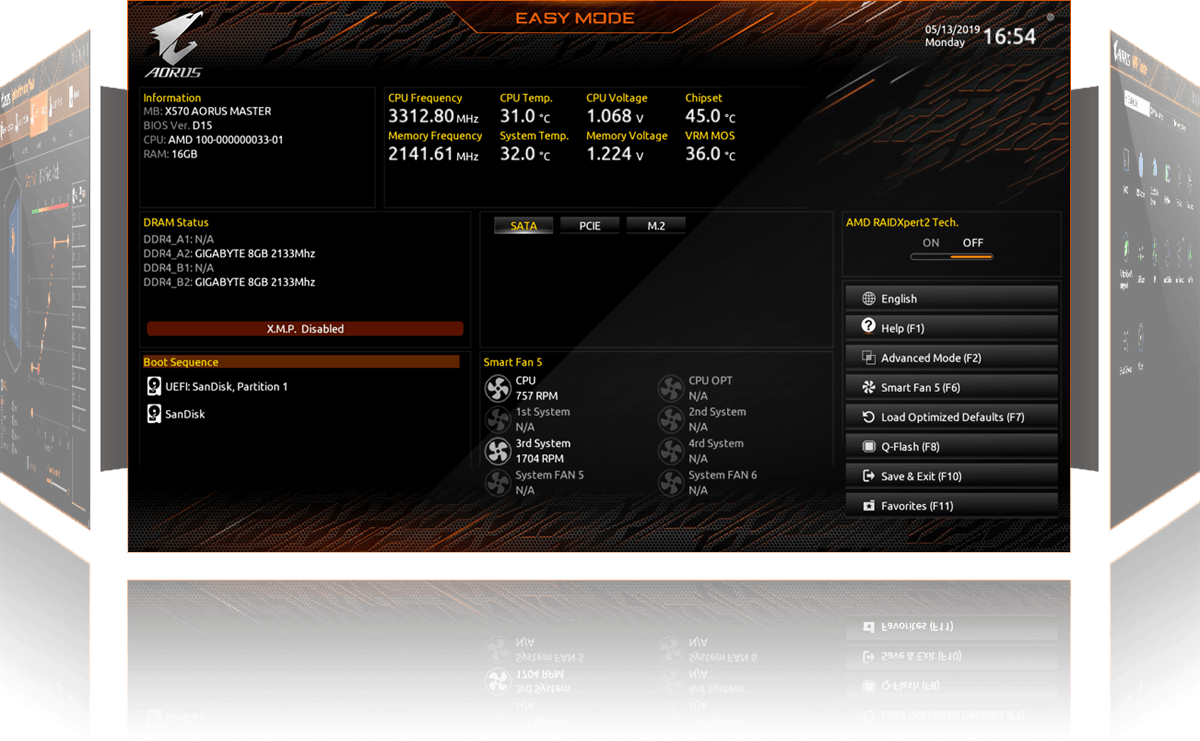

BIOS
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
適化されたメモリインストールの通知
ユーザーが2つのメモリー・モジュールを取り付けて、シングル・チャネル・モードのままだと、通知が表示されます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。
APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
@BIOS
GIGABYTE @BIOS アプリにより、Windows 上から BIOS を更新することが可能です。 GIGABYTE のサーバーから最新版をダウンロード、または任意のファイルから更新することができます。 また、現在の BIOS をファイルに保存し、復元する機能もあります。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

GIGABYTE マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。 リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium License が14日間分、無料で付属しています。
