SPEC OVERVIEW
1
USB Turbo Charger
2

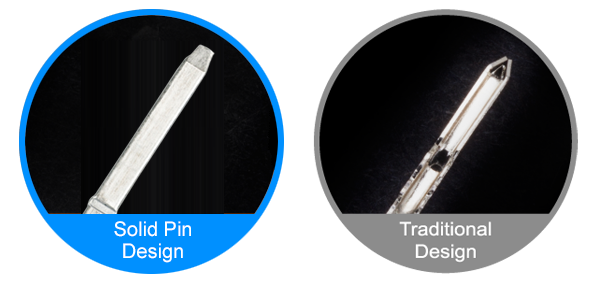

Solid Pin Power Connectors
3

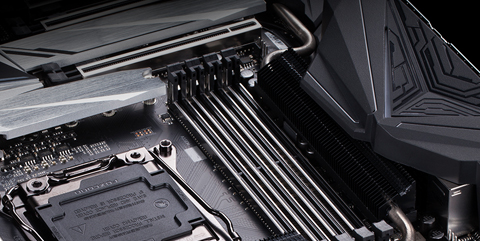

Ultra Durable Memory Armor
4
Fins-Array Heatsink
5
12 Phase Digital IR VRM Solution with 70A Power Stage
6
Advanced Thermal Design
• Full Board Thermal Protection with Fins-Array and 6mm Balancing Heat Pipes
• Laird 5W/mK Thermal Conductivity Pad
7
Dual Intel X550-AT2 10GbE LAN
8
Intel WIFI 6 AX200
9

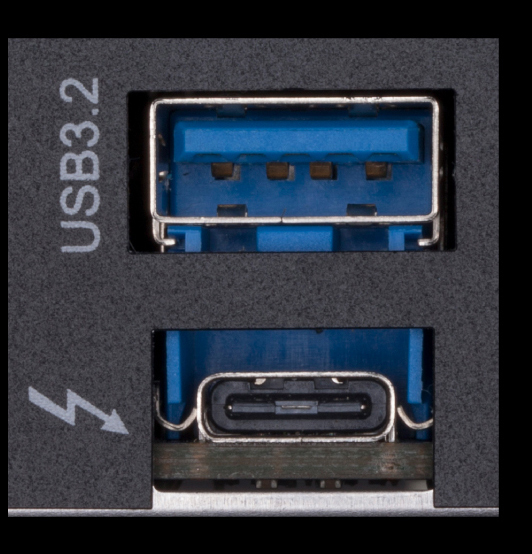

Intel Thunderbolt 3
10
ALC1220-VB High Definition Audio with Ground Guards
11
Thermal Base Plate
12
WIMA Audio Capacitor Tuning
13
RGB Fusion 2.0
14

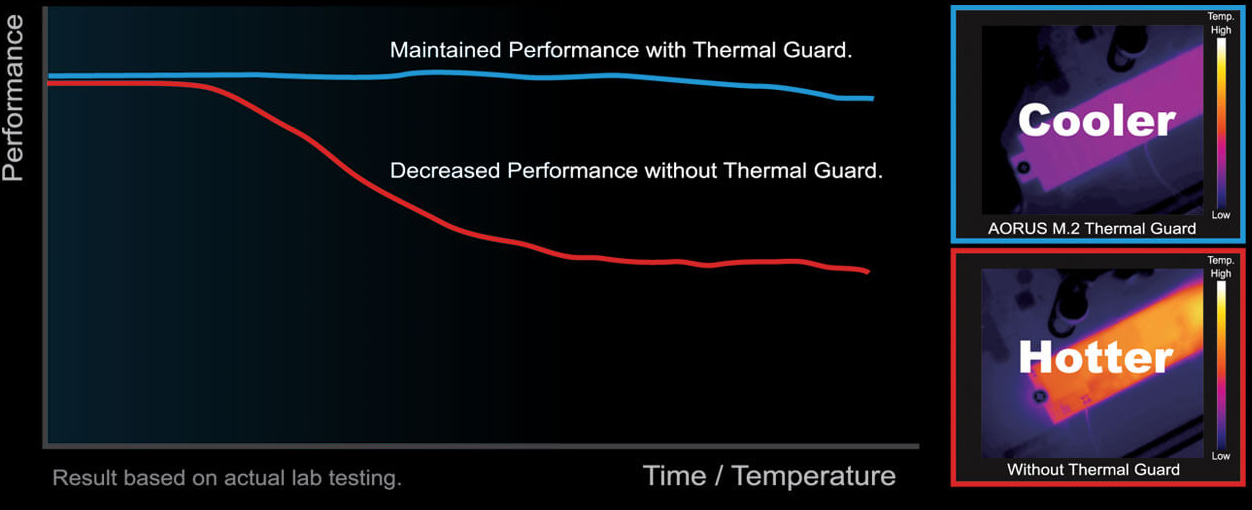

CPU-Attached PCIe M.2 with Thermal Guards
15
Auxiliary PCIe GFX Power Connector
CONNECTIVITY

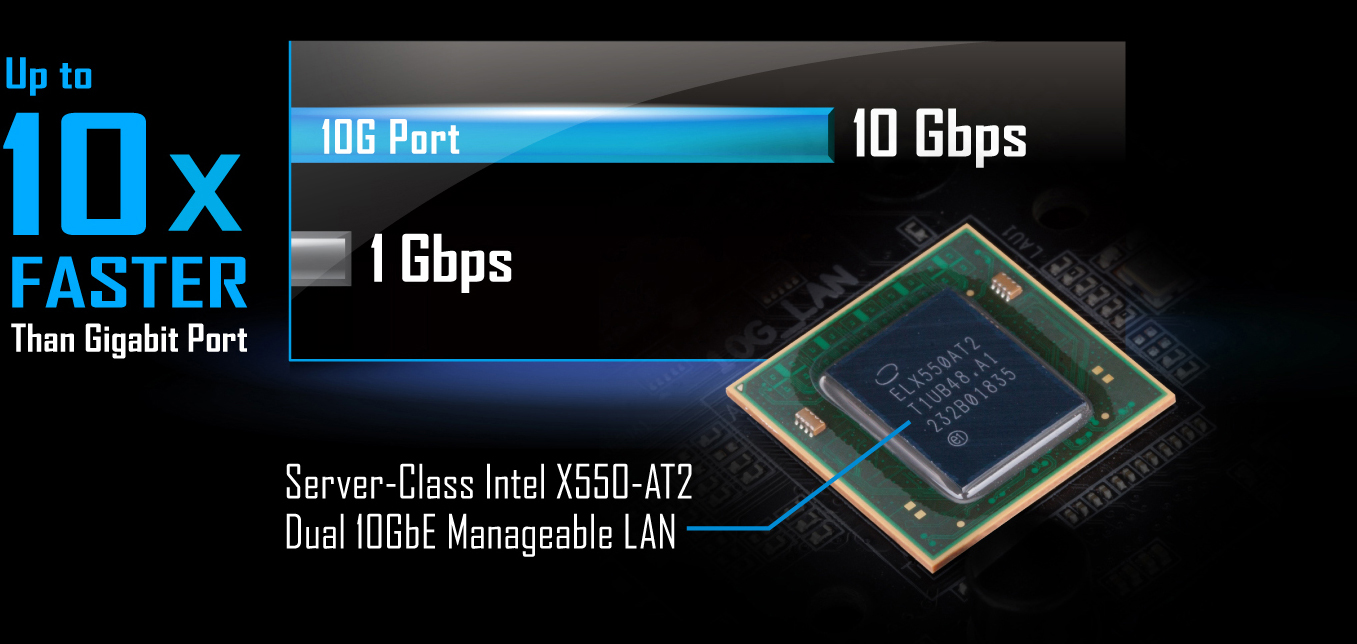

サーバー級 Intel X550-AT2 Dual 10GbE LAN
サーバー級 Intel X550-AT2 有線 LAN は、プロ仕様の 10GbE 接続を提供いたします。

Dual 10GbE 接続の利点
パフォーマンス
安定性
セキュリティ

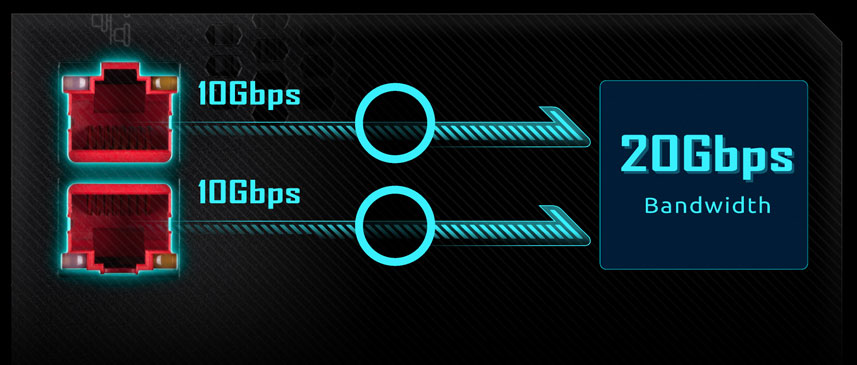

リンク・アグリゲーションによる帯域増強
独立接続によるフォールト・トレラント・システム

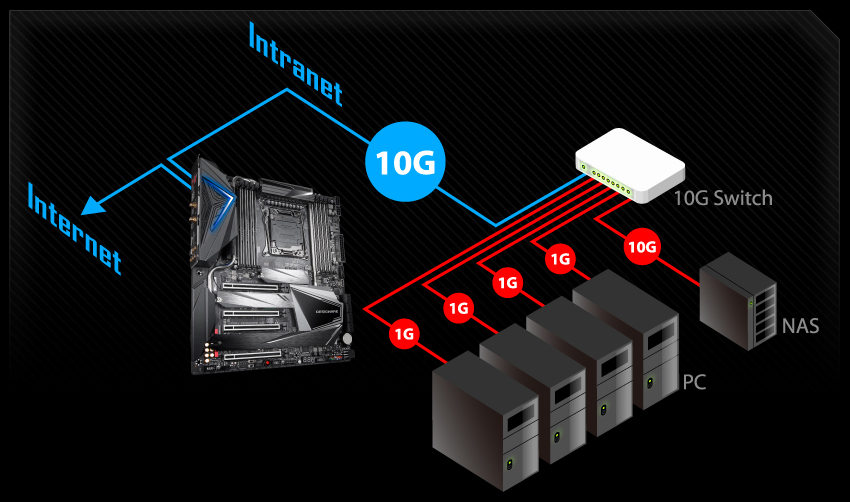

インターネット & イントラネットの独立接続
PERFORMANCE
IR 12 フェーズ・デジタル電源設計
新しい Intel 18 コア CPU 向けに、X299X DESIGNARE 10G は最適な電源設計を採用しています。
・各 vCore フェーズに 70A IR Power Stage
・高電流容量 MOSFET
・低発熱設計
・サーバー級の耐久性

X299X DESIGNARE 10G マザーボードは IR 電源設計により、すべて IR Power Stage MOSFET を使用しています。 各フェーズから少なくとも 70 A ずづ、合計 840 A の電力を供給できます。

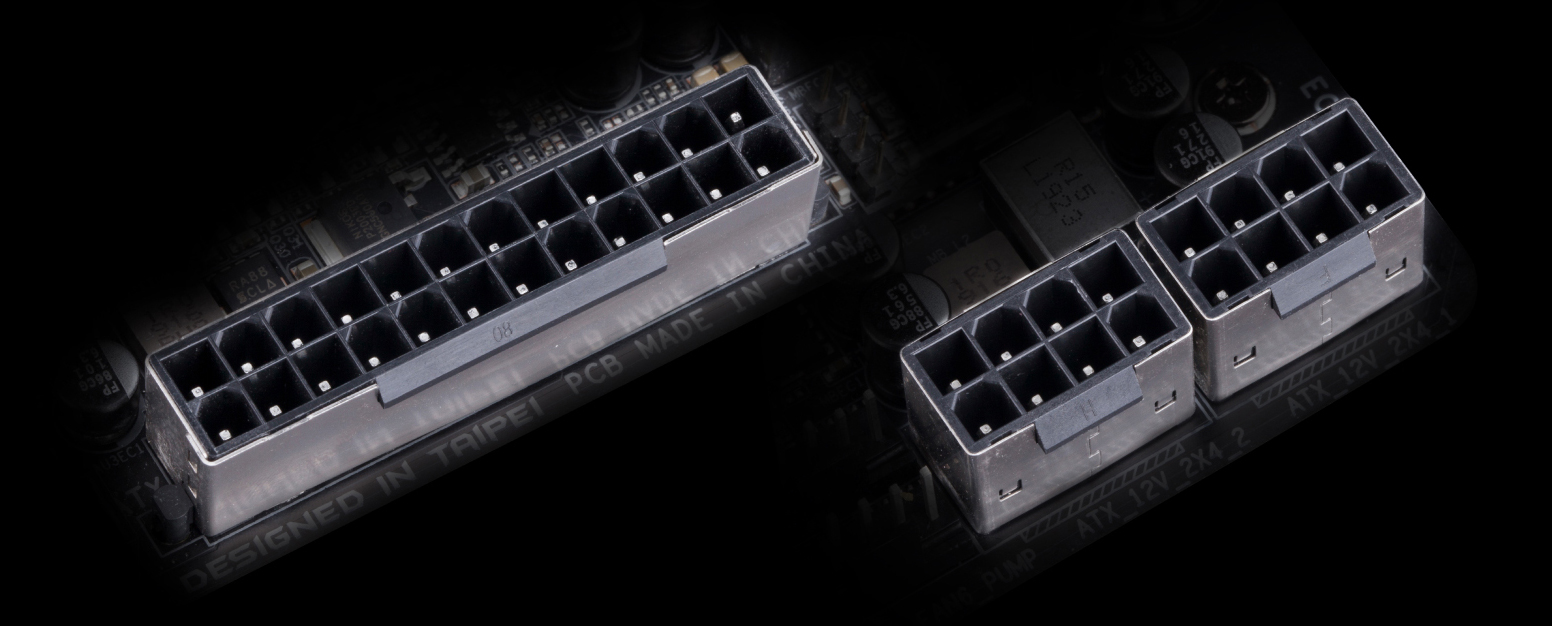

さらに、8 + 8 ソリッドピン CPU 電源コネクタは、マザーボードで最も電力を消費する、エネルギーに敏感なコンポーネントに非常に高い精度で電力を供給でき、 新しい第10世代 Intel Core X シリーズ・プロセッサから最高の性能を引き出すことができます。
放熱設計
パッシブ冷却
X299X DESIGNARE 10G は Fins-Array ヒートシンクや、6mm 大型ピートパイプなど放熱設計が施されています。 Fins-Array は、同じサイズの従来型ヒートシンクと比較して、放熱面積を約3倍に増加させることができます。 また、厚さ1.5mm、5W/mK の高熱伝導率パッドを使用することで、同じ時間で従来の熱パッドに比べて2.7倍多くの熱を伝達できます。
1. Fins-Array ヒートシンク
Fins-Array は放熱面積を拡大するので、他のものよりも熱をより早く放熱することができます。
2. 高熱伝導率パッド
厚さ1.5mm、5 W/mK の高熱伝導率パッドを使用することで、同じ時間で従来の熱パッドに比べて2.7倍多くの熱を伝達できます。
3. アルミ製ベースプレート
一体型ベースプレートと背面ヒートシンクにより、より冷却性能を向上させました。
4. 3 x 6mm ヒートパイプ
大型ヒートパイプで、効率的に熱をヒートシンクに逃がします。
GIGABYTE 独自の 2X 銅薄層基板は、電力負荷を軽減しCPU電源回路周辺の熱を基板全体に分散させることで、システムの温度を劇的に下げる働きをします。 電力の無駄を省き、部品ひとつひとつの温度をさらに下げることができます。これによりシステムの安定と、オーバークロック性能を高めることができます。
DDR4 XMP 4333MHz 以上*
高クロックの XMP 対応メモリが動作するよう、動作検証を行っています。
COOLING
Smart Fan 5
Smart Fan 5 によって、超高性能仕様の PC であっても最適な冷却状態を維持できます。
Smart Fan 5 では、マザーボード上の複数の温度センサーによって、ファン端子ごとに制御を行うことが可能です。 また、Smart Fan 5 によって制御されるファン端子はハイブリッド式であり、PWM および Voltage 両モードに対応しています。
Fan Pin Headers
Fan / Water Pump Pin Headers
Internal Temperature Sensors
External Temperature Sensors
Noise Detection Cable
ファンピンヘッダーと温度センサー数については、モデルによって異なる場合があります。
Smart Fan 5 機能については、モデルによって異なる場合があります。
温度センサー
Hybrid Fan ピンヘッダ
温度検知用ケーブル x 2
騒音検知ケーブル x 1
■ 8 Fan / Water Pump Connectors
■ 7 Temperature Sensors
■ 2 External Temperature Sensors
■ 1 Noise Detection Cable
■ All Hybrid Fan Headers
■ Interoperable Fans and Sensors
■ Supports High Current Fans up to 24W(2AX12V) with Over-Current Protection
■ Intuitive UI for Fan Control

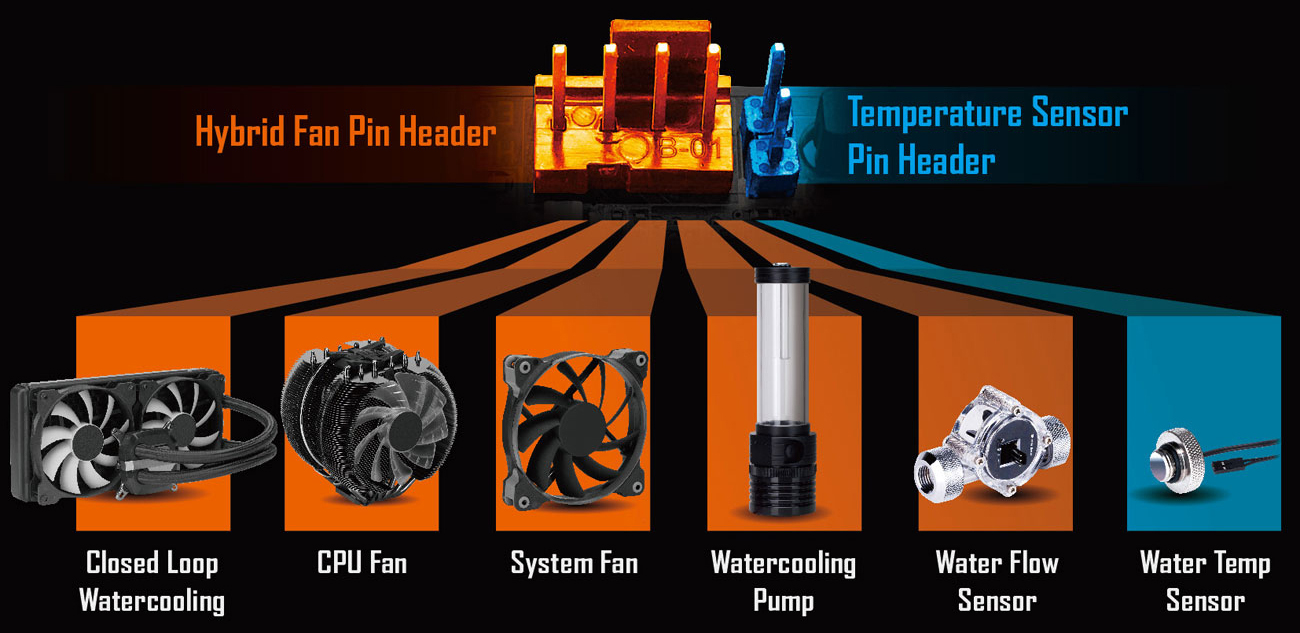

Hybrid Fan ピンヘッダ
水冷設定を完全に制御しよう！ Smart Fan 5 は、ハイブリッド・ファンピンヘッダを介して流量に関する最新の情報を受け取り、PC の水冷を完全に制御できます。
すべてのハイブリッド・ファンヘッダーは、PWM および Voltage 両モードのファン/ポンプのいずれであっても、自動的に検出して最適な設定を行います。

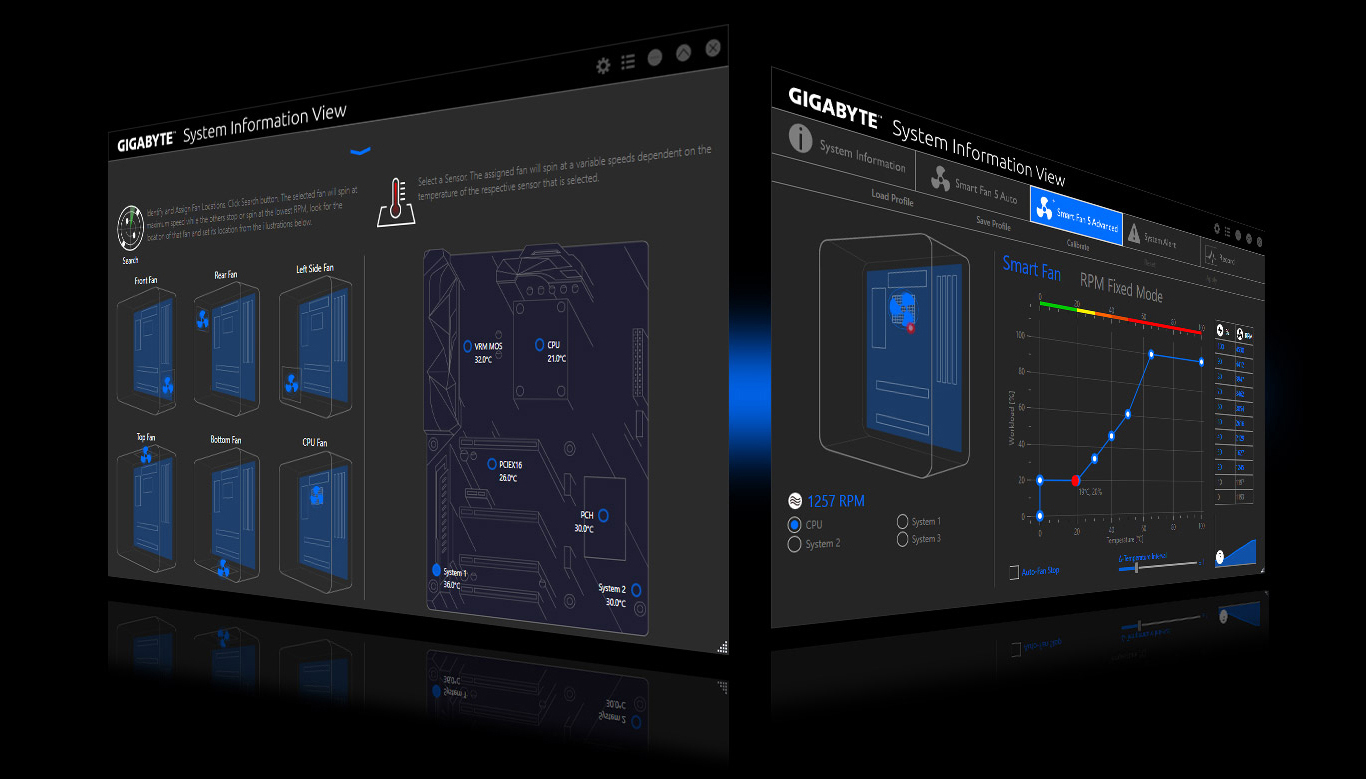

新しくなった Smart Fan 5 ソフトウェア
お好みに応じて、Quiet (静音) からFull Speed (全開) まで選択できます。
また、各ファンまたはポンプ毎に、ファン回転数をグラフ上で設定可能です。
* 画像はイメージです。
AUDIO
ALC1220-VB Immersive Gaming ViBes
All New Realtek High-End HD Audio Codec
Smart Headphone Amp 付きの ALC1220 120dB(A) SNR HD Audio は オーディオ機器のインピーダンスを自動的に検知・設定し、音量不足や音割れを防止します。

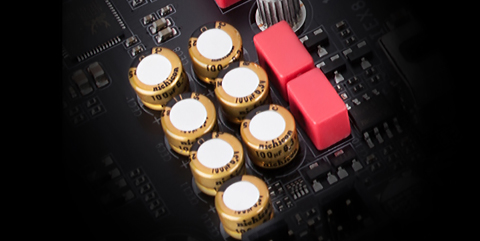

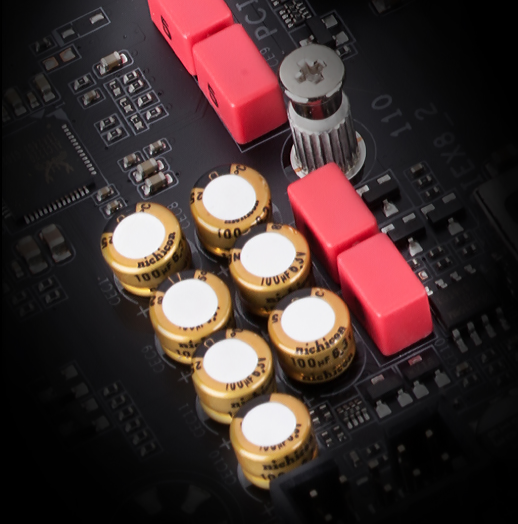

高音質 WIMA 音響コンデンサ
スタジオ品質の品質を保証するために、WIMA と Chemicon コンデンサを使用しており、最も要求の厳しいオーディオ・ファンにとって最適な音質を体験することができます。


DTS:X Ultra
本マザーボードのオーディオは、DTS:X Ultra 技術に対応しております。
DTS Sound Unbound* は Microsoft Spatial を活用して、ゲームで最も信頼性の高い3Dオーディオ・エクスペリエンスを実現します。 DTS Headphone:X により、音の風景が、リスナーの上、下、または周囲から静止音と移動音が聞こえるようになります。

DTS Sound Unbound の詳細は→ https://dts.com/sound-unbound-app
*DTS Sound Unbound を利用するには、Windows 10 Build 18898 以降の最新版が必要です。


DTS:X Ultra Technology Video
DTS:X Ultra Experience Video
ボイスチャット時の
聞き間違い防止
ULTRA DURABLE

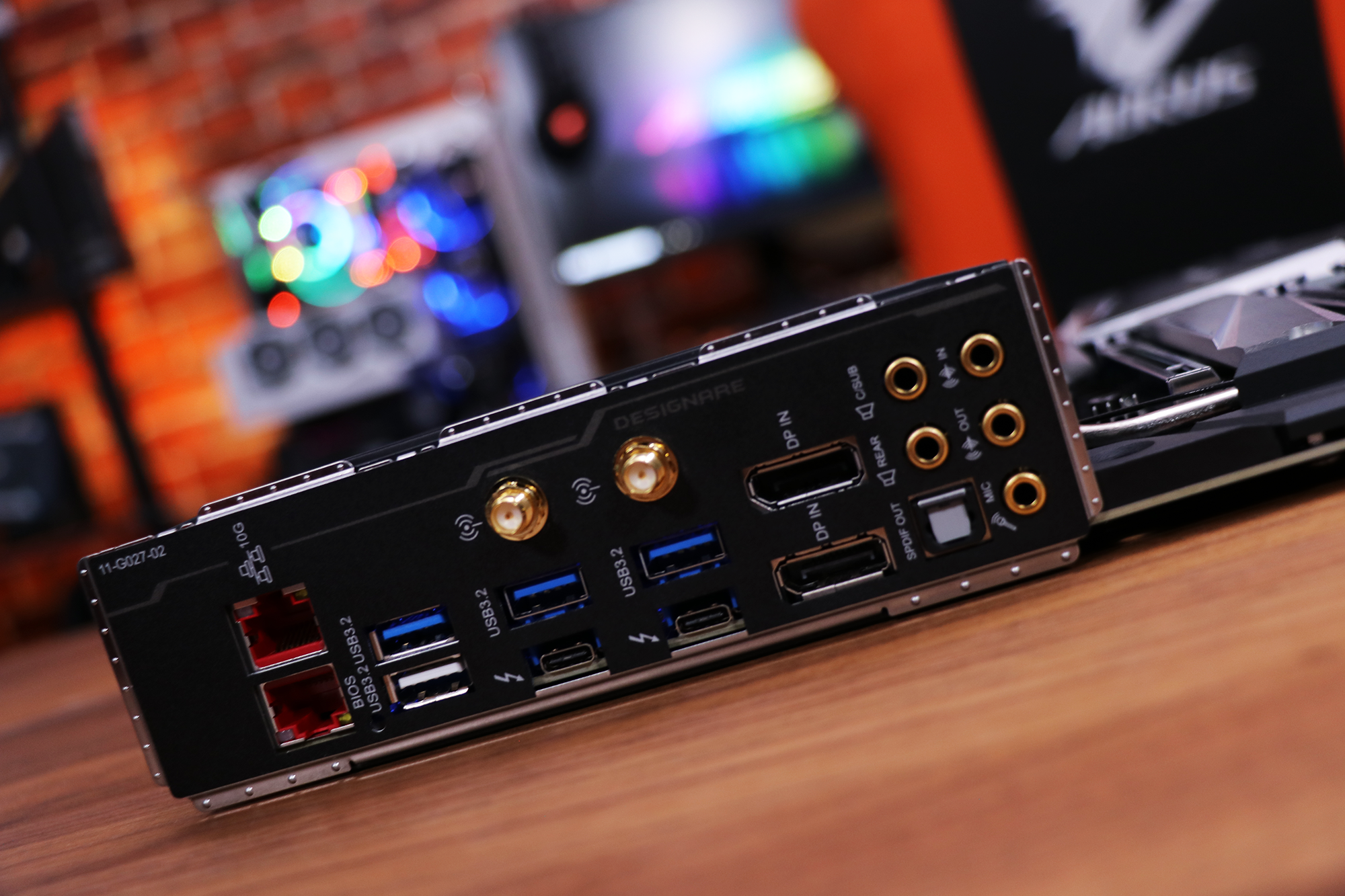

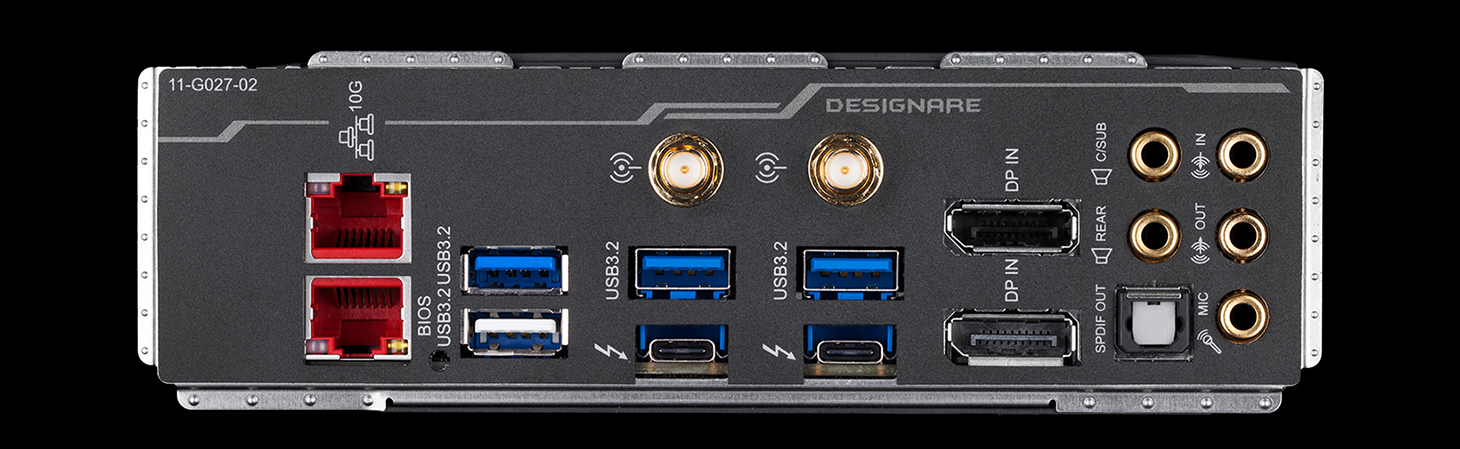

一体型 I/O バックパネル
簡単取付
一体型 I/O バックパネルにより、パソコンケースへの取付作業が簡単に行えます。

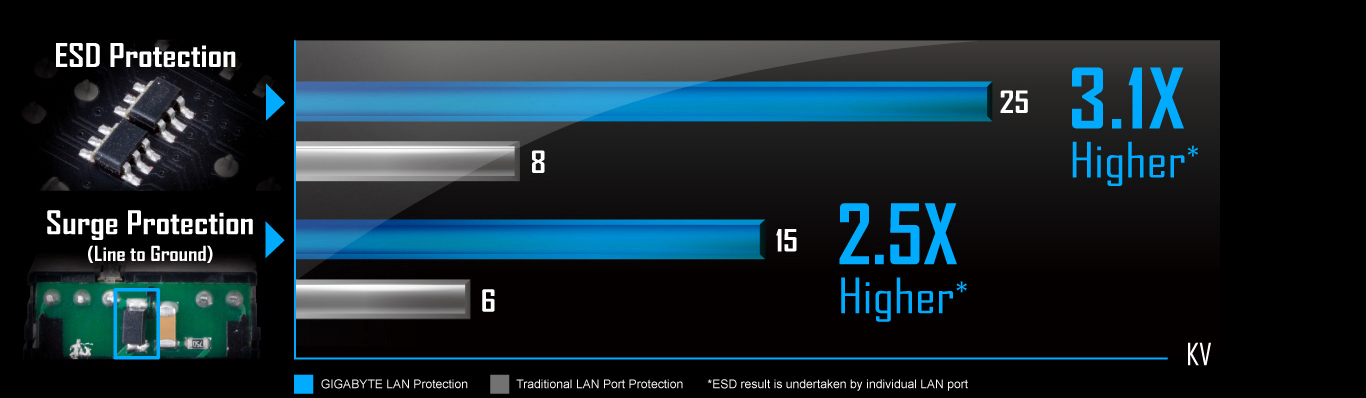

業界最先端の静電 & サージ防御

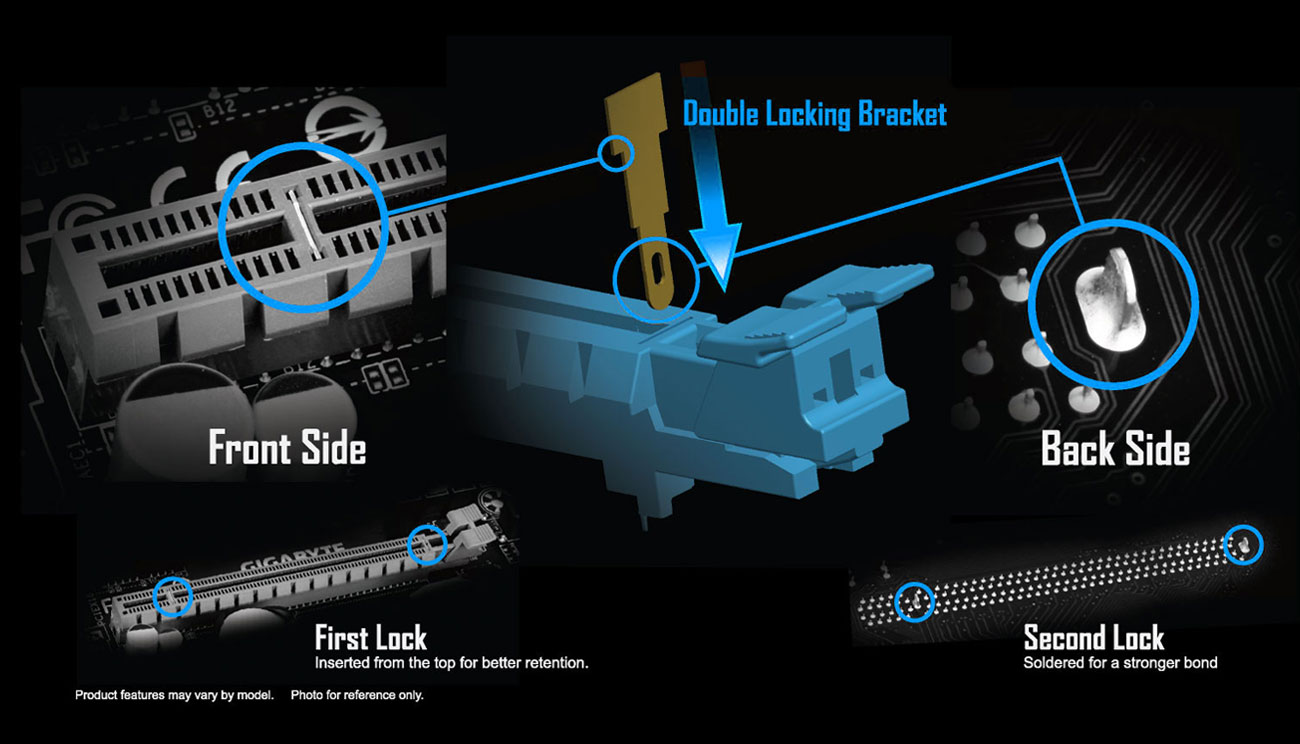

GIGABYTE 特許取得済 Double Locking Bracket
GIGABYTE 特許取得済

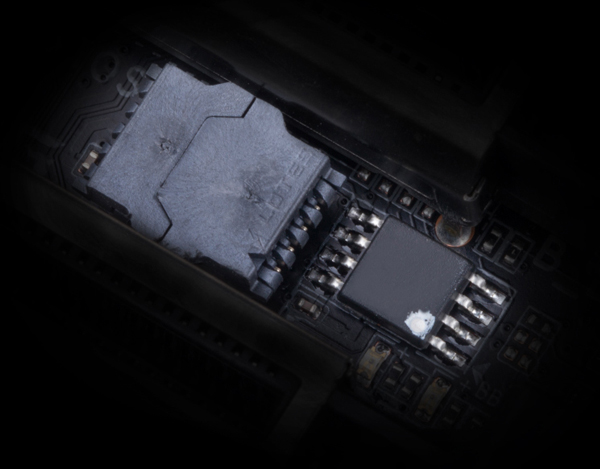

安心の DualBIOS 設計
GIGABYTE Ultra Durable マザーボードは GIGABYTE 独自機能である DualBIOS を搭載しています。 DualBIOS は貴方の PC でもっとも重要な BIOS を保護いたします。GIGABYTE DualBIOS とは、マザーボード上に Main BIOS と Backup BIOSという2つの BIOS チップがあることを意味します。 これにより、ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによる BIOS 故障から保護いたします。
* 画像はイメージです。
LIGHTING

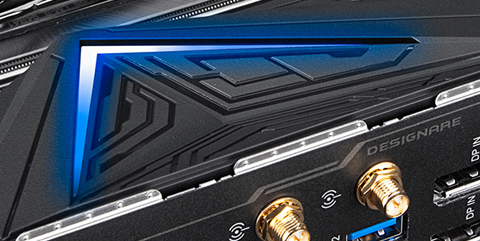

RGB Fusion 2.0
RGB 照明対応
外部 RGB テープを接続して、PC をライトアップすることが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。
EXCELLENCE

GIGABYTE BIOS & Applications
BIOS
* 画像はイメージです。
新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
適化されたメモリインストールの通知
ユーザーが2つのメモリー・モジュールを取り付けて、シングル・チャネル・モードのままだと、通知が表示されます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。

APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
* 画像はイメージです。

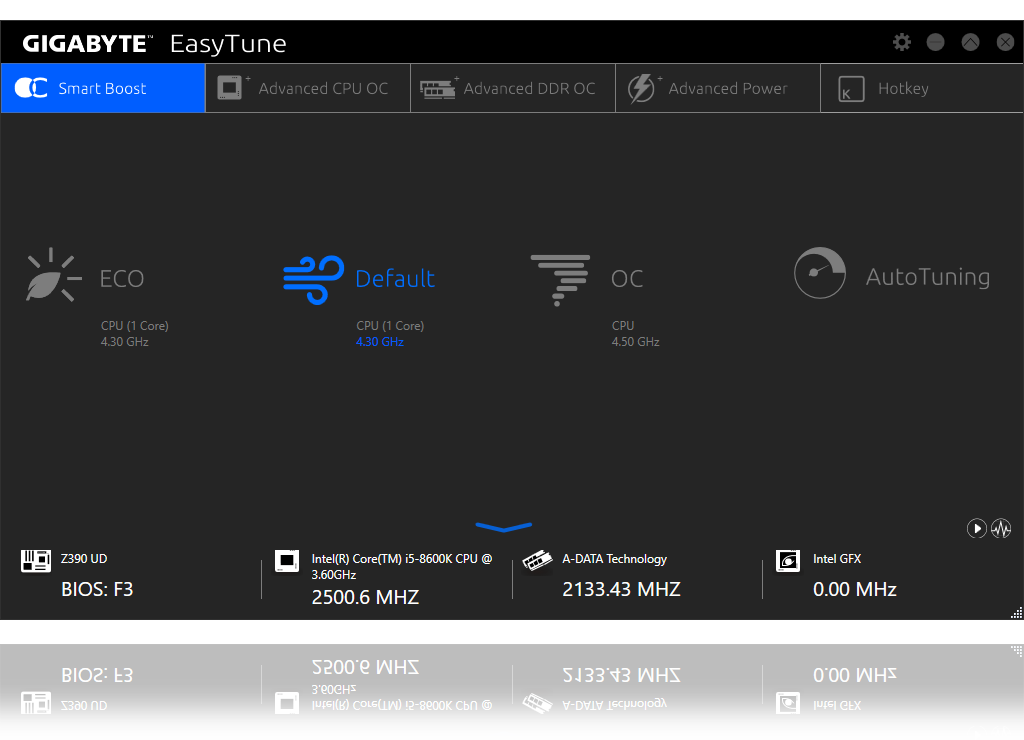

EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
* 画像はイメージです。

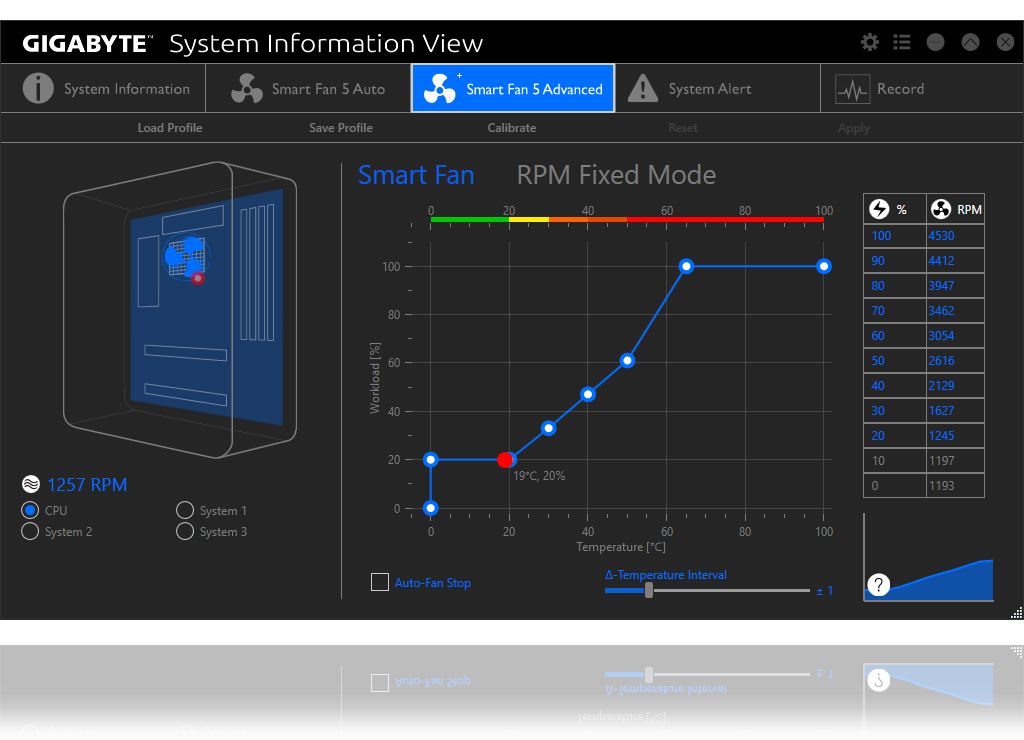

System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
* 画像はイメージです。
