デザイン・コンセプト

革新的なデザイン、最先端機能、最先端美学、洗練されたサーマル機構、次世代ネットワーク接続、そして Hi-Fi オーディオシステム。

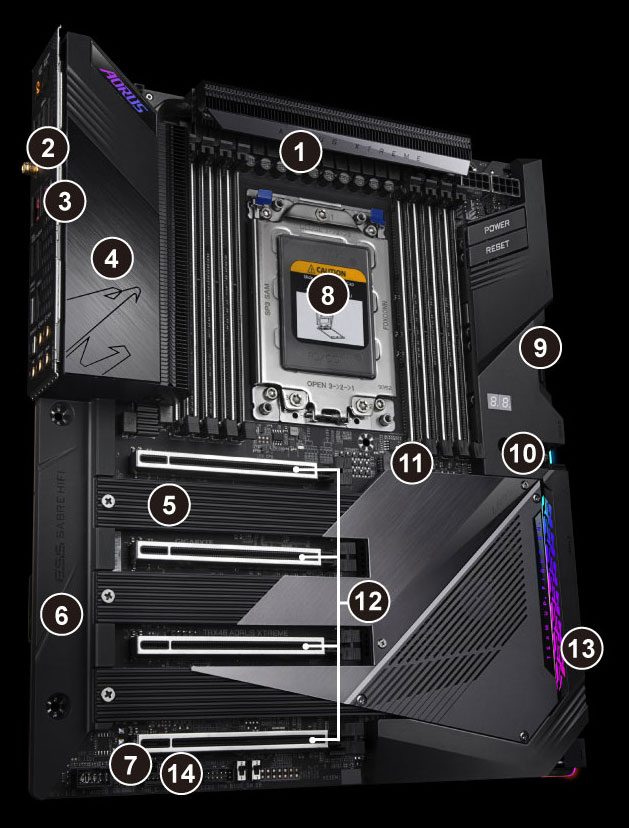

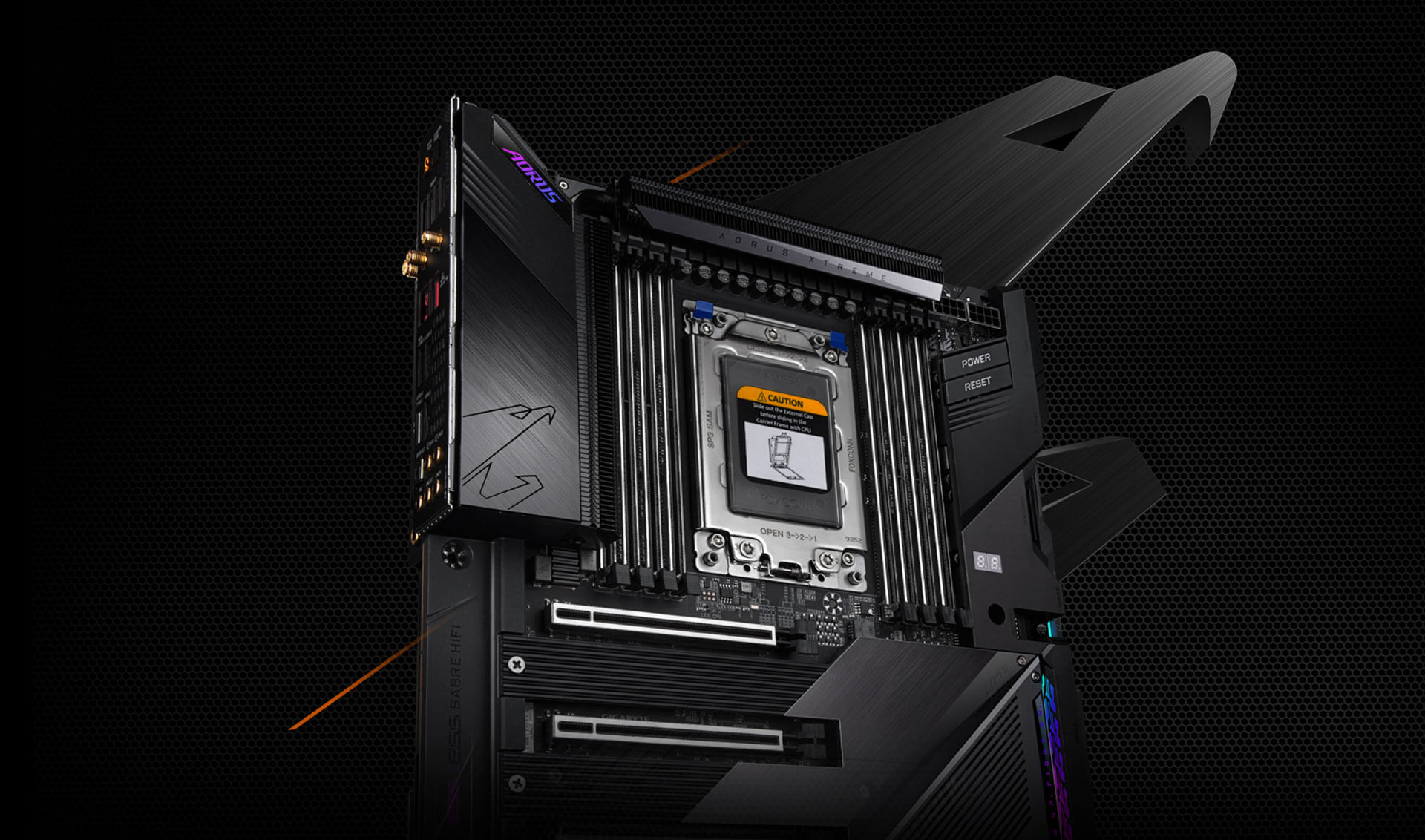

TRX40 AORUS XTREME は、我々の TRX40 フラッグシップ・マザーボードです。
1
Direct 16+3 Phases Infineon Digital VRM
  1. 8 Layer PCB
  2. PCIe 4.0 Ready Low Loss PCB
  3. 2X Copper PCB
2
Intel WiFi 6 802.11ax 2T2R & BT 5 with 2X AORUS Antenna
3
Intel X550-AT2 Dual 10GbE LAN
4

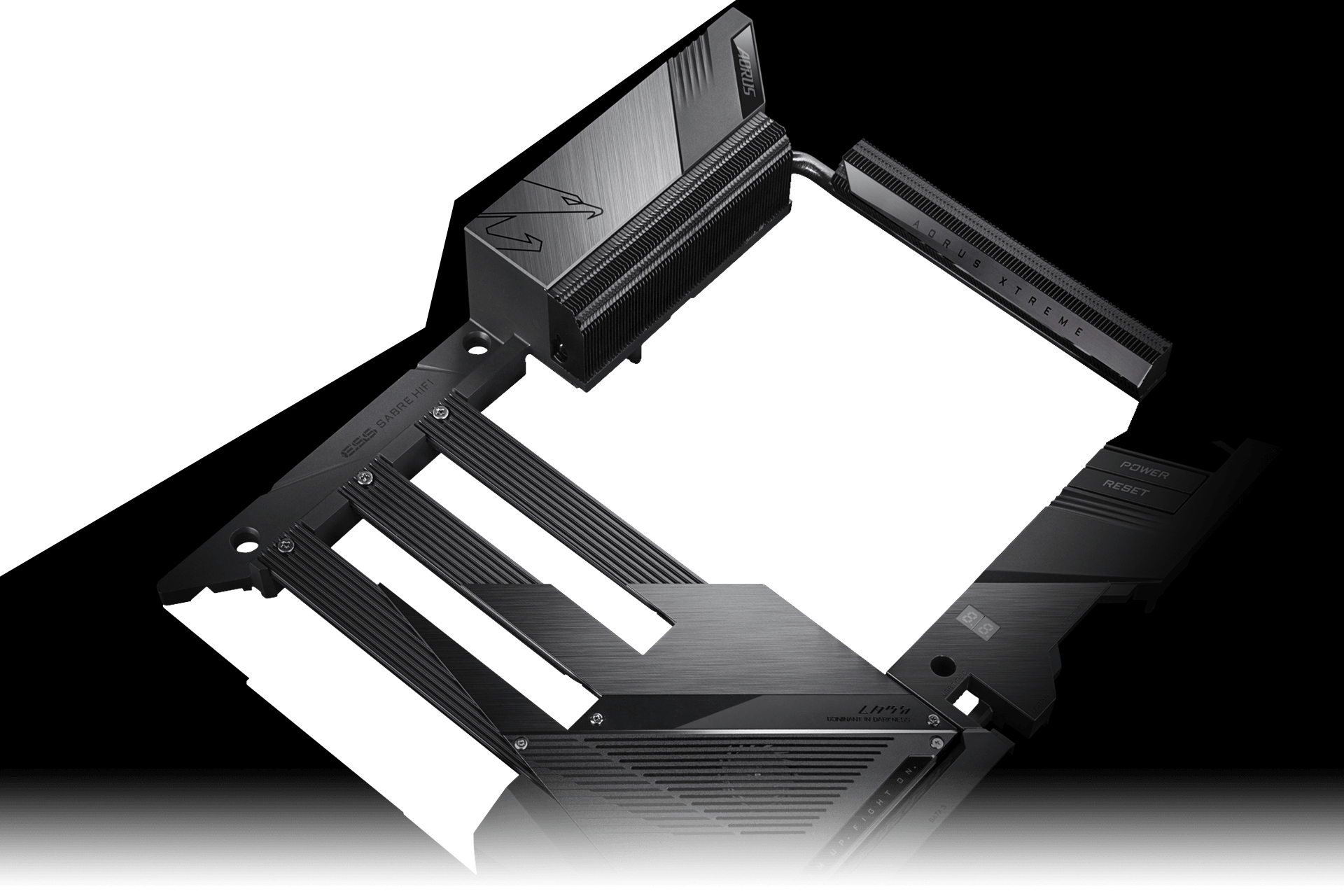

Thermal Reactive Armor
  1. Fins-Array
  2. 8mm Mega-Heatpipe
  3. Aluminum Cover VRM Heatsink
  4. 5 W/mK LAIRD Thermal Conductivity Pad
  5. NanoCarbon Baseplate
  6. 3X Enlarged M.2 Heatsink
  7. 5cm Ball Bearing Silent Chipset Fan
5
4 x M.2 Connectors
  1. NVMe PCIe 4.0 x4
  2. Thermal Guards
6
AMP-UP Audio
  1. ALC 1220-VB Audio Codec
  2. ESS 9218 SABRE DAC
  3. Audiophile Grade WIMA Capacitors
  4. Gold Plated Audio Jacks
7
RGB FUSION 2.0
  1. Addressable LED Header*2
  2. RGB LED Header*2
08
Supports 3rd Gen AMD Ryzen Threadripper Processors
  1. Quad Channel DDR4, 8 DIMMs with Ultra Durable Memory Armor
09
Solid Pin Power Connectors
  1. 24 Pin ATX Power Connector
  2. 8+8 Pin CPU Power Connector with Metal Shielding
  3. 6 Pin PCIe Power Connector
10
Front USB 3.2 Gen.2 Type-C
11
DualBIOS with Q-Flash Plus
  1. Socketed BIOS ROM
12
USB TurboCharger
13

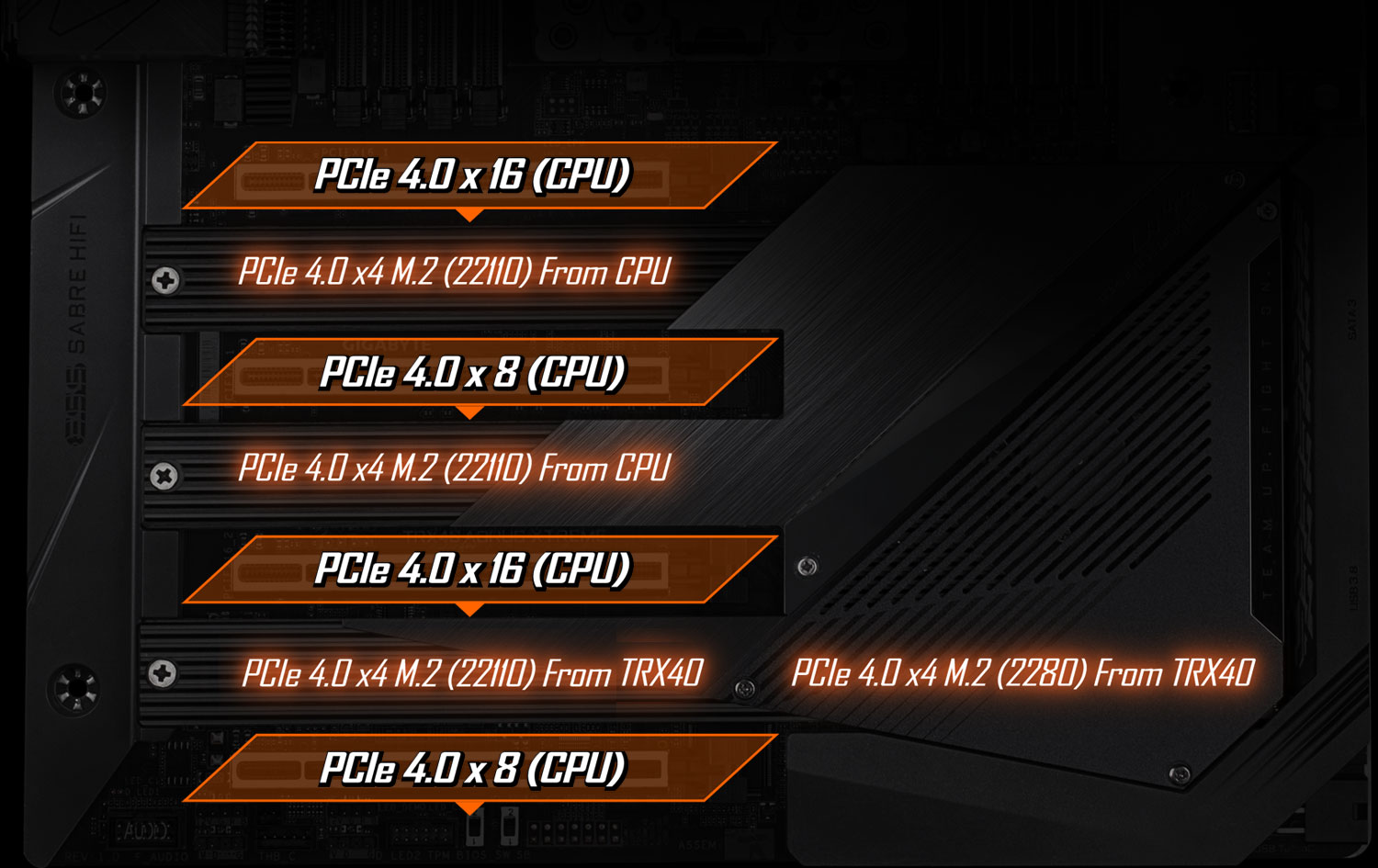

PCIe 4.0 x16/x8/x16/x8
  1. 4 x Ultra Durable PCIe Armor
14
GIGABYTE Add-in Card Connector

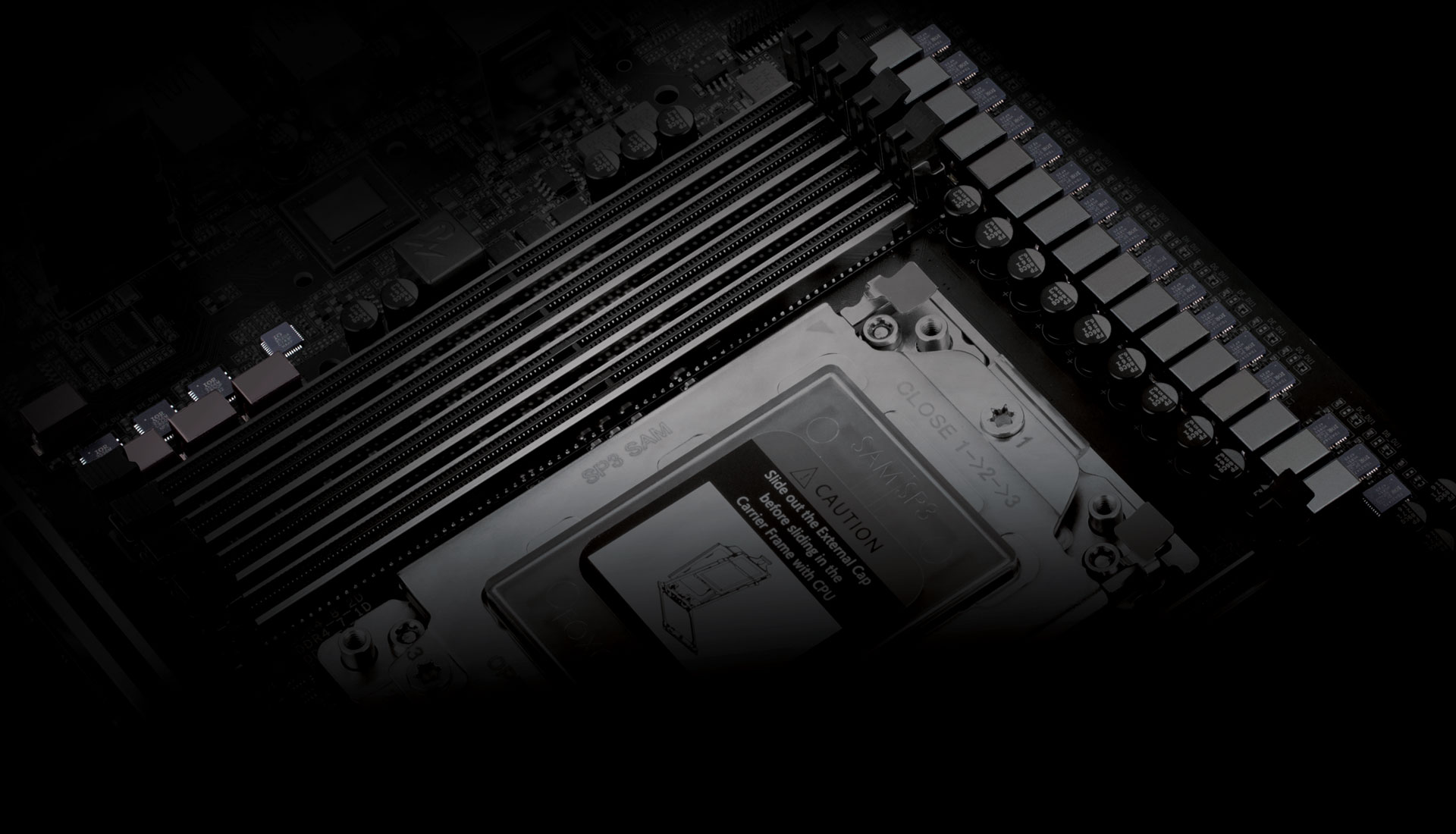

圧倒的な電源設計
第3世代 AMD Ryzen Threadripper CPU の実力を発揮するために、 TRX40 AORUS XTREME は圧倒的な電源設計を採用しています。
圧倒的な電源設計
電源構成
16+3 Direct デジタル電源設計
2X 銅薄層基板

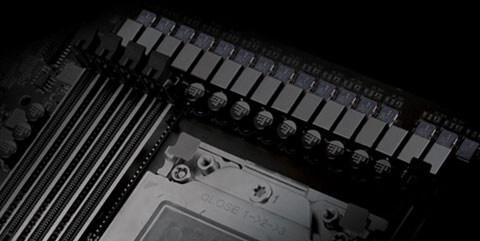

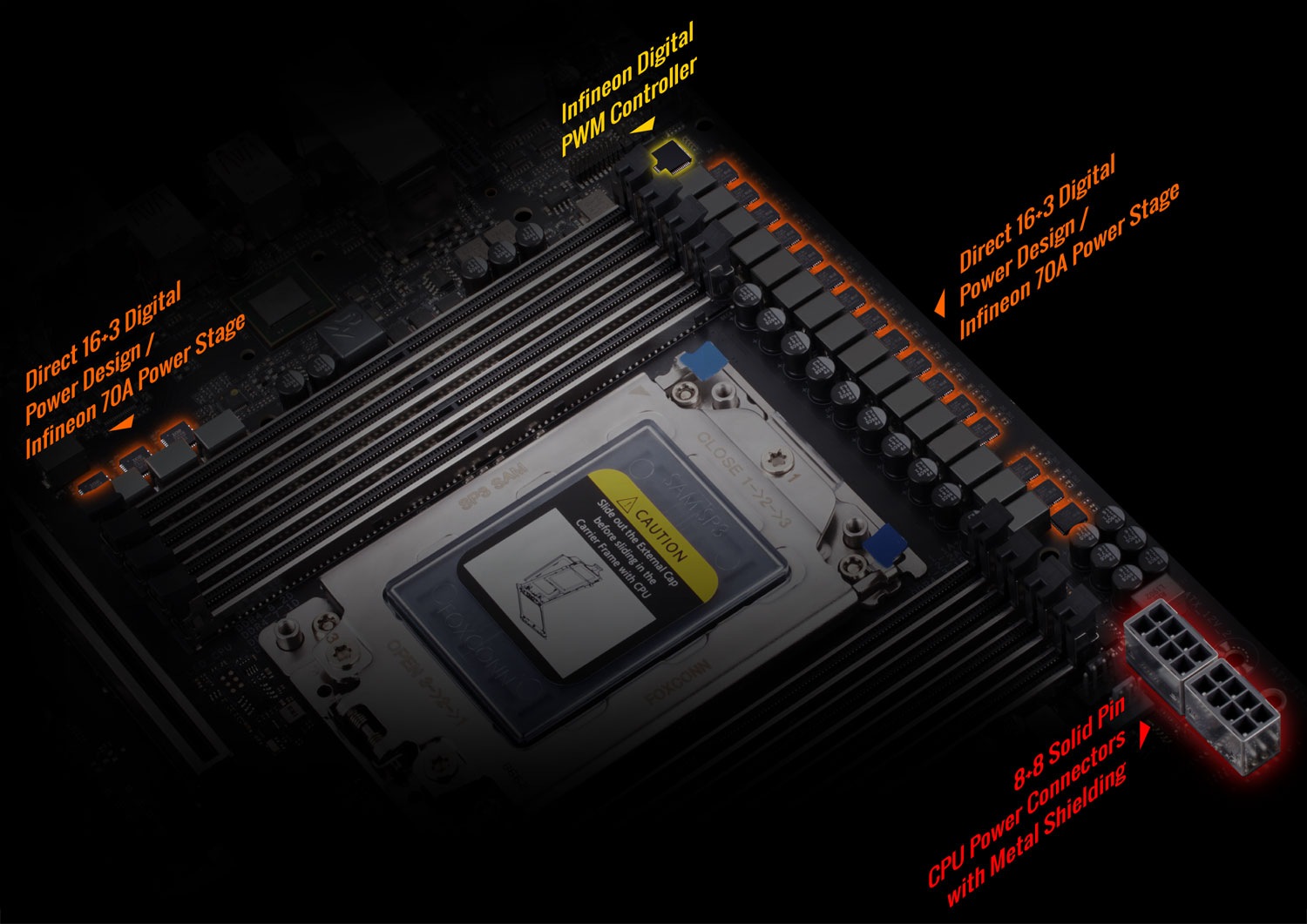

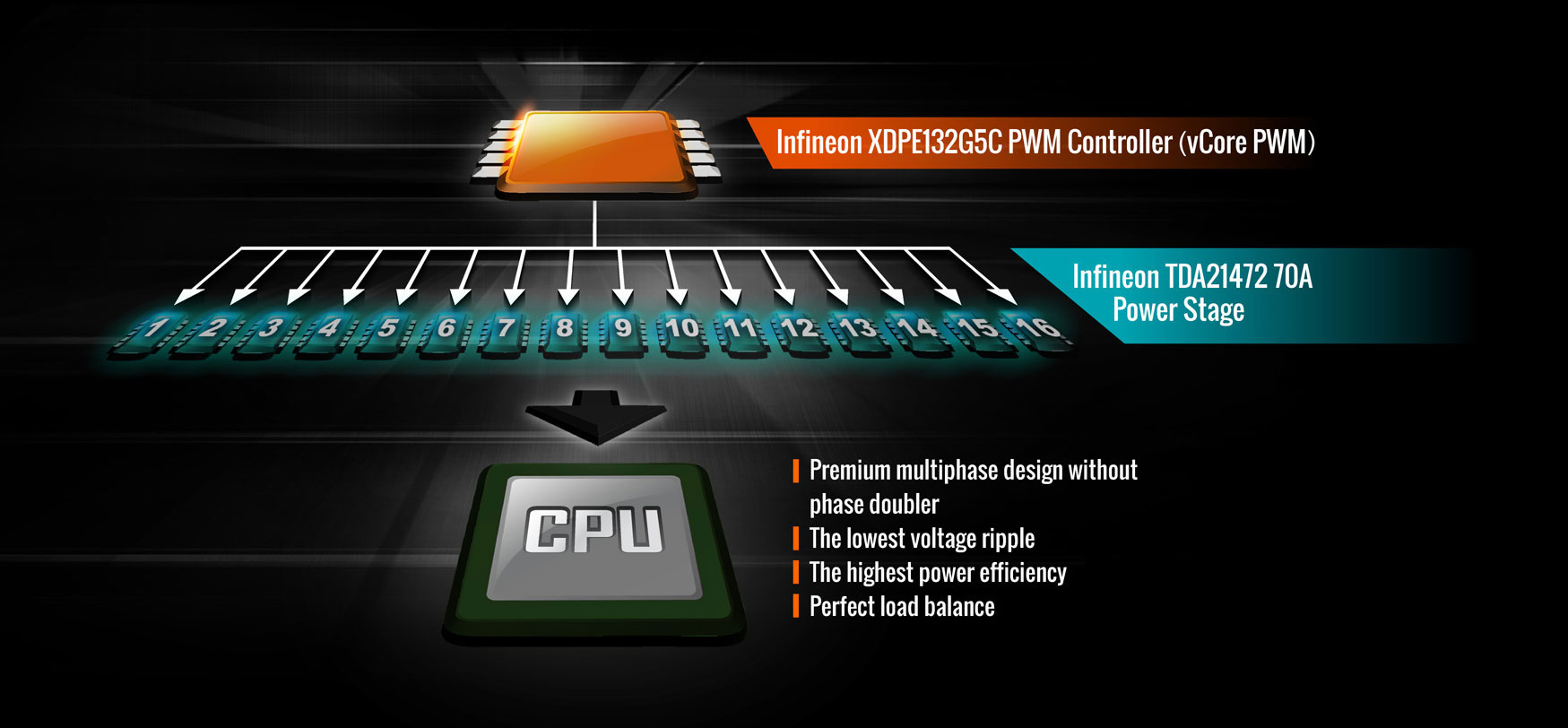

16+3 Direct デジタル電源フェーズ設計
TRX40 AORUS XTREME マザーボードは、Infineon PWM コントローラーにより、16+3 フェーズのダイレクト駆動を採用しています。 Infineon TDA21472 Power Stage MOSFET により、各フェーズ 70A (合計最大 1330A) の電力が供給可能です。
  • Direct 駆動採用
  • フェーズ・ダブラー非搭載
  • 次世代 Infineon PWM コントローラー
  • 70A Power Stage
  • 低電圧リップル
  • 最高効率
  • 8+8 ピン電源コネクタ
GIGABYTE 独自の 2X 銅薄層基板は、電力負荷を軽減しCPU電源回路周辺の熱を基板全体に分散させることで、システムの温度を劇的に下げる働きをします。 電力の無駄を省き、部品ひとつひとつの温度をさらに下げることができます。これによりシステムの安定と、オーバークロック性能を高めることができます。

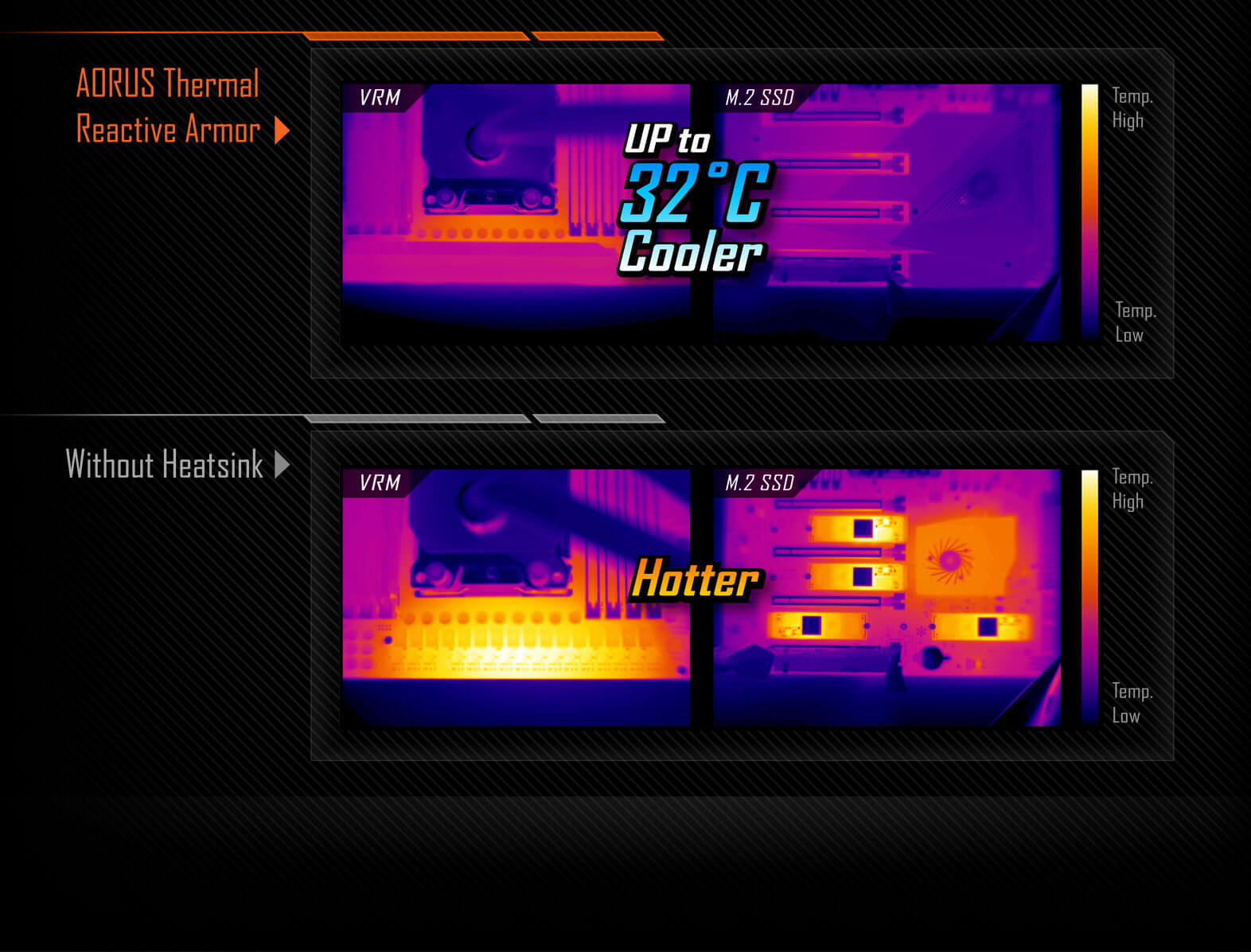

放熱設計

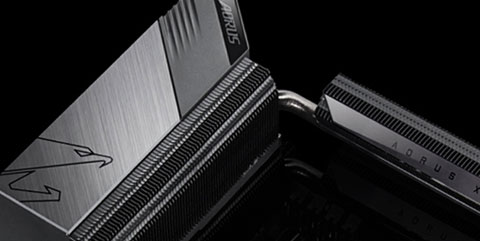

TRX40 AORUS XTREME は Fins-Array ヒートシンク形状、大口径ヒートパイプ、放熱性裏面ベースプレート などにより、電源回路部などの放熱設計を徹底しております。
放熱設計
放熱設計
横向きコネクタ
NanoCarbon 裏面ベースプレート

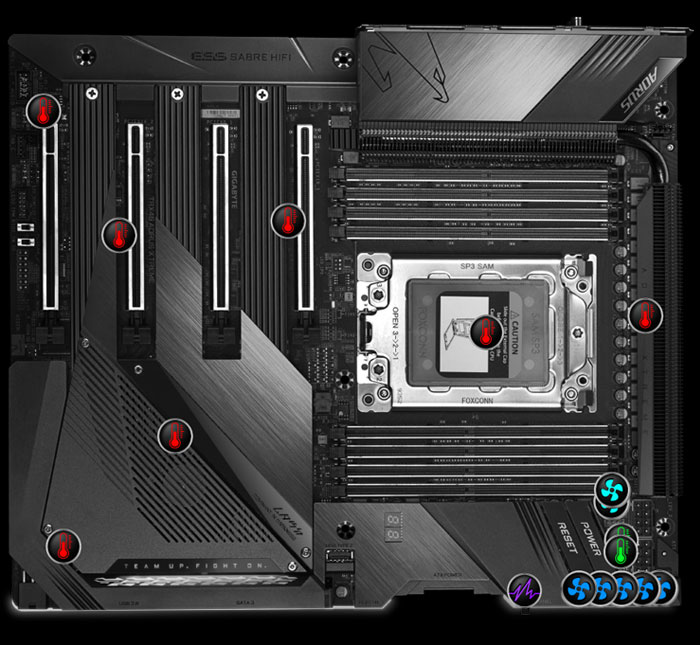

騒音検知
7X Hybrid Fan ピンヘッダ

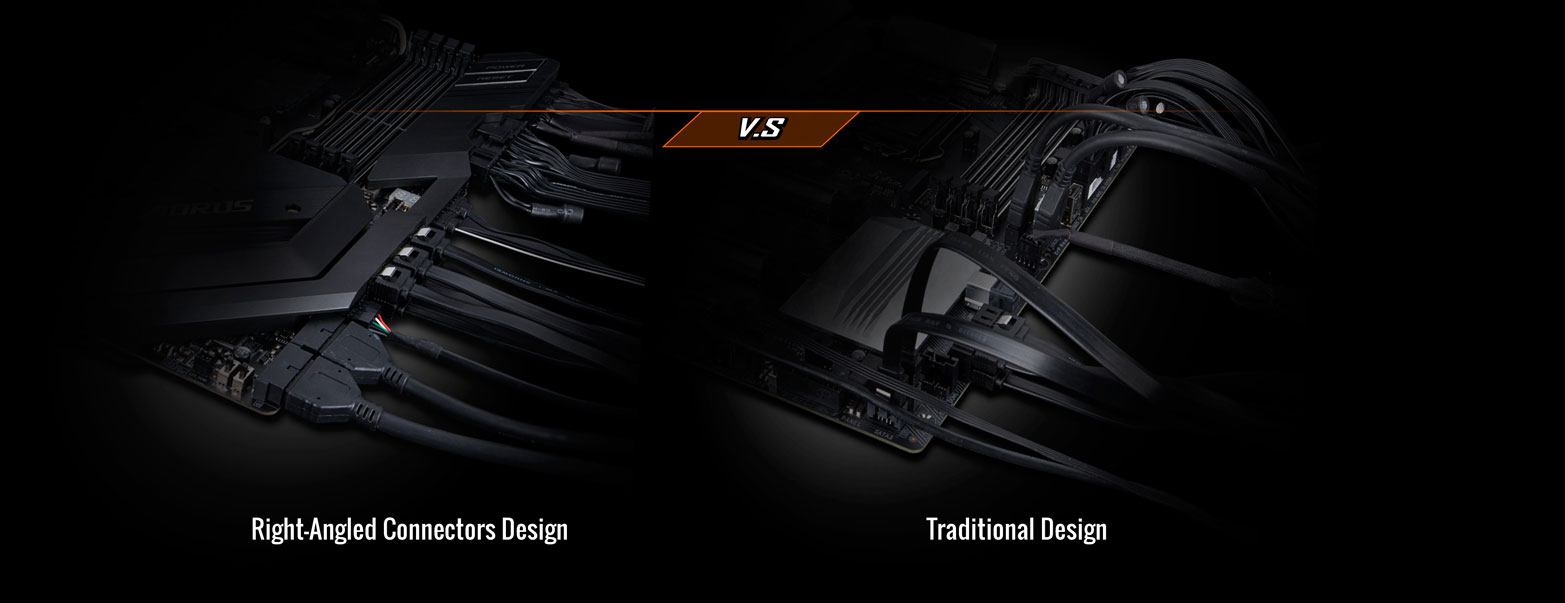

横向きコネクタ
TRX40 AORUS XTREME のコネクタの90％以上は、 ケーブル管理を容易にし、シャーシ内の空気の流れをきれいにするために直角に設計されています。
* 画像はイメージです。

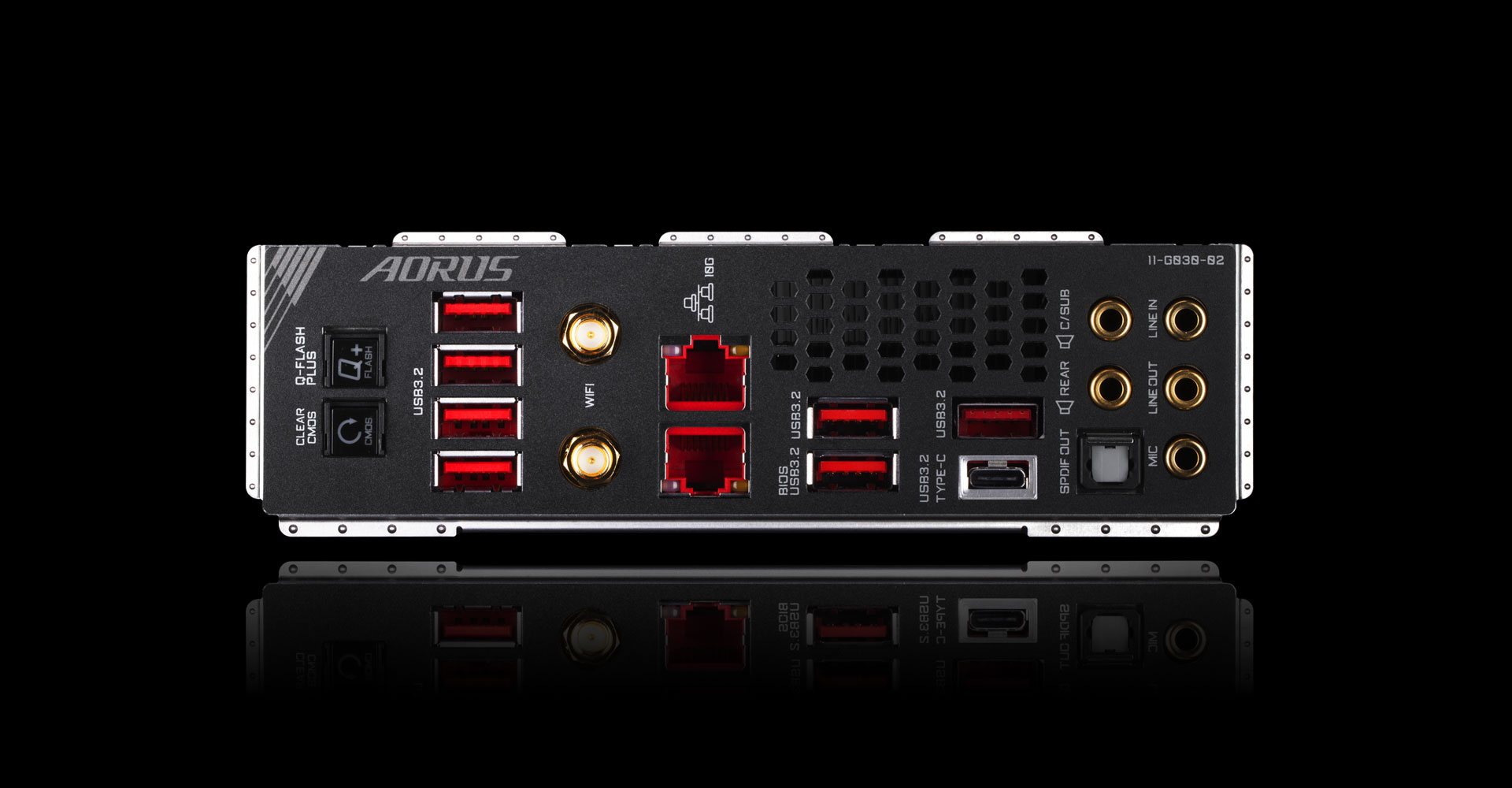

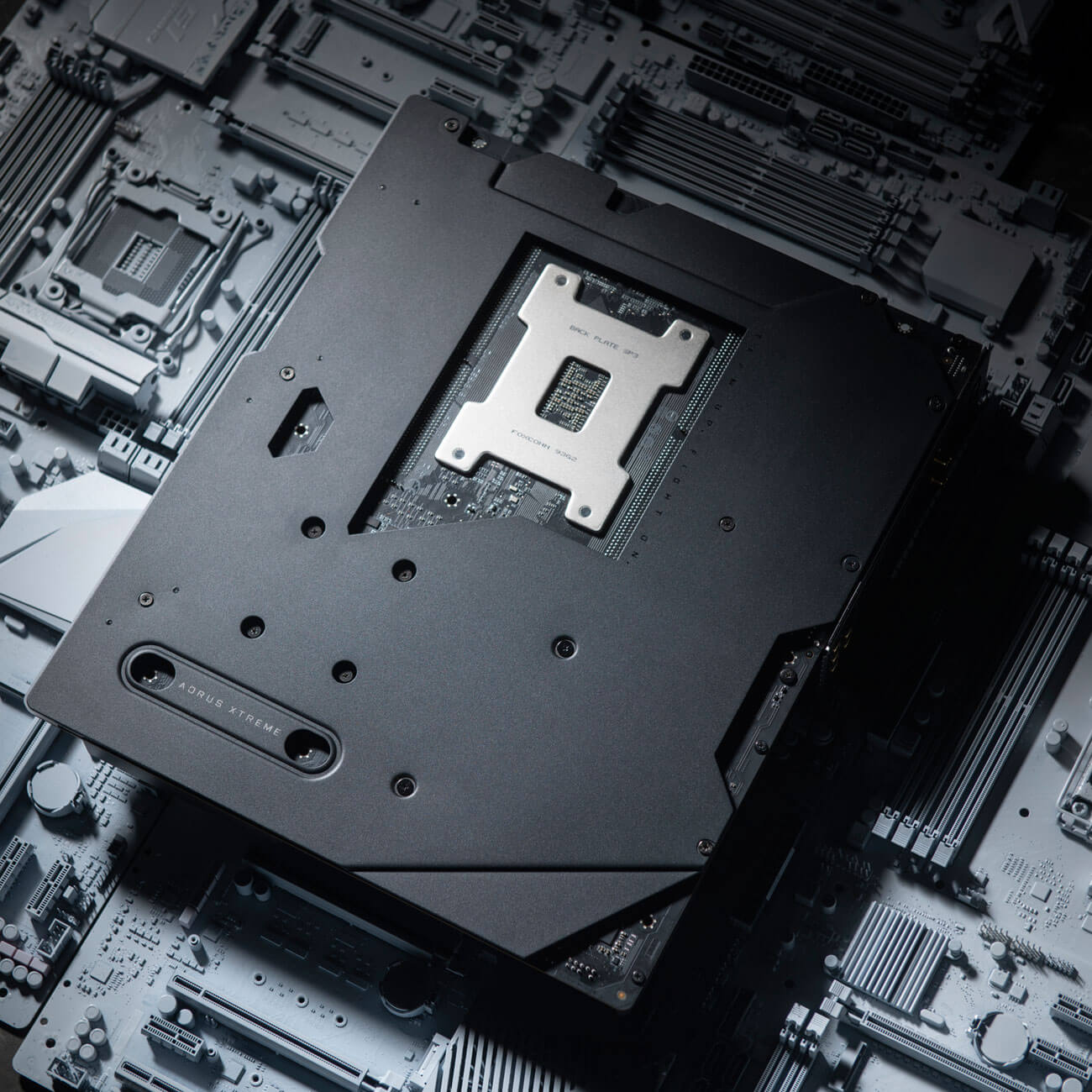

  1. バックプレートは、マザーボード裏面の放熱性を高めるだけではなく、 マザーボード全体の強度や、取付する際の扱いやすさを向上させました。

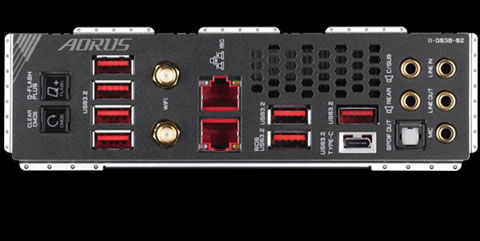

  2. また、最新式の一体型 I/O バックパネルにより、 PC ケースへの取付作業が簡単に行えます。

NanoCarbon コーティング
NanoCarbon コーティングをバックプレートに施すことにより、放熱性をさらに高めました。

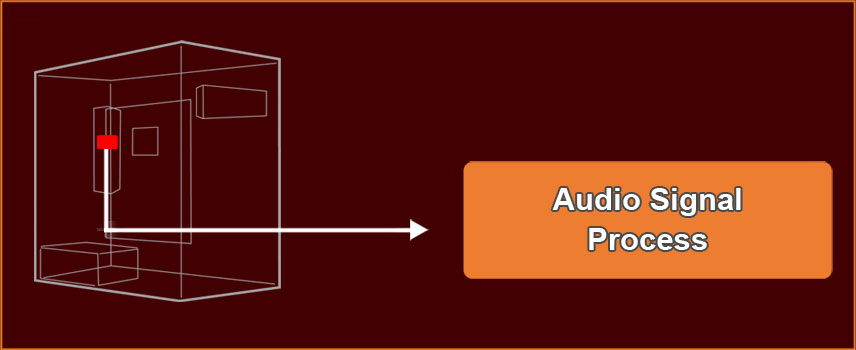

騒音検知
新しい騒音検出機能を使用すると、ファン、CPUクーラー、グラフィックカードなどを含むすべてのデバイスの騒音レベルをリアルタイムで監視でき、 ファンの速度を決定することができます。なお、同梱の騒音検出ケーブルは、いかなる録音記録機能を含まないので、プライバシーの観点からも安心です。
圧倒的性能
TRX40 AORUS XTREME は PCIe 4.0 規格に完全対応し、最適化されています。
圧倒的性能

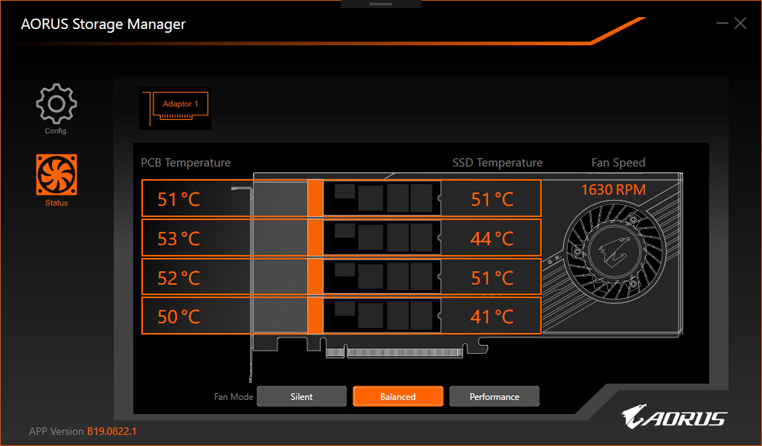

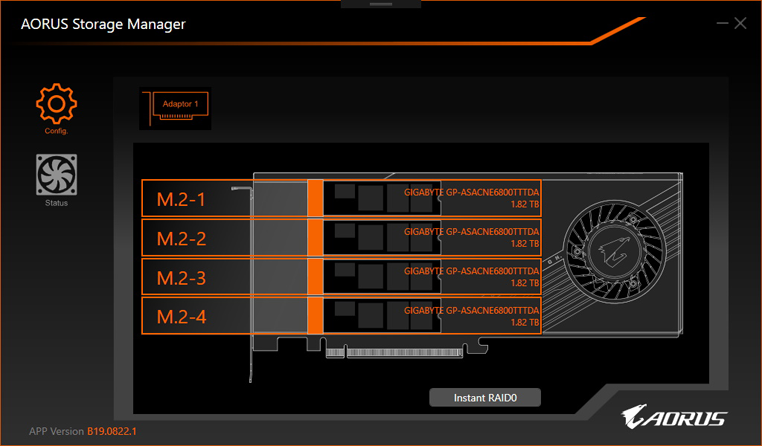

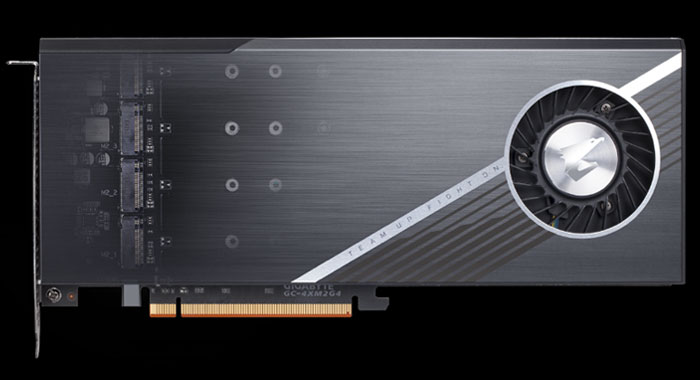

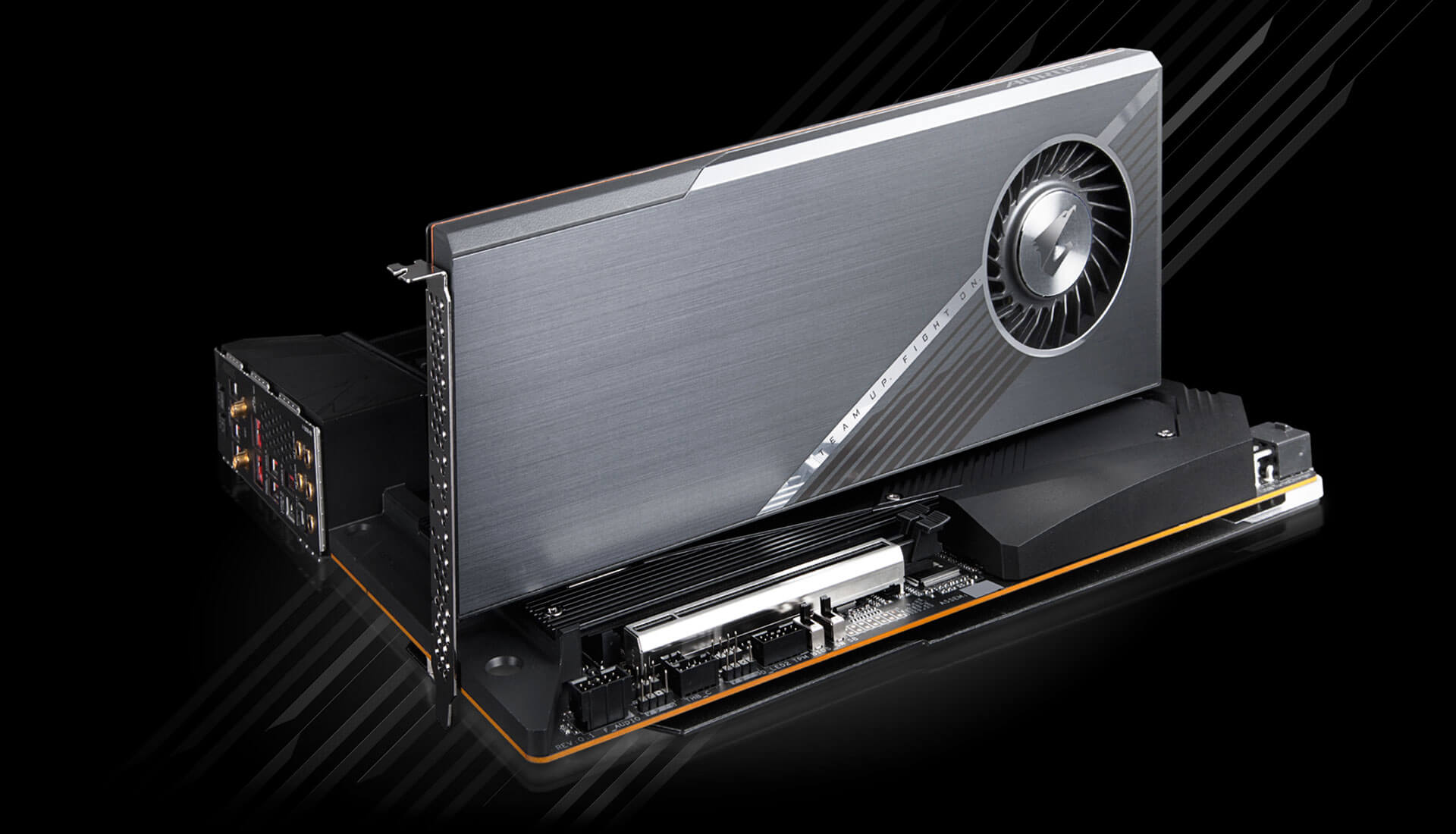

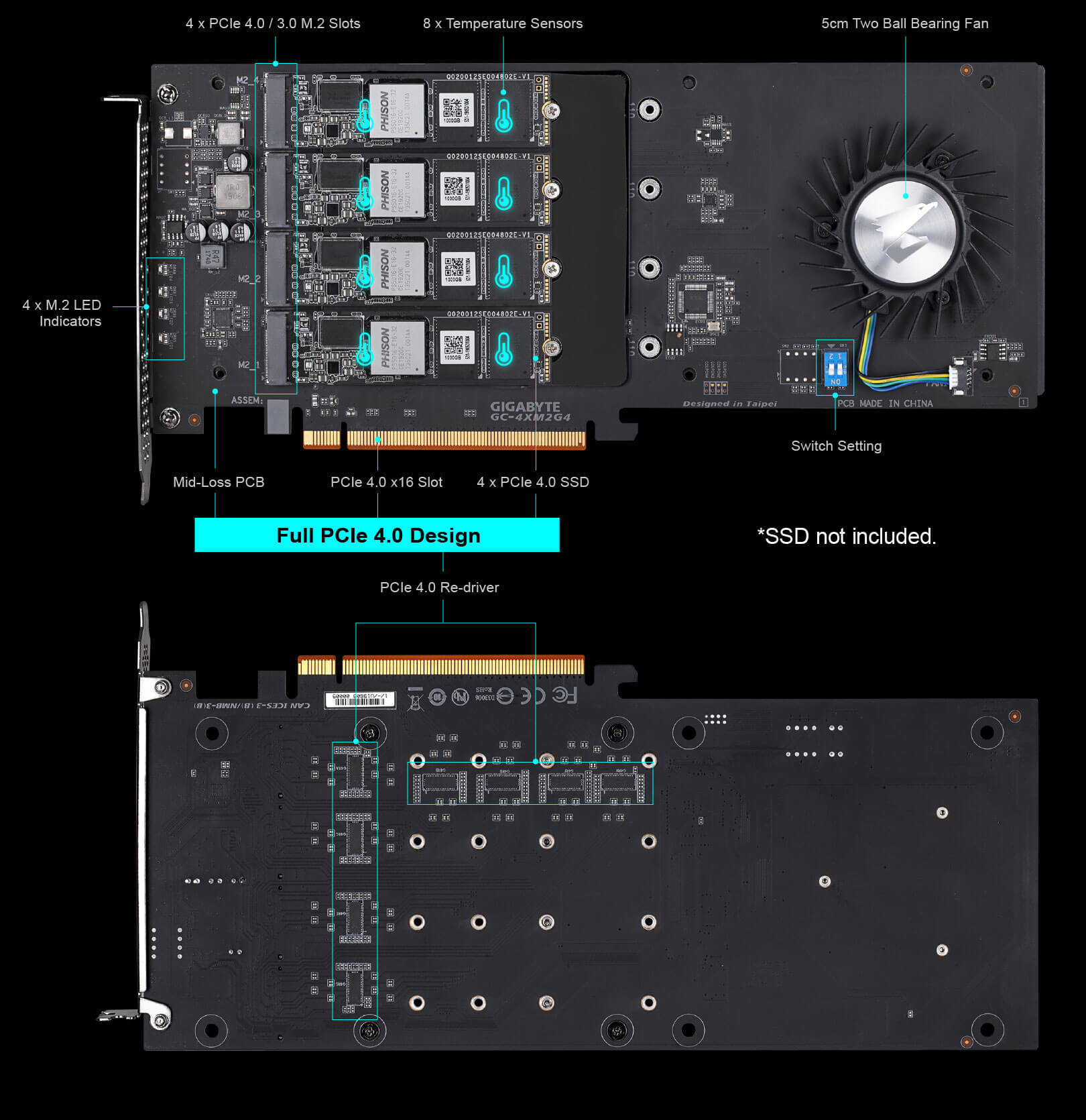

AORUS Gen4 AIC Adaptor

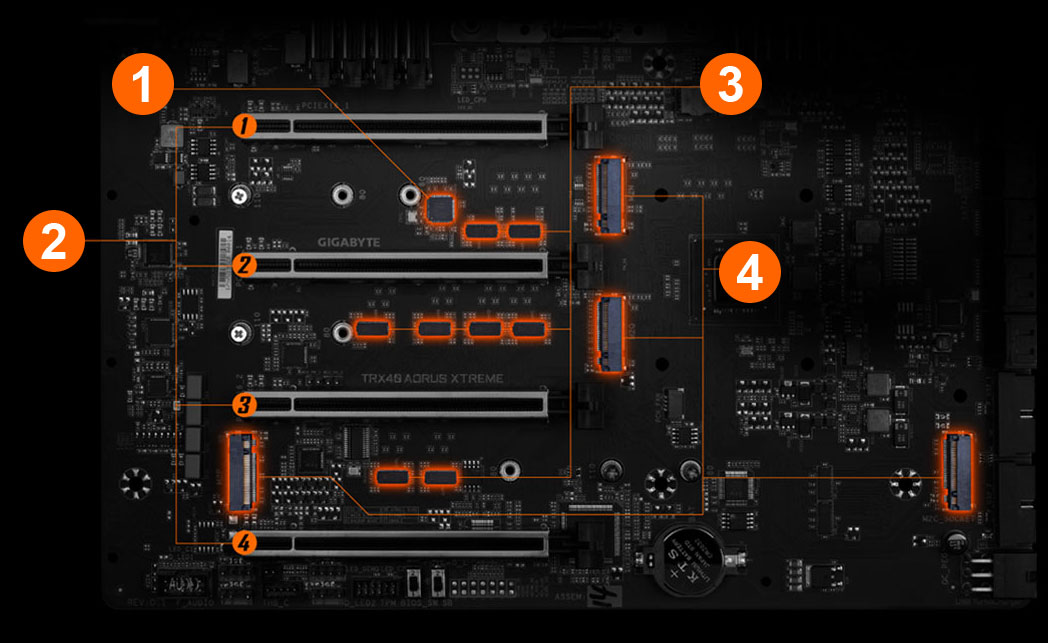

PCIe 4.0 設計
XMP 4400+
4-Way 構成対応
4X M.2 PCIe 4.0 x4

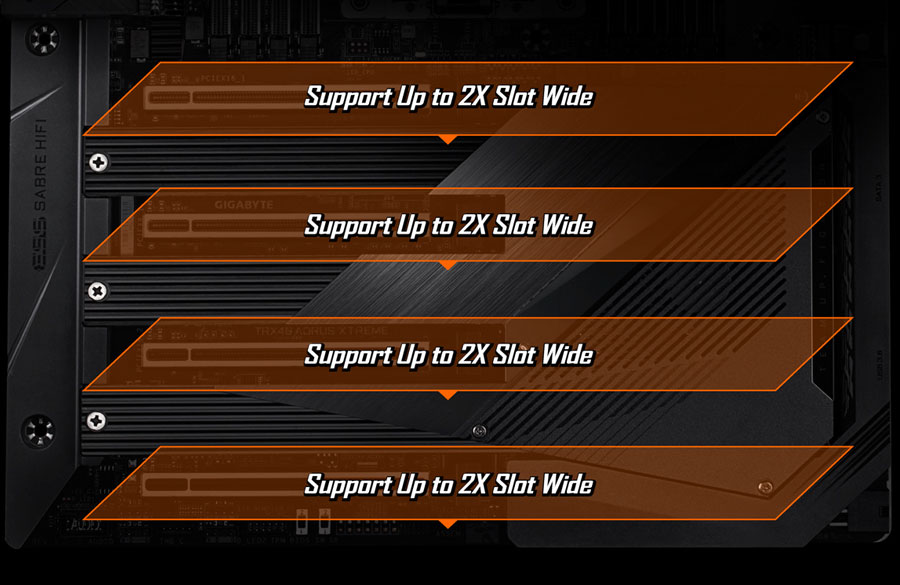

TRX40 AORUS XTREME は、2スロット幅グラフィックスカードを4枚挿すスペースがあります。
4連 PCIe 4.0 x4 M.2
GIGABYTE マザーボードは、システム性能を最大限に引き出そうとする、パワーユーザーに M.2 テクノロジを提供することに重点を置いています。
4連 PCIe 4.0 SSD RAID 0 構成可能
PCIe 4.0 x4 NVMe PCIe SSD による究極性能

AORUS TRX40 マザーボードは、大容量を要求し、最高のパフォーマンスを追求するユーザーのために、NVMe ストレージに関して業界最高の互換性を提供します。 AORUS のユニークなデザインは、最高 14991 MB/s（シーケンシャル・リード）の記録速度に RAID で設定することができ、AORUS は究極 PC のための明白な選択です。

M.2 + M.2 + M.2 + M.2
Extreme sequential Read 14991 MB/s, Sequential
Write 12721 MB/s speed
次世代の接続性
TRX40 AORUS XTREME は最新の、ネットワーク、ストレージ、WIFI などの接続性を搭載しています。
次世代の接続性
2X Intel 10 GbE LAN
WIFI 6 802.11ax
AORUS Antenna
USB TurboCharger

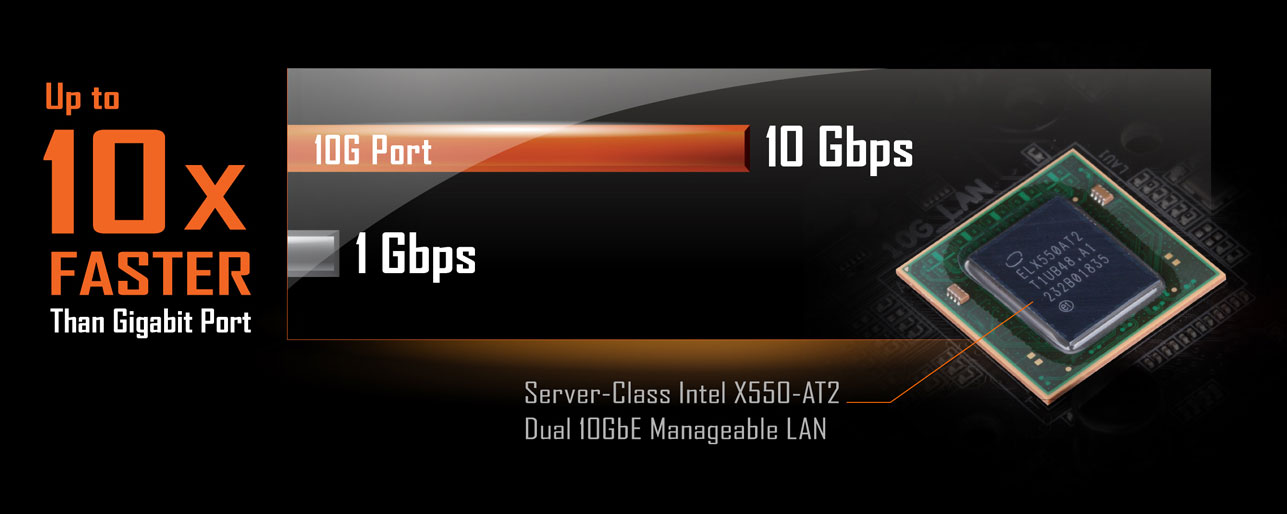

サーバー級 Intel X550-AT2 Dual 10GbE LAN
サーバー級 Intel X550-AT2 有線 LAN は、プロ仕様の 10GbE 接続を提供いたします。

Dual 10GbE 接続の利点
パフォーマンス
安定性
セキュリティ
リンク・アグリゲーションによる帯域増強

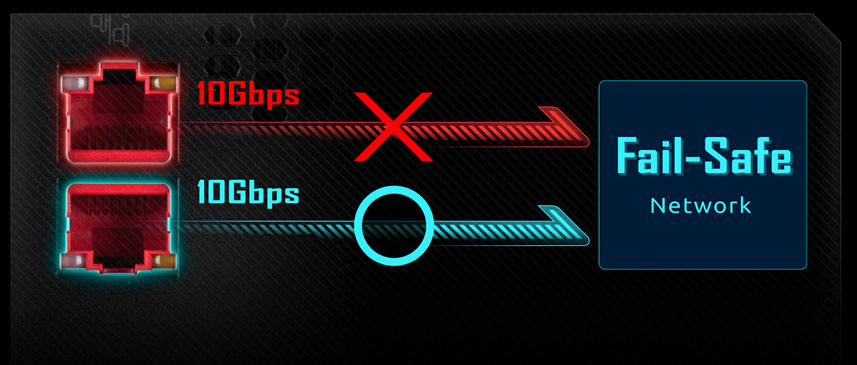

独立接続によるフォールト・トレラント・システム
インターネット & イントラネットの独立接続
Intel WiFi 6 802.11ax + BT 5
インテル・ワイヤレスソリューションは、802.11ax に対応し、ギガビット・ワイヤレス・パフォーマンスを可能にし、 スムーズなビデオストリーミングやより良いゲーム体験を提供し、接続の切断を最小限に抑え、最大 2.4Gbps* の速度を実現します。
さらに、BT 5 は BT 4.2 より速い伝送で約4倍の範囲を提供します。
WiFi 6 の利点:
  1. 802.11ac 1x1 にくらべ、約5.5倍の性能*
  2. 4倍のネットワーク容量、
    特に多数のデバイスがある密集した場所でのパケ詰まりを防止。
  3. ネットワークの高効率化
2400
1734
867
433
Transmission speed (Mbps)
* 理論値です。

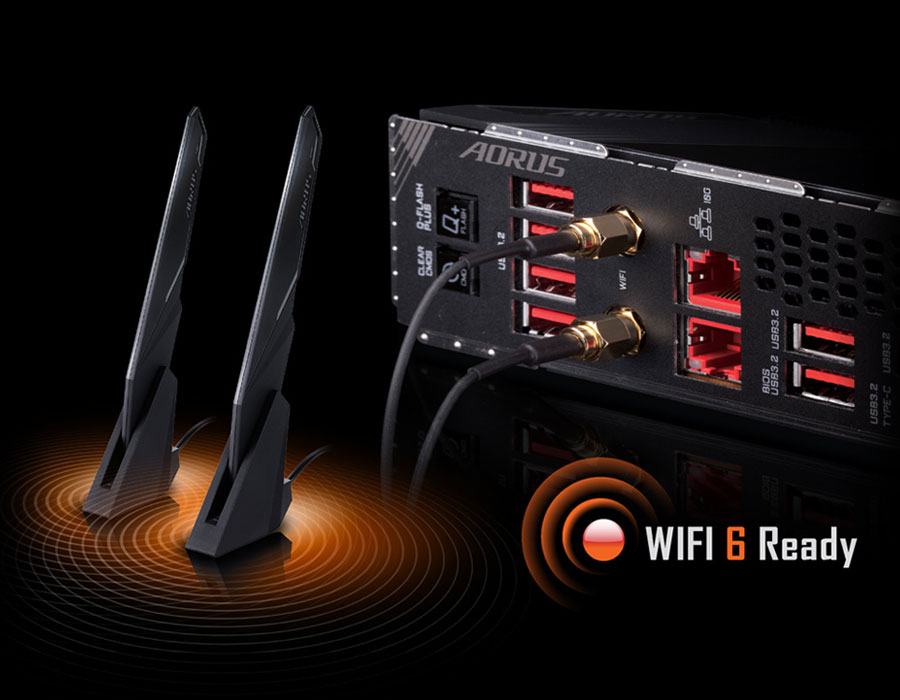

AORUS Antenna
  1. 最新 802.11ac/ax 2.4GHz & 5GHz 対応
  2. WIFI 信号最適化 Smart アンテナ
  3. マグネットで取り付け可能
USB TurboCharger
GIGABYTE 独自機能の USB TurboCharger により、
フロント USB 3.2 Gen.1 Type-A 端子で、Android デバイス (QC 3.0)
Apple デバイス (Apple Fast-Charge) を利用できます。
* 充電時間は、デバイスのハードウェア設計、バッテリ容量、PCケースのフロント USB ケーブルの品質、省電力設定、および環境によって異なります。
特徴的な外観
TRX40 AORUS XTREME は見た目も重視した設計になっています。
特徴的な外観

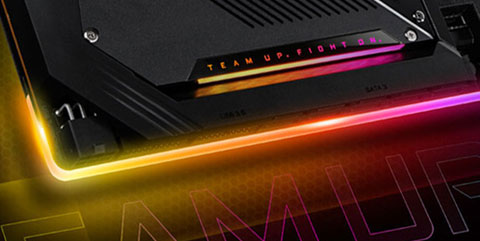

RGB FUSION 2.0

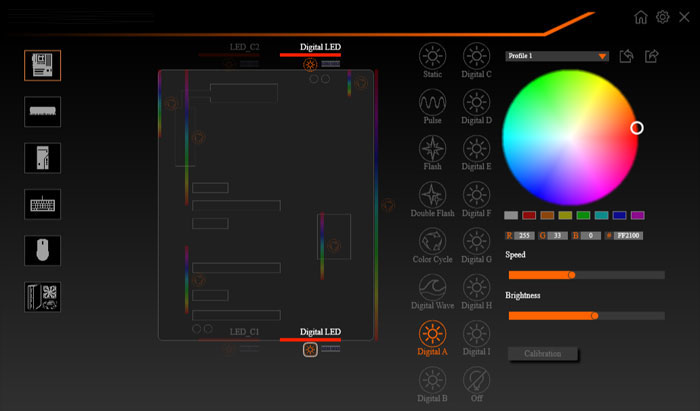

RGB FUSION 2.0 Software
Multi-Zone Light Show Design
AORUS マザーボードは、業界最先端の LED 照明システムを搭載しています。 RGB Fusion 2.0 アプリを使用して、好みに応じたあらゆるカスタマイズが可能です。
注: 照明パターンはイメージです。実際の見た目や光り方は、異なる場合があります。
最新の RGB Fusion 2.0 を使用して、対応しているすべてのデバイスで照明効果をカスタマイズすることが可能です。 マザーボード、グラフィックスカード、そして周辺機器まで、自身のスタイルに合わせてゲーム PC をパーソナライズして、 プロフィールを共有することによってあなたの作品を披露することができます。 さらに、新しいゲームモードでは、照明効果が対応するゲームと連動することにより、ゲームとの一体感が体験可能です。
ワンクリックで同期可能
独立制御可能

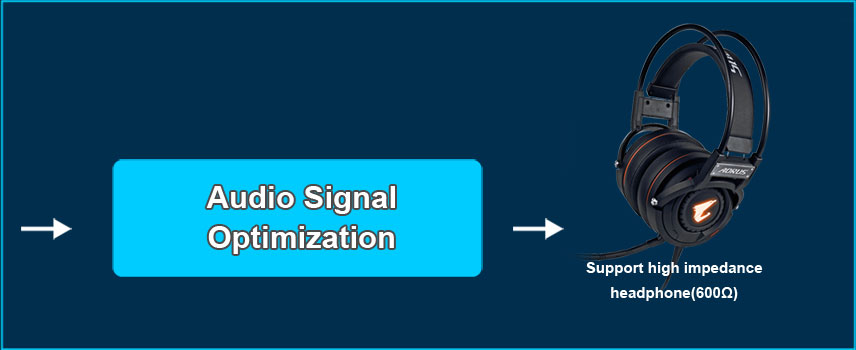

Hi-Fi Audio
本マザーボードには、最高の音質を提供するために、あらゆる高性能 Hi-Fi オーディオ部品が採用されています。
1. 新の Hi-Fi 音響
(デジタル・オーディオ)
サラウンド・サウンドおよび DSD 音楽再生が可能です。

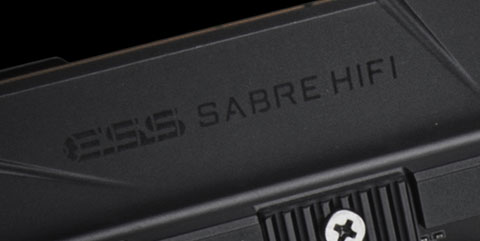

2. ESS SABRE DAC 9218
(デジタル / アナログ・コンバーター)
  • 124dB DNR & 112dB THD+N
  • 2vrms 出力
  • 130dB SNR
  • 32bit 192KHz PCM
3. 金メッキ端子
(Crystal Sound Output)
腐食 & 酸化防止。

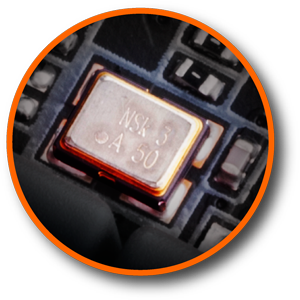

4. 精密 TXC 発振器
精密なタイミング信号を生成。

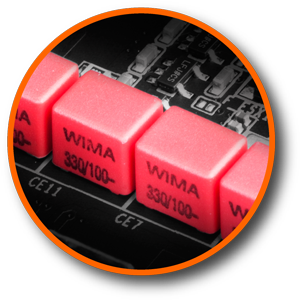

5. スタジオ級オーディオ・コンデンサ搭載
WIMA 高音質オーディオ・コンデンサ搭載

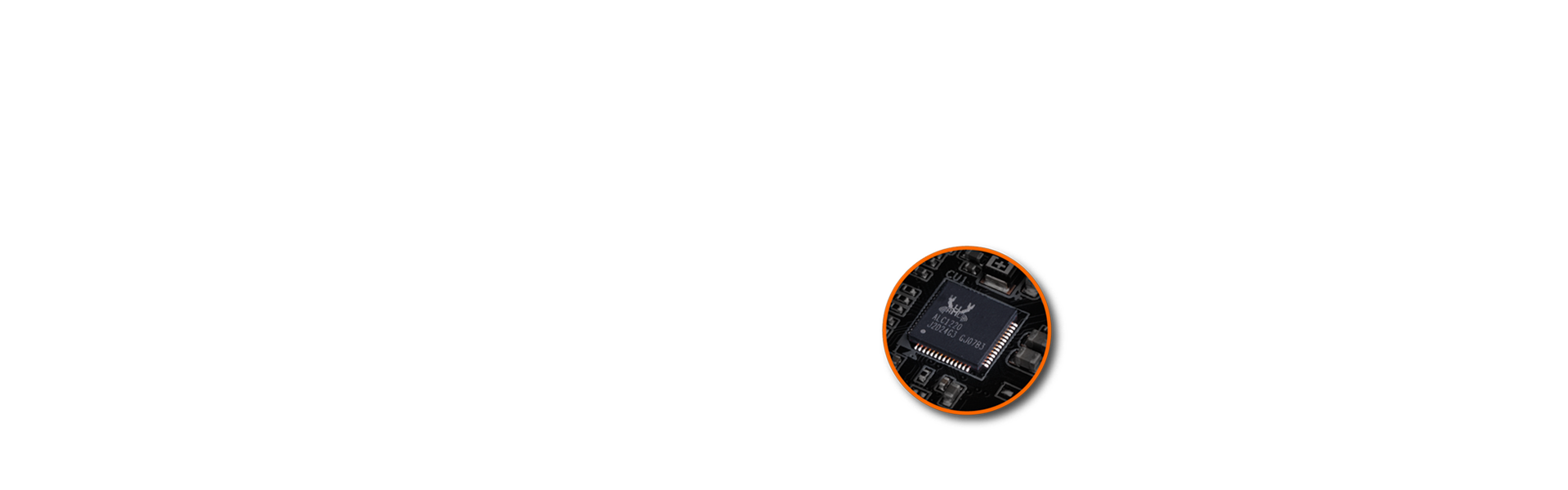

Realtek ALC1220-VB

ESS 9218

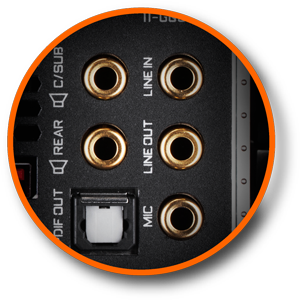

Gold Plated Audio Jacks

TXC Oscillator

WIMA
DTS:X Ultra
本マザーボードのオーディオは、DTS:X Ultra 技術に対応しております。
DTS Sound Unbound* は Microsoft Spatial を活用して、ゲームで最も信頼性の高い3Dオーディオ・エクスペリエンスを実現します。 DTS Headphone:X により、音の風景が、リスナーの上、下、または周囲から静止音と移動音が聞こえるようになります。

DTS Sound Unbound の詳細は→ https://dts.com/sound-unbound
*DTS Sound Unbound を利用するには、Windows 10 Build 18898 以降の最新版が必要です。


DTS:X Ultra Technology Video
DTS:X Ultra Experience Video
Ultra Durable
GIGABYTE は超耐久 Ultra Durable 設計で有名であり、本マザーボードにも、複数の超耐久技術が搭載されています。
Ultra Durable
4X PCIE Armor
8X Memory Armor
Solid Pin
Q-Flash Plus
Ultra Durable PCIe Armor
業界最先端 Ultra Durable PCIe Armor
AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

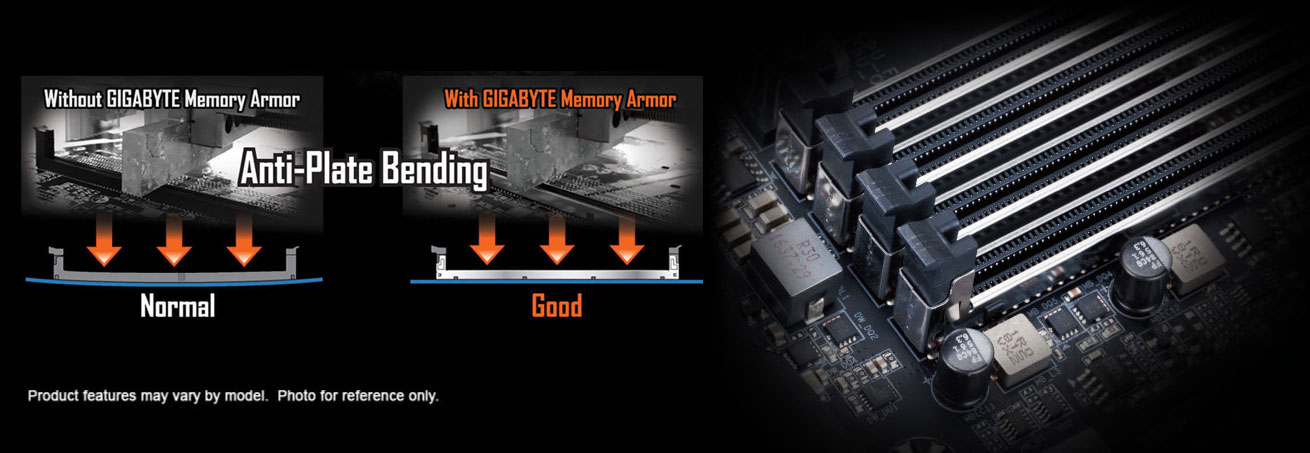

Ultra Durable Memory Armor
AORUS 独自のワンピース・ステンレスシールド設計により、ESD の発生を防止するだけでなく、PCB の歪みやひねり、板の曲がりも防ぎます。

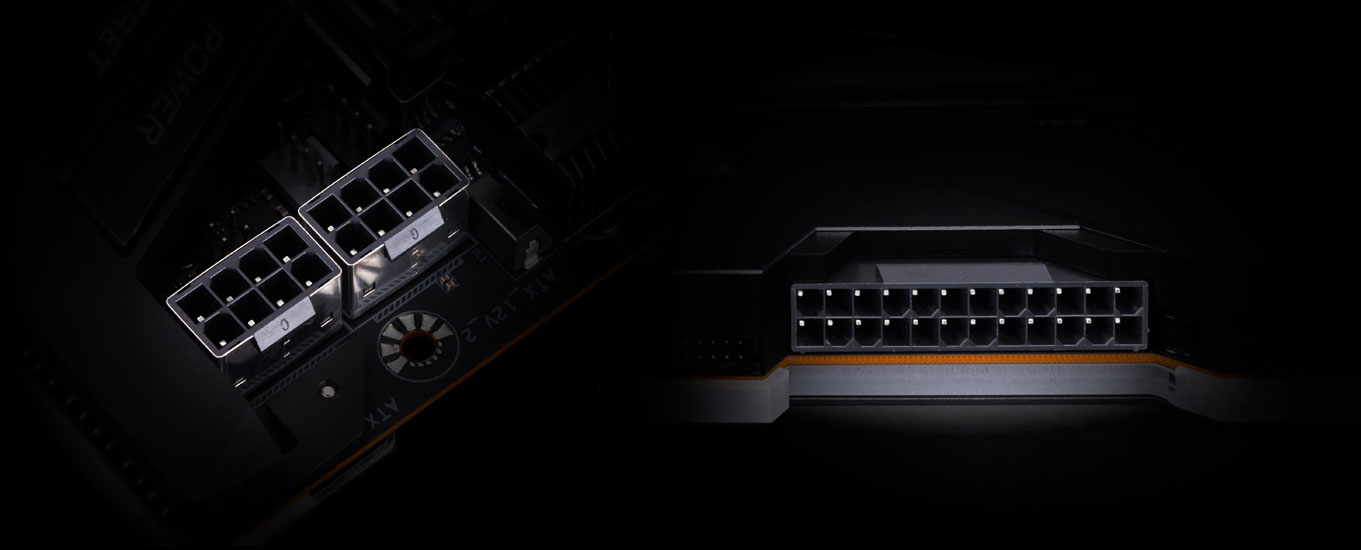

高品質電源端子
本マザーボードには、CPU に安定した電源を供給するために、ソリッドメッキのATX 24ピン & ATX 12V 8ピン + 8ピン電源コネクタが装備されています。
高品質電源端子の利点
  1. 接点電気抵抗の低減
  2. 発熱の軽減
  3. Ultra Durable 超耐久
Q-Flash Plus
CPU やメモリが取り付けられていない状態でも、USB メモリだけで最新の BIOS に更新することが可能。
GIGABYTE BIOS & APP CENTER
GIGABYTE マザーボードの性能を最大限引き出すために便利な、数々の GIGABYTE アプリが利用可能です。
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS

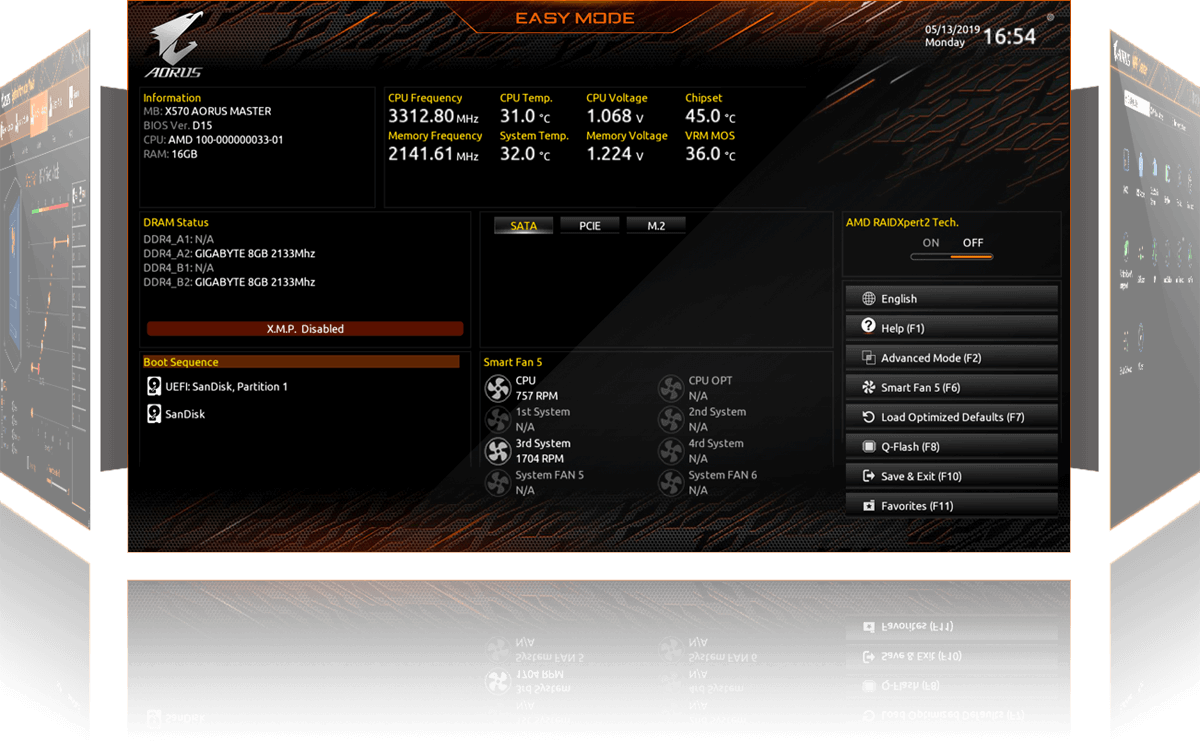

新しくなったユーザーインターフェース
新しくなった EASY MODE は、CPU 周波数, Memory, ストレージ, ファンなど重要な情報データが一目瞭然にアクセスできます。
お気に入り
お気に入りのメニューに常時使用されている項目を追加して、すばやくアクセスできます。
ストレージ・インフォメーション
SATA、PCIE、M.2 インターフェースなど、あらゆる種類のストレージ情報を表示します。
変更ログ
BIOS を保存して終了する前にすべての設定変更をすばやく確認できます。
直感的な曲線グラフ表示
負荷動作状況を直観的な曲線グラフで示します。
APP CENTER
GIGABYTE APP Center により、GIGABYTE マザーボードの性能を最大限引き出すために便利な数々の GIGABYTE アプリに簡単にアクセスできます。
EasyTune
GIGABYTE EasyTune アプリにより、初心者でも簡単に Windows 環境から CPU 周波数や電圧などのシステム設定を調整することができます。 また、Smart Quick Boost 機能により、ワンクリックで自動オーバークロックが行え、難なくパフォーマンスを向上できます。
System Information Viewer
GIGABYTE System Information Viewer を利用してシステム全体の状況を把握することが可能です。
CPU 周波数や温度、ファン設定などを一律管理することができます。
XSplit Gamecaster + Broadcaster: Cast Your Game Anytime, Anywhere

GIGABYTE マザーボードには XSplit Gamecaster および Broadcaster が同梱されています。 リアルタイムのゲーム実況に最適化されており、ワンクリックで Twitch などに放送できます。

* XSplit Gamecaster + Broadcaster Premium License が1年間分、無料で付属しています。
