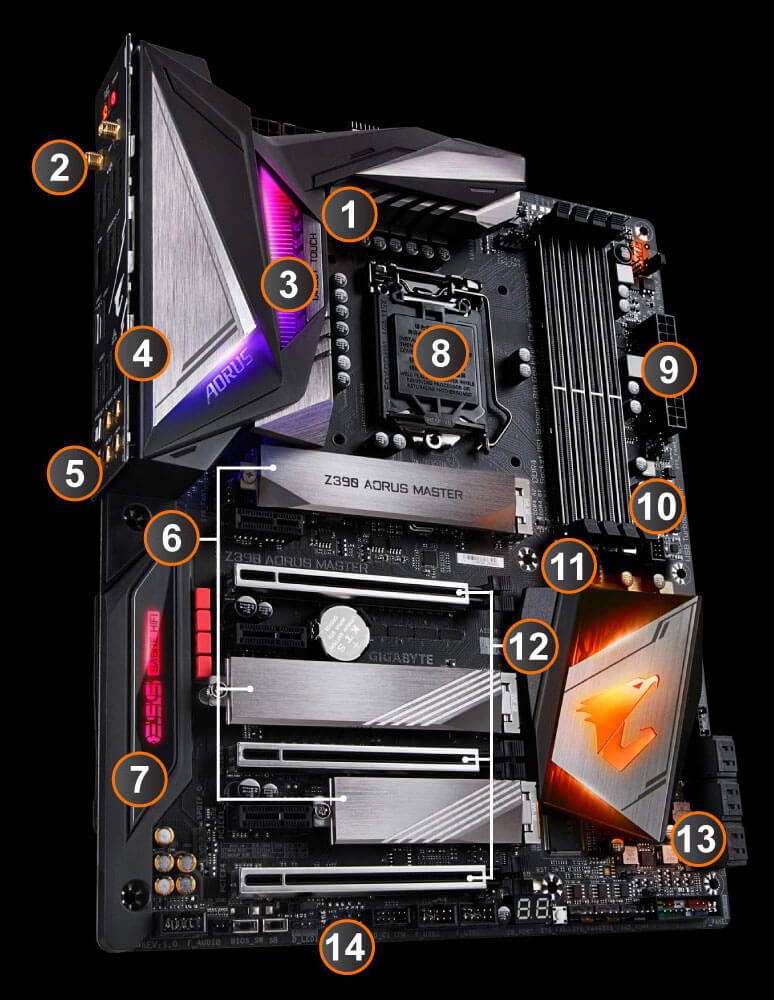

Concepto de diseño

Dominante en la oscuridad

En la noche oscura y sin estrellas, el halcón infunde miedo en el corazón de su presa. Incluso con una visibilidad mínima, el halcón señala a su presa y anticipa pacientemente el momento perfecto para lanzarse a matar. El halcón con su aguda mirada láser domina la oscuridad de la noche de la misma manera que AORUS Core Lighting ilumina el vasto ecosistema de AORUS.

1
Solución digital VRM de 12 fases IRM con PowIRstage
2
Intel® CNVi 802.11ac 2x2 Wave 2 WIFI y BT 5
3
Diseño térmico avanzado:
• Arreglo de laminillas de disipación
• Tubo de calor de contacto directo
• Almohadilla de conductividad térmica de 5 W / mK
• Placa trasera térmica
4
Intel® i219v GbE LAN
• Acelerador de Internet cFosSpeed
5
Blindaje de E / S integrado
• Botones de encendido / reinicio y borrar CMOS
6
Conectores triples M.2
• PCIe 3.0 x4
• Triple protección térmica
7
Audio ALC1220-VB
• ESS 9118 SABRE DAC
• Tomas de audio chapadas en oro
• Condensadores de audio de alta gama
08
Admite procesadores Intel® Core ™ de novena y octava generación
• DDR4 de doble canal, 4 DIMM con armadura de memoria ultradurable
• Soporte XMP
09
Conectores de alimentación de pin sólido
• Conector de alimentación ATX de 24 pines
• Conector de alimentación de CPU de 8 + 8 pines
10
USB de carga rápida
11
USB frontal 3.1 Gen2 Type-C ™
12
Armadura PCIe ultradurable
13
DualBIOS ™ con BIOS enchufado
14
RGB FUSION 2.0
• Encabezado LED direccionable*2
• Cabecera LED*2
DESEMPEÑO AORUS

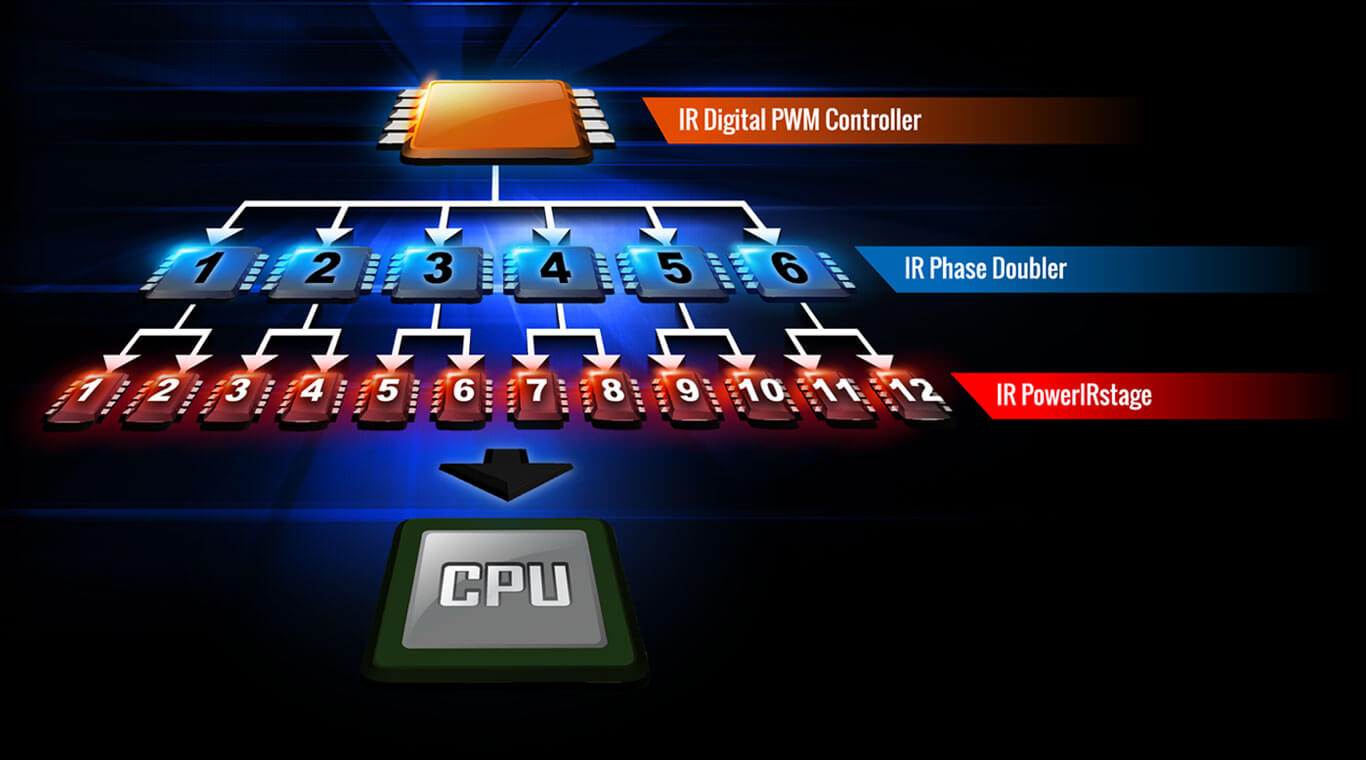

Diseño de energía digital de 12 fases
40A IR 3553 para cada fase vCore
MOSFET de alta capacidad actual
Baja temperatura
Fiabilidad a nivel del servidor

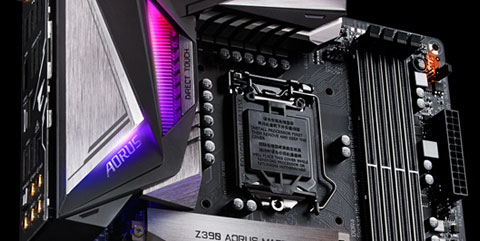

La motherboard Z390 AORUS MASTER utiliza un diseño de alimentación de CPU digital IR que incluye tanto el controlador PWM digital como el MOSFET PowlRstage, y es capaz de proporcionar al menos 40A de energía de cada fase, para un total de 480A. Este controlador 100% digital y los conectores de alimentación de CPU de 8 + 8 pines sólidos adicionales ofrecen una precisión increíble en la entrega de energía a los componentes que consumen más energía y son sensibles a la energía de las motherboard’s , lo que permite a los entusiastas obtener el máximo rendimiento absoluto del nuevo noveno 8 núcleos Gen Intel® Core™ procesadores.

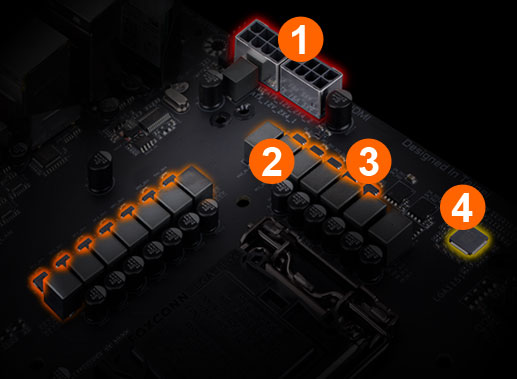

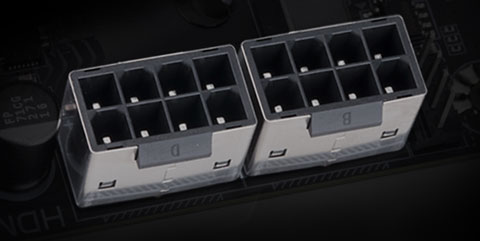

1. Conector de alimentación de CPU de 8 + 8 pines sólidos con blindaje de metal
2. Diseño de energía digital de 12 fases
3. Etapa de energía IR
4. Controlador PWM digital IR
Increíble potencia de diseño de 12 fases
Plano de poder ampliado
2x P CB de cobre
■
Diseño VRM completamente nuevo para 8 procesadores Intel ® Core™ de 9a generación.
■
El plano de potencia ampliado y las múltiples fases de potencia real garantizan una experiencia de juego estable.
Plano de suministro de energía de CPU optimizado con 2x PCB de cobre
El diseño exclusivo de 2x Copper PCB de GIGABYTE proporciona suficientes rutas de rastreo de energía entre los componentes para manejar cargas de energía mayores que las normales y para eliminar el calor del área crítica de suministro de energía de la CPU. Esto es esencial para garantizar que la motherboard sea capaz de manejar la mayor carga de energía que es necesaria cuando se realiza el overclocking.

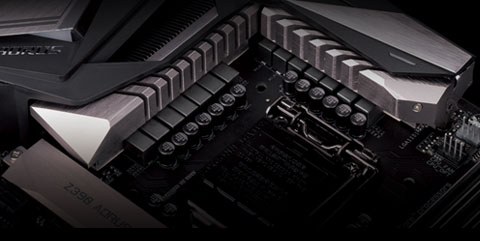

Diseño Térmico Avanzado

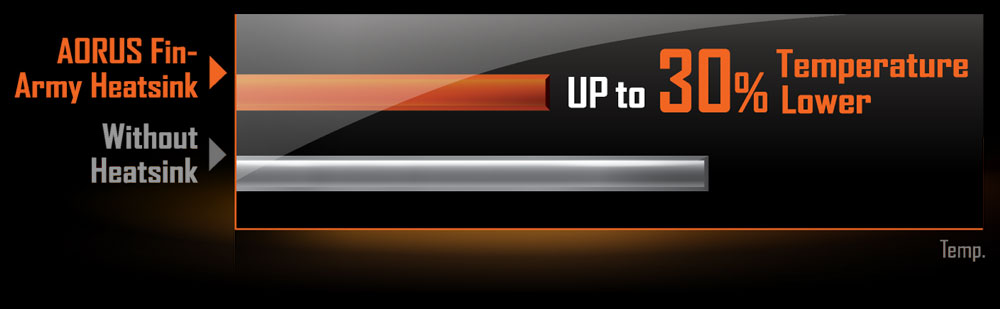

El Z390 AORUS MASTER alcanza un equilibrio perfecto entre estilo y rendimiento combinando el arreglo de laminillas de disipación, un tubo de calor y una placa trasera térmica, para proporcionar temperaturas MOSFET un 30% más bajas para entusiastas, overclockers y jugadores profesionales.

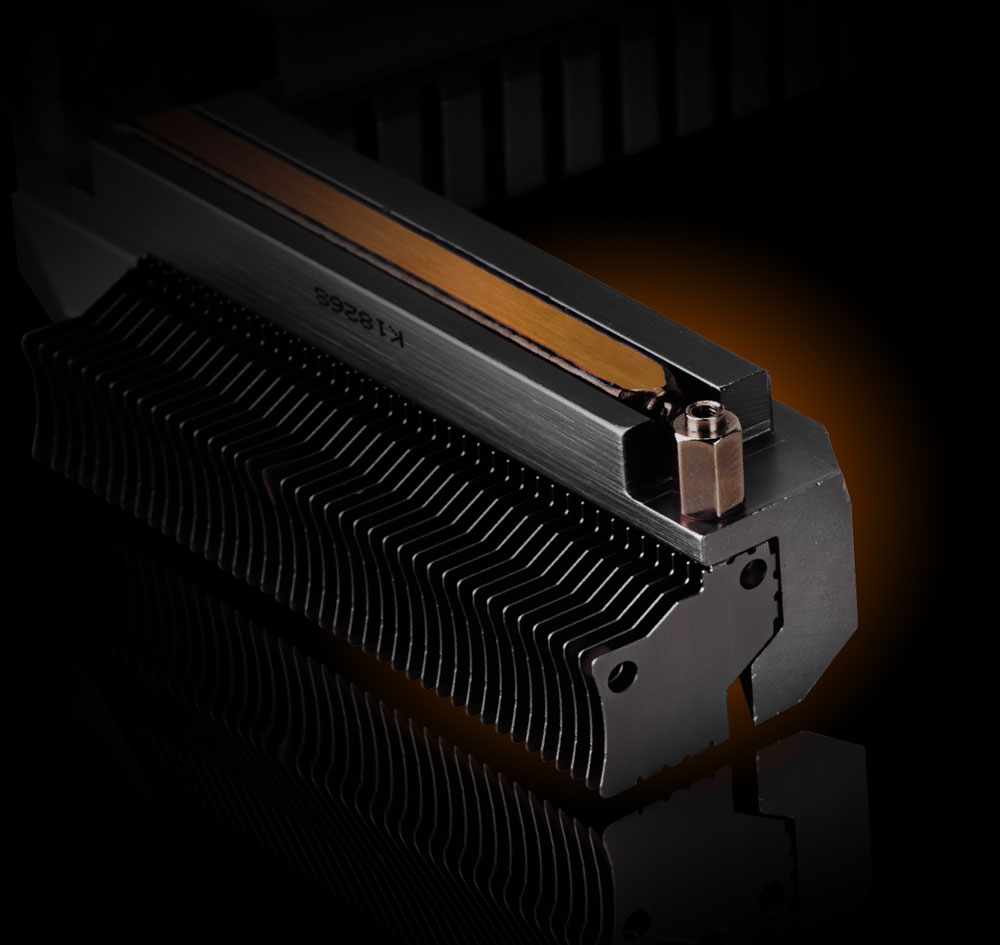

Arreglo de laminillas de disipación térmico de matriz de aletas con tubo de calor de contacto directo y almohadilla de alta conductividad térmica
  • Z390 AORUS MASTER utiliza un disipador térmico Fins-Array que aumenta el área de disipación de calor en un 300% en comparación con los disipadores térmicos tradicionales del mismo tamaño. Direct Touch Heatpipe ayuda a transferir calor del MOS al disipador térmico y las aletas.
  • Al usar LAIRD de 1,5 mm de espesor, almohadillas de alta conductividad térmica de 5W / mK, puede transferir 2.7 veces más calor en comparación con las almohadillas térmicas tradicionales en el mismo período de tiempo.

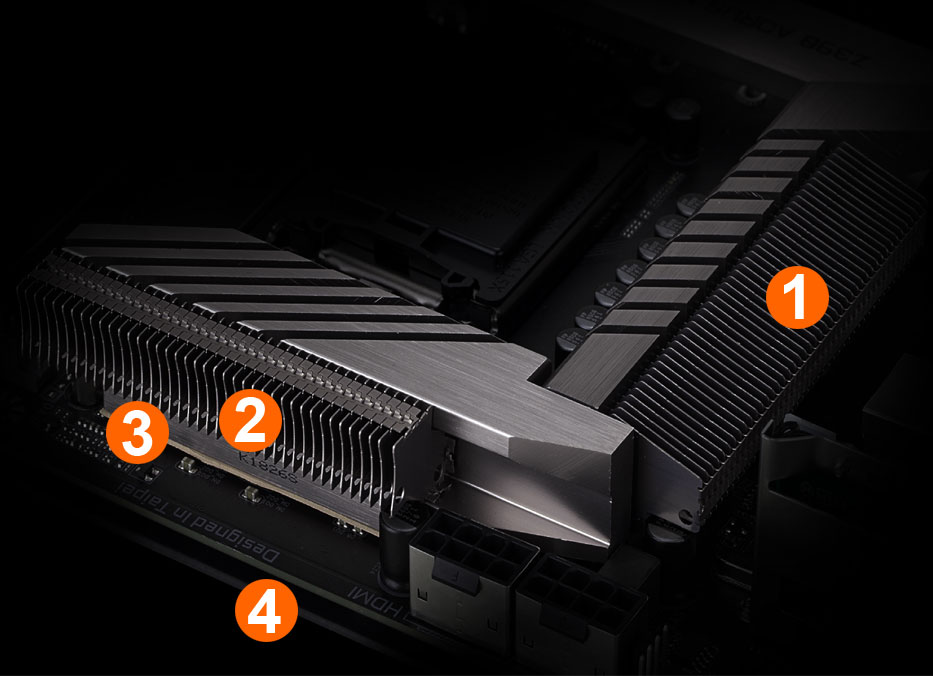

1. Matriz de aletas
2. Tubo de calor táctil directo
3. Almohadilla de alta conductividad térmica
4. Placa trasera térmica
Tubo de calor táctil directo

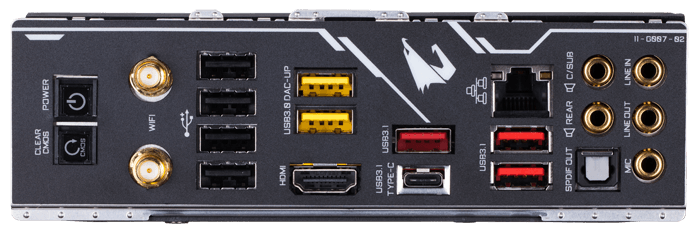

PLACA TRASERA+ ARMADURA DE ESCUDO DE I/O
Diseño duradero y fácil instalación.
  1. Con una placa base integrada, las Motherboards GIGABYTE brindan a los usuarios una base sólida para construir sus PC para juegos.

  2. Con un escudo de I / O integrado, construir una PC GIGABYTE Ultra Durable es aún más fácil.

  3. Los botones integrados de encendido / reinicio / borrar CMOS en el escudo de I / O permiten a los usuarios una depuración y operación más fáciles.

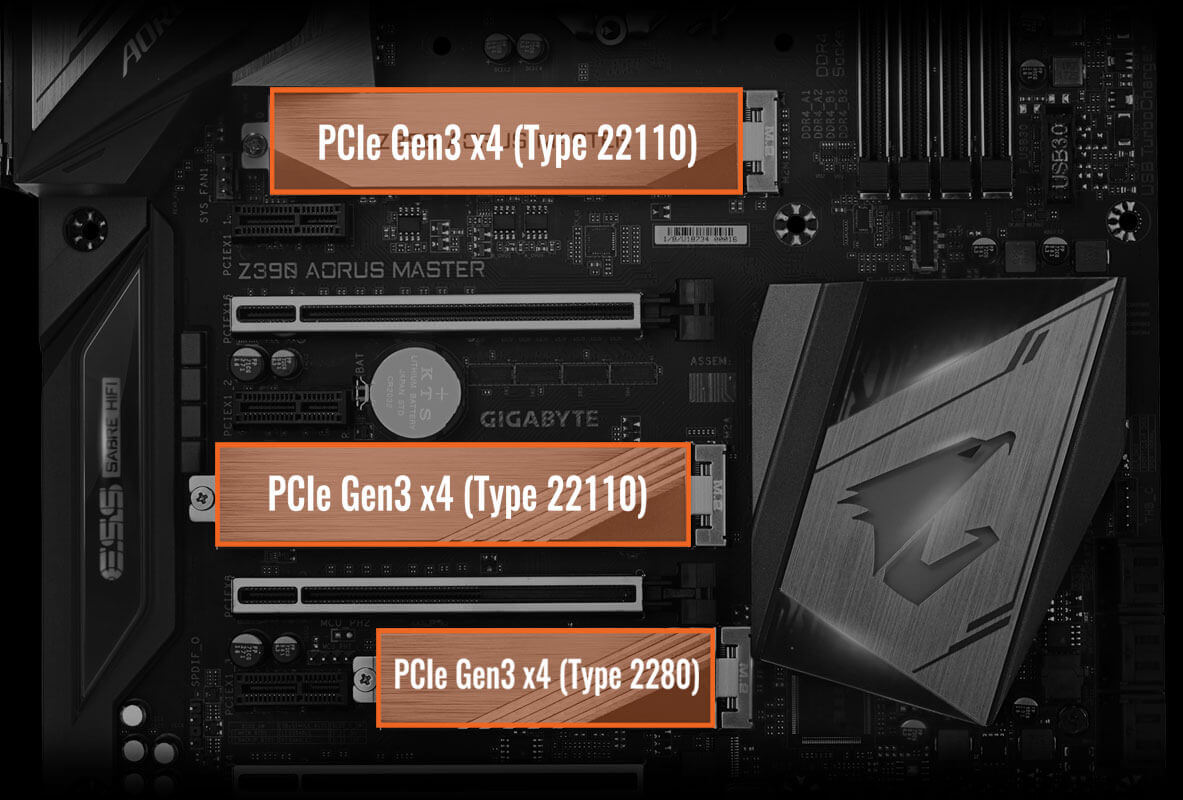

Triple PCIe Gen3 x4 M.2

Las Motherboards AORUS Gaming se centran en ofrecer tecnología M.2 a los entusiastas que desean maximizar el potencial de su sistema.
Triple SSD PCIe NVMe M.2 en soporte RAID 0
Rendimiento extremo con SSD PCIe NVMe Gen3 x4

Las motherboard Z390 AORUS ofrecen la mejor compatibilidad de la industria en términos de almacenamiento NVMe para usuarios que demandan alta capacidad y buscan el mejor rendimiento. El diseño único de AORUS se puede configurar en RAID para velocidades de grabación de hasta 3551 MB / s (Lectura secuencial), lo que hace que AORUS sea la opción obvia para la mejor PC.

M.2 + M.2 + M.2
Lectura secuencial extrema 3551 MB / s, escritura secuencial 3410 MB / s de velocidad

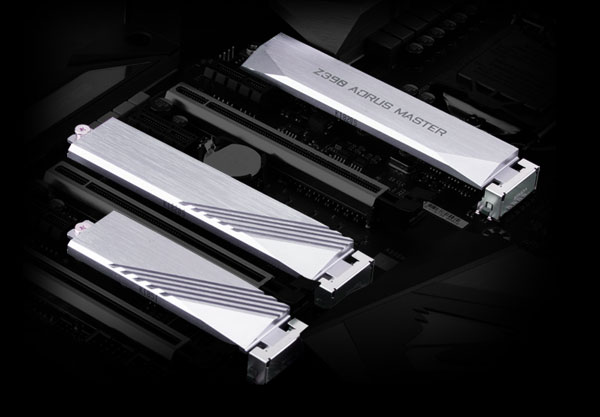

Protección térmica AORUS M.2
Protector térmico ultra eficiente M.2 GIGABYTE
Con la durabilidad en mente, GIGABYTE proporciona una solución térmica para dispositivos SSD M.2. El protector térmico M.2 evita la estrangulación y los cuellos de botella de los SSD M.2 de alta velocidad, ya que ayuda a disipar el calor antes de que se convierta en un problema.

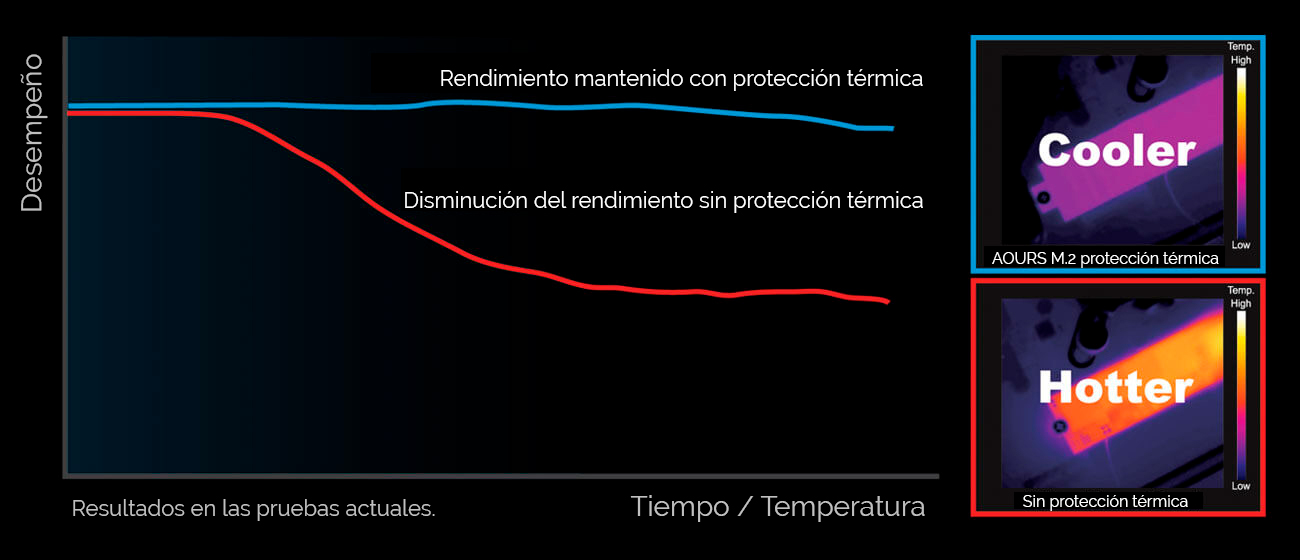

Estrangulamiento térmico a medida que aumenta la temperatura
Soporte para DDR4 a 4400MHz y más allá

AORUS ofrece una plataforma probada y comprobada que garantiza una compatibilidad adecuada a 4400MHz y más allá.

Aprende más sobre el DESEMPEÑO AORUS
¡Amplia compatibilidad de DDR4 con lista de soporte de 1000+ DDR4 validado!

AORUS se asocia muy estrechamente con proveedores de memoria de todo el mundo para garantizar que los módulos ofrecidos por las marcas de memoria populares sean compatibles con las Motherboards AORUS.

Audio AORUS

ESS SABRE referencia
Música realmente de alta fidelidad
Condensadores de grado audiófilo
Secuencia de audio de precisión

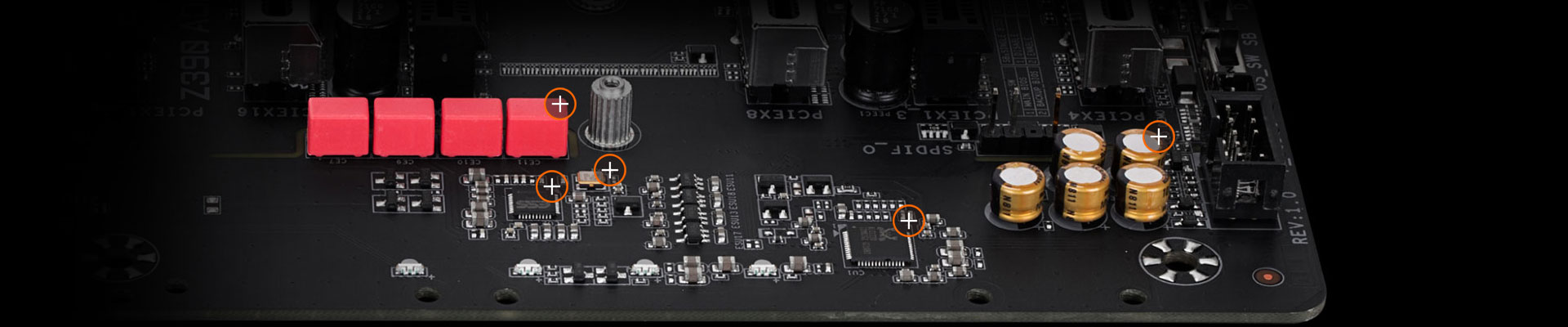

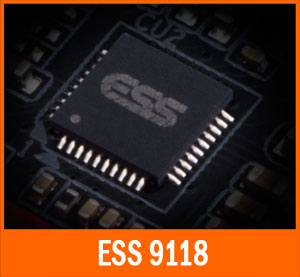

ESS SABRE referencia DAC ES9118

ESS SABRE referencia DAC (ESS 9118)
Rango dinámico de Hypertream (SNR 125dB)
Música de alta resolución (32 bits, PCM de 192 kHz)
Súper bajo THD + N (THD + N -112db)

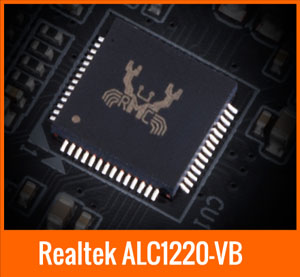

Música realmente de alta fidelidad (Realtek ALC1220-VB)
Junto con el último códec ALC1220 de Realtek, la reproducción de audio con sonido envolvente y música con DSD son más fáciles que nunca.

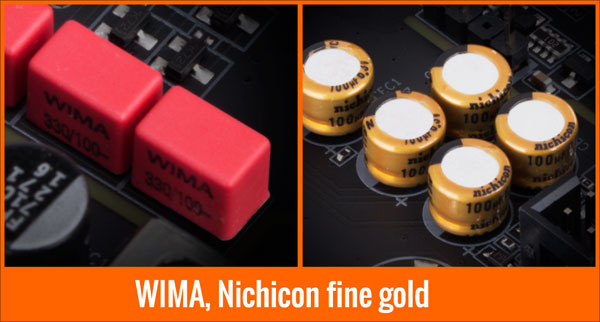

Condensadores de grado audiófilo (WIMA, Nichicon Fine Gold)

Para garantizar una experiencia de calidad de estudio, los condensadores WIMA y Nichicon Fine Gold se utilizan para proporcionar energía al sistema en general.

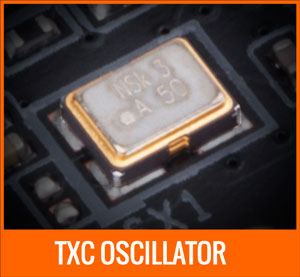

Secuencia de audio de precisión (TXC OSCILLATOR)

Proporciona disparadores de tiempo precisos a los convertidores analógico-digitales. Alta resistencia a la corrosión y oxidación.

ALC1220-VB Inmersive Gaming ViBes
Nuevo códec de audio HD de gama alta Realtek
El audio ALC1220 120dB (A) SNR HD con amplificador de auriculares inteligente detecta automáticamente el dispositivo de audio, evitando problemas como bajo volumen y distorsión.
Con el nuevo controlador de audio de la serie VB, transmita su voz al mundo de manera vibrante con ambos SNR (relación señal / ruido) de micrófono delantero / trasero de hasta 110 / 114dB (A).
No más confusión
Durante el chat de voz en el juego
La entrada de micrófono con un rango dinámico frontal más alto permite a los jugadores escuchar con mayor claridad. No más malentendidos, no más confusos GO! ¡VAMOS! ¡VAMOS! como NO! ¡NO! ¡NO!
Learn more about AORUS AUDIO

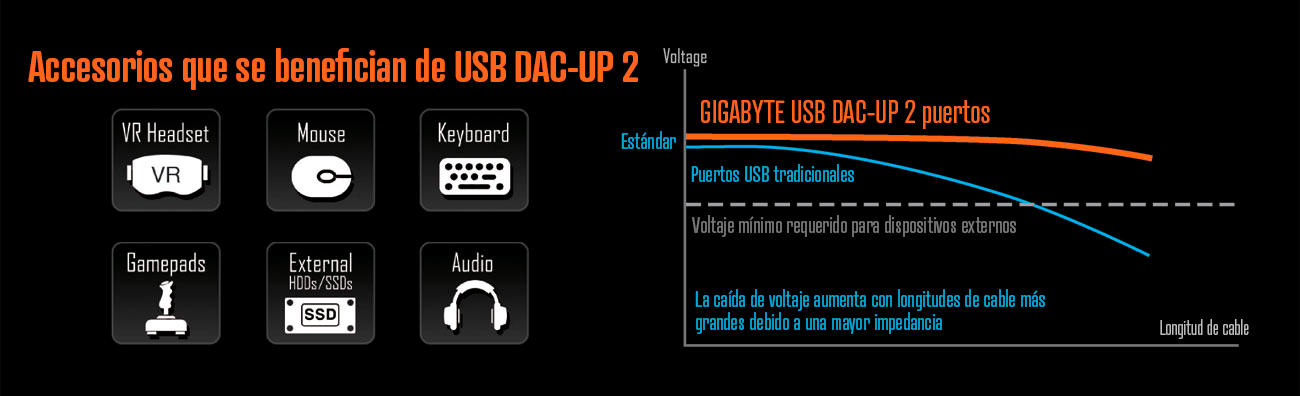

USB DAC-UP 2
Puerto USB de voltaje ajustable con diseño de energía dedicado

AORUS mejora las tecnologías USB DAC-UP con USB DAC-UP 2
USB DAC-UP 2 continúa brindando energía limpia, aislada y de bajo ruido al tiempo que agrega la capacidad de compensar la caída de voltaje.
Los pioneros de la realidad virtual y los jugadores por igual pueden estar seguros de que sus accesorios y periféricos caros no encontrarán problemas de conectividad o deficiencia de energía con el AORUS USB DAC-UP 2. Con Gaming Gear consumiendo grandes cantidades de energía y teniendo requisitos de especificaciones firmes USB DAC-UP 2 está preparado para el desafío.

CONECTIVIDAD AORUS
¡Rompe la barrera de GbE!

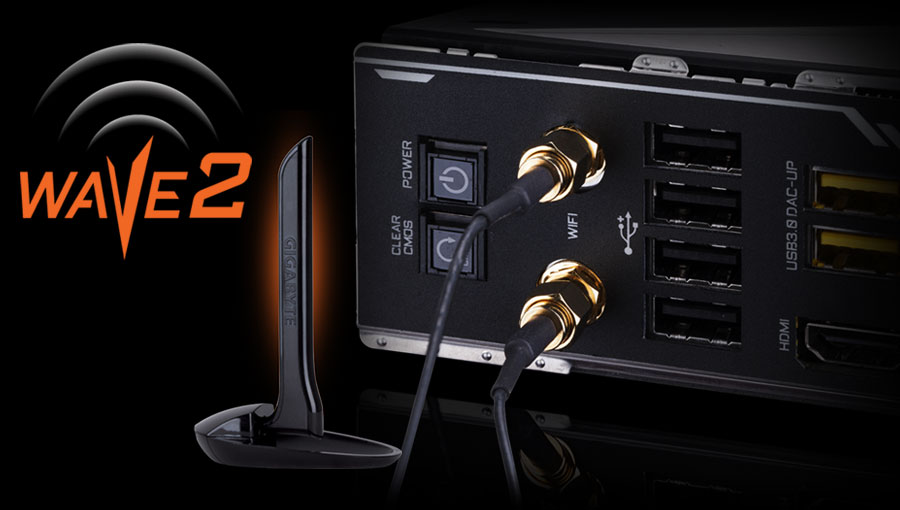

Intel® 802.11ac integrado Wave2 CNVi WIFI + Bluetooth 5 integrado
La solución inalámbrica Intel Next-Gen admite la función 802.11ac Wave 2, permite un rendimiento inalámbrico de gigabits, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones perdidas y velocidades de hasta 1.73Gbps. Duplica la velocidad en comparación con la generación anterior. Además, Bluetooth 5 proporciona un alcance 4x sobre BT4.2 y con una transmisión más rápida.

Configuración completa con el módulo Intel WiFi instalado en las cadenas traseras como se muestra

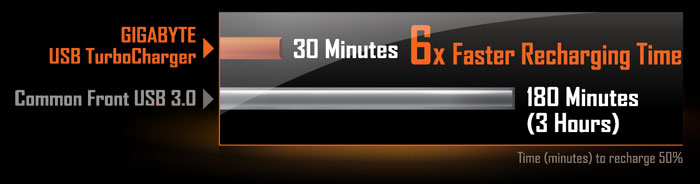

USB de Carga Rápida
La tecnología USB de Carga Rápida con patente de GIGABYTE permite a los usuarios recargar sus dispositivos móviles con una velocidad sorprendente, hasta un 50% en menos de 30 minutos *. Al conectar el cable del chasis frontal USB 3.0 Tipo-A a nuestra motherboard , los usuarios pueden utilizar el USB de carga rápida para recargar dispositivos Android con QC 3.0 y dispositivos Apple con la función Apple Fast-Charge.
*El tiempo de carga varía según el diseño del hardware del dispositivo, el tamaño de la batería, la calidad del chasis del cable USB 3.0 frontal, la configuración de ahorro de energía (CEC 2019, ERP) y los factores ambientales, los resultados reales variarán.
RENDIMIENTO ALIMENTADO POR
OPTANE


La plataforma Z390 AORUS es compatible con la última tecnología Optane de Intel. Optane fomenta el rendimiento de almacenamiento al actuar como una unidad de caché, lo que brinda a los usuarios un impulso significativo en comparación con las unidades mecánicas tradicionales.

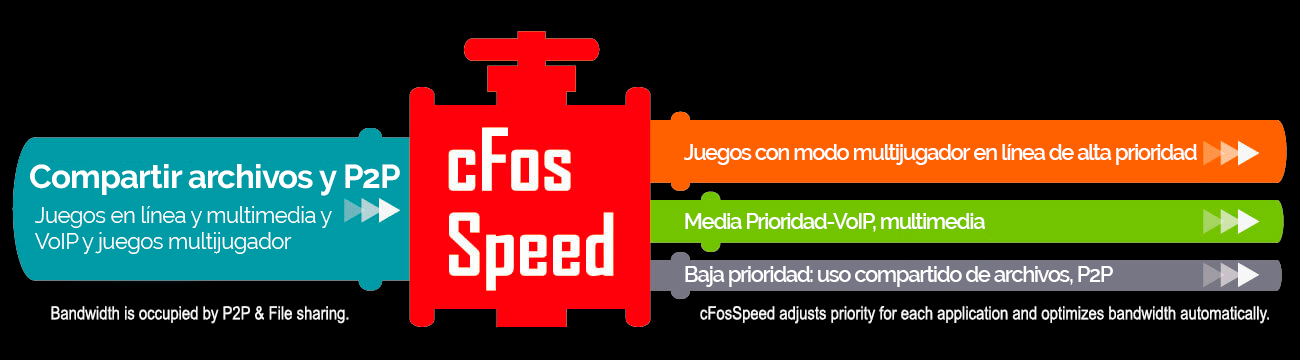

Intel® GbE LAN con cFosSpeed Internet Accelerator Networking

Intel® GbE LAN presenta cFosSpeed, una aplicación de administración de tráfico de red que ayuda a mejorar la latencia de la red y mantener tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos de LAN abarrotados.



Learn more about AORUS CONNECTIVITY
Conector de panel frontal USB Type-C ™

Equipado con conectividad de próxima generación, las motherboards AORUS Gaming ya son compatibles con el chasis del futuro. El encabezado USB Type-C ™ incorporado para USB 3.1 Gen2 hace que el acceso sea conveniente al conectar una unidad USB 3.1 Gen2 o cargar su nuevo dispositivo móvil.

Controlador nativo Intel USB 3.1 Gen 2
Conectando el futuro - USB Type-C ™
El controlador host USB 3.1 nativo de Intel proporciona puertos USB 3.1 con velocidades de hasta 10 Gbps. Con el doble de ancho de banda en comparación con su generación anterior, así como compatibilidad con USB 2.0 y 3.0, el protocolo USB 3.1 muy mejorado está disponible sobre el nuevo tipo de USB reversible -C ™ y el conector USB tipo A tradicional para una mejor compatibilidad en una gama más amplia de dispositivos.
Conectando el futuro - USB Type-C ™
• El próximo conector universal del mundo
• USB reversible Type-C ™ con USB 3.1 Gen 2
ESTILO AORUS

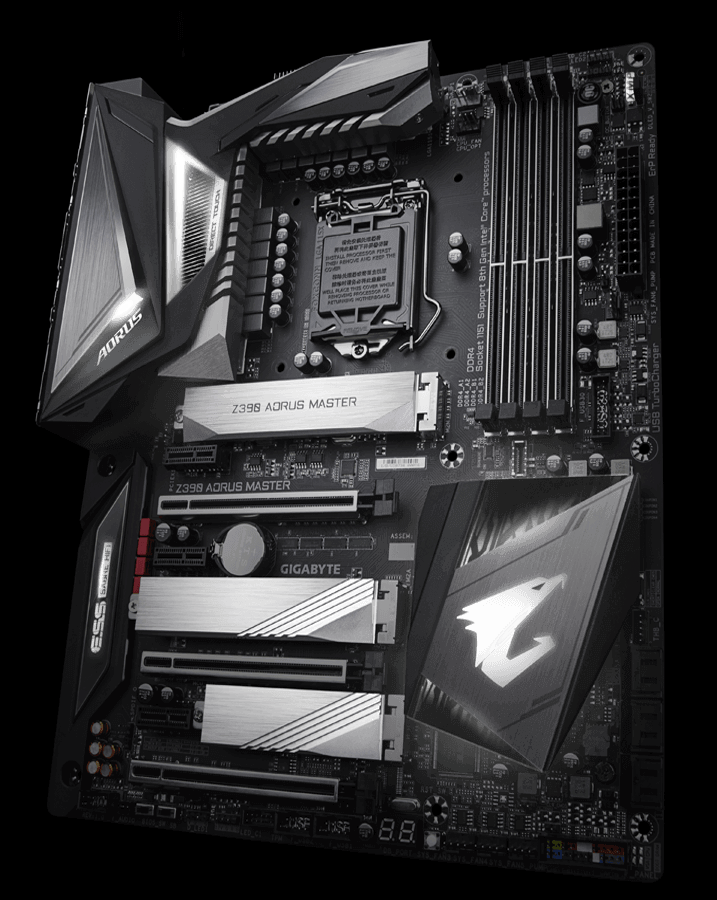

RGB Fusion 2.0

Con las motherboards AORUS, RGB Fusion 2.0 es aún mejor con LED direccionables. * RGB Fusion 2.0 ofrece a los usuarios la opción de controlar RGB y tiras de luces LED RGB / direccionables externas para su PC. Característica ya llena de colores y patrones, RGB Fusion 2.0 en las motherboards AORUS de la serie Z390 ahora se actualiza con soporte LED direccionable. Con tiras de LED externas *, donde cada LED es direccionable digitalmente y los usuarios pueden experimentar aún más patrones, estilos e iluminaciones.

Las Motherboards AORUS admitirán tiras de iluminación LED de 5v o 12v y hasta 300 luces LED. RGB Fusion 2.0 con LED direccionables viene con nuevos patrones y varias configuraciones de velocidad con más por venir.

* Los LED direccionables solo están disponibles en placas base seleccionadas, las tiras LED externas, las tiras LED direccionables no están incluidas con la compra de la motherboard

Diseño de espectáculo de luces multizona
Ahora que ofrece más personalizaciones de LED que nunca, los usuarios realmente pueden adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusion 2.0 rediseñada, el usuario tiene control completo sobre los LED que rodean la motherboard.
Tenga en cuenta que los efectos del rayo que se muestran son solo para fines de demostración. Los efectos reales de los rayos pueden variar según el modelo.

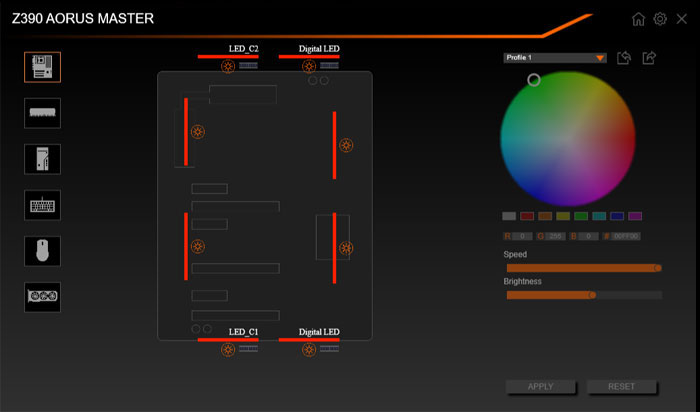

Software RGB Fusion 2.0
Aplicación RGB Fusion
RGB Fusion 2.0 listo
Con una interfaz de usuario intuitiva integrada, RGB Fusion 2.0 le ofrece una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde las motherboards, tarjetas gráficas hasta productos periféricos, puede personalizar su plataforma de juego con su propio estilo y mostrar su construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inmersiva.
Sync with one click
Individual control as you wish

Aplicación GIGABYTE RGB Fusion

No solo haga brillar su PC, hágalo una obra de arte que sus amigos envidiarán. Con la aplicación móvil GIGABYTE RGB Fusion, los usuarios pueden ver cómo controla la iluminación dentro de su PC para sus juegos. Esto brinda a los usuarios un acceso fácil mientras intentan ajustar los colores y las velocidades para diferentes modos, todo esto se puede lograr lejos del teclado y el monitor de su PC.

Con una deslumbrante variedad de productos compatibles, RGB Fusion 2.0 es el software que lo reúne todo, permitiendo que sus accesorios se sincronicen al mismo ritmo. Personalice todos sus LED como desee: haga que coincidan, deslumbren e impresionen. — Obtenga más información sobre RGB Fusion 2.0. Learn more about RGB Fusion 2.0
ENFRIAMIENTO AORUS
Smart Fan 5 (Ventilador inteligente)

Con Smart Fan 5, los usuarios pueden asegurarse que su PC gaming puede mantener su rendimiento mientras se mantienen sin sobrecarga. Smart Fan 5 permite a los usuarios intercambiar las aspas del ventilador para así reflejar diferentes sensores térmicos en diferentes ubicaciones de la motherboard. No solo eso, con Smart Fan 5 se han introducido más aspas en el ventilador híbrido que admiten que estos ventiladores de modo PWM y Voltaje puedan hacer que la motherboard sea más amigable con la refrigeración líquida.

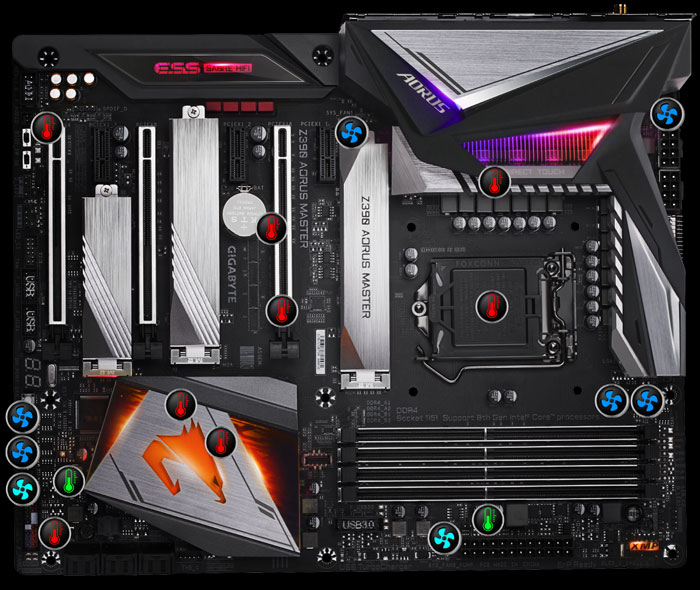

Fan Pin Headers
Ventilador / Cabeceras de pasador de bomba de agua
Sensores de temperatura interna
Sensores de temperatura externos
Different models have different number of fan pin headers and temperature sensors. Smart Fan 5 function may vary by model.
Temperature Sensors
Hybrid Fan Headers
Temperature Sensor Cable x 2
■ 8 conectores de ventilador / bomba de agua
■ 8 sensores de temperatura
■ 2 sensores de temperatura externos
■ Todos los encabezados de ventiladores híbridos
■ Ventiladores y sensores interoperables
■ Admite ventiladores de alta corriente de hasta 24 W (2AX12V) con protección contra sobrecorriente
■ Interfaz de usuario intuitiva para control de ventiladores
FAN STOP
Encabezado de ventilador híbrido
Smart Fan 5 Software

El ventilador silencioso Fan Stop, este permite mapear cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral específico. El ventilador se detiene, según las lecturas del sensor y la qué temperatura, todo se puede personalizar a su gusto.

Diseño inteligente de control de ventilador
Encabezados de pines del ventilador híbrido

¡Asuma el control completo sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada sobre el caudal y la temperatura del agua a través de las aspas de pines del ventilador híbrido o los sensores de termistor externos, lo que le proporciona un dominio absoluto sobre su PC.
• Todos las aspas del ventilador híbrido pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea ventilador o bomba con diferentes modos PWM o de voltaje.

Nuevo Smart Fan 5 Software
Elije entre los diferentes modos de uso del ventilador silencioso a máxima velocidad, conforme la preferencia de tu sistema.
Cada ventilador, puede usar la curva intuitiva para definir los umbrales de disparo y las velocidades correspondientes.
AORUS ULTRADURABLE

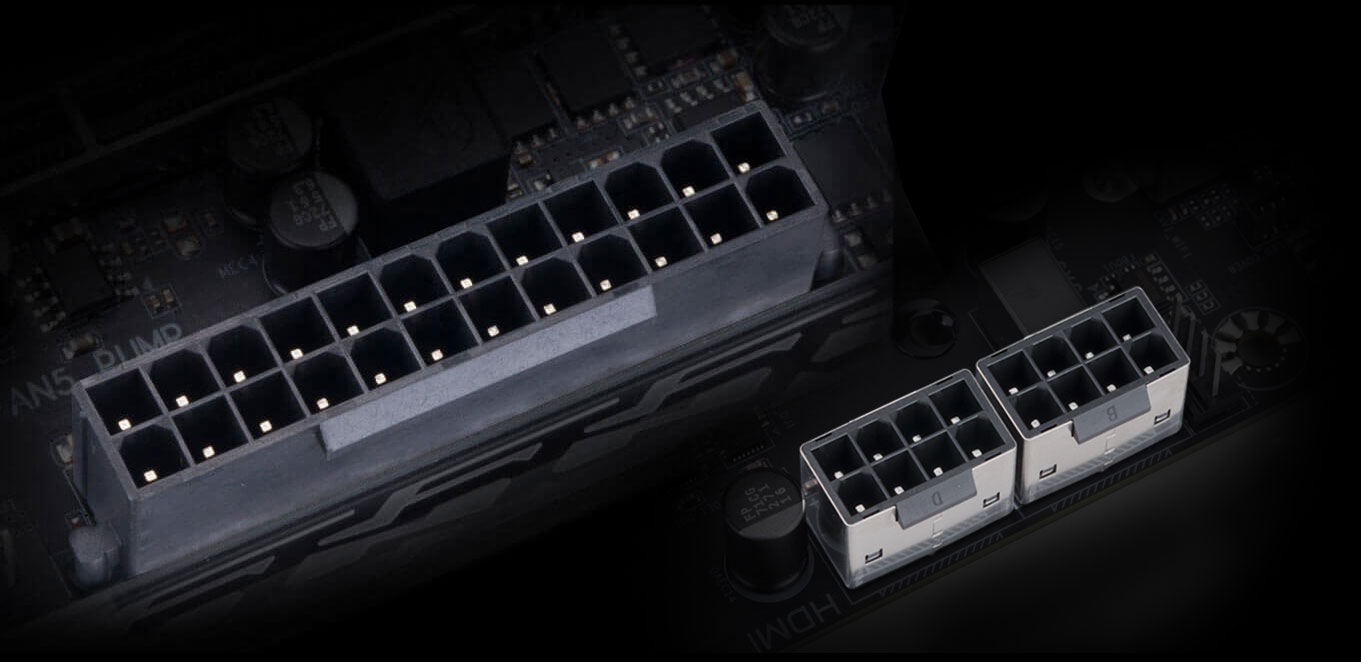

Conectores de alimentación de pin sólido
Las Motherboards Z390 AORUS cuentan con conectores de alimentación ATX 24pin y ATX 12V 8pin + 8pin enchapados para ofrecer una fuente de alimentación estable durante la sobrecarga de la CPU.
Ventajas del conector Solid Pin Power
  1. Mayor área de contacto para electricidad.
  2. Más cantidad de metal para mantener una mayor potencia y calor generado
  3. Ultradurable y vida útil más larga
Armadura PCIe Ultra Durable ™
Armadura PCIe Ultra Durable ™ líder en la industria
El innovador diseño de blindaje de acero inoxidable de una pieza de GIGABYTE refuerza los conectores PCIe para proporcionar la resistencia adicional requerida para soportar tarjetas gráficas pesadas.
Armadura de memoria Ultra Durable™

El exclusivo diseño de blindaje de acero inoxidable de una pieza de AORUS evita la distorsión / torsión de la PCB y la flexión de la placa, además de evitar cualquier posible interferencia de ESD

Aprende más sobre el DESEMPEÑO AORUS
La industria líder en electricidad estática y protección contra sobretensiones
Soporte de doble cierre patentado GIGABYTE
LED de diagnóstico
Solución de problemas de hardware de un vistazo
Los LED integrados controlados por el BIOS del sistema indican si se está produciendo un mal funcionamiento, lo que permite a los usuarios diagnosticar rápidamente qué componente principal (CPU / DDR / VGA / HDD) está funcionando mal para que puedan actuar rápidamente.

* Photo for reference only.
GIGABYTE patentado

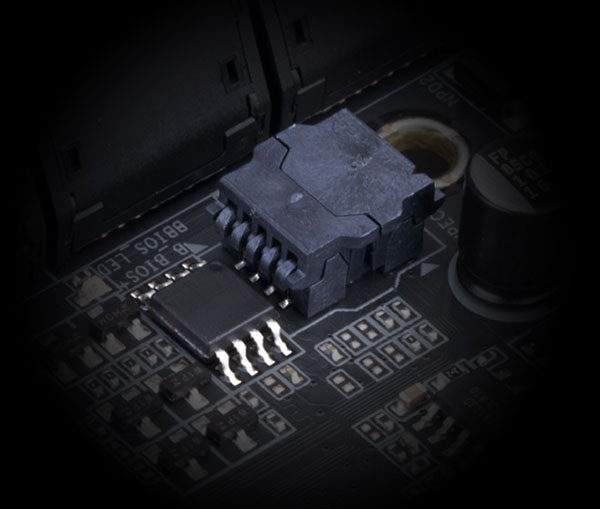

Diseño DualBIOS™
Las motherboards GIGABYTE UltraDurable™ cuentan con GIGABYTE DualBIOS™, una tecnología exclusiva de GIGABYTE que protege posiblemente uno de los componentes más cruciales de su PC, el BIOS. GIGABYTE DualBIOS™ significa que su motherboard tiene un 'BIOS principal' y un 'BIOS de respaldo', protegiendo a los usuarios de fallas del BIOS debido a virus, mal funcionamiento del hardware, configuración incorrecta de OC o falla de energía durante el proceso de actualización.
Diseño de "conector G" fácil de instalar

Los cables pequeños de los conectores del panel frontal pueden ser difíciles de manipular ya que el espacio es limitado y los indicadores son pequeños. Con el conector G, puede conectar todos los cables FP a la vez, simplificando el proceso de construcción de su próxima PC y ahorrándole estrés.

EXCELENCIA AORUS
BIOS y aplicaciones de GIGABYTE
BIOS
Centro de Aplicaciones
EasyTune
@BIOS
Visor de información del sistema
BIOS
Nueva interfaz de usuario
El nuevo MODO FÁCIL muestra información importante del hardware en una página, incluido el reloj de la CPU, la memoria, el almacenamiento y el ventilador.
Mis favoritos
Agregue elementos usados constantemente en el menú favorito para un acceso rápido.
Información de almacenamiento
Muestra todo tipo de información de almacenamiento, incluidas las interfaces SATA, PCIE y M.2.
Registro de cambios
Enumere todos los cambios antes de guardar y salir de la BIOS. Revise rápidamente la modificación de la configuración general.
Recordatorio optimizado de instalación de memoria
Muestra el mensaje de recordatorio de instalación correcta cuando el usuario instala dos módulos de memoria pero ejecuta el modo de un solo canal.
Curva de línea de carga intuitiva
Muestre claramente cada ajuste de calibración de la línea de carga en un gráfico de curva intuitivo.
Centro de Aplicaciones
GIGABYTE APP CENTER es un portal con todas las utilidades y controladores de GIGABYTE MB, puede elegir cualquier utilidad que desee instalar desde APP CENTER y mantenerse actualizado con las últimas utilidades y versiones de controladores.
EasyTune™
EasyTune ™ de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar los relojes y voltajes del sistema y la memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesita para overclockear automáticamente su sistema, lo que brinda un aumento de rendimiento adicional cuando más lo necesita.
@BIOS
La aplicación GIGABYTE @BIOS le permite actualizar el BIOS de su sistema desde Windows utilizando una interfaz gráfica de usuario simple y elegante. @BIOS puede descargar automáticamente la última versión de los servidores de GIGABYTE o puede actualizar su BIOS desde un archivo en su computadora. @BIOS también le permite guardar su BIOS actual en un archivo, recuperar su BIOS anterior de una imagen y hacer una copia de seguridad de su BIOS en una sola imagen.
Visor de información del sistema
El visor de información del sistema GIGABYTE es una ubicación central que le da acceso al estado actual de su sistema. Monitoree componentes como los relojes y el procesador, configure su perfil de velocidad de ventilador preferido, cree alertas cuando las temperaturas sean demasiado altas o registre el comportamiento de su sistema; Estas son las posibilidades del Visor de información del sistema.
XSplit Gamecaster + Broadcaster: Transmite tu juego en cualquier momento y en cualquier lugar

¡Ahora prepara tu escenario y comparte los mejores momentos de juego con XSplit Gamecaster + Broadcaster! La integración de redes sociales totalmente optimizada está lista para chats en tiempo real, manteniéndolo notificado pero enfocado en el juego. Solo se necesita un clic para transmitir tu juego a Twitch. ¡Organiza tu juego como un profesional!

* * Licencia gratuita de 1 año XSplit Gamecaster + Broadcaster Premium.

More

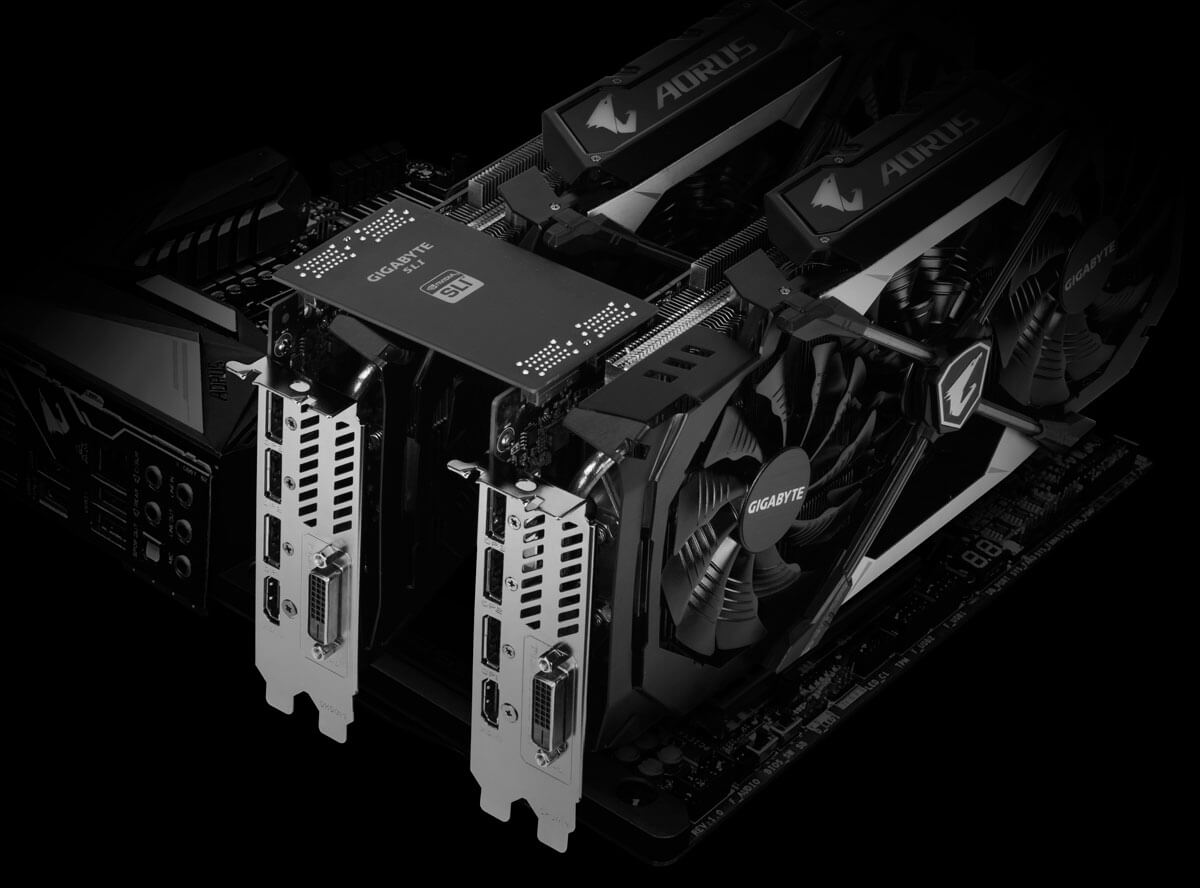

Puente SLI de alto ancho de banda (HB)
Lleve el rendimiento de su juego a un nivel completamente nuevo configurando múltiples tarjetas GeForce GTX con un puente SLI de alto ancho de banda (HB).
CEC 2019 Ready

Ahorre energía con un simple clic
Requisito CEC: el consumo de energía de la PC debe estar por debajo de cierto nivel cuando está en modo apagado, modo inactivo o modo de espera. Con componentes de hardware de alta eficiencia energética y BIOS ajustada, las motherboards GIGABYTE pueden lograr un menor consumo de energía en modo inactivo y cumplir completamente con el nuevo requisito de consumo de energía CEC 2019 (Comisión de Energía de California).

* Las fotos son solo de referencia. Las características del producto pueden variar según el modelo.
