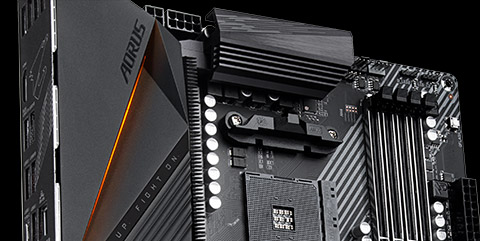

CONCEPTO DE DISEÑO

DOMINANTE EN LA OSCURIDAD

En la noche oscura y sin estrellas, el halcón infunde miedo en el corazón de su presa. Incluso con una visibilidad mínima, el halcón señala a su presa y anticipa pacientemente el momento perfecto para lanzarse a matar. El halcón con su aguda mirada láser domina la oscuridad de la noche de la misma manera que AORUS Core Lighting ilumina el vasto ecosistema de AORUS.

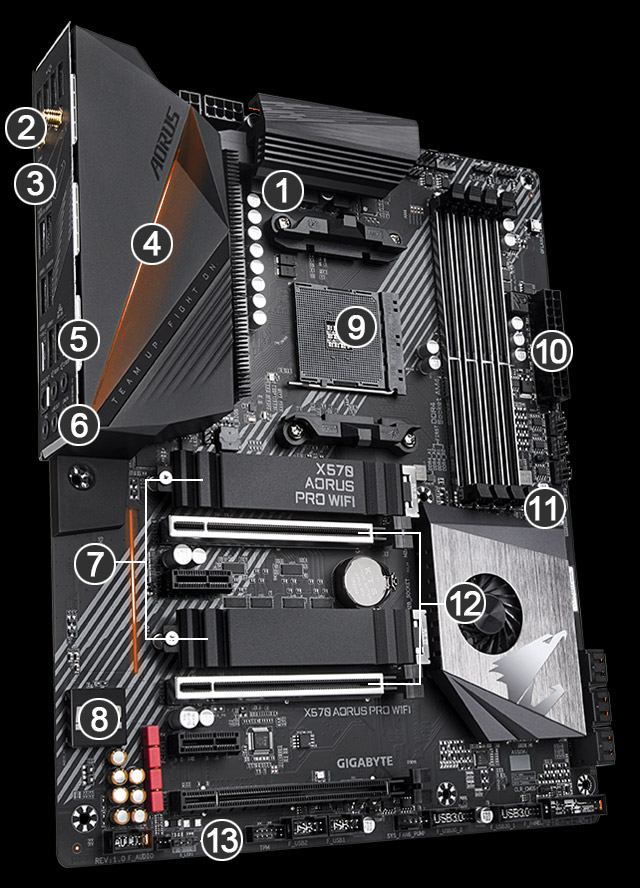

1
Solución VRM digital VR de 12 + 2 fases con PowIRstage
• PCB de 6 capas 2X Cobre PCIe 4.0 listo para pérdida media
2
Intel® WiFi 6 802.11ax 2T2R & BT 5
3
HDMI 2.0
4
Diseño térmico avanzado
• Disipador térmico de matriz de aletas
• Tubo de calor de contacto directo
• Almohadilla de conductividad térmica 5 W / mK LAIRD
5
Intel® LAN GbE
• Acelerador de Internet cFosSpeed
6
Blindaje de E / S integrado
• Puerto USB Q-Flash Plus
• USB trasero 3.2 Gen2 Type-C™
7

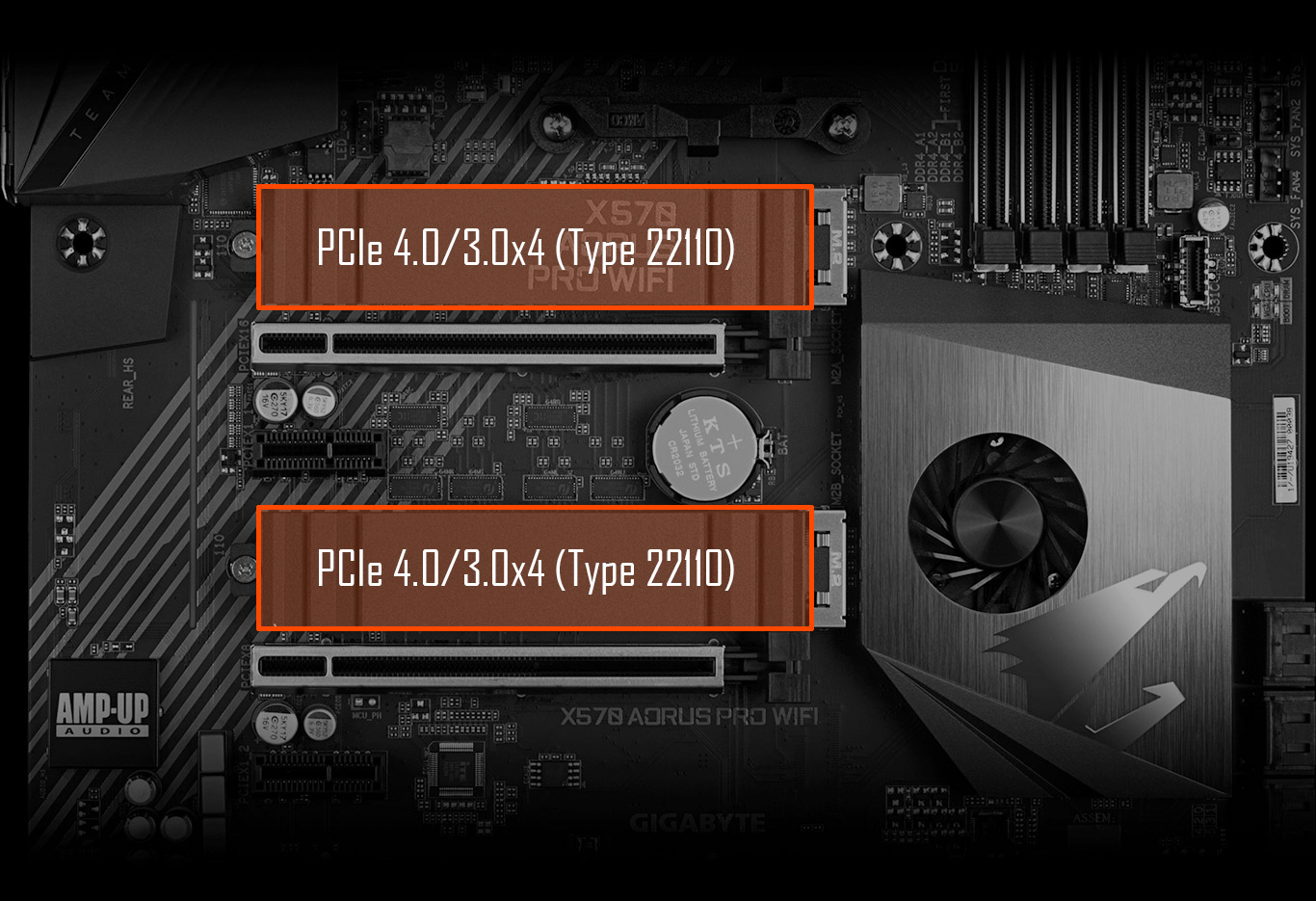

Conectores PCIe 4.0 x4 M.2 duales
• Compatibilidad con PCIe 4.0 / 3.0 x4 NVMe
• Protecciones térmicas duales
8
Soluciones de audio
• Audio ALC1220-VB
• Capacitores de audio de alta gama (WIMA y Nichicon Fine Gold)
9
Admite procesadores AMD Ryzen ™ Series
• DDR4 de doble canal, 4 DIMM con armadura de memoria ultra duradera
10
Conectores de alimentación de pin sólido
• Conector de alimentación ATX de 24 pines
• Conector de alimentación de CPU de 8 + 4 pines
11
USB frontal 3.2 Gen2 Type-C ™
12
Ranuras PCIe 4.0 x16 / x8 / x4 / x1
• 2x armadura PCIe ultra duradera
13
RGB FUSION 2.0
• Encabezado de LED direccionable * 2
• Encabezado de LED RGB * 3
PREPÁRATE PARA LA SERIE 3000 AMD RYZEN ™
Las Motherboards GIGABYTE X570 basadas en el chipset AMD X570 brindan soporte completo para procesadores AMD Ryzen ™ de tercera generación. El diseño completamente nuevo es un testimonio de la dedicación de GIGABYTE a la calidad del diseño. Las Motherboards GIGABYTE X570 ofrecen una amplia lista de características, como soporte para interfaces PCIe 4.0 y USB Type-C ™ en placas seleccionadas, audio refinado, alta velocidad de Ethernet y el último estándar de diseño WIFI, para satisfacer el rendimiento, el audio y los datos de los usuarios Necesidades de transferencia. El nuevo y avanzado diseño térmico y de potencia permite a los usuarios liberar el rendimiento de los procesadores AMD Ryzen ™ de la serie 3000, lo que hace que las motherboards GIGABYTE X570 sean perfectas para los usuarios que buscan construir el mejor sistema de juegos de plataforma AMD.
Tecnología AMD StoreMI
Las motherboard GIGABYTE X570 maximizan el potencial de su PC con la tecnología AMD StoreMI. StoreMI acelera los dispositivos de almacenamiento tradicionales para reducir los tiempos de arranque y mejorar la experiencia general del usuario. Esta utilidad fácil de usar combina la velocidad de los SSD con la alta capacidad de los HDD en un solo disco, mejora las velocidades de lectura / escritura del dispositivo para que coincida con la de los SSD, refuerza el rendimiento de los datos con un valor increíble y transforma la PC de todos los días a un sistema impulsado por el rendimiento.

Los beneficios de AMD StoreMI:
• Hacer que la experiencia de la PC sea rápida, fluida y fácil
• Optimizar la capacidad de respuesta de la computadora desde el inicio del sistema hasta el inicio de la aplicación
• Ofrecer un rendimiento SSD con capacidad HDD a un costo asequible
• Acceder rápidamente a los archivos clave aprendiendo automáticamente los comportamientos informáticos de los usuarios

Información detallada, consulte el sitio web oficial de AMD: https://www.amd.com/en/technologies/store-mi
RENDIMIENTO DE AORUS
Último Diseño de Poder
Para liberar todo el potencial de la tercera generación de CPU AMD Ryzen ™, la motherboard requiere el mejor diseño de potencia de la CPU. Con los componentes de mejor calidad y la capacidad de diseño de I + D de GIGABYTE, el X570 AORUS es una verdadera bestia entre las motherboards.
Último Diseño de Poder
Potencia digital de 12 + 2 fases
Arquitectura de poder
2X PCB de cobre

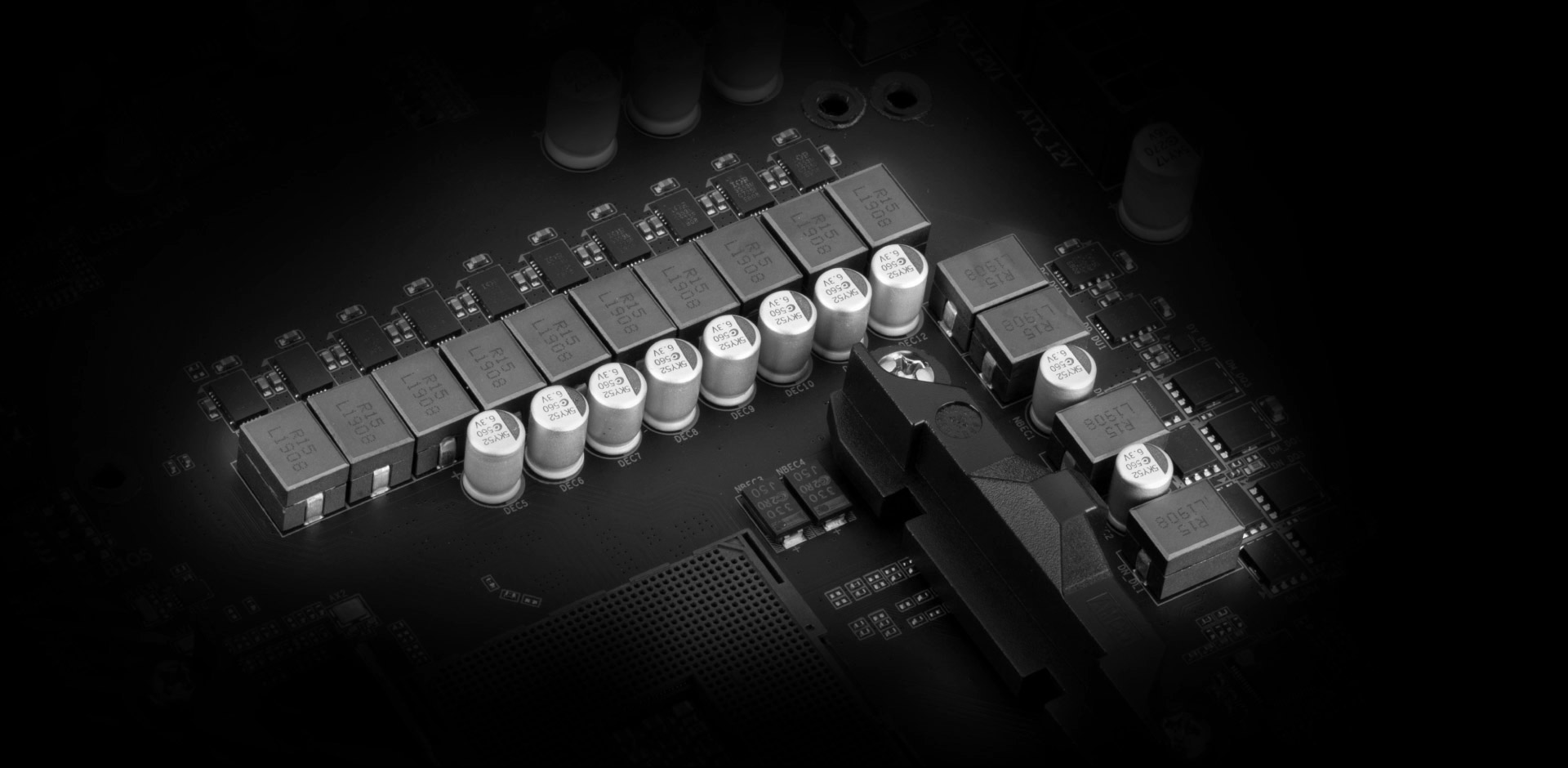

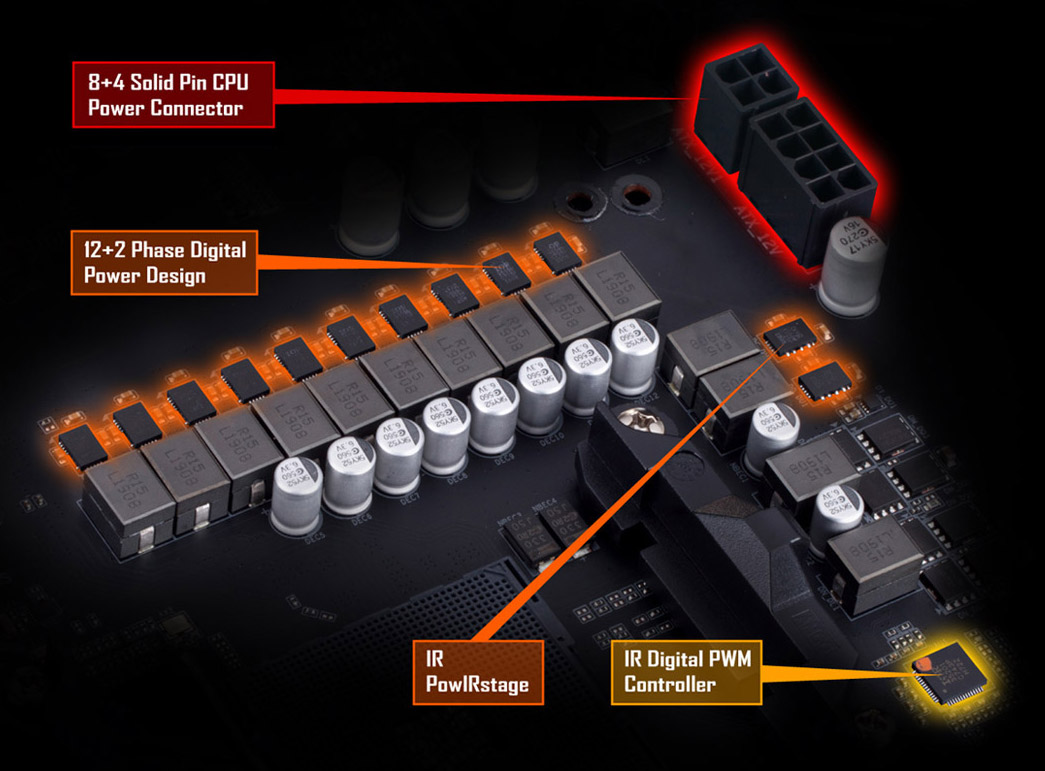

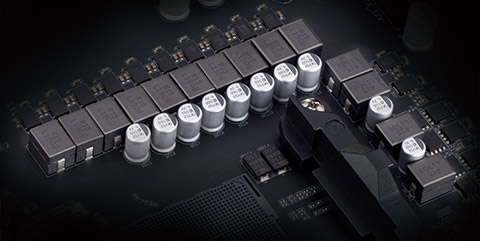

Diseño de energía digital IR de 12 + 2 fases
  • Diseño de potencia de 12 + 2 fases
  • 40A IR 3553 PowIRstage para vCore
  • Baja temperatura
  • Fiabilidad a nivel del servidor
La motherboard X570 AORUS PRO WIFI utiliza un diseño de alimentación de CPU digital IR que incluye tanto el controlador PWM digital como el MOSFET PowlRstage, y es capaz de proporcionar al menos 40A de energía de cada fase, para un total de 480A.
El diseño exclusivo de PCB de PCIe 4.0 de cobre 2X exclusivo de GIGABYTE proporciona rutas de rastreo de potencia suficientes entre los componentes para manejar cargas de energía mayores que las normales y para eliminar el calor del área crítica de suministro de energía de la CPU. Esto es esencial para garantizar que motherboard sea capaz de manejar la mayor carga de energía que es necesaria cuando se realiza el overclocking.
Diseño térmico avanzado
X570 AORUS PRO WIFI alcanza un equilibrio perfecto entre estilo y rendimiento al combinar el aclamado disipador de calor Fins-Array y el tubo de calor Direct Touch para proporcionar 30% más bajas temperaturas MOSFET para jugadores, overclockers y jugadores profesionales.

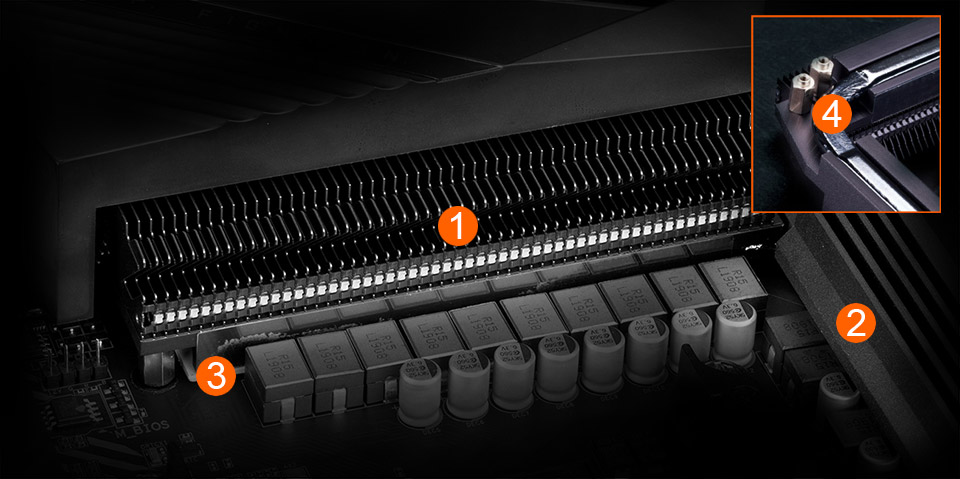

Disipador térmico de matriz de aletas con tubo de calor de contacto directo y almohadilla de alta conductividad térmica

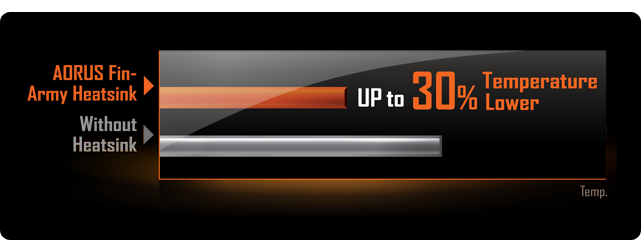

X570 AORUS PRO WIFI utiliza un disipador térmico Fins-Array que aumenta el área de disipación de calor en un 300% en comparación con los disipadores térmicos tradicionales del mismo tamaño. Direct Touch Heatpipe ayuda a transferir el calor de las aletas MOS. Al usar LAIRD de 1,5 mm de espesor, almohadillas de alta conductividad térmica de 5W / mK, puede transferir 2.7 veces más calor en comparación con las almohadillas térmicas tradicionales en el mismo período de tiempo.
1. Fins-Array
Fins-Array aumenta el área de la superficie para que el calor pueda eliminarse más rápido que otros.
2. Disipador térmico multicorte
Múltiple corte de aleta en el disipador térmico para mejorar el rendimiento térmico al aumentar la superficie de disipación de calor y mantener una estética elegante.
3. Almohadilla de alta conductividad térmica
Al usar LAIRD de 1,5 mm de espesor, almohadillas de alta conductividad térmica de 5W / mK, puede transferir 2.7 veces más calor.
4. Tubo de calor de contacto directo
Heatpipe toca directamente los componentes VRM de la fuente de calentamiento que garantizan un buen contacto entre VRM y el disipador térmico.

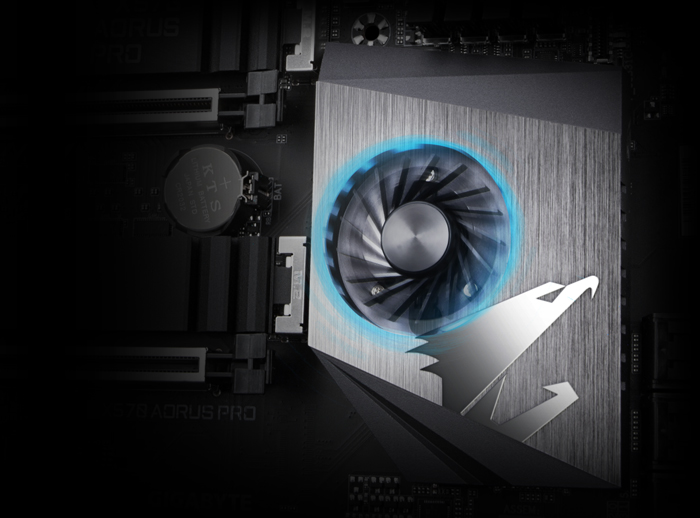

Disipador de calor inteligente del ventilador del chipset
Ventilador Inteligente
  1. Proporciona 3 modos de funcionamiento diferentes para minimizar el ruido y prolongar la vida útil del ventilador. Modos silencioso, equilibrado y de rendimiento, elija el modo que más le convenga en cualquier situación.

Ultradurable
  1. Las motherboards X570 adoptan un ventilador de bolas de alta calidad que garantiza 60,000 * horas de trabajo.

    2. * MTBF, una medida estándar que opera continuamente bajo ciertos criterios con un 90% de nivel de confianza.
Diseño completo PCIe 4.0
X570 AORUS toma ventaja una vez más al presentar el diseño Full PCIe 4.0, que incluye ranuras PCIe 4.0, conectores PCIe 4.0 M.2 y ofrece un rendimiento altamente optimizado y la flexibilidad exigida para usuarios avanzados y entusiastas de los juegos extremos.
Diseño completo PCIe 4.0
Hardware PCIe 4.0

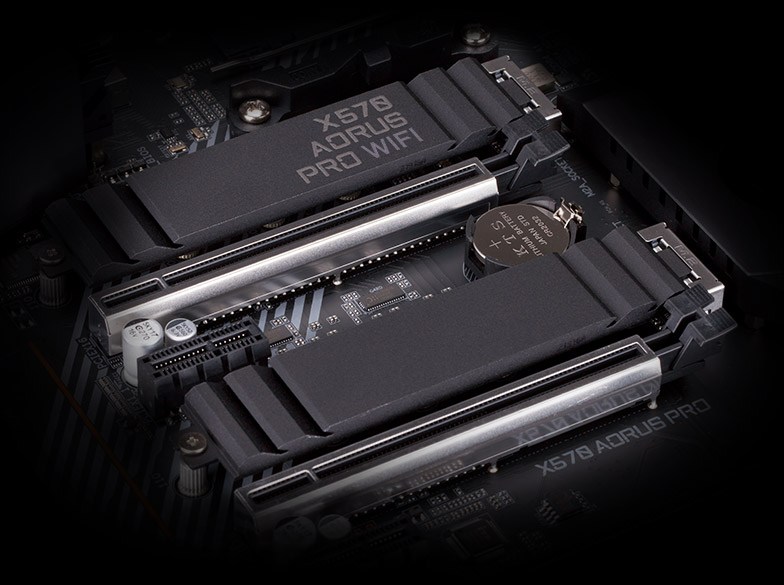

PCIe 4.0 M.2 con protección térmica
XMP 4400+

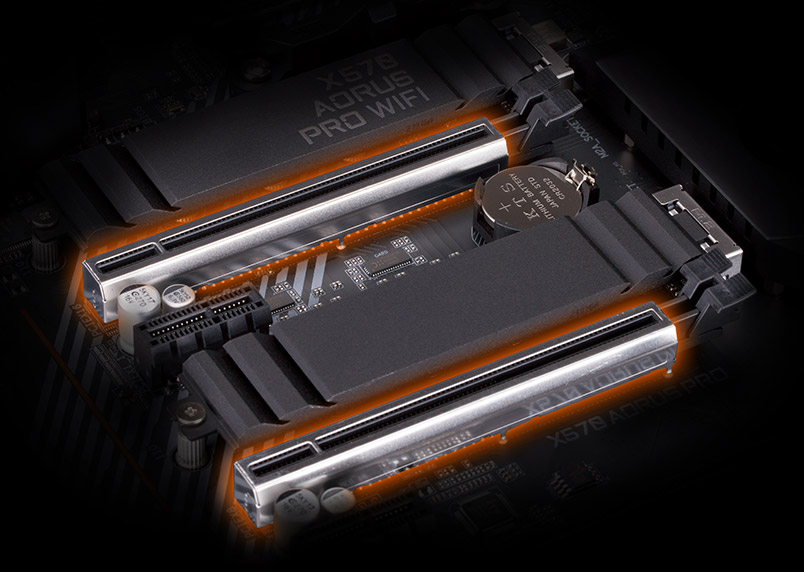

Las motherboards de la serie X570 AORUS cuentan con ranuras PCIe 4.0 integradas, que ofrecen un ancho de banda superior en comparación con el de la tecnología de la generación anterior. El rendimiento de las tarjetas gráficas y las SSD PCIe NVMe AIC no estará limitado por un ancho de banda insuficiente.

Las ranuras PCIe 4.0 tienen mayor estabilidad de señal de ranura y menor impedancia, lo que maximiza el ancho de banda de PCIe y al mismo tiempo es compatible con PCIe 3.0.
Ancho de banda PCIe *
PCIe 4.0 x16
PCIe 3.0 x16
Velocidad de transferencia
* Ancho de banda teórico basado en la especificación PCI Express
Hasta 31.5GB/s*
Hasta 15.8GB/s*
Estabilidad de señal de ranura *
Ranura PCIe 4.0
Ranura PCIe 3.0
Impedancia diferencial
* Basado en la especificación de impedancia diferencial PCIe 4.0
PCB de baja pérdida de señal
PCB PCIe 4.0 de pérdida media
PCB regular
Factor de disipación
CONECTIVIDAD AORUS
Conectividad de próxima generación
Un producto de alta gama debe estar preparado para el futuro para que su sistema se mantenga actualizado con la última tecnología. Las Motheboard X570 AORUS proporcionan todas las redes de próxima generación, almacenamiento y conectividad WIFI para mantenerlo actualizado.
Conectividad de próxima generación
Intel® WiFi 6
Antena AORUS
Intel® LAN GbE
USB Type-C™
HDMI 2.0
Nuevo Módulo Introducido Intel® WiFi 6 802.11ax + BT 5
La solución inalámbrica Intel es compatible con 802.11ax, permite un rendimiento inalámbrico de gigabit, proporciona una transmisión de video fluida, una mejor experiencia de juego, pocas conexiones perdidas y velocidades de hasta 2.4Gbps *. Además, Bluetooth 5 proporciona un alcance 4X sobre BT 4.2 y una transmisión más rápida.
Beneficio de WiFi 6:
  1. Rendimiento de 5.5X que 802.11ac 1x1 *
  2. Capacidad de red 4 veces mejor, sin atascos, especialmente en aquellas áreas densas con muchos dispositivos
  3. Aumento de la eficiencia de la red para una mejor experiencia del usuario.
2400
1734
867
433
Velocidad de transmisión (Mbps)
)* Basado en el ancho de banda teórico de WIFI
La antena AORUS admite banda dual con mejor señal WIFI
  1. Todas las antenas nuevas admiten banda dual 802.11ax / ac 2.4GHz y 5GHz.
    mejor intensidad de señal en comparación con el diseño de antena tradicional
  2. Antena AORUS con función de antena inteligente para la mejor transmisión de señal WIFI
  3. Inclinación de ángulo múltiple y base magnética para la mejor dirección y ubicación de intensidad de señal
Intel® LAN GbE con cFosSpeed Acelerador de redes

Intel® GbE LAN cuenta con cFosSpeed, una aplicación de gestión de tráfico de red que ayuda a mejorar la latencia de red y mantener los tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos LAN lleno de gente.

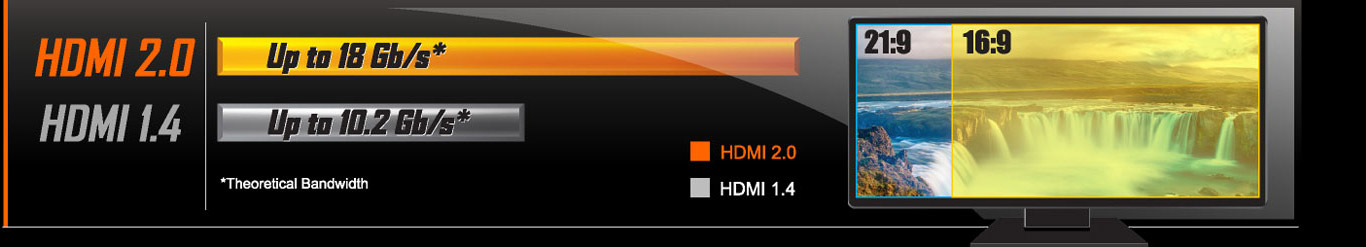

HDMI 2.0 para 4K / 60P / 21: 9 / HDCP 2.2 Soporte
HDMI 2.0, que es compatible con versiones anteriores de HDMI 1.4, ofrece 18 Gb / s de ancho de banda, casi el doble que la generación anterior. Esto libera el potencial para que los usuarios transfieran múltiples transmisiones de video, así como una relación cinemática nativa de 21: 9 (en la cual se filman la mayoría de las películas), ofreciendo la mejor experiencia visual para los espectadores.
Nota: Solo las APU Picasso y Raven Ridge admiten la función de visualización.
AUDIO AORUS

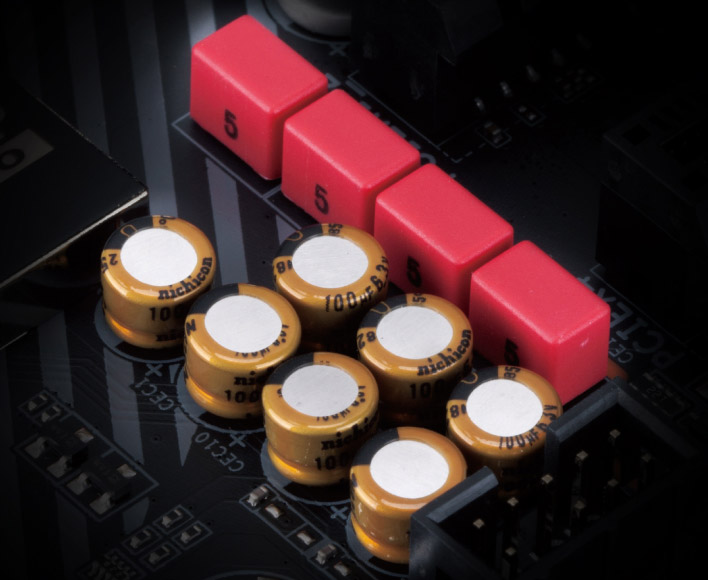

Condensadores de audio y WIMA de alta gama

Las motherboard AORUS cuentan con una combinación de condensadores WIMA FKP2 de grado Hi-Fi y condensadores de audio Chemicon de alta gama. Si bien los condensadores de audio de alta gama son adecuados para equipos de audio de alta calidad, utilizando tecnología de vanguardia para proporcionar un sonido rico en graves y frecuencias altas más claras, los condensadores WIMA FKP2 se están utilizando ampliamente en sistemas de alta calidad de alta fidelidad. La incorporación de esto a la exclusiva tecnología de audio AOURS AMP-UP es la solución de sonido a bordo ideal para los audiófilos más exigentes.
ESTILO AORUS
RGB Fusion 2.0

Con las motherboard AORUS, RGB Fusión 2.0 es aún mejor con LED direccionables. * RGB Fusión 2.0 ofrece a los usuarios la opción de controlar RGB y tiras de luces LED RGB / direccionables externas para su PC. Característica ya llena de colores y patrones, RGB Fusión 2.0 en las motherboard AORUS de la serie X570 ahora se actualizan con soporte de LED direccionable. Con tiras de LED direccionables externas *, donde cada LED es direccionado digitalmente.

Las motherboard AORUS admitirán tiras de iluminación LED direccionables de 5v y hasta 300 luces LED. RGB Fusión 2.0 con LED direccionables viene con nuevos patrones y varias configuraciones de velocidad con más por venir.

* Los LED direccionables están disponibles solo en Motherboard seleccionadas, las tiras LED externas, las tiras LED direccionables no están incluidas con la compra de la Motherboard

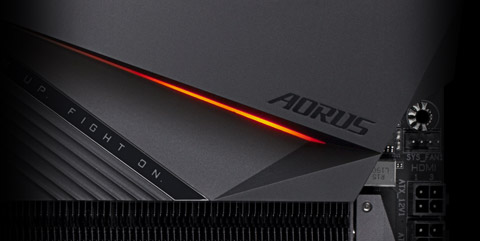

Diseño de espectáculo de luces multizona
Ahora que ofrece más personalizaciones de LED que nunca, los usuarios realmente pueden adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusión 2.0 rediseñada, el usuario tiene control completo sobre los LED que rodean la motherboard.
Nota: Los efectos de iluminación representados son solo para fines de demostración. Los efectos de iluminación reales pueden variar según el modelo.
RGB Fusion 2.0
Software RGB Fusión 2.0
APLICACIÓN RGB Fusión
Con una deslumbrante variedad de productos compatibles, RGB Fusión 2.0 es el software que lo reúne todo, permitiendo que sus accesorios se sincronicen al mismo ritmo. Personalice todos sus LED como desee: haga que coincidan, deslumbren e impresionen. Obtenga más información sobre RGB Fusión 2.0
Con una interfaz de usuario intuitiva integrada, RGB Fusión 2.0 le ofrece una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde motherboard, tarjetas gráficas hasta productos periféricos, puede personalizar su plataforma de juego con su propio estilo y mostrar su construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarte la experiencia de juego más inversiva.
Sincroniza con un clic
Control individual como desees

APLICACIÓN GIGABYTE RGB Fusión

No solo haga brillar su PC, hágalo una obra de arte que sus amigos envidiarán. Con la aplicación móvil GIGABYTE RGB Fusión, los usuarios pueden ver cómo controlan la iluminación dentro de su PC gaming. Esto brinda a los usuarios un acceso fácil mientras intentan ajustar los colores y las velocidades para diferentes modos, todo esto se puede lograr lejos del teclado y el monitor de su PC.

ENFRIAMIENTO AORUS
Smart Fan 5

Con Smart Fan 5, los usuarios pueden asegurarse de que su PC para juegos pueda mantener su rendimiento mientras se mantienen frescos. Smart Fan 5 permite a los usuarios intercambiar sus laminillas de ventilador para reflejar diferentes sensores térmicos en diferentes ubicaciones de la motherboard. No solo eso, con Smart Fan 5 se han introducido más laminillas de ventilador híbridos que admiten ventiladores de modo PWM y Voltaje para hacer que la motherboard sea más amigable con la refrigeración líquida.

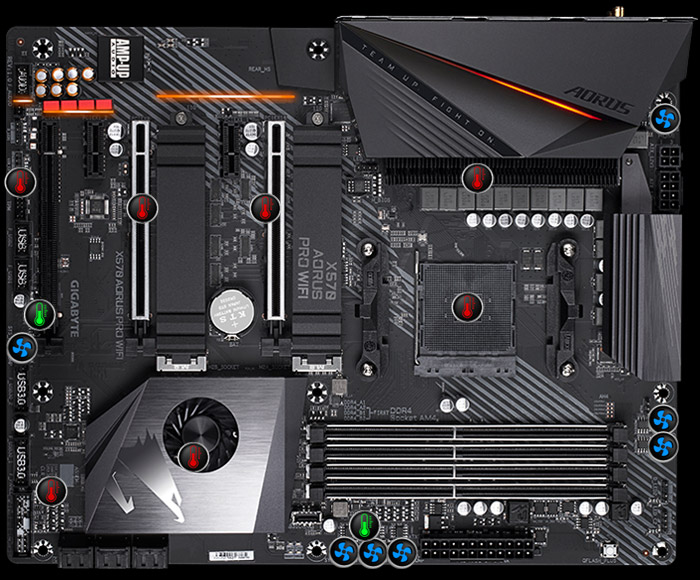

Conectores de ventilador / Bomba de agua
Sensores de temperatura interna
Sensores de temperatura externos
Los diferentes modelos tienen un número diferente de cabezales de pines del ventilador y sensores de temperatura. La función Smart Fan 5 puede variar según el modelo.
Sensores de temperatura
Cabezales de ventilador híbridos
■ 7 conectores de ventilador / bomba de agua
■ 7 sensores de temperatura internos
■ 2 sensores de temperatura externos
■ Todos los cabezales de ventilador híbridos
■ Ventiladores y sensores interoperables
■ Admite ventiladores de alta corriente de hasta 24 W (2AX12V) con protección contra sobrecargas
■ Interfaz de usuario intuitiva para control de ventilador
FAN STOP
Cabezales de ventilador híbridos
Software Smart Fan 5

Logre el silencio con Fan Stop, mapee cualquier ventilador para que se detenga por completo cuando las temperaturas caigan por debajo de un umbral específico. Logre que ventilador se detenga, según las lecturas de qué sensor y a qué temperatura, todo se puede personalizar a su gusto.

Diseño inteligente de control de ventilador
Laminillas de pines del ventilador híbrido

¡Asuma el control completo sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada sobre el caudal y la temperatura del agua a través de las laminillas de pines del ventilador híbrido o los sensores de termistor externos, lo que le proporciona un dominio absoluto sobre su PC.
• Todos las laminillas del ventilador híbridos pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea ventilador o bomba con diferentes modos PWM o de voltaje.

Nuevo software Smart Fan 5
Elija entre diferentes modos, Silencioso a Velocidad máxima, para que coincida con las preferencias de uso de su sistema.
Para cada ventilador o bomba, puede usar la curva de ventilador intuitiva para definir los umbrales de disparo y las velocidades de ventilador correspondientes.
AORUS ULTRA DURABLE
Q-Flash Plus
Actualice el BIOS fácilmente sin instalar la CPU, la memoria y la tarjeta gráfica.

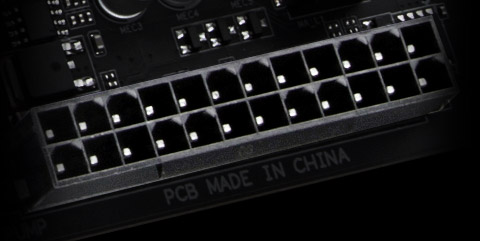

Conectores de alimentación de pin sólido
Las motherboards X570 AORUS cuentan con conectores de alimentación ATX 24pin y ATX 12V 8pin + 4pin enchapados para ofrecer una fuente de alimentación estable durante la sobrecarga de la CPU.
Ventajas del conector Solid Pin Power
  1. Mayor área de contacto para electricidad.
  2. Más cantidad de metal para mantener una mayor potencia y calor generado
  3. Ultra duradero y vida útil más larga
Armadura PCIe Ultra Durable ™
Armadura PCIe Ultra Durable ™ líder en la industria
El innovador diseño de blindaje de acero inoxidable de una pieza de GIGABYTE refuerza los conectores PCIe para proporcionar la resistencia adicional requerida para soportar tarjetas gráficas pesadas.
Armadura de memoria Ultra Durable ™

El exclusivo diseño de blindaje de acero inoxidable de una pieza de AORUS evita la distorsión / torsión de la PCB y la flexión de la placa, además de evitar cualquier posible interferencia de ESD.

Soporte de doble cierre patentado GIGABYTE
Obtenga más información sobre AORUS ULTRA DURABLE
La industria líder en electricidad estática y protección contra sobretensiones

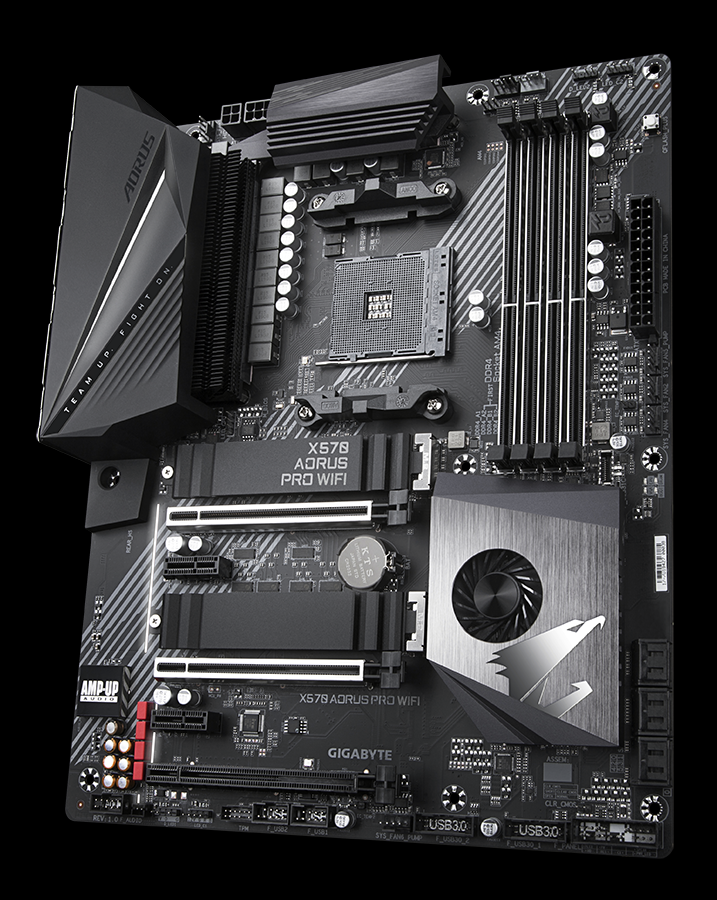

LED de diagnóstico
Solución de problemas de hardware de un vistazo
Los LED integrados controlados por el BIOS del sistema indican si se está produciendo un mal funcionamiento, lo que permite a los usuarios diagnosticar rápidamente qué componente principal (CPU / DDR / VGA / HDD) está funcionando mal para que puedan actuar rápidamente.

* Foto solo para referencia.
Diseño patentado

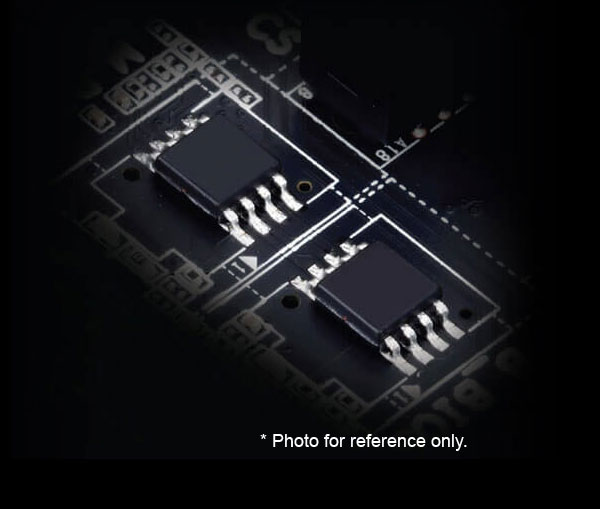

DualBIOS ™ de GIGABYTE
Las motherboards GIGABYTE Ultra Durable ™ cuentan con GIGABYTE DualBIOS ™, una tecnología exclusiva de GIGABYTE que protege posiblemente uno de los componentes más cruciales de su PC, el BIOS. GIGABYTE DualBIOS ™ significa que su placa base tiene un 'BIOS principal' y un 'BIOS de respaldo', protegiendo a los usuarios de fallas del BIOS debido a virus, mal funcionamiento del hardware, configuración incorrecta de OC o falla de energía durante el proceso de actualización.
Diseño de "Conector G" fácil de instalar

Los cables pequeños de los conectores del panel frontal pueden ser difíciles de manipular ya que el espacio es limitado y los indicadores son pequeños. Con el conector G, puede conectar todos los cables FP a la vez, simplificando el proceso de construcción de su próxima PC y ahorrándole frustración.

EXCELENCIA AORUS
Centro de aplicaciones GIGABYTE
BIOS
Centro de aplicaciones
EasyTune
@BIOS
Visor de información del sistema
BIOS
Nueva interfaz de usuario
El nuevo MODO FÁCIL muestra información importante del hardware en una página, incluido el reloj de la CPU, la memoria, el almacenamiento y el ventilador.
Mis favoritos
Agregue elementos usados constantemente en el menú favorito para un acceso rápido.
Información de almacenamiento
Muestra todo tipo de información de almacenamiento, incluidas las interfaces SATA, PCIE y M.2.
Registro de cambios
Enumere todos los cambios antes de guardar y salir de la BIOS. Revise rápidamente la modificación de la configuración general.
Curva de línea de carga intuitiva
Muestre claramente cada ajuste de calibración de la línea de carga en un gráfico de curva intuitivo.
Centro de Aplicaciones
GIGABYTE APP centro de aplicaciones es un portal útil de todas las utilidades y controladores de GIGABYTE MB, puede elegir cualquier utilidad que desee instalar desde el centro de aplicaciones y mantenerlo actualizado con la última versión de utilidades y controladores.
EasyTune™
EasyTune ™ de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o ajustar el sistema y los relojes y voltajes de memoria en un entorno Windows. Con Smart Quick Boost, un clic es todo lo que se necesita para overclockear automáticamente su sistema, lo que brinda un aumento de rendimiento adicional cuando más lo necesita.
@BIOS
La aplicación GIGABYTE @BIOS le permite actualizar el BIOS de su sistema desde Windows utilizando una interfaz gráfica de usuario simple y elegante. @BIOS puede descargar automáticamente la última versión de los servidores de GIGABYTE o puede actualizar su BIOS desde un archivo en su computadora. @BIOS también le permite guardar su BIOS actual en un archivo, recuperar su BIOS anterior de una imagen y hacer una copia de seguridad de su BIOS en una imagen.
Visor de información del sistema
El visor de información del sistema GIGABYTE es una ubicación central que le da acceso al estado actual de su sistema. Monitoree componentes como los relojes y el procesador, configure su perfil de velocidad de ventilador preferido, cree alertas cuando las temperaturas sean demasiado altas o registre el comportamiento de su sistema; Estas son las posibilidades del Visor de información del sistema.
XSplit Gamecaster + Broadcaster: Transmite tu ç juego en cualquier momento y en cualquier lugar

¡Ahora prepara tu escenario y comparte los mejores momentos de juego con XSplit Gamecaster + Broadcaster! La integración de redes sociales totalmente optimizada está lista para chats en tiempo real, manteniéndolo notificado pero enfocado en el juego. Solo se necesita un clic para transmitir tu juego a Twitch. ¡Organiza tu juego como un profesional!

* Licencia gratuita de 1 año XSplit Gamecaster + Broadcaster Premium.
