 Componente pentru realizarea unui display 4K Collage







Tehnologia 4K Collage: Ghid de instalare

Acesta este un scurt ghid despre configurarea tehnolgiei Intel Collage, utilizând o placă de bază GIGABYTE Thunderbolt® , Procesor cu grafică integrată* Intel® HD4000  şi 4 monitoare HD standard.

Ce vei avea nevoie:

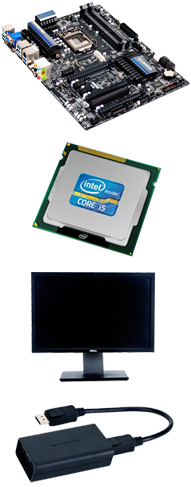

1. Placă de bază – PC asamblat folosind orice placă de bază  din seria 7, GIGABYTE Dual Thunderbolt®.

Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_01.png



2. Procesor - Intel® Core™ i5 sau Core™ i7 din a 3-a generaţie cu grafică integrată* Intel®HD4000.



3. Ecrane HD - Patru ecrane ce suportă rezoluţie 1920 x 1200 sau 1900 x 1080 în mod nativ şi care beneficiază de interfaţă DisplayPort. Pentru modul vertical al Intel Collage este necesar şi un stand care să susţină cele 4 ecrane.



4.Driver Intel Collage – Cel mai nou driver Intel Collage se poate descarca de pe pagina oficială GIGABYTE: http://www.gigabyte.com.ro



5. Adaptoare DiplayPort – În final, veţi avea nvoie de două DisplayPort splitter dongle şi cabluri DisplayPort care vă permit să conectaţi patru ecrane folosind conectorii Mini DisplayPort de pe placa de bază GIGABYTE.



*Notă: Puteţi găsi mai multe informaţii despre echipamentele compatibile aici.















Instalare



1. Conectarea PC-ului

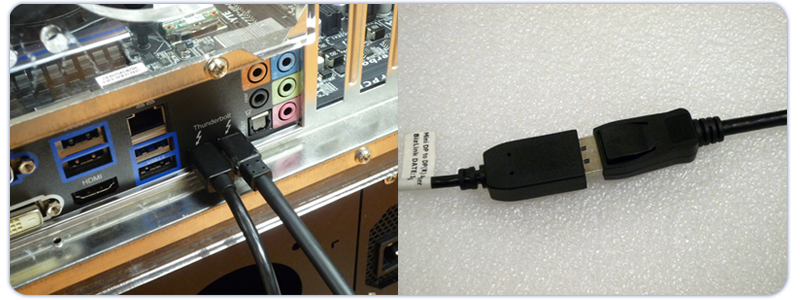

Mai întâi, conectaţi cele două cabluri DisplayPort la porturile mini-DisplayPort din spatele plăcii de bază. Apoi conectaţi aceste cabluri la cele două splittere DisplayPort.
Notă: În funcţie de ce splitter folosiţi, este posibil să aveţi nevoie de cabluri adaptoare de la DisplayPort la Mini DisplayPort.



Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-01.png





2. Conectarea splitter-elor DisplayPort

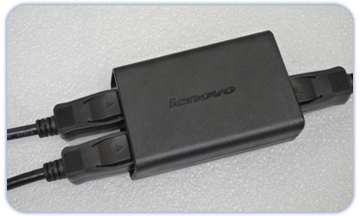

Acum puteţi conecta cele două cabluri adiţionale DisplayPort de la fiecare din cele două splittere. Acestea vor fi folosite pentru a conecta cele patru ecrane HD.



Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-02.png





3. Conectarea celor patru ecrane

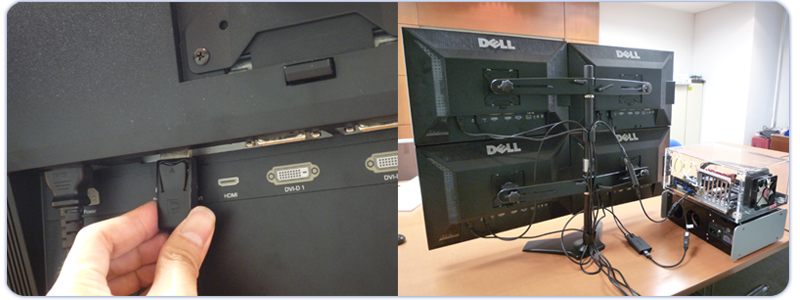

Următorul pas este să conectaţi cele patru cabluri din splittere in cele patru monitoare. În imaginea de mai jos puteţi observa cele patru ecrane în configuraţie verticală.

Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-03.png





4. Instalarea driverului Intel® Collage
Acesta este un driver special, conceput de Intel şi GIGBAYTE care permite afişarea unui mediu dektop pe patru monitoare HD, de conţinut în rezoluţie UltraHD 4K (3840 x 2400 pixel). Puteţi descărca driverul Intel® de pe pagina oficială GIGABYTE :http://www.gigabyte.com.ro

Urmăriţi instrucţiunie afişate pe ecran pe parcursul instalării. Se poate să vi se ceară să restartaţi sistemul.





5. Configurarea driverului Intel Collage

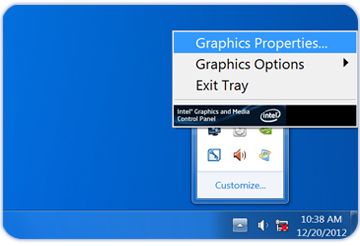

Odată instalat, puteţi găsi panoul de control Intel Graphics şi Media Control în colţul din dreapta jos al ecranului. Faceţi click dreapta pe pictogramă şi selectaţi Graphics Properties. Acesta este programul de control şi configurare pentru driverul Intel® Collage.



Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-04.png



Pentru 'Modul Vertical' pe patru ecrane, trebuie să selectaţi modul Clonă din meniul 'Operating Mode'. Apoi selectaţi o rezoluţie a ecranului de 3840 x 2400 sau 3840 x 2160 în funcţie de rezoluţia nativă a ecranelor folosite.



Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-05.png

Description: Description: D:\Microsites\4K collage\4K_en\images\how-to-guide_i-06.png





Pentru 'Modul Orizontal' trebuie să selectaţi 'Extended Desktop' din meniul 'Operating Mode', apoi să selectaţi o rezoluţie de 7680 x 1200 sau 7680 x 1080 în funcţie de rezoluţia nativă a ecranelor folosite.
