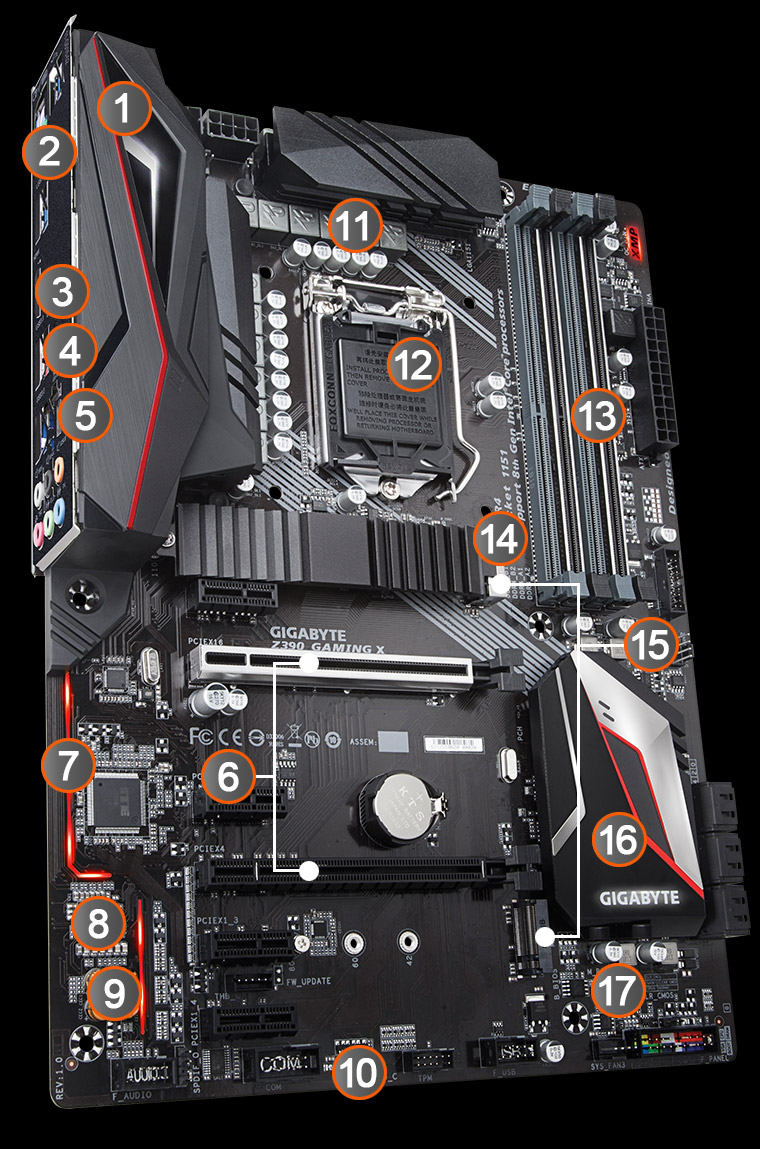

1
搭載RGB燈光的散熱片裝甲
2
一體式I/O檔板裝甲
3
HDMI介面
4
USB 3.1 Gen2 Type-A介面
5
Intel千兆乙太電競網路
6
• 支援CrossFire™雙顯示卡串接輸出
• 超耐久防護裝甲的PCIe X16插槽
7
音效雜訊阻隔線
8
8聲道高傳真音效
9
高階音效電容
10
RGB燈條擴充接頭
11
10+2相數位電源設計輔以超低電阻式電晶體
12
支援第9代及第8代 Intel® Core™ 處理器
13
內建四個記憶體插槽，支援雙通道，精心設計的記憶體防護裝甲
14
搭載散熱片的M.2插槽
15
雙M.2介面
16
全新散熱片設計
17
DualBIOS™設計
PERFORMANCE

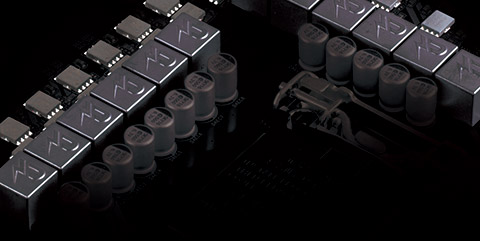

10+2相數位電源設計輔以超低電阻式電晶體
針對8核心Intel® Core™處理器進行最佳化
技嘉電競系列主機板採用10+2 相數位電源控制晶片搭配超低電阻式電晶體設計，藉由絕佳的電源控制精準度，支援最新8核心處理器，即使玩家在執行超頻、處理高耗電的應用程式，都能提供充足的電力，避免系統不穩定的情況產生。同時可強化系統效能和極致的硬體相容性。

﹡採用5相VRM倍相配置，平均電流負載。

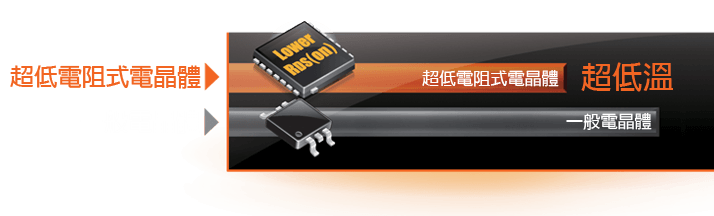

低電阻式電晶體優點
‧ 低電阻式的設計可大幅降低電流進出時的能量損耗
‧ 低溫，體積小，絕佳的導熱性
先進的散熱解決方案
M.2散熱鰭片裝甲
為主要的M.2插槽提供極致散熱效果，讓SSD不會因為溫度過高而影響效能。
MOSFET電晶體散熱片
散熱片上方的複合式剖溝，除了保留時尚外觀設計之外，更能有效增加散熱表面積，讓散熱效果更加成。
厚質導熱墊
透過使用1.5mm厚的導熱墊，讓散熱片與MOSFET電晶體的結合更緊密，大幅提昇散熱效果。

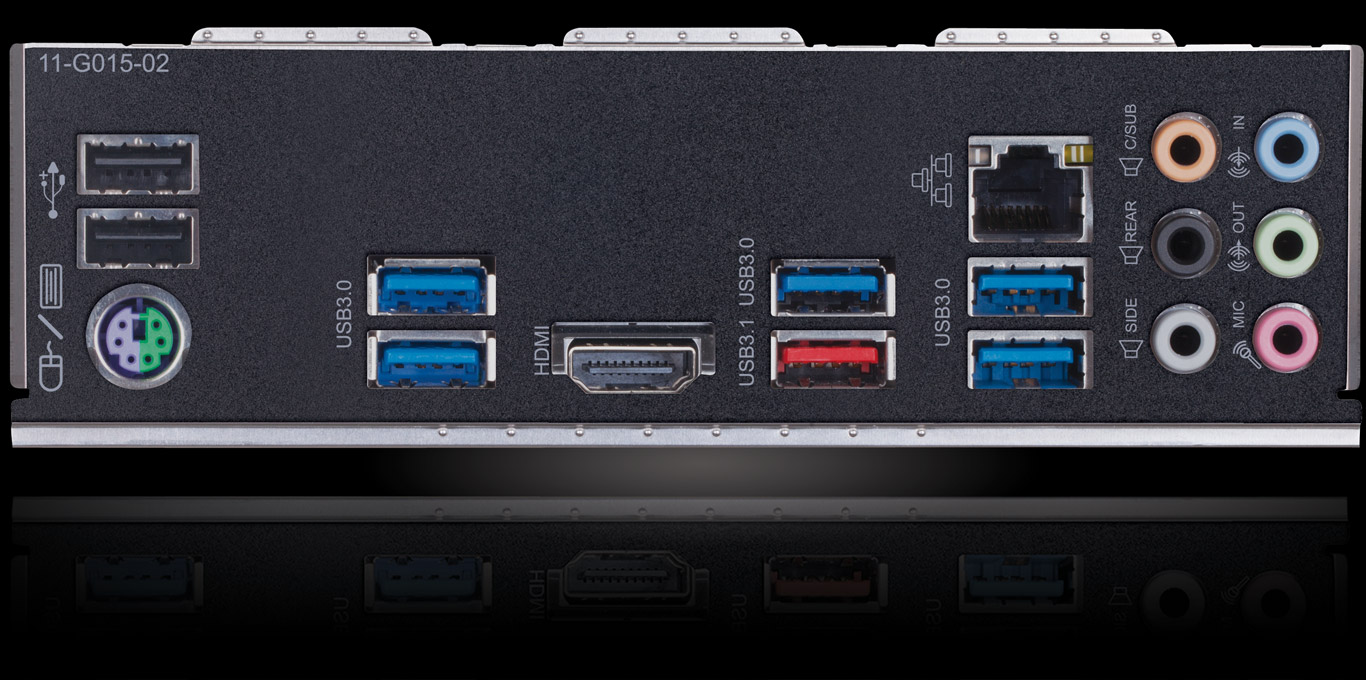

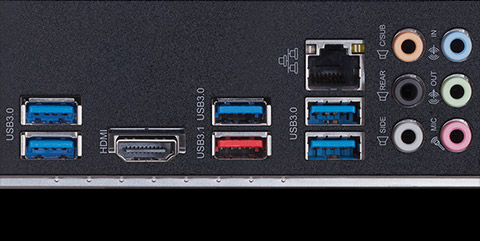

一體式後窗檔板裝甲
  1. 藉由一體式後窗檔板設計，玩家建構技嘉超耐久電腦將更加輕鬆寫意。

支援DDR4 4133MHz以上超高頻率

技嘉主機板經過嚴格的測試及驗證以確保主機板的相容性及效能，為玩家提供超頻到DDR4 4133MHz以上超高頻率所需的堅強品質後盾。

2-Way CrossFire™ 多顯示卡串接輸出配置

支援 CrossFire™ 多顯示卡串接輸出配置，不但讓繪圖輸出的搭配更靈活，更提供絕佳的繪圖效能，以滿足玩家兼顧高貼圖幀數與高解析度輸出的需求 。

身歷其境的
VR遊戲體驗

> VR虛擬實境所需要的繪圖效能遠高於一般Full HD高解析度畫面，須維持穩定的90 FPS或以上的螢幕更新率。
> 只有遊戲專用的電腦主機可以提供最佳VR體驗。

VR Gaming PC基本硬體建議規格*
■ 顯示卡: NVIDIA GTX 1060 / AMD RX 480 or greater(含) 以上顯示卡，相容於 HDMI 1.4 （含）以上影像輸出規格
■ 處理器: Intel 8th Gen. Core i3 (含) 以上等級處理器
■ 主機板: 技嘉 Z390系列主機板
■ 記憶體: 8GB 記憶體 (含) 以上
■ USB連接埠:3組USB 3.0 規格連接埠+1組USB 2.0 (含) 規格以上連接埠
■ 作業系統:Windows 10 64-bit (含) 以上
*請至VR裝置廠商網頁，進一步確認VR系統最佳需求建議。
技嘉主機板內建許多豐富功能，其中內建M.2或U.2介面可完美支援NVMe固態硬碟，很明顯的，技嘉在您開始VR旅程之前，便為您準備好您所需要的工具。

以上所有圖片的版權及商標，均為其擁有者之財產。本頁顯示之配置及圖片僅供參考，同時圖片之展示並不表示技嘉與該廠商有從屬關係，亦不表示技嘉產品獲得該廠商認證。 VR遊戲照片，僅供參考。

CONNECTIVITY

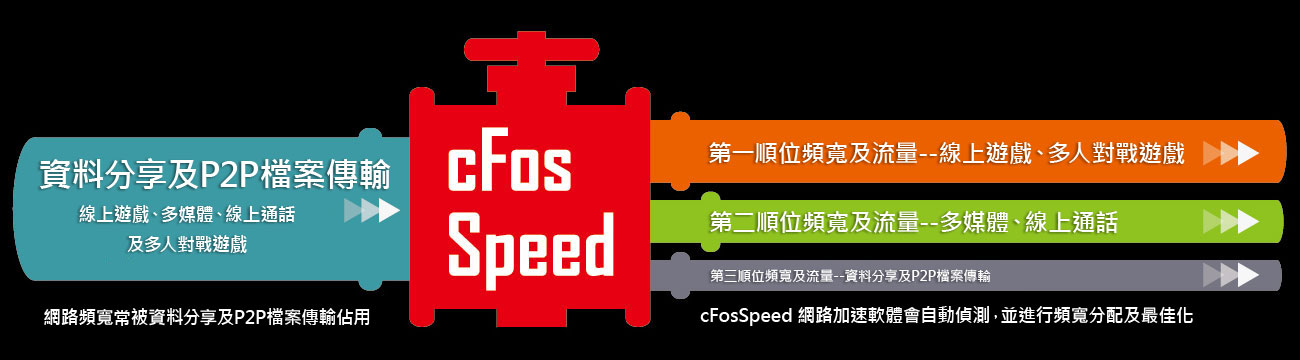

Intel® GbE LAN搭配 cFosSpeed 網路加速軟體

Intel®千兆網路搭配搭載cFosSpeed網路管理軟體的先進技術，能協助玩家進行封包監測與應用層協定的分析和最佳化，可以在擁擠的網路環境中，有效改善網路不順暢的情況，並維持低網路延遲（ping時間），提昇應用程式的連網反應速度。



業界領先防靜電及抗突波網路設計
技嘉主機板所使用的IC晶片提供比傳統晶片高三倍的靜電防護能力。這樣的用料可以提供主機板更佳的防護，透過這種優質元件的使用，降低電腦常見的靜電威脅。同時技嘉主機板也搭載特殊的抗雷擊突波IC晶片可保護您的電腦及主機板不受雷擊與電流突波的傷害，確保您的電腦不會因為電流供應或突發性的電壓不穩而受到傷害！
M.2散熱鰭片裝甲
完美發揮M.2 NVMe 固態硬碟的極致效能
為確保系統穩定運作，技嘉主機板獨特的的M.2散熱鰭片設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。
溫度上升會導致效能下降

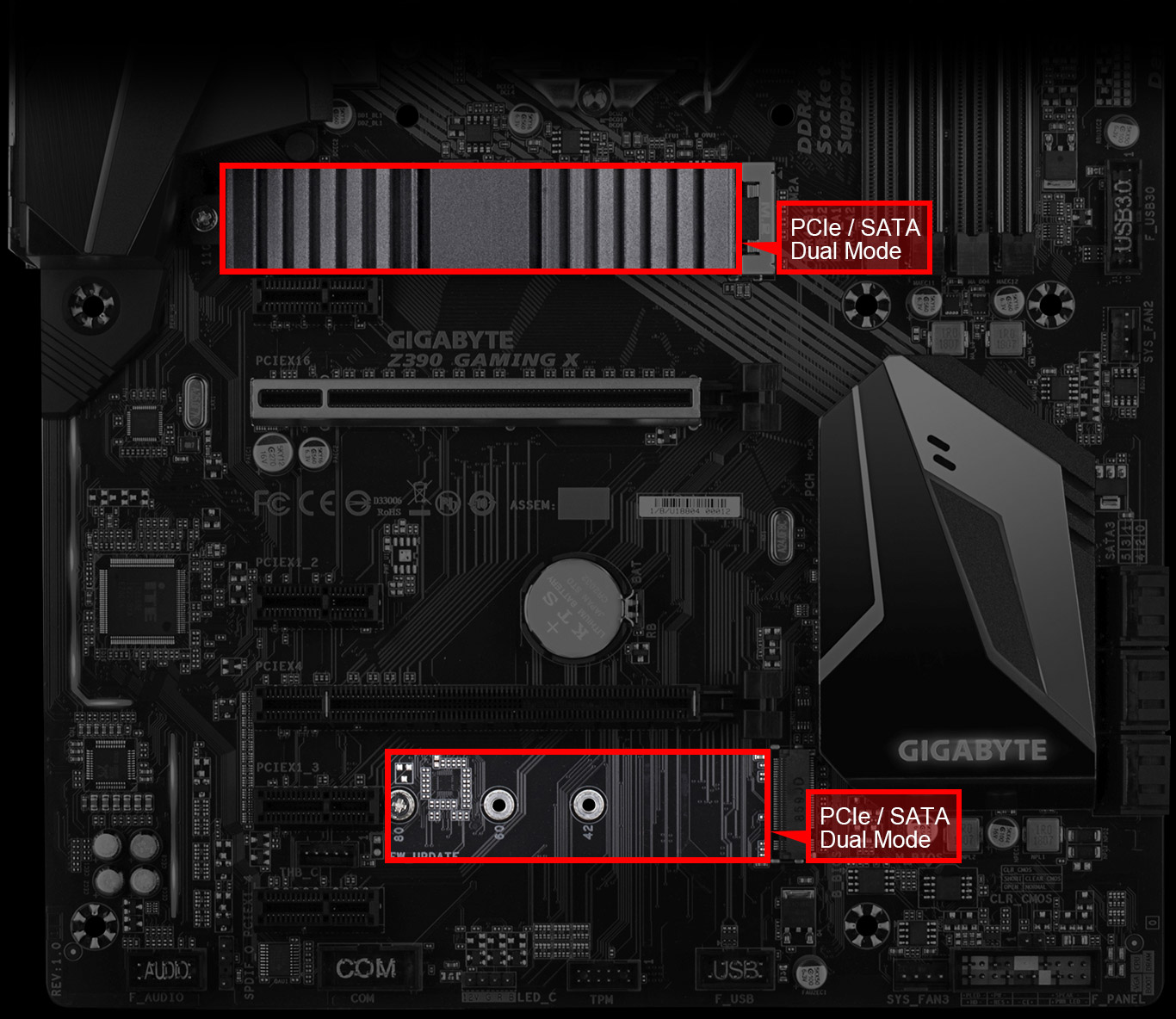

雙模式 M.2 插槽設計
Support both PCIe NVMe + SATA SSDs
GIGABYTE Motherboards are built with dual M.2 slots. With a PCIe NVMe + SATA dual-mode design on both M.2 slots. This configuration is designed for flexibility and adaptation to fit most users' and gamers' requests.

PCIe / SATA Dual Mode Support
Learn more about CONNECTIVITY
提供極致效能的
OPTANE


Z390主機板支援Intel Optane™ Memory技術，可提昇傳統的存儲設備的效能以縮短電腦啟動時間並強化使用者的整體體驗。這個非揮發性記憶體裝置，可以有效提升一般電腦的儲存效能，讓它搖身一變為高效能系統。

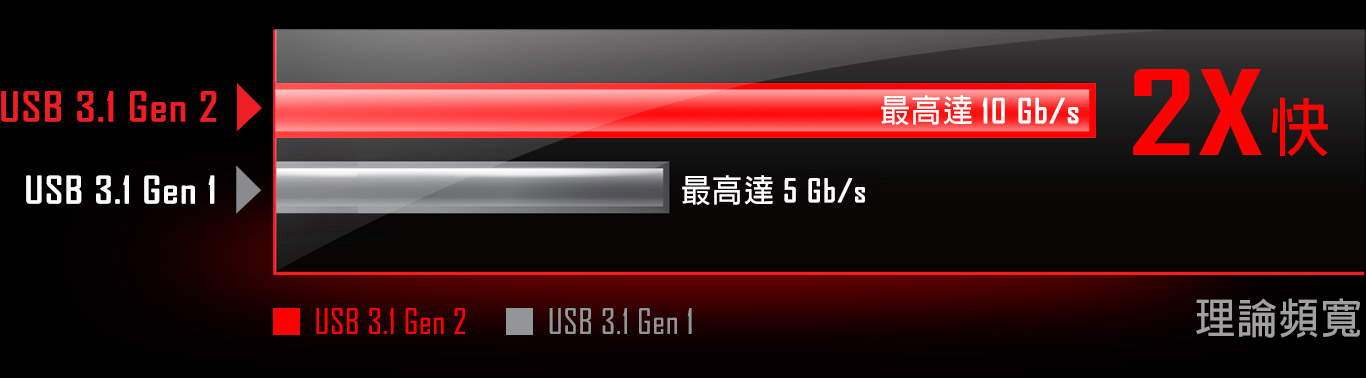

原生Intel® USB 3.1 Gen2 介面
Intel原生USB 3.1 Gen2控制晶片提供高達10Gbps的傳輸速度，並支援USB Type-A介面。相較於上一代USB規範，USB 3.1 Gen2不但具有兩倍的傳輸頻寬，更可向下相容於USB 2.0和3.0 等裝置。
COOLING

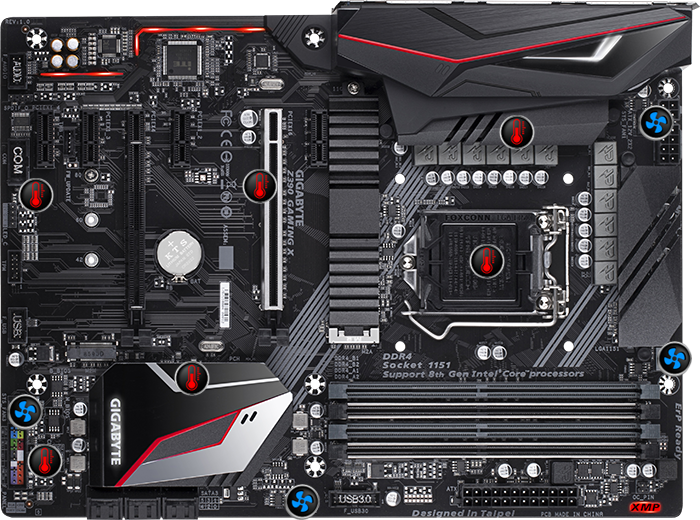

Smart Fan 5

玩家透過 Smart Fan 5 可以確保電競主機在高效能運作的同時，也兼顧低溫的需求。Smart Fan 5 可以讓玩家自定義風扇接頭所能控制的風扇配置，以因應主機板上測溫點所偵測到的溫度變化，並即時執行降溫動作。此外，Smart Fan 5 全面支援複合式風扇接頭，除了可搭配各類採用PWM和電壓模式控制的風扇之外，更是連接水冷幫浦的最佳選擇。

風扇接頭
內建整合型測溫點
不同產品內建的風扇接頭及測溫點數量皆有所差異。Smart Fan 5功能會依據型號而有所差異。
測溫點
風扇接頭
■ 4 個風扇/水冷幫浦接頭
■ 6 個測溫點
■ 全複合式風扇接頭
■ 可自定義式風扇接頭及測溫點
■ 直覺且友善的風扇調整控制介面
FAN STOP
Hybrid FAN Header
Smart Fan 5 Software

您可以自行定義在甚麼溫度下啟動Fan Stop功能，當溫度低於設定值時，風扇會停止運作，可以實現完全的主機寂靜！

智慧型風扇設計

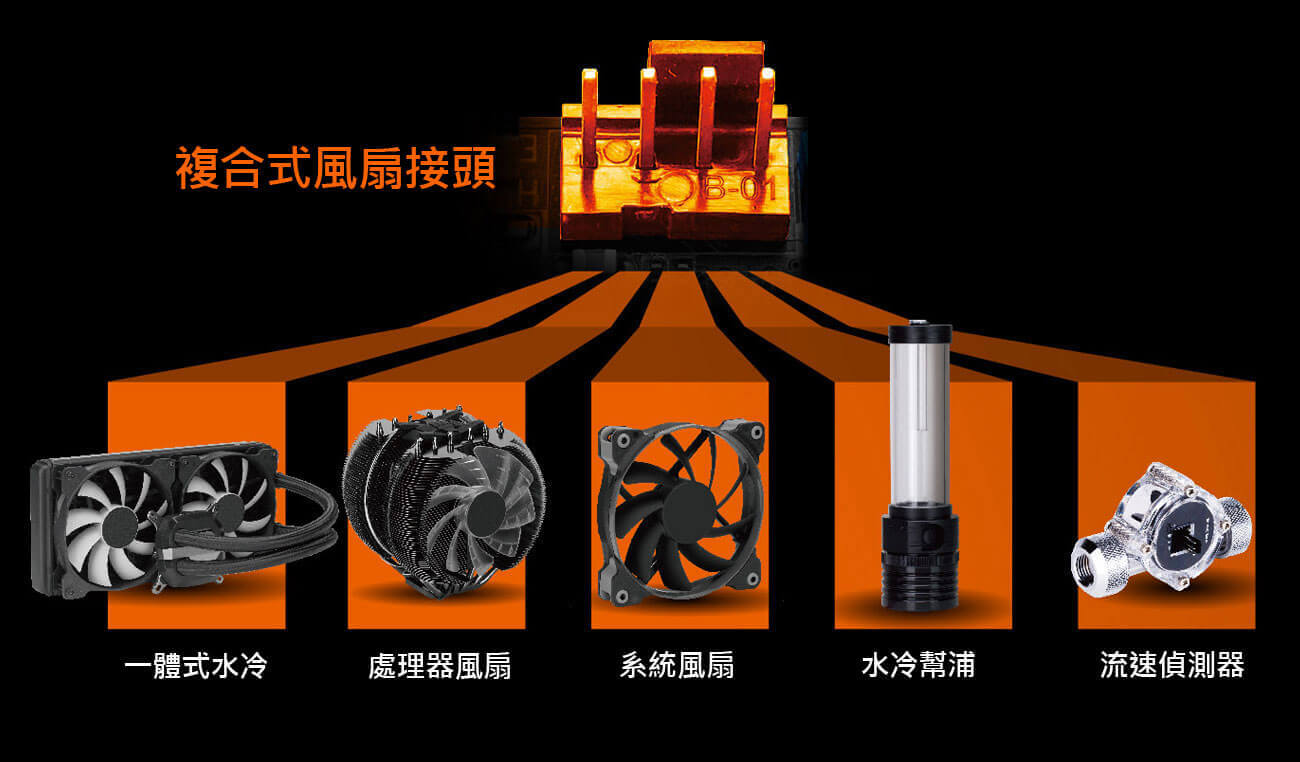

全複合式風扇接頭

最新的Smart Fan 5支援水冷系統相當重要的流速偵測器配置，讓玩家依照系統負載及使用狀況輕鬆掌握水冷系統的運作狀態。複合式風扇接頭會檢測散熱設備是使用PWM還是電壓模式，並自動切換到相應地設定。

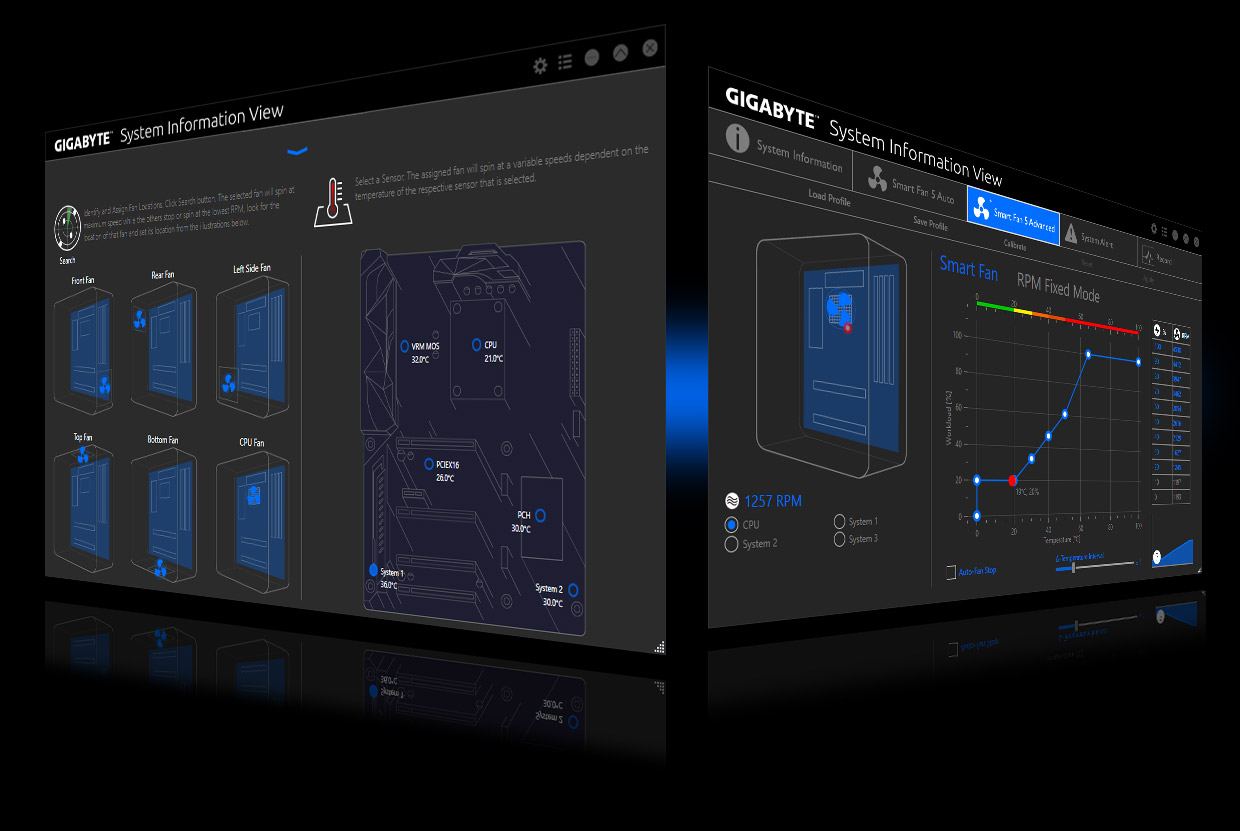

全新 Smart Fan 5 軟體
玩家可以依據需求及系統運作狀況，在靜音與全速運轉之間自由選擇。
透過直覺且簡單的使用者介面，來調整每一個風扇或水冷幫浦的轉速曲線，並定義其偵測到特定溫度時，以不同轉速來進行散熱。
LIGHTING

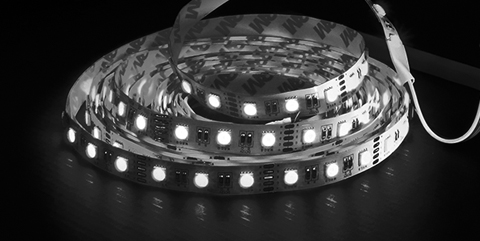

Support RGB Lighting Effect in Full Color
Personalize your next PC rig to your liking by selecting the color of your choice to illuminate the external RGB light strip.
AUDIO
高階音效處理電容
技嘉主機板採用最高品質的高階音效處理電容，這些專業的音效處理電容提供最高品質的音效解析能力及聲音延展擴大效果，為專業遊戲玩家創造最逼真的音效體驗。

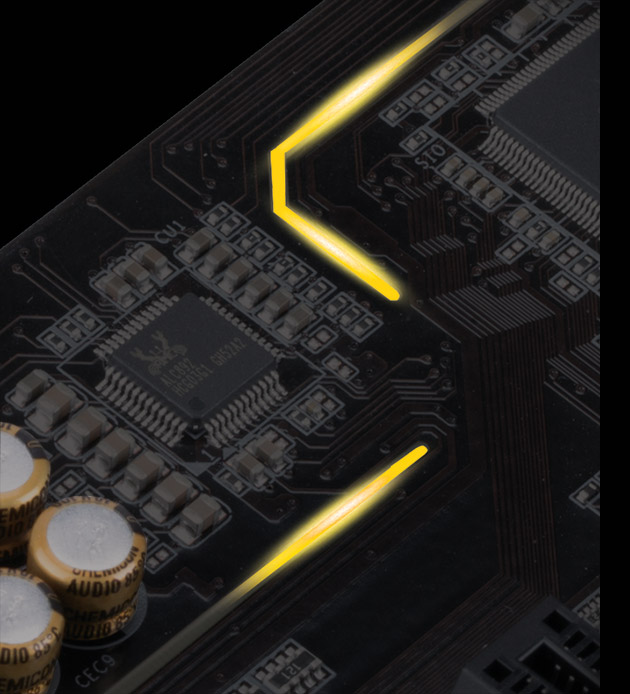

音效雜訊隔絕設計
為了強化靜電防護並避免音效失真，技嘉主機板內建噪音隔絕設計，透過主機板內建的模擬感應元件設計，降低主機板上潛在的靜電傷害。同時，主機板噪音隔絕線還輔以淡淡的LED燈條，不但做出防護的區隔，亦更增添時尚。
ULTRA DURABLE

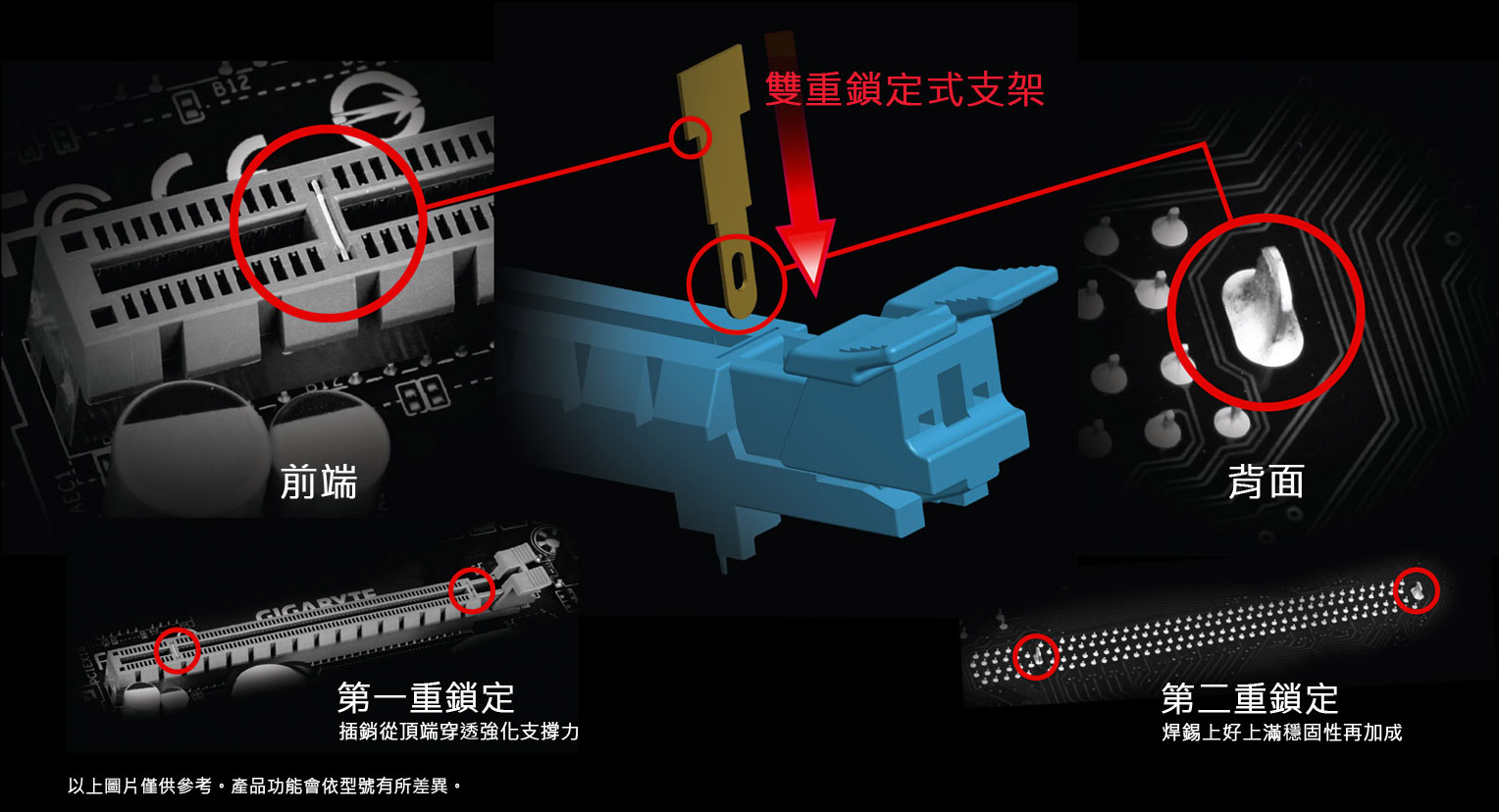

技嘉專利 雙重鎖定式支架

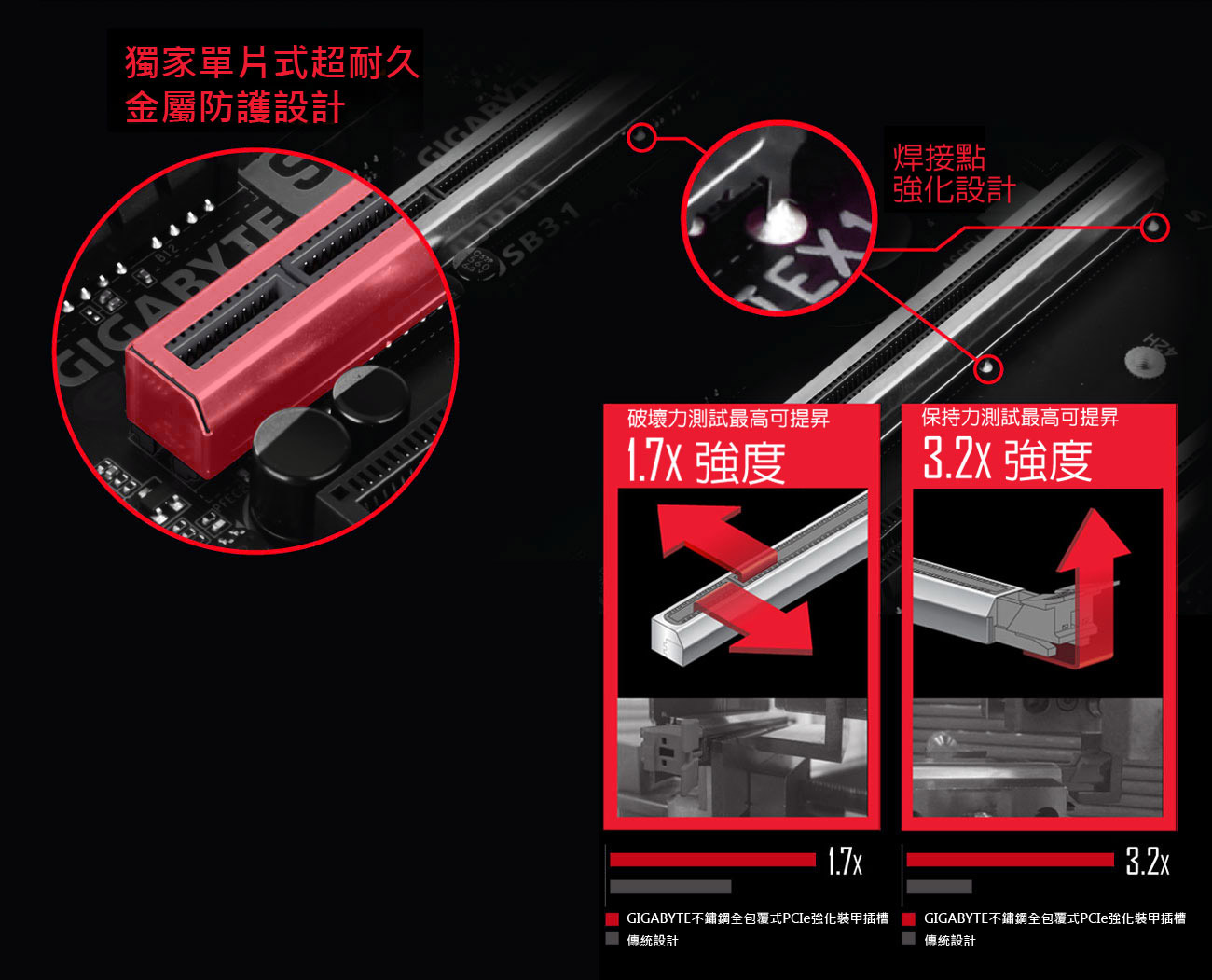

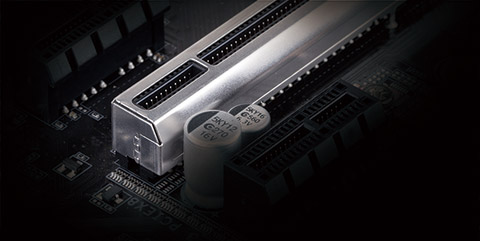

超耐久™ PCIE插槽防護裝甲
業界領先的超耐久™PCIe插槽防護裝甲
技嘉主機板獨家單片式超耐久金屬防護設計，除了可以防止PCB的變形及扭曲之外，還可以降低電磁干擾。
超耐久™記憶體強化裝甲

技嘉主機板獨家單片式超耐久金屬防護設計，除了可以防止PCB的變形及扭曲之外，還可以降低電磁干擾。

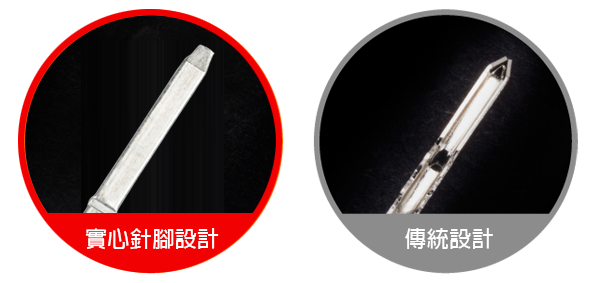

實心針腳電源接頭設計
Z390主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 4pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。
Learn more about ULTRA DURABLE

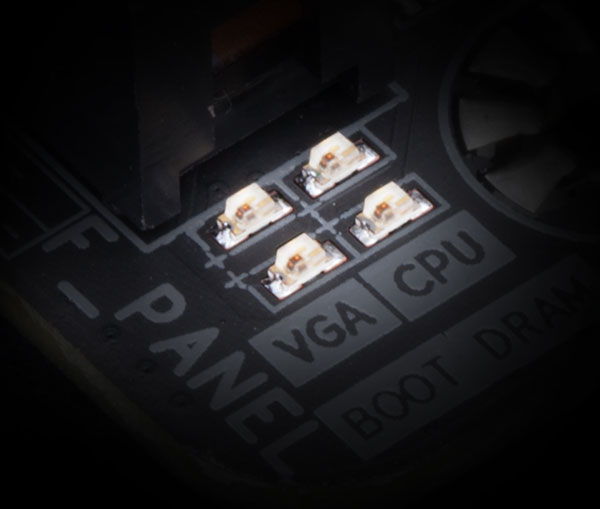

系統診斷 LED設計
硬體故障排除原理說明
主機板內建LED燈號，由系統BIOS監控，偵測在開機過程哪個環節出現問題，讓玩家快速診斷哪個主要零組件 (處理器 / 記憶體 / 顯示卡 / 系統磁區) 故障，以便玩家可以及時進行故障排除。

* 圖片僅供參考。

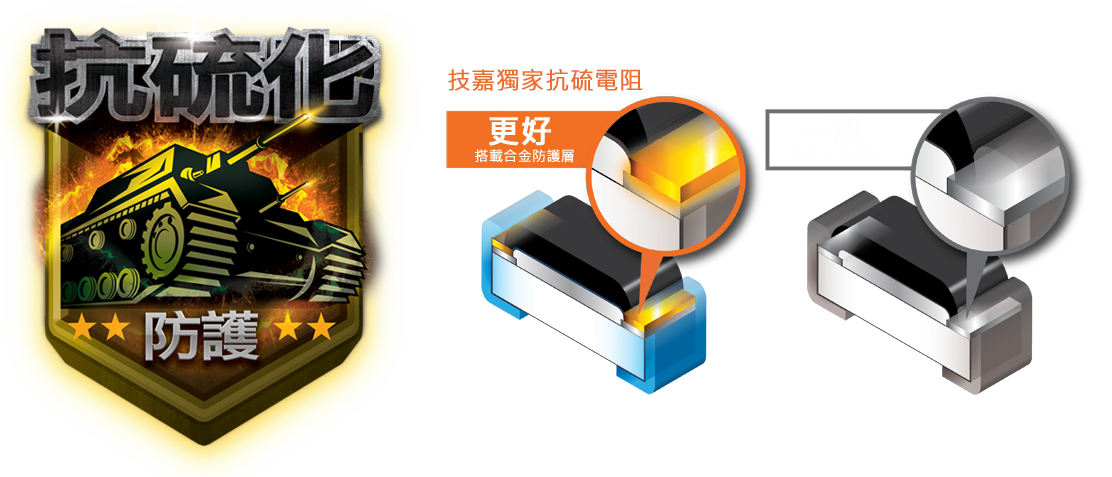

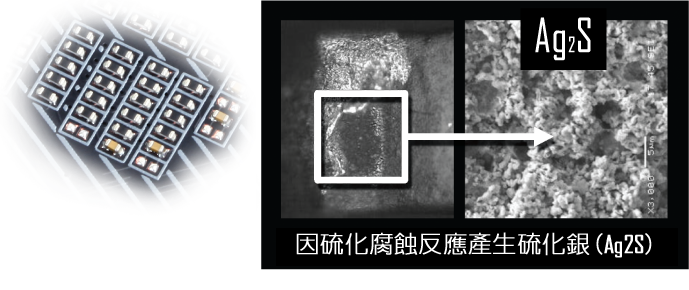

抗硫防護 全面啟動

空氣中的硫化物可以穿透微小的主機板內建電阻並產生化學變化，導致這些電阻短路。因而造成主機板無法正常工作。透過使用具有抗硫化物設計的電阻，技嘉再次賦予超耐久主機板全新的意義。

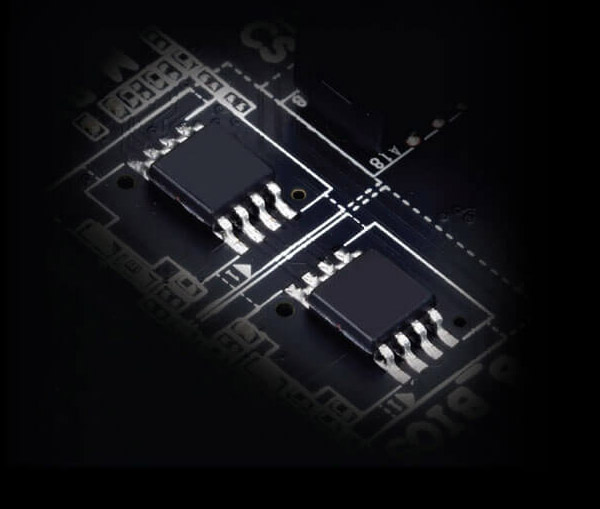

技嘉獨家DualBIOS™ 設計
技嘉主機板內建技嘉獨家DualBIOS™技術，這項技術可以保護您電腦相當重要的組成部份--BIOS。技嘉DualBIOS™技術意味著您的主機板會內建包括"主BIOS"和"備用BIOS"兩顆實體晶片，讓使用者遠離病毒入侵、硬體毀損、超頻設置錯誤或BIOS更新過程中電源故障所造成BIOS毀損。
GIGABYTE EXCELLENCE

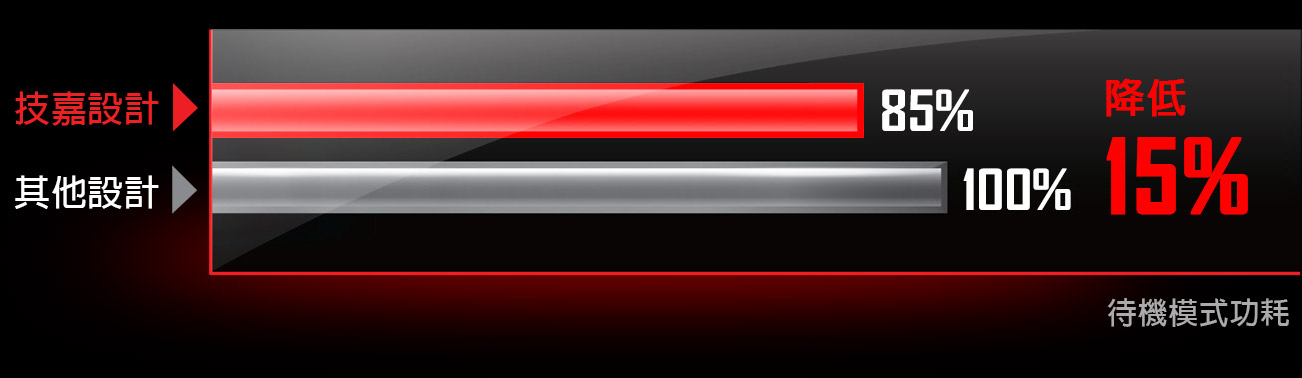

率先響應CEC 2019

節能，提供下一代更美好的環境
CEC規範要求：在關機模式、休眠模式及待機模式下，PC功耗必須保持低於一定的程度。藉由高效率、高品質的硬體用料和精心調校的BIOS，技嘉主板可以在待機模式下到比其他產品更低的功耗，並且完全符合最新CEC 2019（加州能源委員會）的功耗要求。
技嘉BIOS和應用程式
BIOS
APP CENTER
EasyTune
@BIOS
System Information Viewer
全新BIOS設計
BIOS是電腦玩家在針對系統進行最佳化時不可或缺的，技嘉全新設計的BIOS，藉由採用精緻的圖形化使用者介面，及加入更多便利的功能，將協助電腦玩家更輕易調校自己的新系統，並獲得前所未有的使用體驗。

* 圖片僅供參考，產品規格會依型號不同而有所差異。

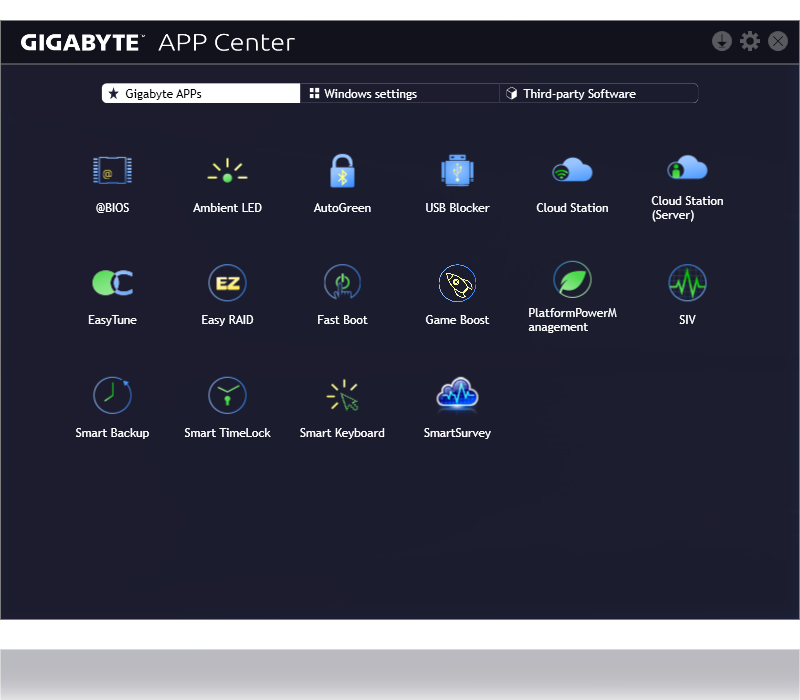

APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。

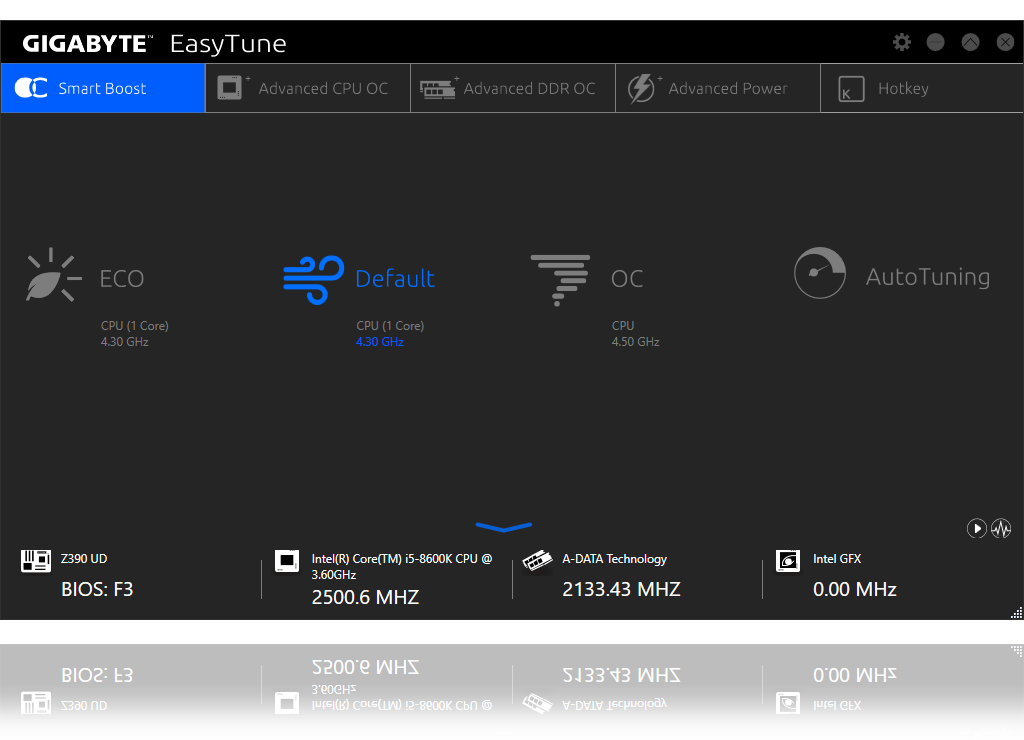

EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。

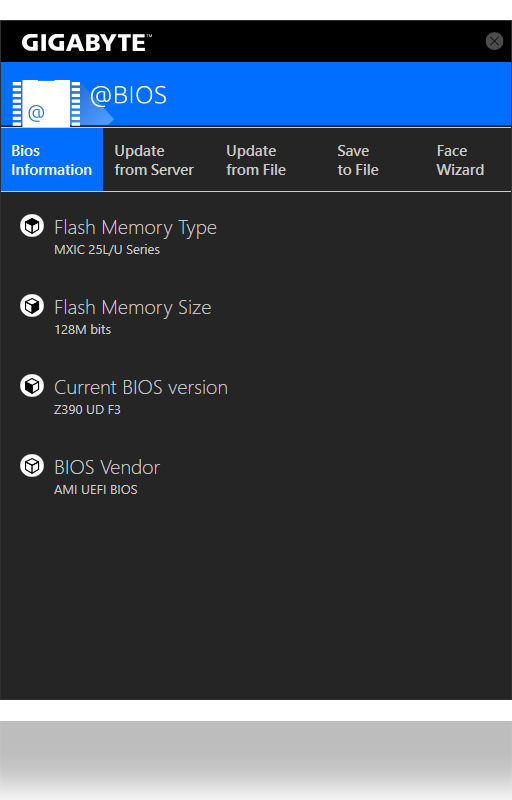

@BIOS
技嘉@BIOS是一個在Windows 作業系統下執行BIOS 更新的工具，透過操作簡單且外型美觀的圖形化操作介面，讓您無痛升級技嘉主機板BIOS。@BIOS 可以讓您選擇自動從技嘉伺服器下載最新的BIOS，或者直接更新您存在電腦或外接裝置的最新BIOS。@BIOS 也可以讓您備份原本的BIOS成獨立的檔案，並在需要時將BIOS還原到先前版本。

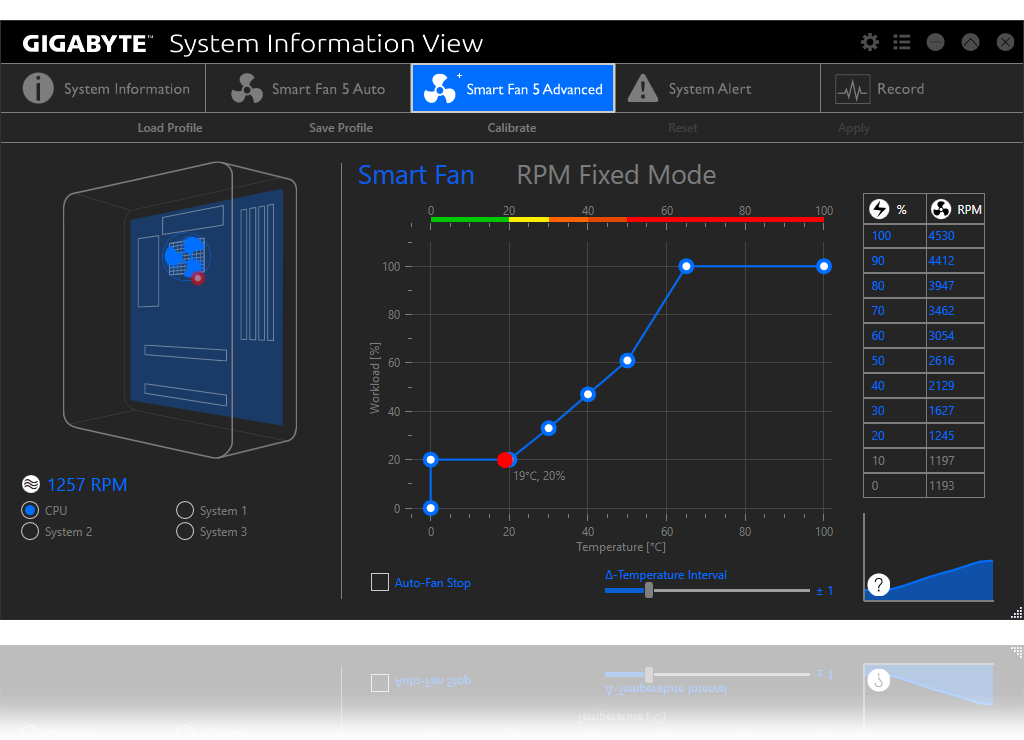

System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
XSplit Gamecaster + Broadcaster: 隨時直播你的精彩遊戲片段

技嘉主機板搭載全球知名電競直播軟體XSplit Gamecaster + Broadcaster，只要單鍵設定，就能輕鬆將你的對戰實況上傳Twitch。XSplit Gamecaster全方位整合社群軟體，簡單直覺的使用介面，讓你一邊即時對話，一邊與玩家分享遊戲實況，隨時隨地向全世界直播精彩對戰時刻，打造專屬於你的個人專屬主播台。

* 免費XSplit Gamecaster + Broadcaster Premium高級會員權限(14天)

More
4K超高解析度輸出支援

4K超高解析度輸出是高畫質影像輸出技術的新一代里程碑，提供約4000像素的水平成像畫質，相當於今天標準Full HD顯示4倍以上的解析度。技嘉主機板透過處理器整合的Intel® HD繪圖及HDMI連接埠，提供的原生4K超高解析度輸出支援。

HDMI™ - 新一代多媒體數位影音的傳輸介面

HDMI (High-Definition Multimedia Interface)多媒體數位影音的傳輸介面，終結了以往影音分離傳輸的全新介面。HDMI介面可提供高達5Gb/s的影像資料傳輸頻寬，更可同時提供高達8聲道的音訊信號傳輸；經由非壓縮式的數位資料傳輸，可有效降低數位/ 類比轉換時所造成的信號干擾與衰減。相容於HDCP版權保護機制，可播放Blu-ray/ HD DVD與其他受內容保護的內容。
