設計概念

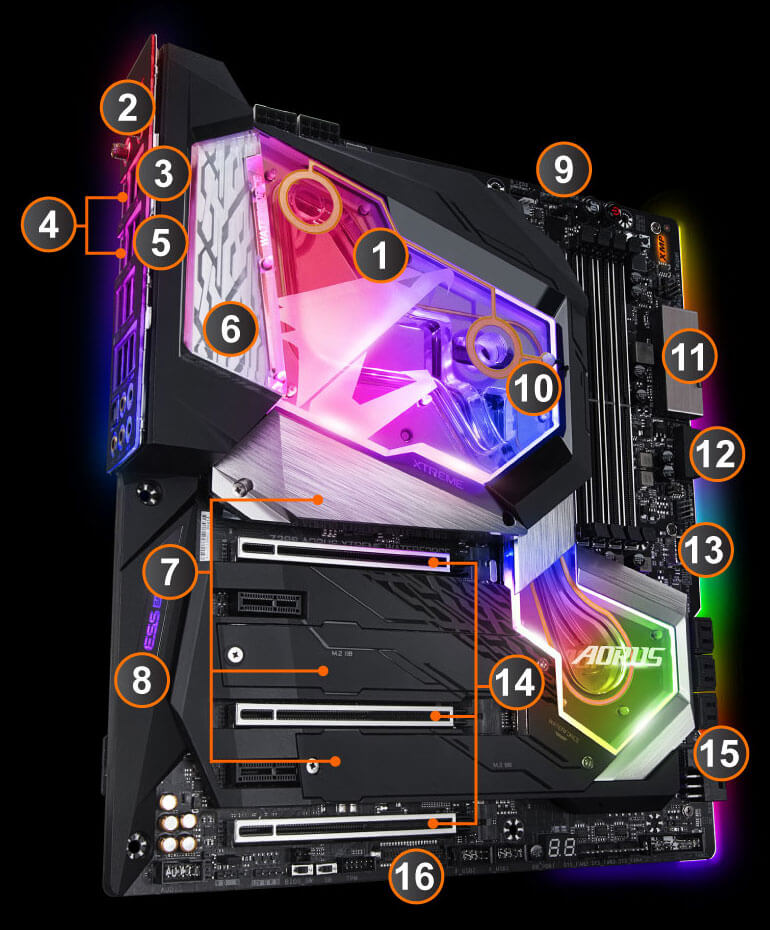

搭載創新的設計、先進的功能、最極致的美學、頂尖的散熱設計，並輔以下一代網路連接，沉浸式高傳真音效系統。 Z390 AORUS XTREME WATERFORCE 再一次定義旗艦主機板的標準。

1
16相IR數位電源設計輔以PowIRstage電晶體
• 8層電路板
• 2倍銅設計
2
Intel® CNVi 802.11ac Wave2 2T2R無線網路及藍牙5
3
Intel® i219v千兆乙太網路設計
• 搭載cFosSpeed網速管控軟體
4
Intel Thunderbolt 3
5
AQUANTIA® 10G Base-T 萬兆乙太網路
6

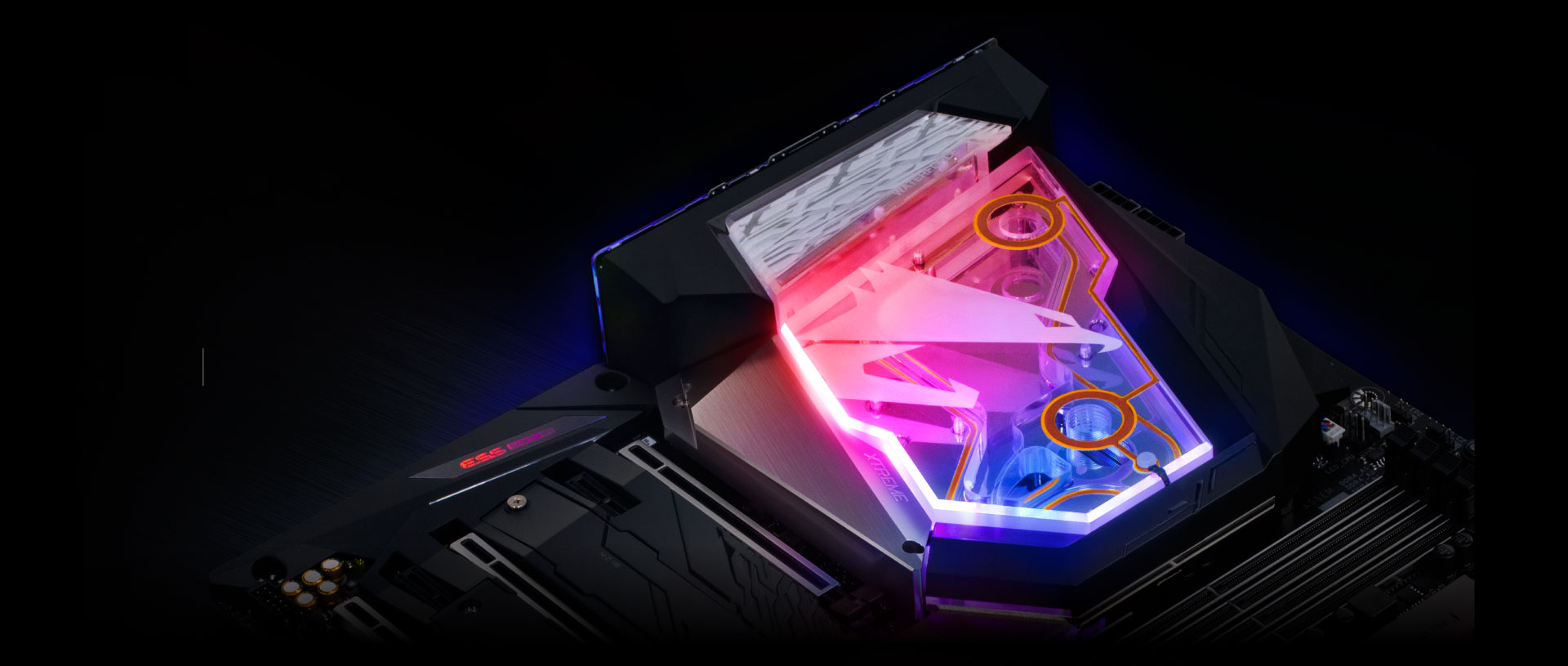

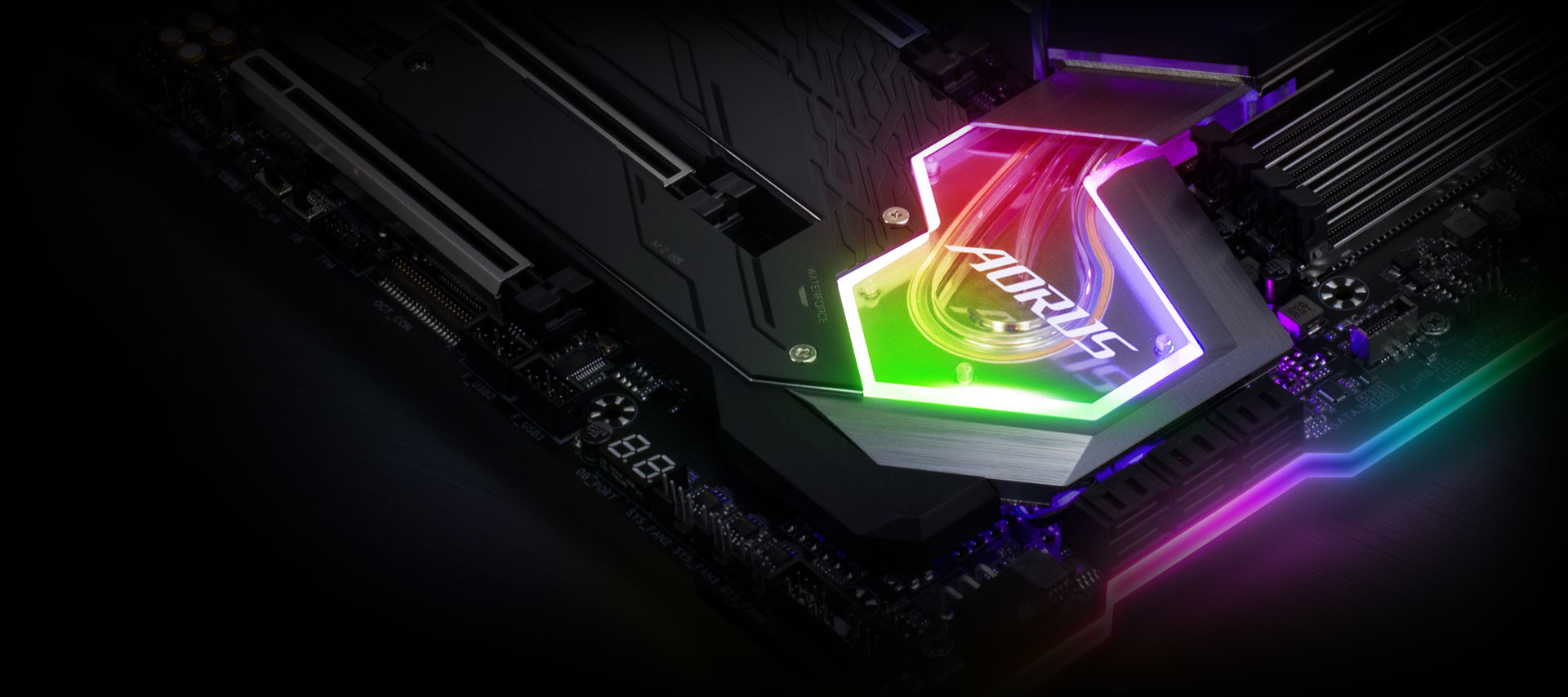

水冷散熱設計
• AORUS一體式水冷頭
• 5 W/mK LAIRD高導熱係數導熱墊
• 奈米碳散熱背板
7
三組M.2插槽
• PCIe 3.0 x4
• 搭載3組散熱片
8
AMP-UP Audio音效技術
• ALC 1220-VB 音效晶片
• ESS SABRE 9018K2M數位類比轉換晶片
• TI Burr-Brown™ 音效擴大晶片
• 自動阻抗感應
• 音響級電容
• 防噪電路設計
• 鍍金音效連接埠
9
RGB FUSION 2.0
• 2個數位(可控制式)LED燈條電源插座
• 2個RGBW LED燈條插座
10
支援第9代及第8代 Intel® Core™ 處理器
• 雙通道DDR4，內建四個搭載防護裝甲的記憶體插槽
• 支援XMP規範
11
實心針腳電源接頭設計
• 1個24-pin ATX主電源插槽
• 2個8-pin ATX 12V電源插槽
• 1組6 pin PCIe電源插槽
12
USB極速快充功能
13
前置USB 3.1 Gen2 Type-C™擴充接頭
14
超耐久™ PCIE插槽防護裝甲
15
可替換式設計DualBIOS™ 技術
16
OC Touch控制面板
頂尖的散熱設計
Z390 AORUS XTREME WATERFORCE 採用了前所未有的創新散熱設計，確保系統在超高負載和遊戲下，依然維持穩定性和超低溫。

頂尖的散熱設計

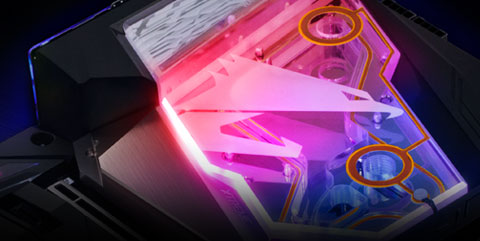

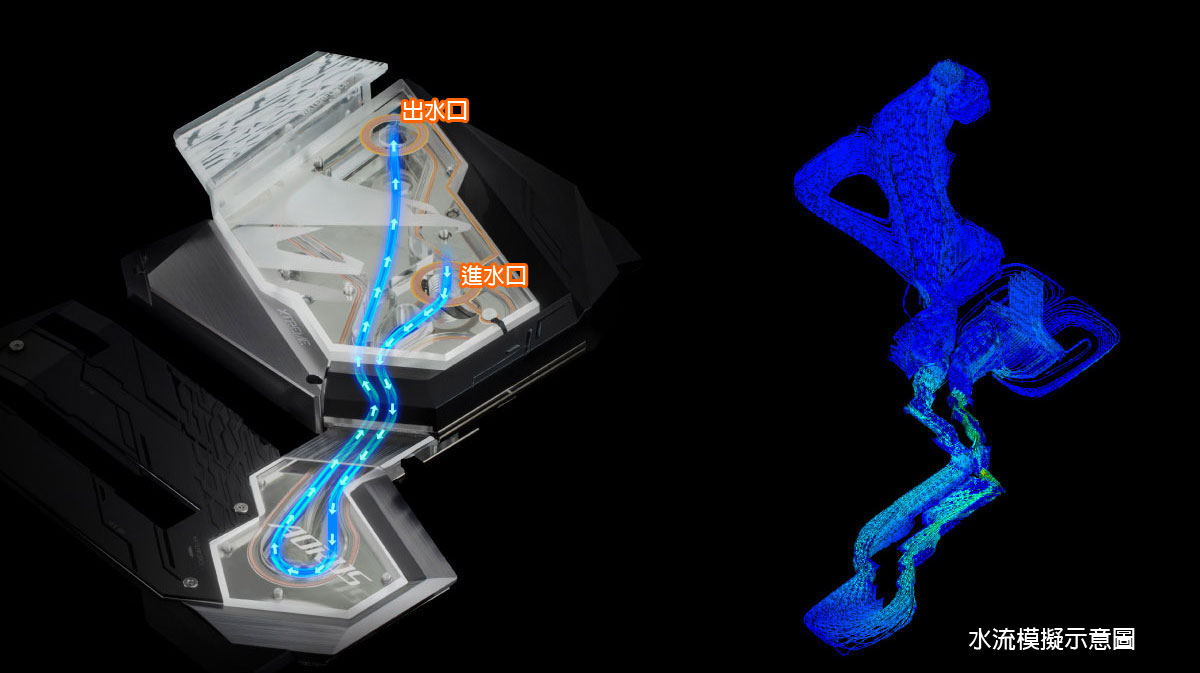

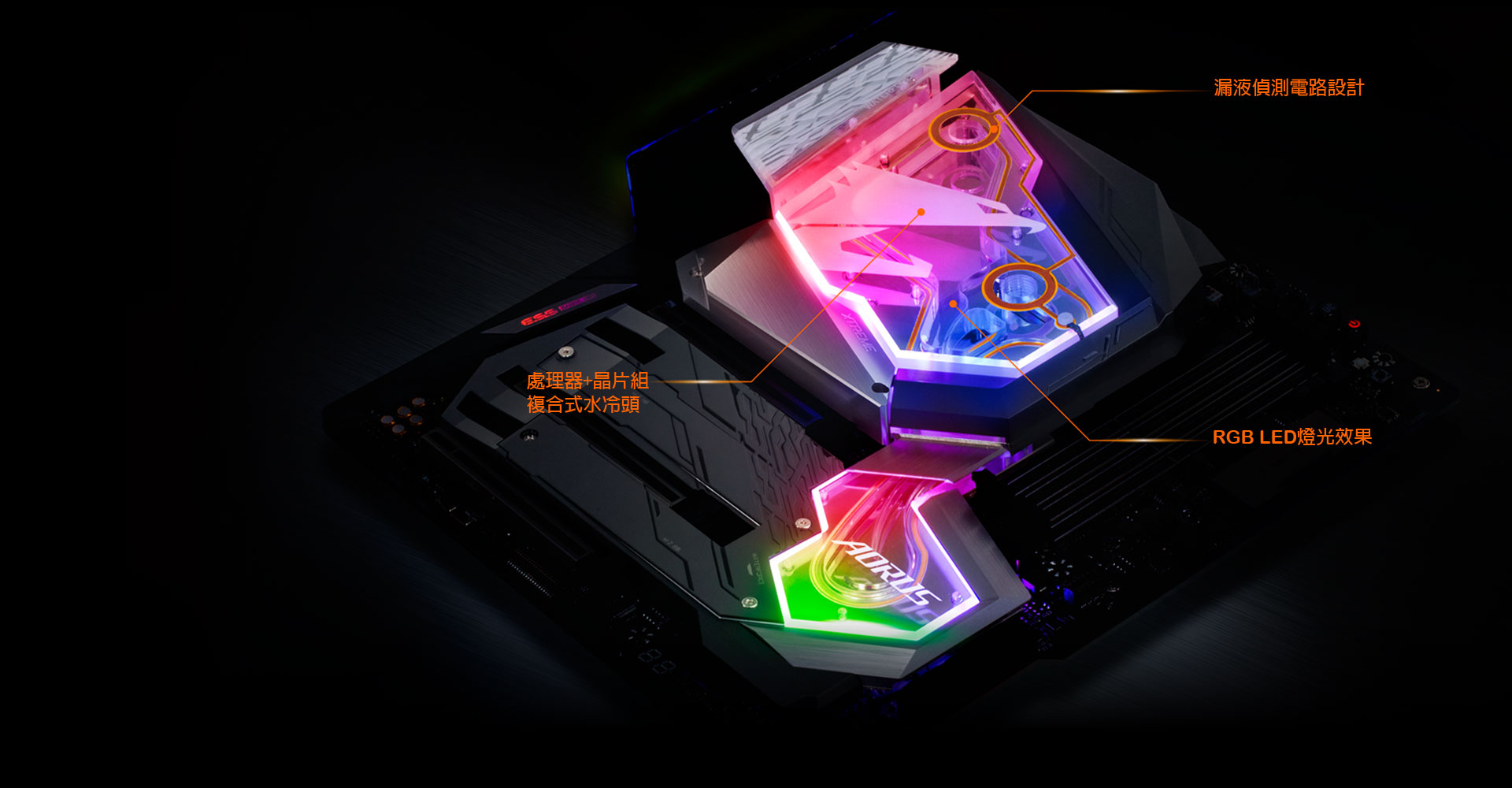

AORUS All-In-One Monoblock
NanoCarbon Baseplate

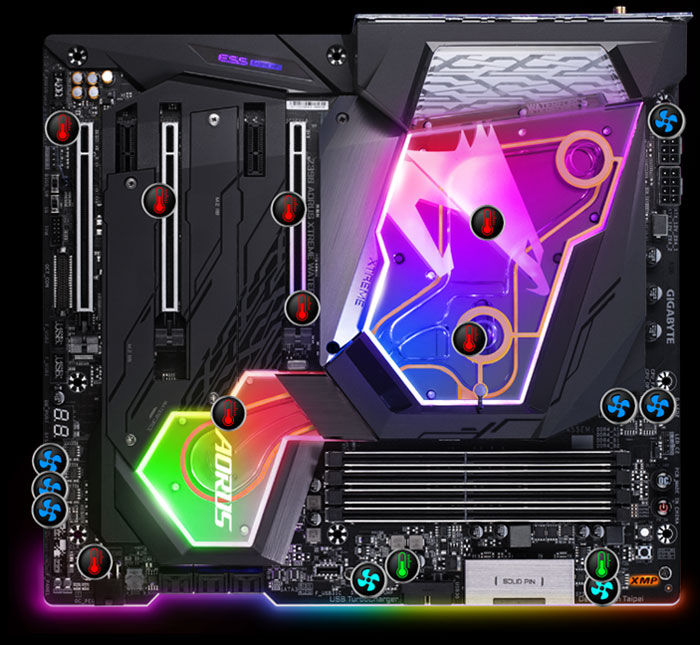

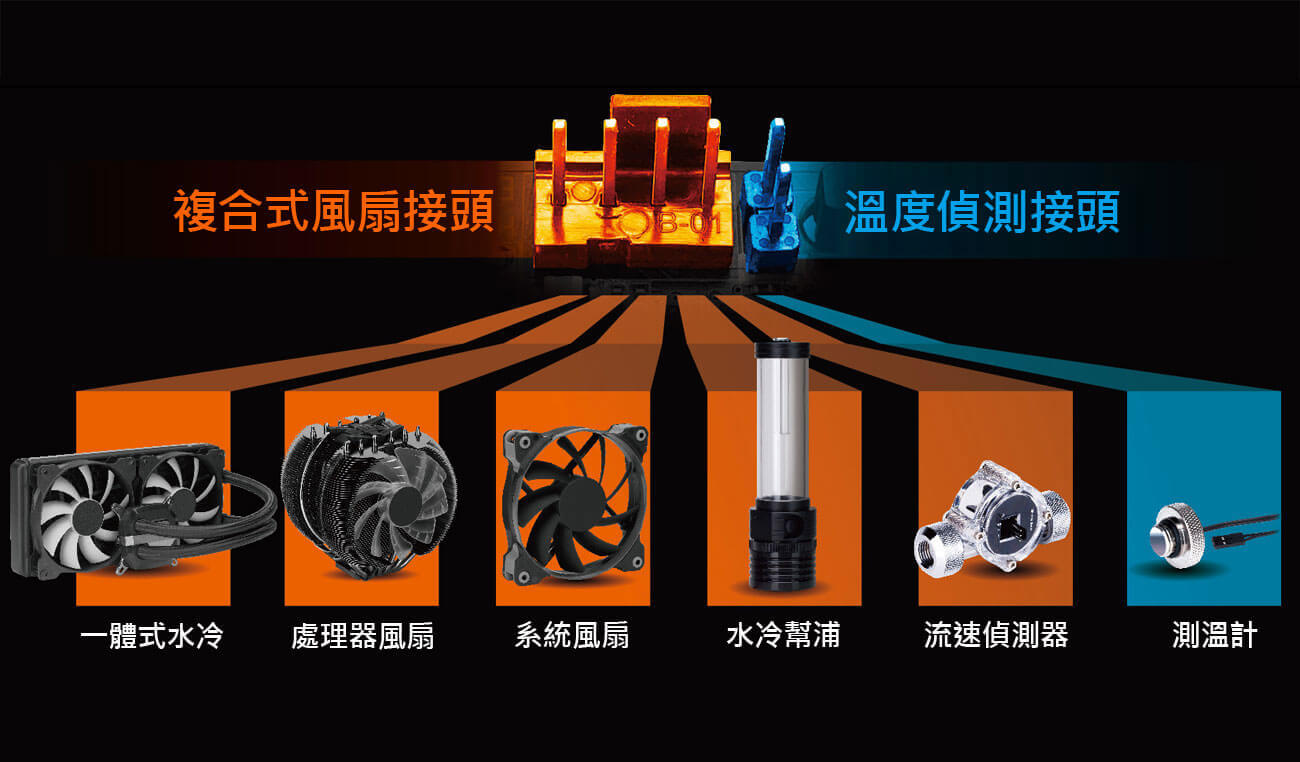

16X Hybrid Fan Header
  1. 以鋁質散熱背板代替傳統的鐵質底板，提供3倍的導熱性。
  2. 透過靜電吸附處理，將一層超薄的奈米碳塗覆在金屬背板上以增強輻射散熱能力。
  3. 使用獨特設計背板導熱墊，將熱量從背面PWM元件產生的廢熱傳遞到金屬背板，加上奈米碳塗層的被動散熱能力，強化整體散熱效果。
  4. 有效地將PCB背部的PWM元件溫度降低10%。

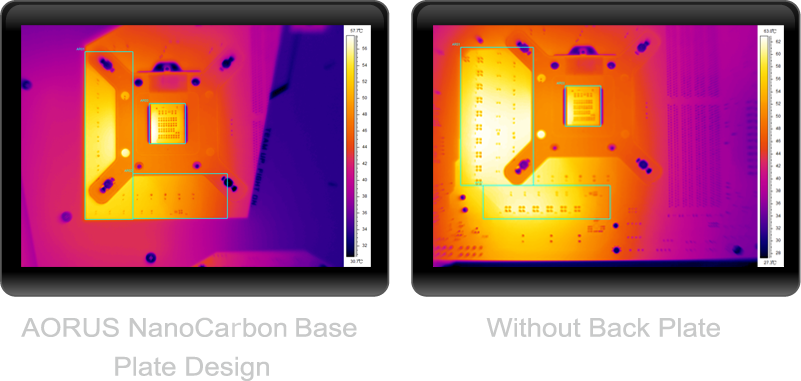

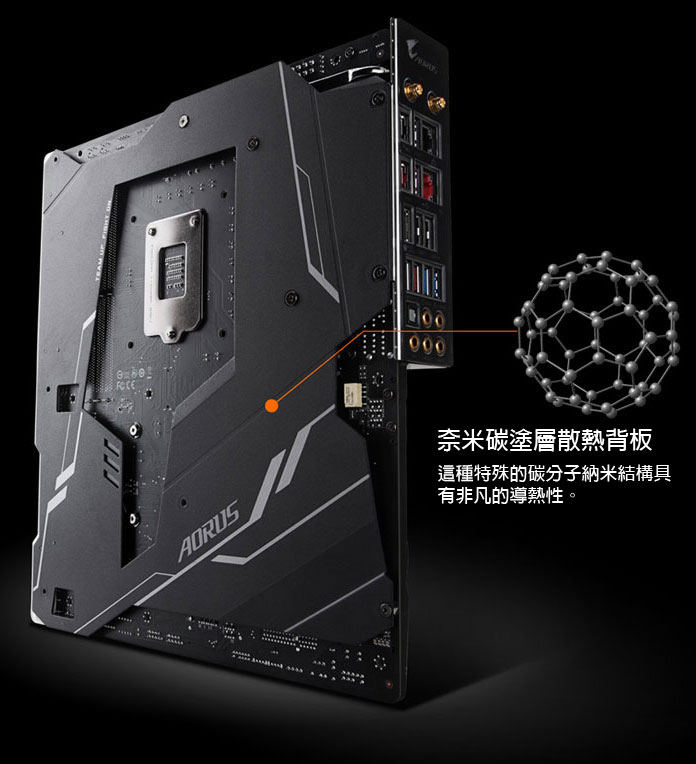

奈米碳塗層散熱背板
這種特殊的碳分子納米結構具有非凡的導熱性。
極致的供電設計
為了釋放全新Intel® 8核心處理器的全部潛力，主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力，Z390 AORUS XTREME WATERFORCE 是真正能掌控新處理器野獸般效能的主機板。

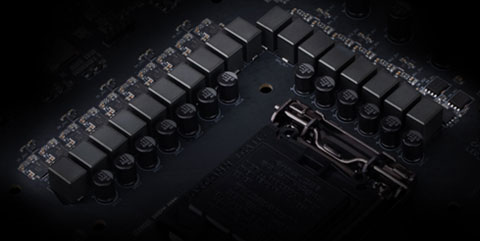

極致的供電設計

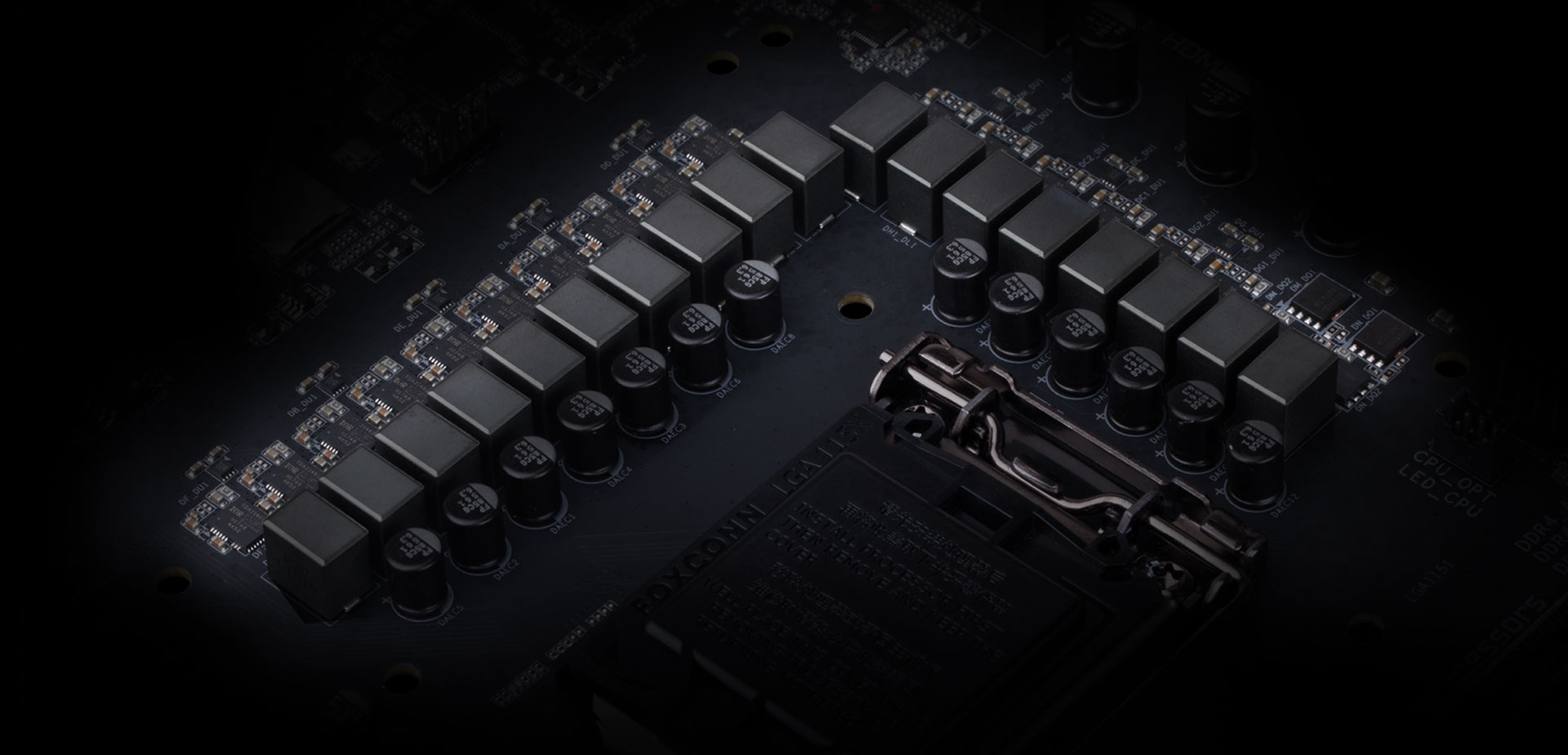

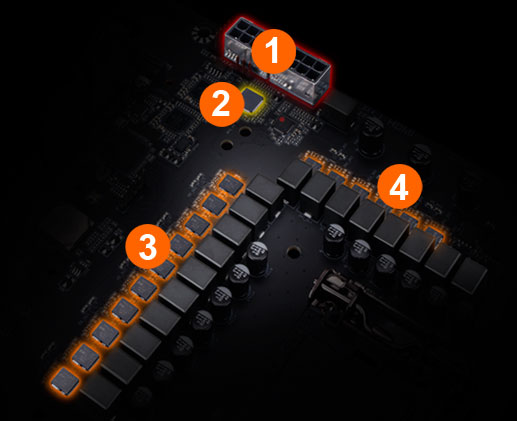

16 Phases Digital Power
37% Larger Power Plane

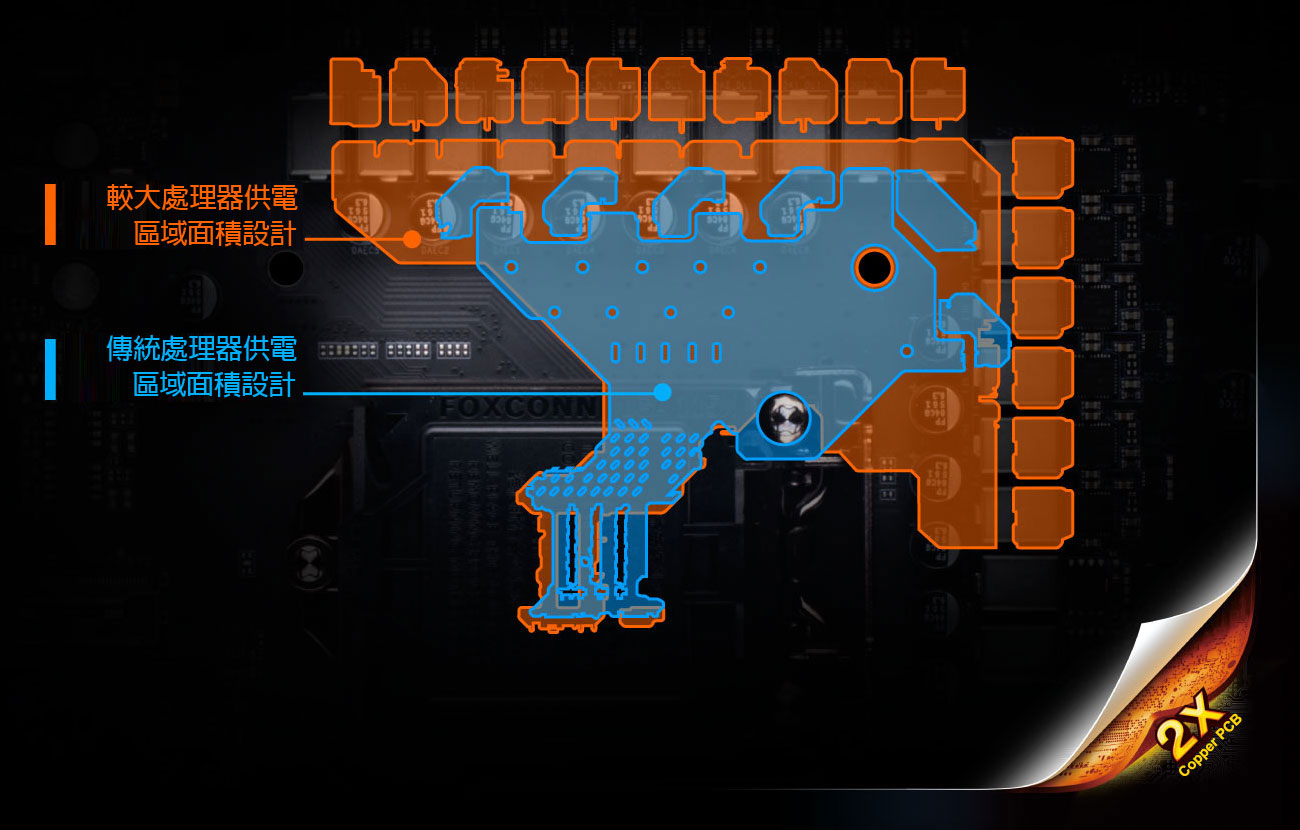

2X Copper PCB

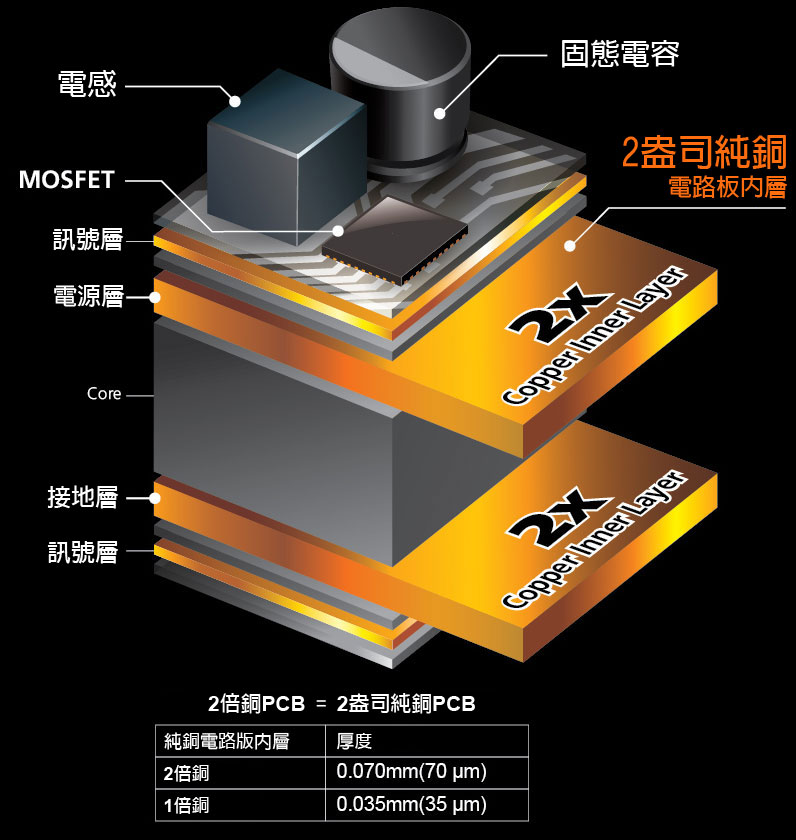

採用2倍銅電路板設計強化處理器供電效果及穩定性
技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
無與倫比的效能
渴望更好的表現? Z390 AORUS XTREME WATERFORCE 的極致效能設計，除了提昇處理器超頻能例外，還包括獨家搭贈的OC Touch面板、支援高頻率XMP記憶體及SSD高速運作的過熱防護，確保您的整機系統獲得更全面的效能提昇。
無與倫比的效能
OC Touch
4400+
3X M.2 PCIe x4
3X M.2 Thermal Guards

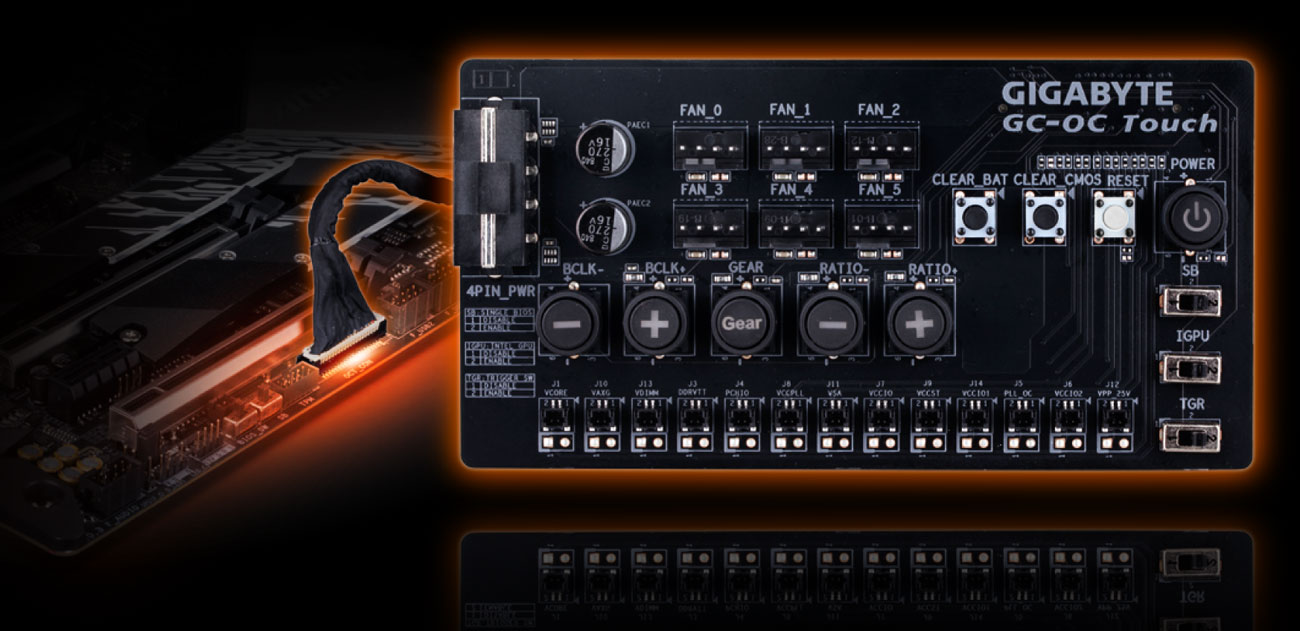

OC Touch面板

讓超頻更輕鬆愉快
技嘉OC Touch整合了眾多簡單易用的按鈕及切換開關，讓超頻玩家不僅可以調試電腦硬體的最佳效能，更擁有最愉快的超頻體驗。

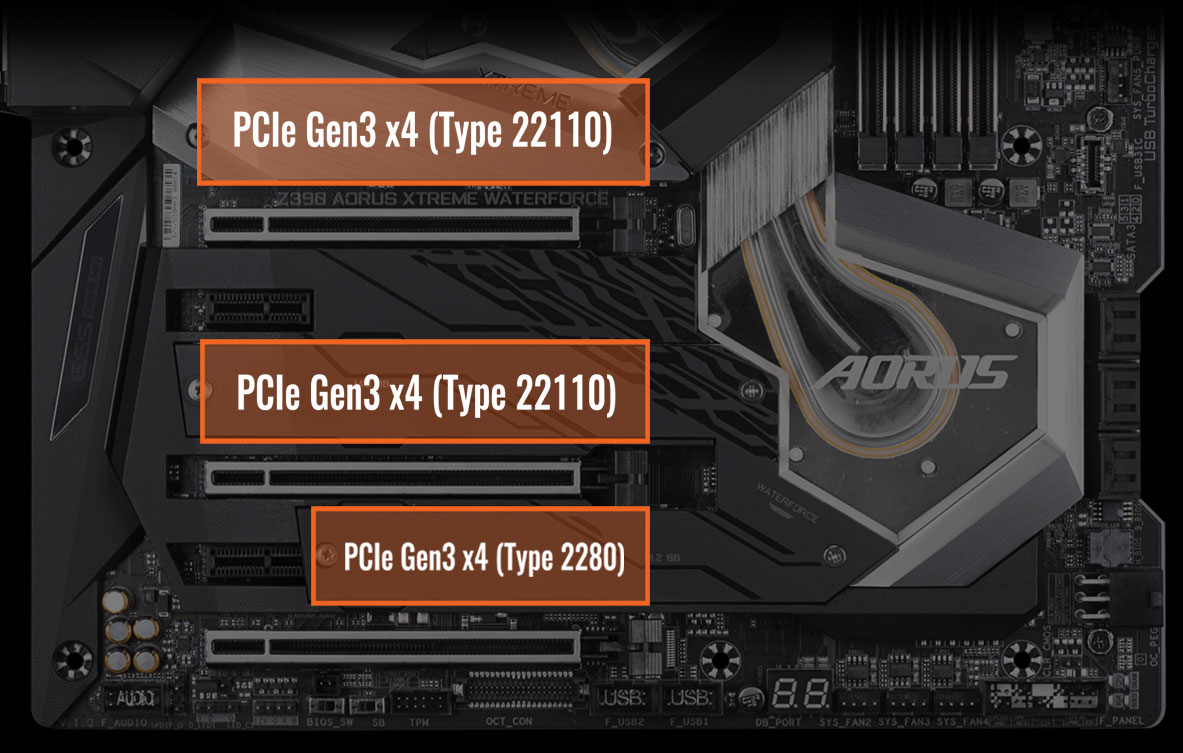

三組 NVMe PCIe x4 M.2 插槽設計
AORUS的M.2解決方案可支援PCIe及SATA架構M.2固態硬碟，提供前所未有的高速儲存效能。
支援3個NVMe SSD建構RAID 0磁碟陣列
將Gen3 x4 NVMe PCIe SSD的效能發揮到極致

Z390主機板提供業界最佳的NVMe儲存裝置相容性，為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外，AORUS獨特的線路設計，可以支援3個NVMe固態硬碟建構RAID 0磁碟陣列，讓系統的讀取速度高達3551 MB/s (Sequential Read測試項目)，讓AORUS主機板成為極致效能電腦獨一無二的選擇。

M.2 + M.2 + M.2
極致效能
連續讀取速度： 3551 MB/s
連續寫入速度： 3410 MB/s

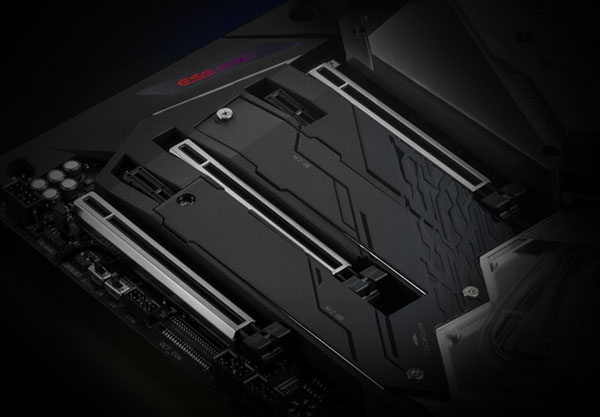

內建三組AORUS M.2散熱鰭片
完美發揮M.2 NVMe 固態硬碟的極致效能
為確保系統穩定運作，技嘉主機板獨特的的M.2散熱鰭片裝甲設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。
溫度上升會導致效能下降
內建新世代傳輸介面
旗艦產品總是需要為未來的規格最好準備，讓您的系統能夠與最新技術保持同步。 Z390 AORUS XTREME WATERFORCE 提供所有下一代網絡，儲存和WIFI連接，讓您更快速上手。

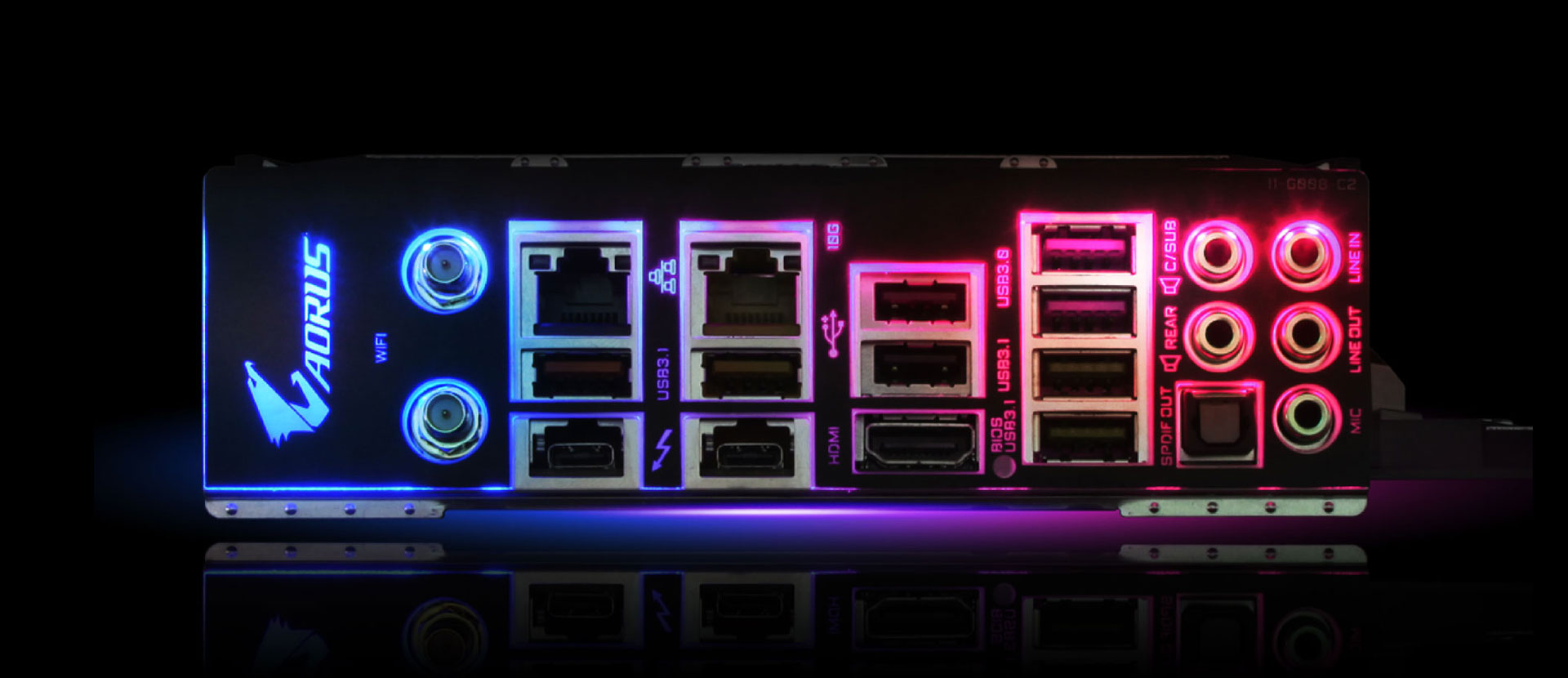

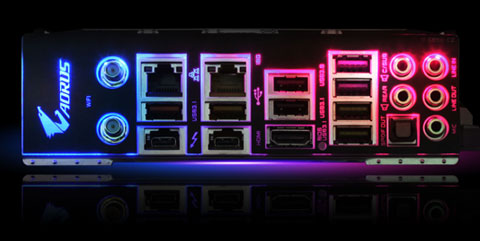

內建新世代傳輸介面
10GbE Base-T LAN
Intel® Thunderbolt™ 3
Intel® WIFI
AORUS Antenna
USB TurboCharger

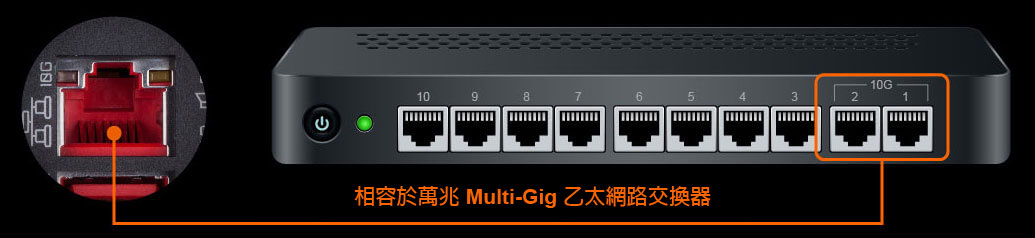

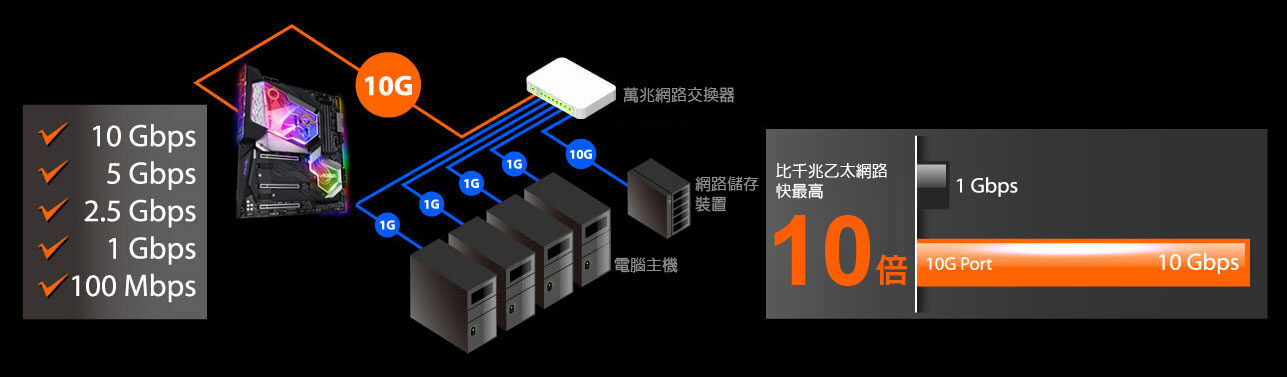

AQUANTIA® 萬兆乙太網路
支援新一代Multi-Gig 乙太網路技術
AQUANTIA® AQC107是一款高效能、相容性高的乙太網路控制晶片，除了可相容於10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度，更能提供高達萬兆乙太網路的網路連接，傳輸速度比一般千兆網路相比高10倍，非常適合媒體中心、工作站和遊戲玩家的超高網路速度需求。
支援Multi-Gigabit 技術
• 極致線上遊戲體驗，連接速度更快
• 向下相容於5 / 2.5 / 1Gbps網路
• 無需重新佈線
新世代40Gb/s 超高速Thunderbolt™ 3
雙Thunderbolt™ 3連接埠- 最快速的單一通道40Gb/s傳輸速度

採用Intel的Thunderbolt控制晶片，支援最新的Thunderbolt™ 3技術，USB Type-C™介面，提供各通道最高40 Gb/s 的超高頻寬，相較於上一代的Thunderbolt™ 產品技術，技嘉Z390 AORUS XTREME WATERFORCE 主機板可提供2倍的頻寬。除了大幅提昇傳輸頻寬之外，技嘉所採用的Intel Thunderbolt™ 3控制晶片也支援USB 3.1技術，提供更高速傳輸並向下相容於USB 3.0及USB 2.0等規範，為電腦玩家開創嶄新視野；而對DisplayPort 1.2協定的支援，更讓Thunderbolt™ 3規範成為重量級玩家不可或缺的技術。

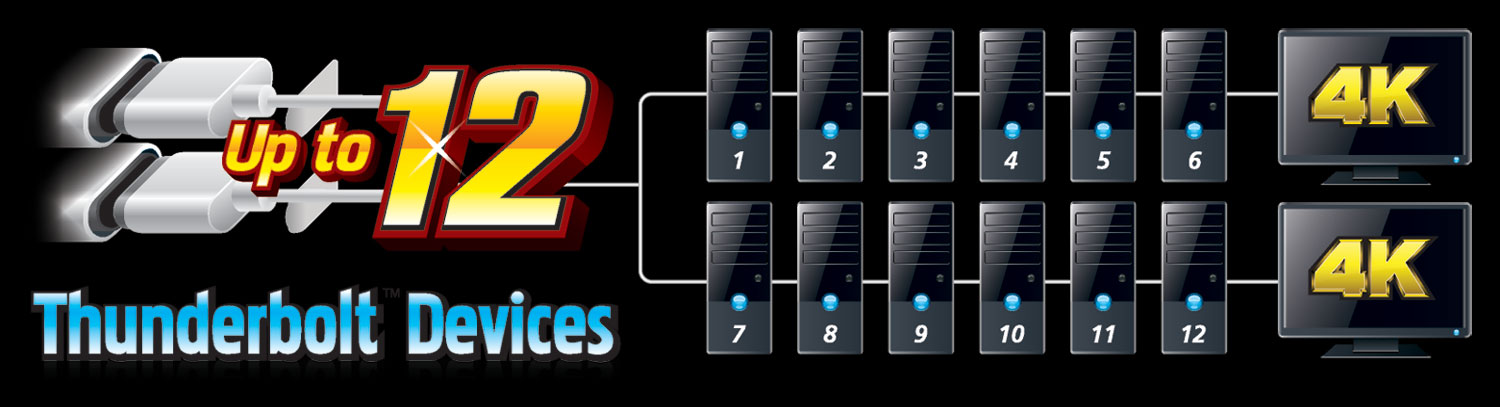

菊鏈式的串接多種外接裝置

技嘉Z390 AORUS XTREME WATERFORCE 也支援雙4K螢幕以60 FPS更新率進行超高解析度輸出，或單一螢幕5K超高解析度輸出。 除此之外，Thunderbolt™ 3 支援的USB Type-C™搭載Power Delivery 2.0等眾多革命性的創新功能，透過菊鏈式串接的架構，能讓Z390 AORUS XTREME WATERFORCE 的雙USB Type-C™設計連接多達12個外接裝置。


相容情況將依不同系統設定及裝置特性而有所差異。
超越千兆網路速度極限!
內建 Intel® 802.11ac Wave2 CNVi WIFI+藍芽 5

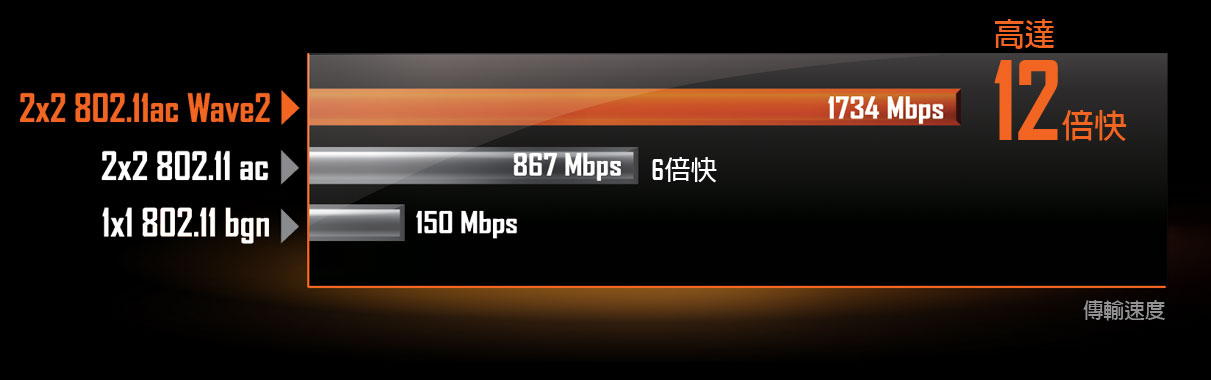

Intel 新一代 無線網路解決方案，支援802.11ac Wave 2 功能，可提供千兆等級無線網路速度，讓玩家享受順暢的線上影音、感受絕佳的遊戲體驗。不但提供兩倍於上一代技術的1.73Gbps超高連線速度，更能有效減少斷線及掉速的情況。 此外新一代藍芽 5技術可提供比藍芽 4.2高四倍的傳輸範圍，傳輸速度也大幅提昇。

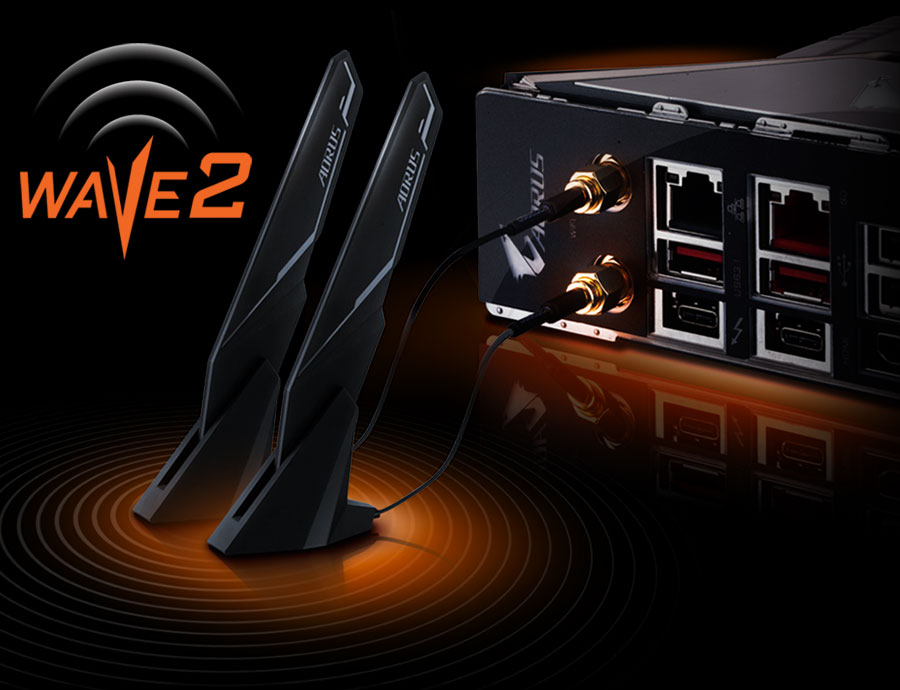

Intel WIFI模組組裝於機殼後窗示意圖

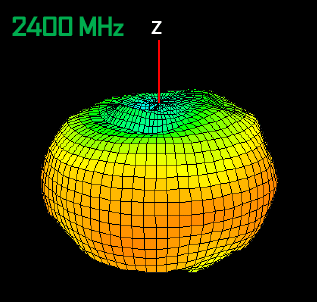

  1. 全新支持802.11ac 2.4GHz和5GHz的4dBi峰值訊號增益天線
  2. 相較於傳統天線設計，訊號強度提昇達2倍
  3. 兩支天線協同運作，具有智能天線功能，可接收最佳WIFI訊號傳輸
  4. 多角度傾斜和磁性底座，以獲得最佳訊號強度方向和位置

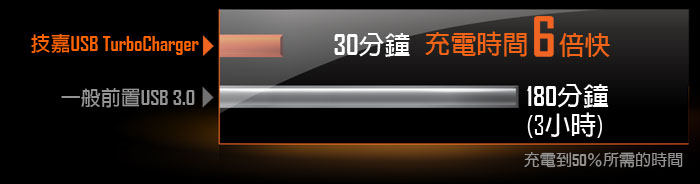

USB TurboCharger 閃電快充技術
技嘉獨家的USB TurboCharger閃電快充技術，讓玩家可以用驚人的速度為行動裝置充電，只要將機殼的前置USB Type-A連接線連接到主機板的USB TurboCharger連接埠，玩家便可透過前置USB 3.0介面，為具有QC 3.0的Android裝置和具有Apple Fast-Charge功能的Apple裝置快速充電，在30分鐘內將電力幾乎用罄的裝置充電到50％*。
* 充電時間會依手持裝置硬體設計有所差異，此外手持裝置電池容量、機殼前置USB3.0線路品質、系統省電設定...外在環境因素及設定也會影響充電速度。
終極美學概念
技嘉的工業設計團隊，從Z390 AORUS XTREME WATERFORCE 的雛形草創階段便經過長時間的構思，並歷經無數的討論及更多的細節調整，讓風格完整浮現，讓效能怪獸也有典雅優美的一面。
終極美學概念
RGB FUSION 2.0

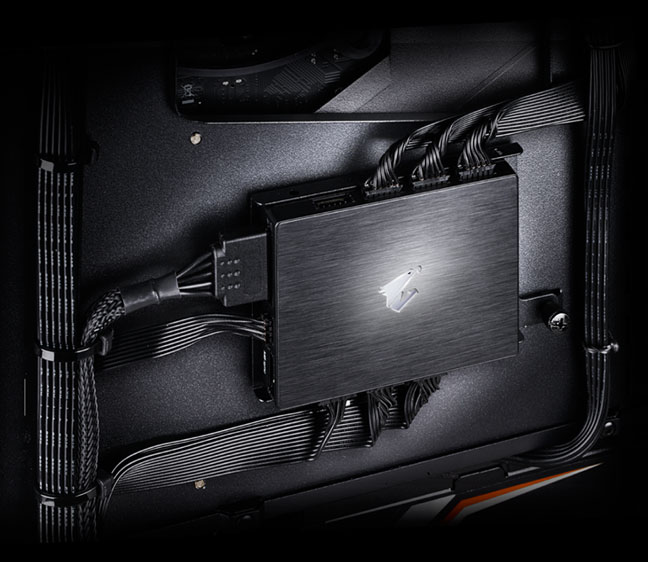

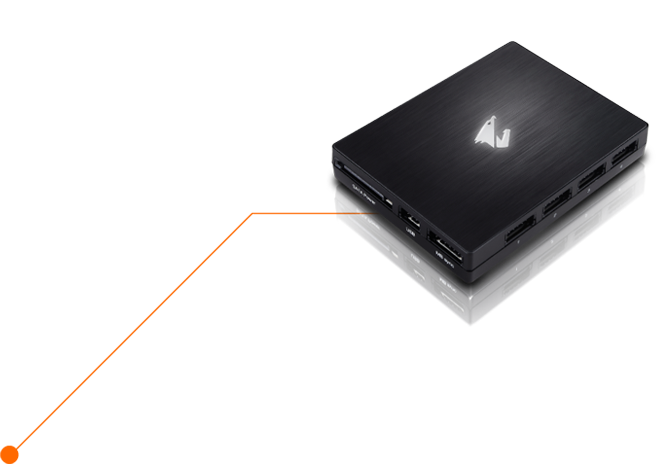

AORUS RGB FAN COMMANDER

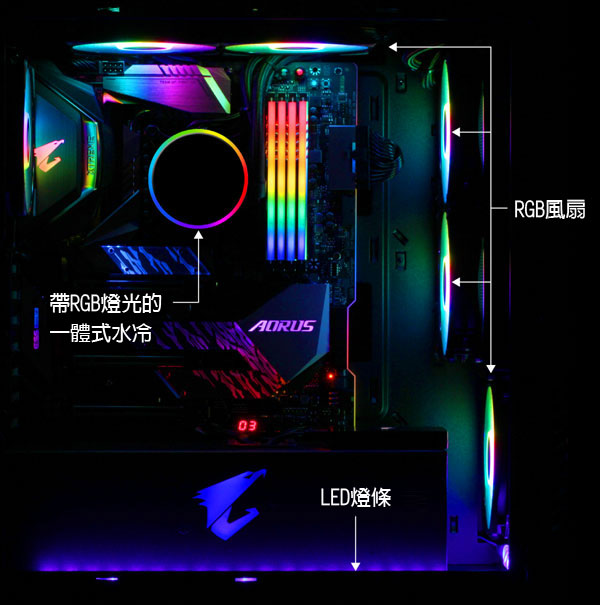

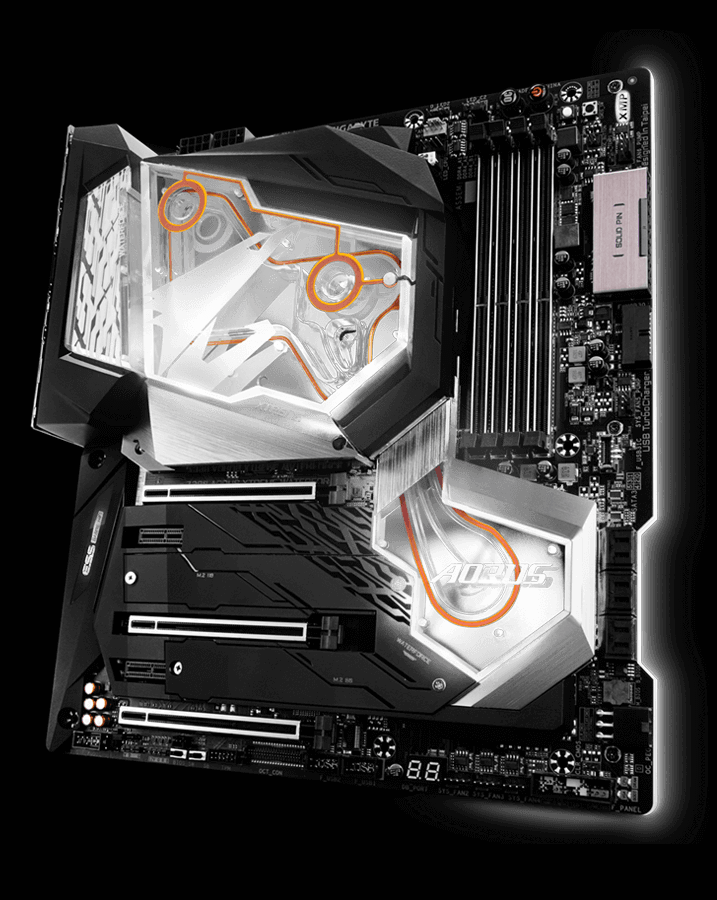

多區多彩展示設計
技嘉主機板提供比以往產品更多的可客製化LED燈，讓玩家擁有更全面的LED燈控制權，以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0應用程式，玩家以依據自己的需求及喜好，控制主機板上的所有LED燈。
備註: 燈光呈現僅為模擬展示，實際效果則依型號不同而有所差異。
透過內建操作簡易的直覺式介面， RGB Fusion 2.0 提供更好的燈效調整解決方案，讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置，玩家可以個人化自己的電競主機，除了可以充分展現個人風格，更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外，最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動，為您帶來最具沉浸感受的遊戲體驗。
輕鬆一按立即同步
依據個人需要進行進階控制

  1. 獨家附贈的配件讓專業機殼改裝玩家更得心應手
  2. 8個混合風扇接頭
  3. 8個RGB LED接頭
  4. 8個數位可編程LED接頭
  5. 2個擴充溫度感測器
  6. 2個USB 2.0接頭，可擴充連接其他USB RGB設備
  7. 所有風扇接頭和RGB /數位可編程LED接頭均可獨立控制轉速和燈光模式
  8. 精巧的尺寸和磁性底座，易於安裝在機殼內

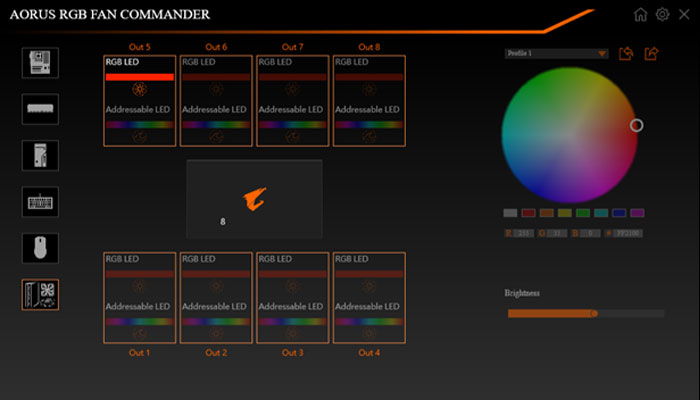

透過RGB FUSION 2.0 及Smart FAN等應用程式，完美控制連接到AORUS RGB FAN COMMANDER的風扇及燈條。

  1. 根據您的需求單獨控制並管理8組風扇的轉速，確保您的系統可以在效能、靜音及酷冷間取得最佳平衡。
  2. 使用RGB FUSION 2.0 應用程式讓多達16個燈光設備與系統及其他周邊周邊連動顯示燈光效果。
高傳真音效系統
還覺得主機板的整合型音效只是"基本的聲音輸出"而已嗎? 我們在Z390 AORUS XTREME WATERFORCE 內建了廣泛運用在Hi-Fi高傳真的音效卡的各種頂級音效元件，提供最清晰通透的音效輸出，確保玩家可以獲得最佳的音效體驗。

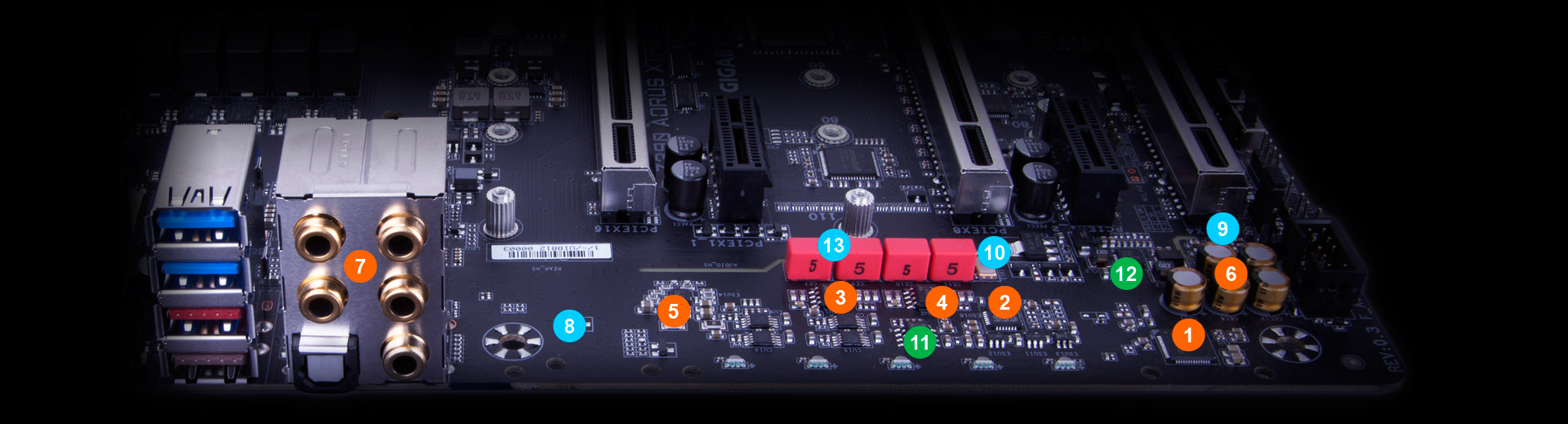

高傳真音效系統
音效訊號處理
數位音效
高傳真音樂
提供環繞聲音頻和啟用DSD音樂播放
數位/類比轉換晶片

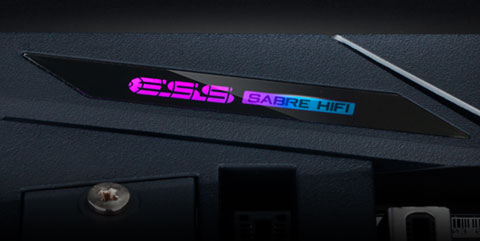

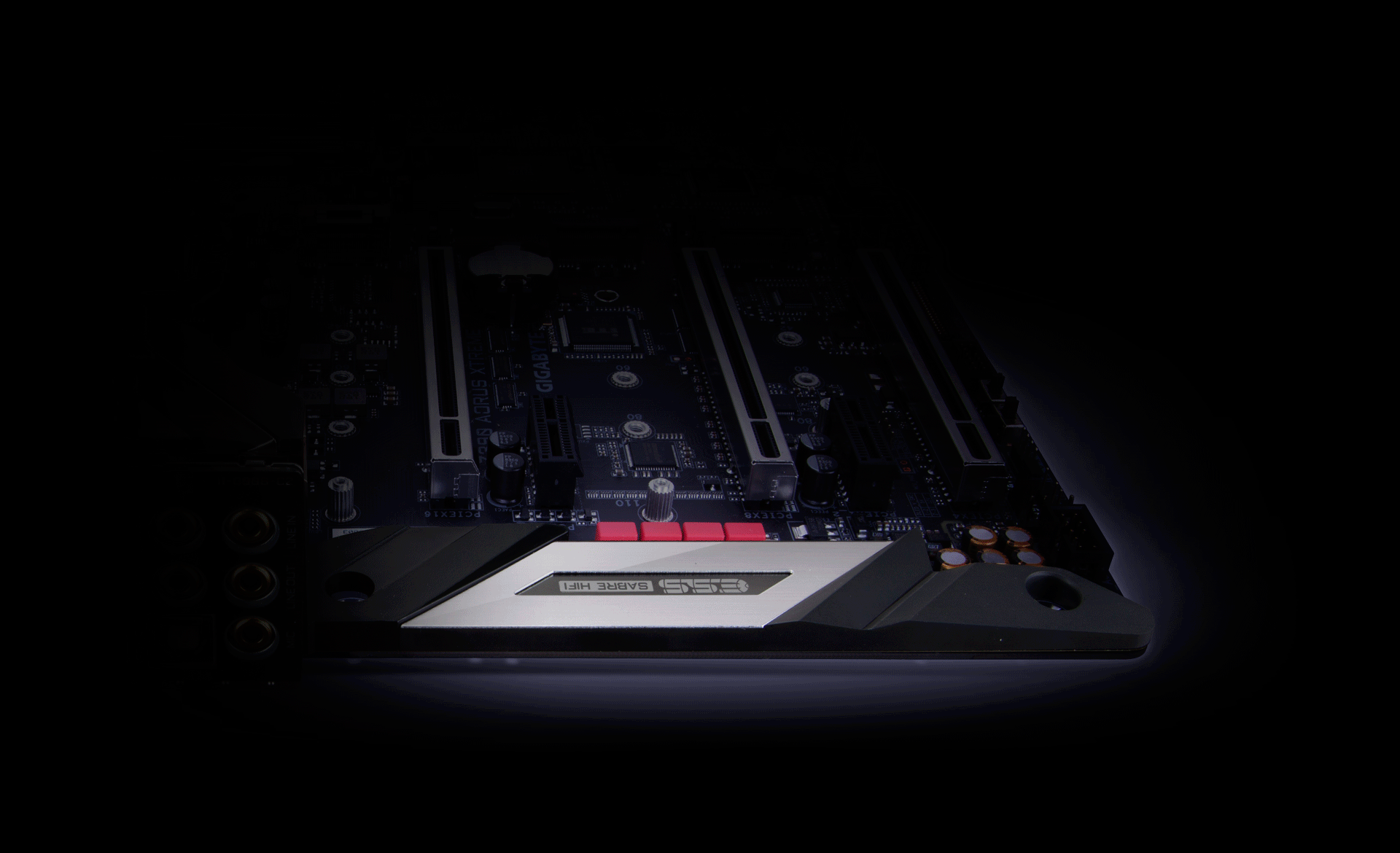

ESS SABRE DAC晶片
Hyperstream 動態範圍 (DNR 127dB)
高解析音樂 (32位元, 192KHz PCM)
世界最佳總諧波失真 (THD+N -120db)
左右聲道分離平衡處理
左右聲道各自進行類比訊號處理，透過內置平衡音頻設計
獲得最大的立體聲音質和高質量的訊號傳輸
音效訊號放大
TI Burr-Brown™ 音效放大晶片
低立體聲串擾，提供高功率輸出
音響級電容
還原真實聲音
通透音效輸出
鍍金音效接頭
耐腐蝕與抗氧化
音效訊號最佳化
防噪電路設計
插拔音效插孔時，防止出現噪音
自動阻抗感應
可自動調節6到600Ω的耳機至正確的輸出功率
精準的TXC振盪器
提供精準的數位/類比音頻轉換。
音響級電容
知名的WIMA電容用來處理訊號回饋，以提供更通透、平衡的聲音。
純淨音效供電
獨立類比電源
為音效元件提供純淨的類比電源，以確保最小的噪音量。
電力淨化設計
提供數位類比轉換時的純淨供電
超耐久
技嘉主機板的耐用性和高品質的製造工藝廣受好評。 當然我們也將這樣的好技術使用在Z390 AORUS XTREME WATERFORCE 身上。仔細審視這片主機板，您除了可以找到各種最好的組件，更能看到我們特別針對每一個插槽進行強化，使這片主機板的每個部件都為堅固耐用做出完美的詮釋。
超耐久
Solid Pin
3XPCIE Armor
4XMemory Armor
Q-Flash Plus
超耐久™ PCIE插槽防護裝甲
業界領先的超耐久™PCIe插槽防護裝甲
技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計，可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。

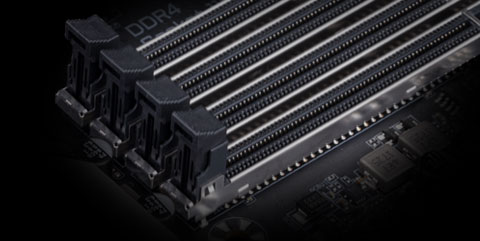

超耐久™記憶體強化裝甲插槽

AORUS主機板獨家單片式超耐久金屬防護設計，除了可以防止PCB的變形及扭曲之外，還可以降低電磁干擾。

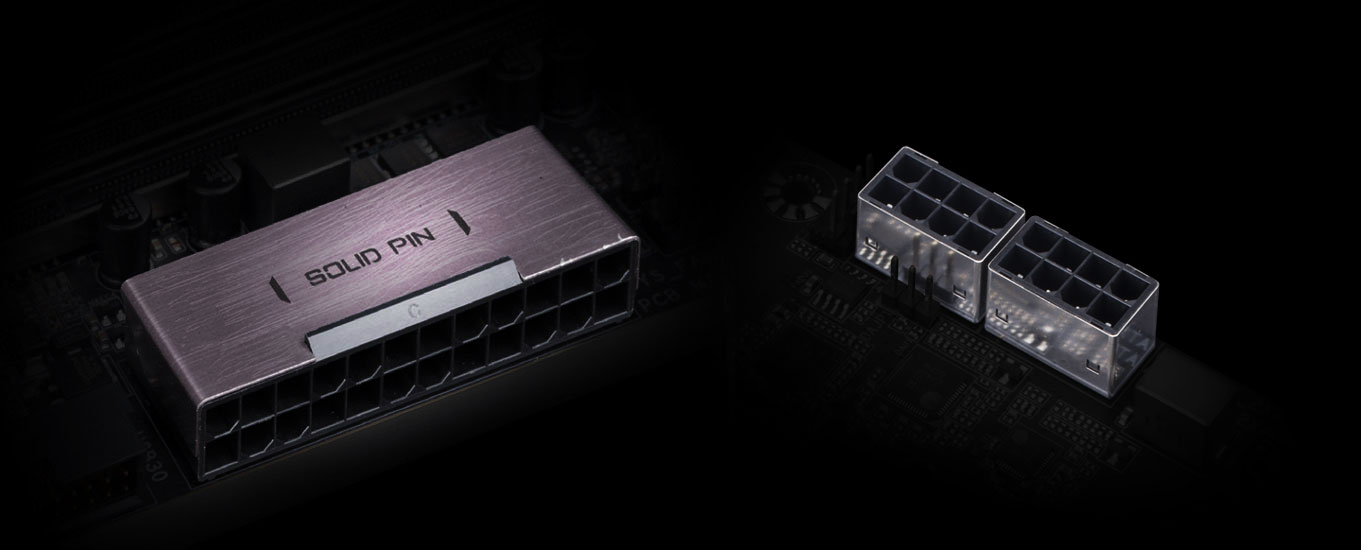

實心針腳電源接頭設計
AORUS Z390系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 8pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。

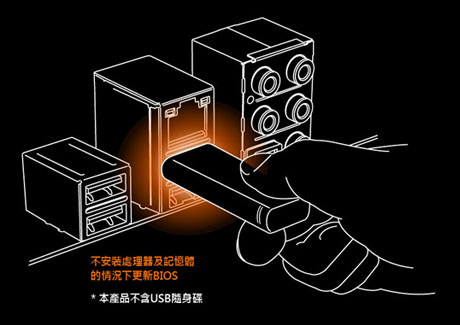

CPU-Free USB BIOS Updates

AORUS Q-Flash Plus可以協助玩家在不裝設處理器及記憶體的情況下，透過USB隨身碟為您的主機板更新最新的BIOS。

即便沒有處理器、記憶體等硬體設備下，您仍可以透過Q-Flash Plus技術來更新AORUS主機板的BIOS，您只需要將下載下來的最新BIOS儲存到FAT或FAT 32格式的隨身碟，並將BIOS更名為GIGABYTE.bin，之後把隨身碟插在主機板上特定的USB插槽並開機，系統便會自動更新BIOS，藉由EC控制晶片與LED燈的閃爍狀態，便可輕鬆完成BIOS更新、正常啟動系統。

技嘉BIOS和應用程式
好的軟體搭配完美的硬體設計協同運作，才能創造出絕佳的使用體驗。 Z390 AORUS XTREME WATERFORCE 附贈多款實用且易於操作的軟體，幫助玩家更精準地掌控主機板及系統的各項運用。
技嘉BIOS和應用程式
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
全新使用者介面設定
全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。
最佳化記憶體安裝狀態提醒
當玩家安裝兩組記憶體，卻以單通道模式運作時，跳出警示訊息，提醒玩家變更安裝設定。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖，清楚地顯示每個負載線校準設定。
APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。
System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
