設計概念

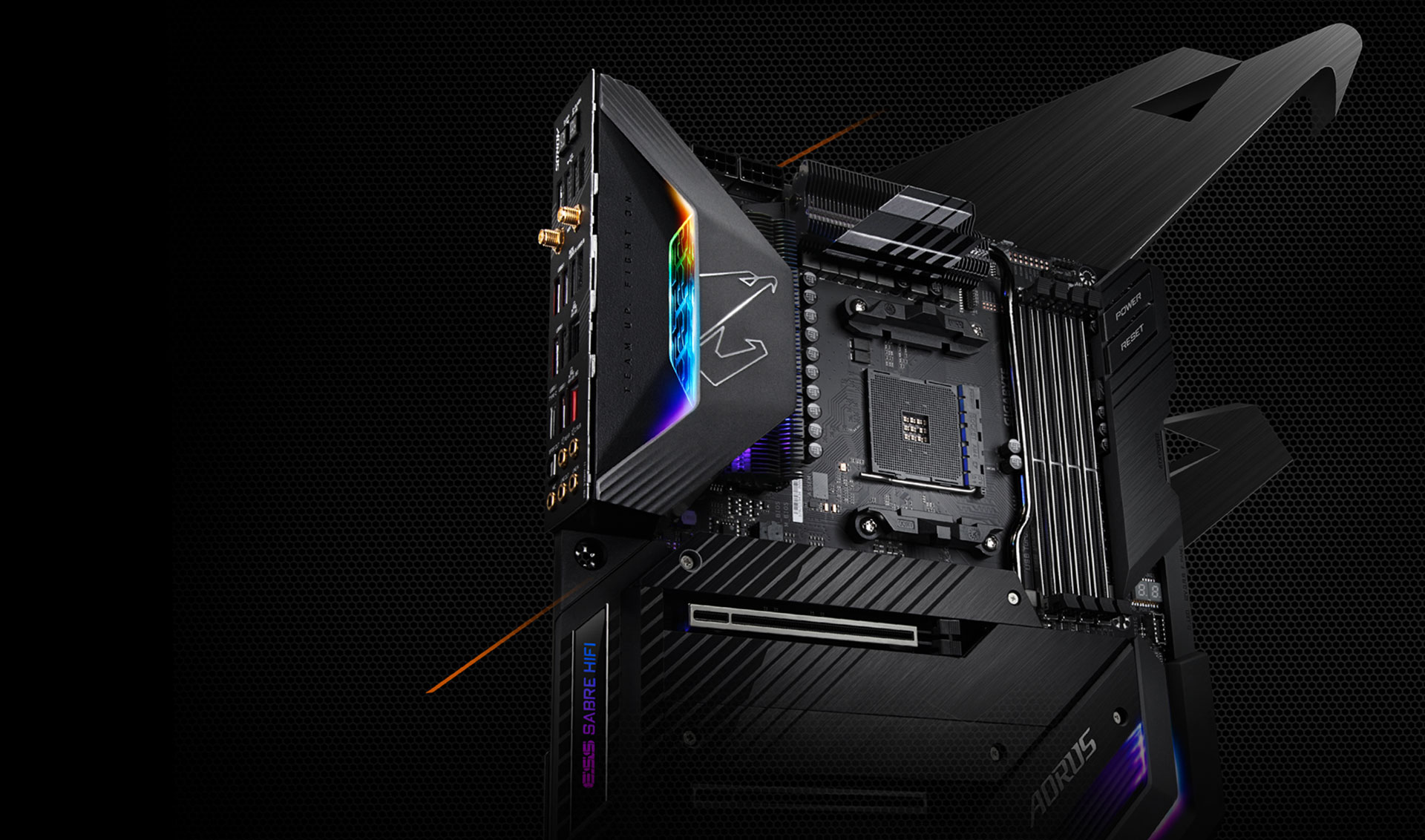

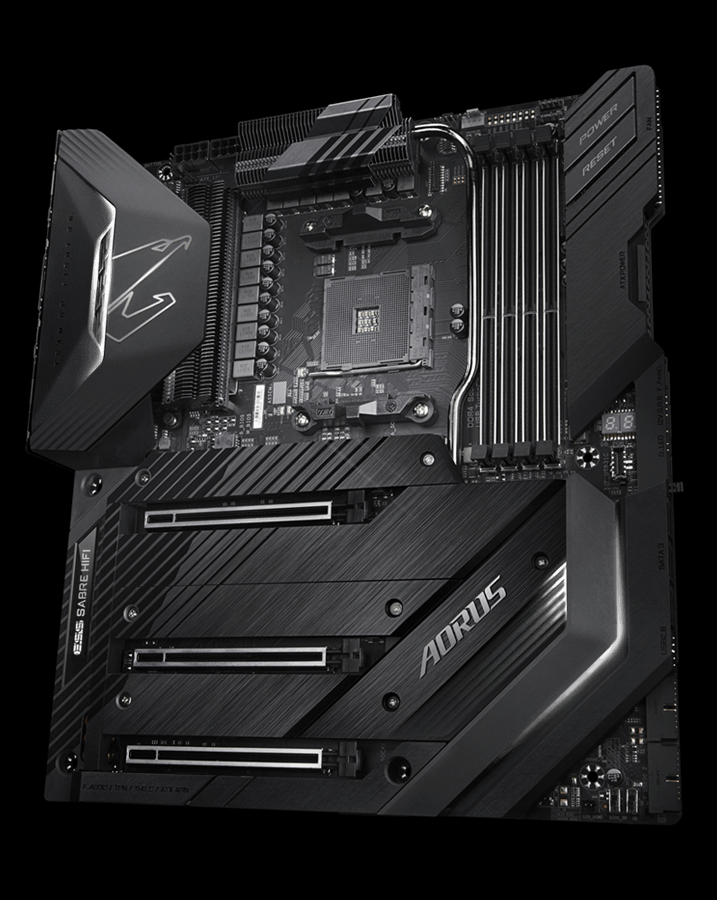

搭載創新的設計、先進的功能、最極致的美學、頂尖的散熱設計,並輔以下一代網路連接,沉浸式高傳真音效系統。 X570 AORUS XTREME再一次定義旗艦主機板的標準。

1
直出式16相Infineon全數位VRM設計
• 8層低損耗PCB並針對PCIe 4.0線路最佳化
• 2倍銅電路板
2
Intel® WiFi 6 802.11ax 2T2R和藍牙5技術,附贈兩組高增益AORUS天線
3
Intel® i211AT 千兆乙太網路
• 搭載cFosSpeed網路最佳化技術
4
AQUANTIA® 10GbE BASE-T乙太網路
5
全板被動式散熱裝甲設計
• Fins-Array
• 直觸式熱導管
• 5 W / mK LAIRD導熱片
• NanoCarbon背板
• 3組M.2散熱片設計
6
3組M.2連接器
• PCIe 4.0/3.0 x4
• 搭載3組散熱裝甲
7
AMP-UP音頻
• ALC 1220-VB音校控制晶片
• ESS 9218 SABRE DAC
• 發燒友推崇的高階音效電容
• 鍍金音效接頭
08
RGB FUSION 2.0
• 2個數位(可控制式)LED燈條電源插座
• 2個RGB LED燈條插座
• RGB FAN COMMANDER
09
支援AMD Ryzen™系列處理器
• 雙通道DDR4,4組內建超耐裝甲的記憶體插槽
10
實心針腳電源接頭設計
• 1個24-pin ATX主電源插槽
• 2個8-pin ATX 12V電源插槽
• 1組6 pin PCIe電源插槽
11
可替換式設計DualBIOS™ 技術
• Q-Flash Plus
• DualBIOS切換開關
12
前置USB 3.2 Gen2 Type-C™擴充接頭
13
PCIe 4.0 Turbo B-Clock 晶片
14
PCIe 4.0 x16 / x8 / x4插槽
• 3組超耐久™ PCIE插槽防護裝甲
15
USB極速快充功能
完美支援AMD Ryzen™ 3000系列處理器
技嘉X570 AORUS電競主機板採用AMD X570晶片組,支持最新第三代AMD Ryzen™ 3000系列處理器,而全新的工藝設計更讓玩家可以進一步感受技嘉對新產品設計的用心。技嘉X570 AORUS電競主機板內建豐富功能,其中PCIe 4.0及USB Type-C™ 等介面,搭配先進的音效、超高速乙太網路和超先進無線網路設計,不但能滿足玩家對效能、音效及資料傳輸的各項需求,此外全新的電源及散熱設計,可將AMD最新AM4平台之第三代及第二代系列AMD Ryzen™處理器的效能及功能發揮到極致,並提供玩家最佳使用體驗,絕對是建構優質電競平台的最佳選擇。
AMD StoreMI 技術
技嘉X570主機板搭配AMD StoreMI技術,將激發您電腦的最大潛力。AMD StoreMI加快了傳統儲存裝置的的效能以縮短電腦啟動時間並強化使用者的整體體驗。 這款簡單易用的應用程式可以將SSD固態硬碟的速度與HDD傳統硬碟的高容量整合成單一儲存裝置,並提高讀/寫速度,提供媲美SSD固態硬碟的效能,讓電腦的儲存效能大幅提升,立即化身為高效能系統。

AMD StoreMI特點:
• 整合固態硬碟及傳統硬碟,讓電腦操作體驗更為快速、順暢與簡單
• 從系統開機到開啟應用程式,全面提升電腦的回應速度
• 不需額外成本便能讓單一磁碟兼具固態硬碟的效能與傳統硬碟的容量
• 智慧學習機制能記錄使用者的電腦操作模式,加速關鍵檔案讀取速度

詳細資訊請參考AMD官方網頁: https://www.amd.com/zh-hant/technologies/store-mi

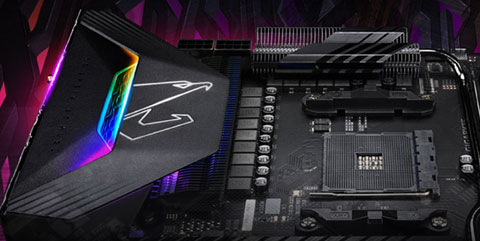

極致的供電設計

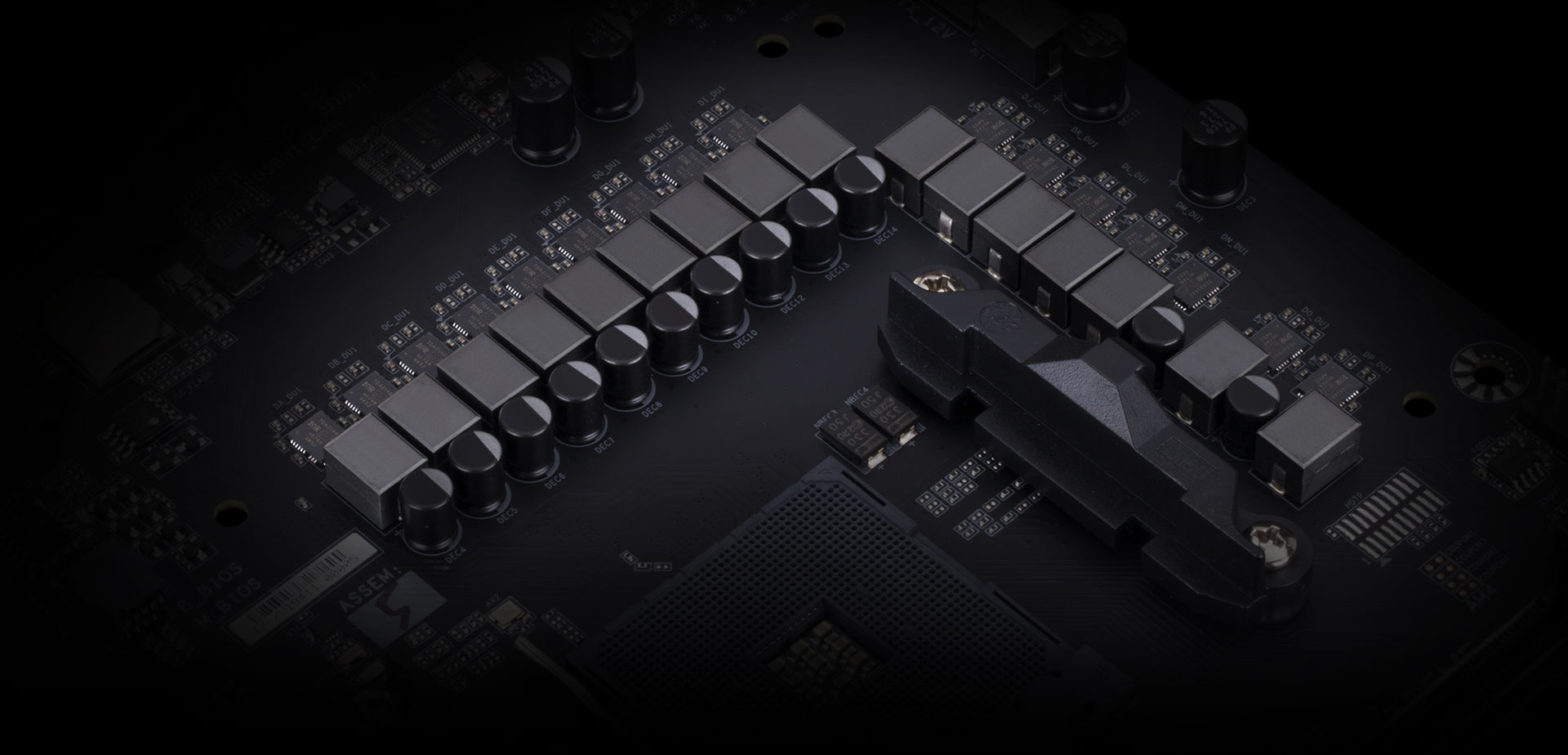

為了釋放第3代AMD Ryzen™處理器的全部潛力,主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力,X570 AORUS XTREME是真正能掌控新處理器野獸般效能的主機板。
極致的供電設計

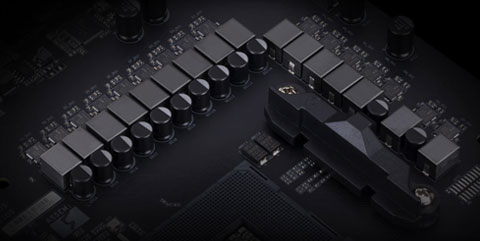

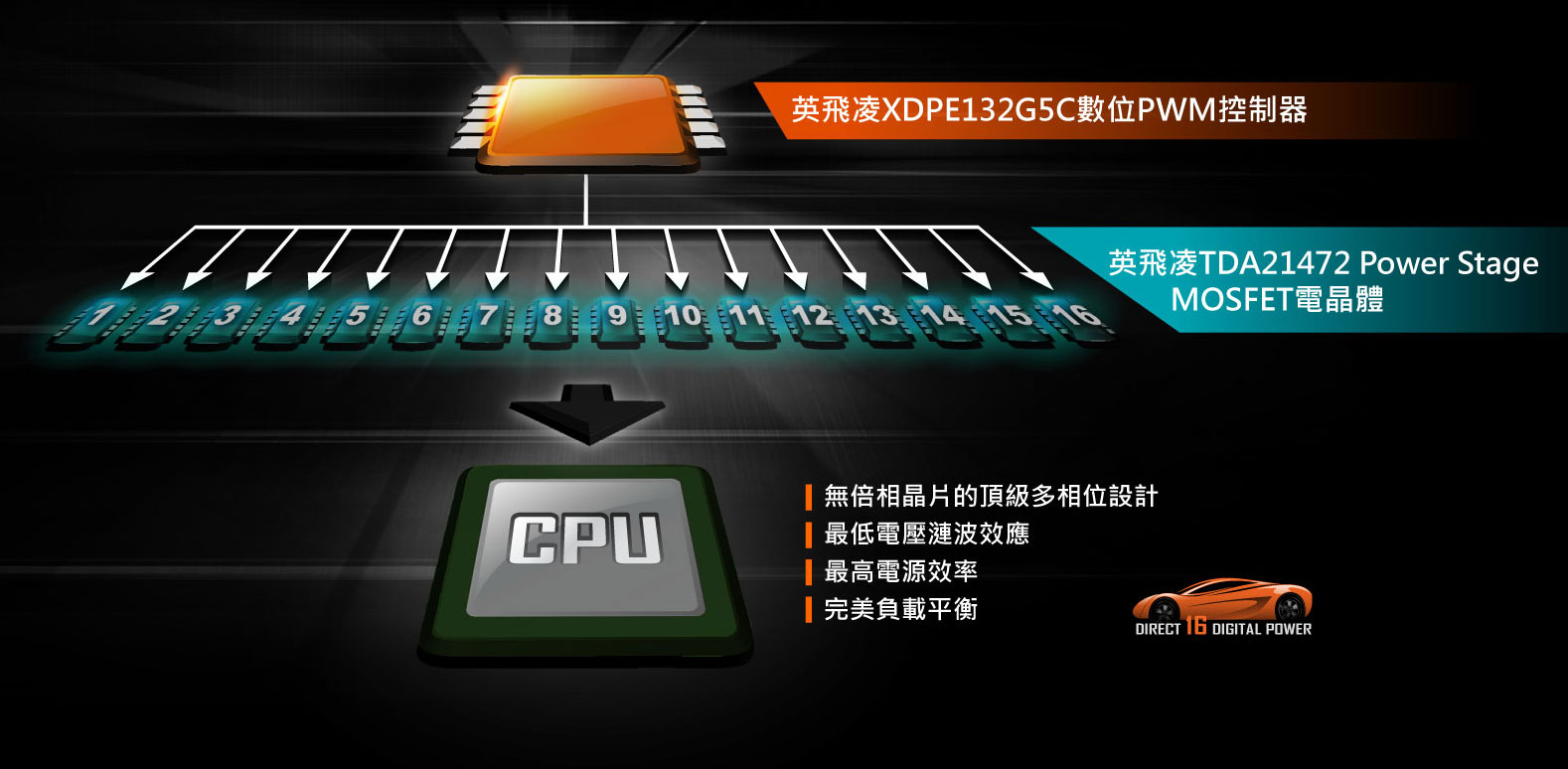

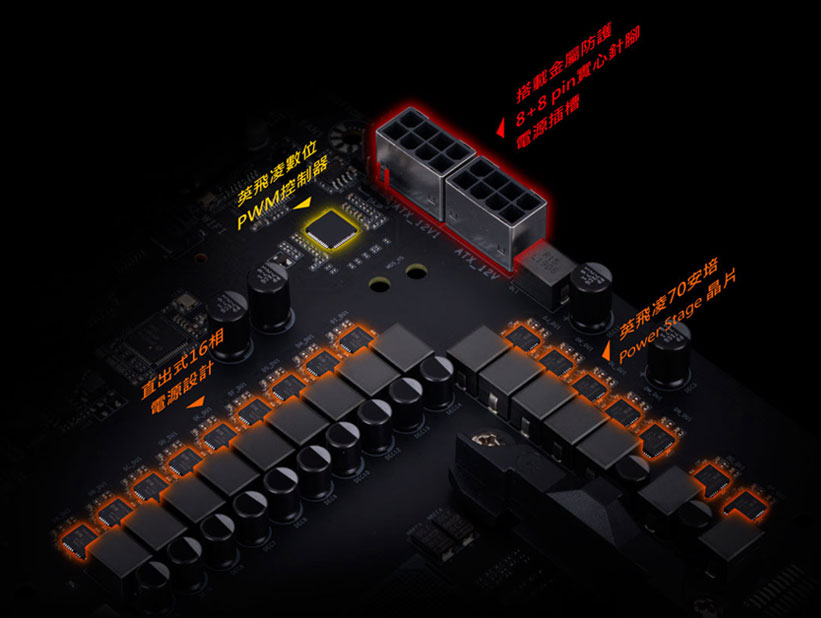

16相直出式全數位電源設計
電源架構

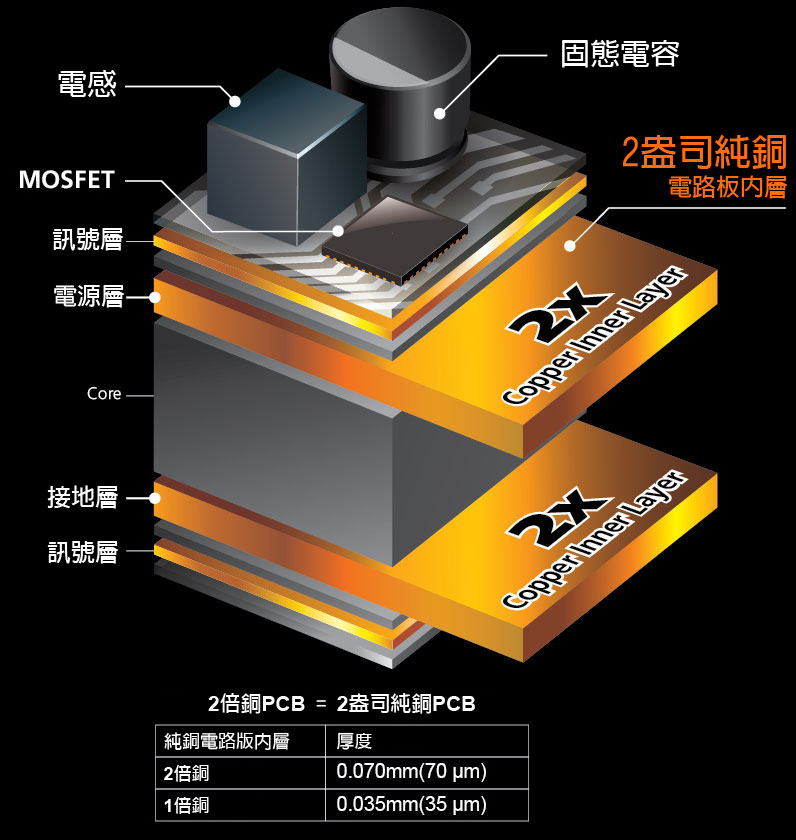

2倍銅電路板

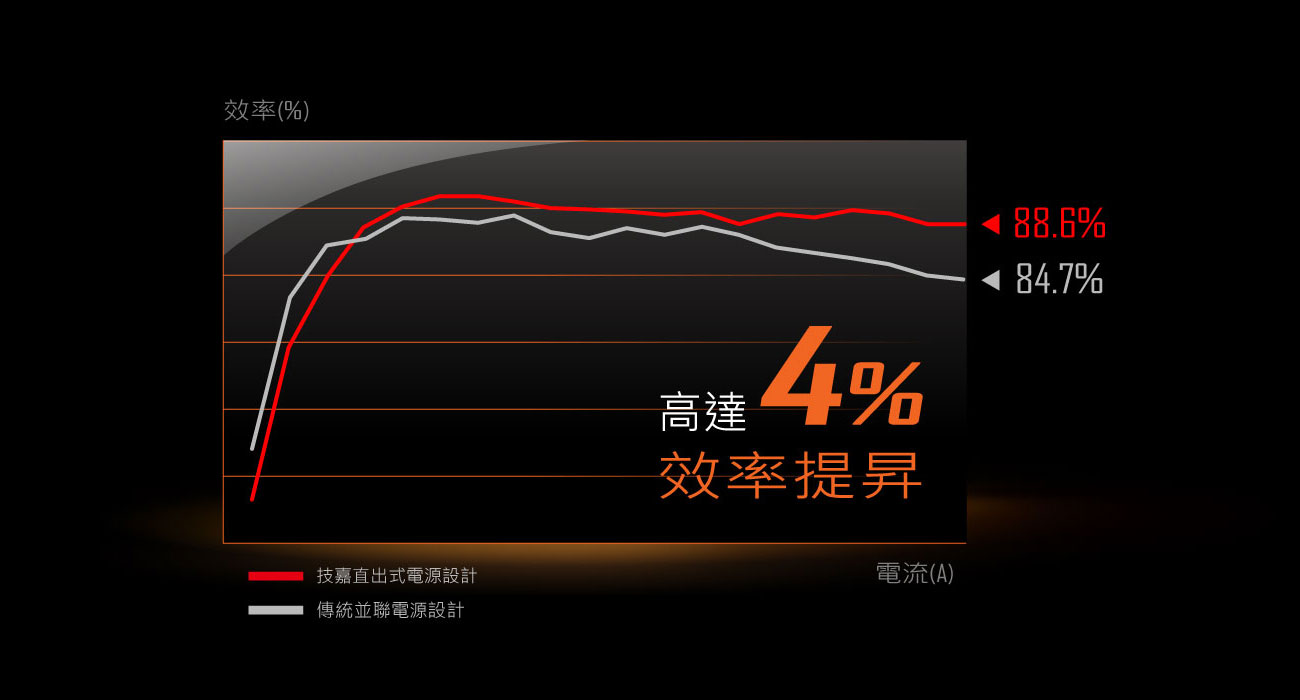

電源效率及電壓漣波效應圖表
技嘉獨家兩倍銅電路板設計,提供電源相位與零組件之間足夠的電力,以掌控比一般負載更高的電力需求,並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
全板被動式散熱裝甲設計
X570 AORUS XTREME採用前所未有的創新散熱設計,確保電源模組、處理器、晶片組、固態硬碟等組件在滿載運作或遊戲進行下,維持穩定性和低溫。
全板被動式散熱裝甲設計
散熱設計
直角接頭設計
奈米碳背板
噪音檢測
16組混合風扇接頭
1. Fins-Array
與相同尺寸的傳統散熱片相比,Fins-Array設計的散熱面積增加了300%。
2. 直觸式熱導管
熱導管直接與PowlRstage 和X570晶片組接觸,有助於在Fins-Array散熱片和X570晶片組散熱片之間的熱量傳遞。
3. 鋁質金屬裝甲
鋁質IO 上蓋設計,兼具時尚外型與散熱效果。
4. 三組PCIe 4.0 M.2 散熱片
加大的M.2散熱片設計可防止新一代PCIe 4.0 固態硬碟因為運作溫度過高而造成效能不佳的狀況。
5. 高導熱係數背板導熱墊
透過使用1.5mm厚,5W/mK 的LAIRD導熱墊,同時傳輸比一般導熱墊多2.7倍的熱量
6. 奈米碳塗層散熱底板
在奈米碳塗層的高導熱係數散熱能力的加持下,強化整體散熱效果。
7. 直角設計連接器
X570 AORUS XTREME主機板上超過九成的連接器特別採用90度轉角設計,有利於裝機時整線及機殼內的風流傳遞。
8. X570 晶片組散熱片
藉由多層散熱片搭配熱導管組成,並與Fins-Array散熱片連接,透過繁複的工序設計下的散熱器,可確保X570晶片組在運作時常保涼爽安靜。

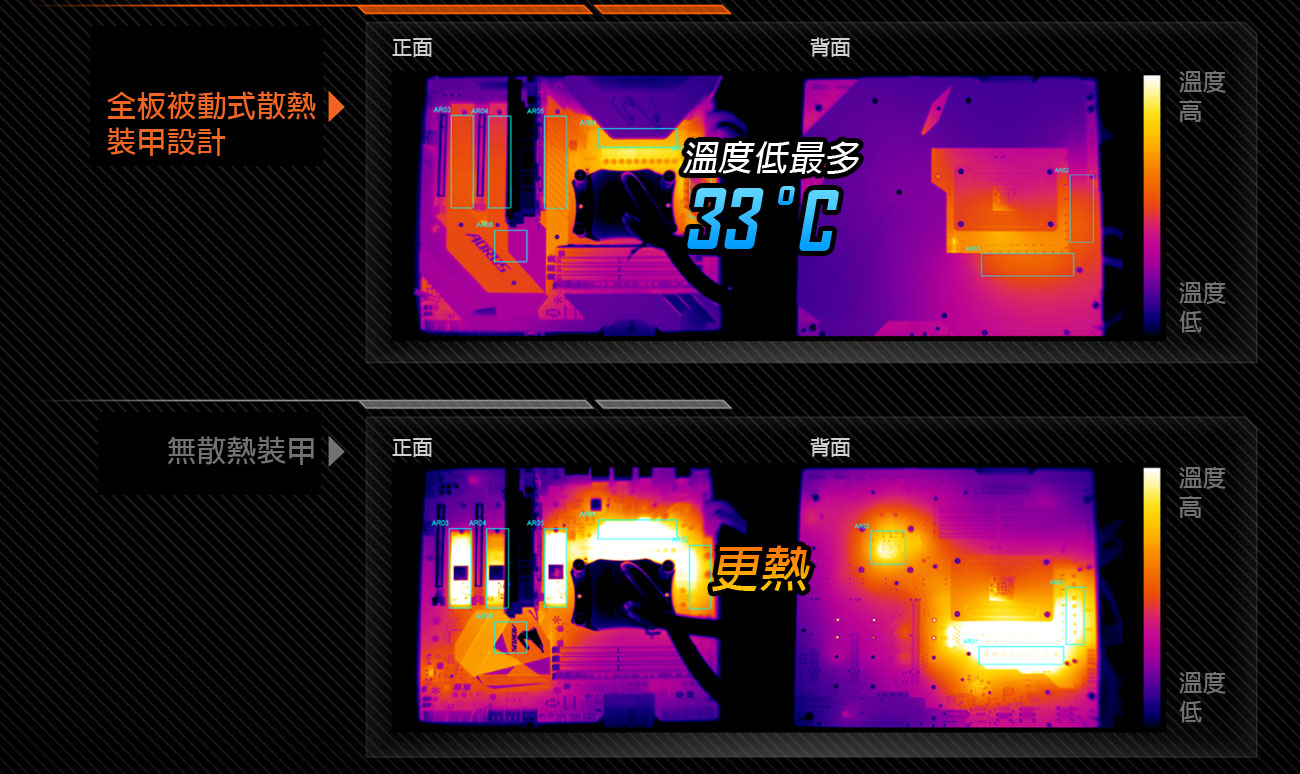

散熱效能

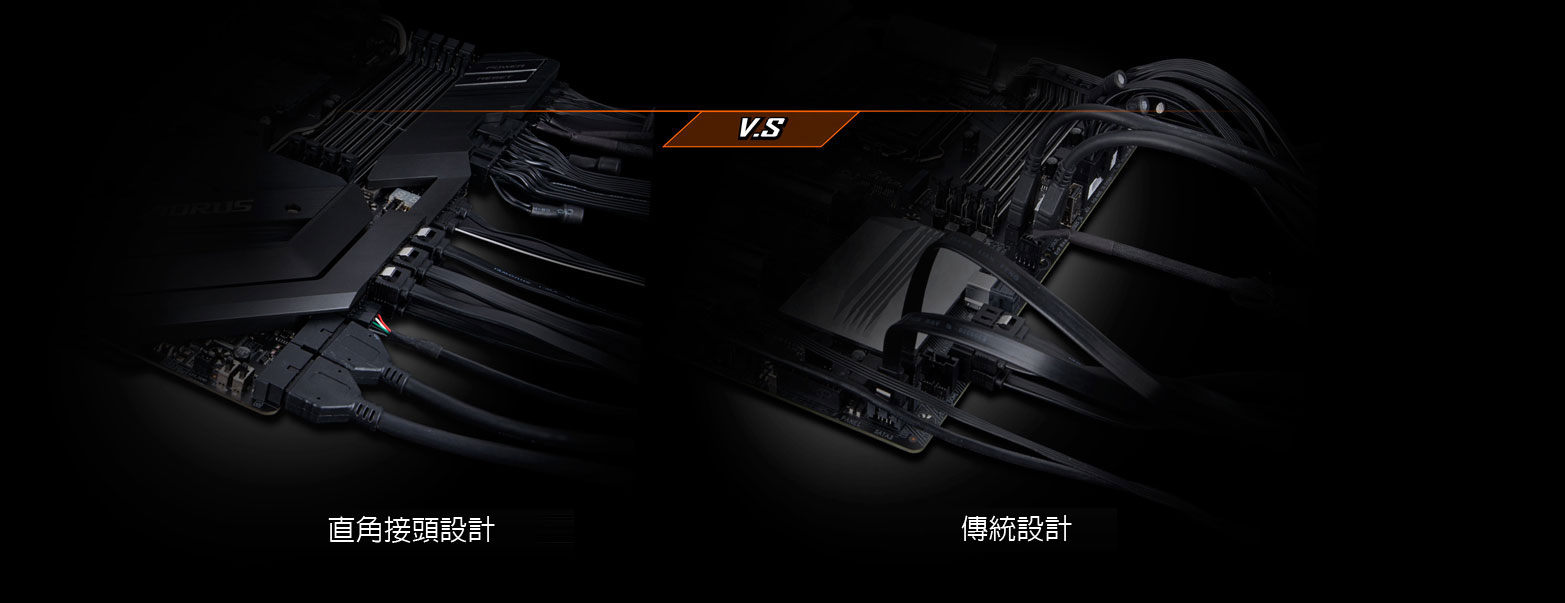

直角接頭設計
X570 AORUS XTREME採用革命性的直角接頭設計。主機板上90%的接頭和連接器都已90度轉向配置,並重新定位到電路板的單一側。這個前所未有的設計,讓玩家在電腦組裝時可以更輕鬆的整線,同時機殼內的氣流傳導也可以順暢,進一步強化整機系統的散熱效果。

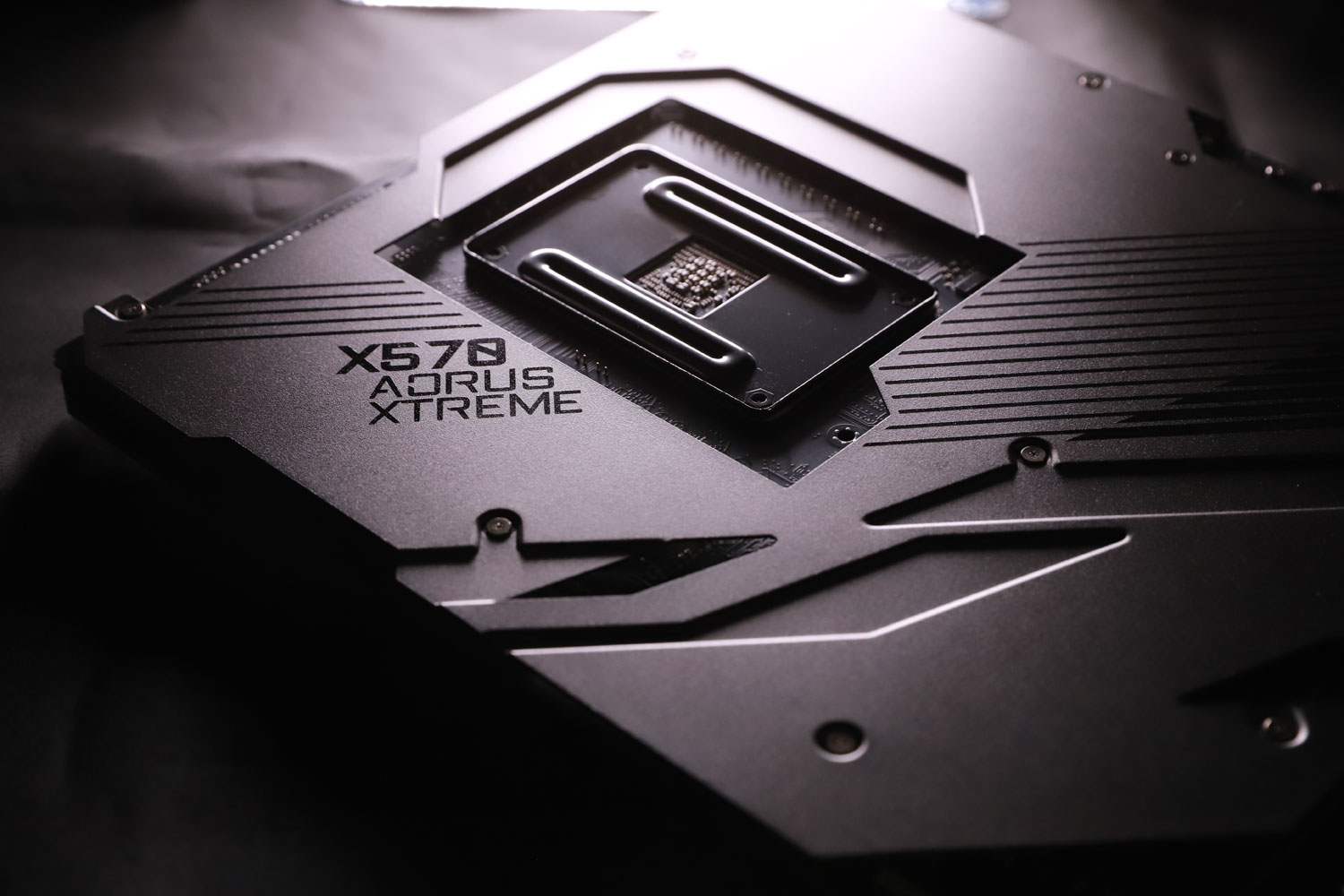

  1. 以鋁質散熱背板代替傳統的鐵質底板,提供3倍的導熱性。
  2. 透過靜電吸附處理,將一層超薄的奈米碳塗覆在金屬背板上以增強傳導輻射散熱能力。
  3. 熱導管搭配高導熱係數背板導熱墊,將熱量從背面PWM元件產生的廢熱傳遞到散熱背板,加上奈米碳塗層的被動散熱能力,強化整體散熱效果。
  4. 有效地將PCB背部的PWM元件溫度降低10%。

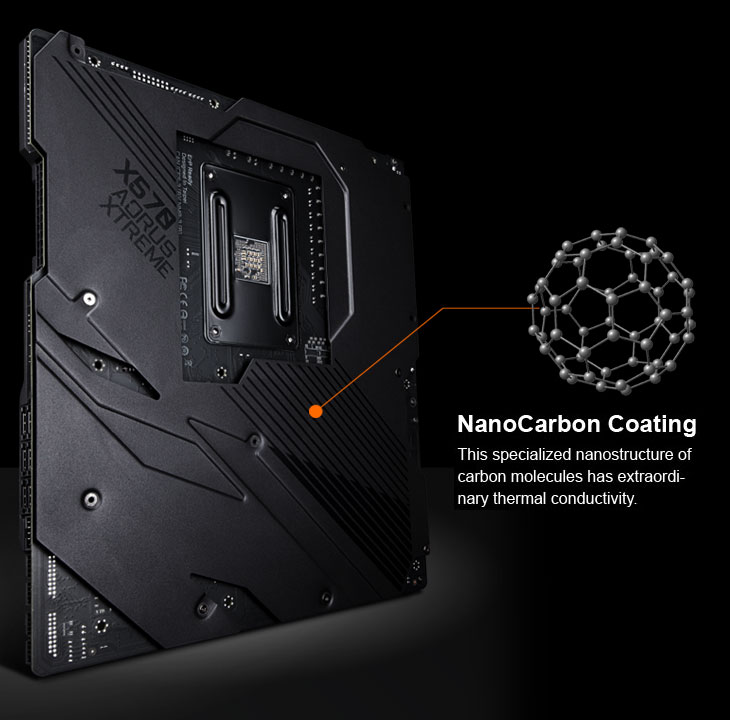

奈米碳散熱塗層
這種特殊的碳分子納米結構具有非凡的導熱性。
噪音檢測
透過新的噪音檢測功能,您可以隨時監控所有設備的噪音等級,包括風扇、處理器散熱器、顯示卡等,您可以確定風扇轉速需要多快。附贈的噪音檢測電纜不包含任何錄音功能,它只是在保護您的隱私的同時檢測聲壓。
無與倫比的效能
渴望更好的表現? X570 AORUS XTREME的極致效能設計,除了搭載PCIe 4.0線路設計,還支援高頻率XMP記憶體及SSD高速運作的過熱防護,確保您的整機系統獲得更全面的效能提昇。
無與倫比的效能

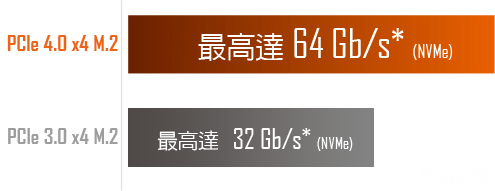

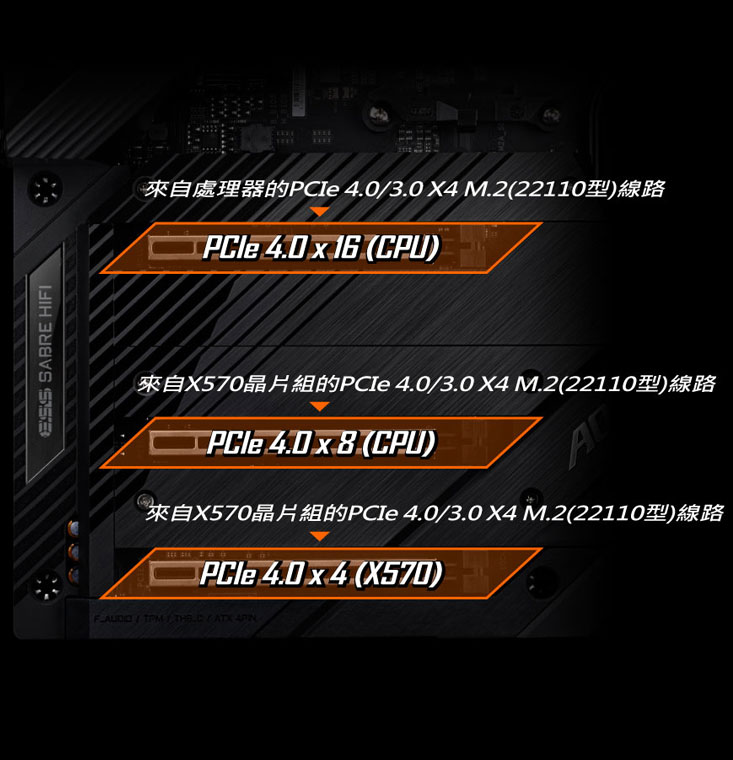

PCIe 4.0 設計
XMP 4400+
3組 M.2 PCIe 4.0 x4
3組 M.2 散熱裝甲

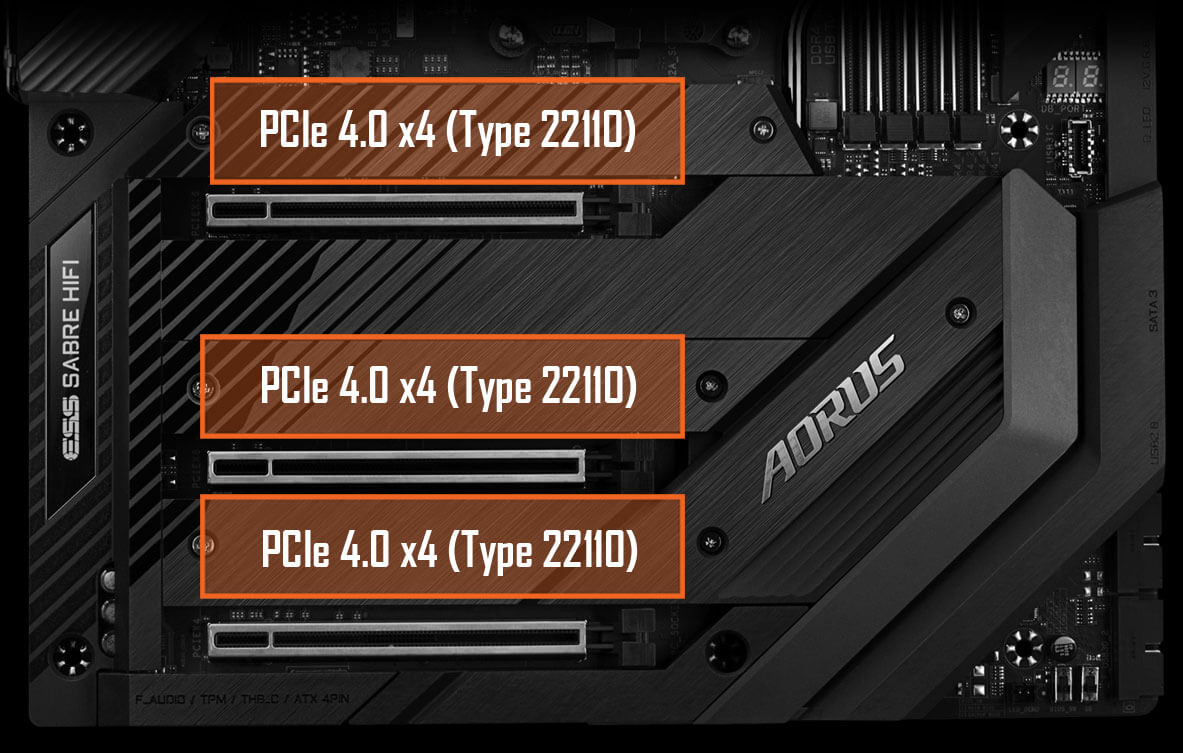

三組 NVMe PCIe x4 M.2 插槽設計
AORUS 電競主機板,專注於為希望發揮系統最佳儲存效能的玩家提供最佳的M.2技術。
支援3個NVMe SSD建構RAID 0磁碟陣列
將Gen4 x4 NVMe PCIe SSD的效能發揮到極致

AORUS X570主機板提供業界最佳的NVMe儲存裝置相容性,為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外,AORUS獨特的線路設計,可以支援3個NVMe固態硬碟建構RAID 0磁碟陣列,讓系統的讀取速度高達9840 MB/s (Sequential Read測試項目),讓AORUS主機板成為極致效能電腦獨一無二的選擇。

M.2 + M.2 + M.2
極致效能
連續讀取速度: 9840 MB/s
連續寫入速度: 8900 MB/s

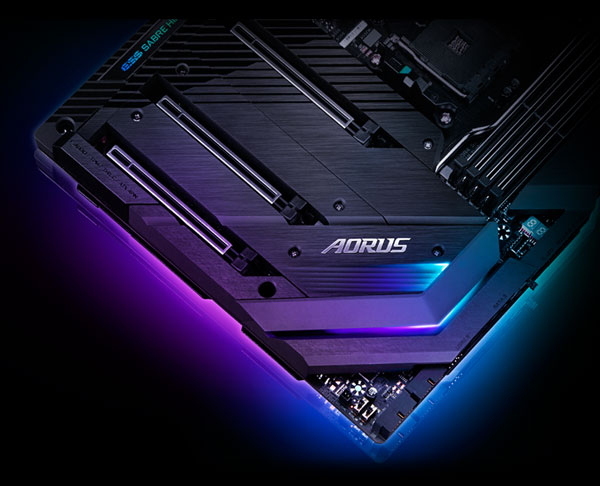

AORUS M.2散熱鰭片裝甲
完美發揮M.2 NVMe 固態硬碟的極致效能
為確保系統穩定運作,技嘉主機板獨特的的M.2散熱鰭片裝甲設計,可以有效快速地帶離工作時的廢熱,迅速降低M.2固態硬碟工作溫度,提高工作效率與系統穩定性。
溫度上升會導致效能下降
內建新世代傳輸介面
旗艦產品總是需要為未來的規格做好準備,讓您的系統能夠與最新技術保持同步。X570 AORUS XTREME提供所有下一代網絡,儲存和WIFI連接,讓您更快速上手。
內建新世代傳輸介面
10 GbE Base-T LAN
WiFi 6 802.11ax
AORUS天線
USB TurboCharger

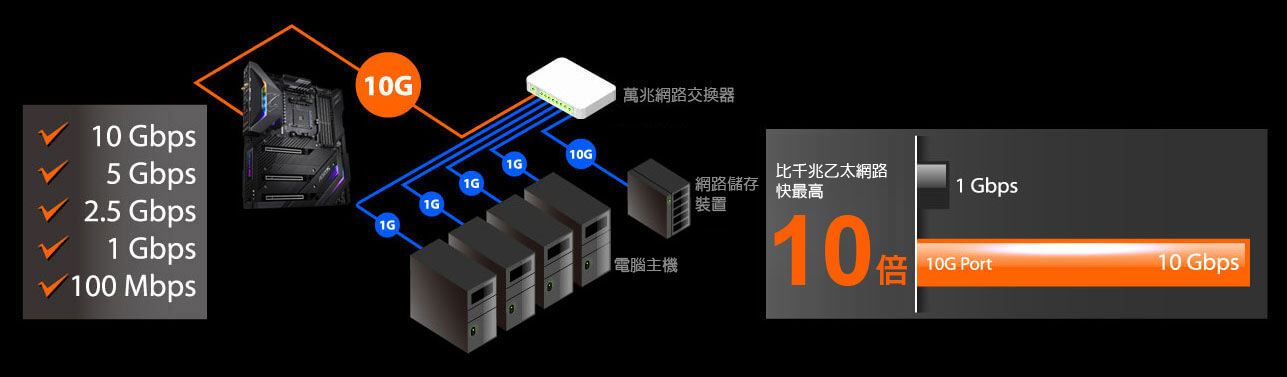

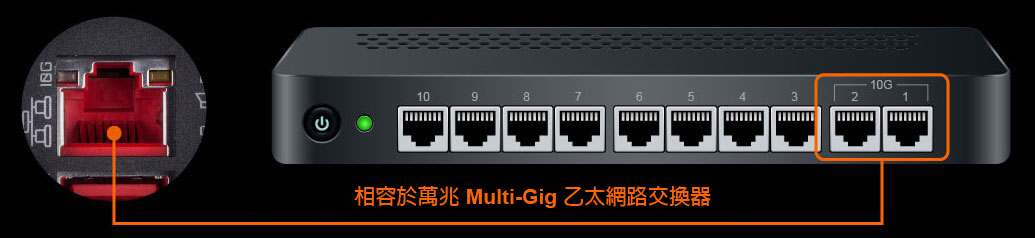

AQUANTIA® 萬兆乙太網路
支援新一代Multi-Gig 乙太網路技術
AQUANTIA® AQC107是一款高效能、相容性高的乙太網路控制晶片,除了可相容於10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度,更能提供高達萬兆乙太網路的網路連接,傳輸速度比一般千兆網路相比高10倍,非常適合媒體中心、工作站和遊戲玩家的超高網路速度需求。
支援Multi-Gigabit 技術
• 極致線上遊戲體驗,連接速度更快
• 向下相容於5 / 2.5 / 1Gbps網路
• 無需重新佈線

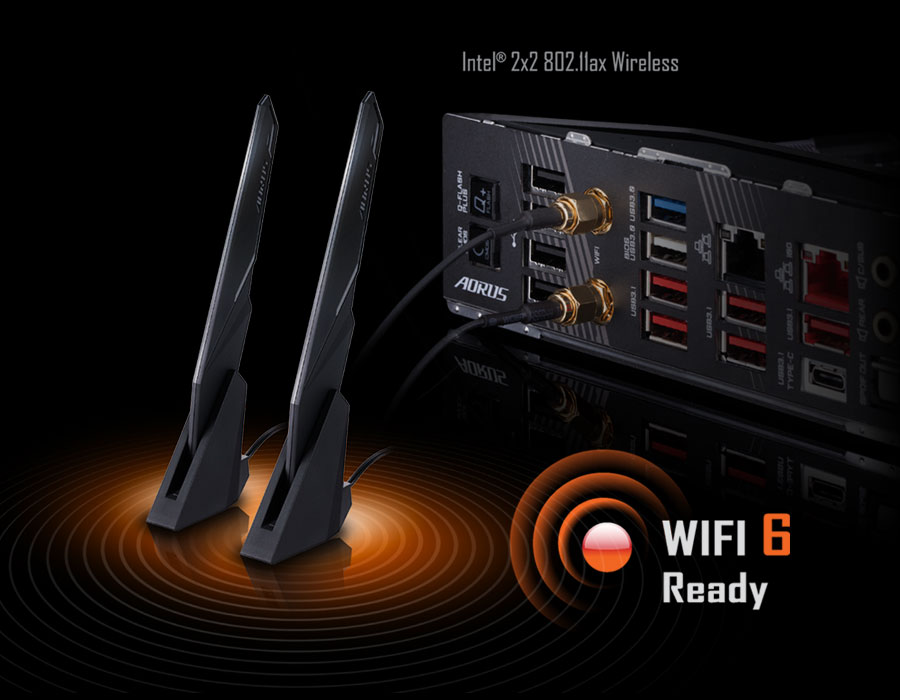

最新推出Intel® WiFi 6 802.11ax + BT 5模組
Intel® 無線解決方案支援802.11ax,提供千兆網路等級的無線網路效能,高達2.4Gbps *的傳輸速度,提供流暢的影像串流、更好的遊戲體驗,同時穩定性更高,有效減少斷線狀況。 此外,藍牙5提供比BT 4.2多的4倍訊號涵蓋範圍和更快的傳輸。
WiFi 6的優勢:
  1. 比802.11ac 1x1*高5.5倍的資料吞吐量。
  2. 網絡容量提高4倍,有效降低網路塞車,特別是在許多裝備同時連網的狀況下,亦能提供順暢的連網。
  3. 提高網絡效率,讓玩家獲得更好的使用體驗。
2400
1734
867
433
傳輸速度(Mbps)
* 基於無線網路理論頻寬

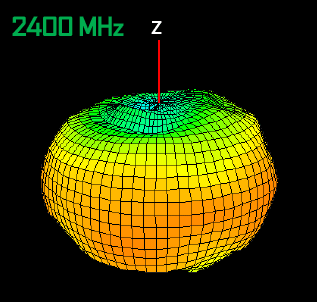

  1. 全新支援802.11ac 2.4GHz和5GHz頻段的4dBi峰值訊號增益天線
  2. 相較於傳統天線設計,訊號強度提昇達2倍
  3. 兩支天線協同運作,具有智能天線功能,可接收最佳WIFI訊號傳輸
  4. 多角度傾斜和磁性底座,以獲得最佳訊號強度方向和位置

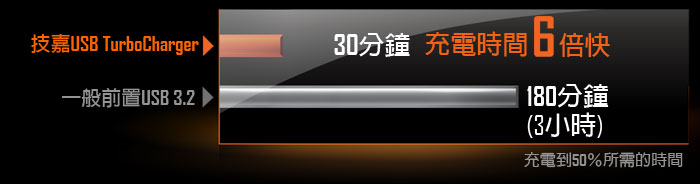

USB TurboCharger 閃電快充技術
技嘉獨家的USB TurboCharger閃電快充技術,讓玩家可以用驚人的速度為行動裝置充電,只要將機殼的前置USB Type-A連接線連接到主機板的USB TurboCharger連接埠,玩家便可透過前置USB 3.2介面,為具有QC 3.0的Android裝置和具有Apple Fast-Charge功能的Apple裝置快速充電,在30分鐘內將電力幾乎用罄的裝置充電到50%*。
* 充電時間會依手持裝置硬體設計有所差異,此外手持裝置電池容量、機殼前置USB3.2線路品質、系統省電設定...外在環境因素及設定也會影響充電速度。
終極美學概念
技嘉的工業設計團隊,從X570 AORUS XTREME的雛形草創階段便經過長時間的構思,並歷經無數的討論及更多的細節調整,讓風格完整浮現,讓效能怪獸也有典雅優美的一面。
終極美學概念

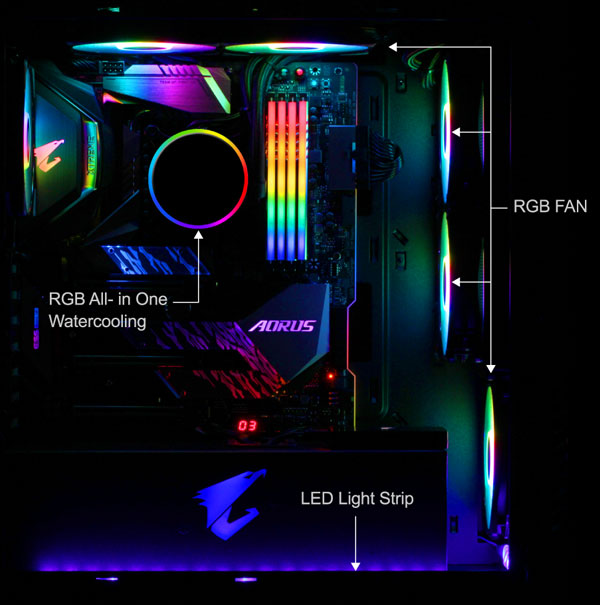

RGB FUSION 2.0

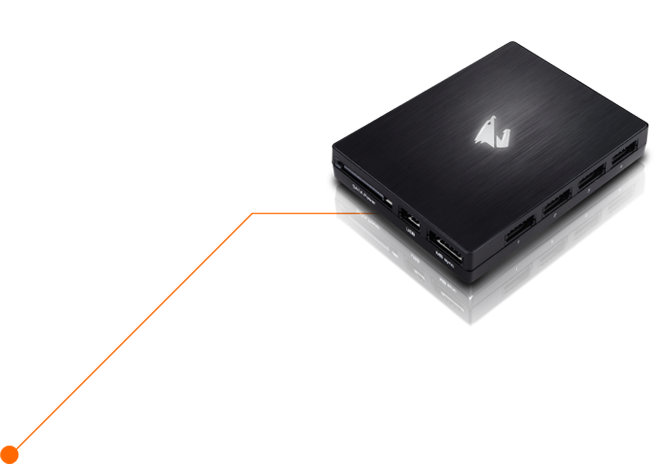

AORUS RGB FAN COMMANDER

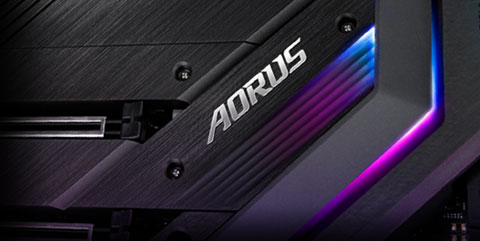

多區多彩展示設計

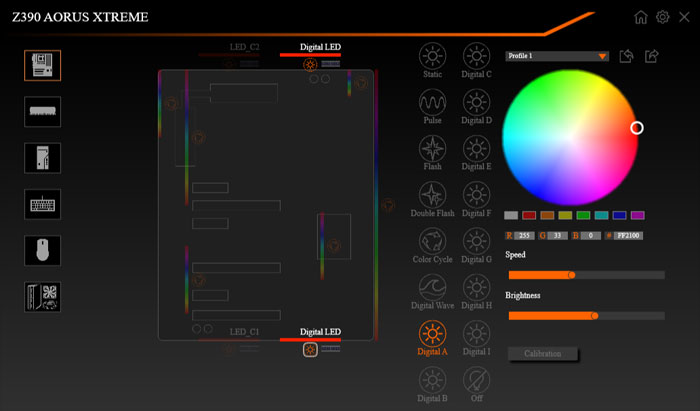

技嘉主機板提供比以往產品更多的可客製化LED燈,讓玩家擁有更全面的LED燈控制權,以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0 應用程式,玩家以依據自己的需求及喜好,控制主機板上的所有LED燈。
透過內建操作簡易的直覺式介面, RGB Fusion 2.0 提供更好的燈效調整解決方案,讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置,玩家可以個人化自己的電競主機,除了可以充分展現個人風格,更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外,最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動,為您帶來最具沉浸感受的遊戲體驗。
輕鬆一按立即同步
依據個人需要進行進階控制

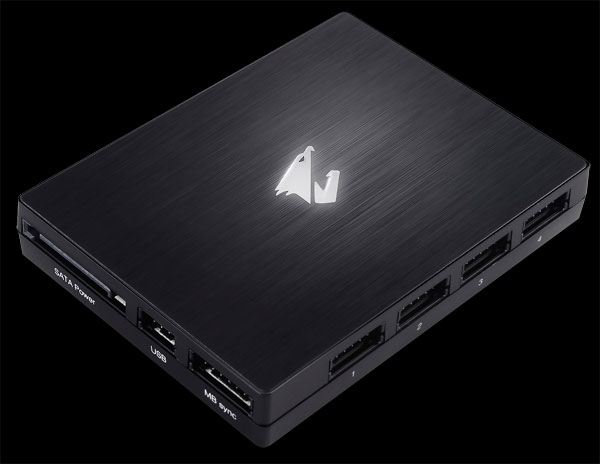

  1. 獨家附贈的配件讓專業機殼改裝玩家更得心應手
  2. 8個混合風扇接頭
  3. 8個RGB LED接頭
  4. 8個數位可編程LED接頭
  5. 2個擴充溫度感測器
  6. 2個USB 2.0接頭,可擴充連接其他USB RGB設備
  7. 所有風扇接頭和RGB /數位可編程LED接頭均可獨立控制轉速和燈光模式
  8. 精巧的尺寸和磁性底座,易於安裝在機殼內

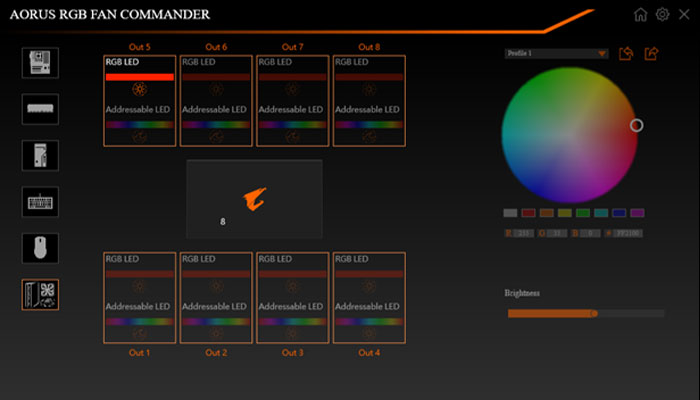

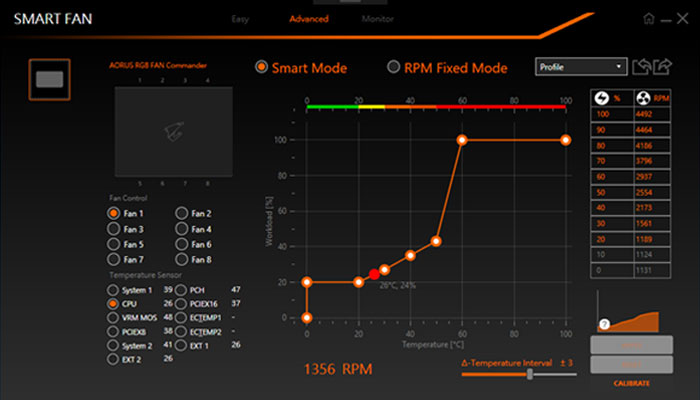

透過RGB FUSION 2.0 及Smart FAN等應用程式,完美控制連接到AORUS RGB FAN COMMANDER的風扇及燈條。

  1. 根據您的需求單獨控制並管理8組風扇的轉速,確保您的系統可以在效能、靜音及酷冷間取得最佳平衡。
  2. 使用RGB FUSION 2.0 應用程式讓多達16個燈光設備與系統及其他周邊周邊連動顯示燈光效果。
高傳真音效系統
高傳真音效系統-宛如內建高階音效卡

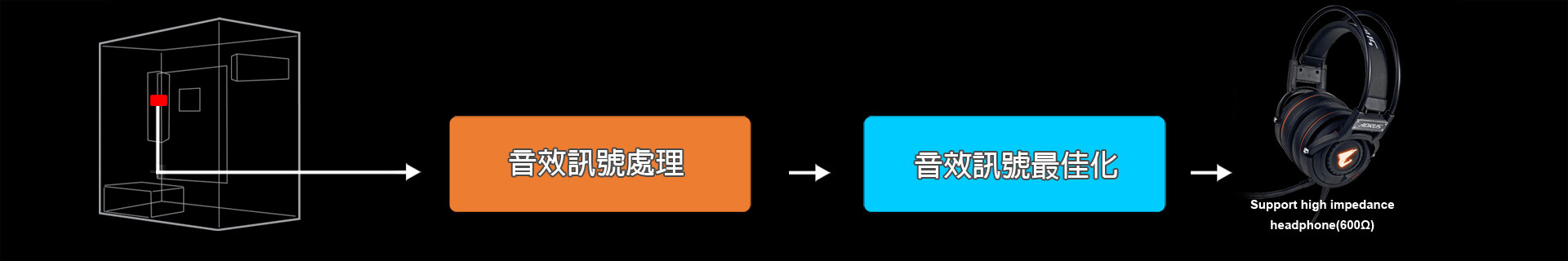

一般來說高傳真音效解決方案可分為兩部分。 音效訊號處理,原始音訊透過ESS 9218 Sabre DAC這個具備130dB SNR,112dB THD + N能力的數位/類比轉換控制晶片,提供無失真的數位訊號轉換,並能輕鬆應付高達600Ω耳機的阻抗,減少損耗。 此外,發燒友大力推崇的音效電容和鍍金音效接頭,可確保無干擾的音訊效果,還原真實的聲音。另一部分則是音效訊號最佳化,透過TXC振盪器為數位類比轉換晶片提供精確的觸發時間,加上WIMA電容提供通透且平衡的聲音。
音效訊號處理
數位音效
高傳真音樂
提供環繞聲音頻和啟用DSD音樂播放

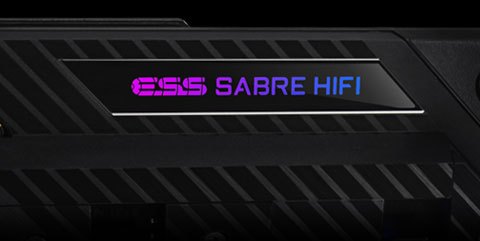

數位/類比轉換晶片
ESS SABRE DAC晶片9218
  • 支援Quad DAC™
    提供出色的提供124 dB動態範圍和低於-112 dB總諧波失真
  • 真正的2vrms輸出電壓,能夠推得動專業高阻抗耳機並提供專業的線路電平訊號輸出
  • 類比音量控制(AVC)
    提供了130 dB信噪比,能夠在保持在音效訊號不衰減的前提下降低噪音
  • 高解析度音樂
    支持高達32位192KHz PCM
音效訊號放大
音響級電容
還原真實聲音
通透音效輸出
鍍金音效接頭
耐腐蝕與抗氧化
音效訊號最佳化
精準的TXC振盪器
提供精準的數位/類比音頻轉換
音響級電容
知名的WIMA電容用來處理訊號回饋,以提供更通透、平衡的聲音

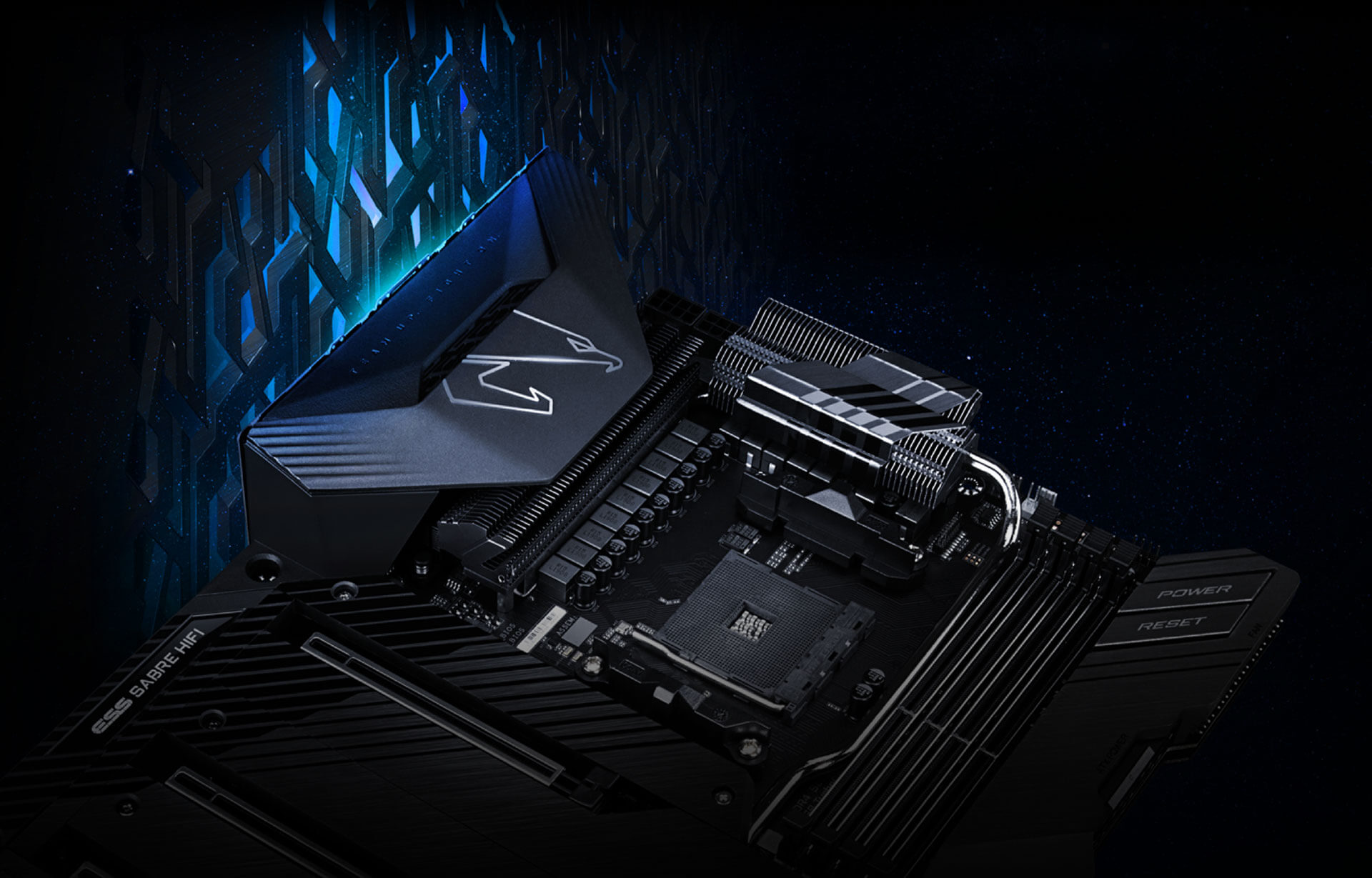

超耐久
技嘉主機板的耐用性和高品質的製造工藝廣受好評。 當然我們也將這樣的好技術使用在X570 AORUS XTREME身上。仔細審視這片主機板,您除了可以找到各種最好的組件,更能看到我們特別針對每一個插槽進行強化,使這片主機板的每個部件都為堅固耐用做出完美的詮釋。
超耐久
3組PCIe裝甲
4組記憶體裝甲
實心針腳設計
Q-Flash Plus
超耐久™ PCIE插槽防護裝甲
業界領先的超耐久™ PCIe插槽防護裝甲
技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計,可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。

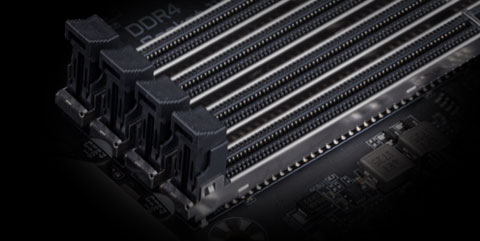

超耐久™ 記憶體強化裝甲插槽

AORUS主機板獨家單片式超耐久金屬防護設計,除了可以防止PCB的變形及扭曲之外,還可以降低電磁干擾。

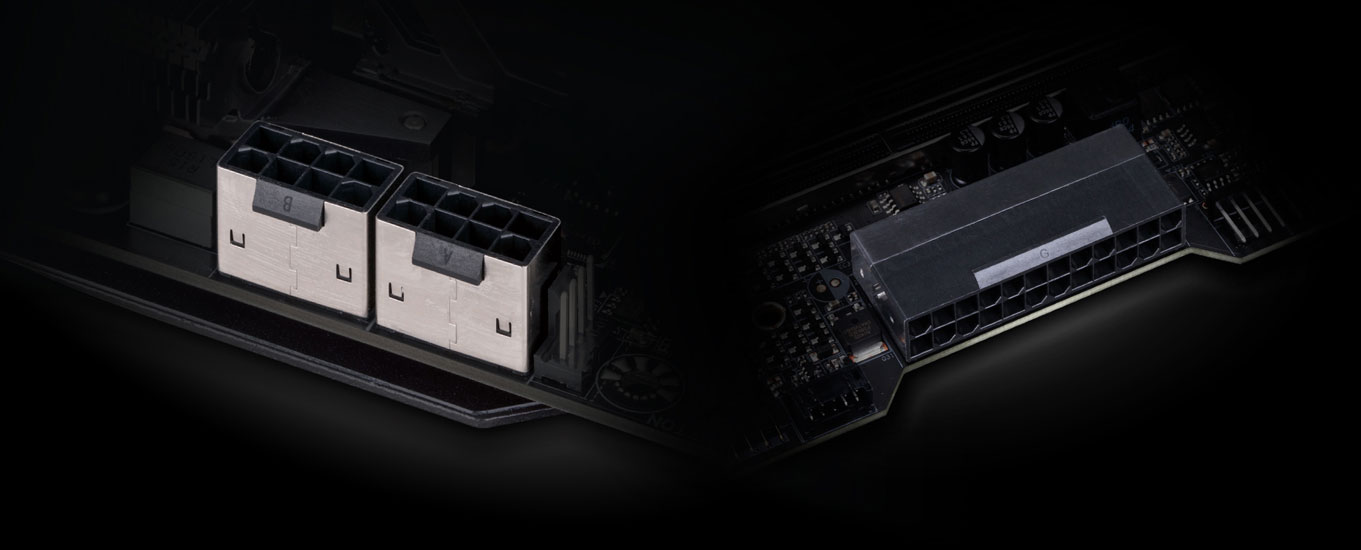

實心針腳電源接頭設計
AORUS X570系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 8pin ATX 12V CPU輔助電源接頭設計,提供比一般接頭更優異的導電性跟訊號傳輸能力,並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。
Q-Flash Plus
無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS
技嘉BIOS和應用程式
好的軟體搭配完美的硬體設計協同運作,才能創造出絕佳的使用體驗。 X570 AORUS XTREME附贈多款實用且易於操作的軟體,幫助玩家更精準地掌控主機板及系統的各項運用。
技嘉BIOS和應用程式
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
全新使用者介面設定
全新簡易模式,在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前,列出本次所有BIOS變動項目,讓玩家再次快速確認所有調整的項目是否正確。
最佳化記憶體安裝狀態提醒
當玩家安裝兩組記憶體,卻以單通道模式運作時,跳出警示訊息,提醒玩家變更安裝設定。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖,清楚地顯示每個負載線校準設定。
APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式,並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面,技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊,甚至進一步下載最新的應用程式、驅動程式及BIOS。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面,方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統,只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定,立即讓效能大幅提昇。
System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體,您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率;調效並規劃選定的風扇轉速變化狀況,當然您也可以設定系統或特定元件溫度過高警示,並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成,讓您隨時掌握系統的使用及健康狀況。
XSplit Gamecaster + Broadcaster:隨時直播你的精彩遊戲片段

技嘉主機板搭載全球知名電競直播軟體XSplit Gamecaster + Broadcaster,只要單鍵設定,就能輕鬆將你的對戰實況上傳Twitch。XSplit Gamecaster全方位整合社群軟體,簡單直覺的使用介面,讓你一邊即時對話,一邊與玩家分享遊戲實況,隨時隨地向全世界直播精彩對戰時刻,打造專屬於你的個人專屬主播台。

* 免費XSplit Gamecaster + Broadcaster Premium高級會員權限(一年)
