設計概念

鋼鐵羽翼

強大的羽翼是獵鷹瞬殺獵物最大助力,AORUS充份展現翅膀型態的層次感,將羽翼片片堆疊的效果,展現出獵鷹盤旋、俯衝的各項姿態,搭配金屬質感,彷彿翱翔在科技領域,營造出鋼硬不摧的飛行意象及未來感。

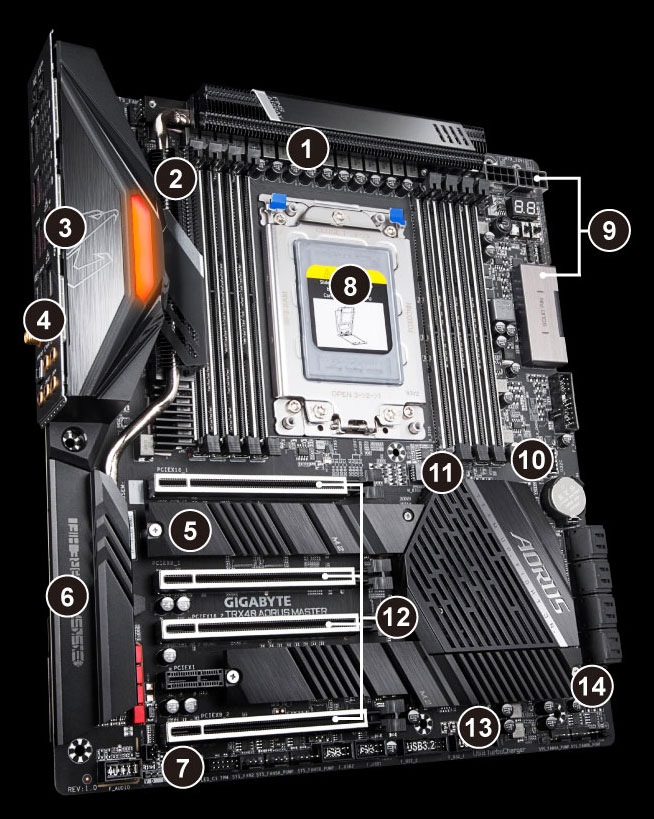

1

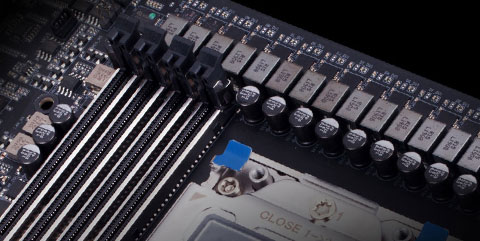

直出式16+3相Infineon全數位VRM設計
• 8層電路板
• 針對PCIe 4.0線路最佳化的低損耗電路板
• 2倍銅電路板
2
先進散熱設計
• Fins-Array堆疊式鰭片
• 整合熱導管的延伸式散熱片
• 5 W / mK LAIRD導熱片
• 奈米碳背板
• 2組加大型M.2散熱片設計

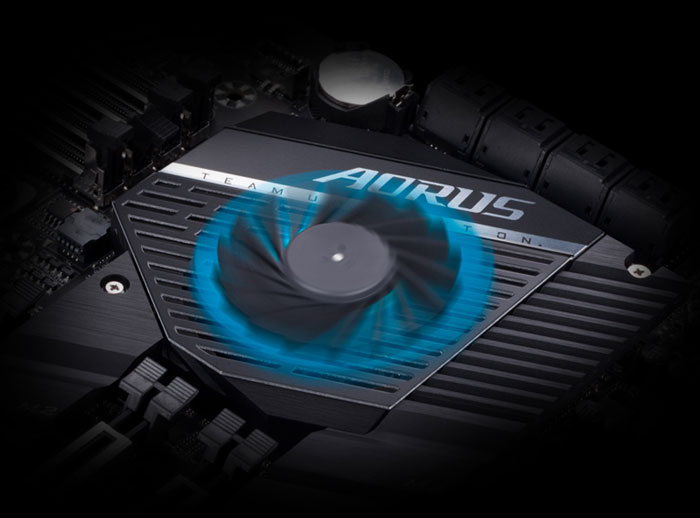

• 晶片組搭載5公分滾珠軸承靜音風扇
3
AQUANTIA® 5GbE 乙太網路
4
Intel® WiFi 6 802.11ax 2T2R和藍牙5技術
5
3組M.2 插槽
• NVMe PCIe 4.0 x4
• 搭載散熱裝甲
6
AMP-UP音頻
• ALC 1220-VB音效控制晶片
• ESS 9218 SABRE DAC
• 發燒友推崇的高階音效電容
• 鍍金音效接頭
7
RGB FUSION 2.0
• 2個數位(可控制式)LED燈條電源插座
• 2個RGB LED燈條插座
08
支援第3代AMD Ryzen™ Threadripper™ 處理器
• 四通道DDR4,8組記憶體插槽
• 內建超耐久防護裝甲
09
實心針腳電源接頭設計
• 1個24-pin ATX主電源插槽
• 2個8-pin ATX 12V電源插槽
10
前置USB 3.2 Gen2 Type-C™擴充接頭
11

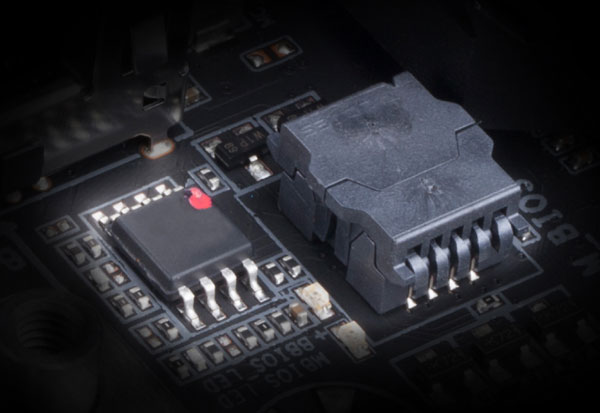

支援Q-Flash Plus功能的DualBIOS技術
• 可替換式BIOS設計
12
PCIe 4.0 x16/x8/x16/x8插槽
• 4組超耐久™ PCIE插槽防護裝甲
13
USB極速快充功能
極致的供電設計

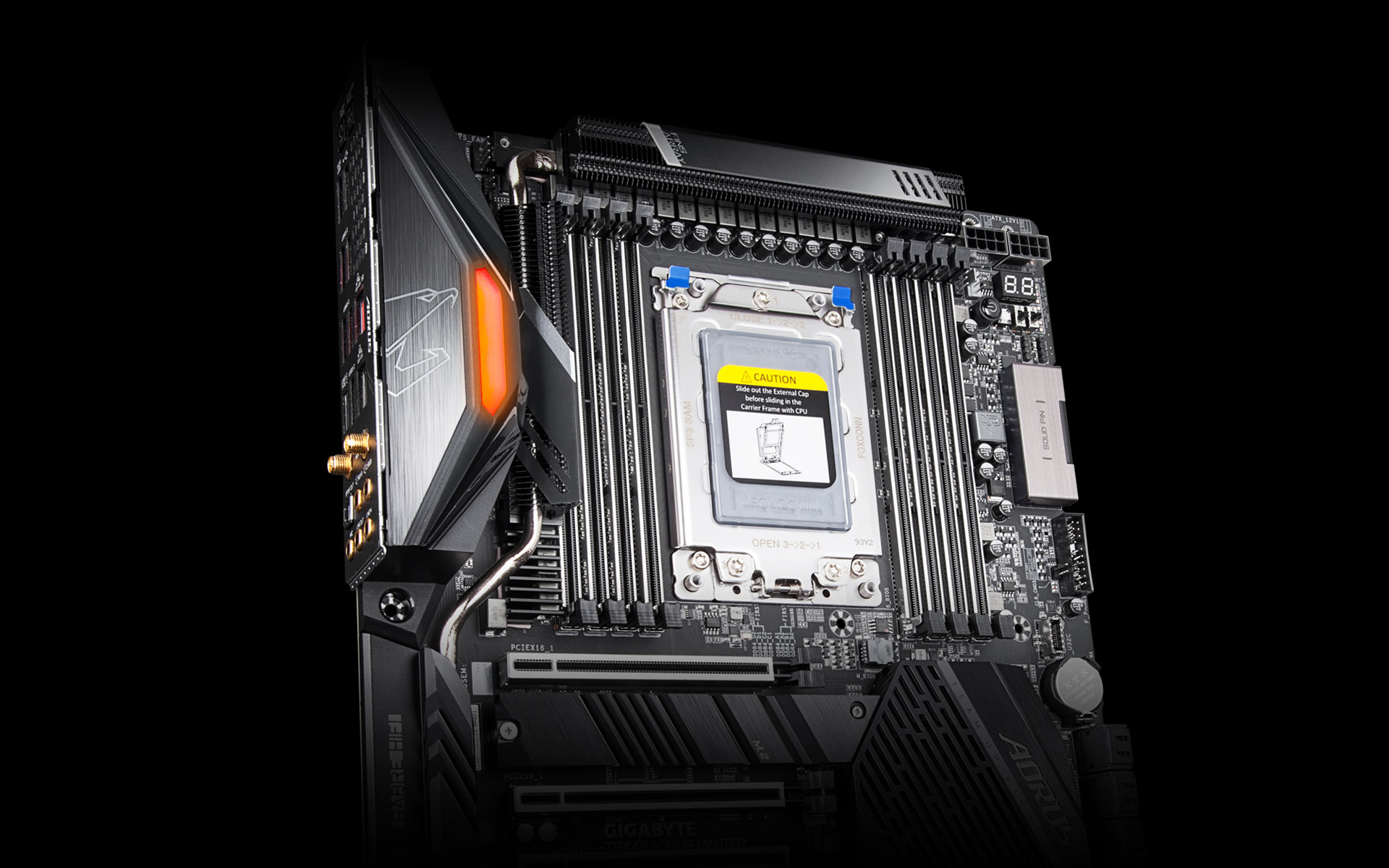

為了釋放第3代AMD Ryzen™ Threadripper™處理器的全部潛力,主機板需要最佳的處理器電源供應設計。 憑藉最優質的零組件和技嘉研發設計能力,TRX40 AORUS MASTER 是真正能掌控新處理器野獸般效能的主機板。
極致的供電設計
電源架構
16+3相直出式全數位電源設計
2倍銅電路板

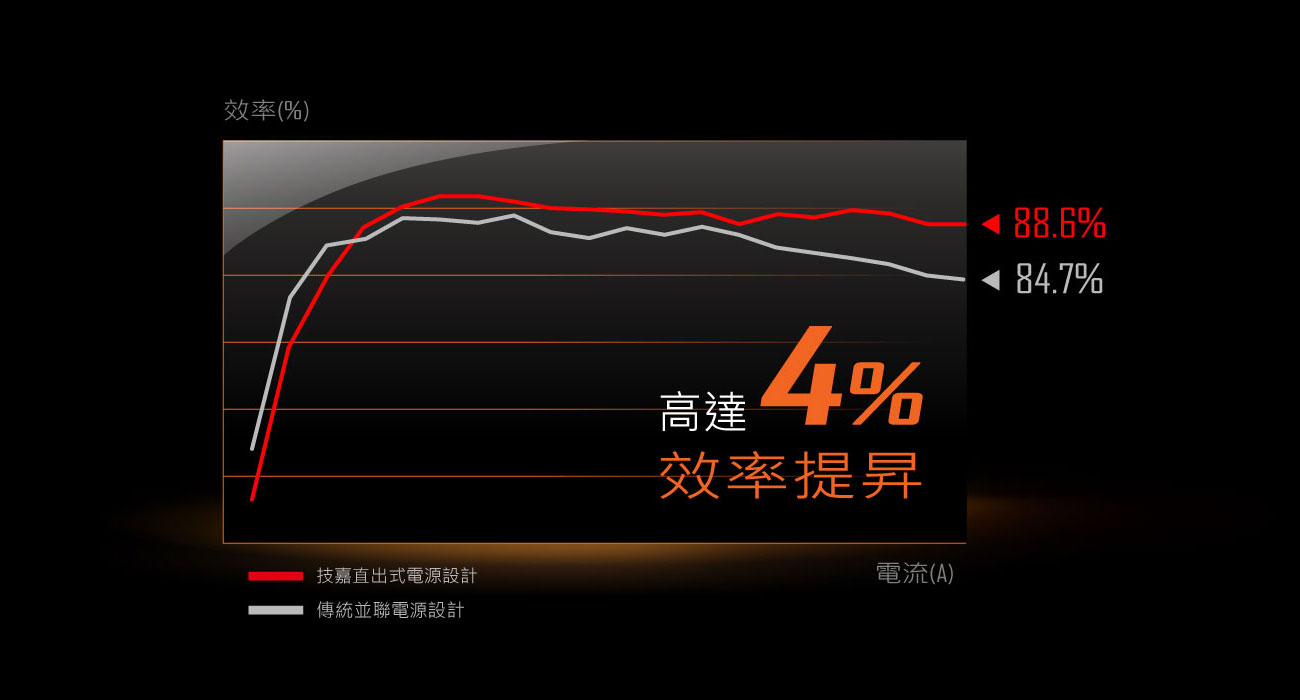

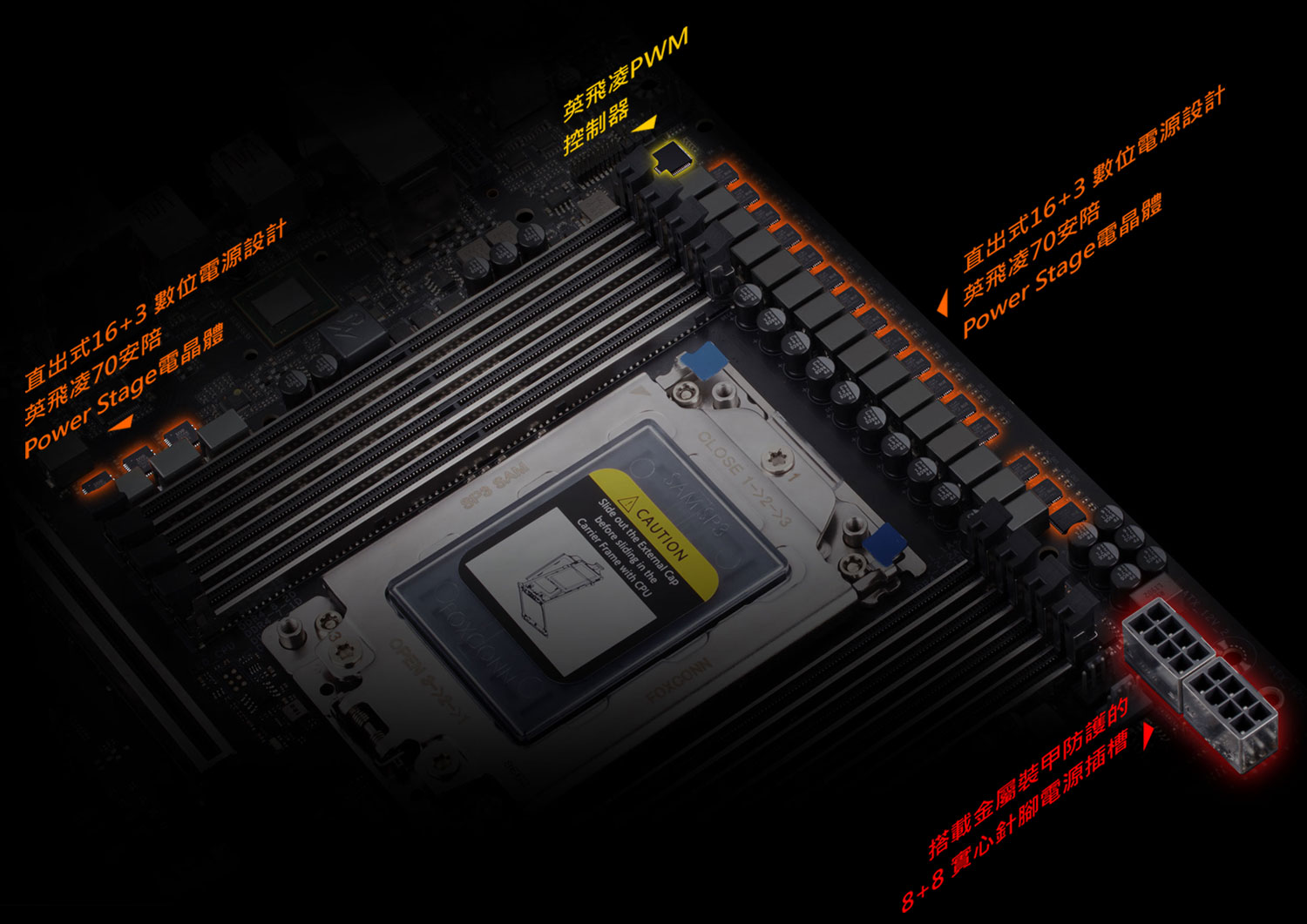

直出式16+3相英飛凌數位VRM解決方案
TRX40 AORUS MASTER 主板採用最新一代英飛凌多相PWM控制器,包括vCore和SOC等16+3相電源,均採用英飛凌TDA21472 Power Stage MOSFET電晶體,每相可提供並處理至少70安培的功率,讓主機板的總功率配置達驚人的1330安培。讓電源設計不再是主機板效能及穩定性的瓶頸。
  • 全新直出式多相電源設計
  • 無使用倍相晶片/非並聯設計
  • 新一代英飛凌PWM控制晶片
  • 70安培Power Stage
  • 最低電壓漣波效應
  • 最高電源效率
  • 搭載金屬防護8+8 pin實心針腳電源插槽

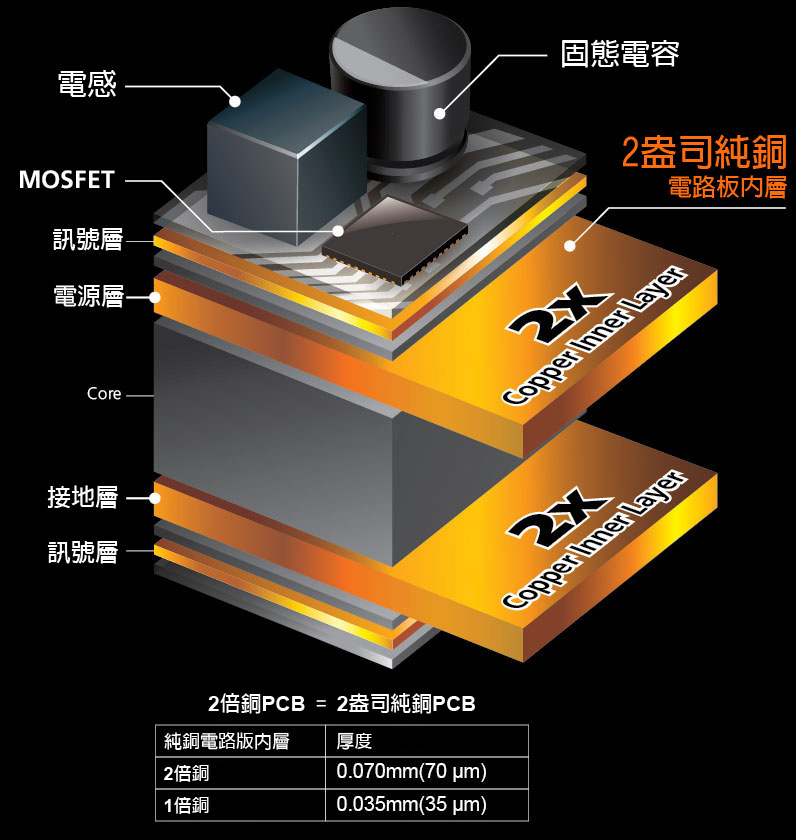

技嘉獨家兩倍銅電路板設計,提供電源相位與零組件之間足夠的電力,以掌控比一般負載更高的電力需求,並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
先進散熱設計

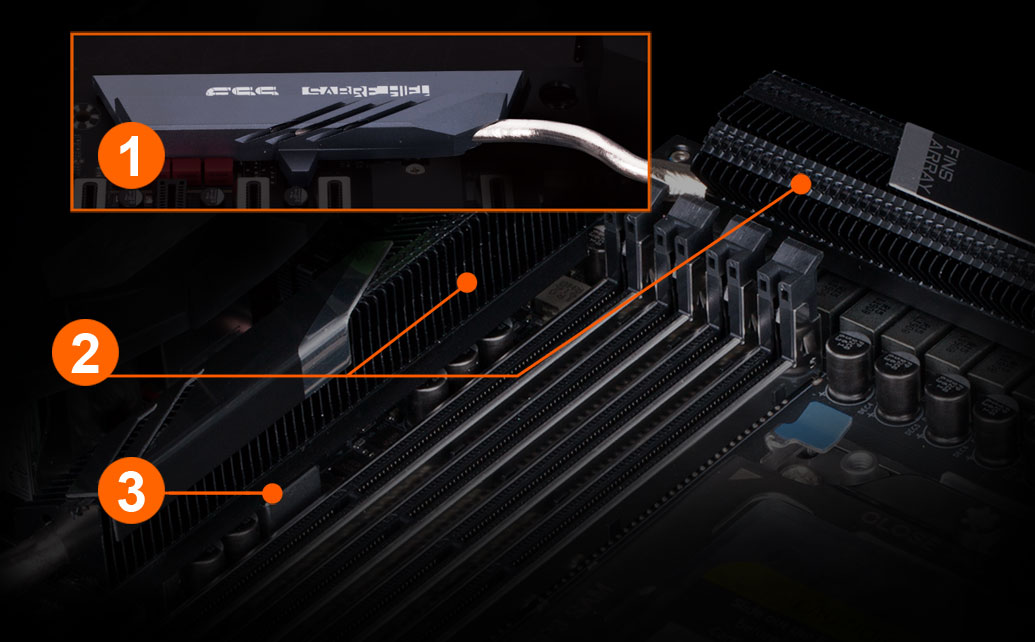

TRX40 AORUS MASTER 整合廣受媒體好評的Fins-Array堆疊式鰭片、直觸式熱導管和散熱底板,讓這片主機板在外觀設計和散熱性能之間達到完美平衡,讓發燒友、超頻玩家和專業遊戲玩家體驗比一般設計更低的MOSFET溫度及更好的系統穩定性。
先進散熱設計
散熱設計
奈米碳背板
噪音檢測

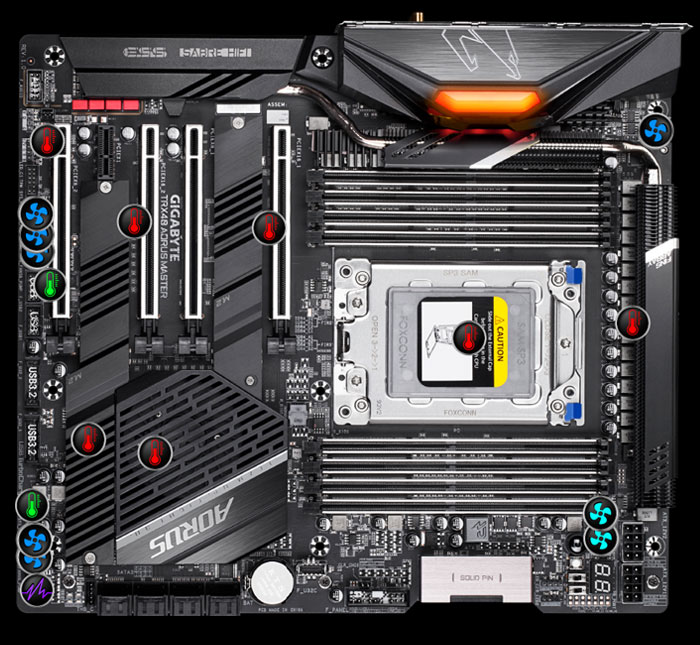

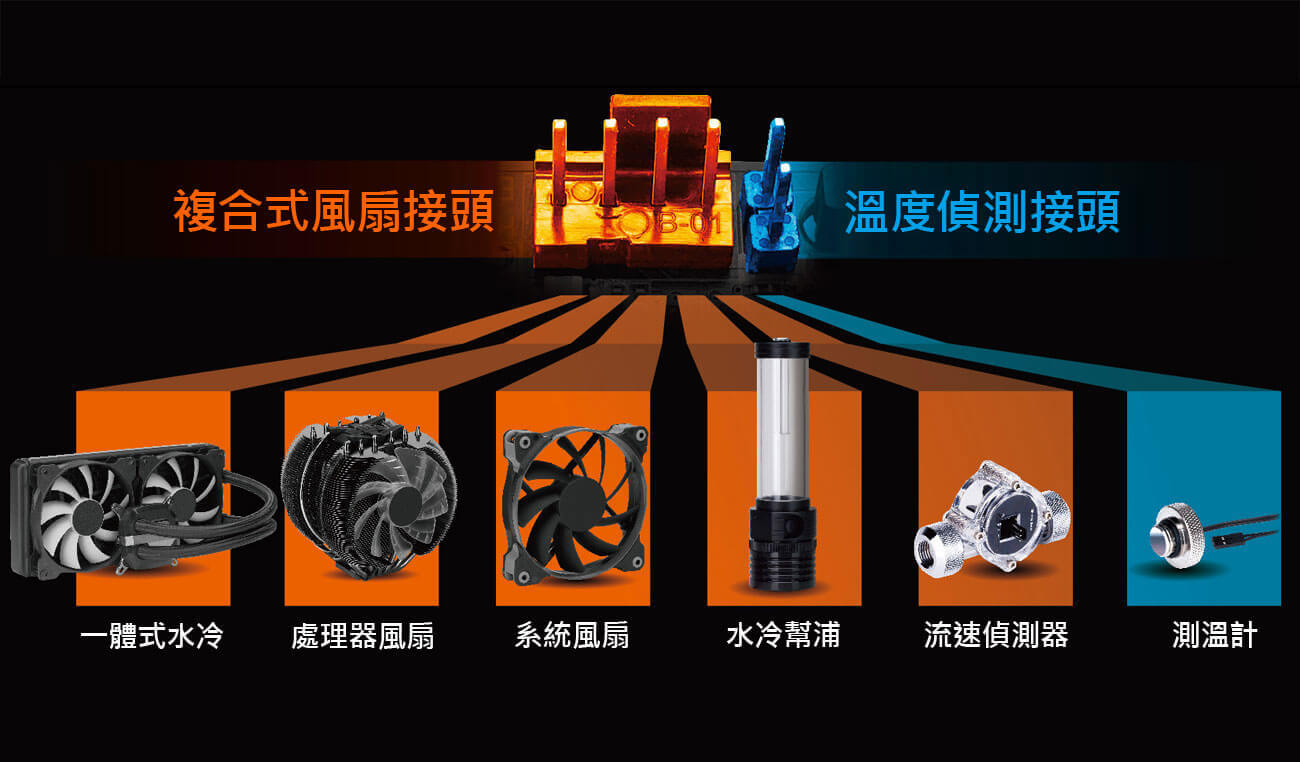

8組混合風扇接頭
  1. 以鋁質散熱背板代替傳統的鐵質底板,提供3倍的導熱性。
  2. 透過靜電吸附處理,將一層超薄的奈米碳塗覆在金屬背板上以增強傳導輻射散熱能力。
  3. 熱導管搭配高導熱係數背板導熱墊,將熱量從背面PWM元件產生的廢熱傳遞到散熱背板,加上奈米碳塗層的被動散熱能力,強化整體散熱效果。
  4. 有效地將PCB背部的PWM元件溫度降低10%。

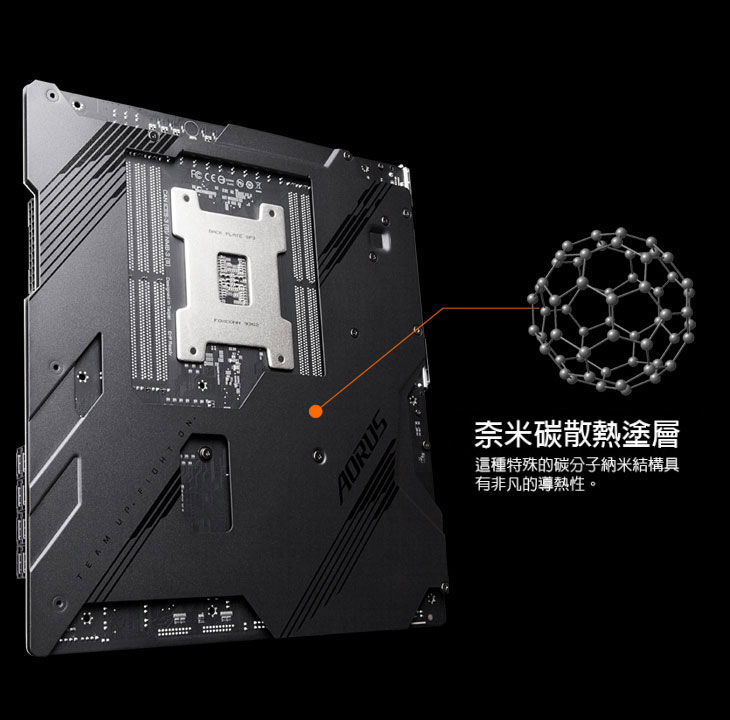

奈米碳散熱塗層
這種特殊的碳分子納米結構具有非凡的導熱性。
噪音檢測
透過新的噪音檢測功能,您可以隨時監控所有設備的噪音等級,包括風扇、處理器散熱器、顯示卡等,您可以確定風扇轉速需要多快。附贈的噪音檢測電纜不包含任何錄音功能,它只是在保護您的隱私的同時檢測聲壓。
無與倫比的效能
TRX40 AORUS MASTER 再次推出全面PCIe 4.0設計,並為高階玩家和極限遊戲愛好者提供高度最佳化的性能和靈活性。
無與倫比的效能

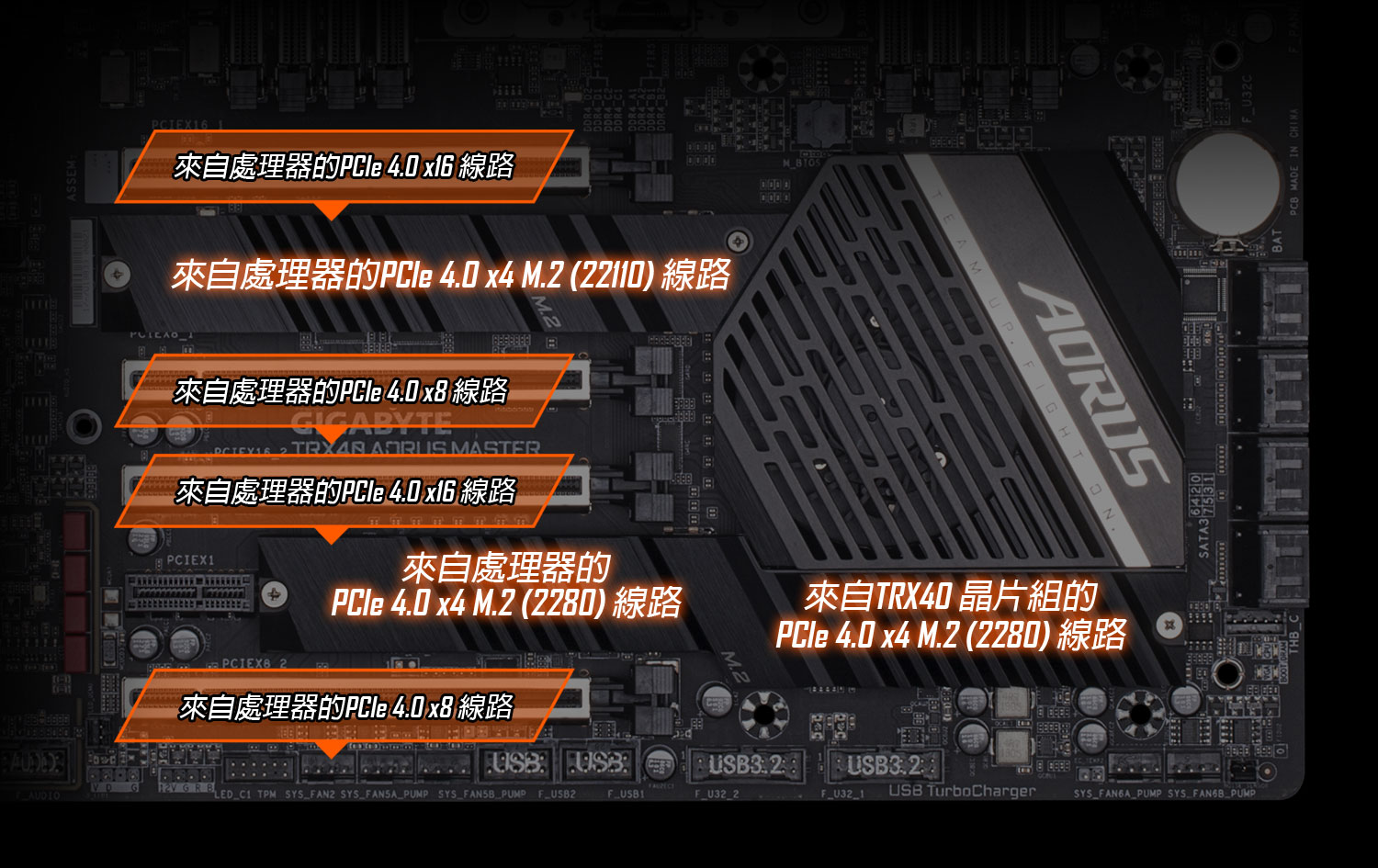

PCIe 4.0 設計
XMP 4400+
3組 M.2 PCIe 4.0 x4

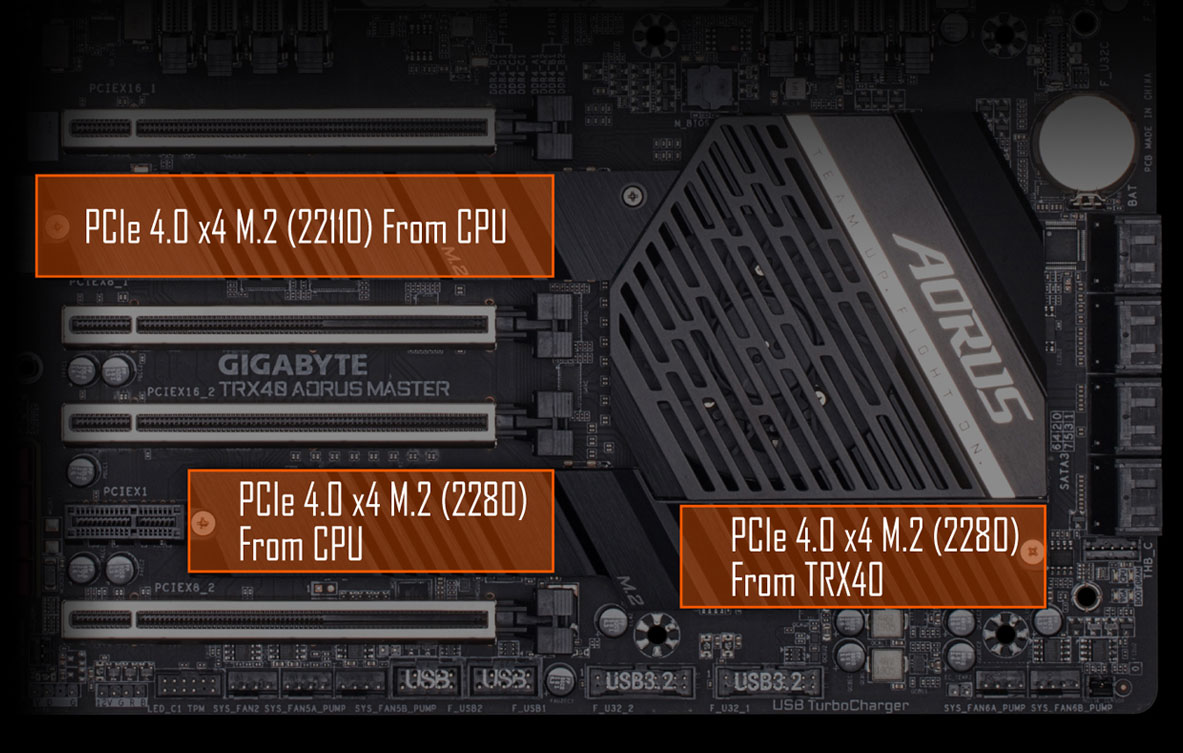

3組 PCIe 4.0 M.2 插槽設計
AORUS 電競主機板,專注於為希望發揮系統最佳儲存效能的玩家提供最佳的M.2技術。
支援3個NVMe SSD建構RAID 0磁碟陣列
將Gen4 x4 NVMe PCIe SSD的效能發揮到極致

主機板提供業界最佳的NVMe儲存裝置相容性,為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外,AORUS獨特的線路設計,可以支援4個NVMe固態硬碟建構RAID 0磁碟陣列,讓系統的讀取速度高達12460 MB/s (Sequential Read測試項目),讓AORUS主機板成為極致效能電腦獨一無二的選擇。

M.2 + M.2 + M.2
極致效能
連續讀取速度: 12460 MB/s
連續寫入速度: 13360 MB/s
內建新世代傳輸介面
高階產品總是需要為未來的規格最好準備,讓您的系統能夠與最新技術保持同步。 TRX40 AORUS MASTER提供所有下一代網絡,儲存和WIFI連接,讓您更快速上手。
內建新世代傳輸介面
AQUANTIA® 5GbE 乙太網路
Intel® GbE LAN
WIFI 6 802.11ax
AORUS 天線
USB 閃電快充

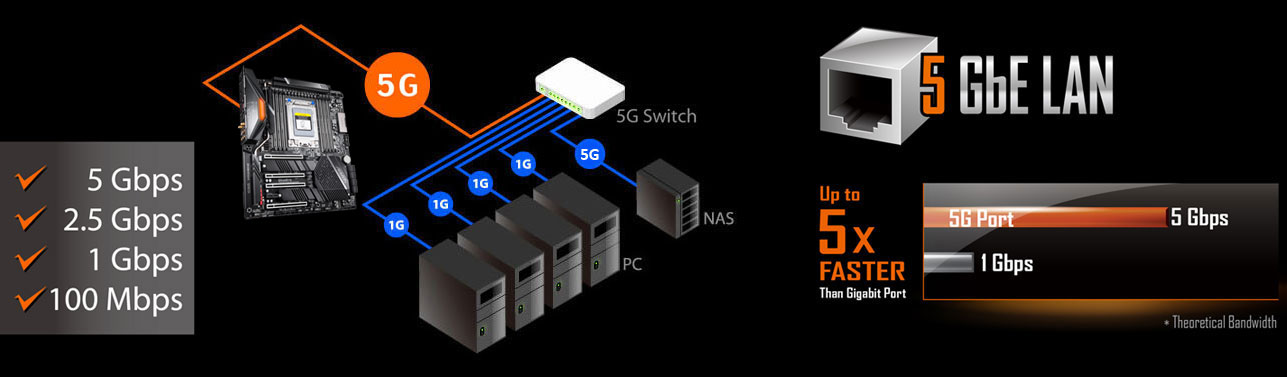

AQUANTIA® 5GbE 乙太網路
支援新一代Multi-Gig 電競網路技術
AQUANTIA® AQC111C是一款高效能、相容性高的乙太網路控制晶片,除了可相容於 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度,更能提供高達五千兆乙太網路的網路連接,傳輸速度比一般千兆網路相比高5倍,非常適合媒體中心、工作站和遊戲玩家的超高網路速度需求。

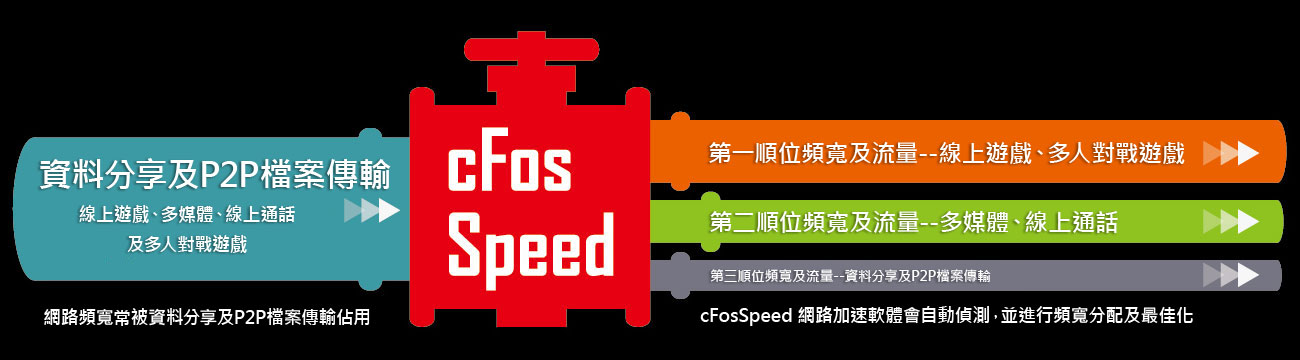

Intel® GbE LAN 搭配 cFosSpeed 網路加速軟體

Intel® 千兆網路搭配搭載cFosSpeed網路管理軟體的先進技術,能協助玩家進行封包監測與應用層協定的分析和最佳化,可以在擁擠的網路環境中,有效改善網路不順暢的情況,並維持低網路延遲(ping時間),提昇應用程式的連網反應速度。



最新推出Intel® WiFi 6 802.11ax + BT 5模組
Intel® 無線解決方案支援802.11ax,提供千兆網路等級的無線網路效能,高達2.4Gbps *的傳輸速度,提供流暢的影像串流、更好的遊戲體驗,同時穩定性更高,有效減少斷線狀況。 此外,藍牙5提供比BT 4.2多的4倍訊號涵蓋範圍和更快的傳輸。
WiFi 6的優勢:
  1. 比802.11ac 1x1*高5.5倍的資料吞吐量。
  2. 網絡容量提高4倍,有效降低網路塞車,特別是在許多裝備同時連網的狀況下,亦能提供順暢的連網。
  3. 提高網絡效率,讓玩家獲得更好的使用體驗。
2400
1734
867
433
傳輸速度(Mbps)
* 基於無線網路理論頻寬

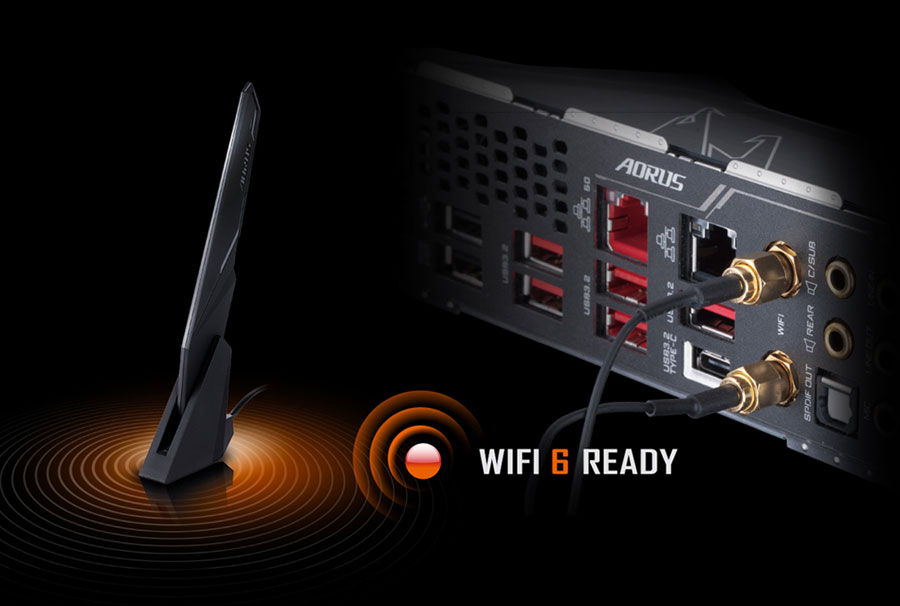

AORUS雙頻天線提供更好的網路訊號
  1. 全新天線設計支援802.11ax/ac 2.4GHz及5GHz雙頻段相較於傳統設計,新天線可提供更好的訊號強度。
  2. AORUS Antenna搭載smart antenna功能,提供最佳無線網路傳輸。
  3. 多角度傾斜和磁性底座,以獲得最佳訊號強度方向和位置。

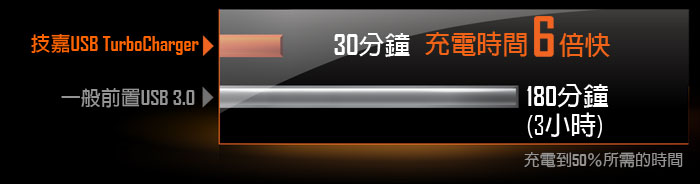

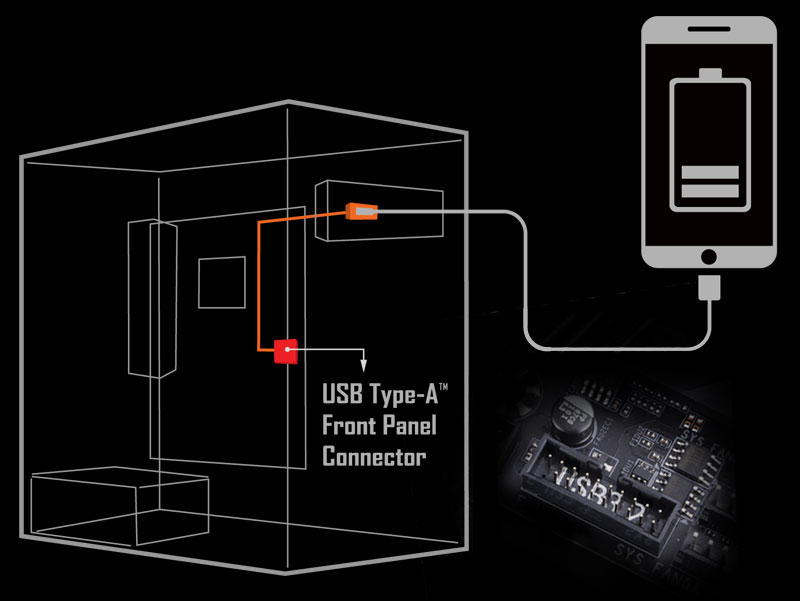

USB TurboCharger 閃電快充技術
技嘉獨家的USB TurboCharger閃電快充技術,讓玩家可以用驚人的速度為行動裝置充電,只要將機殼的前置USB Type-A連接線連接到主機板的USB TurboCharger連接埠,玩家便可透過前置USB 3.2介面,為具有QC 3.0的Android裝置和具有Apple Fast-Charge功能的Apple裝置快速充電,在30分鐘內將電力幾乎用罄的裝置充電到50%*。
* 充電時間會依手持裝置硬體設計有所差異,此外手持裝置電池容量、機殼前置USB3.2線路品質、系統省電設定...外在環境因素及設定也會影響充電速度。
終極美學概念
TRX40 AORUS MASTER支援RGB FUSION 2.0應用程式,讓玩家可以控制主機板內建LED及外接燈條的燈光效果。並透過RGB FUSION 2.0應用程式控制或同步其他具有RGB或可編程數位LED燈的周邊裝置,創造出具有個人風格的效果,讓電腦系統更時尚。
終極美學概念
RGB FUSION 2.0
RGB FUSION 軟體
RGB FUSION APP

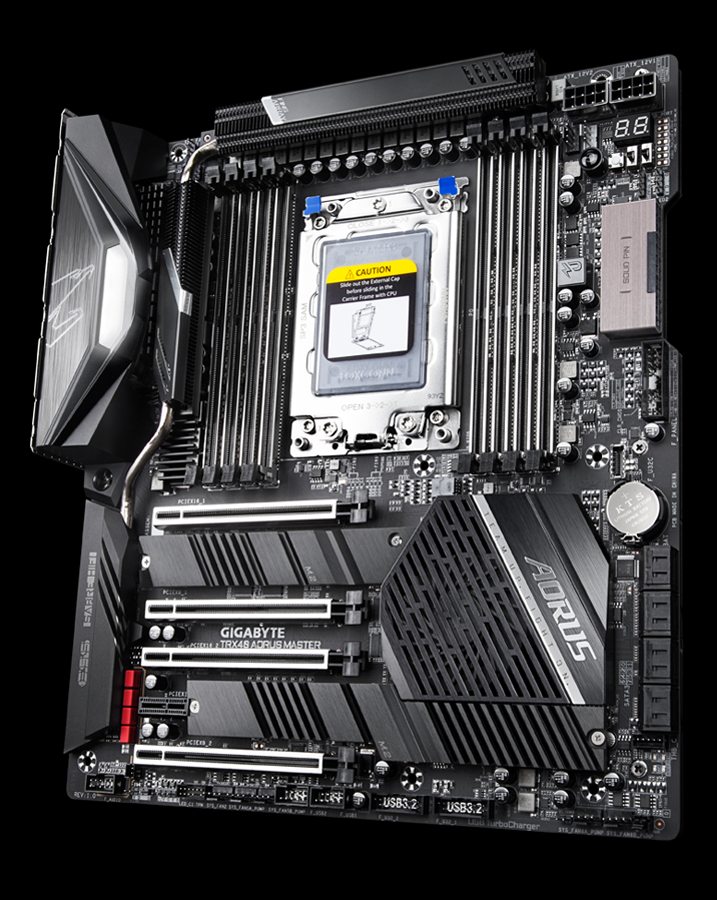

多區多彩展示設計
技嘉主機板提供比以往產品更多的可客製化LED燈,讓玩家擁有更全面的LED燈控制權,以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0應用程式,玩家以依據自己的需求及喜好,控制主機板上的所有LED燈。
備註: 燈光呈現僅為模擬展示,實際效果則依型號不同而有所差異。
透過內建操作簡易的直覺式介面, RGB Fusion 2.0 提供更好的燈效調整解決方案,讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置,玩家可以個人化自己的電競主機,除了可以充分展現個人風格,更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外,最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動,為您帶來最具沉浸感受的遊戲體驗。
輕鬆一按立即同步
依據個人需要進行進階控制

技嘉RGB Fusion APP

閃閃動人的燈光展示只是電腦改裝的方式之一,若能讓它進化成為一個藝術作品,將更能成為眾人欣羨的焦點。在技嘉RGB Fusion APP的加持下,玩家可監控並調整主機板的燈光變化。技嘉RGB Fusion APP可以讓玩家更輕鬆地透過手持裝置一手掌控電競主機的燈光變化,就像透過鍵盤、滑鼠控制電腦程式調校一樣精準。

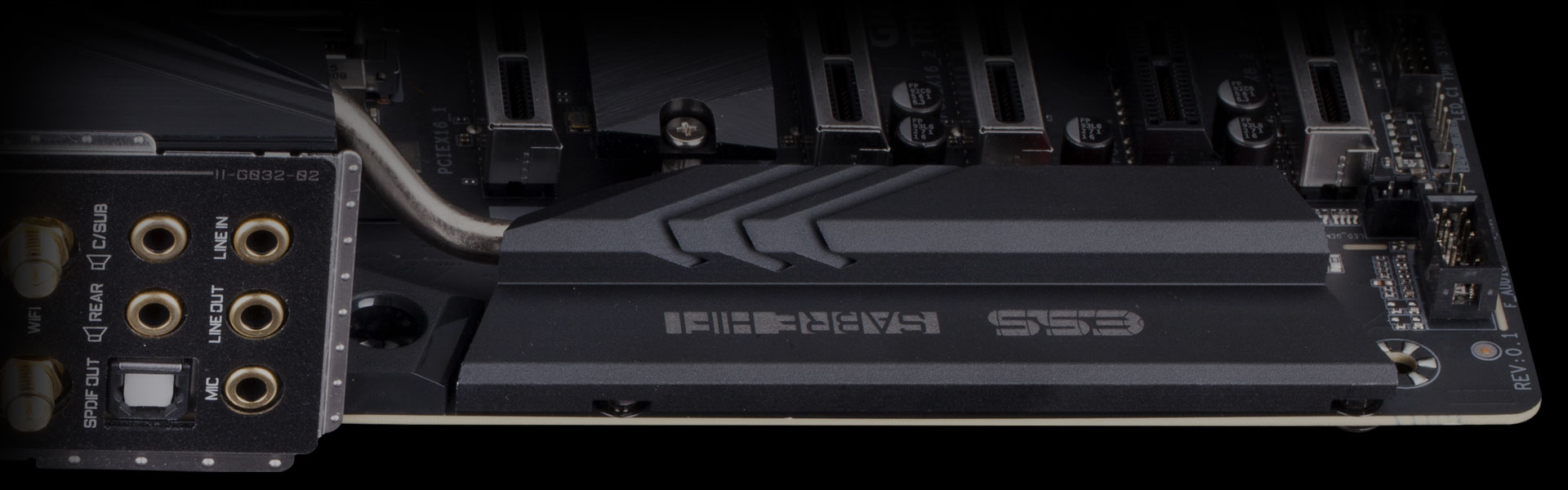

高傳真音效系統
對於發燒友來說,音效的呈現等同於遊戲體驗,甚至更加重要。 TRX40 AORUS MASTER搭載了眾多發燒級音效零件,例如ESS DAC、WIMA音響級電容,以提供一流的音效體驗。

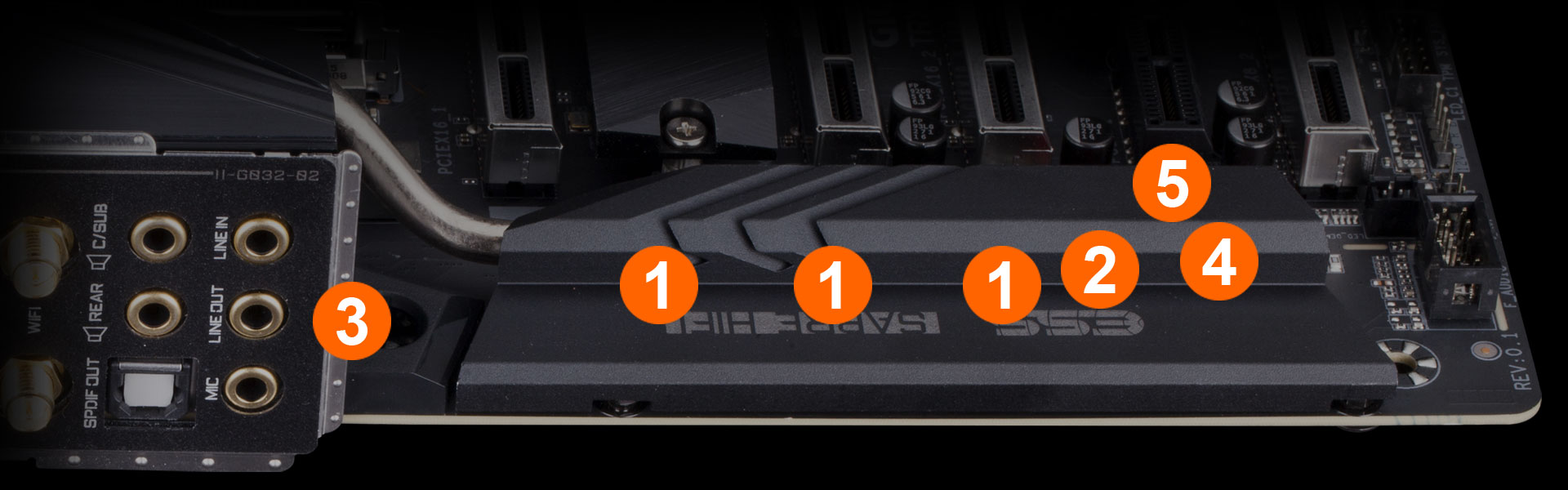

1. 高傳真音樂
提供高品質立體聲環繞音效及身歷其境的串流體驗
2. ESS SABRE DAC晶片9218
  • 支援Quad DAC™
    提供出色的提供124 dB動態範圍和低於-112 dB總諧波失真

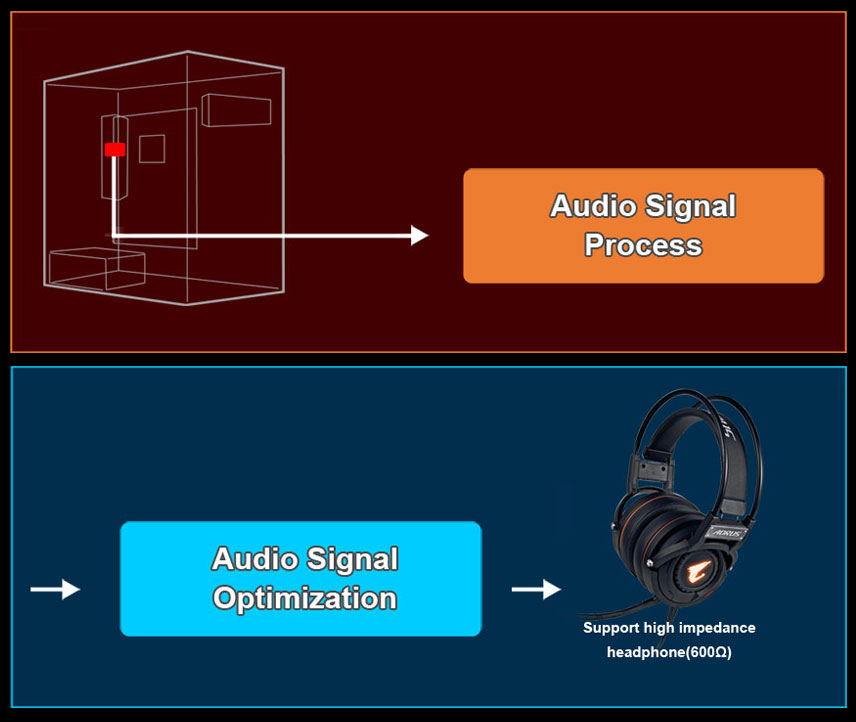

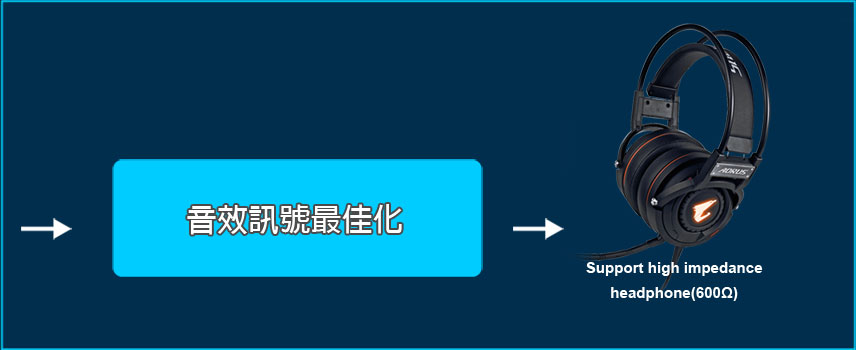

  • 真正的2vrms輸出電壓,能夠推得動專業高阻抗耳機並提供專業的線路電平訊號輸出
  • 類比音量控制(AVC)
    提供了130 dB信噪比,能夠在保持在音效訊號不衰減的前提下降低噪音
  • 高解析度音樂
    支持高達32位192KHz PCM

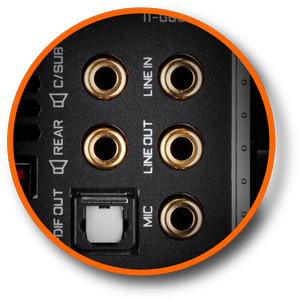

3. 鍍金音效接頭
耐腐蝕與抗氧化
4. 精準的TXC振盪器
提供精準的數位/類比音頻轉換
5. 音響級電容
知名的WIMA電容用來處理訊號回饋,以提供更通透、平衡的聲音

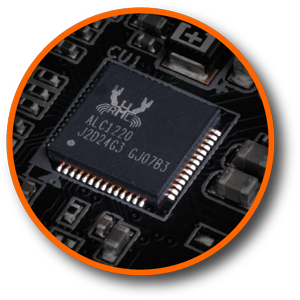

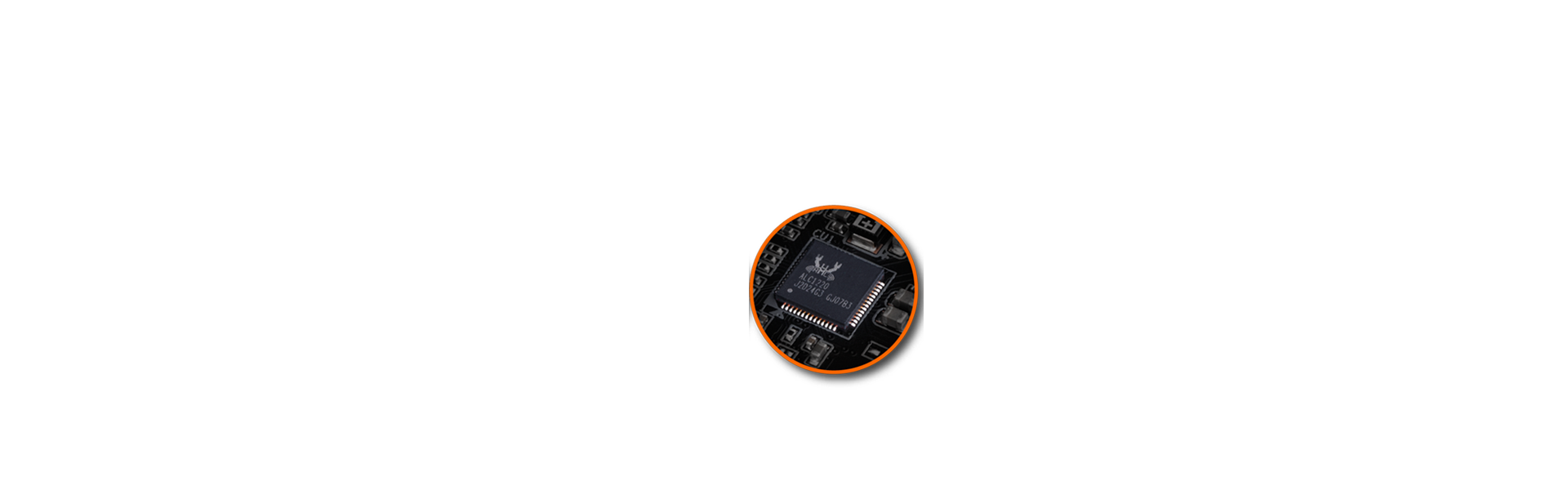

Realtek ALC1220-VB

ESS 9218

鍍金音效接頭

TXC 震盪器

WIMA
DTS :X® Ultra
讓玩家使用任何耳機或揚聲器進行遊戲時,都可以感受真實再現、定位精確的3D音效體驗。
DTS:X® Ultra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正,提供DTS® 編解碼器的後級處理增強功能和設備級別調整。 DTS Sound Unbound功能利用Microsoft Spatial技術,為遊戲提供了最真實的3D音效體驗。透過DTS Headphone:X提供的高沉浸感,意味著聆聽者可以從本身的上方,下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者。

想進一步了解DTS Sound Unbound所提供的沉浸式遊戲聲音體驗,請參閱 https://dts.com/sound-unbound-app
*DTS Sound Unbound需要Windows 10中的最新Windows更新,請將Windows 10作業系統升級到Win10 Build 18898或更高版本。


DTS:X Ultra技術說明影片
DTS:X Ultra體驗影片
超耐久
技嘉主機板向來以耐用度和高品質的製造工藝聞名。毫無疑問的,我們在TRX40 AORUS MASTER 上使用了市場上可以找到的最佳組件,並強化每個插槽,以使每個組件更加堅固耐用。
超耐久
4組PCIe裝甲
8組記憶體裝甲
實心針腳電源接頭設計
Q-Flash Plus
更多特色

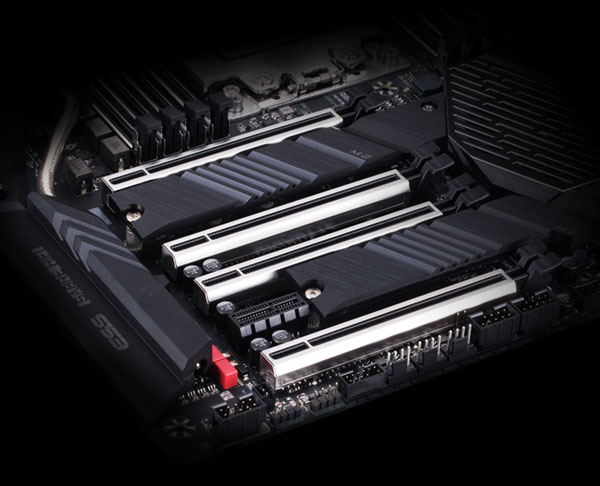

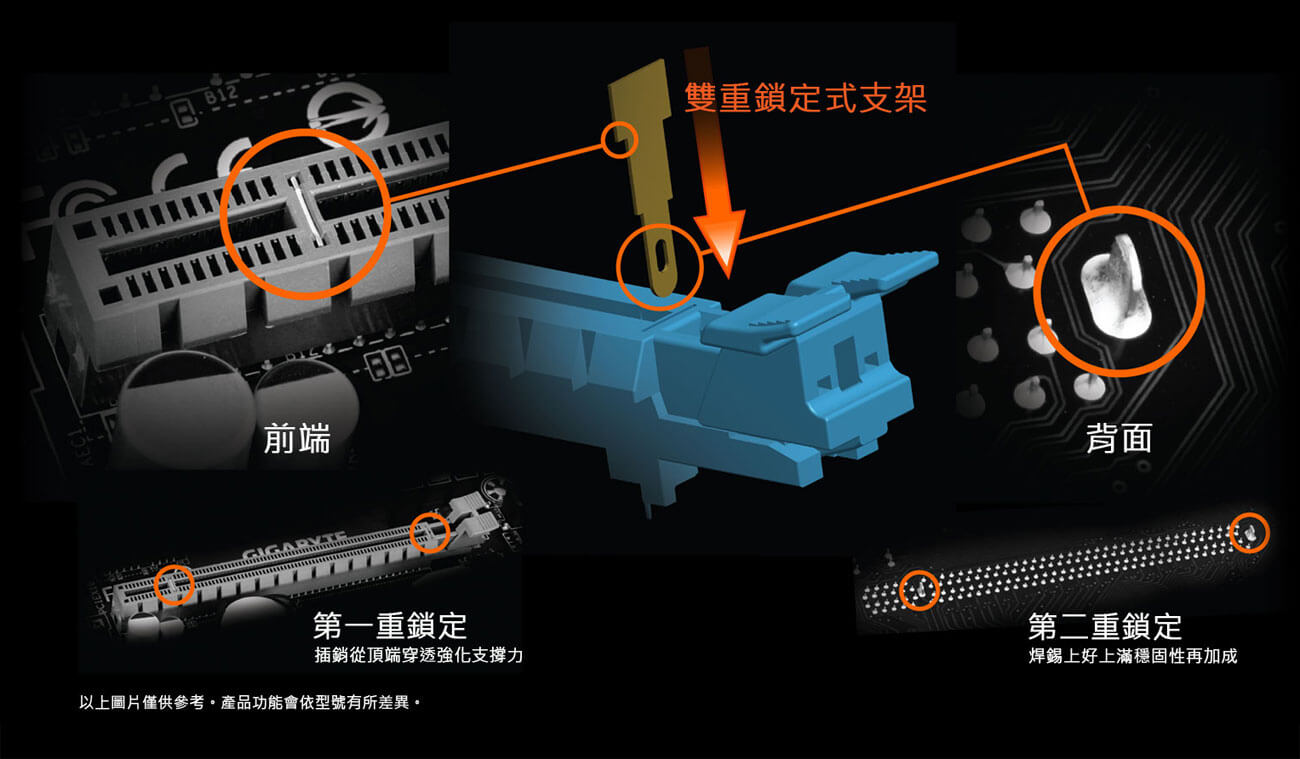

超耐久™ PCIE插槽防護裝甲
業界領先的超耐久™ PCIe插槽防護裝甲
技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計,可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。

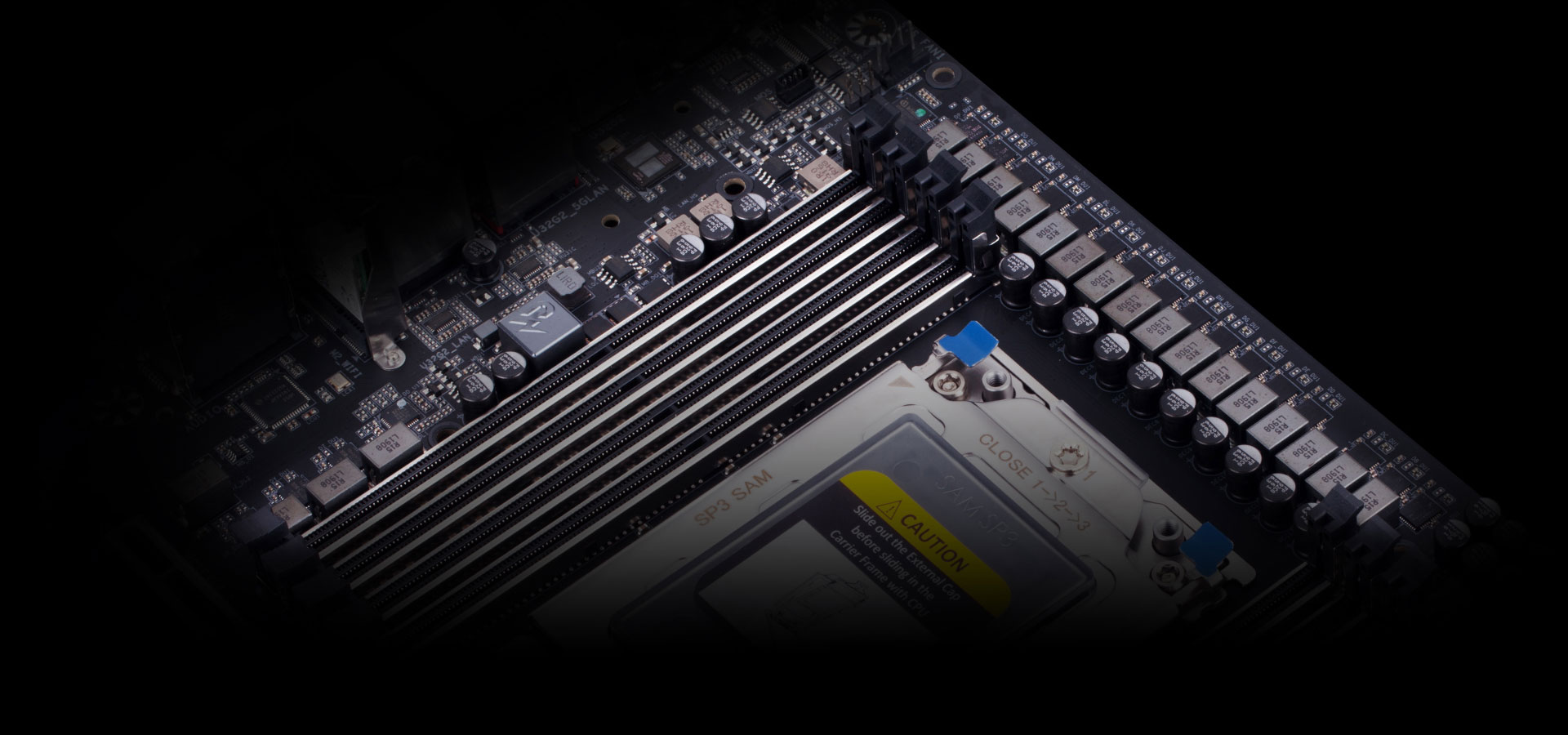

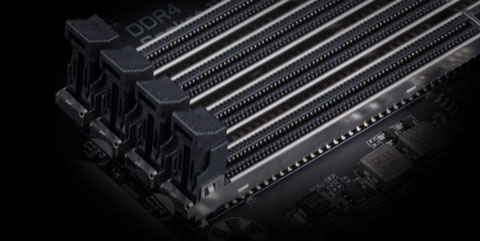

超耐久™ 記憶體強化裝甲插槽
AORUS主機板獨家單片式超耐久金屬防護設計,除了可以防止PCB的變形及扭曲之外,還可以降低電磁干擾。

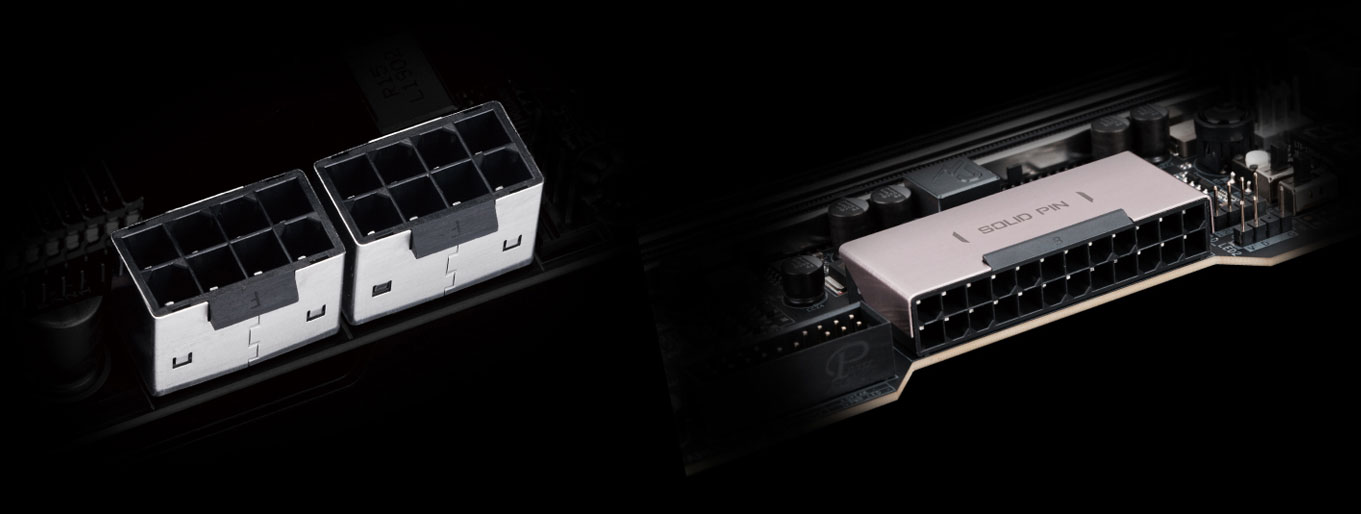

實心針腳電源接頭設計
TRX40 AORUS主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 8pin ATX 12V CPU輔助電源接頭設計,提供比一般接頭更優異的導電性跟訊號傳輸能力,並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。
Q-Flash Plus
無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS
技嘉BIOS和應用程式
好的軟體搭配完美的硬體設計協同運作,才能創造出絕佳的使用體驗。 TRX40 AORUS MASTER附贈多款實用且易於操作的軟體,幫助玩家更精準地掌控主機板及系統的各項運用。
GIGABYTE BIOS & APP CENTER
BIOS
APP CENTER
Easy Tune
System Information Viewer
BIOS
全新使用者介面設定
全新簡易模式,在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前,列出本次所有BIOS變動項目,讓玩家再次快速確認所有調整的項目是否正確。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖,清楚地顯示每個負載線校準設定。
APP CENTER
技嘉 APP Center讓您輕鬆操控技嘉的應用程式,並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面,技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊,甚至進一步下載最新的應用程式、驅動程式及BIOS。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面,方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統,只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定,立即讓效能大幅提昇。
System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體,您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率;調效並規劃選定的風扇轉速變化狀況,當然您也可以設定系統或特定元件溫度過高警示,並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成,讓您隨時掌握系統的使用及健康狀況。
XSplit Gamecaster + Broadcaster:隨時直播你的精彩遊戲片段

技嘉主機板搭載全球知名電競直播軟體XSplit Gamecaster + Broadcaster,只要單鍵設定,就能輕鬆將你的對戰實況上傳Twitch。XSplit Gamecaster全方位整合社群軟體,簡單直覺的使用介面,讓你一邊即時對話,一邊與玩家分享遊戲實況,隨時隨地向全世界直播精彩對戰時刻,打造專屬於你的個人專屬主播台。

* 免費XSplit Gamecaster + Broadcaster Premium高級會員權限(一年)
