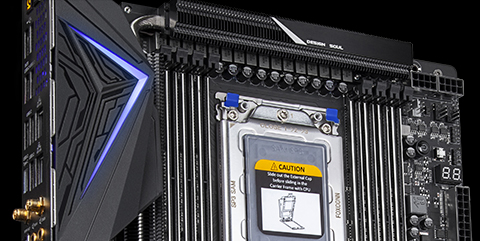

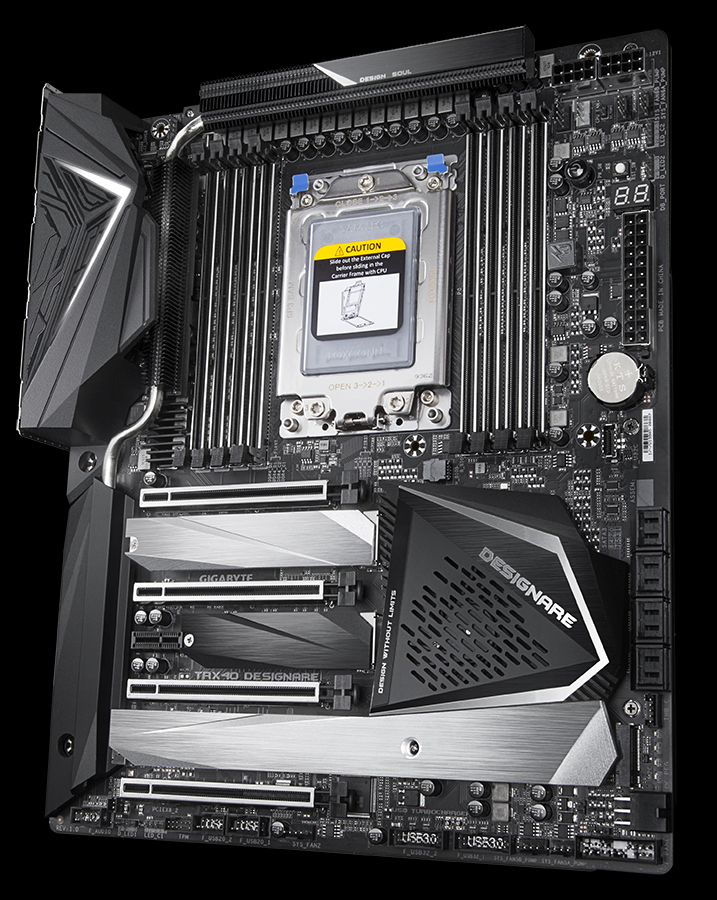

TRX40 DESIGNARE

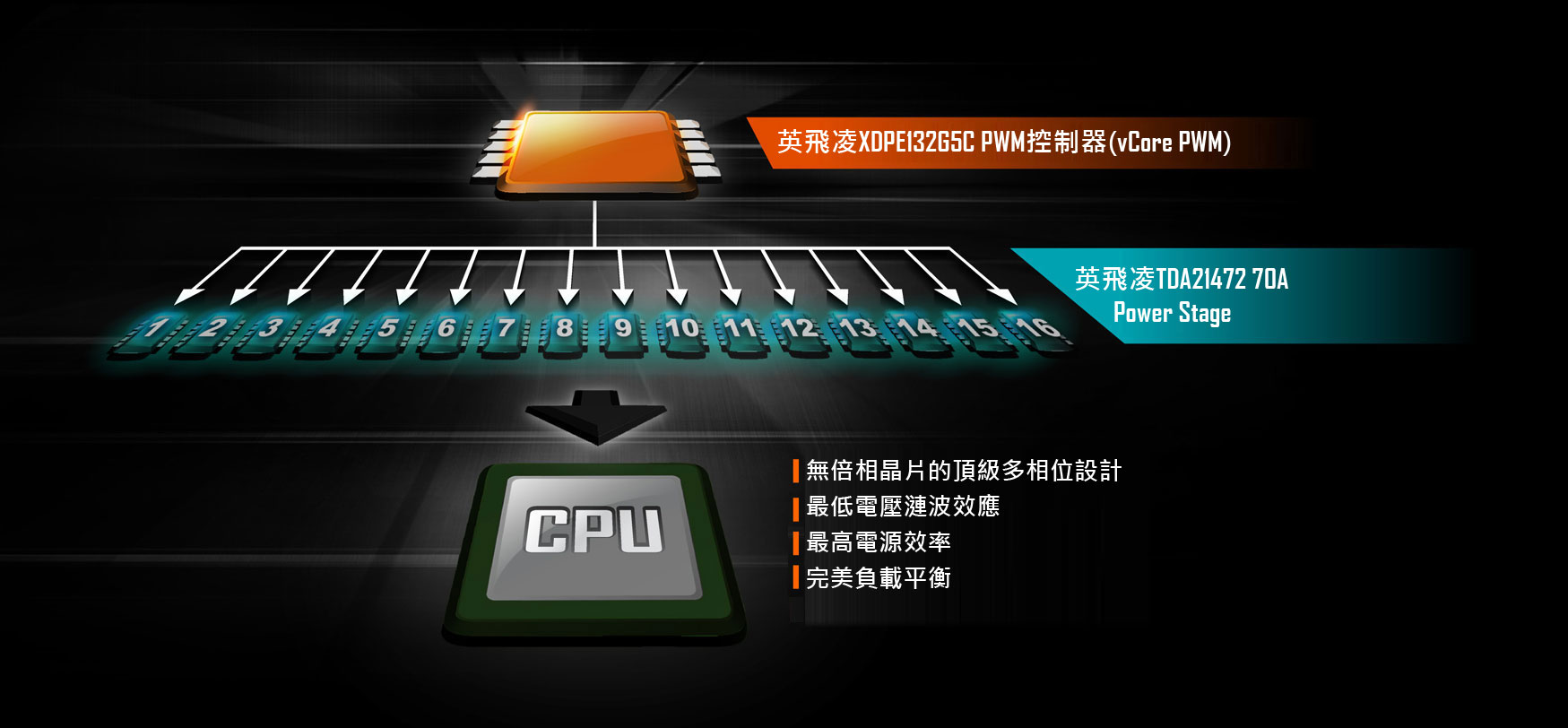

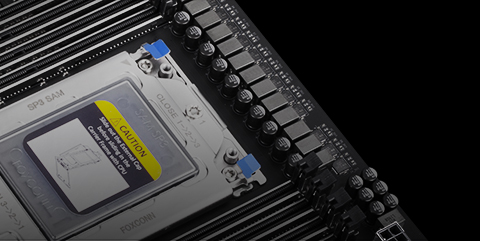

TRX40 DESIGNARE主板採用最新一代英飛凌多相PWM控制器，包括vCore和SOC等16+3相電源，均採用英飛凌TDA21472 Power Stage MOSFET電晶體，每相可提供並處理至少70安培的功率，讓主機板的總功率配置達驚人的1330安培。讓電源設計不再是主機板效能及穩定性的瓶頸。

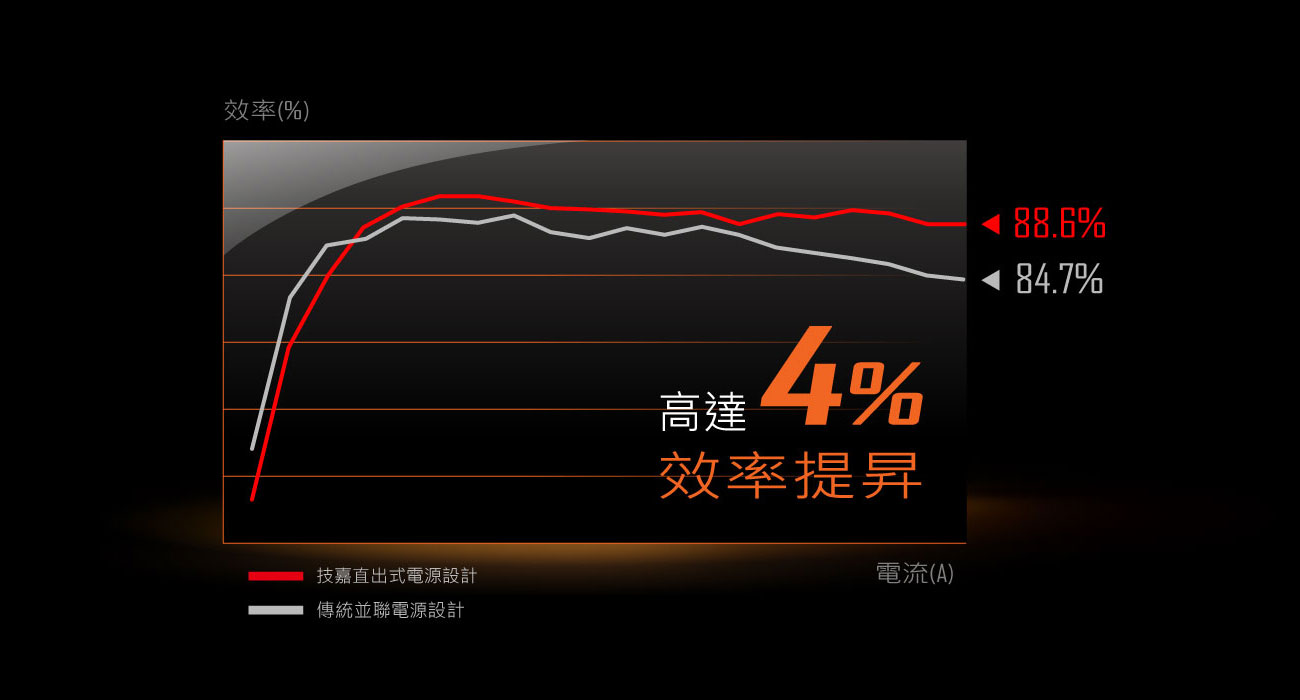

全新直出式多相電源設計
無使用倍相晶片/非並聯設計
新一代英飛凌PWM控制晶片
70安培Power Stage

最低電壓漣波效應
最高電源效率

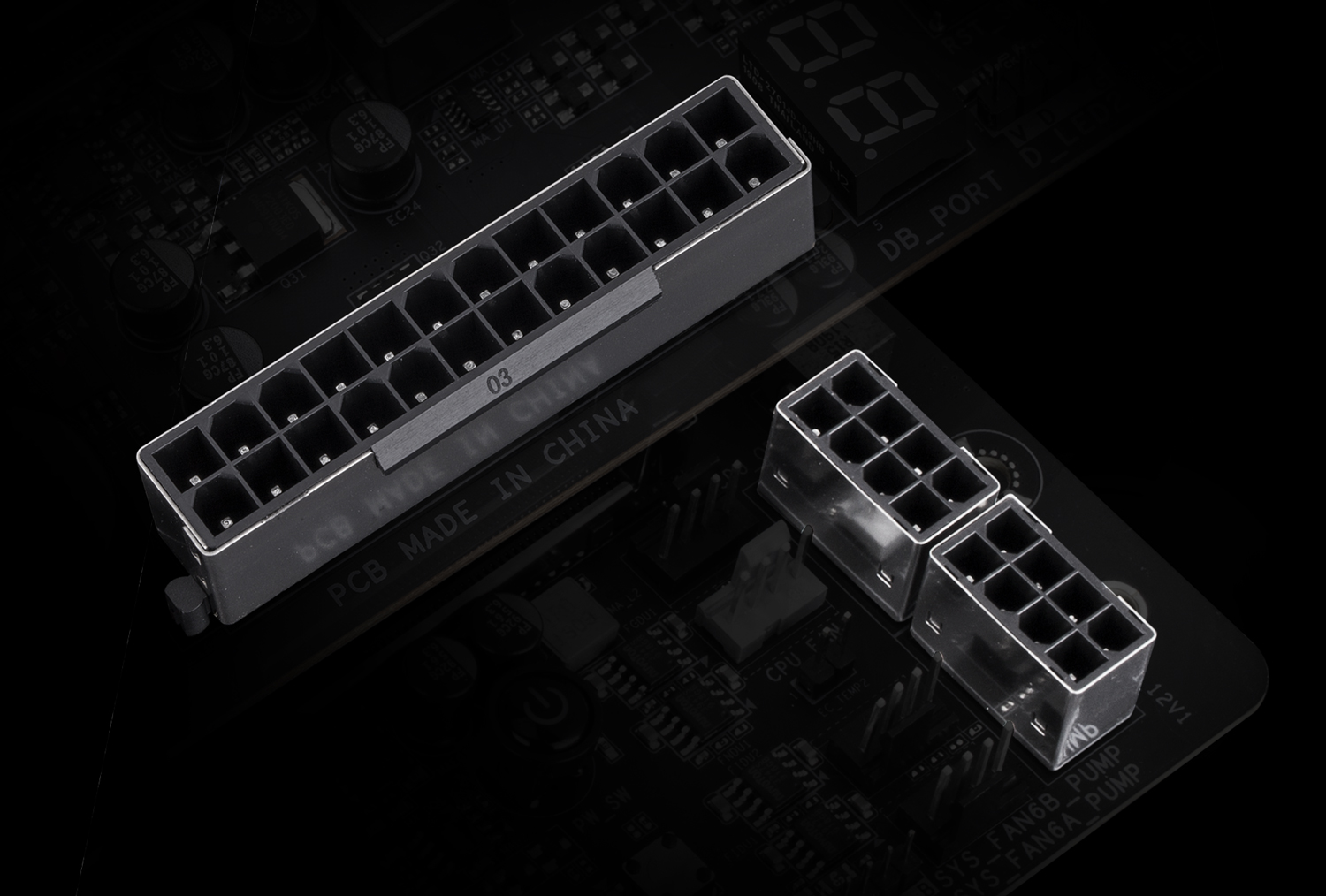

搭載金屬防護8+8 pin實心針腳電源插槽

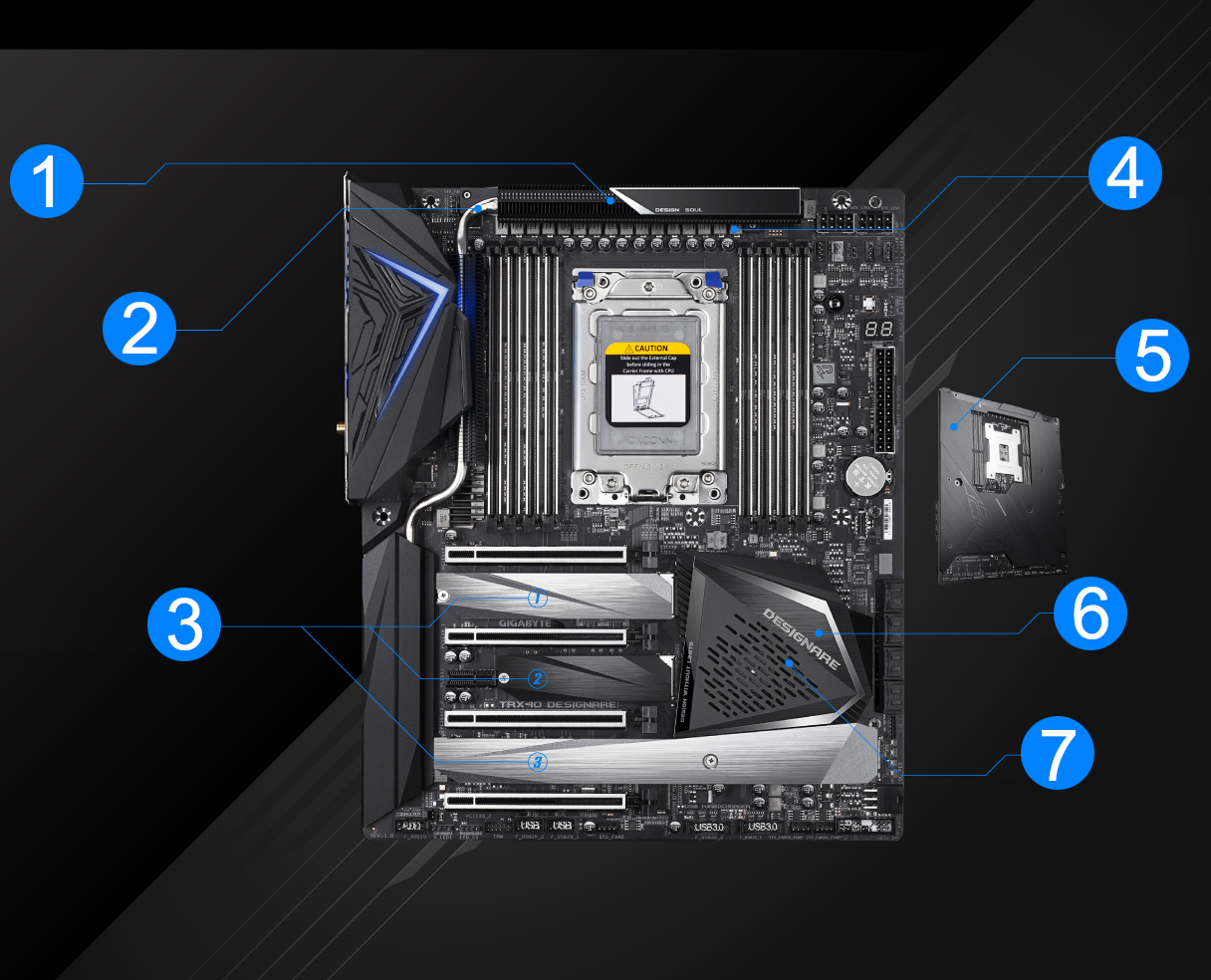

1. Fins-Array堆疊式鰭片

與相同尺寸的傳統散熱片相比，Fins-Array設計的散熱面積增加了300%。

2. 延伸式熱導管

熱導管的延伸式散熱器，能夠在相同時間內從散熱片傳遞更多熱量。

3. 三組PCIe 4.0 M.2 散熱片

加大的M.2散熱片設計可防止新一代PCIe 4.0 固態硬碟因為運作溫度過高而造成效能不佳的狀況。

4. LAIRD導熱墊

透過使用1.5mm厚，5W/mK 的LAIRD導熱墊，同時傳輸比一般導熱墊多2.7倍的熱量。

5. 超耐久底板

以鋁質散熱背板代替傳統的鐵質底板，提供3倍的導熱性。

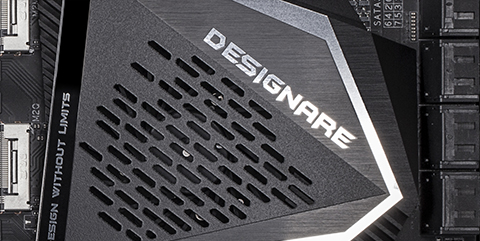

6. TRX40 晶片組散熱片

由鋁擠及CNC切割等數十道工序製造而成的多層散熱片，這個透過繁複的工序設計的複合式散熱片可確保TRX40晶片組在運作時常保涼爽安靜。

7. 5cm 滾珠軸承靜音風扇

內建 5cm滾珠軸承風扇來為TRX40晶片組降溫。當系統閒置時會自動停止運作，以延長使用。

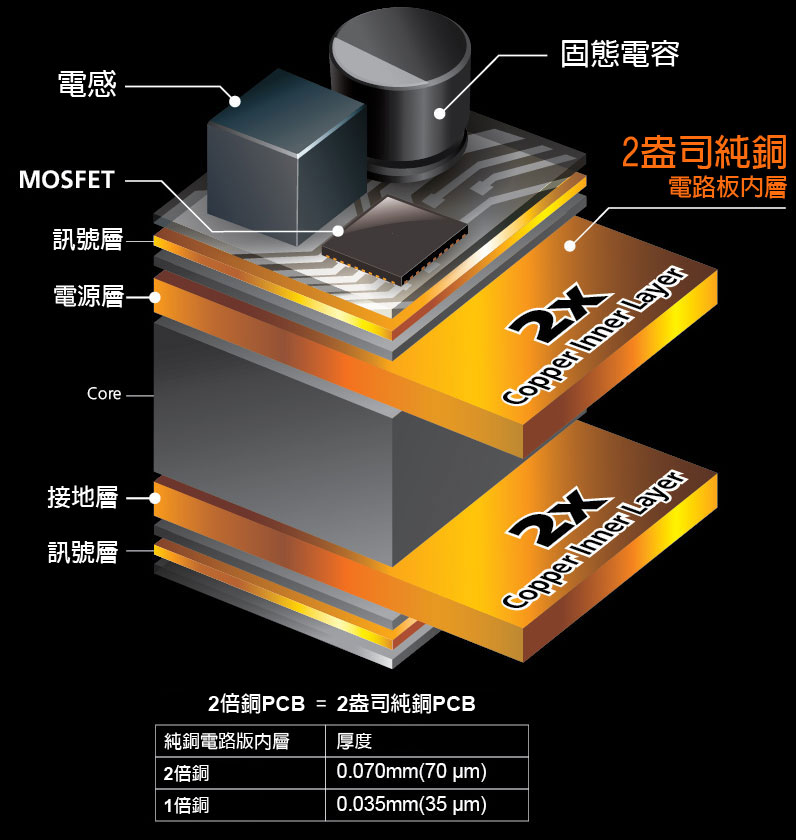

技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。

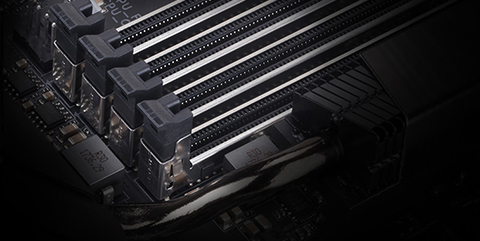

支援高達DDR4 XMP 4400MHz以上頻率*

GIGABYTE經過嚴格的測試及驗證以確保主機板的相容性及效能，為玩家提供超頻到DDR4 4400MHz以上超高頻率所需的堅強品質後盾。

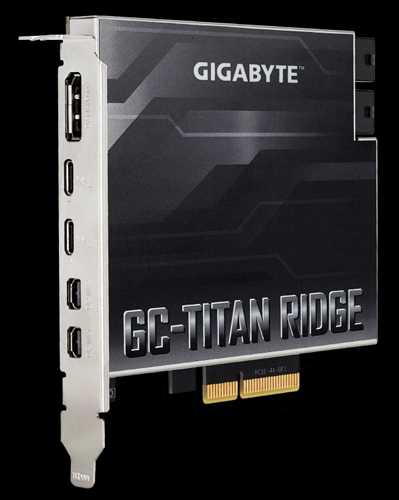

搭載 40Gb/s GC-Titan Ridge 擴充卡

最快速的單一通道40Gb/s傳輸速度
藉由搭載GC- Titan Ridge 擴充卡，提供單一線路最高40 Gb/s 的超高頻寬，傳輸速度比上一代的Thunderbolt™ 產品技術快2倍。它可與任何擴充底座、顯示器和外接設備的快速連接。單一接頭可透過菊鏈式串接架構，再沒有額外的集線器或交換器的狀況下，連接多達3個Thunderbolt設備。此外，它也支持最新技術PD3.0的快速充電。

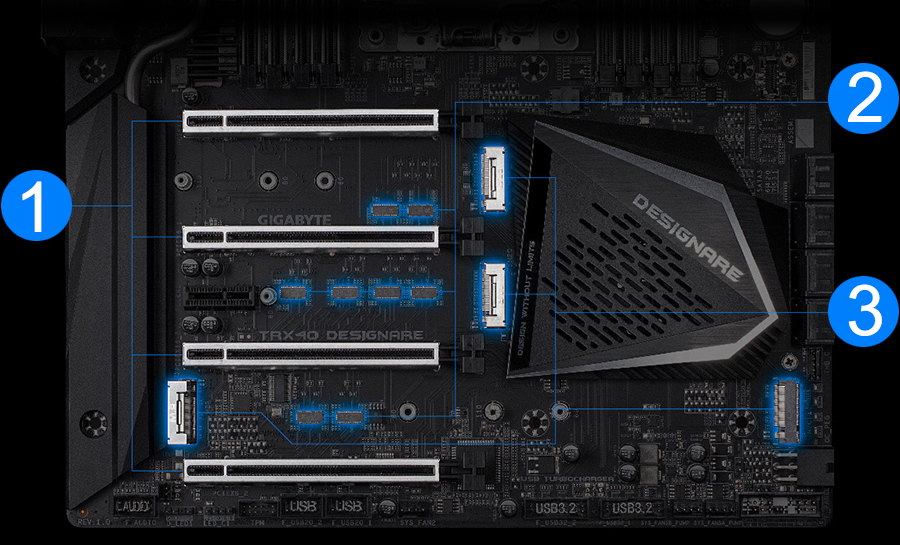

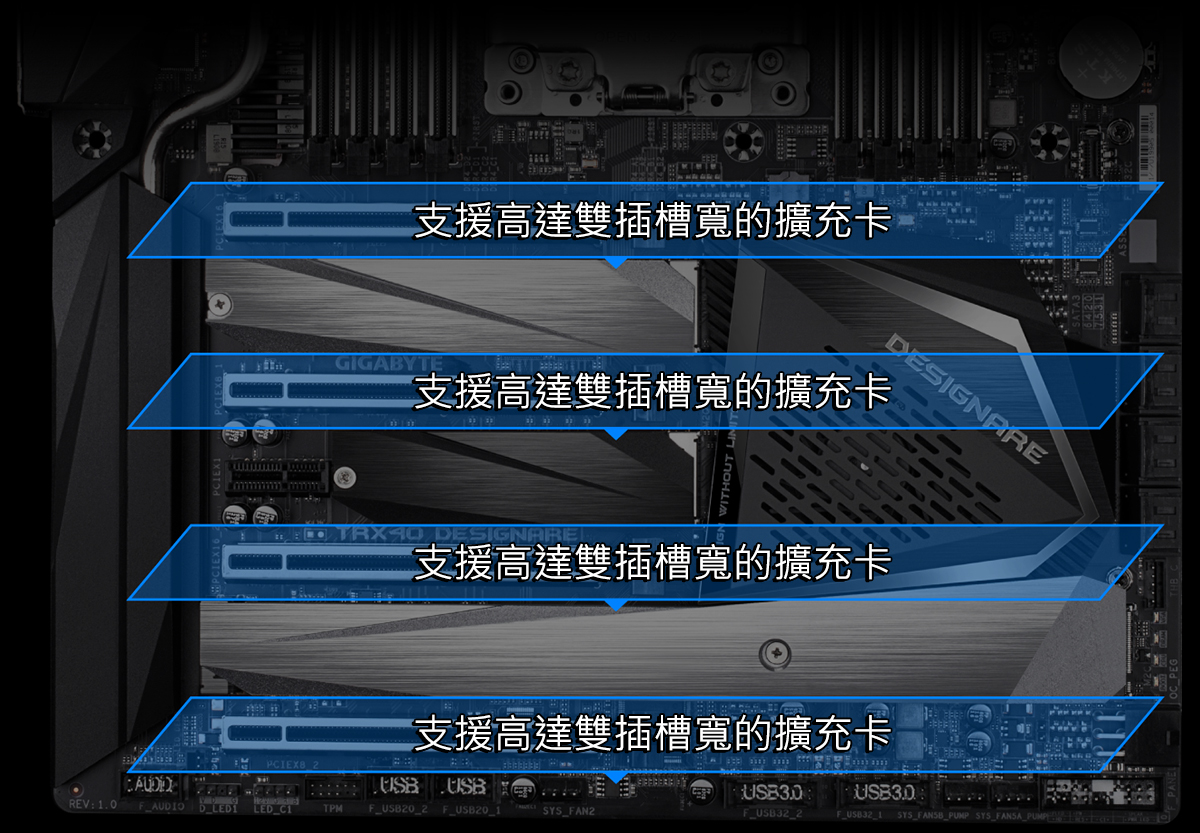

配備了四組兩倍間距寬度PCIe x16插槽，透過獨特的空間配置，可安裝四張雙插槽寬的顯示卡或其他擴充卡，這樣的寬間距4 Way插槽設計非常適合需要大量3D處理和計算能力的高階系統及工作站。

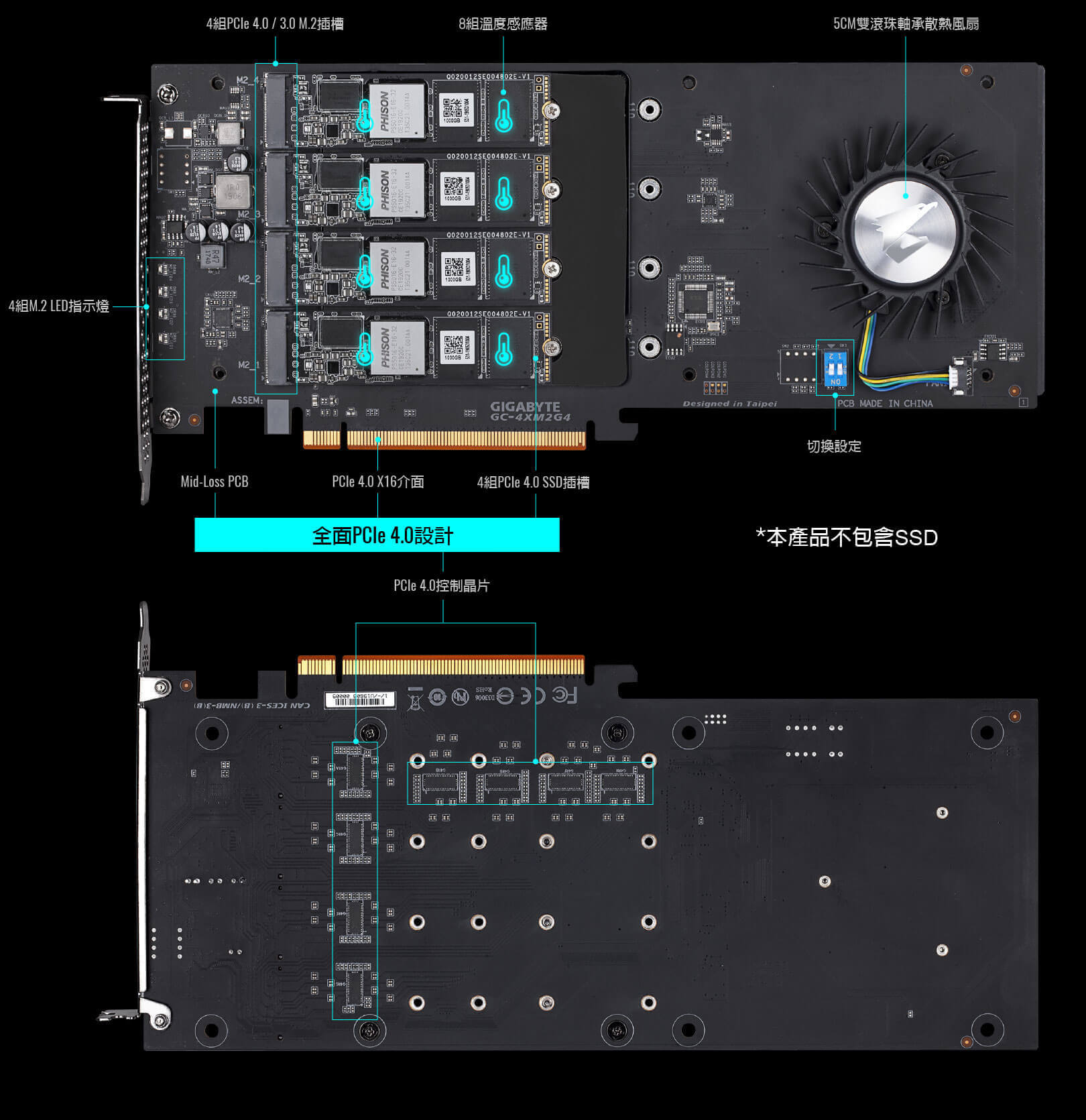

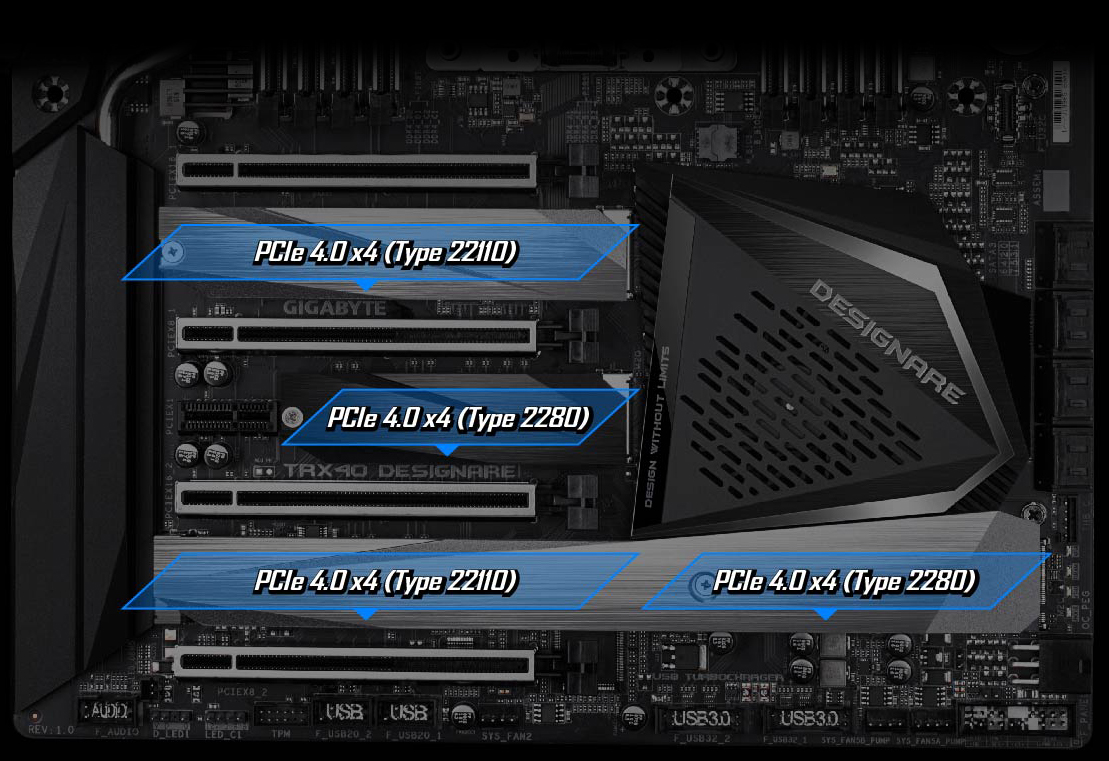

四組 PCIe 4.0 x4 M.2 插槽設計

GIGABYTE主機板，專注於為希望發揮系統最佳儲存效能的玩家提供最佳的M.2技術。

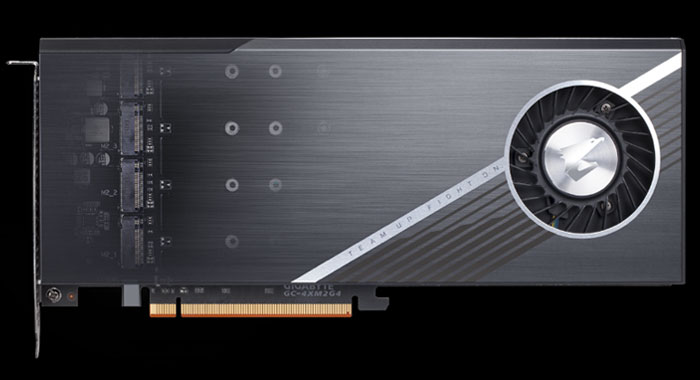

支援4個NVMe SSD建構RAID 0磁碟陣列

將Gen4 x4 NVMe PCIe SSD的效能發揮到極致

主機板提供業界最佳的NVMe儲存裝置相容性，為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外，技嘉獨特的線路設計，可以支援4個NVMe固態硬碟建構RAID 0磁碟陣列，讓系統的讀取速度高達14991 MB/s (Sequential Read測試項目)，讓技嘉主機板成為極致效能電腦獨一無二的選擇。

M.2 + M.2 + M.2 + M.2

極致效能
連續讀取速度: 14991 MB/s
連續寫入速度: 12721 MB/s

USB TurboCharger 閃電快充技術

技嘉獨家的USB TurboCharger閃電快充技術，讓玩家可以用驚人的速度為行動裝置充電，只要將機殼的前置USB Type-A連接線連接到主機板的USB TurboCharger連接埠，玩家便可透過前置USB 3.0介面，為具有QC 3.0的Android裝置和具有Apple Fast-Charge功能的Apple裝置快速充電，在30分鐘內將電力幾乎用罄的裝置充電到50％*。

* 充電時間會依裝置硬體設計有所差異，此外手持裝置電池容量、機殼前置USB3.0線路品質、系統省電設定...等外在環境因素及設定也會影響充電速度。

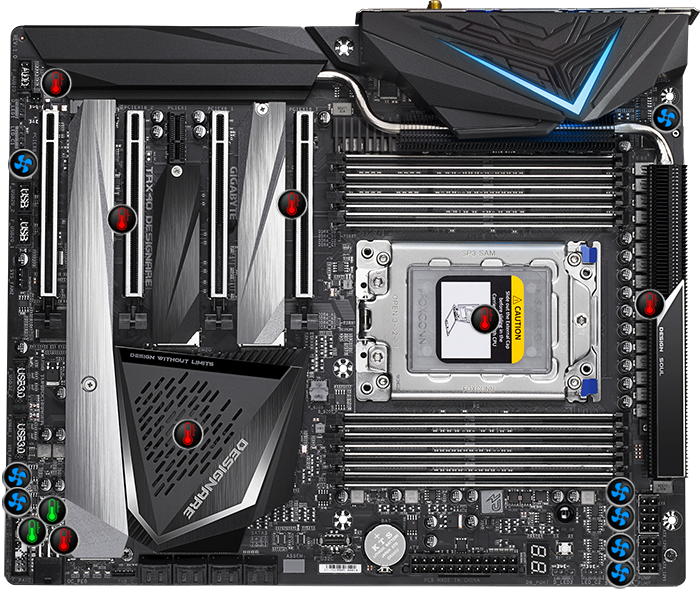

Smart Fan 5

透過 Smart Fan 5，玩家可以確保主機在高效能運作的同時，也兼顧低溫的需求。Smart Fan 5 可以讓玩家自定義風扇接頭所能控制的風扇配置，以因應主機板上測溫點所偵測到的溫度變化，並即時執行降溫動作。此外，Smart Fan 5 全面支援複合式風扇接頭，除了可搭配各類採用PWM和電壓模式控制的風扇之外，更是連接水冷幫浦的最佳選擇。

風扇接頭

內部溫度偵測點

外接溫度偵測接頭

不同型號的風扇接頭和溫度傳感器的數量不同。Smart Fan 5功能可能因型號而異。

溫度偵測點

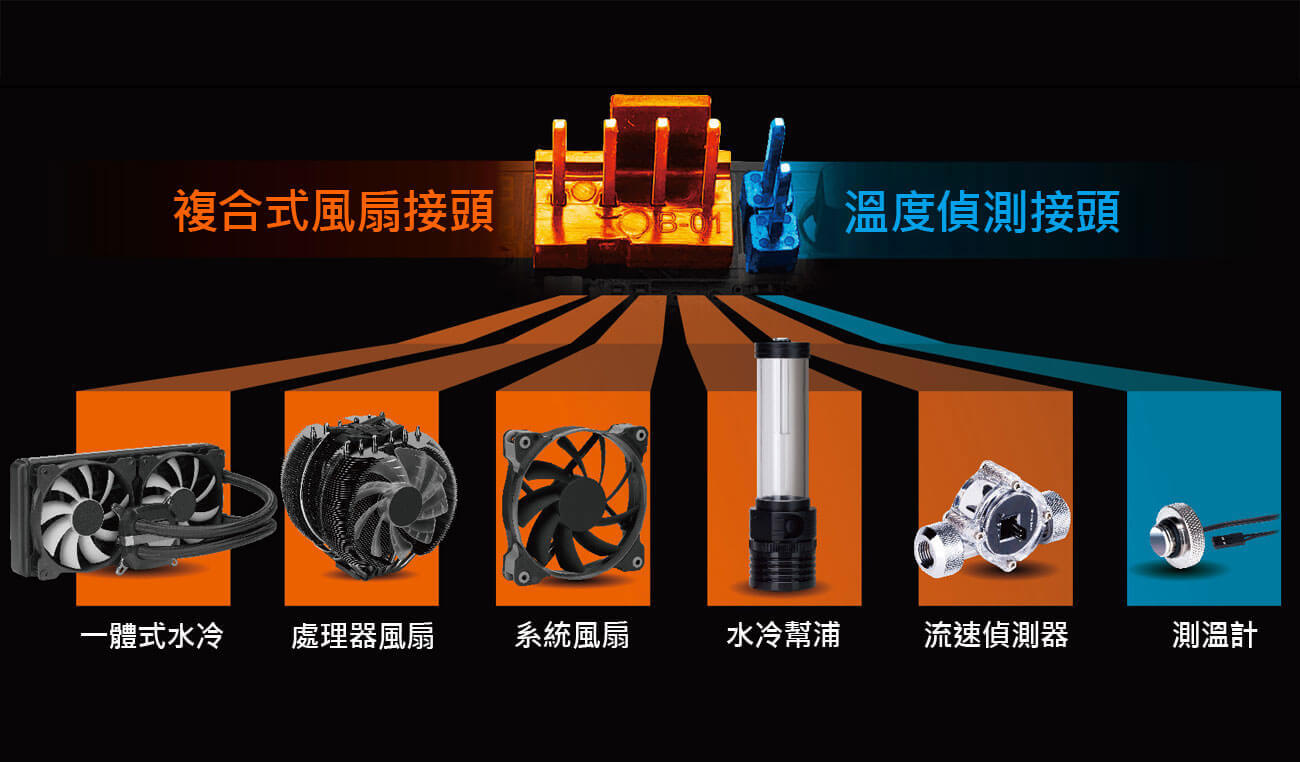

複合式風扇接頭

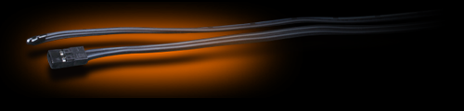

2條溫度偵測擴充線

■ 8個風扇/水冷幫浦接頭
■ 7個測溫點
■ 2個測溫點擴充接頭
■ 全複合式風扇接頭
■ 可自定義式風扇接頭及測溫點
■ 支援最高24W(2AX12V) 電流以因應高階風扇使用，並內建過電流保護機制
■ 直覺且友善的風扇調整控制介面

全新 Smart Fan 5 軟體

玩家可以依據需求及系統運作狀況，在靜音與全速運轉之間自由選擇。
透過直覺且簡單的使用者介面，來調整每一個風扇或水冷幫浦的轉速曲線，並定義其偵測到特定溫度時，以不同轉速來進行散熱。

* 圖片僅供參考。

ALC1220-VB 提供更深層的遊戲體驗 ViBes

全新Realtek 頂級高傳真音效晶片

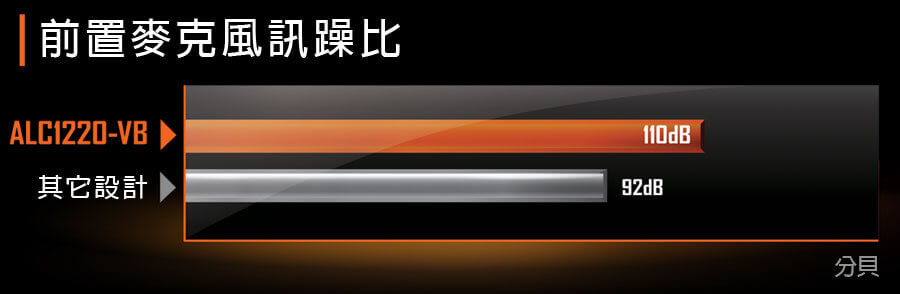

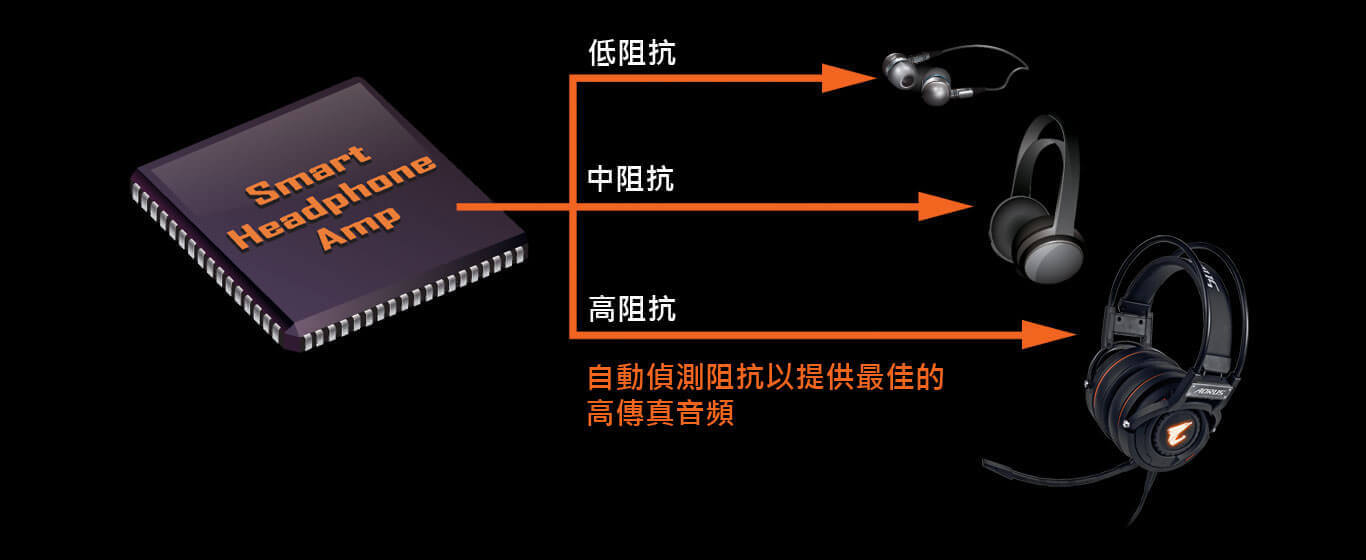

ALC1220音效晶片提供120dB(A) 超高訊噪比音效，並內建 Smart Headphone Amp技術，可自動偵測耳機的阻抗值，提供最佳的音效動態特性，避免音量過低或失真，甚至爆音或輸出功率過大導致耳機毀損等情況的產生。而全新的 VB 系列音效控制晶片，提供前置/後窗麥克風訊噪比SNR高達110 / 114dB（A），讓您的聲音充滿活力。

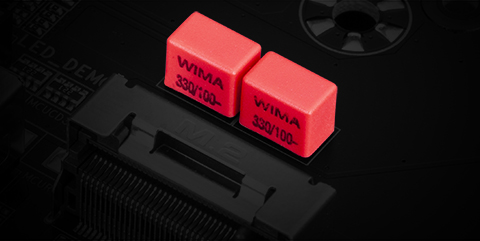

WIMA Hi-Fi等級音效電容

採用WIMA Hi-Fi 等級音效電容，這些高階電容器用來用來處理訊號回饋，以提供更通透、平衡的聲音，還廣泛用於高級Hi-Fi系統。這些優質的用料，搭配獨家AMP-UP Audio技術，為追求完美音質的發燒友及玩家，提供最佳整合型音效的解決方案。

DTS :X^® Ultra

讓玩家使用任何耳機或揚聲器進行遊戲實，都可以感受真實再現、定位精確的3D音效體驗。

DTS：X^® Ultra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正，提供DTS^® 編解碼器的後級處理增強功能和設備級別調整。 DTS Sound Unbound功能利用Microsoft Spatial技術，為遊戲提供了最真實的3D音效體驗。透過DTS Headphone:X提供的高沉浸感，意味著聆聽者可以從本身的上方，下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者。

想進一步了解DTS Sound Unbound所提供的沉浸式遊戲聲音體驗，請參閱 https://dts.com/sound-unbound-app

* DTS Sound Unbound需要Windows 10中的最新Windows更新，請將Windows 10作業系統升級到Win10 Build 18898或更高版本。

DTS:X Ultra技術說明影片

DTS:X Ultra體驗影片

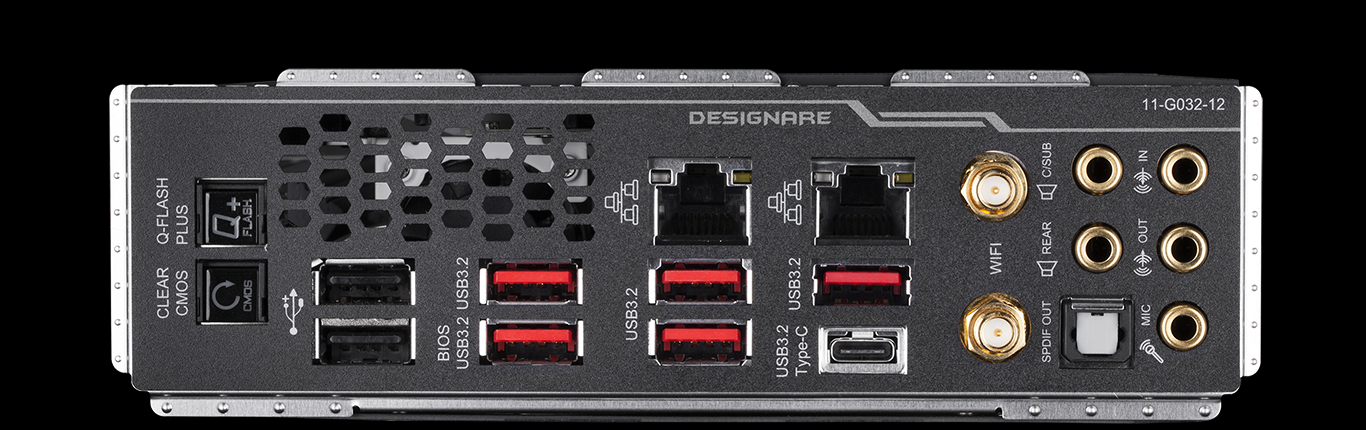

一體式I/O背板裝甲
耐用且便於安裝的設計

在一體式I / O背板裝甲的加持下，組裝技嘉超耐久電腦主機將更加輕鬆便捷。玩家可以通過預安裝的I / O背板裝甲的耐用設計獲得出色的耐用性。

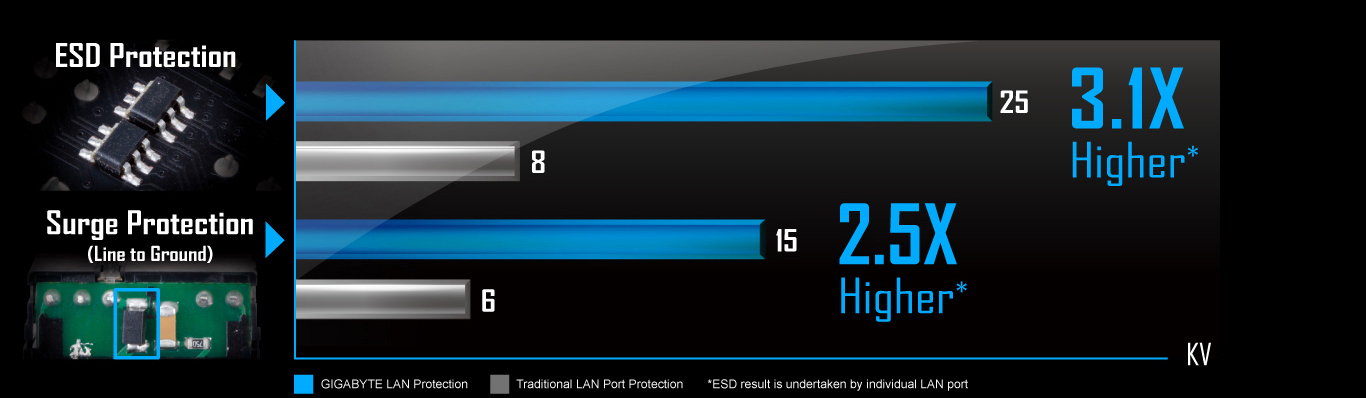

業界領先的抗靜電及抗突波防護功能

技嘉主機板所使用的IC晶片提供比傳統晶片高三倍的靜電防護能力。這樣的用料可以提供主機板更佳的防護，透過這種優質元件的使用，降低電腦常見的靜電威脅。技嘉主機板配備特殊的抗突波IC晶片，可保護您的電腦及主機板不受電流突波的傷害，確保您的電腦不會因為電流供應或突發性的電壓不穩而受到傷害！

Q-Flash Plus

無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

透過Q-Flash Plus技術，即便您沒有處理器、記憶體、顯示卡，甚至不用進BIOS選單，都可以輕鬆更新TRX40主機板的BIOS，您只需要將下載下來的最新BIOS儲存到FAT或FAT 32格式的隨身碟，並將BIOS更名為GIGABYTE.bin，之後把隨身碟插在主機板上的USB插槽並按下Q-Flash Plus按鈕，系統便會幫助您輕鬆完成BIOS更新、正常啟動系統。

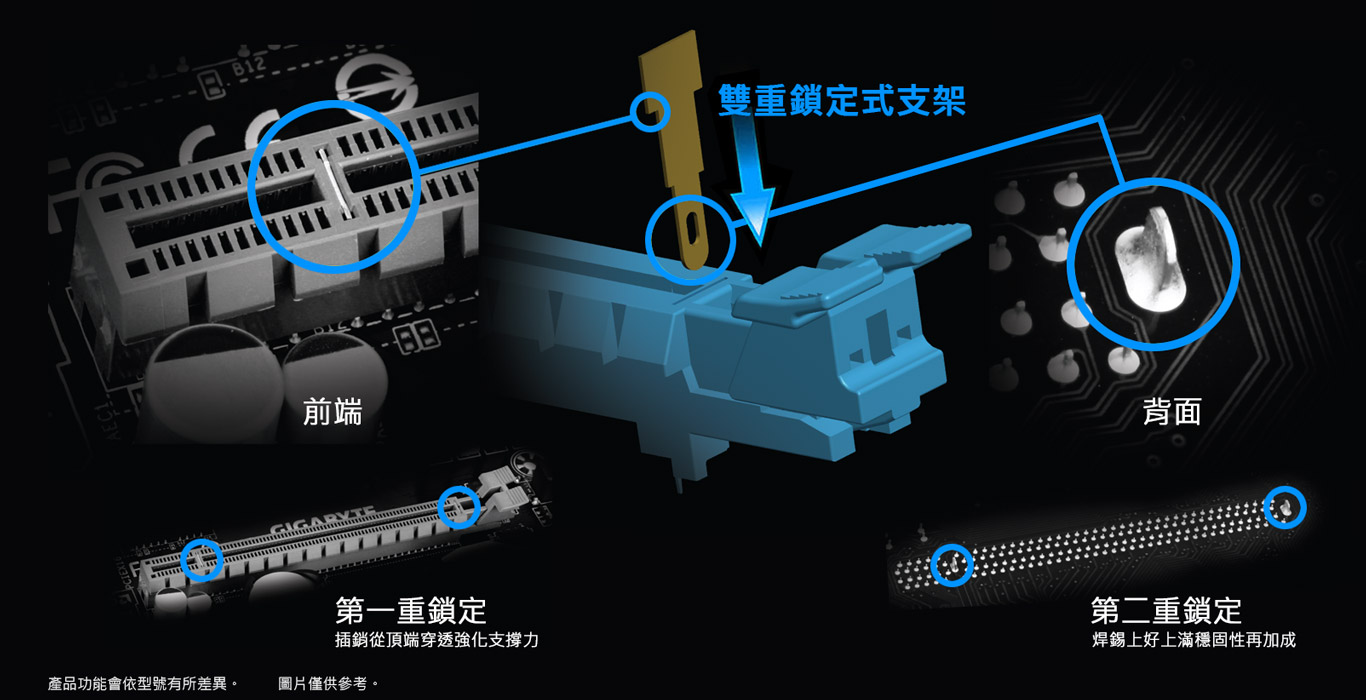

技嘉專利雙重鎖定式支架

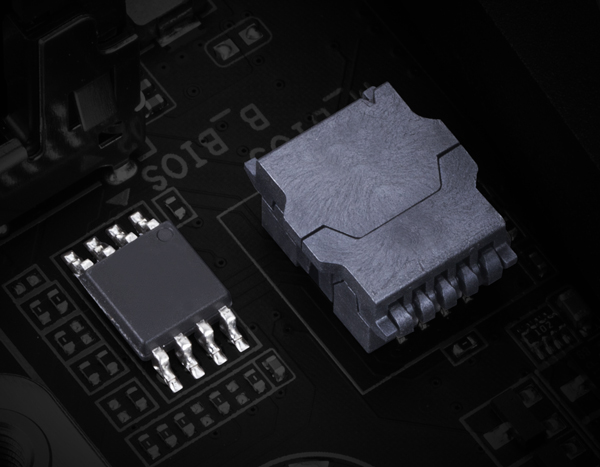

技嘉獨家 DualBIOS™ 設計

技嘉主機板內建技嘉獨家DualBIOS™技術，這項技術可以保護您電腦相當重要的組成部份--BIOS。技嘉DualBIOS™技術意味著您的主機板會內建包括"主BIOS"和"備用BIOS"兩顆實體晶片，讓使用者遠離病毒入侵、硬體毀損、超頻設置錯誤或BIOS更新過程中電源故障所造成BIOS毀損。

* 圖片僅供參考。

BIOS

* 圖片僅供參考。

全新使用者介面設定

全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。

我的最愛選單

將常用項目新增到我的最愛選單中以便快速搜尋及設定。

儲存裝置信息

顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。

設定變更提醒

在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。

圖型化Load Line電壓負載校正曲線

透過直覺的曲線圖，清楚地顯示每個負載線校準設定。

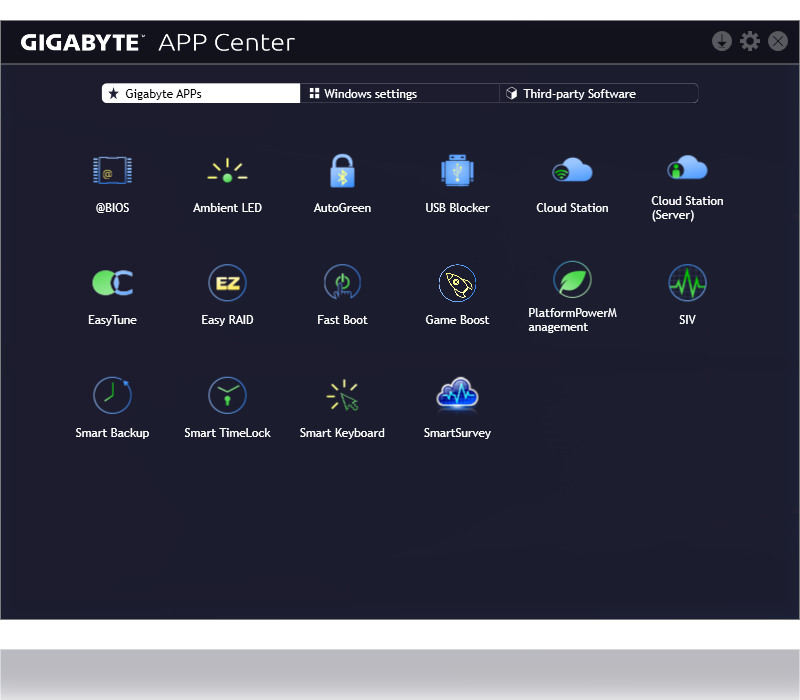

APP CENTER

技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。
* 圖片僅供參考。

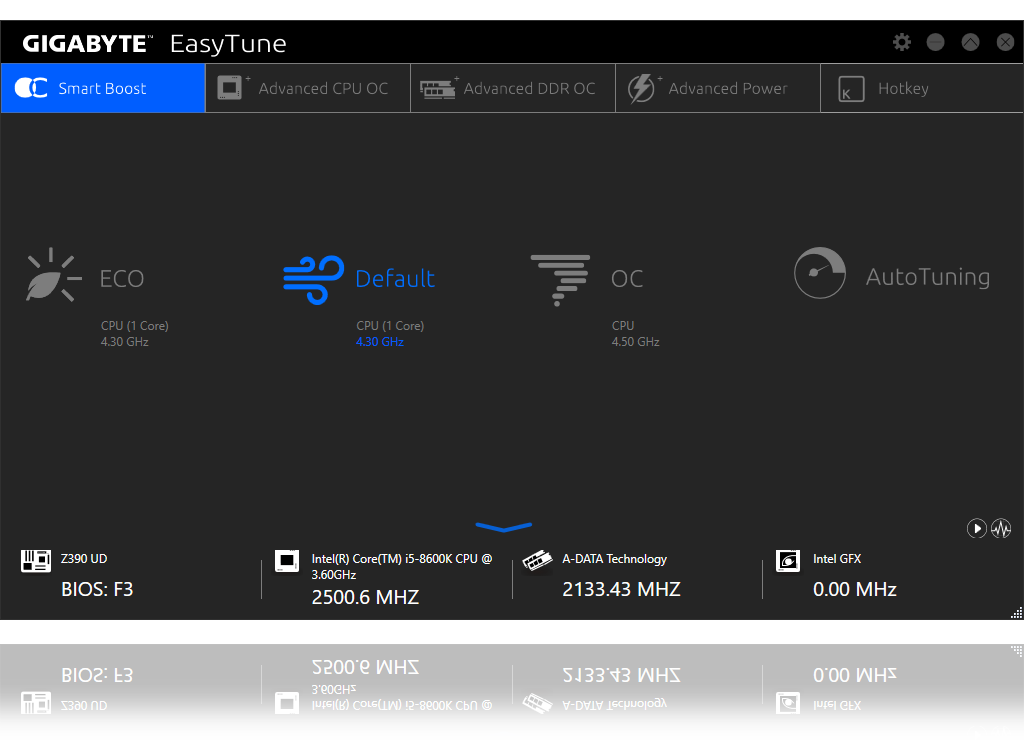

EasyTune™

技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。
* 圖片僅供參考。

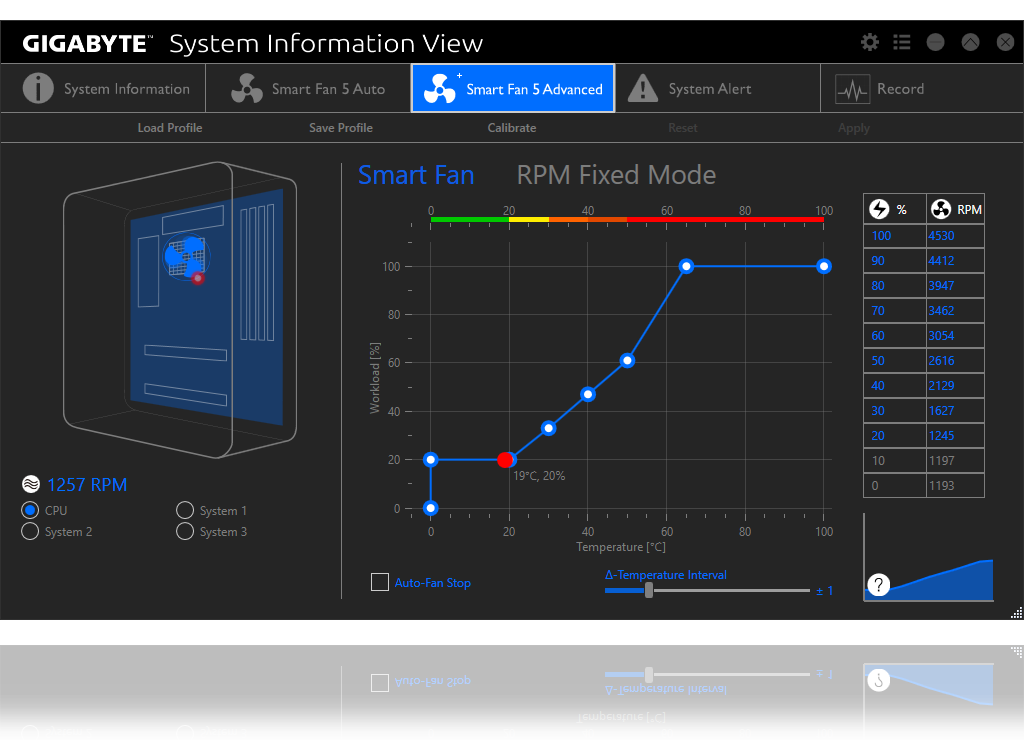

System Information Viewer

技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
* 圖片僅供參考。
