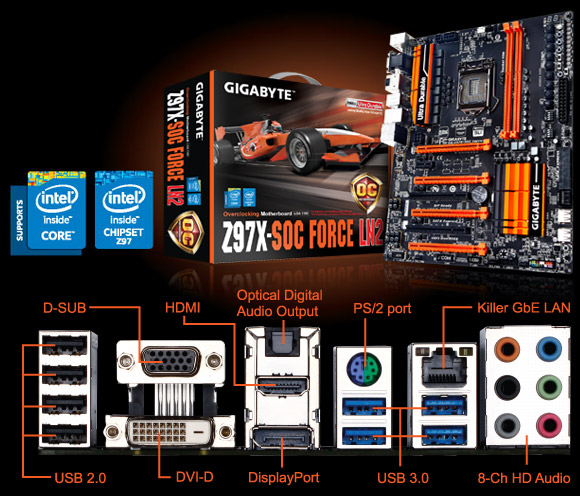

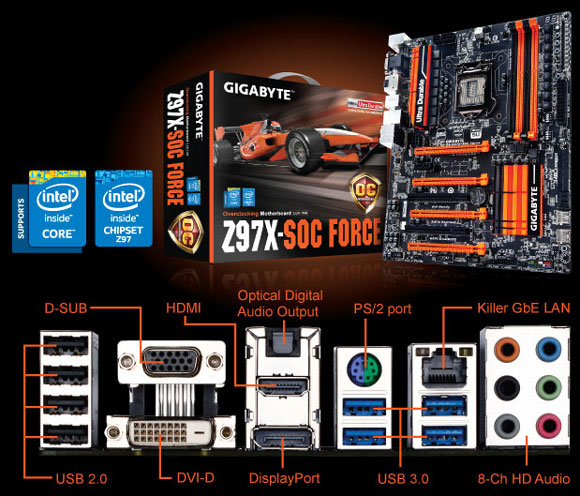

CPU支援
|
|
4th Gen & 5th Gen Intel® Core™ 處理器 |
CPU腳座 |
|
LGA 1150 |
晶片組
|
|
Intel Z97晶片組 |
顯示卡插槽
|
|
1*PCI-E 3.0 x16 + 1*PCI-E 3.0 x8 + 2*PCI-E x4* |
影像輸出介面
|
|
HDMI, DisplayPort, DVI-D, D-SUB |
記憶體格式
|
|
2 Channel DDR3 |
記憶體插槽數
|
|
4*DDR3 |
擴充插槽
|
|
1*PCI-E x1, 2*PCI |
SATA連接埠 |
|
6*SATA3**, 1*SATA EXPRESS |
RAID支援
|
|
RAID 0,1,5,10 |
USB |
|
6*USB 3.0 + 8*USB 2.0 |
音效/網路
|
|
8-channel HD / Killer GbE LAN |
規格尺寸(mm) |
|
ATX (305x244) |
|
*PCI-E x4 插槽與PCI-E x8 插槽共享頻寬。 |
**SATA EXPRESS會佔用部分SATA頻寬，當SATA EXPRESS 啟用時，僅剩4組SATA3 連接埠可正常運作。
|
|
|
|

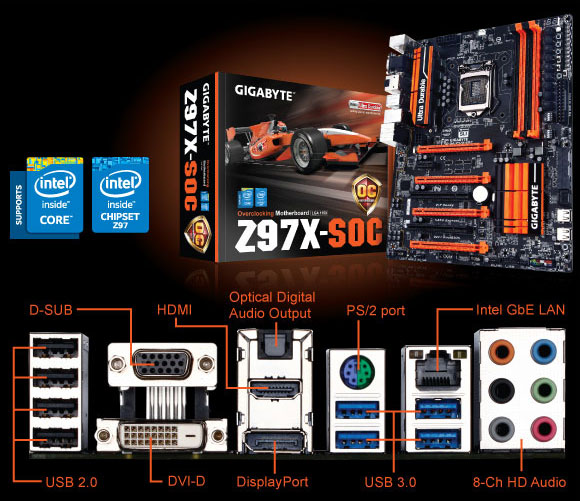

CPU支援
|
|
4th Gen & 5th Gen Intel® Core™處理器 |
CPU腳座 |
|
LGA 1150 |
晶片組
|
|
Intel Z97晶片組 |
影像輸出介面
|
|
1*PCI-E 3.0 x16 + 1*PCI-E 3.0 x8 + 2*PCI-E x4* |
Display Interface |
|
HDMI, DisplayPort, DVI-D, D-SUB |
記憶體格式
|
|
2 Channel DDR3 |
記憶體插槽數
|
|
4*DDR3 |
擴充插槽
|
|
1*PCI-E x1, 2*PCI |
SATA連接埠
|
|
6*SATA3**, 1*SATA EXPRESS |
RAID支援
|
|
RAID 0,1,5,10 |
USB |
|
6*USB 3.0 + 8*USB 2.0 |
音效 / 網路
|
|
8-channel HD / Intel GbE LAN |
規格尺寸(mm)
|
|
ATX (305x244) |
|
*PCI-E x4 插槽與PCI-E x8 插槽共享頻寬。 |
**SATA EXPRESS會佔用部分SATA頻寬，當SATA EXPRESS 啟用時，僅剩4組SATA3 連接埠可正常運作。 |
|
|
|
|
CPU支援
|
|
4th Gen & 5th Gen Intel® Core™ 處理器 |
CPU腳座 |
|
LGA 1150 |
晶片組 |
|
Intel Z97晶片組 |
顯示卡插槽 |
|
1*PCI-E 3.0 x16 + 1*PCI-E 3.0 x8 + 2*PCI-E x4* |
影像輸出介面 |
|
HDMI, DisplayPort, DVI-D, D-SUB |
記憶體格式 |
|
2 Channel DDR3 |
記憶體插槽數 |
|
2*DDR3 |
擴充插槽 |
|
1*PCI-E x1, 2*PCI |
SATA連接埠 |
|
6*SATA3**, 1*SATA EXPRESS |
RAID支援 |
|
RAID 0,1,5,10 |
USB |
|
6*USB 3.0 + 8*USB 2.0 |
音效/網路 |
|
8-channel HD / 1*GbE LAN |
規格尺寸(mm) |
|
ATX (305x244) |
|
*PCI-E x4 插槽與PCI-E x8 插槽共享頻寬。 |
**SATA EXPRESS會佔用部分SATA頻寬，當SATA EXPRESS 啟用時，僅剩4組SATA3 連接埠可正常運作。 |
|
