لا بديل عن لوحة رئيسية فائقة التحمل لحاسبك الجديد






مولد أسطورة جديدة فى عالم اللوحات الرئيسية
كشفت جيجابايت الستار عن أحدث لوحاتها الرئيسية الرائدة و التى تم تصميمها لتوفير أقصى إمكانيات رفع تردد التشغيل لتلبية احتياجات المحترفين الراغبين فى تحطيم الأرقام القياسية العالمية. مع العديد من تحطيم الارقام القياسية للمعالجات CPU و GPU اثبت اللوحة الرئيسية جيجابايت Z77X-UP7 انها اللوحة الرئيسية المرشحة للفوز برفع تردد التشغيل هذا العام.

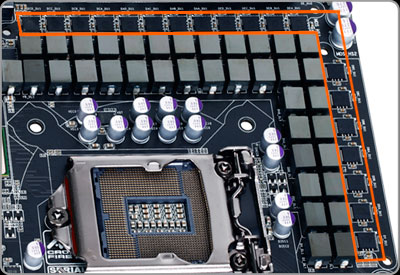

التصميم الأول من نوعه الذى يدعم 32+3+2 مرحلة لإمداد معالج الحاسب بالطاقة
تستطيع اللوحة الرئيسية Z77X-UP7 من جيجابايت إمداد مستويات عالية من الطاقة و ذلك من خلال تصميم يدعم 32+3+2 مرحلة لتوصيل الطاقة ( 32 مرحلة لإمداد المعالج بالطاقة، 3 مراحل لإمداد وحدات الذاكرة ، 2 مرحلة لإمداد وحدات الذاكرة المدمجة بالمعالج VTT ). تتميز اللوحة الرئيسية Z77X-UP7 باحتوائها على تقنية التحمل الفائق Ultra Durable™ 5 من جيجابايت و التى تدعم مكونات عالية الجودة قادرة على إمداد مستويات عالية من الطاقة مثل شريحة PowIRstages® من شركة IR و التى تستطيع إمداد تيار كهربى يصل إلى 60A . هذا هو ما جعل اللوحة الرئيسية Z77X-UP7 قادرة على إمداد تيار كهربى بقوة 2,000W

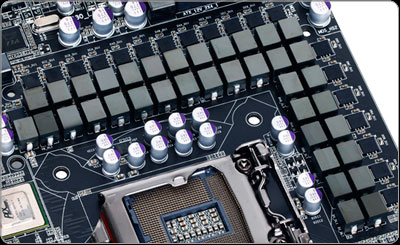

تصميم يدعم دوائر رقمية بالكامل لتوصيل الطاقة
تدعم اللوحة الرئيسية Z77X-UP7 محرك رقمى بالكامل لتوصيل أعلى مستويات ممكنة من الطاقة للجيل الثالث من معالجات Core™ من إنتل. إن استخدام دوائر تحكم رقمية بالكامل لتوصيل الطاقة يعنى مزيد من الدقة فى إمداد الطاقة لمكونات الحاسب ذات الحساسية العالية لمستويات الطاقة.

True Digital PWM A
True Digital PWM B
True Digital PWM C
دوائر رقمية بالكامل لتوصيل الطاقة


4 Main Power Zones

أداة 3D Power من جيجابايت*


تتميز سلسلة لوحات جيجابايت الرئيسية Z77 باحتوائها على محرك رقمي بالكامل لإمداد الطاقة لكل من المعالج ومعالج الجرافيك ووحدة التحكم في الذاكرة المدمجة داخل المعالج بالإضافة إلى وحدات الذاكرة نفسها. هذا المحرك الرقمي بالكامل يقدم تحكماً دقيقاً في إمداد الطاقة لمكونات سلسلة لوحات جيجابايت الرئيسية 7.
*Adjustment settings may vary by model







الجيل الخامس من تقنية التحمل الفائق


مكونات متميزة لطاقة قصوى و تبريد فائق
أفضل لوحات رئيسية فائقة التحمل من جيجابايت
لمرة أخرى تخطو جيجابايت خطوة كبيرة إلى الأمام نحو مزيد من جودة و تحمل اللوحات الرئيسية و ذلك من خلال الجيل الخامس من تقنية التحمل الفائق Ultra Durable™ 5 و التى تحتوى على العديد من المكونات القادرة على إمداد معالج الحاسب بأعلى مستويات الطاقة لتوفير أداء يحطم الأرقام القياسية مع الحفاظ على درجة حرارة منخفضة و عمر أطول للوحة الرئيسية.
خلفية اللوحة الرئيسية
شريحة Power Stage الأولى من نوعها القادرة على إمداد تيار كهربى يصل إلى 60A مع التقليل من فقد الطاقة و مزيد من كفاءة استخدامها م كذا قدرة متميزة على التبريد.


High Side
MOSFET

Driver IC


       Low Side Mosfet


تبريد فائق، كفاءة عالية، أداء غير مسبوق
دوائر MOSFET التقليدية
شريحة IR3550 PowIRstage®

*نتائج الاختبار للاطلاع فقط. قد تختلف النتائج باختلاف مواصفات الحاسب المستخدم.
* 4 phase IR3550 PowIRstage® with 2x Copper PCB vs. 4 phase traditional MOSFET
@ 100A load 10 mins lab testing without heatsink

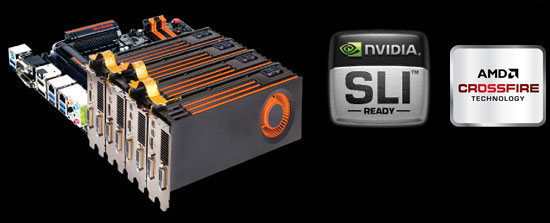

4 كروت جرافيك
تتيح اللوحة الرئيسية Z77X-UP7 أقصى إمكانيات تقوية و تحديث أداء الجرافيك حيث تدعم تركيب 4 كروت للجرافيك باستخدام كل من ATI Crossfire™ و Nvidia SLI™ . كما تدعم اللوحة الرئيسية Z77X-UP7 4 واجهات توصيل PCI Express 3.0 x8 مما يجعلها قادرة على تقديم عروض شديدة السلاسة للجرافيك ثلاثى الأبعاد مع سرعة فائقة لمعدل تتابع الكادرات و هو ما يحقق للمستخدم أعلى مستويات جودة الجرافيك.
- اتصال مباشر بين الجيل الثالث لواجهات التوصيل PCIe x16 و معالج الحاسب
تدعم واجهة التوصيل PCI Express x16 ذات اللون الأسود على اللوحة الرئيسية اتصالاً مباشراً بمعالج الحاسب لتتيح بذلك تجاوز شريحة PLX و هو ما يوفر أسرع واجهة توصيل ممكنة لكارت الجرافيك الواحد عند رفع تردد تشغيله.







أداة OC BIOS

تقنية 3D BIOS

لقد قامت جيجابايت بإعادة تصميم إعدادات BIOS التقليدية لتقدم للمستخدمين المبتدئين و المحترفين تقنية UEFI BIOS الحصرية و التى قامت جيجابايت بتصميمها. و هناك تقنية 3D BIOS™ التى تحتوى على الإعداد 3D mode الذى يدعم واجهات رسومية ذات ألوان بدرجة نقاء تصل إلى 32-bit بالإضافة إلى استخدام الفأرة فى التنقل بين القوائم مما يتيح للمستخدمين المبتدئين فهم كيفية تأثير إعدادات BIOS التى يقومون بتعديلها على أجزاء اللوحة الرئيسية و مكوناتها المختلفة و بذلك يحقق لهم إدراكاً أكثر شمولاً و وضوحاً للمهام التى تقوم بها إعدادت BIOS . أما الإعداد المتقدم Advanced Mode فيتيح بيئة عمل أكثر تخصصاً لإعدادات UEFI BIOS و التى تم تصميمها خصيصاً من أجل محترفى رفع تردد التشغيل و المستخدمين المحترفين الذين يسعون للحصول على أقصى درجات التحكم فى مكونات حاسباتهم.

تقنية UEFI BIOS باستخدام وحدتى BIOS
و تشتمل تقنية 3D BIOS™ الجديدة من نوعها على زوج من وحدة التشغيل الرئيسية BIOS ROM حيث تحتوى كل وحدة على تقنية UEFI BIOS الحصرية و التى قامت جيجابايت بتصميمها حيث تتميز بوحدتى BIOS من أجل استعادة إعدادات BIOS أتوماتيكياً عند تعرض وحدة BIOS الرئيسية للتلف.


مفتاح التنقل بين وحدتى BIOS
باستخدام مفتاح تحكم مدمج يستطيع المستخدم يدوياً اختيار وحدة BIOS التى يرغب قى استخدامها (الوحدة الرئيسية أو الوحدة الاحتياطية) و هو ما يجعله قادراً على تخصيص إحدى وحدتى BIOS للاستخدام العادى و الأخرى يستخدمها عند رفع تردد التشغيل. و هناك ميزة مفيدة أخرى يمكن استخدامها عند المقارنة بين إصدارات BIOS المختلفة و هى تحديث نسخة BIOS على إحدى الوحدتين و فى نفس الوقت الاحتفاظ بالإعدادات القديمة على الوحدة الأخرى لاستخدامها عند الحاجة.

مفتاح تعطيل DualBIOS™
باستخدام مفتاح تحكم مدمج يستطيع المستخدم تعطيل خاصية استعادة الإعدادات التى تحتوى عليها تقنية DualBIOS™ و ذلك لتوفير الوقت عند رفع تردد التشغيل بشكل غير صحيح.







أداة OC-Touch
تتيح تقنية OC-Touch للمستخدم الاستمتاع بأفضل أداء ممكن لحاسبه من خلال مفاتيح تحكم يستطيع استخدامها يدويا لرفع و خفض قدرة معالج الحاسب و لتغيير إعدادات BCLK بل و تغيير درجة التعديل stepping الخاصة بإعدادت BCLK إلى 1MHz أو 0.3MHz . كل هذه الإعدادات يمكن إجراؤها فى أى وقت من خلال BIOS أو نظام التشغيل DOS أو نظام التشغيل Windows و ذلك أثناء عمل الحاسب بدون الحاجة إلى إعادة تشغيله مرة أخرى و ذلك للحصول على نتائج سريعة. و لم تنس جيجابايت أن تضيف وحدات مدمجة لقياس الجهد الكهربى Onboard voltage لتساعد المستخدم على متابعة الجهد الكهربى للمكونات أولاً بأول. و كذلك هناك مفتاح تحكم LN2 المدمج و الذى يتيح للمستخدم سرعة تغيير مضاعف سرعة المعالج حتى x16 و ذلك عند رفع تردد التشغيل إلى أقصى حد و هو ما يمنع تطبيقات رفع تردد التشغيل مثل CPU-Z من تعريض عملية رفع التردد للفشل.

مفتاح OC Gear
مفتاح التشغيل


درجة التعديل stepping الخاصة بإعدادت
LN2

ضبط سرعة معالج الحاسب
أعلى(+)/أقل(-)button



ضبط إعدادات BCLK
أعلى(+)/أقل(-)button



وحدات مدمجة لقياس الجهد الكهربى
مفات حذف قيم سيموس
يستطيع المستخدم قياس الجهد الكهربى للمكونات باستخدام مقياس كهربى.

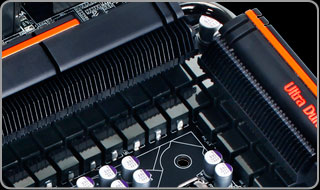

التصميم الجديد لوحدة التبريد Thin Fin
قامت جيجابايت بابتكار التصميم الجديد لوحدة التبريد Thin Fin و الذى يحمل شكل و مواصفات خاصية OC Orange من جيجابايت. و يتميز هذا التصميم الجديد باحتوائه على ريشة مروحة معدنية رفيعة للغاية هذا و تتيح وحدة التبريد مساحة أكبر للسطح مما يساعد على مزيد من سرعة التخلص من الحرارة.

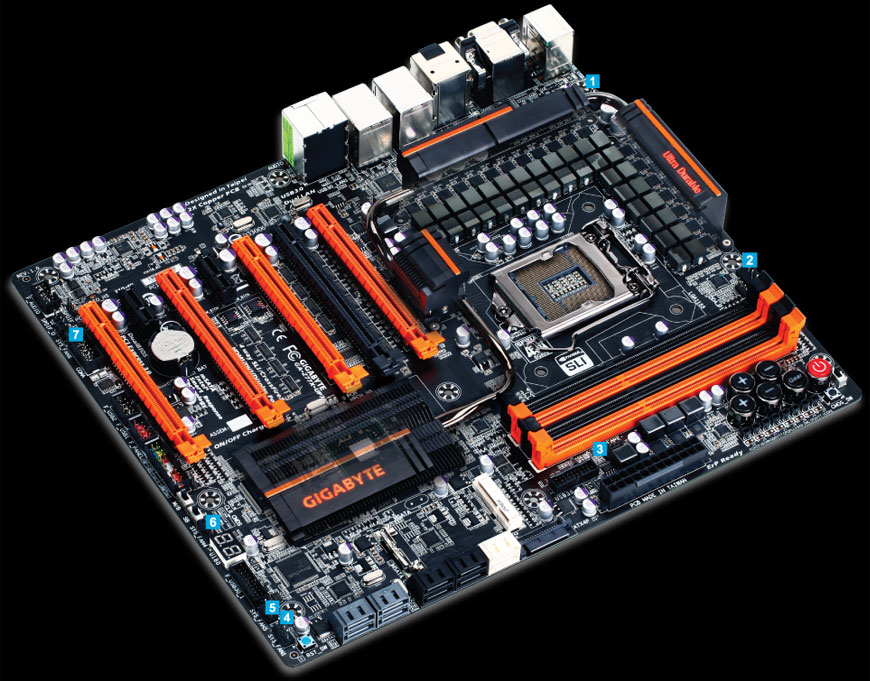

7 واجهات تركيب مراوح تبريد

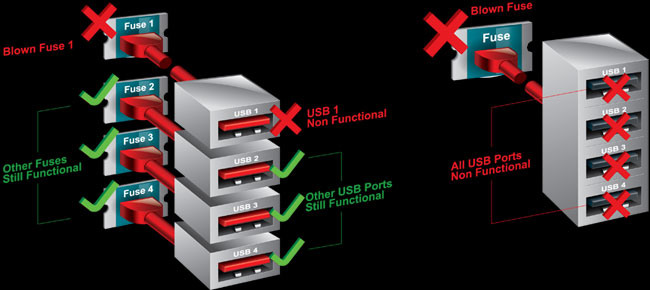

صمام كهربى مستقل لكل منفذ من منافذ التوصيل USB
تصميم متميز من جيجابايت يدعم صمام كهربى مستقل لكل منفذ من منافذ التوصيل USB
تصميم تقليدى يدعم صمام كهربى واحد للعديد من منافذ التوصيل USB

منافذ توصيل USB ذات طاقة كهربية مضاعفة 3 مرات
تتميز لوحات جيجابايت الرئيسية بتقنية مضاعفة الطاقة الكهربية 3X لمنافذ التوصيل USB للحصول على أفضل توافق مع وحدات USB و أيضا توفير مزيد من الطاقة. كما يتميز التصميم المبتكر لمنافذ التوصيل USB بقدرته على تنظيم توصيل الطاقة إلى الأجهزة المتصلة فى حدود الجهد الكهربى المسموح لها مما يزيد من توافق هذه الأجهزة بدرجة كبيرة. بالإضافة إلى الدوائر منخفضة المقاومة التى تعمل على حماية المكونات من مخاطر الانخفاض المفاجىء فى التيار الكهربى و بالتالى توصيل كم من الطاقة أكبر حجما و أكثر استقرارا..







منفذ توصيل USB لتقنية الشحن السريع ON/OFF Charge
جيجابايت تساعدك على شحن iPhone / iPad / iPod Touch بسرعة
تقنية الشحن السريع ON/OFF Charge من جيجابايت تسمح بالشحن السريع لأجهزة iPhone، iPod وiPod Touch سواء كان حاسبك الشخصي في وضع التشغيل أو الاستعداد أو حتى وضع الايقاف. امتداداً لنجاح وفعالية ميزة مضاعفة الطاقة الكهربية 3x لواجهات USB التي تميزت بها جيجابايت، تأتي تقنية الشحن السريع On/Off Charge والتي تسمح للأجهزة التي يتم توصيلها بمنافذ USB بسحب تيار كهربي أعلى من المستوى الذي تقدمه منافذ USB التقليدية، ولذا تصبح عملية الشحن عبر حاسبك الشخصي سريعة مثل الشحن باستخدام الشاحن.









واجهة توصيل mSATA
موصلات mSATA فريدة من نوعها لدعم وحدات SSD

تقدم لوحة جيجابايت الرئيسية Z77X-UP7 لمستخدميها واجهة توصيل mSATA، لتتيح لهم الاستفادة من مزايا تقنيات إنتل الحديثة القائمة على استخدام وحدات التخزين SSD مثل تقنيات الاستجابة الذكية Smart Response والبدء السريع Rapid Start . إن توصيل وحدة تخزين صغيرة السعة ومحدودة التكلفة من النوع SSD بواجهة mSATA على اللوحة الرئيسية مباشرة يعمل على تحسين أداء الحاسب عن طريق زيادة سرعة استجابة الحاسب وسرعة تشغيله.

بساطة وكفاءة
الوحدات ذات واجهة mSATA سهلة التوصيل ولا تشغل حيزاً كبيراً، كما أنها تستهلك طاقة أقل ولا تحتاج إلى أية كابلات إضافية.

تكلفة معقولة
الوحدات ذات واجهة mSATA تكلفتها معقولة مقارنة بوحدات SSD التقليدية – لا تحتاج لمساحة كبيرة أو خزانة كالتي تحتاجها وحدات التخزين الخارجية.

تستخدم قنوات نقل البيانات SATA وليس PCIe
وحدات SSD ذات واجهات mSATA تستخدم موصلات Mini-PCIe لتتصل مباشرة باللوحة الرئيسية عبر قنوات نقل البيانات SATA، تاركة قنوات PCIe دون إشغال.







شاشة تحديد الأعطال
مؤشر ضوئى مدمج لتحديد الأعطال يتيح للمستخدم معرفة المشكلة التى تواجه حاسبه.






لوحة التوصيل الخلفية

خرج الصوت الرقمى
منفذى توصيل شبكى
(تشمل Intel® GbE LAN)

واجهة توصيل PS/2
واجهة VGA



     واجهة توصيل HDMI


منفذ USB 3.0
واجهة توصيل DVI
واجهة توصيل DisplayPort
منفذ توصيل USB 3.0
الصوت عالى الوضوح 110dB 8-ch



GIGABYTE Z77X-UP7: مولد أسطورة جديدة فى عالم اللوحات الرئيسية





*نتائج الاختبار للاطلاع فقط. قد تختلف النتائج باختلاف مواصفات الحاسب المستخدم.
الصور المعروضة بأعلى للاطلاع فقط. قد تختلف مواصفات اللوحة الرئيسية باختلاف الموديل.
