4K Collage Display Technology: Technical Setup Guide

Ini adalah panduan singkat yang menjelaskan bagaimana menggunakan teknologi Intel Collage display, yang menggunakan kompatibel untuk motherboard GIGABYTE seri 7 dual Thunderbolt®, Prosesor grafis onboard Intel® HD4000 * dan empat display yang standar definisi..

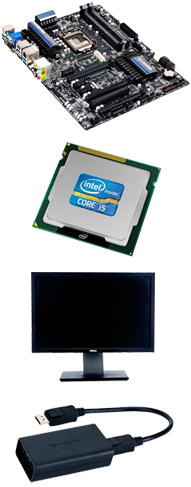

Apa yang Anda Perlukan

1. Motherboard - Merakit PC menggunakan Motherboard GIGABYTE seri 7 dual Thunderbolt®.

2. Prosesor - Generasi ke-3 Prosesor Intel® Core™ i5 atau Core™ i7 mendukung prosesor Intel®Grafis HD4000.*

3. HD Displays - 4 Layar mendukung resolusi 1920 x 1200 atau 1900 x 1080 dengan antarmuka DisplayPort. Untuk mode Intel Collage vertical Anda mungkin memerlukan penahan untuk empat layar pada posisi berdiri.

4. Intel Collage Driver - Intel College driver terbaru tersedia di situs resmi : http://www.gigabyte.com/

5. DisplayPort Splitter Adapters - Akhirnya, Anda juga perlu dua DisplayPorts splitter dongles ditambah kabel DisplayPort yang memungkinkan Anda menghubungkan empat layar menggunakan DisplayPorts Mini onboard pada motherboard GIGABYTE Anda.

*Catatan: Anda dapat menemukan daftar komponen kompatibilitas lebih rinci disini.







Instalasi

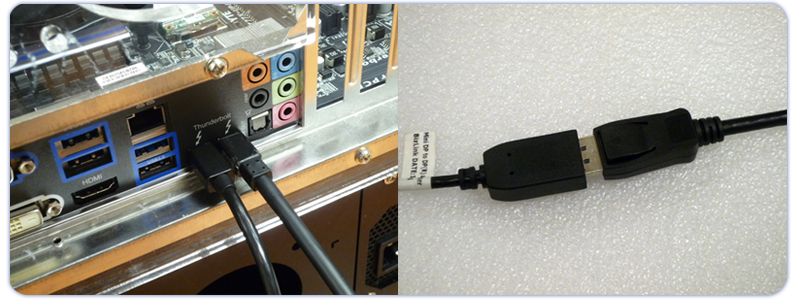

1. Hubungkan ke PC
Pertama, sambungkan dua kabel port layar ke Port mini-Display pada panel belakang motherboard. Masing-masing kabel DisplayPort kemudian dapat terhubung ke dongle splitter.
Catatan: Tergantung pada splitter dongle yang Anda gunakan, Anda mungkin perlu menggunakan DisplayPort untuk kabel adaptor pada Mini DisplayPort.

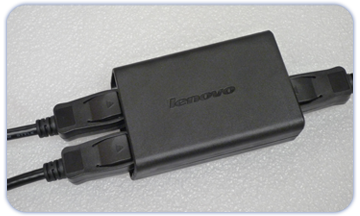

2. Hubungkan ke adaptor DisplayPort Splitter Adapters
Sekarang Anda dapat menghubungkan dua kabel tambahan DisplayPort dari masing-masing dua dongles splitter. Ini kemudian akan digunakan untuk menghubungkan layar HD yang standar.

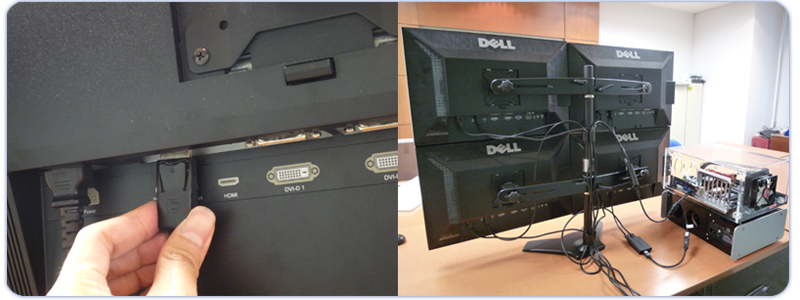

3. Hubungkan ke 4 layar
Selanjutnya Anda dapat menghubungkan empat kabel DisplayPort berasal dari dua dongles splitter untuk masing-masing layar. Dalam gambar di bawah ini Anda dapat melihat konfigurasi empat layar dalam mode vertikal.


4. Install the Intel® Collage driver
Ini adalah driver khusus yang dikembangkan oleh Intel dan GIGBAYTE yang memungkinkan Anda membuat resolusi 4K UltraHD (3840 x 2400 pixel) lingkungan desktop di empatlayar HD yang standar. Anda dapat men-download driver Intel® untuk motherboard anda di halaman produk :
1.GIGABYTE Z77X-UP5 TH – Download Page
2.GIGABYTE Z77X-UP4 TH – Download Page
3.GIGABYTE Z77MX-D3H TH - Download Page
Ikuti petunjuk pada layar selama proses instalasi seperti biasa. Anda mungkin akan diminta untuk me-restart sistem anda.


5. Konfigurasi Driver Intel Collage

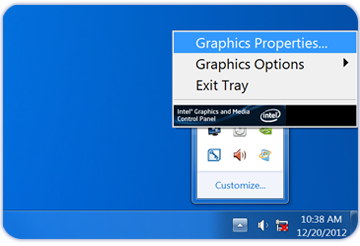

Setelah terinstal, Anda dapat menemukan Intel grafis dan Media Control Panel di sudut kanan bawah di layar. Klik kanan ikon dan pilih Graphics Properties. Ini adalah perangkat lunak yang digunakan untuk mengontrol dan mengkonfigurasi driver Intel® Collage.

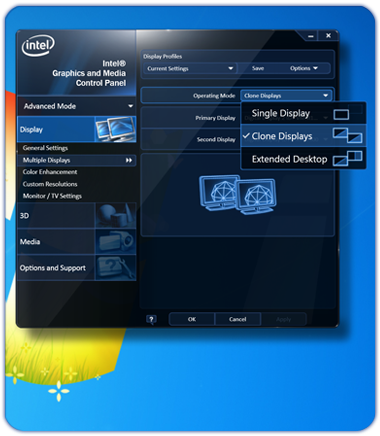

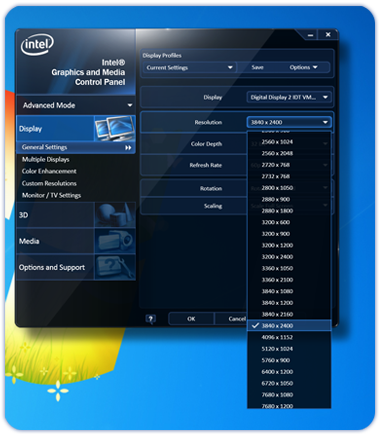

Untuk Model Vertical pada 4 layar, pertama Anda harus memilih Clone Mode dari 'Operating Mode' pada menu drop-down. Kemudian pilih resolusi layar 3840 x 2400 atau 3840 x 2160 tergantung pada resolusi asli pada layar Anda.



Untuk 'Model Horizontal' Anda harus terlebih dahulu memilih 'Clone Mode' dari 'Operating Mode' pada menu drop-down, Kemudian pilih resolusi layar 7680 x 1200 atau 7680 x 1080 tergantung pada resolusi asli pada layar Anda.
