GIGABYTE 울트라 듀러블™, PC를 위한 최고의 선택


|
|
|


 3D Power™
|
|
|
|
|
|


  *3D Power는 GIGABYTE의 공식사이트에서 다운로드 받을 수 있다.

GIGABYTE X79 시리즈 메인보드는 특허기술인 뉴 3D Power™를 채용하고 3Way Digital Engine을 통해 PWM 및 메모리에 기존에서는 볼 수 없었던 전력 공급 콘트롤 기능을 제공했다.

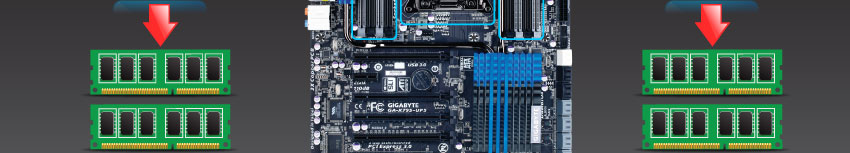

3Way Digital Engine

메모리
디지털 전력공급

엔진 A
CPU
디지털 전력공급
엔진
메모리
디지털 전력공급

엔진 B
전력
전력
전력

메모리 존 A

메모리 존 B


  All New 3 Way
Digital Power

CPU
디지털 전력공급

엔진

         CPU 존


메모리
디지털 전력공급

엔진 A

메모리
디지털 전력공급

엔진 B

  메모리 존 A 메모리 존 B

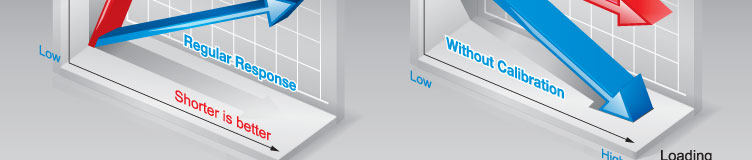

GIGABYTE Turbo Voltage Response
최적의 전압 유지

Turbo Voltage Response 채용


Turbo Voltage Response 미채용

Turbo Voltage Response는 전압 튜능에 필요한 반응시간을 단축시켜 CPU 및 메모리의 전압을 훨씬 빠르게 조정하여 오버클럭 및 절전 성능을 강화할 수 있다.


CPU 및 메모리를 위해 설계된 새로운 디지털 파워 콘트롤

새로운 디지털 PWM 콘트롤러를 사용함으로써 GIGABYTE의 3D Power™는 CPU 및 메모리가 어떤 부하에서도 안정적인 전력을 공급받을 수 있게 해준다. 완전히 새로운 디지털 전력공급 시스템은 오버클로커가 GIGABYTE의 X79 메인보드를 오버클로킹할 때 특별한 콘트롤 방식으로 최적의 오버클럭 성능을 발휘할 수 있게 해준다.

GIGABYTE는 업계 최초로 디지털 메모리 콘트롤러를 탑재하여 메모리...등 VTT의 전압 조절을 강화하여 실시간 시스템 조정 성능을 제고했다. 사용자는 OVP(Over Voltage Protection, 과전압 보호) 및 OCP(Over Current Protection, 과전류 보호)를 설정하여 자기 시스템을 보호하는 메모리 성능을 강화했고 Load-line Calibration(전력 전환 반응속도를 빠르게 하여 전압 강하를 방지)을 조정하여 실시간으로 메모리의 PWM 주파수를 튜닝할 수 있게 되었다. 이것은 사용자가 실시간으로 시스템을 최적화하여 성능을 강화 또는 안정성을 제고할 수 있음을 의미한다. GIGABYTE X79 메인보드의 사용자는 새로운 디지털 전력 공급 설계를 통해 전혀 새로운 수준의 유연성과 제어 성능을 만끽할 수 있게 되었다.




GIGABYTE의 3D Power™ 어플리케이션(특허 신청중)
사용자는 완전하게 상호 호환되는 3D툴을 사용하여 3D로 디자인된 설정 화면을 통해 전압, 페이즈 및 주파수를 포함하여 CPU 및 메모리의 전력에 대한 통제를 쉽게 조정할 수 있다. 이들 파라미터가 매우 중요한 이유는 훨씬 안정적인 전력을 메인보드의 핵심 존에 공급하는 디지털 PWM에 영향을 끼치고 사용자에게 빠른 속도로 가장 안정적인 오버클럭 성능을 제공하기 때문이다.


3D Power™: 전압 제어
  3D Power™: 페이즈 제어   3D Power™: 주파수 제어
3D Power™에서 조정할 수 있는 전압 파라미터에는 CPU의 load line calibration(전압강하 방지 기능)이 포함되어 있으며, load line calibration을 조정하여 전압 강하를 막을 수 있다. 또한 전압 레벨을 최적으로 유지하여 전압을 훨씬 안정적으로 제어할 수 있다. OVP(과전압 보호) 역시 사용자가 스스로 CPU, 메모리 콘트롤러, VTT 및 시스템 메모리의 사전 설정 범위를 조정하여 바꿀 수 있다.

사용자는 CPU, 퓨전형 메모리 콘트롤러, 시스템 메모리 파워 레벨의 OCP(과전류 보호) 기능을 조정할 수 있다. 이 기능을 통해 페이즈를 콘트롤하여 필요할 경우 훨씬 많은 전력을 시스템에 제공할 수 있다.

GIGABYTE가 채택한 디지털 PWM은 IR(International Rectifier) PWM 콘트롤러를 통해 주파수를 조정할 수 있게 해준다. 그리고 3D Power™의 주파수는 사용자가 CPU VRM의 전력 공급 속도를 훨씬 빠르게 하기 위해 PWM 콘트롤러를 변동시킬 수 있다. 또한 PWM의 스펙트럼 또는 최고 및 최저 주파수를 조정할 수도 있다.

* 위의 그림은 참고용일 뿐이다.
