GIGABYTE Z77X-UP7 메인보드

GIGABYTE 울트라 듀러블™, PC를 위한 최고의 선택

새로운 전설이 태어나다
GIGABYTE에서 최근 출시한 플래그십 Z77X-UP7 메인보드는 익스트림 오버클럭 전용으로 디자인된 환상적인 제품이다. GIGABYTE Z77X-UP7메인보드는 전문 오버클로커가 오버클럭 신기록을 달성하는데 필요한 모든 기능을 지니고 있다. 다른 업체의 오버클럭 기록에 비하면 GIGABYTE Z77X-UP7 메인보드는 오버클럭에는 최고의 선택임이 증명되었다.

Z77X-UP7 메인보드의 특허기술 설명

IR3550 PowIRstage 칩

4-way 그래픽

CPU에 직접 연결하는 네이티브
PCIe Gen.3 16x 회로

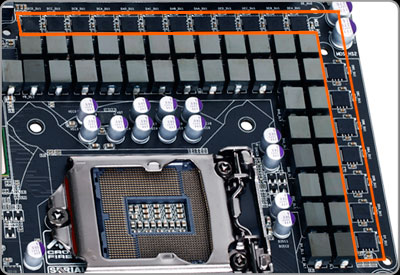

업계를 선도하는
32+3+2 페이즈
CPU 전원부 디자인

업계를 선도하는
32+3+2 페이즈
CPU 전원부 디자인

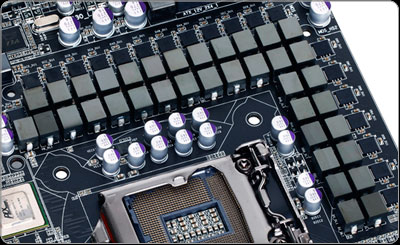

GIGABYTE Z77X-UP7 메인보드는 32+3+2 페이즈 전원부 설계로 각각의 컴포넌트에 고품질 전력을 안정적으로 공급할 수 있게 되었다(32 페이즈 CPU, 3 페이즈 Intel HD그래픽, 2 페이즈VTT )GIGABYTE의 최신 울트라 듀러블™ 5는 CPU 전원부에서 IR사의 IR3550 PowlRstage® 칩와 같이 최대 60A 의 고전류를 처리하는 컴포넌트를 포함하며, Z77X-UP7 메인보드는 실험실에서 CPU에 최대 2,000W의 전력을 공급하는 신기록을 세웠다.

기술 가이드로 돌아가기

"진정한" All 디지털 전원공급엔진

GIGABYTE Z77X-UP7 메인보드에는 독자적인 All 디지털 전원공급엔진이 온보드되어 있어, 3세대 Intel^® Core™ CPU에 최대 전력을 매우 안정적으로 공급할 수 있다. All-디지털 콘트롤러를 탑재했다는 것은 메인보드의 전력 소모가 매우 많고 전력 공급의 변화에 매우 민감한 각 컴포넌트에 전원을 훨씬 정확하고 충분하고 안정적으로 공급할 수 있음을 의미한다.

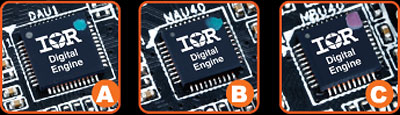

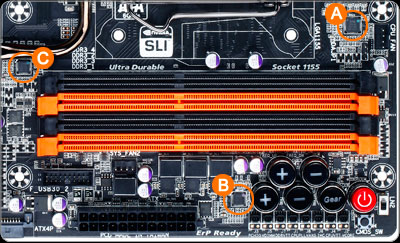

디지털 전원공급엔진A	디지털 전원공급엔진B	디지털 전원공급엔진C

All-디지털전원 공급

4가지 주요 전원 공급부

GIGABYTE 3D Power 유틸리티*
		GIGABYTE Z77시리즈 메인보드는 All 디지털 전원공급엔진을 내장하여 CPU, 퓨전 그래픽, VTT 그리고 시스템 메모리에 전력을 안정적으로 공급한다. All 디지털 전원공급엔진은 전압의 정확한 자동 조절 기능과 뛰어난 전원공급 콘트롤 기능을 제공하여 GIGABYTE 7 시리즈 메인보드의 전력 공급의 안정성이 크게 향상되었다.
* 관련 설정은 제품 모델에 따라 다를 수 있다.

기술 가이드로 돌아가기

울트라 듀러블™5

CPU 전원부의 쿨링 장치를 안팎에 장착

유사 이래 최고 품질의 울트라 듀러블™ 메인보드에
울트라 듀러블™5를 채용함으로써, GIGABYTE는 또다시 메인보드의 품질과 내구성을 업그레이드했다. 울트라 듀러블™은 고전류 처리 능력을 강화하는 다양한 컴포넌트를 채택하여 CPU에 최고 품질의 전력을 제공함으로써 열처리, 고효율, 메인보드의 수명 연장 등 최고 성능에 대한 니즈를 최대한 충족시켜줄 것이다.

메인보드의 뒷면

업계를 선도하는 기술: 최대 60A의 고전류 처리, 매우 낮은 전력 소모, 뛰어난 전력 효율 및 열처리 기술

		상단의 MOSFET

드라이버 IC

하단의 MOSFET

뛰어난 열처리, 고효율, 고성능

기존의 MOSFET 설계

IR3550 PowIRstage^®

* 테스트 결과는 참고용일 뿐임. 시스템에 따라 결과가 달라질 수 있음.
*최대 60° C보다 낮은 온도는 4페이즈 IR3550 PowIRstage^®+2x Copper PCB 및 4페이즈 D-PAK MOSFET 디자인으로, 실험실에서 히트 싱크(방열판)와 열처리 장치 없이 100A의 고전류를 10분간 처리할 때 얻은 값임.

기술 가이드로 돌아가기

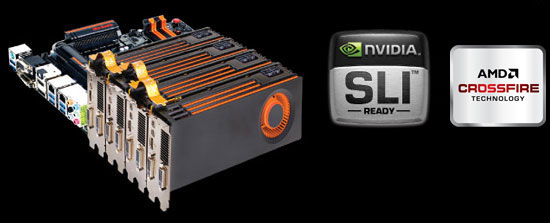

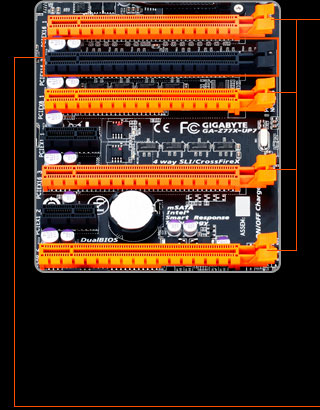

4-Way그래픽

GIGABYTE Z77X-UP7는 업계에서 확장성이 가장 큰 그래픽 플랫폼으로, 4-Way AMD CrossFireX™ 및 NVIDIA^® SLI^®를 지원한다. 4슬롯의 PCI Express 3.0 x8 연결(4-Way 모드)를 지원함으로써, Z77X-UP7 메인보드는 업계에서 가장 부드러운 3D 랜더링(rendering), 매우 빠른 프레임 레이트(frame rates) 그리고 강화된 그래픽 성능을 제공하여 시스템의 고급 그래픽 성능에 대한 사용자의 니즈를 충족시켰다.

- CPU에 직접 연결하는 네이티브 PCIe Gen.3 16x회로
싱글 블랙 PCIe x16 슬롯은 직접CPU에 연결하는 회로 설계를 채택하여 PLX 칩을 경유할 필요 없게 했다. 이로써 싱글 그래픽 카드를 사용하는 유저들은 성능 벤치마크를 실행할 때 최고의 실력을 발휘할 수 있게 되었다.

기술 가이드로 돌아가기

OC-BIOS

3D BIOS™

GIGABYTE는 기존 BIOS를 새롭게 디자인할 때 독자적으로 디자인한 UEFI BIOS를 개발하여 32비트 컬러 그래픽 인터페이스 및 사용하기 쉬운 마우스 조작을 통해 사용자 편의를 크게 강화했다. GIGABYTE 3D BIOS는 두 가지 모드를 제공한다. 이 가운데 3D 모드는 초보자 또는 일반 사용자도 메인보드의 각 구성을 쉽게 이해할 수 있게 하여 BIOS 정리를 통해 BIOS 성능에 대한 인식이 훨씬 명확해지는 계기가 되었다. 그리고 Advanced 모드는 전면적인 UEFI BIOS 환경을 제공하고 있다. 특히 PC하드웨어를 최대한 콘트롤하고자 하는 오버클로커와 파워 유저를 위해 디자인한 것이다.

듀얼 UEFI BIOS™

GIGABYTE 3D BIOS의 핵심은 GIGABYTE의 독자적인 UEFI구조로 설계한 물리적인 BIOS칩 2개를 내장한 것으로 GIGABYTE의 특허 받은 DualBIOS™ 기술이다. GIGABYTE의 특허 받은 듀얼 BIOS는 메인 BIOS가 훼손되거나 에러가 발생할 때BIOS의 데이터를 복구시켜 시스템이 BIOS의 에러로 인해 다운되는 것을 방지해 준다.

BIOS 스위치
는 메인보드에 온보드된 BIOS 스위치를 사용하여 수동으로 임의의 BIOS칩(메인 BIOS 또는 백업용 BIOS)을 선택하여 하나의 BIOS는 정상적으로 사용하고 다른 하나는 오버클럭 전용으로 사용할 수 있다.또한 두 BIOS 버전의 차이를 쉽게 비교할 수 있다. 즉 새로운 BIOS로 업데이트해도 기존의 BIOS 설정을 보관하고자 하는 사용자에게 매우 실용적인 기능이다.

DualBIOS™ 비활성 스위치
오버클로커가 메인보드에 온보드된 DualBIOS™ 비활성 스위치를 사용하면 DualBIOS™의 자동 복구 기능을 끌 수 있어 오버클럭 실패에 따른 시스템 복구 시간을 절약할 수 있다.

기술 가이드로 돌아가기

OC-Touch

OC-Touch 오버클로커가 빠르고 간단하게 시스템 성능을 극대화할 수 있게 해준다. 메인보드에 온보드된 OC-Touch버튼은 오버클로커가 수동으로 CPU 배속 및 BCLK 세팅을 조정할 수 있게 해주며 BCLK 배속 역시1MHz 또는 0.1MHz 단위로 조정할 수 있다. PC 운영시스템이 BIOS, DOS 또는 Windows^®이든 상관없이 모두 이들 버튼은 언제든지 작동할 수 있어서 재부팅하지 않아도 된다. 그리고 세팅 결과가 곧바로 시스템에 반영되므로 오버클럭 튜닝이 더욱 직관적이고 간단할 뿐만 아니라 사용자가 빠르게 CPU의 익스트림 주파수를 찾을 수 있게 해준다. 또한 메인보드에 각 전압 측정 모듈이 설계되어 있어서 효율적으로 핵심 오버클럭 컴포넌트의 전압 상태를 모니터링할 수 있다. 또한 온보드된 LN2 모드 스위치는 사용자가 익스트림 오버클럭을 실행할 때 CPU의 주파수를 훨씬 빠르게 x16배수로 떨어뜨려 CPU-Z라는 오버클럭 프로그램을 실행하여 오버클럭이 실패하는 것을 방지할 수 있다!

OC Gear

전원버튼

BCLK Gear

LN2 ahem

CPU 배속 조정
Up(+)/Down(-)button

BCLK 조정
Up(+)/Down(-)button

전장 측정 모듈 온보드	BIOS 기본값 복구
직접 전압미터계로 컴포넌트의 실제 전압을 측정할 수 있다.

기술 가이드로 돌아가기

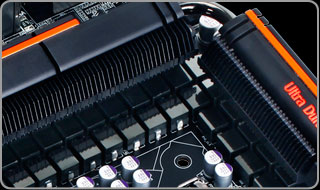

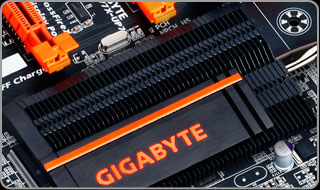

열처리 핀 탑재

GIGABYTE는 새롭게 “열처리 전용핀"을 개발하여 GIGABYTE 전속 컬러인 오버클럭 오렌지색으로 탑재했다. 매우 얇은 금속의 열처리 핀은 공기와 접촉하는 표면적이 훨씬 넓고 특수한 열전도관 설계를 합쳐 시스템에서 발생되는 폐열을 훨씬 빠르게 훨씬 조용하고 효율적으로 처리할 수 있게 되어 값비싼 수냉식 냉각 장치가 별도로 필요하지 않다.

기술 가이드로 돌아가기

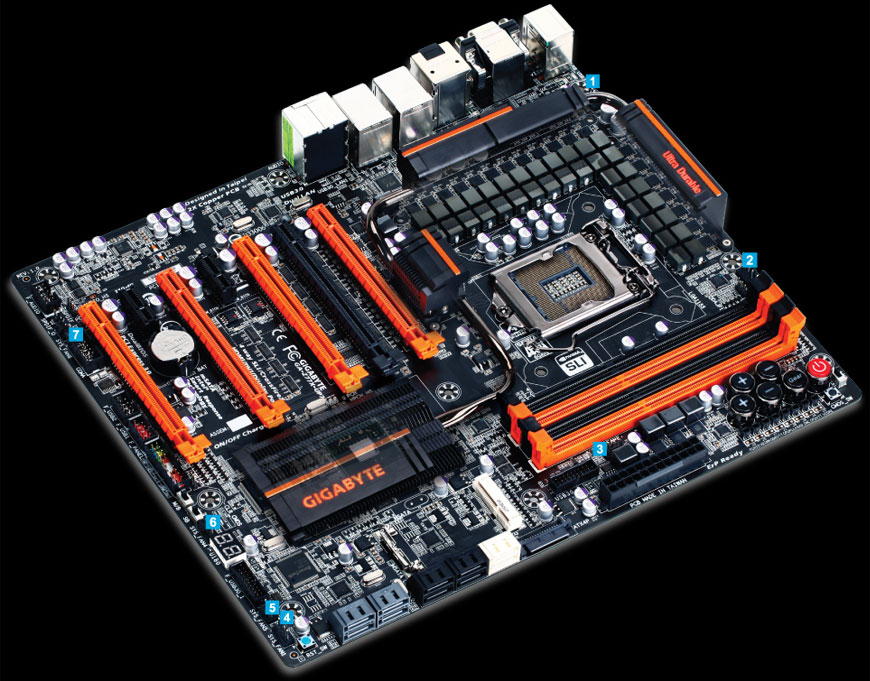

7 개의 팬 커넥터

기술 가이드로 돌아가기

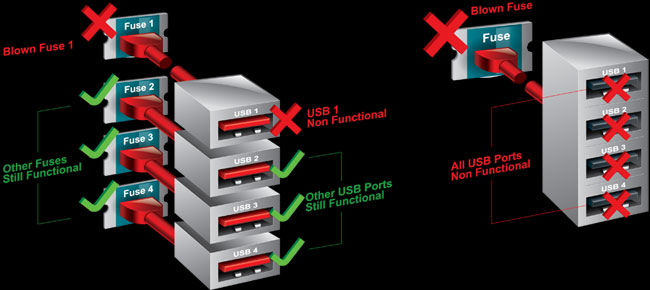

USB 포트 당 퓨즈 1개

USB포트 당 퓨즈 1개 제공	다수의 USB포트에 퓨즈 1개 제공하는 기존 방식

3배 강화 USB 전력공급

GIGABYTE 메인보드는 3x USB 파워 부스트 기술이 온보드되어 USB장치에 충분한 전력을 제공하고 호환성이 크게 향상되었다. GIGABYTE의 독자적인 USB 전력 설계는 최대 전력을 공급하여 연결포트가 포화상태일 때의 전력 수요를 충족시킬 수 있기 때문에 USB 외장형 장치를 늘렸을 때의 안정성 및 호환성이 증대되었다. 이외에도, 전용 Low RDS 퓨즈를 전력 손실을 낮춰주며 훨씬 안정적이고 충분하게 전력을 공급해준다.

기술 가이드로 돌아가기

On/Off 충전 USB 포트

GIGABYTE는 언제 어디서든지 iPad/iPhone/iPod touch를 고속 충전

GIGABYTE On/Off 충전기술은 iPhone, iPad 및 iPod Touch 등 기기를 PC가 켜져 있든 대기 상태이든 심지어 꺼져 있는 상태에서도 충전할 수 있게 해준다. GIGABYTE의 독자적인 USB 3배 강화 전원공급 디자인을 사용하여 On/Off 충전기술은 GIGABYTE 메인보드의 USB 포트에 전원을 공급하여 모바일 장치가 PC의 충전 속도를 충전기만큼 빠르게 충전할 수 있게 한다.

기술 가이드로 돌아가기

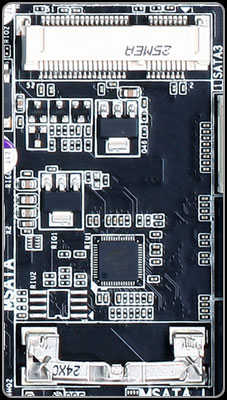

내장된 mSATA 커넥터

메인보드에 내장된 mSATA SSD

GIGABYTE Z77X-UP7 메인보드에는 mSATA 슬롯이 내장되어 DIY애호가들이 Intel^® Smart Response와 같은 SSD 기반의 고급 기술을 활용할 수 있게 되었다. 메인보드에 직접 저렴한 소용량mSATA SSD를 설치하면 PC의 성능을 강화하고 PC의 반응속도를 향상시켜 PC를 켜고 작동시키는 시간을 단축시켰다.

간단하고 효율
적인 mSATA 모듈은 설치가 쉽고 차지하는 면적이 적으며 전력 소모가 적고 별도의 케이블이 필요하지 않다.

탁월한 비용 효율
mSATA모듈은 일반적인 SSD보다 비용 효율적이고, 사용하는 PCB가 훨씬 적으며, 외부 드라이브의 하우징이 필요하지 않다.

Uses SATA Bus NOT PCIe
mSATA SSA는 Mini-PCIe 인터페이스를 사용하며 SATA 데이터 버스를 통해 메인보드와 직접 연결되어 PCIe레인이 필요 없다.
