간단한 자기만의 AIO PC를 조립하기

최근 몇 년간 AIO（All in One）PC가 인기를 얻으면서 모니터와 본체가 하나로 통합된 메인보드는 부피가 적어 노트북의 간편함과 데스크톱 PC의 고성능을 모두 갖출 수 있기 때문에 공간이 제한된 사용자에게 사용이 간편하면서 복잡한 연결선이 필요 없다. 특히 조립 입문자들에게 AIO 메인보드는 무척 매력적인 제품이 될 것이다. 하지만 기존의 AIO PC는 완제품으로만 판매되어 규격이 제조업체의 규범에 제한을 받아 선택의 폭이 매우 좁아 스스로 업그레이드 자체가 매우 어려웠다. 제조업체마다 제각각 자체 규범을 가지고 있어서 성급하게 업그레이드하면 호환되지 않는 문제가 발생한다. 이때 소비자는 당황하게 된는데...

이제 걱정할 필요 없다. 제조업체들도 소비자에게 선택을 어렵게 하지 않는다. 지금부터 한번 세상에서 하나 뿐인 PC를 만들어보자! PC를 조립하는 것은 결코 어렵지 않으며 부품도 쉽게 구할 수 있다. Intel에서 통일된 AIO 규범을 수립했기 때문이다. 일부 제조업체에서 인텔의 규범에 부합하는 AIO 케이스를 출시할 것이다. 메인보드의 경우, 현재 GIGABYTE는 GA-H77TN 및 GA-B75TN를 포함한 2가지 Thin Mini ITX 메인보드를 출시했다. 이 제품은 초소형 PC 및 AIO PC를 위해 설계된 메인보드이며 또한 GIGABYE의 3세대 Intel Core 프로세서를 지원하는 lntel 7 칩셋 모듈을 채택하고 있다. 물론 성능도 문제될 것이 없다. GA-B75TN도 Intel SBA를 지원하여 기업 및 개인 사용자 모두 정보 관리가 쉬워졌다.



필요한 컴포넌트

우리 손으로 세상의 하나 뿐인 AIO를 조립해보자! 아래에 소개된 것은 필요한 컴포넌트 목록이다:

  • GIGABYTE H77TN 메인보드
  • Intel Core i3 3225 프로세서
  • Sandisk mSATA SSD
  • Transcend SO Dimm 메모리 2GB*2
  • Atheros AR5B22 Mini PCI-E무선 네트워크카드(802.11a/b/g/n 및 블루투스4.0 통합）
  • Intel의 규정한 AIO 케이스

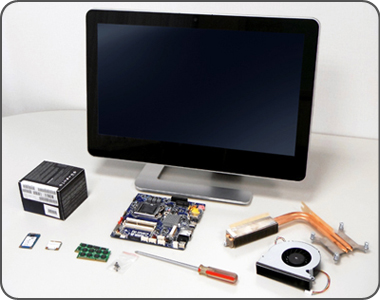

사진에서 보이는 프로세서의 쿨러와 나사는 원래 AIO 케이스 내부에 부착되어 있는 것이다. 전체 조립 과정에서 필요한 것은 드라이버 뿐이다.

주의: AIO 케이스에 내장된 CPU 쿨러와 팬은 다양한 케이스 설계 및 호환성에 따라 다르다. 일부 케이스 제조업체는 쿨러의 열처리 능력에 따라 CPU 사용 모델을 제한할 수 있으므로 주의해야 한다.



설치 과정

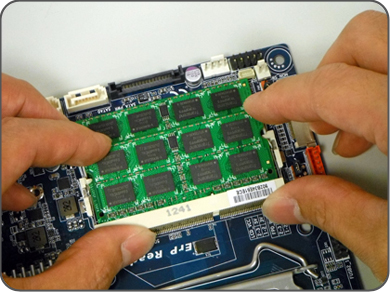

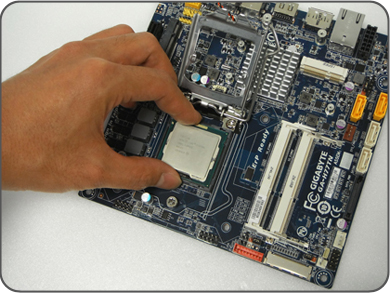

1단계: 프로세서 및 메모리 설치
먼저 프로세서와 메모리를 메인보드에 장착한다. 메인보드를 먼저 케이스 안에 설치하고 프로세서와 메모리를 장착하면 제대로 부착되지 않을 수 있다. 특히 프로세서의 설치 방법은 일반 메인보드와 동일하다. 메모리의 설치 방법은 약간 다르다. 먼저 메모리를 소켓에 끼워넣고 힘껏 눌러 고정시킨다.





2단계: AIO 케이스 준비

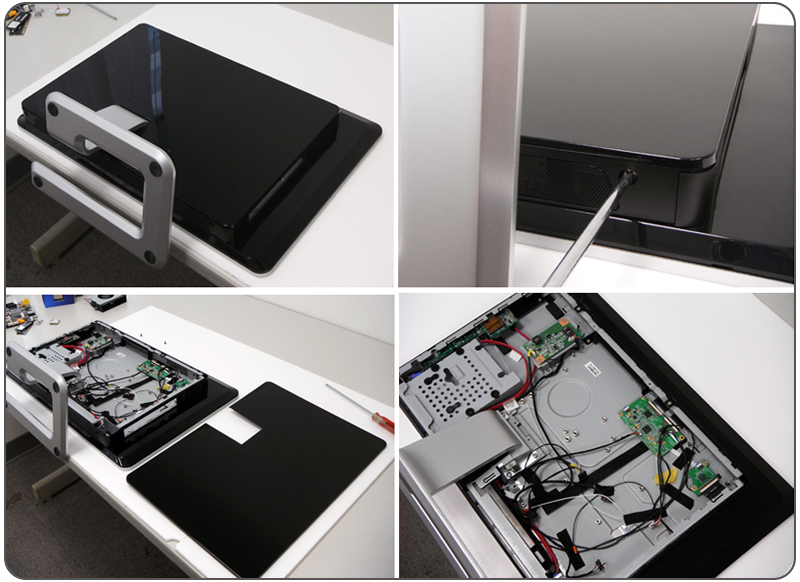

AIO 케이스를 엎어서 모니터가 있는 면을 아래로 향하게 한다. 이때 모니터에 흠집이 생기지 않도록 테이블 위에 스티로폼이나 해면을 깔아 둔다. 그리고 나서 뒷면의 나사를 풀어서 케이스의 뒷면을 해체한다. 케이스 내부의 공간이 매우 좁은 반면 연결선이 많이 있음을 볼 수 있다. 이때문에 먼저 프로세서와 메모리를 메인보드에 장착하라고 권고한 것이다. 복잡한 연결선을 정리하면서 중요한 컴포넌트를 장착한다는 것은 매우 번거롭다.

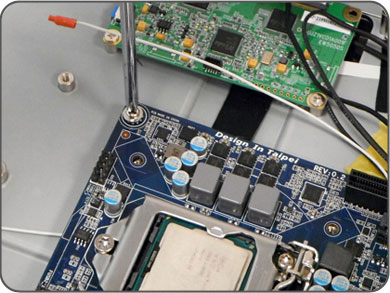

3단계: GIGABYTE 슬림 Mini-ITX 메인보드

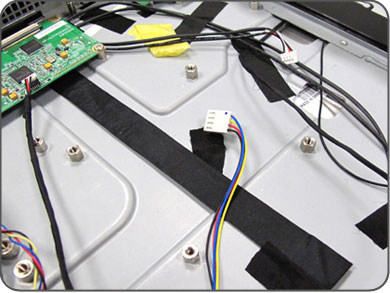

그 다음에 메인보드를 장착한다. 메인보드를 설치하기에 앞서 쿨러를 고정시키는 구리 필러가 잘 설치되었는지 본다. AIO PC의 쿨러는 나사로 고정된 것은 분해해서 재조립해야 하는 불필요한 불편을 피하기 위함이므로 먼저 잘 확인해야 한다.

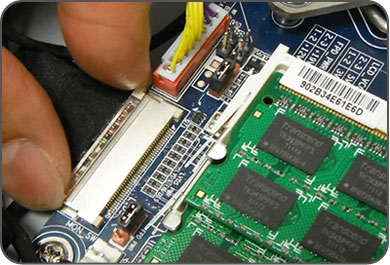

4단계: 모든 LVDS 디스플레이 연결
메인보드를 고정한 다음 연결해야할 LVDS 커넥터를 잘 연결하기 시작한다. 이때 커넥터는 약간 복잡하다. 모든 소켓이 하우징 설계되어 있지만 설명서대로 조립해야 컴퓨터가 오작동하거나 작동하지 않는 난감한 상황이 생기지 않는다. 또한 LVDS 커넥터를 설명하는 이유는 매우 얇은 배선으로 메인보드와 내장된 모니터를 연결하기 때문이다. 만일 모니터를 제대로 연결하지 않으면 화면이 나타나지 않거나 단락 현상이 나타날 가능성이 있다.

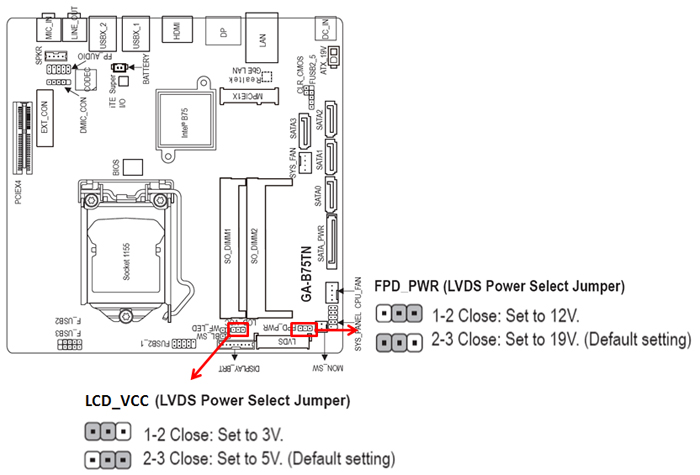

주의: 다양한 AIO케이스에 탑재된 모니터의 필요 전압이 제각각이다. 디스플레이와 백라이트 모듈의 정의에 따라 메인보드의 LCD_VCC(패널 전원)과 FPD_PWR(백라이트 모듈 전원)을 조정하여 모니터가 정상적으로 켜지도록 한다. 패널 전원과 백라이트 모듈전원의 설정에 대해서는 패널 제조업체와 백라이트 모듈 제조업체의 설명서를 참고한다.

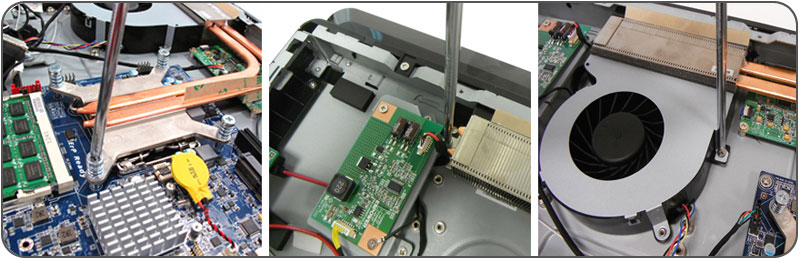

5단계: CPU 히트싱크와 쿨링팬의 설치
이제 CPU 히트싱크와 쿨링팬을 설치한다. 히트싱크의 열전도파이프, 쿨링배관과 팬을 표시된 순서대로 나사를 조인다. 하이징 설계를 근거로 한 가징 방향으로만 설치할 수 있을 것이다. 각 부위의 나사를 잘 조인 다음 팬의 커넥터를 메인보드에 연결해야 한다. 그렇지 않으면 쿨링효과가 생기지 않는다!

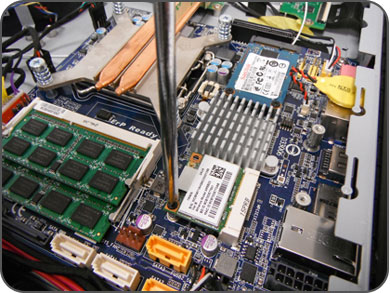

6단계: mSATA SSD의 설치

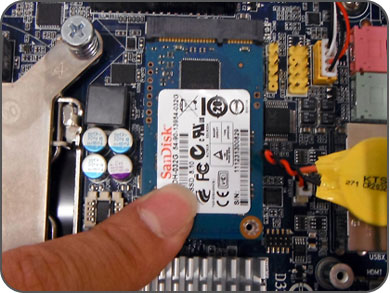

다음에는 하드디스크를 설치해야 한다. 2.5인치의 하드디스크 또는 SSD를 사용할 수 있다. 하지만 GIGABYTE의 Thin Mini ITX 메인보드에는 mSATA 슬롯이 내장되어 있기 때문에 이번에는 mSATA로 AIO PC를 조립한다. 이때 SSD를 슬롯에 비스듬하게 끼워넣은 다음 꼭 눌러서 나사로 조여야 한다！

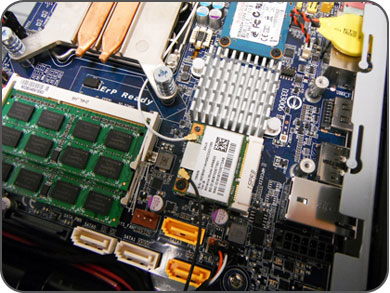

7단계: WiFi/Bluetooth 모듈의 설치
마지막으로 무선 네트워크 카드를 설치한다. Mini PCI-E 인터페이스의 무선 네트워크 카드를 슬롯에 끼워넣고 나사를 잘 조인 다음 안테나를 연결하면 된다！


이로써 모든 조립 작업을 마쳤다. 필요에 따라 DVD나 기타 하드디스크를 설치해서 DVD 감상하거나 더 큰 데이터 저장 공간을 확보할 수 있다. 케이스의 덮개를 닫기 전에 모든 회로가 제대로 연결되었는지 다시 한번 체크한다. 문제가 없다면 뒷면을 초소형 운영시스템 설치, 드라이브...등의 관련 설정 작업을 준비한다!

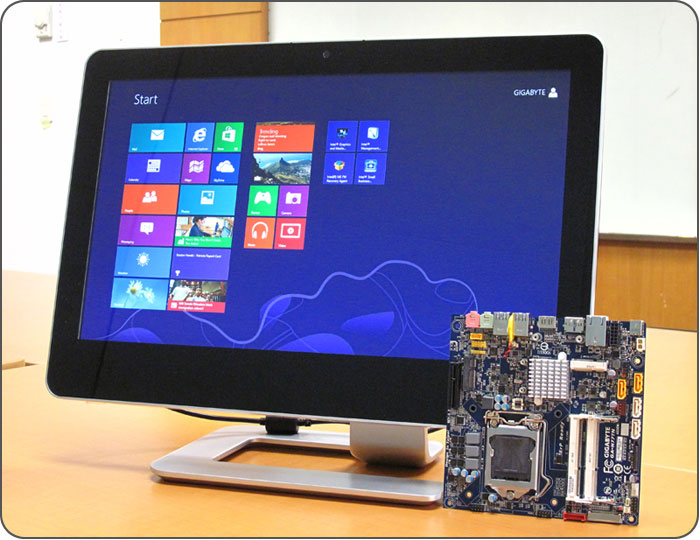

이제 운영시스템과 드라이버를 모두 설치했다. Windows8의 시스템을 설치하면 터치 콘트롤 스크린을 통해 간단하게 컴퓨터를 제어할 수 있게 된다.
