Kvalitetskomponenter
|
|

Kvalitets komponenter gör Kvalitets moderkort
Nästa generations högkvalitativa komponenter och fyra fasers strömdesign för processorn

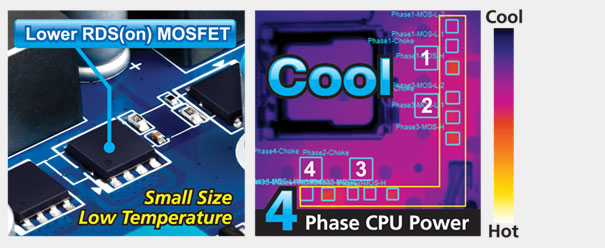

  Lägre RDS(on) MOSFET design (Området för processorströmmen)

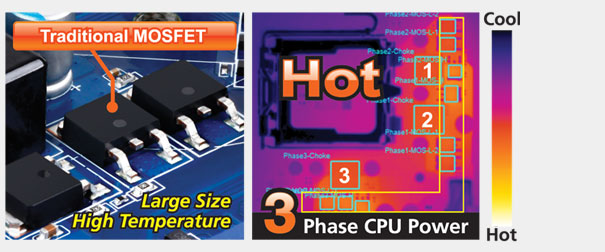

Traditionell MOSFET designt (Området för processorströmmen)

  En spänningsregulator är en brytare som tillåter eller inte tillåter elektrisk ström att passera genom en elektronisk krets.

GIGABYTE var det första moderkortstillverkaren att inse vikten av att endast använda komponenter av hög kvalité till den mycket viktiga spännings-zonen på moderkortet, som ansvarar för att leverera en stabil spänning till processor. GIGABYTEUltra Durable ™ 2 designen (som finns på GIGABYTE 2011 moderkorten) använder endast solida kondensatorer tillverkare i Japan, som är klassificerade för att hålla minst 50 000 timmars belastning. GIGABYTE Ultra Durable ™ moderkorten har dessutom spolar med Ferrite-kärna vilket bidrar till en högre energieffektivitet jämfört med vanliga spolar (som använder järn-kärna) samt ett lägre RDS (on) MOSFET-transistorerna. Man kan säga att allt detta bidrar till minskad strömförbrukning och minskad värmeutveckling.

Utöver detta har GIGABYTE förbättrar processorns spänningsområde genom att öka antalet spänningsfaser från tre till en fyra-fas-design. Detta möjliggör att en mer stabil ström levereras till processorn, samt att den jämnar ut strömsviktningar och brus vilket är viktigt för att få en så ren spänning till processorn som möjligt.


Ny Design
Ultra Durable™ 2
Gammal Design
  Lägre RDS(on)
MOSFET		 Standard
MOSFET
  Spole med
Ferrite-kärna		 Spole med
Järn-kärna
  Japansk
Solid kondensator		 Traditionell
Solid kondensator

Lägre RDS(on) MOSFETs
• Optimerad laddning för att minimera övergångsförluster.
• Lägre temperatur, mindre storlek, bättre termiska egenskaper.
Vad är MOSFET?
En spänningsregulator är en brytare som tillåter eller inte tillåter elektrisk ström att passera genom en elektronisk krets.
  Temperaturen
Cool


Lägre RDS(on) MOSFET


Standard MOSFET


      Lägre motstånd = Lägre strömförbrukning = Mindre värm
  Strömförbrukning

Värme är en bi-produkt av energiförbrukningen



Effekt-formeln: P = I2 x R
(P: Effekt, I : Ström, R: Motstånd)

Spole baserad kring Ferrite-kärna
• Minskad energiförlust i kärnan • Lägre EMI
• Motstår rost bättre än vanliga spolar med järn-kärna
Vad är en spole?
En spole är en induktor som lagrar energi och ström
  Strömeffektivitet
Bättre


Spole med Ferri-kärna


Spole med järn-kärna


Hur fungerar Ultra Durable™ 2 Power Design?

Ström



Lagrar energi och reglera nuvarande
Lagring och urladdning av elektronisk ström


Lägre RDS(on)
MOSFET
För att stoppa / tillåta strömmen att flöda genom




Spole baserad med Ferrite-kärna



Japanska solida kondensatorer

        Processor
