 How-to guide
 4K - kompatibla komponenter


4K tillbehör: Vad behövs för att få 4K?

Detta är en kort guyide som förklarar hur man anävnder Intel's Collage Display Technology , tillsammans med GIGABYTEs 7-seriens dubbla Thunderbolt™ moderkort, integrerad Intel® HD4000 grafikprocessor och fyra helt vanliga skärmar (1080)..

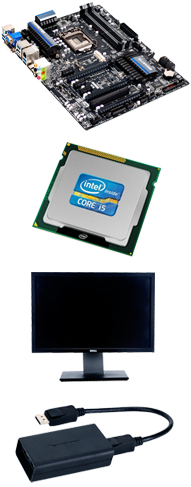

Vad du behöver

1. Moderkort - En dator byggd kring GIGABYTEs 7-seriens dubblaThunderbolt™ moderkort.

2. Processor - En tredje generationens Intel® Core™ i5 eller Core™ i7 processor med stör för Intel®HD4000 processorgrafik.

3. HD-skärmar - Fyra stycken skärmar med upplösning på 1920 x 1200 native samt prydda med DisplayPort graänssnittet. För Intel Collage Vertical läget kan du även behöva ett stativ för de fyra skärmarna.

4. Intel Collage Driver - Senaste drivrutinen för Intel Collage Driver finns tillgänglig på GIGABYTEs oficiella hemsida: http://www.gigabyte.com/

5. DisplayPort Splitter adaptrar - Sist ut är två stycken DisplayPorts splitter adaptrar plus DisplayPort kablar som låter dig ansluta fyra skärmar via de två mini DisplayPortarna du hittar på GIGABYTE moderkortet.

* Obs: Du kan hitta en mer detaljerad lista komponenter kompatibilitet här.







Installation


1. Anslut till datorn

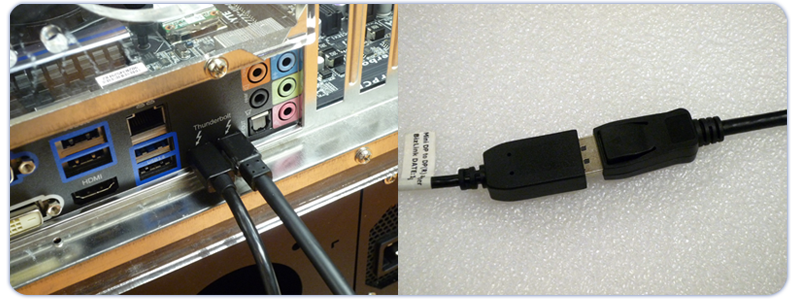

Anslut de båda skärmkablarna till mini DisplayPortarna på moderkortets baksida. Varje DisplayPort kabel kan anslutas till DisplayPort splittern.
Obs: Beroende på vilken splitter adapter du använder kan du behöva använda DisplayPort till Mini DisplayPort adapterkablar.

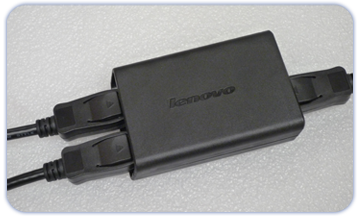

2. Anslut DisplayPort splitters
Nu kan du ansluta två extra DisplayPort-kablar från vardera av de två splitters. Dessa kommer sedan att användas för att ansluta dina vanliga HD-skärmar.



3. Anslut de fyra bildskärmar
Därefter kan du ansluta fyra DisplayPort-kablar som kommer från de två splitter adapter till respektive bildskärmar. I bilden nedan kan du se fyra visar inställningen i vertikalt läge.


4. Installera Intel® Collage drivrutinen
Detta är en speciell drivrutin som har utvecklats av Intel och GIGABYTE som låter dig skapa en 4K Ultra-HD upplösning (3840 x 2400 pixlar) skrivbordsmiljö över dina fyra vanliga HD-skärmar. Du kan ladda ner specifika Intel® drivrutiner från hemsidorna nedan:
1.GIGABYTE Z77X-UP5 TH – Ladda ner
2.GIGABYTE Z77X-UP4 TH – Ladda ner
3.GIGABYTE Z77MX-D3H TH - Ladda ner
Följ anvisningarna på skärmen under installationsprocessen som vanligt. Du kan bli ombedd att starta om datorn.


5. Konfigurera Intel Collage drivrutinen

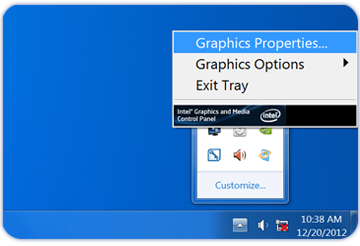

Efter att du installerat drivrutinen, kan du hitta "Intel Graphics and Media Controll Panel" längst nere i högra hörnet. Högerklicka på ikonen och väl "Graphics properties". Det är denna mjukvara du använder för att konfigurera Intel® Collage.

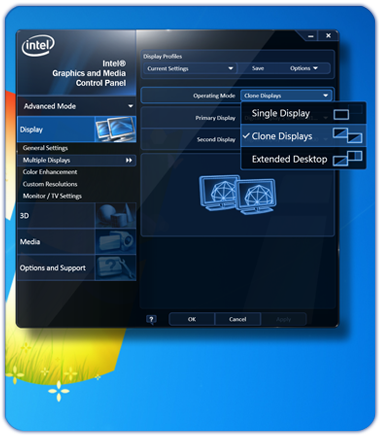

För vertikal läge på fyra skärmar, måste du först välja klonläge från "Driftläge" rullgardinsmenyn. Välj sedan en skärmupplösning på 3840 x 2400 beroende på upplösning av dina skärmar.



För "horisontellt läge" måste du också välja "Clone Mode" från "Driftläge" rullgardinsmenyn, sedan en skärmupplösning på antingen 7680 x 1200 beroende på upplösning av dina skärmar.
