GIGABYTE X58A - OC ได้นำเอาคุณสมบัติใหม่ที่เรียกว่า OC – VRM มาใช้ออกแบบ VRM design โดยเป็นการรวมเอา POScaps, 50A rated MPFC (Max Power Ferrite Core) Chokes และ Driver - MOSFETs มาใช้ออกแบบภาคจ่ายไฟให้กับ CPU ซึ่งด้วยจุดเด่นของคอมโพเนนท์ที่มีคุณภาพนี้จะทำให้ผู้ใช้งานสามารถปรับแต่งความถี่ได้ดียิ่งขึ้น พร้อมกันนั้นก็ยังมีอุณหภูมิการทำงานที่ลดลง ที่สำคัญ OC - VRM ยังช่วยทำให้ผู้ใช้งานสามารถโอเวอร์คล็อกความถี่ PWM frequency ผ่านทางออนบอร์ดสวิทช์สำหรับการปรับแต่งแบบเรียลไทม์ได้อีกด้วย นอกจากนี้ GIGABYTE ยังได้ออกแบบลักษณะเลย์เอาท์ที่ใช้งานได้สะดวก ไม่สร้างความวุ่นวายยามใช้งาน เพื่อช่วยให้การปรับแต่งของโอเวอร์คล็อกเกอร์มีความสะดวกราบรื่นมากยิ่งขึ้น.

Quicker and Easier to Insulate

เมนบอร์ดX58A-OC เมนบอร์ดทั่วไป

Output up to 1200W
IN-PUT up to 1500W 2x 8Pin CPU Power Connectors
	Driver Mosfet
	Powerful: Low temp Single Choke Up to 50A
	Fast: Durable Entire Board with Poscaps
	Intersil Overclocking PWM
	Quick: Real-time Overclock PWM frequency to 600K/800K/1000K

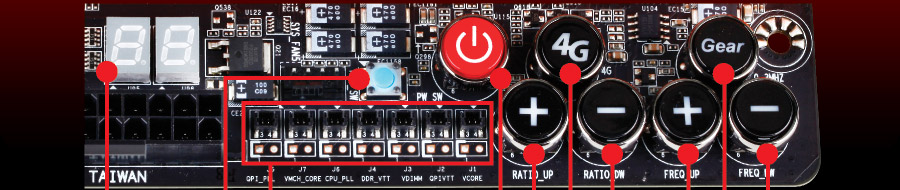

OC-Touch ช่วยให้โอเวอร์คล็อกเกอร์สามารถปรับแต่งประสิทธิภาพของระบบได้อย่างรวดเร็วและง่ายดาย เพียงกดปุ่ม OC - Touch onboard โดยผู้ใช้งานจะสามารถเพิ่มหรือลดอัตรา CPU ratio , การแก้ไขค่า BCLK และเปลี่ยน BCLK stepping ได้ตั้งแต่ 0.3MHz -1MHz ซึ่งการเปลี่ยนแปลงเหล่านี้สามารถทำได้ตลอดเวลาไม่ว่าใน BIOS, DOS หรือ Windows และในเวลาจริงโดยไม่จำเป็นต้องบูตเครื่องใหม่ เพื่อให้ผู้ใช้งานสามารถปรับแต่งความเร็วของ CPU ได้อย่างรวดเร็วเพื่อหาความถี่สูงสุดของ CPU ของพวกเขา อย่างไรนั้นเพื่อให้การปรับแต่งเป็นไปอย่างรวดเร็วยิ่งขึ้นบนเมนบอร์ดยังมี onboard 4G Ready button สำหรับเพิ่มความเร็วของ CPU ให้ไปมีความเร็วที่ 4GHz โดยอัตโนมัติ พร้อมกันนั้นผู้ใช้งานยังสามารถตรวจสอบแรงดันไฟฟ้าได้อย่างสะดวกผ่าน Onboard voltage measurement modules ได้อีกด้วย

		Start Engine	BCLK Up
	Restart	CPU Ratio up		CPU Ratio Down	BCLK Down
DeBug LED		Onboard Voltage Measurement Module Users can conveniently probe with a power meter to measure component voltages.	4G Ready button The 4G Ready button automatically overclocks the CPU to 4GHz on the next system boot up.		OC Gear 1MHz or 0.3MHz BCLK steppings.

OC-PEG เป็นฟีเจอร์พิเศษในการเพิ่ม SATA power connectors แบบ Onboard มาให้ 2 ช่อง สำหรับให้พลังงานแก่กราฟิกการ์ดเมื่อใช้งานโหมด 3-way และ 4-way ช่วยทำให้กราฟิกการ์ดสามารถได้รับพลังงานที่เพียงพอ สามารถโอเวอร์คล็อกกราฟิกการ์ดได้อย่างมีเสถียรภาพมากยิ่งขึ้น ซึ่งด้วยระบบการจ่ายไฟสำหรับ PCIe slots ที่แยกเป็นอิสระจะช่วยสร้างโอกาสในการโอเวอร์คล็อกที่ดียิ่งกว่า แม้เพียงการติดตั้งแบบการ์ดเดี่ยว และสำหรับการใช้งานแบบ For 4-way CrossFireX™, ผู้ใช้งานจะต้องติดตั้ง OC-PEG เพื่อหลีกเลี่ยงการเชื่อมต่อผ่าน 24pin ATX connector และด้วยคุณสมบัติของ POScaps ที่เป็นฉนวนจะทำให้ระบบมีความร้อนน้อยลง.

2 Extra Power Inputs for PCIe Voltage;
can use 3 different power supplies in OC-PEG

X58A-OC supports 4-way CFX & 3-way SLI (must use OC-PEG for 4-way graphics support)

Easy to insulate the PCIe area

X58A-OC Other Motherboards

OC - Cool เป็นคุณสมบัติใหม่ที่มาพร้อมกับไฟ LED และ 7x 4-pin Smart Fan connectors สำหรับช่วยให้โอเวอร์คล็อกเกอร์สามารถควบคุมอุณหภูมิของระบบได้ง่ายยิ่งขึ้นด้วยช่องต่อพัดลมที่มากมาย, OC-Cool heatpipe ช่วยเพิ่มประสิทธิภาพในการกระจายและนำพาความร้อนของ IO Panel และให้ประสิทธิภาพในการทำความเย็นสูง, OC-Cool LED lighting บน North และ South Bridges จะช่วยทำให้เมนบอร์ด X58A-OC มีความร้อนลดลง.

7x 4pin header Smart Fan controllers

SysFan or GPU

Quickly dissipates heat

LED Thermal Design for North
and South Bridge Coolers

SysFan or GPU

CPU Fan

SysFan or DDR

หลักสำหรับการใช้งานปกติ และหนึ่ง BIOS สำหรับการโอเวอร์คล็อกได้ พร้อมกันนั้นก็ยังสามารถทำหน้าที่ในการสำรองข้อมูล BIOS ในกรณีที่ระบบเกิดความล้มเหลวระหว่างการโอเวอร์คล็อกผ่าน BIOS จำนวน 2 ตัวได้อีกด้วย ที่สำคัญผู้ใช้ยังสามารถบันทึกข้อมูลการปรับแต่งที่แตกต่างกันได้มากถึง 16 รูปแบบ – โดยคุณสมบัตินี้มีประโยชน์มากเมื่อโอเวอร์คล็อกเกอร์ต้องการอัพเดต BIOS ใหม่ แต่ไม่ต้องการสูญเสียการตั้งค่าเดิมของพวกเขา.

Compare your 2 BIOS versions before you upgrade the BIOS.

OC Dual BIOS can select master or slave BIOS, making it easier for overclockers to switch BIOSes. 2 BIOSes can store up to 16 profiles.

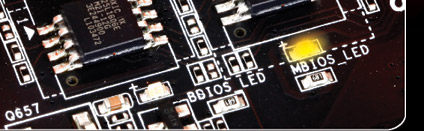

An LED indicator shows which BIOS is active, allowing overclockers to keep track of which BIOS
they are currently using.
