ปฐมบทแห่งตำนานยุคใหม่ได้เริ่มต้นขึ้นแล้ว
GIGABYTE พร้อมเปิดตัวสุดยอดเมนบอร์ดเพื่อการโอเวอร์คล็อกในรุ่น Z77X-UP7, จุดเริ่มต้นของตำนาน และงานออกแบบภาคจ่ายไฟที่ดีที่สุดในอุตสาหกรรม ภายใต้นิยามของเทคโนโลยี Ultra Durable™ 5 นี้ จะช่วยทำให้เมนบอร์ด Z77X-UP7 สามารถเพิ่มอำนาจและขอบเขตในการจัดส่งพลังงานให้กับซีพียูได้อย่างไร้ขีดจำกัด โอเวอร์คล็อกเกอร์จะสามารถเร่งประสิทธิภาพในแบบเอ็กตรีมส์ได้ถึงระดับ 7.102GHz นี่คือเทคโนโลยีที่ดีที่สุดสำหรับโอเวอร์คล็อกเกอร์ตัวจริง

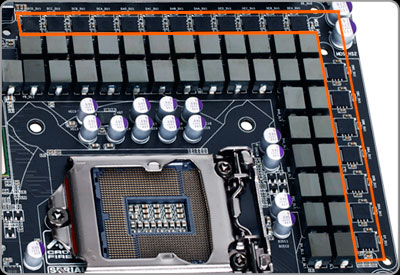

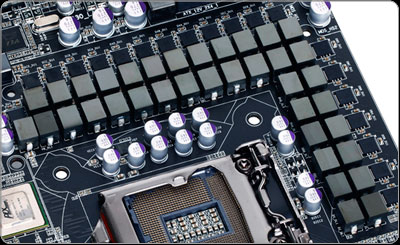

Industry Leading
32+3+2 Phase
CPU Power Design
Industry Leading 32+3+2 Phase CPU Power Design เมนบอร์ด GIGABYTE Z77X-UP7 ได้รับการออกแบบมาสำหรับผู้ใช้งานที่ต้องการสร้างสรรค์ประสิทธิภาพผ่านขุมพลังที่ไร้ขีดจำกัด ด้วยเทคโนโลยี 32+3+2 power phase design (ประกอบไปด้วย 32 CPU phases, 3 Intel® HD Graphics และ 2 VTT phases).นี่คือที่สุดของงานออกแบบล่าสุด ที่ช่วยทำให้เมนบอร์ด Z77X-UP7 สามารถรองรับการทำงานที่หนักหน่วงได้อย่างไร้ที่ติ โดยคุณสมบัติพิเศษที่มีอยู่ในเมนบอร์ด GIGABYTE Ultra Durable™ 5 จะประกอบไปด้วยคอมโพเนนท์คุณภาพสูง 60A rated PowIRstages® จาก IR, ซึ่งด้วยคุณสมบัตินี้จะทำให้เมนบอร์ด Z77X-UP7 สามารถส่งมอบอำนาจอันน่ามหัศจรรย์ได้สูงถึง 2,000วัตต์ ในขณะเดียวกันยังมีอุณหภูมิในการทำงานที่ต่ำ.









True All Digital PWM Design
เมนบอร์ด GIGABYTE Z77X-UP7 มาพร้อมเทคโนโลยีเฉพาะตัวในการออกแบบ All Digital Engine ช่วยทำให้ผู้ใช้งานสามารถเรียกใช้ประโยชน์จาก 3rd generation Intel® Core™ processors. ได้อย่างเต็มที่. ซึ่งด้วยชุดควบคุมที่เป็นระบบดิจิตอล จะส่งผลให้การส่งมอบพลังงานมีความแม่นยำมากยิ่งขึ้น โดยเฉพาะอย่างยิ่งในระบบที่หิวกระหายต่ออำนาจแห่งการประมวลผล นับเป็นองค์ประกอบสำคัญที่ช่วยเพิ่มประสิทธิภาพของระบบในปัจจุบัน

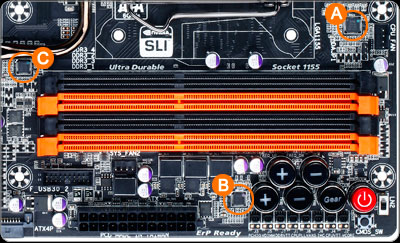

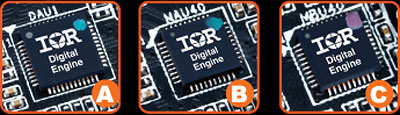

True Digital PWM A
True Digital PWM B
True Digital PWM C
All Digital Power


4 Main Power Zones

GIGABYTE 3D Power Utility*


เมนบอร์ด GIGABYTE Z77 series จะมาพร้อมกับตัวควบคุม digital controllers เพื่อใช้ควบคุม CPU, processor graphics, VTT และ system memory แทบไม่ต้องสงสัยเลยว่าองค์ประกอบที่สำคัญเหล่านี้จะได้รับพลังงานที่ใส สะอาด. โดย Digital Engine ใหม่นี้จะมาพร้อมกับระบบควบคุม Precise Auto Voltage Compensation ที่มีการชดเชยพลังงานที่แม่นยำก่อนจัดส่งพลังงานไปยังเมนบอร์ด GIGABYTE 7 series ของคุณ
*Adjustment settings may vary by model







Ultra Durable™ 5


Cool Power, Inside and Out
Our Best Ultra Durable™ Motherboards Yet
อีกครั้งที่ GIGABYTE ได้นำเอา Ultra Durable™ 5 technology ที่มีคุณภาพสูง และเพิ่มความทนทานให้กับเมนบอร์ดมาใช้งาน เพื่อช่วยเพิ่มประสิทธิภาพในการส่งมอบพลังงานให้กับ CPU ในการทำลายสถิติบนโหมดโอเวอร์คล็อกให้มีความราบลื่น, ให้ความเย็นเป็นเยี่ยม มีประสิทธิภาพสูง และมีอายุการทำงานที่ยืนยาว.
Back side of MB
Industry Leading 60A Rated Power Stage with Lower Losses, Higher Efficiency and Excellent Thermal Management.


High Side
MOSFET

Driver IC


       Low Side Mosfet


Ultra Cool, Ultra Efficient, Ultra Performance
Traditional MOSFET
IR3550 PowIRstage®

* Testing result for reference only. Results may differ according to system configuration.
* 4 phase IR3550 PowIRstage® with 2x Copper PCB vs. 4 phase traditional MOSFET
@ 100A load 10 mins lab testing without heatsink

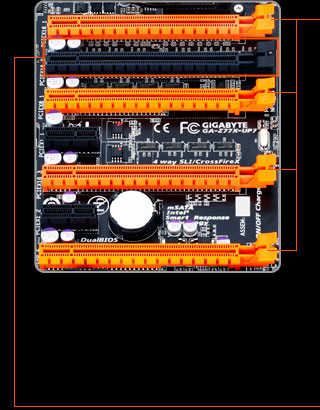

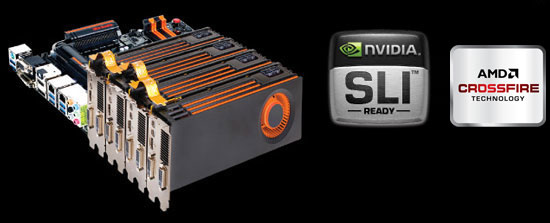

4-Way Graphics
เมนบอร์ด GIGABYTE Z77X-UP7 พร้อมส่งมอบกราฟิกแพลตฟอร์มที่ดีเยี่ยมที่สุดให้กับคุณ ด้วยการสนับสนุนเทคโนโลยี 4-way CrossfireX™ และ Nvidia SLI™. ด้วยความเร็วในการทำงานของ PCI Express 3.0 ที่ x8 เมื่อมีการเชื่อมต่อครบทั้ง 4 slots, ซึ่งด้วยคุณสมบัติพิเศษที่มีอยู่บนเมนบอร์ด Z77X-UP7 นี้ ผู้ใช้งานจะได้สัมผัสกับประสบการณ์สามมิติที่เหนือระดับ ให้ความคมชัดสมจริง มีอัตราเฟรมเรตที่ลื่นไหล ต่อเนื่อง ไร้การสะดุด และได้รับประสิทธิภาพในการเล่นเกมที่ยอดเยี่ยมมากที่สุด..
- Native PCIe Gen. 3 x16 Direct Link to CPU
ด้วย PCI Express x16 slot สีดำที่มีการเชื่อมต่อการทำงานเข้ากับซีพียูโดยตรง จะช่วยทำให้การเปิดประสบการณ์ผ่าน PLX chip มีประสิทธิภาพสูง ให้การเชื่อมต่อที่รวดเร็วจนคุณต้องทึ่ง.







OC-BIOS

3D BIOS™
ปฏิวัติการออกแบบใหม่ด้วย UEFI BIOS ที่ได้รับการพัฒนาและปรับปรุงมาเป็นอย่างดี ช่วยทำให้การควบคุมง่ายกว่าที่เคย สามารถตอบสนองต่อการทำงานได้อย่างรวดเร็วด้วยระบบโต้ตอบที่มีอินเทอร์เฟสสวยงามแบบ 32 บิต สามารถใช้เมาส์เพื่อชี้ตำแหน่งสำหรับปรับแต่งได้ ด้วยโหมดการทำงานสองโหมดใหม่ล่าสุด ได้แก่ GIGABYTE 3D mode ที่มีความพิเศษในการโต้ตอบที่มีความฉลาด และสามารถปรับเปลี่ยนค่าต่างๆ ได้อย่างง่ายดาย และ Advanced Mode สำหรับโอเวอร์คล็อกเกอร์และผู้เชี่ยวชาญที่ต้องการระบบการควบคุมฮาร์ดแวร์ที่ดีที่สุด ซึ่งด้วยคุณสมบัติของ Advanced Mode นี้จะทำให้การควบคุมการปรับจูนในส่วนต่างๆ มีความสะดวก

Dual UEFI BIOS™
DualBIOS™ เป็นเทคโนโลยีใหม่ที่ได้รับการติดตั้ง physical BIOS ROMS ลงบนเมนบอร์ดถึง 2 ตัว ภายใต้การออกแบบด้วย 3D BIOS™ technology โดยมีหนึ่งชิพทำหน้าที่ในการเป็น "Main" BIOS, หรือเป็นชิพ BIOS หลักในการใช้บูทระบบ ส่วนชิพที่สองนั้นจะเป็นชิพในการ "Backup" BIOS และ เป็นชิพตรวจสอบค่าความถูกต้องของ default BIOS version หาก"Main" BIOS เกิดความล้มเหลวหรือหยุดการทำงาน ตัวชิพ "Backup" จะทำการ take over ระบบในแบบอัตโนมัติ เพื่อให้ระบบสามารถทำงานต่อไปได้.


BIOS Switcher
ด้วย onboard BIOS Switcher, จะช่วยให้ผู้ใช้งานสามารถเลือก BIOS chip (Main BIOS หรือ Backup BIOS), สำหรับใช้เป็น BIOS สำหรับการใช้งานปกติ และ BIOS สำหรับการโอเวอร์คล็อกได้,. นอกจากนั้นผู้ใช้งานยังสามารถเรียกคุณสมบัติใหม่ของ BIOS จากการอัพเดตเวอร์ชั่น โดยที่ไม่ต้องการที่จะสูญเสียการตั้งค่าเดิมของพวกเขาได้อีกด้วย.

DualBIOS™ Disable Switch
เมื่อผู้ใช้งานเปิดการทำงานของ onboard DualBIOS™ Disable Switch, ระบบจะทำการปิดการทำงานของฟีเจอร์ DualBIOS™ recovery, เพื่อช่วยประหยัดเวลาการกู้คืน เมื่อการโอเวอร์คล็อกเกิดความล้มเหลว.







OC-Touch
OC-Touch ช่วยให้โอเวอร์คล็อกเกอร์สามารถปรับแต่งประสิทธิภาพของระบบได้อย่างรวดเร็ว และง่ายดาย เพียงกดปุ่ม OC - Touch onboard โดยผู้ใช้งานจะสามารถเพิ่มหรือลดอัตรา CPU ratio , การแก้ไขค่า BCLK และเปลี่ยน BCLK stepping ได้ตั้งแต่ 1MHz -0.3MHz ซึ่งการเปลี่ยนแปลงเหล่านี้สามารถทำได้ตลอดเวลาไม่ว่าใน BIOS, DOS หรือ Windows และในเวลาจริงโดยไม่จำเป็นต้องบูตเครื่องใหม่ เพื่อให้ผู้ใช้งานสามารถปรับแต่งความเร็วของ CPU ได้อย่างรวดเร็วเพื่อหาความถี่สูงสุดของ CPU ของพวกเขา อย่างไรนั้นเพื่อให้การปรับแต่งเป็นไปอย่างรวดเร็วยิ่งขึ้นบนเมนบอร์ดยังมี การติดตั้ง Onboard voltage measurement modules สำหรับตรวจสอบแรงดันไฟฟ้า และ onboard LN2 Mode switch สำหรับปรับ drop CPU frequency ได้ถึงระดับ x16 ระหว่างการโอเวอร์คล็อกมาให้อีก ช่วยลดความล้มเหลวในการโอเวอร์คล็อกเมื่อมีการเปิดโปรแกรม CPU-Z..

OC Gear
Power Switch


BCLK steppings.
LN2 mode

CPU Ratio
Up(+)/Down(-)button



BCLK
Up(+)/Down(-)button



Onboard Voltage Measurement Module
Clear
CMOS
Users can conveniently probe with a power meter to measure component voltages.

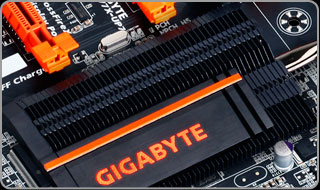

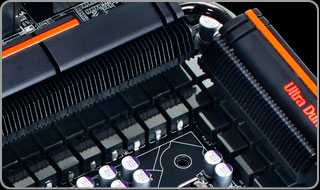

Thin Fin Cooling Design
GIGABYTE ได้สร้างสรรค์เทคโนโลยี  “Thin Fin” heatsink design ขึ้นใหม่  เพื่อเป็นการสร้างเอกลักษณ์เฉพาะให้กับ GIGABTYE ด้วยสีสันอ้นเร้าร้อน. ฟีเจอร์ใหม่นี้จะประกอบไปด้วยครีบโลหะที่มีความบางเป็นพิเศษ และฮิทซิงค์แบบใหม่ที่ได้รับการดีไซน์ให้พื้นผิวสัมผัสแนบสนิทสามารถถ่ายเท ความร้อนได้เร็วยิ่งขึ้น.

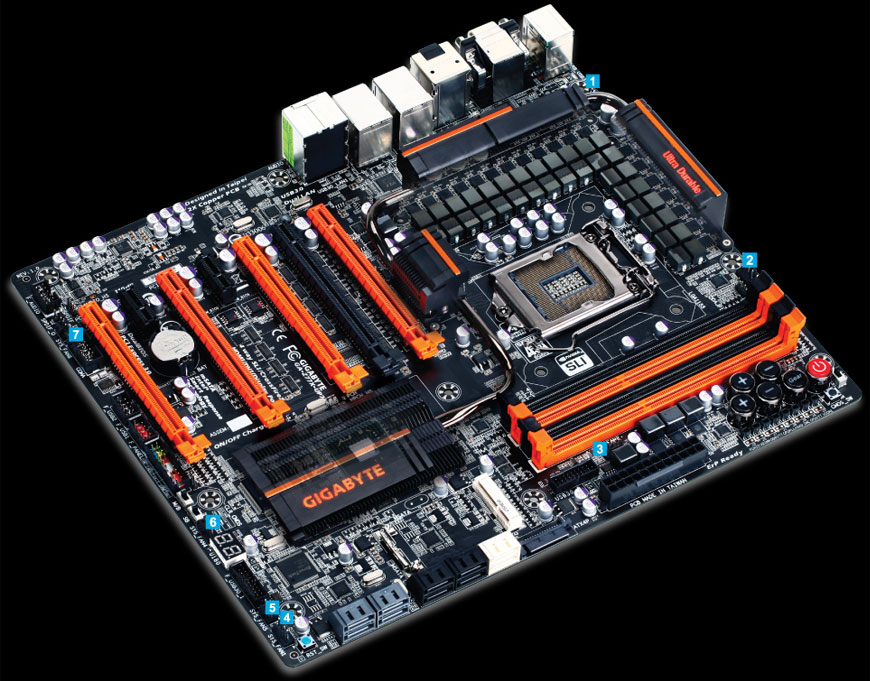

7 Fan Connectors

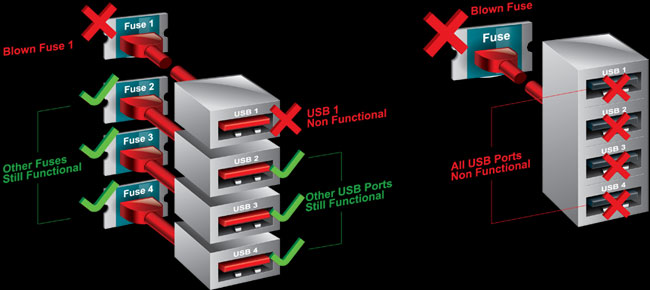

One Fuse per USB Port
GIGABYTE One Fuse per USB Port Design
Traditional One Fuse Design for Multi-USB Ports

3X USB Power
มนบอร์ด GIGABYTE จะมาพร้อมกับเทคโนโลยี 3x USB Power Boost ที่ได้รับการออกแบบมาสำหรับเพิ่มพูนเสถียรภาพให้กับอุปกรณ์ USB โดยเฉพาะ. มีความเข้ากันได้กับอุปกรณ์ USB ทุกรุ่น ทุกแบบ ไม่ว่าจะเป็นฮาร์ดไดร์ฟ หรือออฟติคอลไดร์ฟแบบติดตั้งภายนอก ซึ่งด้วยนวัตกรรมนี้ จะช่วยให้การส่งมอบพลังงานผ่านพอร์ต USB มีประสิทธิภาพมากยิ่งขึ้น สามารถจัดส่งแรงดันไฟเพื่อใช้จ่ายพลังงานได้อย่างต่อเนื่องและเพียงพอด้วย USB เพียงพอร์ตเดียว. ส่งผลให้ผู้ใช้งานสามารถเชื่อมต่ออุปกรณ์ USB ได้มากขึ้น.







On/Off Charge USB Port
GIGABYTE Helps You Quick Charge Your iPhone / iPad / iPod Touch
GIGABYTE On/Off Charge technology ได้รับการออกแบบมาสำหรับชาร์จพลังงานให้กับ iPhone, iPad และ iPod Touch ผ่านเครื่องพีซีแม้อยู่ในโหมดสแตนด์บาย หรือแม้กระทั้งปิดเครื่อง ซึ่งด้วยความสามารถของฟีเจอร์ GIGABYTE's 3x USB Power, จะช่วยทำให้พอร์ต USB ที่มีคุณสมบัติ On/Off Charge ของเมนบอร์ด GIGABYTE สามารถชาร์จพลังงานได้รวดเร็วยิ่งขึ้น..

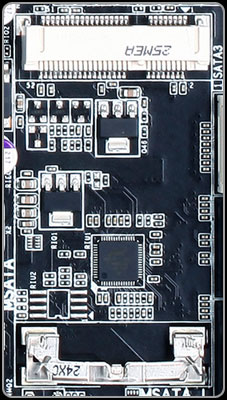

mSATA Connector Onboard
Unique Onboard mSATA SSD Support

เมนบอร์ด GIGABYTE Z77X-UP7 จะมีการติดตั้ง onboard mSATA slot มาให้พร้อม เพื่อทำให้การตอบสนองต่อ Intel® Smart Response and Intel® Rapid Start. สามารถทำได้ง่ายขึ้นด้วยพื้นฐานของ SSD-based technologies ในขณะที่มีต้นทุนที่ต่ำ และมีประสิทธิภาพในการทำงานสูง ผู้ใช้งานจะเพลิดเพลิน และสนุกไปกับการตอบสนองของเครื่องคอมพิวเตอร์ที่เร็วขึ้นกว่าเดิม อย่างเห็นได้ชัดทังการบูตระบบและการทำงานของระบบทั่วไป

Simple and Efficient
mSATA modules ออกแบบให้ติดตั้งง่าย, ใช้พื้นที่น้อย, ใช้พลังงานต่ำ และไม่จำเป็นต้องใช้สายเคเบิ้ลเหมาะสำหรับการเพิ่มเติมสมรรถนะกับระบบที่มีขนาดเล็ก..

Cost Effective
mSATA modules มีค่าใช้จ่ายต่อประสิทธิภาพที่ดีกว่า SSDs แบบปกติ – ใช้พื้นที่บน PCB น้อย และ ไม่ต้องการช่องสำหรับติดตั้งแบบไดร์ฟภายนอก

Uses SATA Bus NOT PCIe
mSATA SSD จะเชื่อมตรงต่อกับ Mini-PCIe interface โดยมีระบบการส่งผ่านข้อมูลแบบ SATA data bus..







80 Port Debug Display
มาพร้อม onboard Debug LED (Embedded post code LED display) สำหรับแสดงสถานะเมนบอร์ด และสถานะของระบบโดยรวม..






Back Panel

Optical Digital
Audio Output
Dual LAN
(Including Intel® GbE LAN)

PS/2 port
VGA port



     HDMI


USB 3.0
DVI port
DisplayPort
USB 3.0
110dB 8-ch
HD Audio



GIGABYTE Z77X-UP7: A New Legend is Born





*ผลการทดสอบใช้สำหรับอ้างอิงเท่านั้น. ผลลัพธ์อาจมีความแตกต่างกันตามการกำหนดค่าของระบบ
ภาพดังกล่าวใช้สำหรับอ้างอิงเท่านั้น รายละเอียดปลีกย่อยอาจแตกต่างกันไปตามรุ่นของเมนบอร์ดแต่ละตัว.
