Führende
Qualitätsstandards Jahr um Jahr
Seit der Annahme RoHS-konforme
Herstellung im Jahr 2005 hat Gigabyte einen
Standard für die Industrie für bessere
Qualität der PC-Komponenten gesetzt. Im
folgenden Jahr hat GIGABYTE die Ultra Durable
Serie angekündigt: Polymerkondensatoren mit
besserer Energieeffizienz als bei den alten
Elektrolytkondensatoren. Im Mai 2007 stellte
GIGABYTE die Ultra Durable 2 Serie vor, dass
mit top qualitäts,
umweltbewussten Polymerkondensatoren aus
Taiwan ausgestattet sind,
sowie niedrig RDS (on) MOSFETs welche kühler
laufen und
Ferritkernspulen die dabei helfen, die Höhe
des verschwendeten
Stroms aus der Energie-Phase, von der CPU
zugeführt, zu
reduzieren. Im September 2008 führt GIGABYTE
wieder
einmal die Mainboard Industrie mit höchster
Qualität und
dem innovativstem Mainboard Design, mit der
Ankündigung der neuesten Ultra Durable 3
Technologie, an. Ultra Durable 3
Mainboards sind die ersten Konsumer-
Desktop-Mainboards, die die doppelte
Kupfermenge in der Strom- und
Grundschicht der
PCB haben.
Gebaut für die
Ewigkeit Mehr Haltbarkeit für längere
Lebensdauer
Mehr Haltbarkeit für längere
Lebensdauer

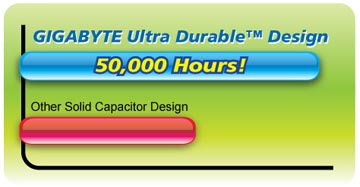

Vorteile der
50.000Std japanischen Polymerkondensatoren
GIGABYTE Ultra Durable 3
Motherboards sind mit Polymerkondensatoren ausgestattet,
entwickelt von führenden japanischen Herstellern. Mit einer
durchschnittlichen Lebensdauer von 50.000Std. Die
Polymerkondensatoren ermöglichen die Stabilität,
Zuverlässigkeit und Langlebigkeit um die Bedürfnisse der
High-End Prozessoren und anderen Komponenten zu erfüllen,
welche für die meisten aktuellen anspruchsvollen Anwendungen
und Spiele benötigt werden.
1 Jahr =24 Std. x 365 Tage
= 8,760 Std. 5 Jahre =
8,760 Std. x 5=
43,800 Std.
* 50.000Std
Arbeitszeit ist mit einer Temperatur von 86°C
kalkuliert worden.
Polymerkondensatoren
und Elektrolytkondensatoren speichern beide Elektrizität
und geben diese bei Bedarf ab. Der Unterschied ist, dass
Polymerkondensatoren aus einem festen organisches
Polymer bestehen, während Elektrolytkondensatoren ein
gewöhnliches flüssiges Elektrolyt verwenden
Polymerkondensator
Blatt-Separator
(Elektrolyt) imprägniert mit leitfähigen
Polymerkondensatoren, bestehen aus einem hochleitfähigen
Polymer, das die Stabilität und Zuverlässigkeit
drastisch verbessert.
Aluminiumelektrolytkondensatoren
Blatt-Seperator (Elektrolyt)
imprägniert mit Elektrolytlösung.
Elektroleitfähige Polymere werden in
Polymerkondensatoren genutzt, um folgende hervorragende
Eigenschaften zu erreichen:
niedrigere ESR in
Hochfrequenz- Bereichen
Niedrigere Brummspannung
Längere Lebensdauer
Bessere Verträglichkeit höherer
Temperaturen
Niedrigere ESR in
Hochfrequenzbereichen sorgen für ein kühleres Motherboard
Niedrigerer ESR
(Äquivalent Serien Widerstand) bedeutet weniger Strom –
Polymerkondensatoren sind in der Lage, wesentlich
geringeren Widerstand bei höheren Frequenzen zu
erzeugen. Weil es dort geringeren Widerstand gibt, sind
die Polymerkondensatoren stabiler und erzeugen weniger
Hitze als Elektrolytkondensatoren.

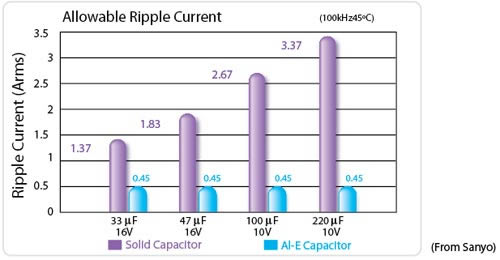

Tolerierung höherer
Brummspannung für ein stabileres Motherboard
Höhere Brummspannung
benötigt höhere Stromschaltung, welches eine
entscheidende Rolle beim Stromphasen-Design auf dem
Motherboard spielt. Polymerkondensatoren haben bessere
Kapazitäten bei der Stromschaltung und somit leisten sie
einen wesentlichen Beitrag zu einer besseren Stabilität
im Vergleich zu Elektrolytkondensatoren.

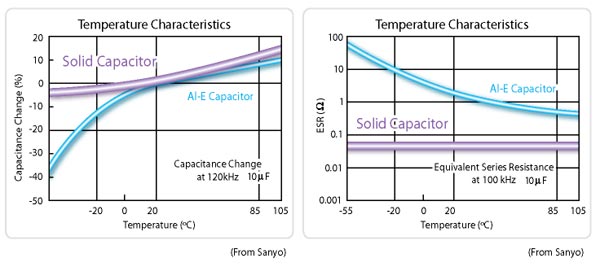

Die Belastbarkeit
von Polymerkondensatoren bleibt auch bei stark
wechselnden Temperaturen stabil – Polymerkondensatoren
bieten höhere Belastbarkeit und sind weniger anfällig
für Temperaturschwankungen. Wie die Tabelle zeigt, haben
Polymerkondensatoren selbst bei extrem hohen
Temperaturen eine relativ stabile Kapazität, im
Vergleich zu herkömmlichen Elektrolytkondensatoren.
Im Hinblick auf die
Lebensdauer haben Polymerkondensatoren eine wesentlich
längere Betriebsdauer als Elektrolytkondensatoren,
besonders bei geringeren Betriebstemperaturen. Wie die
Tabelle unten zeigt, ist bei 65°C die durchschnittliche
Betriebsdauer für einen Polymerkondensator 6mal so hoch
als bei Elektrolytkondensatoren. In tatsächlichen Jahren
gerechnet, wird der Polymerkondensator voraussichtlich
23 Jahre halten, während der Elektrolytkondensator
bereits nach 3 Jahren aufgibt. Es ist klar, dass
Polymerkondensatoren generell eine längere Betriebsdauer
als Elektrolytkondensatoren haben.
Temp°C
Elektrolytkondensatoren
(Arbeitsstunden)
Polymerkondensatoren (Arbeitsstunden)
95°C
4,000
Std.
15,811 Std.
3.9X
länger
85°C
8,000 Std.
50,000 Std.
6.25X
länger
75°C
16,000 Std.
158,113 Std.
9.8X
länger
65°C
32,000 Std.
500,000 Std.
15.6X
länger
Keine explodierenden
Kondensatoren mehr - Mehr Stabilität beim
Übertakten
Platzende und
auslaufende Kondensatoren haben
Motherboard-Benutzer schon immer
beunruhigt. So etwas kann die
Leistung des PC's beinträchtigen und
möglicherweise sogar das Motherboard
beschädigen, so dass es nicht mehr
funktioniert.
Da es keine flüssigen Bestandteile
in einem Polymerkondensator gibt,
können diese nicht auslaufen oder
gar explodieren. Desweiteren können
sie extreme Belastbarkeiten
tolerieren und ihre allgemeine
Widerstandsfähigkeit qualifiziert
sie für extreme Betriebsumgebungen.
Polymer- und Elektrolytkondensatoren
Vergleich
Charakteristik
Polymerkondensatoren
Elektrolytkondensatoren
Wärmeresistenz
Zulässige Brummspannung
ESR in hoher Frequenz
Sicherheit
Umweltschutz
Gut
Normal
Schlecht
Inhaltsangabe der
Polymerkondensator Merkmalen
Polymerkondensatoren haben weniger ESR Die Impedanz zeigt
eine Idealkurve Ideal zur Verwendung
als Entkopplungs-Kondensator (trennt
Wechselspannung von Gleichspannung) und zur
Unterdrückung von Brummspannung. Kann höhere
Brummspannung verarbeiten Ideal zur Minimierung der
Brummspannung und Stabilisierung der
Versorgungsspannung. Fähigkeit schnell zu
entladen Ideal zur Verwendung als
Sicherungs-Kondensator in einem Stromkreis wo
eine Menge Strom bei hoher Geschwindigkeit
verbraucht wird. ESR der
Polymerkondensatoren wird nicht so stark von
der Temperatur beeinflusst Ein Polymerkondensator
zeigt auch bei niedrigen Temperaturen bessere
Eigenschaften und kann auch in Umgebungen mit
niedriger Temperatur verwendet werden ( 0°C
oder weniger) Polymerkondensatoren
genießen eine längere Lebensdauer Sie können damit rechnen,
dass ein Polymerkondensator 20.000 Std. bei
85°C zu verwenden ist (3 Jahre)
Ideal für Geräte im Dauereinsatz.
Die
Verwendung von erstklassigen
Komponenten auf einem Motherboard ist
der Erfolgsfaktor für ein langlebiges,
stabiles und zuverlässiges Produkt..
Dies ist ganz besonders im Bereich der
Stromversorgung der Fall, dieser
enthält die am meisten belasteten
Komponenten auf dem Motherboard.
2006 stellte GIGABYTE seine
Motherboards der Ultra Durable Serie
vor und setzte damit neue Standards
für die Industrie. Als erster
Motherboard Hersteller verwendet
GIGABYTE ausschließlich so genannte
All-solid Capacitors auf einer breiten
Palette seiner Produkte. Dieses Jahr
setzt GIGABYTE erneut Standards, mit
den Motherboards der Ultra Durable 2
Serie
Ferritkern Spulen besitzen eine höhere
Energieeffizienz im Vergleich zu
herkömmlichen Eisenkern Spulen, da sie
die Energie länger speichern können
und rapide Spannungsverluste
ausgleichen können. Low RDS(on)
MOSFETs haben einen geringeren
Widerstand das reduziert den
Stromverbrauch und erzeugt somit auch
weniger Wärme.
Die
Kernspezifikationen der GIGABYTE Ultra Durable 3
Motherboards sind Polymerkondensatoren aus Japan mit
50.000Std. Betriebsdauer, ummantelte Ferritkernspulen
mit größerer Energie-Effizienz verglichen zu
herkömmlichen Eisenkernspulen und Niedrig RDS(on)
MOSFETs mit geringerem Widerstand, diese reduzieren den
Stromverbrauch und Wärmeentwicklung. Die GIGABYTE Ultra
Durable 3 Motherboards versprechen die Stabilität,
Zuverlässigkeit und Langlebigkeit die für heutigen
High-End Prozessoren und anderen Komponenten, die nötig
sind für den Genuss anspruchvollster Applikationen und
Spiele.

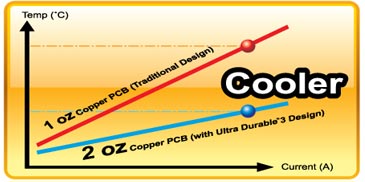

Die
Verdopplung der Kupfermasse bietet eine effizientere
Kühlung des gesamten Systems, da die Wärme eine größere
Verteilungsfläche hat, um von kritischen Bereichen, wie
der CPU Stromversorgungszone, über das gesamte PCB
abgeleitet werden kann. Tatsächlich haben Ultra Durable
3 Mainboards eine um 50°C kühlere Arbeitstemperatur als
herkömmliche Mainboards.

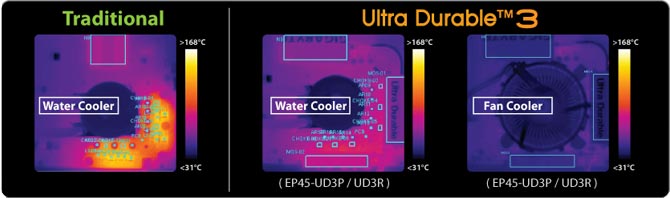

CPU VRM Temperaturmessung unter
System Setup mit einem Wasserkühlblock und CPU
Betrieb bei 100% Auslastung
Infrarot CPU VRM
Wärme Diagramm
*
CPU VRM Temperatur-Messung unter CPU Betrieb bei 100% Auslastung
