Tecnologia 4K Collage Display: Guia Técnico de Instalação
|
|
|
|
Este é um pequeno guia que explicará como usar a tecnologia
Intel Collage Display, utilizando uma placa-mãe GIGABYTE Série 7 compatível
com duas portas Thunderbolt®, processador gráfico Intel ®
HD4000* e quatro monitores com definições padrão.
|
|
O
que você irá precisar
|
|
|

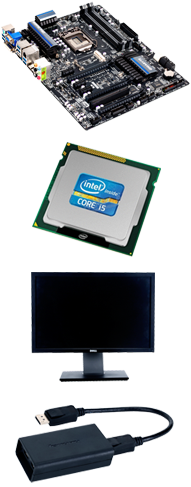

1. Placa-Mãe - Um PC utilizando qualquer placa-mãe
GIGABYTE Série 7 com duplo Thunderbolt®.
|
|
|
|
|
2. Processador - Um processador de terceira geração Intel® Core™
i5 ou Core™ i7 com suporte ao processador gráfico Intel® HD4000.
|
|
|
|
3. Monitores HD - Quatro monitores com resolução nativa de 1920 x 1200
com interface DisplayPort. Para o modo vertical Intel Collage, você
também pode precisar de um suporte para os quatro monitores.
|
|
|
|
4. Driver Intel Collage
- Os drivers Intel Collage mais recentes estão disponíveis no site
oficial da GIGABYTE: http://br.gigabyte.com/
|
|
|
|
5. Adaptadores DisplayPort Splitter – Também será necessário dois divisores
DisplayPorts e mais cabos DisplayPort, que permitirão a conectividade
de quatro monitores usando os Mini DisplayPorts onboard de sua
placa-mãe GIGABYTE.
|
|
|
|
*Nota:
você pode encontrar uma lista mais detalhada de componentes requeridos aqui.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Instalação
|
|
|
1. Conecte o PC

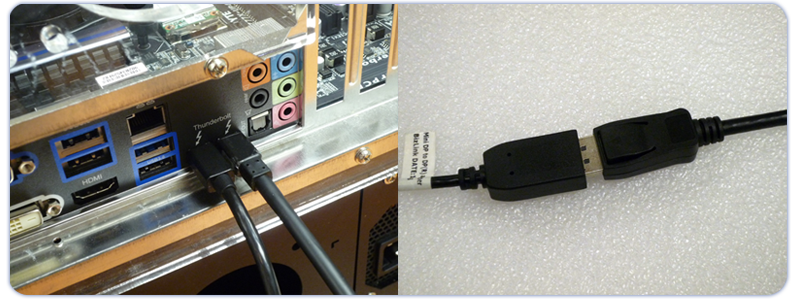

Primeiro, conecte os dois cabos de porta de vídeo para os Mini
DisplayPorts no painel traseiro da placa-mãe. Cada um destes cabos
DisplayPort poderão ser ligados à um adaptador de divisão.
Nota: Dependendo de qual adaptador você estiver utilizando, poderá ser
usado a porta DisplayPort para cabos adaptadores Mini DisplayPort.
|
|
|
|
|
|
|
|
|
|
2. Conectando a DisplayPort aos
adaptadores
|

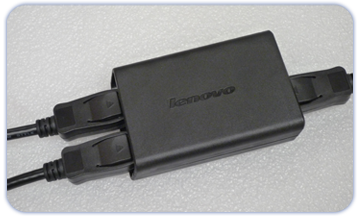

Agora você pode conectar
os dois cabos adicionais DisplayPort em cada adaptador. Estes serão
usados para conectar os monitores HD.
|
|
|
|
|
|
|
|
|
|
3. Conecte os 4 monitores

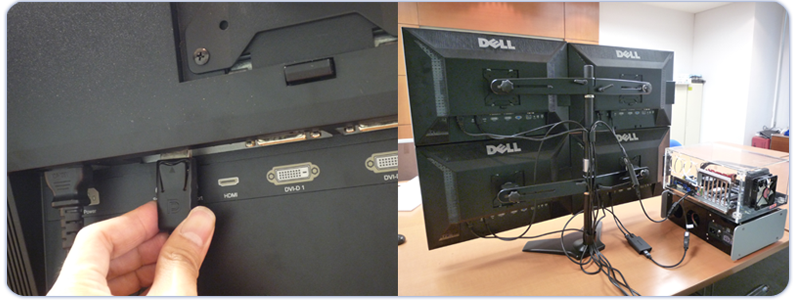

Em seguida, você pode conectar os quatro cabos DisplayPort
provenientes dos dois adaptadores para os respectivos monitores. Na
imagem abaixo, você pode ver a configuração de quatro monitores no
modo vertical.
|
|
|
|
|
|
|
|
4. Instale o driver
Intel® Collage
Este é um driver especial desenvolvido pela GIGABYTE em parceria com
a Intel, que permite criar um ambiente de trabalho com resolução
UltraHD de 4K (3840 x 2400 pixels), através de seus quatro monitores
com padrão HD. Você pode baixar o driver específico da Intel®
para a sua placa-mãe nas páginas dos produtos abaixo:
|
|
1.GIGABYTE
Z77X-UP5 TH – Download Page
|
|
2.GIGABYTE
Z77X-UP4 TH – Download Page
|
|
3.GIGABYTE Z77MX-D3H
TH - Download Page
|
|
Siga as instruções na tela durante o processo de
instalação. Há possibilidade do sistema ser reiniciado.
|
|
|
|
|
|
5. Configure
o Driver Intel Collage
|
Uma vez instalado, você

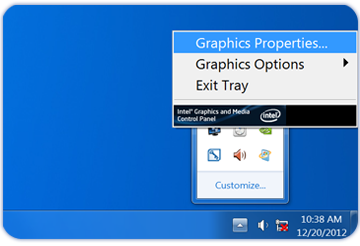

poderá encontrar o Intel Graphics e o Controle de Painel de Media
no canto inferior direito da tela. Clique com o botão direito do
mouse no ícone e selecione Propriedades de Gráficos. Este é o
software usado para controlar e configurar o driver Intel ®
Collage.
|
|
|
|
|
|
|
Para o modo vertical com quatro monitores, primeiro você
deve selecionar o "modo Clone" no menu Modo de Operação. Em
seguida, selecione a resolução de tela de 3840 x 2400, dependendo da
resolução nativa de seus monitores.
|
|
|
|
|
|
|
|
|
Para modo horizontal, você deve selecionar "Modo
Clone" no menu Modo de Operação, para obter uma resolução de
7680 x 1200 (dependendo da resolução original de seus monitores).
|
|
|
|
|
