2 oz Copper PCB |
PCB (Printed Circuit Board)

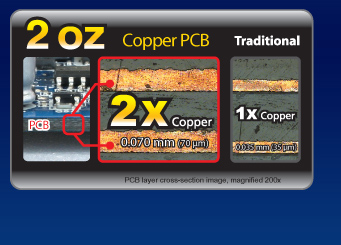

2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7g (2 oz) |
|
|
 |
| |
| Température plus basse |
Doubler
la quantité de cuivre améliore la dissipation des zones critiques de la
carte mère, telles que la zone d'alimentation du CPU, grâce à la
capacité de thermo-conduction du cuivre. En fait la série de carte mère
GIGABYTE Ultra Durable 3 sont capable de fonctionner à des températures
deux fois moindres que les cartes mères traditionnelles.
Configurations:
CPU : AMD Phenom X4 9950; Memory : DDR2 800 512MB *2;
VGA : Integrated UMA chipset
Testing Environment:
|
|
|
| |
*CPU VRM Temperature measurements under system setup with
water-cooler bloc ks and CPU running at 100% loading |
| Tool: Thermal Now @ 100% Power; Thermal Solution: Water cooling to avoid air flow for accurate measurement; Room temp: 25˚C |
|
 |
Infra Red CPU VRM Thermal Diagram |
* CPU VRM Temperature measurements during 100% loading. |
|
|
 |
Impédance 2x Plus faible |
De
plus, doubler la quantité de cuivre diminue l'impédance du PCB de 50%.
L'impédance mesure l'opposition inertielle d'un circuit électrique au
passage d'un courant électrique. Plus le courant circule vite, moins la
déperdition d'énergie est importante. Pour les cartes mères Ultra
Durable 3, cela signifie que les pertes électriques totales sont
réduite de 50%, ce qui diminue également la chaleur générée. 2 Onces de
cuivre fournissent également une qualité de signal améliorée,
permettant une meilleure stabilitée du système ainsi que des marges
plus importantes pour l'overclocking. |
|
|
|
|
 |
Meilleur Overclocking |
DDR3 1800+ / DDR2 1333+ Support
The World's Fastest DDR3 / DDR2 Motherboard |
| |
Fournir
le support natif de la mémoire DDR3 2200+ et de la DDR2 jusqu'a 1366+
MHz, les cartes mères GIGABYTE 2oz Copper PCB permettent aux
utilisateurs d'atteindre des fréquences mémoire plus élevée à une
tension moindre; ce qui apporte des performances mémoire plus élevées
avec une consommation d'énergie réduite pour éxecuter les applications
les plus gourmandes en mémoire telles que la vidéo Haute Définition et
les jeux en 3D. |
|
|
 |
EMI plus bas |
|
Une
bonne disposition est la clé du contrôle des émissions EMI sur un PCB.
Le Design GIGABYTE Ultra Durable 3 Classic dispose de 2 onces de cuivre
pour les couches de Masse, améliore l'intégrité du signal et diminue
les emissions EMI.
|
Lower
is better |
|
 |
 |
Dépense Energétique améliorée |
Augmenter
l'épaisseur des couches d'Alimentation des PCB des cartes mères en
utilisant 2 onces de cuivre permet au courant électrique de circuler
avec moins de résistance, autorisant des circuits plus efficace sur le
plan énergétique en diminuant les pertes de puissance ainsi que la
chaleur générée. |
|
| |
| |
Meilleure protection ESD |
2
onces de cuivre pour la couche de Masse du PCB d'une carte mère
permettent une Décharge Electrostatique (ESD) jusqu'a 10 % plus
efficace. Ceci aide à protéger les composants de la carte mère contre
les dommages causés par l'électricité statique. |
|
| |
|
|
