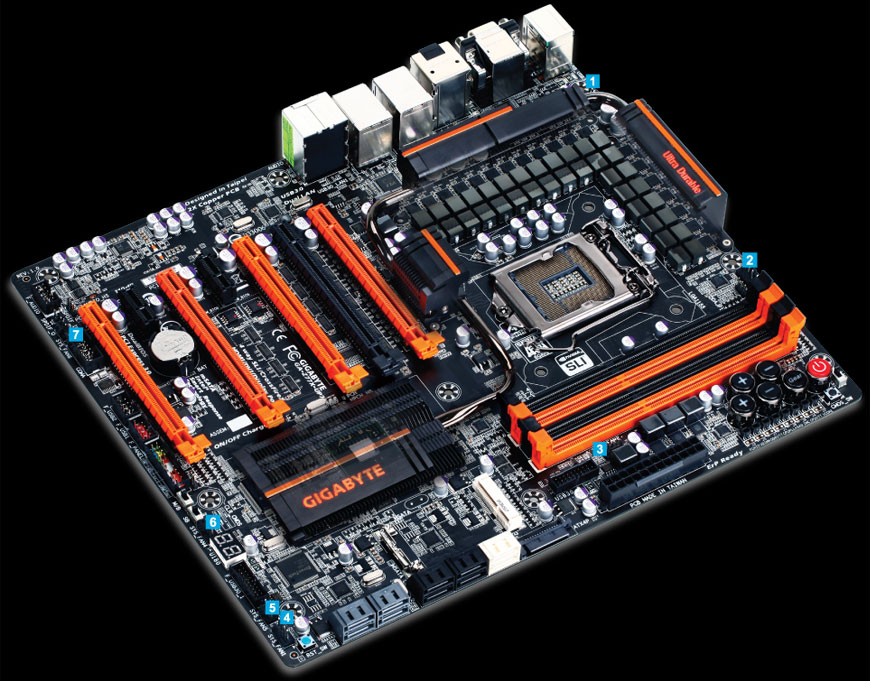

En ny legend är född GIGABYTE lanserar deras senaste flaggskepp Z77X-UP7 moderkort. Designat för extrem överklockning gör GIGABYTE Z77X-UP7 moderkortet ett måste för den som vill bana väg för nya världsrekord. Idag håller moderkortet världsrekordet med en Core Intel® Core™ i7 processor, pressad till 7.102GHz. Detta bevisar att GIGABYTE Z77X-UP7 är detta årets bästa överklockningsmoderkort.

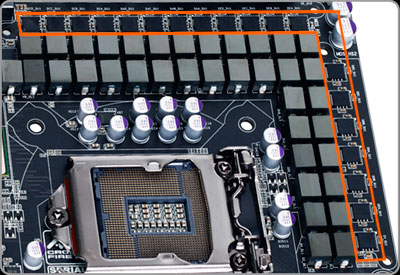

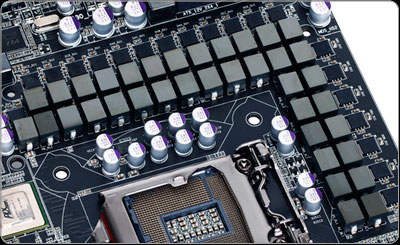

GIGABYTE Z77X-UP7 moderkort leverera en enorm kraft via dess 32+3+3 spänningsdesign (32 st. processorfaser, 3 st. för Intel® HD grafiken, 2 st. för VT). Så klart är dessa moderkort utrustade med den senaste GIGABYTE Ultra Durable™ 5 tekniken vilket inkluderar 60A certifierade PowIRstages® från IR. GIGABYTEs Z77X-UP7 kapabel av att leverera en enastående spånning på 2,000W.
GIGABYTE Z77X-UP7 moderkortet använder en GIGABYTE exklusiva "All Digital Engine" för att leverera maximal spänning till tredje generationen Intel® Core™ processorer. Genom att använda en helt digital spänningsdel kan man kontrollera spänningen på ett helt nytt sätt med unik precision. I slutändan betyder detta att man kan pressa frekvenserna till nya höjder.

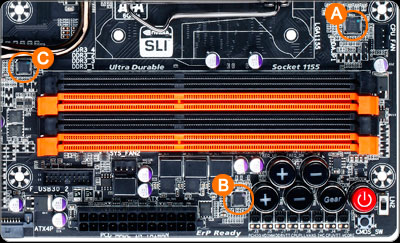

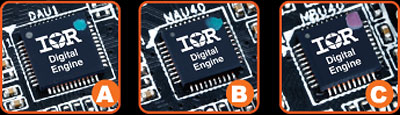

Äkta digital PWM A
Äkta digital PWM B
Äkta digital PWM C
Digital Spänning
4 Huvudfaser
GIGABYTE 3D Power Utility*
GIGABYTE "3D Power" är ett interaktivt verktyg som underlättar kontrollen av de tre dimensioner som övervakar och styr strömmen till datorn: "Voltage", "Phase" och "Frequency". Genom att tillåta justering i realtid av dessa parametrar tar GIGABYTE kontrollen till nya nivåer, så att användaren kan anpassa moderkortets prestanda. Allt för att uppnå en så stabil och hög överklockning som det tänks kan.
* Inställningar kan variera mellan olika modeller.
Vårat bästa Ultra Durable™ moderkort någonsin GIGABYTE höjer ännu en gång ribban för moderkort och dess hållbarhet genom att lansera deras senaste Ultra Durable™ 5 teknik. Utrustad med massvis av högkvalitativa komponenter som leverera den bästa spänningen till processorn för nya banbrytande prestandarekord. Dessutom är den extremt sval och extremt energieffektiv. Summan av detta är att ditt moderkort får en längre livslängd.
Baksidan av moderkortet
Branschledande 60A certifierade Power Stage med, Högeffektiva och utmärkta termiska egenskaper.
Högspänning
Driver IC
Lågspänning
Ultra Cool,Ultra Efficient,Ultra Performance
Traditional MOSFET
IR3550 PowIRstage®
* Testresultatet är endast för referens. Faktiska resultatet kan variera.. * 4 faser IR3550 PowIRstage® med 2x koppar PCB vs. 4 faser traditionell MOSFET
@ 100A belastning 10 min laboratorium test utan kylfläns

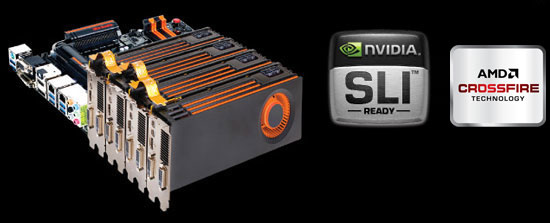

GIGABYTE Z77X-UP7 levererar branschens bäst skalande grafikkortskonfiguration, med stöd för både 4-vägs ATI CrossfireX™ och NVIDIA SLI™. Moderkortet erbjuder 4 PCI Express 3.0 x8 bussar vilket gör att Z77X-UP7 kan leverera extremt mjuk 3D rendering, blixtsnabba FPS och utökat grafikstöd för att nå den bästa nivån när det gäller grafikkortsprestanda!
- Native PCIe Gen. 3 x16 med direkt buss till processorn
Den svarta PCIe x16 porten erbjuder en direkt buss mellan grafikkortet och processor, vilket gör att man använder en by pass från PLX-kretsen. Tack vara detta erbjuder moderkortet den snabbaste dataöverföringshastigheten man tänkas kan få för ett grafikkort.
GIGABYTE har återskapat den traditionella BIOS upplevelsen genom att ge vanliga användare och entusiaster en exklusiv, självdesignad, UEFI BIOS upplevelse. Utrustade med ett överlägset grafiskt gränssnitt som klarar av att hantera 32-bitars färgbilder och musvänlig BIOS miljö. GIGABYTE 3D mode låter nybörjare och vana användare att lätt förstå de olika områdena på moderkortet, som blir påverkade genom just den specifika BIOS inställningen. Allt för att man lättare ska förstå vad som reglerar vad. Under Advanced Mode hittar ett mer avancerat läge som är specialdesignat för överklockare som vill få maximal kontroll av deras PC.
Dual UEFI BIOS™
I hjärtat av denna spännande 3D BIOS™ teknik finns ett par av fysiska BIOS ROM som innehåller GIGABYTEs exklusiva, egenutvecklade UEFI BIOS teknik. Prydda med det patenterade GIGABYTE DualBIOS™ technology som automatiskt återskapar BIOS-data när "main"-BIOS har kraschat eller misslyckat ladda in inställningarna.
BIOS Switch
Med en integrerad BIOS Switch, kan man som användare välja vilket BIOS-chip man vill använda som "Main". Tack vara detta kan man använda ett BIOS för normal användning och ett annat för överklockning. Användare kan dessutom jämföra två olika BIOS-versioner, ett knep som är mycket användningsbart för användare som vill uppdatera BIOS men ej tappa inställningarna.
DualBIOS™ Disable Switch
När du använder DualBIOS™ Disable Switchen, så kan du stänga av den automatiska DualBIOS™ återställningen vilket kan spara tid för dig vid överklockning.
OC-Touch är för överklockare ett snabbt och enkelt sätt att få ut den bästa prestandan från deras system. Integrerade OC-Toch knappar gör att överklockare manuellt kan justera processorns förhållande, BCLK inställningar samt justering av BCLK förhållandena till antingen 1 MHz eller 0,1 MHz steg. Dessa förändringar kan göras i realtiv, oavsett om du är i BIOS, DOS, eller Windows. Så utan att starta om datorn kan användare finjustera sina system och hitta sina maximala frekvenser gällande processorn. Som om detta inte vore nog så går det bra att läsa av spänningen direkt på moderkortet så att man som användare kan få en precis mätning då man överklockar. LN2 switchen tillåter användaren att sänka processorns multipel till x16 då man kör extrem överklockning så att man kan få stabilitet även när man öppnar upp program så som CPU-Z under en bench session.
OC Gear
Strömbrytare
BCLK steg
LN2 läge
CPU Ratio
Upp(+)/Ner(-)knapp
BCLK
Upp(+)/Ner(-)knapp
Integrerade mätpunkter för spänningen
Rensa
CMOS
Användare kan lätt läsa av de korreka spänningarna via en multimeter

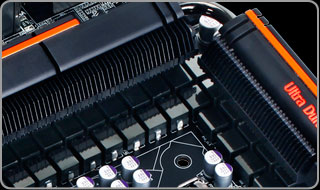

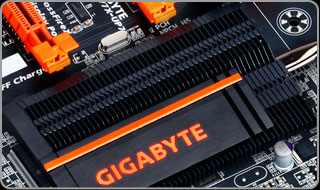

GIGABYTE har utvecklat nya ultratunna-kylflänsar prydda med GIGABYTEs OC-orange layout och känsla för dess senaste flaggskepp inom moderkort. Tack vara att moderkortet är utrustat med dessa ultratunna-kylflänsar så har man även utökat kylningsytan vilket gör att man snabbare kan transportera bort värmen.
GIGABYTE moderkort har utrustats med en 3x USB ”Power boost” vilket ger en ökad kompatibilitet och extra kraft för USB-enheter. GIGABYTEs unika USB-strömdesign ger även möjligheter att reglera utgående spänning över hela spänningsområdet på ett effektivt sätt, vilket ökar antalet kompatibla enheter markant. Dessutom har man lägre motstånd på säkringarna för att ger ett lägre spänningsfall och mer stabilitet för riktigt strömslukande enheter..
GIGABYTE hjälper dig att snabbladda din iPhone / iPad / iPod Touch
GIGABYTE Z77-seriens moderkort är utrustade med ON/OFF Charge™, en unik GIGABYTE technology som inte enbart tillåter dig att ladda din iPhone, iPad eller iPod Touch, men som dessutom tillåter att den snabbladdas. Som en extra bonus, kan den även laddas när datorn är avstängd, så att om du glömmer att ansluta den till din laddare när du har synkroniserat din musik så kommer den att vara fulladdad när du behöver det. .

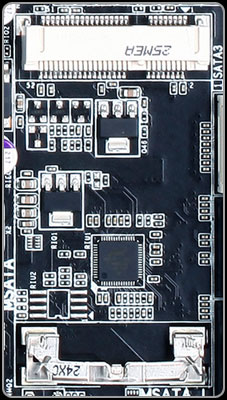

GIGABYTE Z77X-UP7 moderkorten är utrustade med en integrerad mSATA port, vilket tillåter gör-det-själv byggare att dra nytta av den avancerade SSD-baserade tekniken, så som Intel® Smart Response och Intel® Rapid Start. Att montera en prisvärd, lågkapacitets mSATA SSD direkt på ditt moderkort kan förbättra din PCs prestanda med bättre "overall" respons, snabbare uppstart och snabbare återupptagning av systemet..
Enkelt och effektivt
mSATA moduler är lätta att installera, tar upp lite plats, använder lite ström och kräver ingen extra kabeldragning för små datorsystem.
Kostnadseffektivt
mSATA moduler är mer kostnadseffektiva än vanliga SSD - använder mindre PCB och kräver inget externt chassi.
Använder SATA Bus och INTE PCIe
mSATA SSD använder ett Mini-PCIe gränssnitt för att ansluta direkt till SATA-porten, vilket lämnar alla PCIe banor lediga för grafikkort med mera.
