嚴選用料

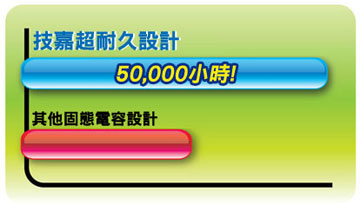

50,000小時全日系固態電容
|
 |
「技嘉第三代超耐久技術」的創新元素除使用2盎斯純銅內層電路板設計外,在固態電容的用料上更堅持只使用日本製造的全日系固態電容(Japanese Lower ESR Solid Capacitor),不但在元件的來源獲得更高的品質保障,更把實際的平均運作週期提升至50,000小時,確保主機板運作品質更穩定、壽命更耐久,消費者買得安心也用得更放心。 |
|
| |
|
|
1 年 = 24 小時 x 365 天 = 8,760 小時
5 年 = 8,760 小時 x 5 = 43,800 小時
* 50,000 小時使用壽命是以在85℃的運作溫度來計算。 |
|
| |
| |
| |
超安全 - DualBIOS™
雙硬體BIOS保護專利
|
 |
什麼是BIOS錯誤?
你是否因為某些原因在升級BIOS的途中產生錯誤? 或是當你執行某些程式集時會告訴你BIOS已遭到病毒感染而程式無法執行?
BIOS不能啟動的話,基本上主機板是完全無法運作. 你可以想像修復主機板的時間和影響嗎? |
| |
哪種狀況會引起BIOS錯誤?
1. BIOS更新過程時電源斷電
2. 不適當的超頻設定
3. 病毒攻擊
4. 硬體失敗 |
|
|
| |
如何執行技嘉DualBIOS™
技嘉DualBIOS™的特色是在主機板上安裝二顆實體BIOS晶第二顆作用就像是備份BIOS,通常安裝出廠的BIOS,它全自動且不需使用者去設定。
當有偵測到BIOS軔體失敗時,備份BIOS將會初始化修復主要BIOS回復到出廠值,修復完之後就跟出廠時一樣正常運作。如果BIOS真的受到實體的破壞,備份BIOS會自動取代主要BIOS,並接序原本BIOS的全部工作。
|
|
|
| |
DualBIOS™ 好處 :
1. 快速啟動修復錯誤的BIOS
2. 全自動不需使用者操作
3. 減少返修率 |
當主要BIOS受損壞或
錯誤時,備份BIOS會
自動修復主要BIOS的資料。
|
|
|
| |
DualBIOS™ 和傳統BIOS比較 |
功能 |
技嘉 DualBIOS™ |
傳統 BIOS |
主機板內建二個實體BIOS晶片
提供雙倍保護
可以防止病毒入侵及軔體/硬體損壞 |
是 |
否 |
當主要BIOS軔體受損 備份BIOS主動修復 |
是 |
否 |
|
|
| |
| |
| |
低電阻式電晶體 |
• 低電阻式的設計可大幅降低電流進出時的能量損耗.
• 低溫,體積小,絕佳的導熱性.
在電晶體方面,技嘉決定採用低電阻式電晶體,這種電晶體是經過特別設計,能縮短電源切換時間,更快的完成收放電動作。使用這種特別昂貴的被動元件是因為低電阻式電晶體擁有更低的電源耗損,能夠更快速地切換完成工作相對地也能降低熱量的產生。 |
| |
 |
什麼是電晶體?
電晶體是用來掌控電流進出的裝置。 |
| |
| |
系統運作溫度 |
超低電阻式電晶體 |
降低16% |
一般電晶體 |
|
實際上,當比較普通電晶體時,低電阻式電晶體相對能夠降低16%的溫度。 |
| |
低阻抗 = 低耗電 = 低溫 |
|
| |
|
|
Power Equation: P = I2 x R |
|
|
(P: Power, I : Current, R: Resistance) |
|
| |
| |
| |
亞鐵鹽芯電感 |
• 節省電能損耗. • 有效減輕EMI干擾.
• 比一般鐵芯電感能暫存更多的電能.
在電感方面,技嘉使用更昂貴的亞鐵鹽芯電感,亞鐵鹽芯電感由高時脈鐵氧化物混合所組成。能降低電源損耗並獲得更低的電磁干擾加強系統可靠性。此外,亞鐵鹽芯電感氧化阻抗更優於一般鐵芯電感。大部分的使用者雖然主機板沒有氧化生鏽的經驗,不過對處於較潮濕海拔特別是沿海環境區域的使用者,通常空氣中的含鹽濃渡很高,就會有很明顯的差別。 |
| |
 |
什麼是電感(Choke)?
電感具備儲能及整流的功能。 |
| |
|
|
| |
|
