技嘉第二代超耐久系列 高品質電源模組設計





主機板的用料品質往往決定了系統的穩定及耐用與否,在主機板眾多的電子元件中,尤以電源模組周邊零件的選料最為關鍵,2006年,技嘉全系列產品導入全固態電容的策略引成市場的廣大迴響,今年,技嘉延續品質至上的發展策略,發表全系列第二代超耐久主機板。

技嘉第二代超耐久主機板,除了全板採用高階日系固態電容設計,更針對主機板CPU周邊零組件做強化設計,領先業界採用高品質亞鐵鹽芯電感(Ferrite Core Choke)及低電阻式電晶體(Low RDS(on) MOSFET),優先導入在Intel P35/G33系列主機板的設計上,以期帶給新一代產品更穩定耐久的保障。

相信各位玩家一定很好奇,電容、電感、電晶體是什麼?這些電子零件的主要功能各為何?擁有技嘉第二代超耐久系列將帶來什麼優勢?我們將在接下來的文章中為各位一一說明。

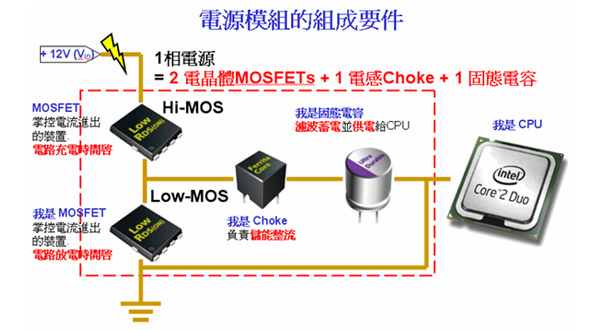

CPU電源模組






常在接觸DIY的玩家必定聽過主機板上有所謂的三相電源、六相電源等不同規格的電源模組設計,所謂的一相電源主要是由電晶體MOSFET + 電感Choke + 電容三個元件所組成;電晶體MOSFET是負責掌控電流進出的裝置,而電感Choke主要是作為儲能整流的元件,在電流通過時,將過多的電暫存起來,等電能不足時再釋放能量,以達到穩定電流的目的,電容則具備蓄電濾波的功能,確保穩定供電給CPU。





電源模組運作流程


  當電源開通進入主機板後,電流會經過電晶體、電感及電容等電子零件傳送至CPU,而整個電路運行過程中主要分為兩個動作來進行:電路充電及電路放電

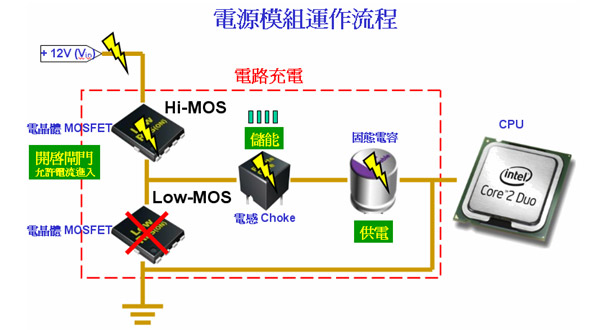

在電路進行充電動作時,Hi-MOS端的電晶體MOSFET會開啟閘門讓電流進入迴路中,而電感Choke此時會進行儲能整流的動作,將過多的電能暫存起來,然後再經過電容的濾波整理後,供電給CPU。

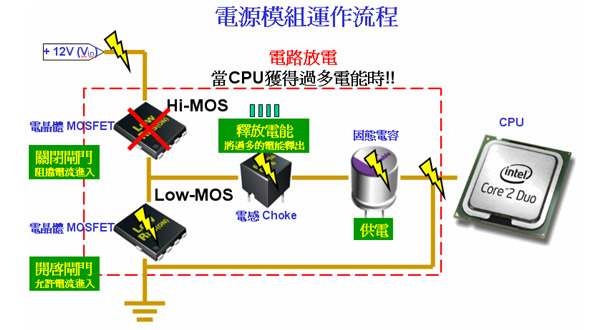

當驅動IC偵測出CPU獲取過多的電能時,會發出訊號通知電源模組進行電路放電動作;首先,位於Hi-MOS端的的電晶體MOSFET會關閉閘門以阻絕電流的進入,再來電感會將之前所儲存的電能釋放出來以保持穩定的電流,而電容則是維持同樣的功能,濾波蓄電並持續供電給CPU;另一方面,過多的電會導通至電路的另一端,Low-MOS的電晶體MOSFET會開啟閘門讓過多的電流重新進入電路中,以降低電能的無謂損耗。






技嘉第二代超耐久設計

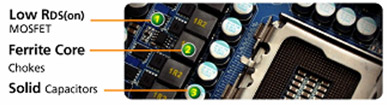

  技嘉第二代超耐久主要是由低電阻式電晶體(Low RDS(on) MOSFET)、亞鐵鹽芯電感(Ferrite core chokes)及全日系固態電容三個要件所組成,透過此高階、高品質的電子元件,讓電源模組在充放電的運作上更具效率,進而帶給系統更穩定、更低溫、更耐久及更強大的超頻能力。



低電阻式電晶體(Low RDS(on) MOSFET)
電晶體是用來掌控電流進出的裝置,而低電阻式電晶體(Low RDS(on) MOSFET)是一種擁有較低阻抗值的電晶體,可以讓電流的傳導更為迅速、更有效率,其低電阻的特性,在控制電流開啟關閉的過程中,可以增強電流進出的效率,進而減少能量的損耗及熱能的產生。

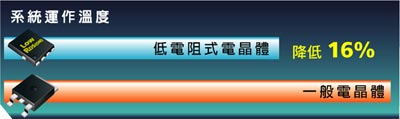

降低運作溫度







亞鐵鹽芯電感(Ferrite Core Choke)
亞鐵鹽芯電感(Ferrite Core Choke)是種較高階的電感元件,其特殊的金屬材質能讓電感在電流傳導及儲存的過程中更有效率,也更適合在高頻的電壓環境下運作。使用此優質元件,能大幅提升用電效率、可靠度及系統穩定性,並產生更少的電能損耗,進而帶來更低溫的系統。

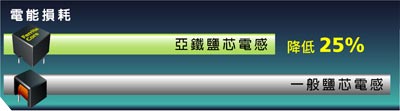

降低電能損耗







固態電容
固態電容的全名為固態鋁質電解電容,是目前電容器產品中最高階的產品,固態電容的介電材料為功能性導電高分子,具有低阻抗、高低溫穩定、耐高紋波等優越特性,能讓系統擁有更耐久的使用壽命,因此多為高規格、高品質的電子產品所採用。

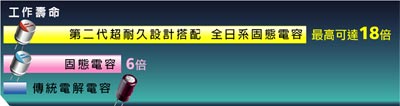

使用壽命超長








玩家首選 – 技嘉第二代超耐久主機板


  技嘉第二代超耐久將搶先導入技嘉Intel P35/G33系列主機板的設計上,透過新一代Intel高效能晶片組及技嘉第二代超耐久獨特技術的加持,相信能創造出更強大、更穩定、更低溫耐久的產品;這樣優質的產品,不論對於追求極限效能的超頻狂熱者或是需要長時間穩定操作的遊戲玩家來說,必定是採買電腦配備時的首要選擇。


  * 欲知更多技嘉第二代超耐久主機板介紹,請參閱 專屬網頁.
