品質才是王道
最 嚴 選 用 料 超 耐 久 設 計 |
 |
|
|
|
|
| |
|
|
|
最嚴選用料 超耐久設計 |
|
| |
|
|
| |

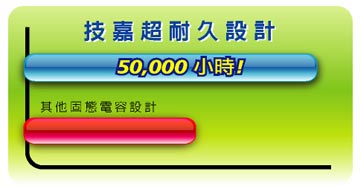

技嘉「超耐久主機板」在電容的用料上堅持只使用全日系固態電容(Japanese Lower ESR Solid Capacitor)，不但在元件的來源獲得更高的品質保障，更把實際的平均運作週期提升至50,000小時，確保主機板運作品質更穩定、壽命更耐久，消費者買得安心也用得更放心 |
|
| |
|
|
| |
|
|
1 年 = 24 小時 x 365 天 = 8,760 小時
5 年 = 8,760 小時 x 5 = 43,800 小時
|
| |
* 50,000 小時使用壽命是以在85°C 的運作溫度來計算。 |
|
|
|
| |
|
 TOP |
| |
|
|
| |
| |
|
|
|
| |
固態電容是什麼? |
|
| |
固態電容的全名為固態鋁質電解電容，是目前電容器產品中最高階的產品之一，固態電容與普通液態電解電容的最大差別在於採用了不同的介電材料，液態電解電容介電材料為電解液，而固態電容的介電材料則為功能性導電高分子，因介電材料為固態電解質，具有高導電性及高熱穩定等優點，因此多為高規格、高品質的電子產品所採用。 |
|
| |
|
|
 |
固態電容 |
|
| |
固態電容的介電材料為功能性導電高分子，能大幅提昇產品的穩定度與安全性。 |
|
| |
|
|
|
|
液態鋁質電解電容 |
|
|
| |
介電材料為電解液 |
| |
|
|
|
|
|
|
| |
|
TOP |
| |
|
|
| |
|
|
| |
為什麼要選用固態電容? |
|
| |
使用導電性高分子作為電解材料，具備有以下特色： |
|
| |
| |
在高頻下呈現低阻抗 |
| |
耐高紋波電流
|
| |
使用壽命超長
|
| |
耐高熱穩定
|
|
|
|
| |
|

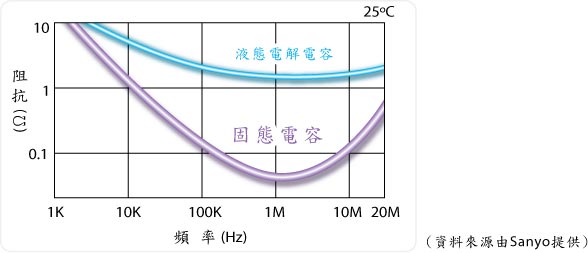

在高頻下呈現低阻抗 |
| |
固態電容在高頻運作的環境下，具有降低電阻抗及更低熱輸出的特色，低阻抗代表低電阻損失，能減少電力的耗損轉變成廢熱，進而降低周邊環境溫度，減緩電子零件的老化。 |
| |
 |
|
|
| |
|
TOP |
| |
|
|
| |
|
耐高紋波電流 |
| |
對於主機板的CPU電源模組設計來說，是否使用具備耐高紋波電流的零件是非常重要，相較液態電容而言，固態電容擁有較強的能力處理高交流電壓，在高頻的情況下能提供更穩定的電流。 |
| |
 |
|
|
| |
|
|
| |
|
|
| |
|
耐高熱穩定
|
| |
固態電容具有高熱穩定的特性，不易受溫度變化影響其電解質容量，即使在高熱的操作環境下，亦不影響其高導電性能。 |
| |
 |
|
|
| |
|
TOP |
| |
|
|
| |
|
使用壽命超長 |
| |
固態電容通常應用在工業用主機板及長時間運作的機器設備上，經由實驗推算，全日系固態電容在85℃的工作環境中使用壽命可望高達50,000小時 (約5年)，而液態電容則是8,000小時（約1年），全日系固態電容比起一般液態電容擁有6倍長的使用壽命。 |
| |
|
| |
溫度 |
液態電解電容(工作時數) |
全日系固態電容(工作時數) |
95°C |
4,000 小時 |
15,811 小時 |
|
85°C |
8,000 小時 |
50,000 小時 |
|
75°C |
16,000 小時 |
158,113 小時 |
|
65°C |
32,000 小時 |
500,000 小時 |
|
|
| |
|
| |
 |
出色的超頻效能
一直以來，電容漏液爆漿的情形困擾著許多玩家。而使用具備低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性的高品質固態電容，不僅可免除爆漿的疑慮，更能讓主機板擁有更穩定可靠的供電品質及更佳的超頻能力，因此，是否具備固態電容的設計絕對是您選擇主機板的首要考量。 |
|
固態電容和液態電解電容功能對照表
|
特色 |
固態電容 |
液態電解電容 |
| 高熱穩定性 |
|
|
| 耐高紋波
|
|
|
| 在高頻下呈現低阻抗 |
|
|
| 安全
|
|
|
| 環保 |
|
|
|
| |
|
優良 |
 |
普通 |
 |
差 |
|
|
固態電容主要功能總結
低阻抗
在高頻下呈現低阻抗
在不同的頻率下對應的阻抗曲線仍然良好，能有效降低電子零件在運作時產生的噪音，如紋波及凸波。
耐高紋波
擁有較強的能力適應高交流電壓，在高頻高壓的情況下能提供更穩定的電流。
更快速的放電
是需求快速且大量電流的線路中使用備份電容的最佳選擇。
不易受溫度變化影響其功能
即使是零度下的低溫環境，固態電容依然能表現正常。
使用壽命超長
在85°C的正常操作環境下，全日系固態電容經實驗推算有50,000小時(約5年)的使用壽命，提供主機板更耐久強化的保證。 |
|
|
|
|
| |
|
|
| |
|
TOP |
 |
| |
| |
品質才是王道
|
|
| |
 |
|
| |
主機板的用料品質往往決定了系統的穩定及耐用與否，在主機板眾多的電子元件中，尤以電源模組周邊零件的選料最為關鍵，而技嘉第二代超耐久主機板便在這樣的考量下順應而生。
2006年，技嘉全系列產品導入全固態電容的設計引起市場的廣大迴響，2007年，技嘉延續品質至上的設計理念，領先業界在CPU電源模組的設計上, 推出超低電阻式電晶體 (Lower RDS(on) MOSFETs)、高品質亞鐵鹽芯電感(Ferrite Core Chokes) 及超低ESR固態電容(Lower ESR Solid Capacitor)，以帶給新一代產品更穩定耐久的保障。
超低電阻式電晶體(Lower RDS(on) MOSFETs)具備較低的電阻抗，能節省電能的使用及降低廢熱的產生；亞鐵鹽芯電感(Ferrite Core Chokes)擁有絕佳的用電效率，它比一般鐵芯電感擁有更好的儲電效能，在高頻的情況下也更能減少電能的損耗。 |
|
| |
|
技嘉第二代
超耐久主機板 |
一般設計 |
| |
超低電阻式
電晶體
|
|
一般電晶體
|
| |
亞鐵鹽芯電感 |
|
一般鐵芯電感
|
| |
超低ESR
固態電容
|
|
傳統電解電容 |
|
|
|
|
|
|
| |
|
|
| |
超低電阻式電晶體 |
|
| |
• 低電阻式的設計可大幅降低電流進出時的能量損耗
• 低溫，體積小，絕佳的導熱性 |
|
| |
 |
|
什麼是電晶體?
電晶體是用來掌控電流進出的裝置 |
|
|
| |
|
|
| |
實際上，與普通電晶體比較時，低電阻式電晶體相對能夠降低16%的溫度。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
Power Equation: P = I 2 x R
(P=電源功率 I=電流 R=阻抗值) |
|
|
|
| |
|
|
| |
亞鐵鹽芯電感 |
|
| |
• 節省電能損耗 • 有效減輕EMI干擾
• 比一般鐵芯電感能暫存更多的電能 |
|
| |
 |
|
什麼是電感(Choke)?
電感具備儲能及整流的功能 |
|
|
| |
|
|
| |
|
|
| |
第二代超耐久主機板 電源模組運作流程
|
|
| |
| 電流 |
|
|
|
|
| |
亞鐵鹽芯電感
負責儲能整流
|
超低ESR固態電容
濾波蓄電並供電給CPU
|
|
超低電阻式電晶體
掌控電流進出的裝置
|
|
|
|
|
| |
|
|
|
CPU |
|
|
|
| |
|
|
| |
|
|
|
|
