Fabricado
para Durar
Más Durable por Más Tiempo |
 |
|
|
|
|
| |
|
|
|
Más Durable Durante Mayor Tiempo de Vida |
|
| |
Ventajas de los Capacitores Sólidos
de 50,000 Horas |
|
|
|
| |

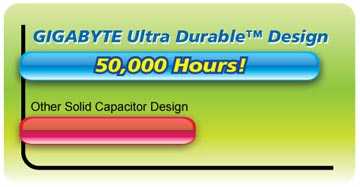

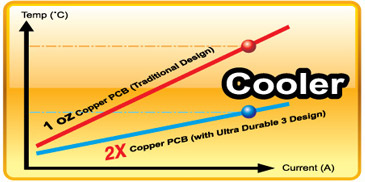

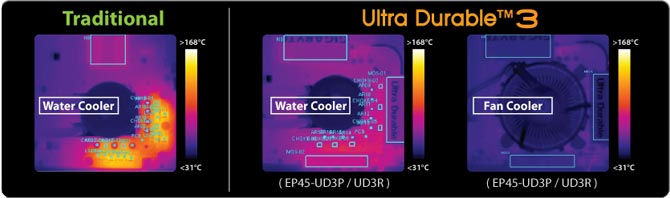

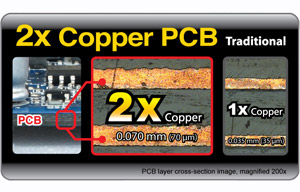

Las placas madre Ultra Durable 3 de GIGABYTE están equipadas con capacitores sólidos desarrollados por los mejores fabricantes Japoneses líderes de la industria. Con un promedio de vida de 50,000 horas, estos capacitores sólidos proveen estabilidad, confiabilidad y durabilidad para cubrir las necesidades de los procesadores de última generación y otros componentes encargados de ejecutar las aplicaciones y juegos más demandantes de hoy en día.
|
|
| |
|
|
| |
|
|
1 año = 24 hr. x 365 días = 8,760 hr.
5 años = 8,760 hr. x 5 = 43,800 hr.
|
| |
* 50,000 hrs. de trabajo calculadas con una temperatura de 85°C. |
|
|
|
| |
|
 TOP |
| |
|
|
| |
| |
|
|
| |
| |
Cubierta Laminada de Aluminio |
|
| |
|
| |
|
| |
|
Elemento |
| |
|
| |
|
PEDT |
| |
|
| |
|
|
| Terminal |
|
Terminal
Rubber |
| |
| |
|
|
|
| |
¿Qué es un Capacitor Sólido? |
|
| |
Tanto los capacitores sólidos como los electrolíticos almacenan electricidad y la descargan cuando es requerida. La diferencia es que los capacitores sólidos contienen un polímero orgánico solido, mientras los electrolíticos usan un liquido electrolítico.
|
|
| |
|
|
 |
Capacitores Sólidos |
|
| |
Los capacitores Sólidos estan compuestos de un altamente condutivo polimero que mejora la estabilidad y confiabilidad.
|
|
| |
|
|
|
|
Capacitor Electrolítico de Aluminio |
|
|
| |
Impregnado con un solución electrolítica. |
| |
|
|
|
| |
|
|
| |
Capacitor Sólido |
Capacitor Electrolítico de Aluminio |
|
|
|
|
| |
|
TOP |
| |
|
|
| |
|
|
| |
¿Por qué usar Capacitores Sólidos? |
|
| |
Ya que ayudan a alcanzar las siguientes características |
|
| |
| |
Menor ESR Mayores Frecuencias |
| |
Onda de Corriente Alta |
| |
Mayor Vida |
| |
Mayor Resistencia a Altas Temperaturas |
|
|
|
| |
|
Menor ESR Mayores Frecuencias = Motherboard más Fresca |
| |
Menor Equivalent Series Resistance (ESR) quiere decir que los capacitores sólidos reducen la impedancia a altas frecuencias. Debido a la baja impedancia los capacitores sólidos son más estables y generan menos calor que los electrolíticos.
|
| |
 |
|
|
| |
|
TOP |
| |
|
|
| |
|
Tolerante a Ondas de Corriente Altas par una Placa más Estable |
| |

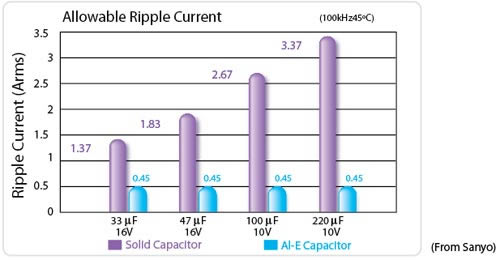

Al ser Tolerante a Ondas de Corriente Altas absorbemos los cambios de energía que juegan un rol decisivo en el diseño de las fases de la placa madre. Los Capacitores Sólidos tienen una mayor capacidad para resistir estos cambios para mejorar la estabilidad de la placa madre comparado con los capacitores electrolíticas.
|
| |
 |
|
|
| |
|
|
| |
|
|
| |
|
Mayor Resistencia a Altas Temperaturas - Una Placa Madre Confiable |
| |

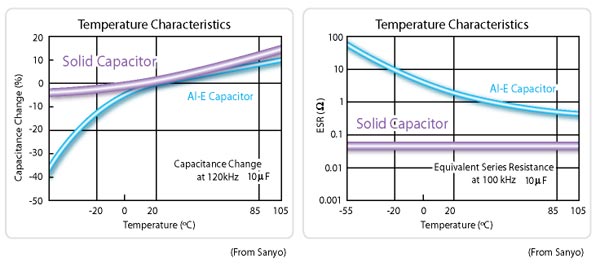

Este tipo de capacitores permanecen estables bajo cambios bruscos de temperatura - Los capacitores sólidos ofrecen capacitancia más estable y son menos propensos a afectaciones por cambios en la temperatura. Como el gráfico muestra, aun bajo temperaturas extremas, los capacitores sólidos tienen una capacitancia relativamente estable especialmente compara con los capacitores electrolíticos.
|
| |
 |
|
|
| |
|
TOP |
| |
|
|
| |
|
Mayor Vida - Placas Madre más Duraderas |
| |
En términos de esperanza de vida, los capacitores sólidos duran más que los capacitores electrolíticos, especialmente a bajas temperaturas de trabajo. Como la tabla muestra, a 65°C, el promedio de vida de un capacitor sólido es de más de 6 veces la de un electrolítico. En la época actual un capacitor sólido debe durar aproximadamente 23 años, mientras el electrolítico morirá en los 3 primeros. Claramente, los capacitores sólidos tienen un ventaja en duración en contra de los capacitores electrolíticos.
|
| |
|
| |
Temp°C |
Capacitores Electrolíticos
(Horas de Trabajo) |
Capacitores Sólidos (Horas de Trabajo)
|
95°C |
4,000 Hr. |
15,811 Hr. |
|
85°C |
8,000 Hr. |
50,000 Hr. |
|
75°C |
16,000 Hr. |
158,113 Hr. |
|
65°C |
32,000 Hr. |
500,000 Hr. |
|
|
| |
|
| |
 |
No Más Capacitores Explotados - Mayor Estabilidad para el Overclock
Los capacitores hinchados o explotados han molestado a los usuarios durante años. Esto disminuye dramáticamente el rendimiento del la PC, y aun pueden dañar la placa madre al punto de no operar más. Ya que no hay un componente líquido en los capacitores, no se hinchan o explotan. Además, su habilidad de tolerar las condiciones extremas y su diseño los hace ideales para ambientes de trabajo extremos. |
|
| Comparación de los Capacitores Sólidos y Capacitores Electrolíticos
|
Características |
Sólidos |
Electrolítcos |
| Resistente al Calor |
|
|
| Resistente al los Cambios de Voltaje |
|
|
| ESR a alta frecuencia |
|
|
| Seguridad |
|
|
| Protección Ambiental |
|
|
|
| |
|
Bien |
 |
Normal |
 |
Mal |
|
|
Resumen de los Capacitores Sólidos
Menor ESR
No son afectados por la Temperatura
Disfrutan de una mayor esperanza de vida |
|
|
|
|
| |
|
|
| |
|
TOP |
 |
| |
| |
Componentes de Calidad
hacen Placas Madre de Calidad |
|
| |
 |
|
| |
El uso de componentes de la más alta calidad en una Tarjeta Madre es el factor clave para obtener un producto duradero, estable y confiable. Esto es especialmente cierto en el caso del diseño de circuitos de energía que son los componentes más críticos de una Tarjeta Madre.
GIGABYTE ha establecido un estándar al hacer uso de diseños basados en capacitores sólidos en un amplio rango de productos durante el 2006. Este año, GIGABYTE establecerá un nuevo estándar al hacer uso de choques con núcleo de Ferrita y MOSFETs de bajo RDS (encendido) para los productos venideros.
Los choques con núcleo de Ferrita tienen una mayor eficiencia energética comparados con los comunes con núcleo de hierro porque son capaces de almacenar la energía por más tiempo y con menos pérdida de energía a altas frecuencias. Los MOSFETs de bajo RDS (encendido) cuentan con una menor resistencia, que reduce el consumo de energía y la generación de calor. |
|
| |
|
New Design
Ultra Durable 2 |
Old Design |
| |
Lower RDS(on)
MOSFET |
|
Standard
MOSFET |
| |
Ferrite Core
Choke |
|
Iron Core
Power Inductor |
| |
Lower ESR
Solid Capacitor |
|
Traditional
Solid Capacitor |
|
|
|
|
|
|
| |
|
|
| |
MOSFETs de bajo RDS |
|
| |
• Compuerta de carga optimizada para minimizar las perdidas durante los cambios.
• Baja Temperatura, menor Tamaño, mejores características Térmicas. |
|
| |
 |
|
¿Qué es un MOSFET?
El MOSFET es un interruptor que administra el paso de la corriente eléctrica a través de un circuito electrónico. |
|
|
| |
 |
|
|
|
| |
MOSFETs
de bajo RDS |
16% Menor |
| |
|
| |
|
| |
|
|
|
|
|
| |
De hecho, comparados con los mosfets estándar, estos mosfets tienen temperaturas 16% menor |
|
| |
|
|
| |
| |
Menor Resistencia = Menor Consumo de Energía = Menos Calor |
|
|
| |
|
|
| |
El calor es producido
por el consumo de nergía |
|
Consumo de Energía |
| |
|
|
|
|
| |
Equación de Energía: P = I 2 x R
(P: Energía, I : Corriente, R: Resistencia)
) |
|
|
|
| |
|
|
| |
Choques con núcleo de Ferrita |
|
| |
• Baja Perdida de Energía en el Núcleo • Menor Interferencia EMI
• Resiste mejor que los choques con Núcleo de hierro al óxido |
|
| |
 |
|
¿Qué es un Choque?
Un Choque es un inductor que almacena energía y regula la corriente. |
|
|
| |
 |
|
| |
Pérdida de Energía en el Núcleo |
|
|
| |
|
|
25% Menores |
| |
|
| |
|
| |
|
|
|
|
|
| |
|
|
| |
¿Cómo es que el diseño Ultra Durable 2 administra la Energía? |
|
| |
| Energía |
|
|
|
|
| |
Almacena la Energía y regula la corriente |
Almacena y descarga la corriente eléctrica |
|
MOSFETs
de bajo
RDS (encendido)
Permiten administrar
el paso de la
corriente.
|
|
|
|
|
| |
Choques con núcleo de Ferrita |
Capacitores
Sólidos
de bajo ESR |
|
Procesador |
|
|
|
| |
|
|
| |
|
|
|
|
|
