PCB à 2 onces de cuivre

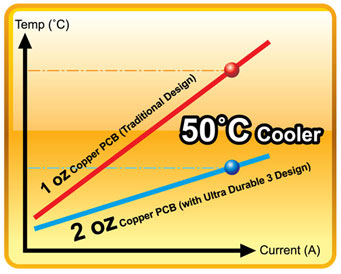

Temp. en baisse de 50°C , Diminution de l'impédance par 2 |
|
| PCB (Printed Circuit Board)
PCB à 2 onces de cuivre = Quantité de cuivre sur une surface de 12x12 inch. |
|
| Poids |
Epaisseur |
| 1.0 oz |
35 µm (µ = micro) |
| 2.0 oz |
70 µm (µ = micro) |
|
|
|
| |
| |
| 50°C de chaleur en moins |
|
 |
| |
* Gains observés
avec emploi de watercooling CPU à 100% de charge |
|
|
|
Doubler la quantité de cuivre permet de fournir des solutions thermiques plus efficaces en offrant une meilleure dissipation de chaleur au coeur des zones les plus critiques du système avec des gains de près de 50°.*. |
| |
Configurations:
CPU : Intel Core 2 Quad Extreme QX6800
Memory : DDR2 800 512MB *2
VGA : NX73G-128D-RH |
| |
Testing Environment:
Outils: Intel P4MaxPower @ 100% Power
Refroidissement: water cooling to avoid air flow for accurate measurement
Temp ambiante: 25°C |
|
| |
| |

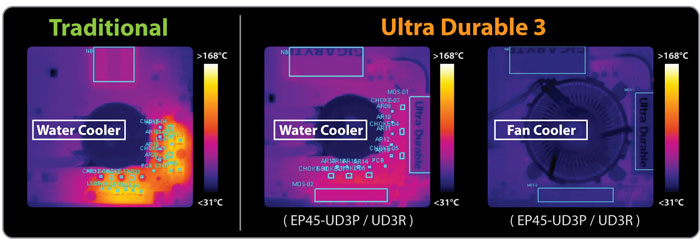

| Infra Red CPU VRM Thermal Diagram |
 |
| * Gains observés avec emploi de watercooling CPU à 100% de charge. |
| |
| |
| MOSFET à faible RDS(on) |
‧ Optimisations de charges pour réductions de pertes énergétiques.
‧ Faibles temp., meilleures caractéristiques thermiques. |
| GIGABYTE utilise des MOSFETs spécifiquement conçus pour faciliter le chargement / déchargement du courant électrique et ce, tout en réduisant la consommation énergétique globale nécessaire à ce switch d'étât.GIGABYTE utilise des MOSFETs spécifiquement conçus pour faciliter le chargement / déchargement du courant électrique et ce, tout en réduisant la consommation énergétique globale nécessaire à ce switch d'étât. |
 |
Qu'est ce qu'un MOSFET?
Un MOSFET est un switch permettant d'activer ou non le passage du courant au coeur d'un circuit électrique.. |
|
| |
 |
| |
Temperature |
|
| |
|
MOSFET à faible RDS(on) |
16% Lower |
| |
MOSFET standard |
|
|
|
| In fact, when compared to standard MOSFETs, RDS(on) MOSFETs temperatures are 16% lower. |
| |
| Resistance + faible = - de consommation = - de chaleur |
|
|
| |
| |
|
|
Equation énergétique: P = I 2 x R
(P: Power, I : Current, R: Resistance) |
|
|
|
| |
