2 oz de Cobre en el PCB |
PCB (Printed Circuit Board)

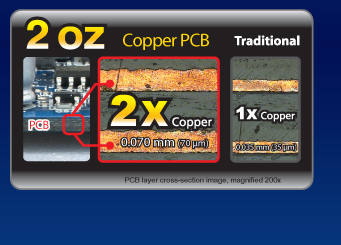

2 oz de Cobre en PCB = Peso del Cobre por capa
PCB de 30.48 x 30.48 cm (1 pie Cuadrado) total de 56.7g (2 oz) |
|
|
 |
| |
| Menor Temperatura |
Duplicando la cantidad de cobre se obtiene una solución térmica más efectiva ya que se obtiene una propagación más eficiente del calor en áreas críticas de la placa madre tales como la zona de energía del CPU y por toda la placa madre. De hecho las placas madre Ultra Durable 3 de GIGABYTE son capaces de ofrecer temperaturas de trabajo hasta 50°C menores que las placas madre tradicionales.
Configuración:
CPU : AMD Phenom X4 9950; Memory : DDR2 800 512MB *2;
VGA : Chipset UMA Integrada
Ambiente de Prueba:
|
|
|
| |
*CPU VRM Temperature measurements under system setup with water-cooler bloc ks and CPU running at 100% loading |
| Tool: Thermal Now @ 100% Power; Solución Térmica: Enfriado con agua para evitar el flujo de aire para mediciones precisas a 25˚C en el cuarto |
|
 |
Diagrama Térmico Infrarojo del área del VRM del CPU |
* Mediciones del sistema con un bloque de agua en el CPU con 100% de carga en el procesador |
|
|
 |
Impedancia 2x Menor |
La impedancia es una forma de medir cuanto es que un circuito se resiste o impide el flujo de la corriente. Mientras menor sea la resistencia al flujo de la corriente, menor cantidad de energía es desperdiciada. Para las placas madre Ultra Durable 3 Classic de GIGABYTE esto significa que el desperdicio de energía se reducirá en 50%, generarando menos calor. Además obtenemos una mejora en la calidad de la señal, incrementando la estabilidad del sistema y permitiendo mayores márgenes de overclock. |
|
|
|
|
 |
|
Soporte para DDR3 1800+ / DDR2 1333+
La Placa Madre DDR3 / DDR2 más Rápida del Mundo |
| |
Ofreciendo soporte nativo para memoria DDR3 de hasta 1800+ y DDR2 de hasta 1333+MHz, las placas madre con la tecnología Ultra Durable 3 permiten que los usuarios puedan tomar ventaja del rendimiento de las memorias más rápidas con un menor consumo de energía para ejecutar aún las aplicaciones que requieren un uso intensivo de la memoria tales como el video de alta definición y 3D. |
|
|
 |
|
|
Un buen circuito PCB es clave para controlar la emisión EMI. A través del fuerte equipo de Ingeniería de GIGABYTE y el Diseño Ultra Durable 3 con 2 onzas de cobre en la capa de tierra mejora la integridad de la señal y disminuye la emisión EMI de una forma muy efectiva.
* Electromagnetic interference (o EMI) es una interferencia de señal no deseada que afecta a los componentes electrónicos a su alrededor. |
Lower is better |
|
 |
 |
Mayor Eficiencia Energética
|
Incrementando el ancho de la capa de Energía del PCB usando 2 onzas de Cobre logramos que la corriente eléctrica fluya con menor resistencia, permitiendo obtener circuitos eléctricos más eficientes con menor perdida de energía y menor generación de calor.
|
|
| |
| |
|
2 Onzas de Cobre en la capa de Tierra del PCB ayuda a realizar una Descarga Electro-Estática (ESD) hasta un 10% más eficiente. Esto ayuda a proteger los componentes de la placa madre en contra del daño causado por la estática.
|
|
| |
|
|
