Gen Designed for 14th Gen
X代表著無限的可能！全新推出的AORUS Z790 X Gen主機板，是迄今為止為下一代Intel® Core™14代處理器打造的最強平台。憑藉領先的DDR5記憶體性能、升級的DIY友好創新設計和以使用者為中心設計的全新BIOS，AORUS Z790 X Gen主機板將充分釋放下一代的強大效能。
Key Features
- 支援14代及13代Intel® Core™處理器
- 數位直出式 20+1+2相電源解決方案
- 雙通道DDR5：4組記憶體插槽，支援XMP 3.0記憶體模組
- PCIe UD Slot X：提供顯示卡10倍承重強度
- EZ-Latch Click：免鎖螺絲設計的M.2散熱器
- EZ-Latch Plus：快拆裝設計的PCIe按鈕及M.2插槽
- UC BIOS：以使用者為中心的直覺式使用者體驗，搭載快速存取功能
- 超高速儲存：5 個 M.2 插槽，包括 1 個 PCIe 5.0 x4 插槽
- 高效的整體散熱效能：VRM Thermal Armor Fins-Array & M.2 Thermal Guard XL
- 迅速的網路連線：10GbE LAN & Wi-Fi 7 搭配超高增益天線
- 擴展的連接性：DP, 前置USB-C® 10Gb/s, 前置及雙後置 USB-C® 20Gb/s
- DTS:X® Ultra 音效：搭載 ALC1220 與後置 ESS SABRE Hi-Fi 9118 數位類比轉換器 (DAC)
OVERVIEW
Performance
Thermal

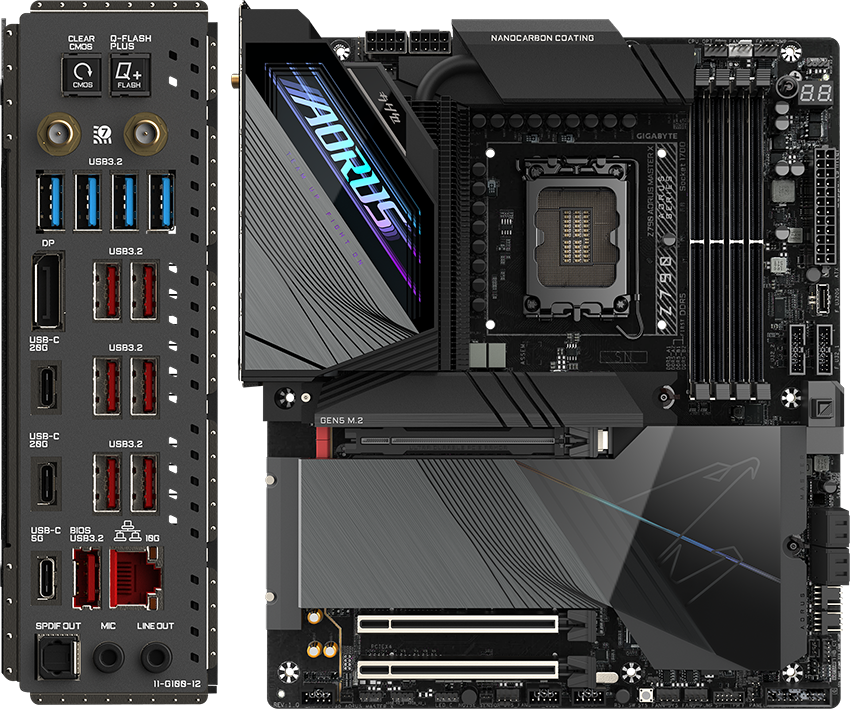

Connectivity
DIY Friendly
-
20+1+2 Direct Digital VRM Design
- 8-Layer PCB
- Low Loss PCB
- 2X Copper PCB
- Premium Choke and Capacitor
*Power stage maximum current capacity is based on VCORE Phase. -
Intel Core™ 14th Processors Support
-
UD Power Connector
- 24 pin ATX with UD Solid Pin
- 8+8 pin CPU with UD Solid Pin
- Stainless-steel shielding design
-
4 x DIMMs, Dual Channel DDR5
with Memory UD Slot -
5 x M.2 Slots
- 1 x Gen 5 M.2 UD Slot
- 4 x Gen 4 M.2 Slots
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot X
- 2 x PCIe 4.0 x16 with PCIe UD Slot
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot X
- 2 x PCIe 4.0 x16 with PCIe UD Slot
-
5 x M.2 Slots
- 1 x Gen 5 M.2 UD Slot
- 4 x Gen 4 M.2 Slots
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot X
- 2 x PCIe 4.0 x16 with PCIe UD Slot
-
UD Power Connector
- 24 pin ATX with UD Solid Pin
- 8+8 pin CPU with UD Solid Pin
- Stainless-steel shielding design
-
VRM Thermal Armor Fins-Array
- Fins-Array with NanoCarbon Coating
- 8 mm Direct-Touch Heatpipe
- 12 W/mk Thermal Pad
- Aluminum I/O Cover
-

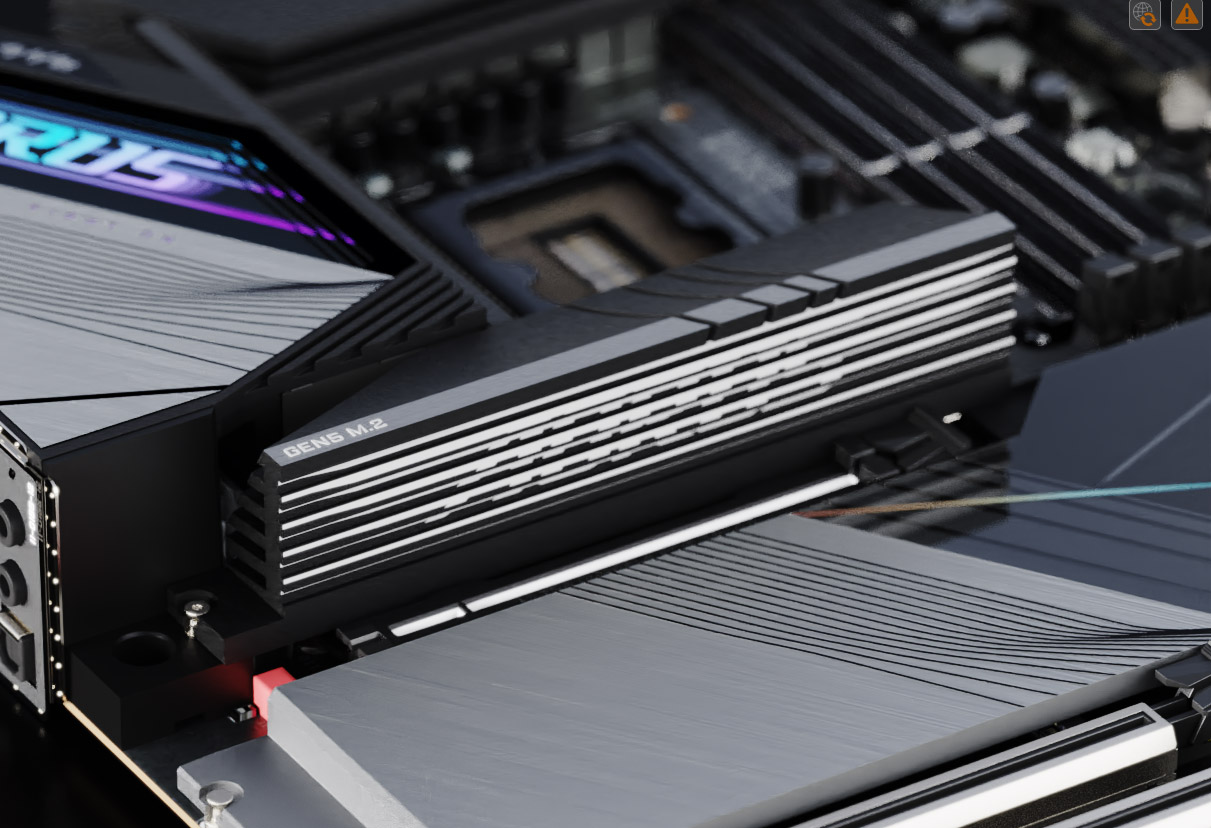

M.2 Thermal Guard XL
-
M.2 Thermal Guard Ext.
-
UD Nanocarbon Backplate
-
Noise Detection
-

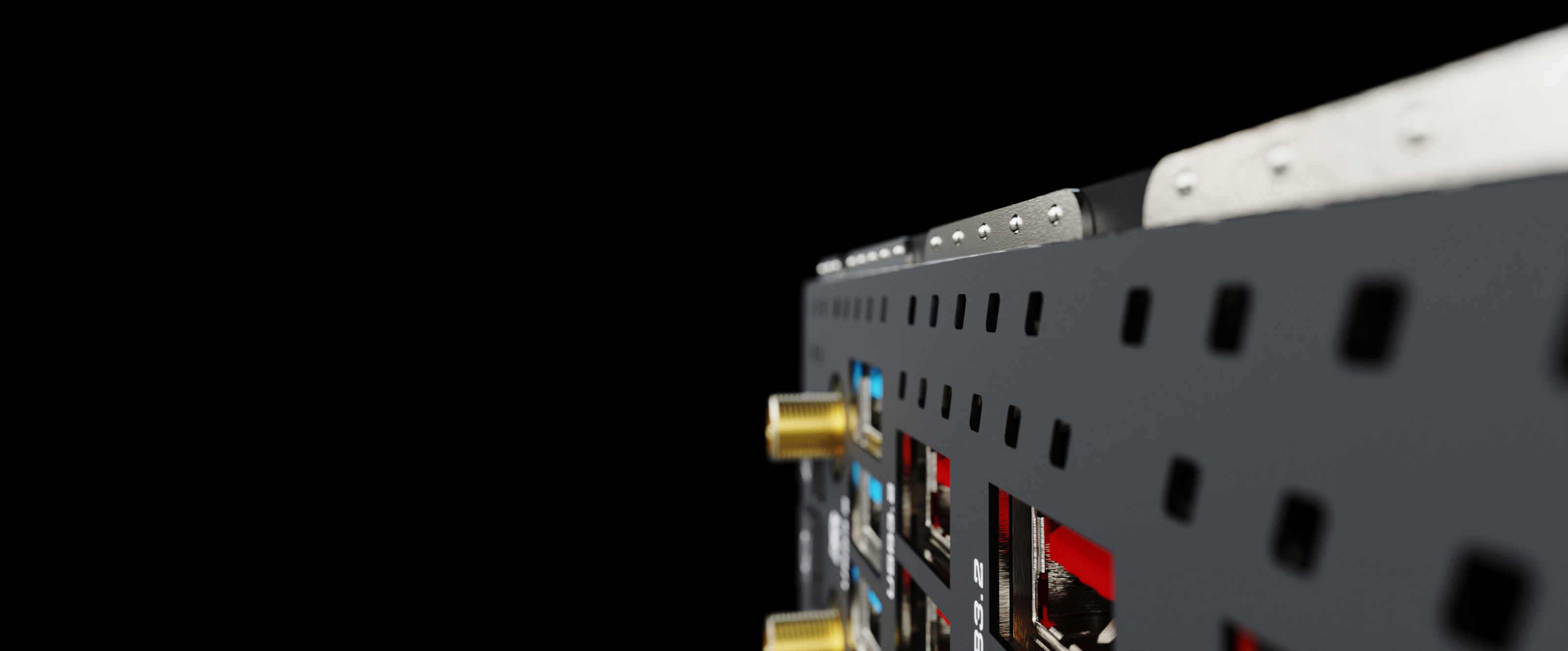

I/O Shield Vent hole Design
-
Clear CMOS
-
Q-FLASH PLUS
-

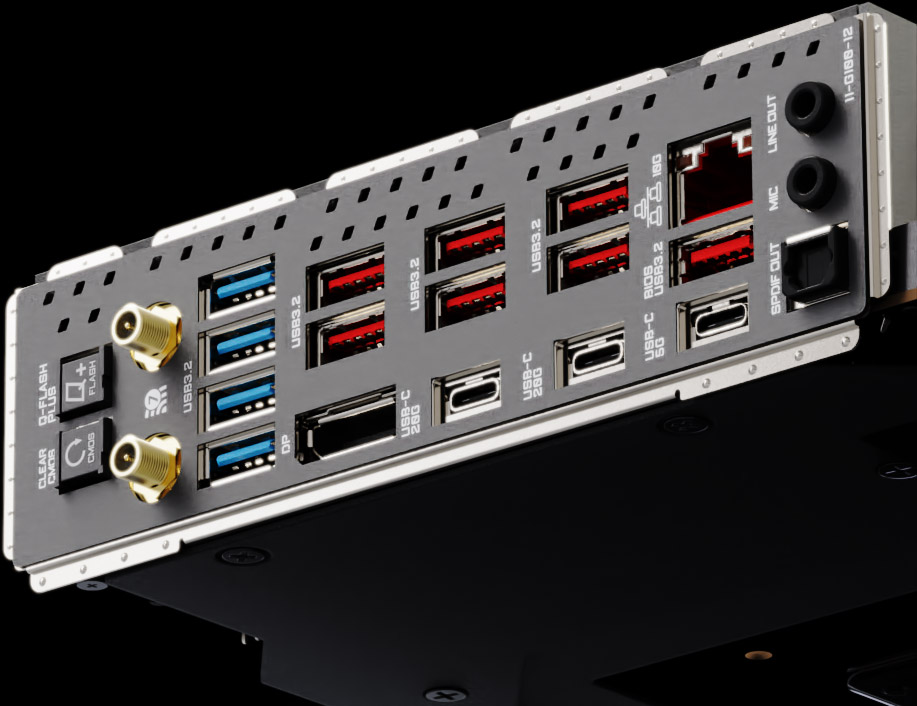

Wi-Fi 7 with Ultra-high
gain Antenna -
4 x USB 3.2 Gen 1
-
7 x USB 3.2 Gen 2
-
DisplayPort
-
2 x USB-C® 20Gb/s
-
1 x USB-C® 5Gb/s
-
10 GbE LAN
-
Front USB-C® 20Gb/s
-
4 x SATA 6Gb/s
-
Thunderbolt™ Add-in Card Connector
-
Dominate with superior sound
- ESS SABRE reference DAC ES9118
- ALC1220
- Precisión Audio Stream
- Audiophile Grade Capacitors
-
RGB FUSION
- 3 x Addressable LED Header
- 1 x RGB LED Header
-
2 x USB-C® 20Gb/s
-
M.2 EZ-Latch Plus
-
Power Button
-
Status LEDs
-

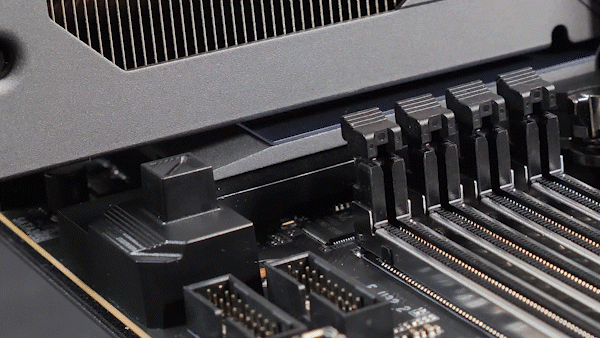

PCIe EZ-Latch Plus
-

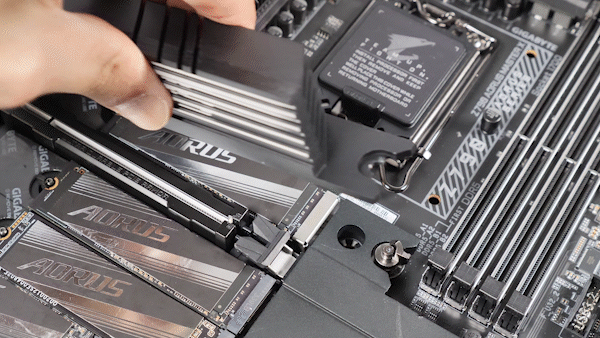

M.2 EZ-Latch Click
-
Multi-Key
- RGB Switch
- Direct to BIOS
- Safe Mode
-

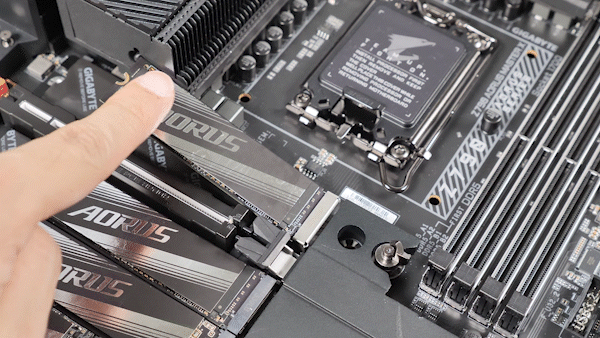

M.2 EZ-Latch Plus
-
M.2 EZ-Latch Click
效能的非凡突破
卓越的冷卻工藝
新針對散熱器而設計的EZ-Latch
降低高達56%的耗損
高達10倍的承重能力
新推出的UC BIOS
2倍或者更多的速度
Memory
DDR5 效能的非凡突破
AORUS 致力於實現無可匹敵的次世代效能。這就是為什麼每一款 Z790 AORUS MASTER X 主機板都採用業界領先的技術打造，以達成市面上同級最強的 DDR5 效能表現。
同級最強的相容性
DDR5 超頻高達
8266 MT/s
* XMP規格支援可能會因記憶體模組而有所差異。 請查看經過完整驗證的記憶體支援列表。產品功能可能因型號而有所不同。
BIOS 優化工程
豐富的 BIOS 功能讓您輕鬆驅動同級最強 DDR5 效能。
硬體設計工藝
運用我們的先進技術，最大化 DDR5 效能，為您帶來無可匹敵的遊戲體驗。
Efficient Overall Thermal
鍛造出卓越的冷卻工藝
Z790 AORUS MASTER X 主機板披覆著最先進的全金屬散熱裝甲，這些紮實的散熱裝甲經過精心鍛造，確保您的系統在高速運行時仍能保持酷冷。
PCB Crafting
富有層次的卓越玩家
作為主機板的絕對根基，印刷電路板 ( PCB ) 對系統效能具有低調卻關鍵的影響力。任何有層次的遊戲玩家都應該重視層層 PCB 板材中的細節。
8層板 PCB
實現高效能系統的緊密整合、信號品質、電源完整性和低電磁干擾（EMI）。
2倍銅技術
改進散熱效能、電源處理能力和無縫超頻支援，以提升系統性能。
56%介電損耗的降低
透過我們的先進技術，在高頻電路中提升信號品質，設定了高速電子設計的新標準。
Ultra Durable™
Xpect everything UD
技嘉超耐久™ 技術象徵我們的最嚴格標準，以致力為遊戲玩家提供一個強大且耐用可靠的平台。Z790 AORUS MASTER X 主機板是以更長的使用壽命與更強的耐用性為宗旨而打造。
PCIe UD Slot X
最新的 PCIe UD 插槽 X 提供前所未有的強度，為您的顯示卡提供更強的保護。
10倍的承重強度
無縫、一體式的設計和螺絲與特製背板鎖定
內襯橡膠條
保護顯示卡的PCB板免於刮傷
鋅合金材質
為高速訊號提供有效的電磁屏蔽保護

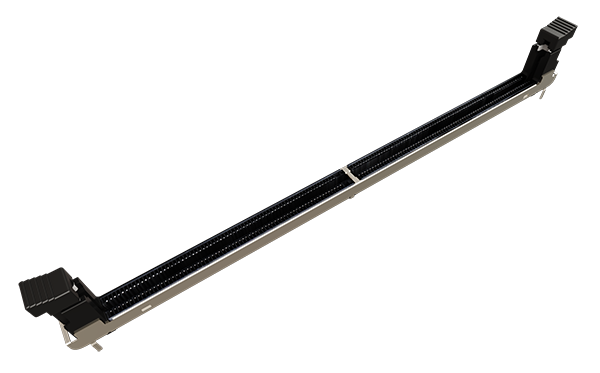

Memory UD Slot D5
一體式不鏽鋼護罩設計加固了記憶體插槽，同時也最大化訊號完整性和超頻潛力。
1.3X
增強的抗板彎能力
5000+次
插拔操作
使用SMD技術降低信號損耗。

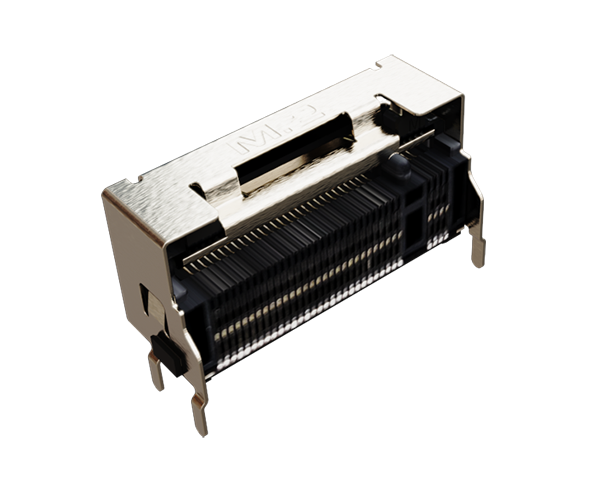

M.2 UD Slot PG5
一體式不鏽鋼護罩設計加固了 M.2 插槽，同時也最大化訊號完整性。
1.3倍
縱向抗拉強度提升
1.5倍
橫向抗拉強度高達提升
使用SMD技術降低信號損耗。
UD Nanocarbon Backplate
體驗 UD 背板帶來的終極支撐、保護和散熱效果。
3倍的導熱係數提升
來自於鋁製背板
10%的溫度降低
透過奈米碳塗層
UD Power Connector
獨特的設計提供更佳導電性，也為電流產生的熱能提供更佳熱傳導。
實心針腳
提供卓越導電性和信號傳輸，減少因反覆插拔而造成的金屬損耗。
不銹鋼防護裝甲設計
提供極致的保護與優良的散熱。
UC BIOS
HWiNFO
GIGABYTE Control Center
Wi-Fi 7為您帶來極致的VR體驗！
Wi-Fi 7 為虛擬現實 (VR) 領域帶來顯著優勢。 Wi-Fi 7憑藉其高帶寬和低延遲能力，確保流暢、沉浸式的VR體驗。
320/160 MHz 頻道
Wi-Fi 7 支援 320/160 MHz 通道，顯著增加帶寬以實現更快的數據速率。
多重連接模式
藉由 MLO（多重連接模式）技術，您可以分配 2.4GHz 頻段用於串流媒體，5/6GHz 頻段用於遊戲，從而獲得更高質量的網絡體驗和更少的中斷。
4K-QAM
憑藉4K-QAM技術，Wi-Fi 7提升了數據傳輸量，從而實現更快的文件傳輸和無縫串流。
更低的延遲
確保最小的延遲，使其非常適用於即時應用，例如視訊會議和線上遊戲。

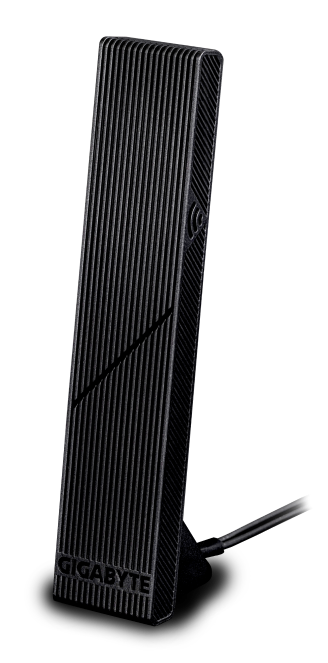

超高增益天線
透過GIGABYTE超高增益天線，您可以體驗到增強的訊號強度，該天線具備智慧天線功能，可優化Wi-Fi訊號傳輸。
定向信號
高達
5dBi
全向信號
高達
4dBi
磁性底座
多功能按鈕
一個多功能重置按鈕，可以在BIOS中重新配置為其他功能，以滿足不同的使用者場景需求。
RGB 開關
關閉主機板上的所有燈光效果。
直接進入 BIOS
無需按下任何鍵盤按鍵，直接進入 BIOS 選單。
安全模式
進入 BIOS 安全模式，以在不喪失其他 BIOS 設定的情況下更改特定選項。

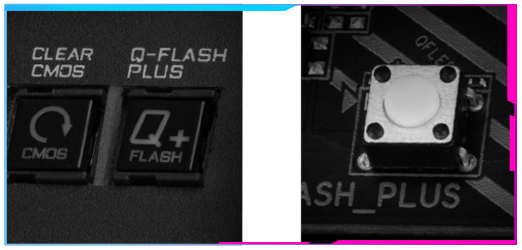

Q-FLASH PLUS
無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

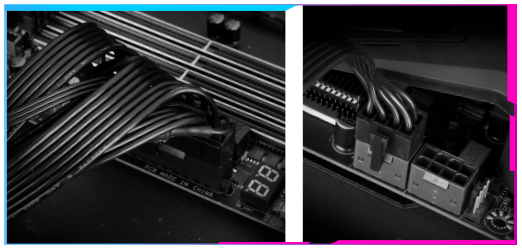

STEP 1
將24pin主電源和8Pin輔助電源接上主機板
STEP 2
下載主機板BIOS檔案並變更檔名為"gigabyte.bin"，儲存到FAT32格式的USB隨身碟，並將隨身碟插入Q-Flash PLUS USB接頭
STEP 3
按Q-FLASH PLUS按鈕，主機板將自動開始並完成BIOS更新
Smart Fan 6
確保您的遊戲電腦具有最佳的冷卻效果和靜音運行，支援PWM/DC風扇和水泵，可自訂設定並提供直觀的溫度監控。
高電流支援
每個風扇接頭支援PWM和DC風扇和水冷泵，最高可達24瓦（12V x 2A），並具有過載保護。
精密控制
多個溫度/風扇速度控制點，實現精確的風扇曲線控制。
雙曲線模式
提供不同用戶場景的斜率/階梯雙模式。
靜音模式
風扇可在用戶指定的溫度點以下完全停止運轉。
噪音檢測
使用準確的聲壓測量和尊重隱私的噪音檢測電纜，實時監測設備的噪音水平，可根據需要調整風扇速度，實現最佳噪音控制。

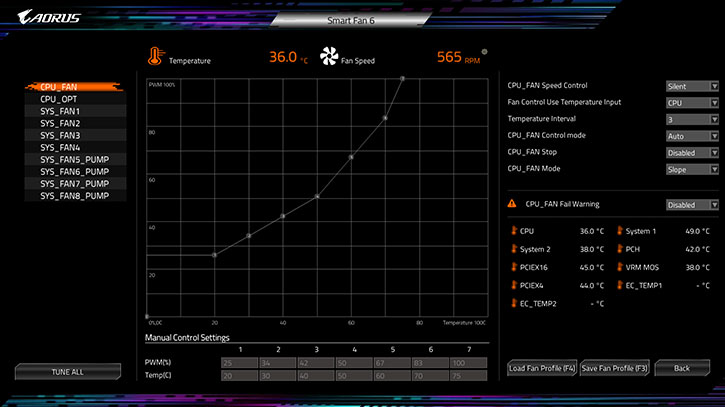

Smart Fan 6 BIOS UI
備註：所顯示的圖片僅供參考，實際介面可能因具體型號而異。
增強的風扇曲線介面
擴展了控制點數量，從5個增加到7個，並擁有更大的風扇速度圖表，使用戶能夠更精確、輕鬆地控制風扇曲線設置。
斜率/階梯雙重圖表模式
在斜率和階梯模式之間切換，以適應不同的使用者場景。斜率模式提供線性風扇速度曲線，而階梯模式在指定的溫度區間內保持恆定的風扇速度。
手動輸入
針對進階使用者，提供手動輸入風扇速度，以進行微調和精確控制冷卻系統。
EZ Tuning
透過在大致的溫度/風扇速度刻度上設置4個點，簡化調校流程。智慧風扇6將根據這些點快速生成風扇曲線。
風扇曲線檔案
將您自定義的風扇曲線配置保存在BIOS ROM中，確保在BIOS更新後仍然保持完整。

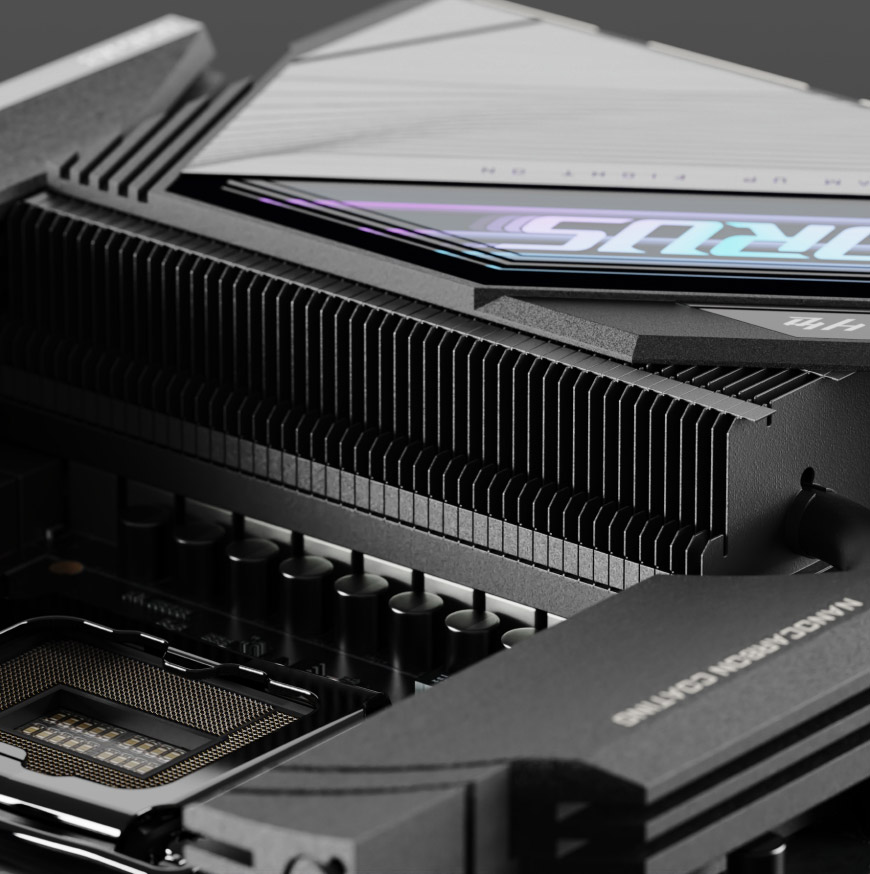

Fins-Array散熱裝甲
技嘉的鰭片陣列散熱器設計，採用不規則鰭片、百葉窗式堆疊鰭片和納米碳塗層，通過最大化表面積來提高熱效率，提供卓越的散熱效能。
10倍大散熱表面積
釐延伸式不規則鰭片設計提升了10倍散熱表面積，整體散熱效果更顯著
奈米碳塗層
整個Fins-Array散熱器採用200μm納米碳塗層，改善熱輻射並加速散熱，測試中溫度顯著降低10%。
8mm直觸式熱導管
8mm直觸式熱導管經過精細製造，最大限度地減少熱管與散熱器之間的間隙，確保MOSFET高效傳熱並增強熱性能。
12 W/mK導熱墊
頂級的12 W/mK熱導膠墊，實現無與倫比的冷卻能力，適用於高性能系統。
全鉚合製程
通過改善熱傳導、通過直觸式熱管優化散熱以及消除焊接和電鍍、減少污染物和焊膏的環保實踐，實現高效的熱管理。

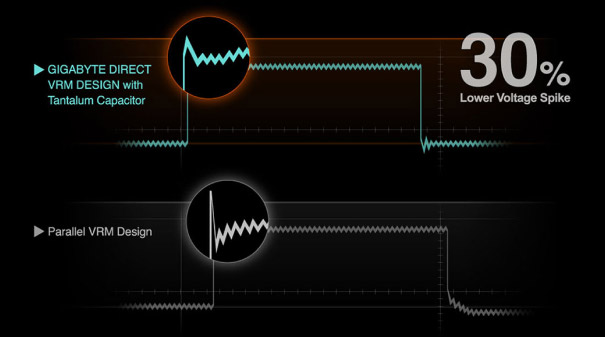

技嘉直出式電源設計
技嘉的直出式VRM設計在溫度控制和電流容量方面有出色的表現。搭配鉭聚合物電容器提高效率、減少電壓紋波並保持較低的溫度。這增強了AORUS主板在超頻和重負載期間的瞬態響應、電壓紋波和穩定性。
30% 電壓尖峰的減少

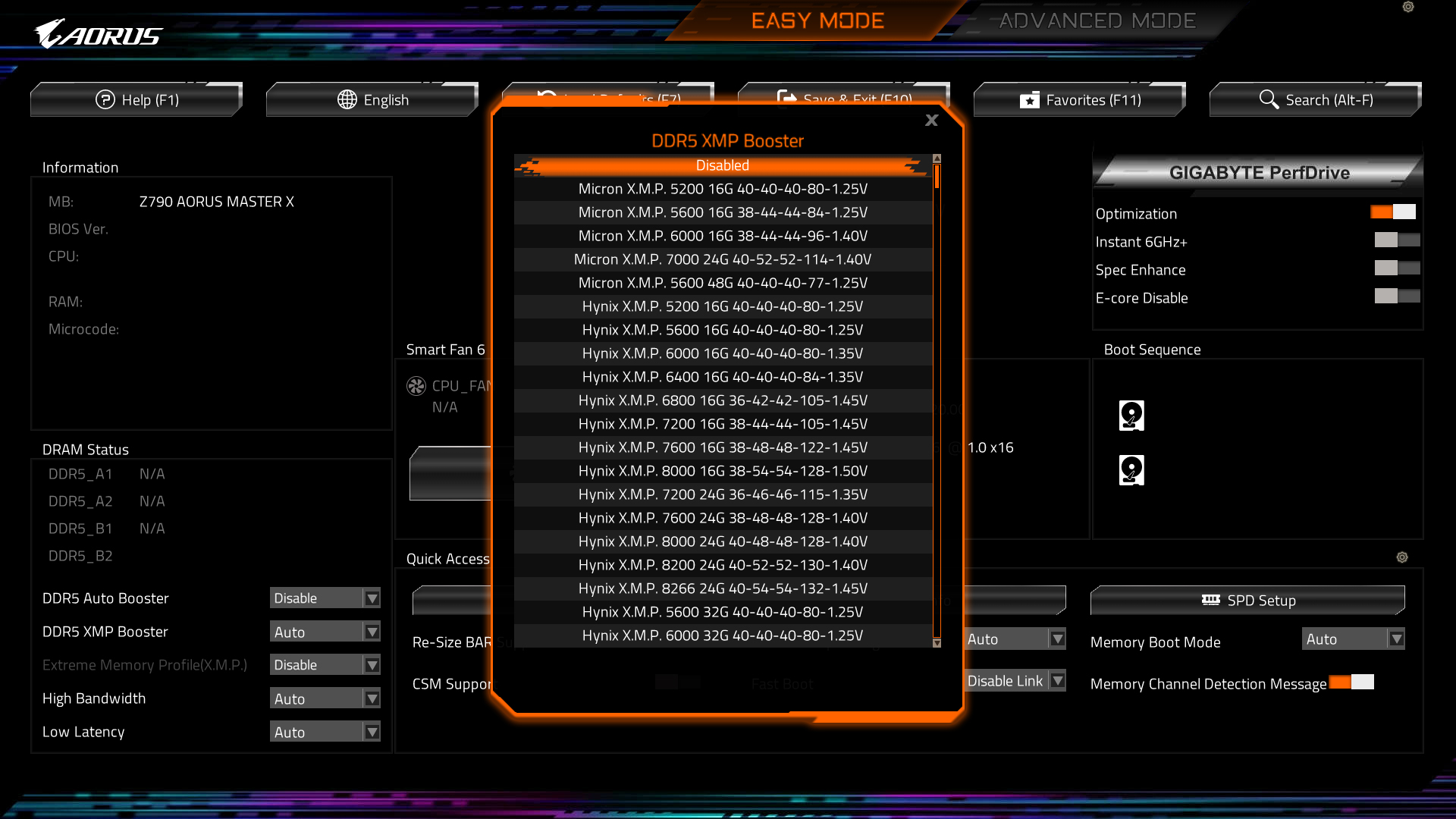

輕鬆實現更高的DDR5記憶體頻率
DDR5 XMP Booster 功能根據內存 IC 和 PMIC 供應商分析提供優化的預定義配置文件，輕鬆增強性能並消除超頻 DDR5 內存套件的手動配置。
* DDR5 XMP Booster 與DDR5記憶體超頻能力有關，
實際超頻幅度會依玩家的系統硬體配置而有所差異。
瞬間加速
立即提升記憶體效能。
簡化超頻過程
輕鬆將原生和 XMP 3.0 DDR5記憶體超頻至更高頻率。
自動載入
無需輸入頻率、電壓、CL值等數十種記憶體參數。
整合數據庫
整合眾多的記憶體晶片供應商預先調整的XMP設定檔數據庫，方便玩家使用。

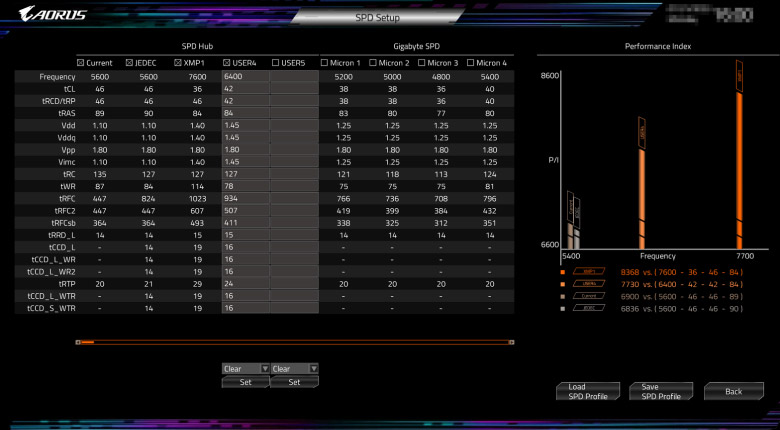

最大化DDR5記憶體的效能表現
XMP 3.0使用者設定檔讓您能夠優化記憶體設定，為您的系統實現最佳性能。
SPD 重新定義或從資料庫載入
使用者可以定義兩個空白的SPD設定檔，並將它們轉移到另一台電腦上。
效能模擬
透過輸入時脈和時序參數，快速模擬記憶體性能。
儲存/載入設定檔
儲存並載入記憶體設定檔，以進行線上分享。
提升無法超頻的DDR5記憶體頻率
提升無法超頻的DDR5記憶體頻率。
一鍵清除設定檔
方便地重置記憶體設定。
DDR5黑科技
透過我們的先進技術最大化DDR5的效能，為您帶來無與倫比的遊戲體驗。

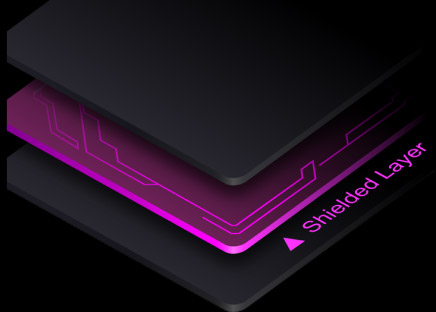

記憶體抗干擾遮罩
內存佈線藏在 PCB 的內層，以防止干擾。
記憶體獨立佈線
將記憶體路由隔離於專用的內層，以防止干擾。
最佳化記憶體低阻抗設計
藉由最佳化記憶體線路的寬度、長度及格式，提供媲美高效能模擬運算所需的效能，降低處理器中記憶體控制晶片和記憶體模組之間的整體阻抗，以支援更高的DDR5記憶體速度。
菊鏈式記憶體佈線設計
通過最佳化的菊鏈式佈線，消除了分支效應，實現了更高的記憶體頻率，為專業遊戲玩家提供更快速、更高密度的系統記憶體體驗。
伺服器等級8層電路版
精選的伺服器等級中損耗或低損耗電路板用料，可有效降低電路板內部訊號干擾及減損，確保DDR5記憶體以高速進行訊號傳輸。
背鑽孔技術
有效提升高速PCB設計的信號完整性，減少信號反射和時序問題，從而增強系統性能和可靠性。
用音效主宰遊戲

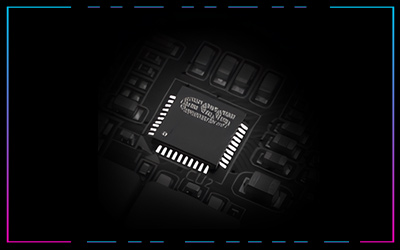

ESS SABRE reference DAC ES9118
ESS SABRE DAC晶片(ESS 9118)
Hyperstream 動態範圍 (SNR 125dB)
高解析音樂 (32位元, 192KHz PCM)
世界最佳總諧波失真 (THD+N -112db)
高傳真音樂

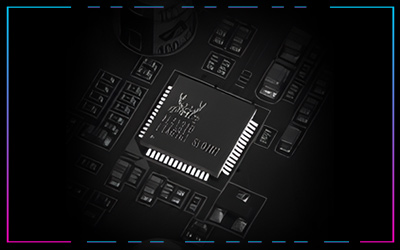

透過Realtek的ALC1220音訊解碼器，您可以體驗沉浸式的環繞聲音訊，並享受DSD的音樂盛宴。

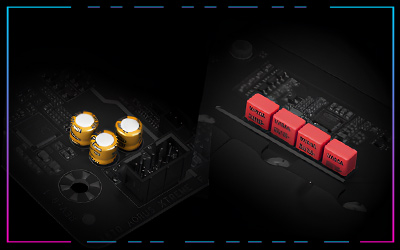

音響級電容
WIMA和優質音頻級電容提供穩定的電流，提供了工作室級的音質體驗。
精密音頻串流
TXC振盪器提供精確的時序觸發數模轉換器，同時具有優異的抗腐蝕和氧化能力。
高解析度音訊
非凡音質，音頻高達40kHz或更高，為您帶來精準細緻的聲音，贏得競爭優勢。
DTS :X® Ultra
DTS Sound Unbound提供了令人沉浸的3D音效體驗，適用於耳機或揚聲器的遊戲音效。它支援多種格式，校準設備，並利用Microsoft Spatial和DTS Headphone:X技術，提供精確而身臨其境的音效。探索DTS Sound Unbound帶來的沉浸式遊戲音效體驗，請前往https://dts.com/sound-unbound。
*DTS Sound Unbound需要Windows 10中的最新修補程式（版本18898或更高）。請升級您的Windows 10作業系統以確保與DTS Sound Unbound的兼容性。

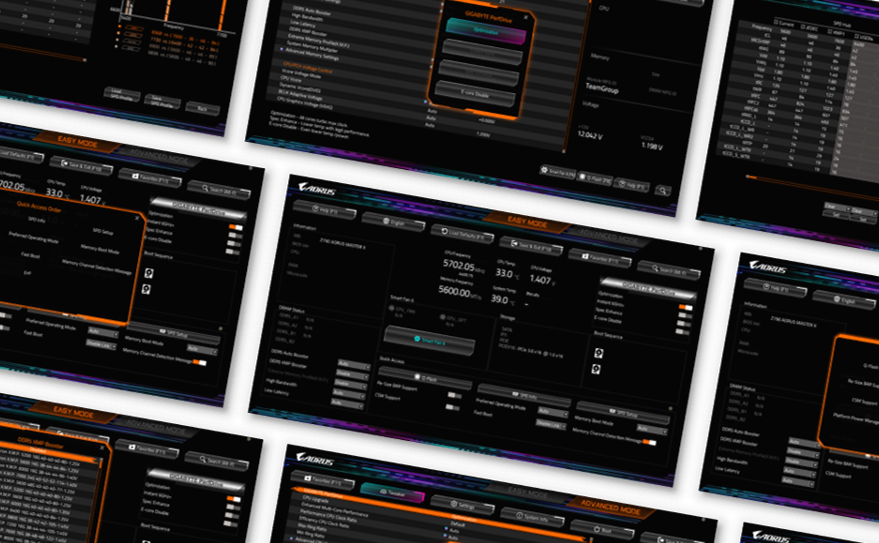

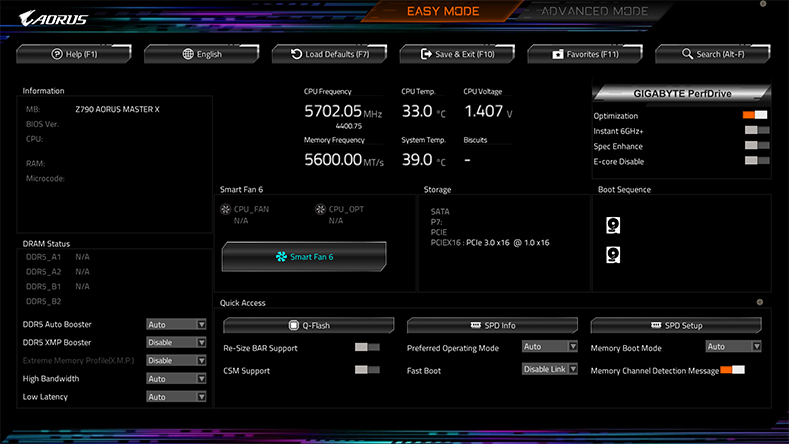

優化的UX體驗
技嘉以使用者為中心的 BIOS（UC BIOS），增強了 BIOS 的使用者體驗，提供了直觀的操作介面和美觀的設計，讓使用者享受到優化的體驗。

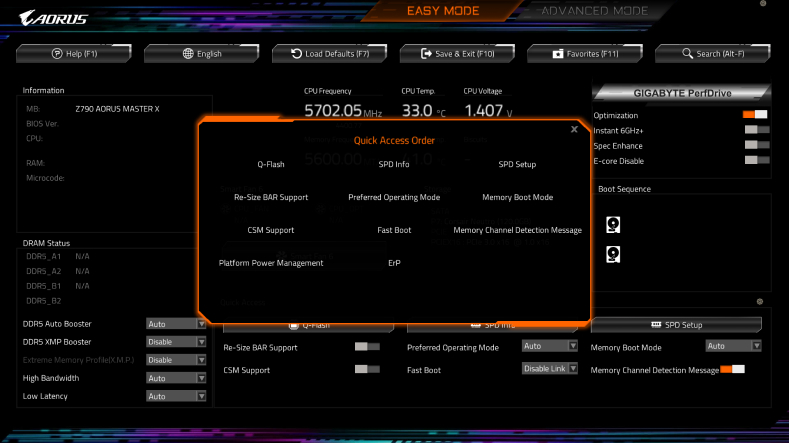

快速存取功能
技嘉UC BIOS的Quick Access功能從進階模式中選擇9個實用的預設選項，並將它們輕鬆放在簡易模式中，無需切換或搜索即可輕鬆存取。
GIGABYTE PerfDrive
PerfDrive技術整合了技嘉獨家的BIOS設定，使得與Intel® Core™處理器搭配時，性能、功耗和溫度的平衡更加輕鬆。
* 功能和功能因主機板和CPU規格而異，圖片僅供參考。
優化模式
確保Intel® Core™處理器在高速運行時不會因過熱而降速。
Instant 6GHz+
透過簡單的BIOS設定，讓相容的Intel® Core™處理器（i9-13900K、i9-13900KF、i7-13700K和i7-13700KF）輕鬆超頻至6GHz以上。
Spec Enhance模式
讓Intel® Core™處理器在性能和溫度之間取得良好的平衡。
E-Core™關閉模式
專門將CPU資源分配給P核心，以提升超頻和遊戲性能，同時降低整體功耗。
預設AORUS skin
*當檢測到技嘉主機板時，自動套用AORUS風格。
在使用 HWiNFO 於技嘉主機板時，將自動套用獨特的 AORUS 主題Skin，可選擇亮色或暗色模式。這個 AORUS Skin也可以手動套用於非技嘉主機板上。

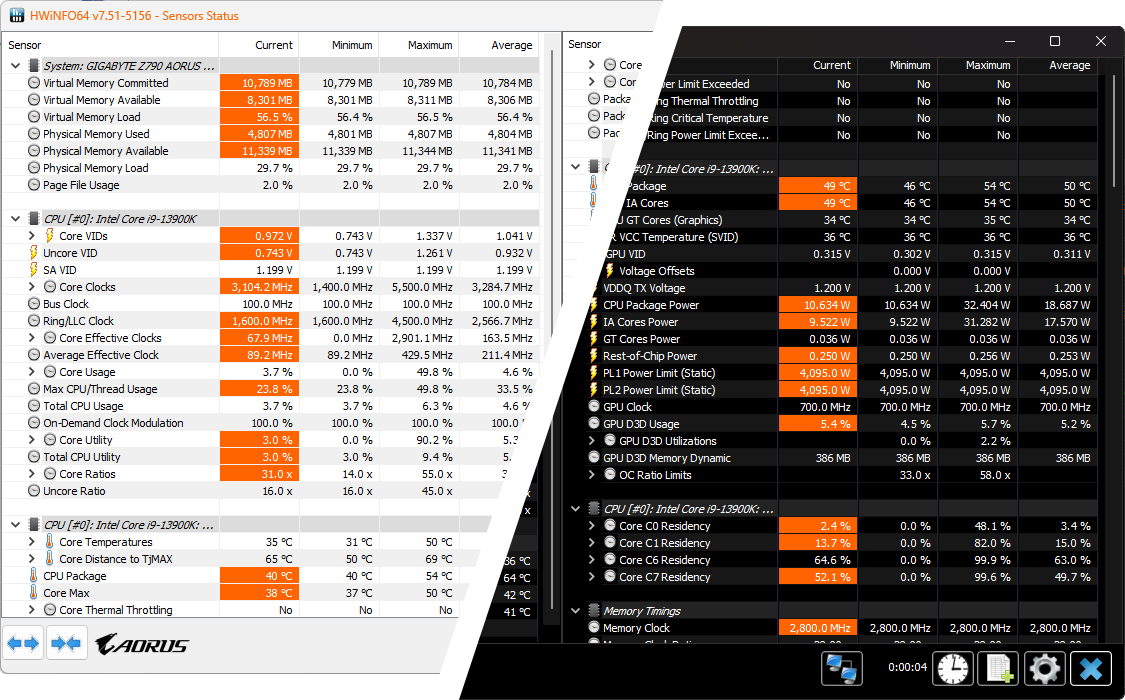

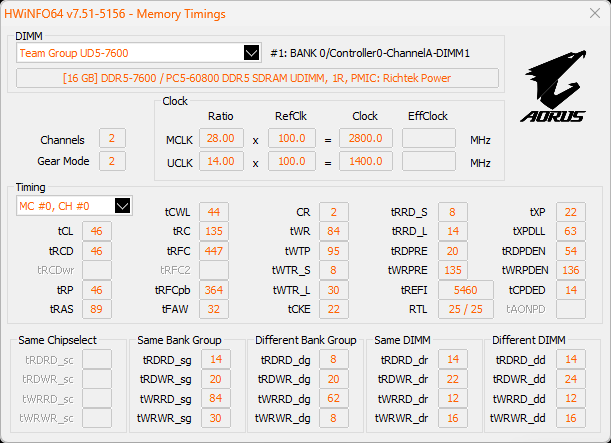

監控記憶體效能
得益於技嘉和 HWiNFO 的專業開發團隊的卓越努力，這款先進的讀取應用程式呈現了空前詳細的記憶響應設定，幫助使用者監控記憶體效能並獲取有價值的洞察力。

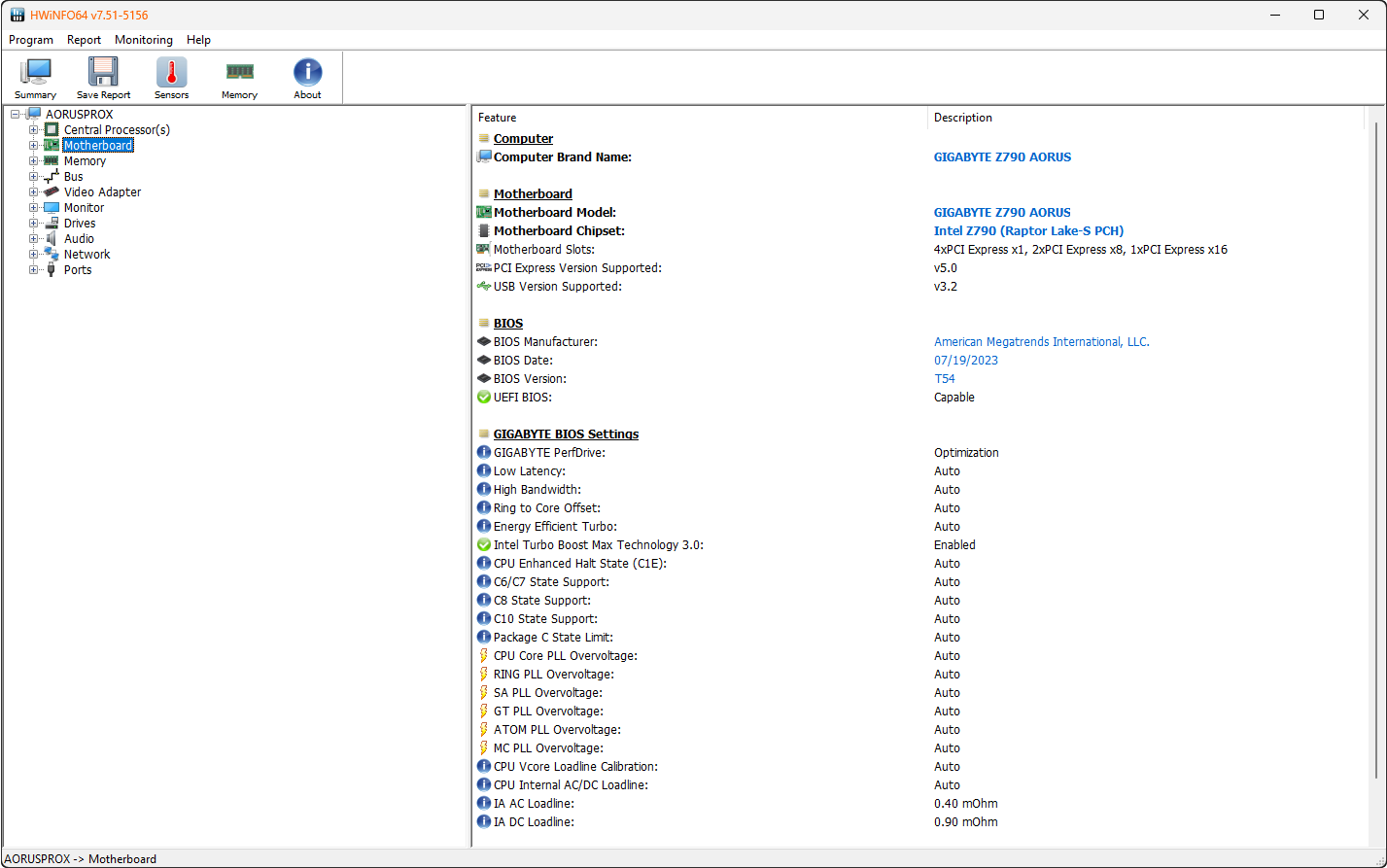

詳細的BIOS資訊
技嘉主機板使用者現在可以透過 HWiNFO 即時檢視詳細的BIOS資訊，例如開關或調整器的狀態，以及BIOS版本。無需重新啟動即可進行BIOS檢查！
展現獨特的個性
釋放你的創意，透過GCC的可自訂主機板燈光效果。個性化你的系統，展現令人驚艷的視覺效果，反映你的獨特性和風格。
備註: 燈光呈現僅為模擬展示，實際效果則依型號不同而有所差異。
發揮更多的燈效創意
ARGB(Addressable RGB LED)接頭可讓您單獨自定義每顆 LED燈（適用於ARGB GEN2裝置），使用 GCC 即可輕鬆完成設定。
*所提供的信息僅供參考； 請以您的具體設置和規格為主。
1x RGB LED接頭
3x ARGB LED接頭
