藍色神盾 K8再現-技嘉GA-K8NXP-SLI-主機板電子時報記者:陳文欽/DigiTimes
藍色神盾 K8再現-技嘉GA-K8NXP-SLI-主機板電子時報記者:陳文欽/DigiTimes
Jan 25, 2005
(記者陳文欽/DigiTimes) 2005/1/25繼技嘉第一套針對Intel 925X、915P Express晶片組推出8Σ(Sigma)系列旗艦產品:GA-8ANXP-D、GA-8GNXP-D以及GA-8GPNXP-D產品,技嘉也針對AMD K8處理器平台推出8Σ(Sigma)系列的GA-K8NXP-SLI高階主機板。■雙對開珍珠膜盒裝 附件配備齊備技嘉的GA-K8NXP-SLI主機板產品,同樣採8Σ為字樣的藍色底神盾圖樣的雙對開的長方形包裝盒組成,一個是主機板與相關配件,另一個則是K8 U-PLUS DPS(雙電源模組)以及WiFi 802.11b/g無線網卡配件。主機板本身採標準ATX尺寸的深藍色PCB板設計,四周邊角圓弧化避免無意碰觸剝裂。具備兩組黑色PCI-E 16x長度的PEG擴充槽,兩組PCI-E 1x擴充槽,以及兩組白色PCI擴充槽,四組藍色、橘色的184pin DIMM記憶體擴充槽,最大記憶體擴充容量達4GB;兩組IDE介面,一組軟碟介面,ATX 2.0規格的24pin電源接頭,以及左下方多達八組SATA串列磁碟機埠的設計。GA-K8NXP-SLI從主機板右上方周邊I/O連接埠區域,從左到右依序設計了PS/2滑鼠、PS/2鍵盤埠,平行列印埠與下方橘色SPDIF Out、黃色SPDIF In連接孔與右邊的COM1串列埠,接下來是連續兩個RJ-45網路埠與下方兩組USB2.0連接埠,一共提供四組USB2.0連接埠與兩組Gbps高速乙太網路連接能力;最右邊則是可做Jack接頭組態的環場音效與麥克風輸入接頭。主機板在nForce4 SLI系統晶片覆有超薄型散熱器,由蜂巢孔狀鍍金散熱片內加薄型散熱風扇組成,以對功能強大運作速度極高的nForce4 SLI晶片做散熱。另外內建德儀(TI)的TSB82AA2主晶片與TSB81BA3實體層晶片,提供多達三組IEEE1394連接埠。另外八組SATA磁碟埠中,由nForce4 SLI提供四組SATAⅡ(3Gbps)高速磁碟埠,以及RAID 0,1,0+1磁碟陣列功能,以黃色接頭區分;另外四組紅色SATA磁碟埠則由Silicon Image(晶像)公司的Sil3114控制晶片提供,並提供RAID 0,1,0+1以及額外的RAID 5(Spare)磁碟陣列功能。■雙Gbps LAN+雙模WiFi無線GA-K8NXP-SLI藉由nForce4 SLI內建的Gbps網路控制器與VITESSE VSC8201RSC Phy實體層晶片,以及另一顆獨立的Marvell 8053MNC的Gbps網路控制晶片,一共提供雙Gbps乙太網路連接能力。同時搭配Ralink(雷凌科技)的RT-2560F無線晶片的PCI附加卡,可提供2.4GHz頻段802.11b(11Mbps)或802.11g(54Mbps)雙模無線上網功能,並且藉由將主機板轉成WiFi Access point無線基地台。音效方面則搭配瑞昱半導體(RealTek)ALC850音效晶片,符合英特爾/杜比音效實驗室合作的High Definition Audio(HD Audio高傳真音效)技術,提供7.1環場八聲道的輸出能力。GA-K8NXP-SLI同樣也使用DPS設計,運用熱導管與銅鰭片設計,將DPS功率晶體做轉換電源時產生的廢熱導出,藉由CPU插座旁的散熱風扇加以排除。值得注意的是GA-K8NXP-SLI的DPS插槽跟以往的DPS相容,但似乎是因為功耗或設計上的因素,以往U-Plus v1.x版本安插之後,不見得能順利的開機,一定要搭配隨主機板附贈的K8 U-Plus DPS的v2.0版本才行。■雙PEG插槽與SLI轉接卡設計技嘉GA-K8NXP-SLI主機板,除了採雙PCI-E 16x長度的PEG擴充槽之外,兩隻PEG擴充槽之間夾了一組PCI-E 1x擴充槽,同時PEG擴充槽尾端有圓形彈力卡榫供固定PCI-E顯示卡之用。不過筆者倒是有些建議,兩個PCI-E 16x PEG擴充槽之間,其實還可以設計寬一點,甚至將兩組PCI-E 1x槽設計在兩組PEG槽裡面也成,因為拉大兩根PEG擴充槽的距離,有助於安插散熱器厚度驚人的GeForce6800 GT/Ultra最高檔顯示卡。技嘉GA-K8NXP-SLI的SLI模式切換槽,是以一般筆記型電腦常見的200pin DDR so-dimm記憶體插槽,搭配修改過的198pin切換PCB板設計。接標準模式(Normal mode)時,最右邊PEG槽享有16線PCI-E線道頻寬;切到SLI模式時,則左右PEG槽各自有8線PCI-E線道頻寬(2GB/s)。技嘉也提供了SLI顯示卡連接帽,當您買了兩張廠牌、等級相同的GeForce 6600或6800、GT或Ultra等級的顯示卡時,記得要在兩張顯示卡上面,安裝這個藍色連接帽,搭配上述切換子卡切到SLI模式的配合,就可以準備開啟SLI模式,享受雙卡SLI平行運作的凌厲快感了。■BIOS的MIT選項與CIA2、MIB2的調整跟以往8Σ系列產品一樣,技嘉GA-K8NXP-SLI同樣具備EasyTune5超頻調整軟體、Download center、智慧加速技術)、第二代M.I.B(Memory Intelligent Booster 2記憶體智慧加速技術)等CPU外頻、記憶體頻寬等超頻調整技術,S.O.S.(System Overclock Saver系統超頻回復功能),以上均整合於BIOS的M.I.T.(Motherboard Intelligent Tweaker主機板智慧調校),此外還有C.O.M.(CorporateOnline Management公司MIS遠端遙控組態技術),及內建於主機板BIOS與驅動程式光碟片的XpressRecovery技術。搭售的軟體有Norton全系列網際網路防毒、保全等工具軟體,包含網路安全系統2005(Norton Internet Security 2005),以及Adobe Acrobat Reader專業文件軟體等。位於Advanced chipset setup子項目(須按CTRL+SHIFT+F1才會出現),主要針對nForce4 SLI晶片組的HyperTranport匯流排時脈倍頻(以CPU FSB為準,5x 200MHz為1000MHz)、寬度(可設上傳下傳為8位元或16位元寬度,預設值上下皆為16位元)、Memclock(記憶體操作時脈)數值(從100、133、166、200MHz)做設定。同時像是CAS# Latency也可以調整2.0、2.5以及3,以及Enable 2T command(Auto、disabled與enabled,disabled相當於開啟1T command)。至於在MB Intelligent Tweaker(M.I.T)項目中,CPU Frequency項目從預設值200MHz,以1MHz增幅到最高400MHz,CPU Spread Spectrum則是設定展頻抑的功能,PCIE Clock則可從標準100MHz預設值,以1MHz增幅增加到最高150MHz;K8 CPU Clock Ratio則是設定K8處理器的倍頻率,從最低x4到最高13x(視所插的CPU時脈而定,FX-53/4000+為12x,FX-55為13x);Robust Graphics Booster項目則針對PEG顯示卡,將PCI-E的基準時脈從Auto(標準值)、Fast以及Turbo三種速度等級設定,由於這項功能須視PEG顯示卡的體質而定,建議不要輕易使用。接下來CPU Voltage Controll(CPU電壓調整)有Normal,以及從最低0.8V以0.025V幅度增加到最高1.75V最多39段電壓變化的調整能力。HT Link Voltage Controll跟DDR Voltage Controll(DDR記憶體超電壓選項),一樣都是有Normal(標準電壓)、+0.1V、+0.2V與+0.3V。接下來M.I.B2(Memory Intelligent Booster2記憶體智慧超頻技術)項目,可針對各家記憶體顆粒模組特性,做最佳化超頻。目前有Micron(美光)、A-DATA/Hynix(威剛/現代顆粒)、Kingstone/Elpida(金士頓/爾必達顆粒)、Pmi/Samsung(勁永/三星顆粒)與Kingstone/Infineon(金士頓/英飛凌顆粒)等選擇。■SLI啟動 雙卡火力全開我們以AMD Athlon64 4000+(2.4GHz),兩張GeForce6600GT 128MB顯示卡,選擇威剛Vitesta DDR600記憶體512MB兩隻並設定DDR400、CL=2、1T command,搭配Windows® XP ServicePack2作業系統,分別測試單卡以及雙卡SLI模式,測試數據如附表。除了部份單純耗用CPU運算效能,或非發揮SLI特性的數據(Sandra2005、PCMark04)之外,在SpecViewPerf V8.01雙GPU卡的SLI模式部份數據有1.9~9.3%的效能提升。3DMark03下有63~79%的高效率提升,3Dmark05也有43~79%的效能提升;實際玩DOOM3遊戲時也能有至少19.2~67.6%效能提升,GA-K8NXP-SLI表現了相當良好的SLI雙卡平行運算的效能提升率。若您需要一塊功能完整、配件齊全,具備雙Gbps區域網路與WiFi無線網路功能,同時兼顧穩定的nForce4SLI主機板,技嘉GA-K8NXP-SLI不愧為技嘉SLI主機板代表作,值得推薦。

圖說:GA-K8NXP-SLI大型珍珠膜禮盒包裝設計

圖說:GA-K8NXP-SLI主機板

圖說:GA-K8NXP-SLI主機板右上方I/O周邊埠設計

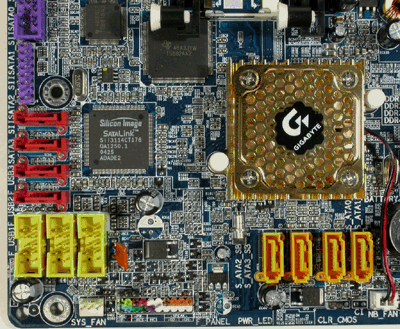

圖說:左下方SATA磁碟埠、SATA晶片與TI 1394晶片的設計

圖說:雙PCI-E 16x PEG擴充槽與SLI切換卡/槽設計

圖說:GA-K8NXP-SLI雙卡安裝示意圖

圖說:GA-K8NXP-SLI的BIOS選項─HT時脈、寬度與記憶體部份

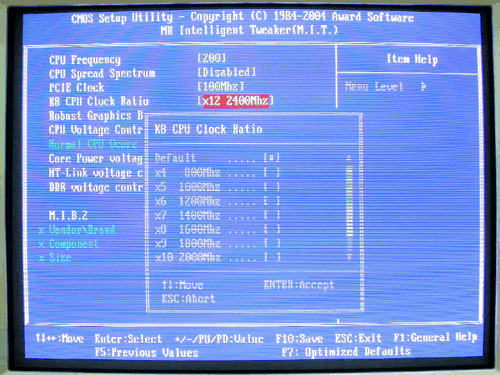

圖說:GA-K8NXP-SLI的BIOS選項─CPU外頻、倍頻、PCI-E與DRAM電壓部份

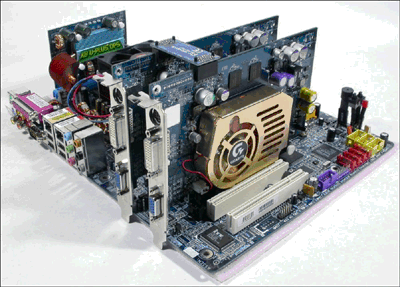

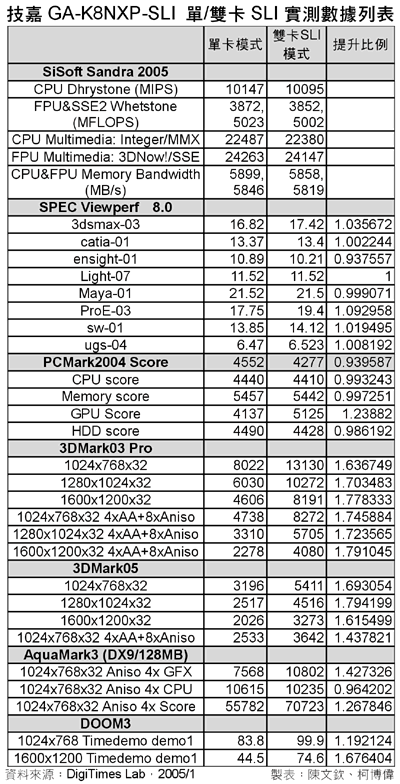

圖說:技嘉GA-K8NXP-SLI插雙GeForce6600GT卡的情形
