Immersion Cooling | 浸沒式冷卻

  • 浸沒式冷卻是什麼?
    浸沒式冷卻(immersion cooling)是液冷技術(liquid cooling)中的一種,透過將伺服器直接浸泡在不導電的液體中,直接將零組件產生的熱能傳導給流體,不需要其他主動式的冷卻零件,譬如散熱鰭片、導熱銅管或風扇等等,溫度上升的液體透過循環冷卻方式再回流繼續吸收熱能。理論上可以大幅提升能源效率。

    浸沒式冷卻分為兩種類型,各自有不同的運作原理

    ●單相浸沒式液冷運作方式
    伺服器及其他IT設備浸沒至導熱的介電液體槽中,流體以碳氫化合物合成具有高沸點,低黏度的特性不會改變其形態,無論是沸騰還是凍結,始終保持為液態。液體槽內安裝冷卻劑分配控制器 (Coolant Distribute Unit)推動液體槽內的流體尋換,可因應需求再進一步將導熱液抽送到水箱外的熱交換器,將熱量傳遞到第二級冷卻迴路,例如建築物冷水。

    ●兩相浸沒式液冷運作方式

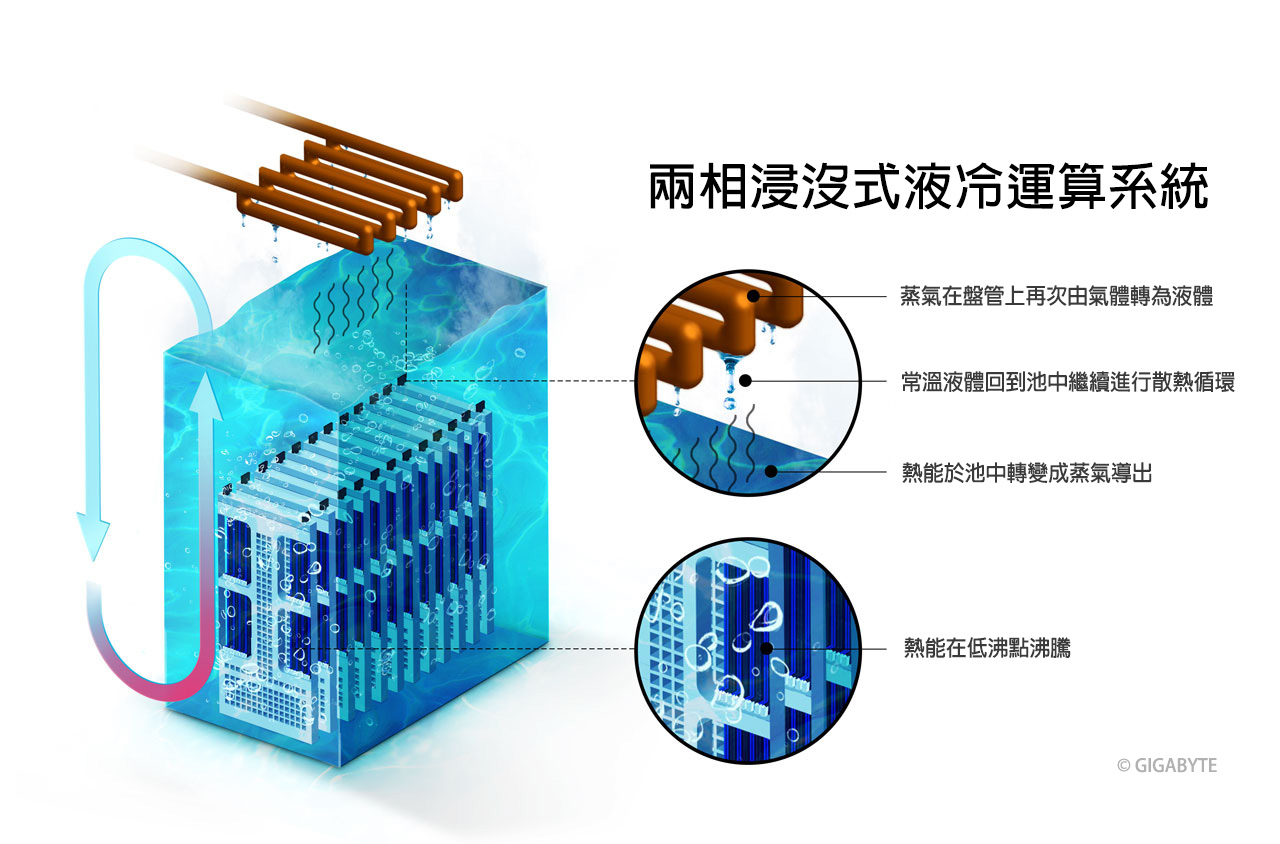

    將伺服器浸沒至低黏度、不導電的冷卻液中,透過冷卻液與發熱零件的直接接觸以及液體循環來帶走運算設備中的熱;同時由於液體低溫蒸發的過程將熱從液體池內轉移到池外空間,通過熱交換,例如冷凝管,水蒸氣再次冷卻凝結流回冷卻液池中,如此週而復始,不斷循環。(參考下圖)


  • 為何需要?
    透過浸沒式冷卻技術直接將硬體置入特殊的不導電電子工程液中,因為不用再考慮傳統空氣熱對流的因素,伺服器可以設計的極為緊密,創造出最佳的硬體密度,而去除傳統風扇的優勢就在大幅降低資料中心的室內噪音,穩定提升PUE效率,因為捨棄外部冷卻的零件所以也相對減少了需要維修的零組件。

  • 技嘉的特色
    GIGABYTE與LiquidStack和3M公司合作,提供雙相液體浸沒式冷卻解決方案,使客戶能夠大幅降低數據中心能耗,提高電力使用效率(PUE),從根本上降低運營成本和環境影響。

    GIGABYTE在HPC領域已經耕耘許久,HPC由於其高工耗以及產生的高溫,所以最適合導入浸沒式冷卻解決方案。GIGABYTE可以輕鬆修改我們的標準伺服器產品,使其與浸沒式冷卻系統完全相容。GIGABYTE還設計了浸沒式冷卻POC(概念驗證)單元,用於測試和驗證。該設備與我們的2U規格伺服器完全相容。設備也可根據要求進行修改,以適應我們的其他外形尺寸(1U或4U)型號。

    了解更多:
    浸沒式液冷已成為ESG前瞻企業的首選
