GA-X79-UD7 (rev. 1.0)

Dòng bo mạch chủ GIGABYTE X79 được thiết kế để hợp nhất hiệu năng hoạt động nổi trội của PC với khả năng quản lý phần cứng linh động. Dựa trên chipset Intel® X79 Express mới nhất, hỗ trợ bộ xử lý LGA 2011 Intel® Core™ i7 mới nhất, GIGABYTE X79 giúp cho những ai muốn tự tay xây dựng một chiếc máy tính cho riêng mình đến một tầm cao mới.

GIGABYTE X79 series motherboards are the first to take advantage of the exclusive GIGABYTE 3D Power, an all new hardware and software-based Digital Power Engine for both the PWM and Memory that delivers unprecedented power delivery control.

All New Digital Power Control for the CPU and Memory
Utilizing a brand new Digital PWM controller, GIGABYTE's 3D Power features precise Auto Voltage Compensation to deliver a steady flow of power to the CPU and memory no matter the loading. This all new, all digital power system provides enthusiast users with exceptional control over the overclocking potential of their GIGABYTE X79 motherboard.
GIGABYTE is the first in the industry to utilize digital memory controllers for not only the Memory, but VTT and VSA, for real-time monitoring and adjusting. Digital memory control allows users to monitor and record DDR power and current in real-time while gaming, overclocking or at idle. Users can also set OVP (Over Voltage Protection) to safeguard your memory, adjust memory Load-line Calibration to fix memory vdrooping for a quicker response time and adjust memory PWM frequency on-the-fly.

	Users can now enjoy a fully interactive 3D utility that facilitates adjustment of the 3 dimensions that control the power delivery to your CPU and Memory: Voltage, Phase and Frequency. These parameters are crucial to how the digital PWM supplies power to critical areas of the motherboard and can help users quickly obtain the highest, most stable overclock.
	3D Power: Voltage Control Voltage parameters can be modified within 3D Power, including load line calibration the of CPU. By adjusting load line calibration, Vdrooping can be avoided, maintaining optimal voltages levels despite increasing current levels. OVP (over voltage protection) can also be adjusted to change default protection range of the CPU, memory controller, VTT and system memory.
	3D Power: Phase Control Users can calibrate OCP (Over Current Protection) for the CPU, integrated memory controller and system memory power levels. This allows the Phase control to deliver even more power to the system when needed.
	3D Power: Frequency Control GIGABYTE's digital PWM allows for adjustable frequency control via the International Rectifier (IR3567) PWM controller. 3D Power frequency control allows users to change the PWM controller frequency so that the CPU VRM can adjust power delivery speeds more quickly. Users can also adjust the PWM spectrum or maximum and minimum overall frequencies.

With a potential data bandwidth of up to 25GB/Sec and 256 Bits memory addressing, the Intel^® X79 platform offers unrivalled memory performance. GIGABYTE X79 series motherboards give you the ultimate performance for today's memory-intensive applications.

The GIGABYTE motherboard is fully configured to provide gamers with the latest Gen.3 PCI Express technology, delivering maximum data bandwidth for forthcoming discrete graphics cards.
* PCIe Gen. 3 is dependent on CPU and expansion card compatibility.

The GIGABYTE X79-UD7 delivers the industry's most scalable graphics platform, with support for both 4-way ATI CrossfireX™ and Nvidia SLI™. Providing 4 PCI Express 3.0 x16 connectivity, X79-UD7 delivers ultra smooth 3D rendering, blazing-fast frame rates and enhanced graphics capabilities for users wanting to get the highest level of graphics performance from their system.

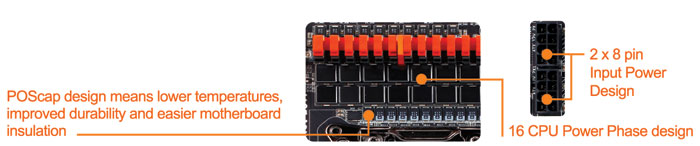

GIGABYTE X79 cho phép bạn ép xung nguồn CPU ở thời gian thực. Bo mạch chủ GIGABYTE X79-UD7 được trang bị tới 16 phase nguồn kèm 2 đầu nối nguồn phụ 8 pin. GIGABYTE X79-UD7 còn được trang bị tính năng độc đáo POScap, thiết kế này cách ly riêng VRM để việc ép xung dễ dàng hơn so với thiết kế truyền thống, trong khi vẫn cung cấp nguồn điện nhanh chóng và giữ nhiệt độ ở mức thấp. GIGABYTE OC-VRM được thiết kế đặc biệt để đón đầu các dòng CPU có hiệu suất đỉnh, nhiệt độ CPU thấp hơn, cấp nguồn ổn định và khả năng cấp nguồn nhanh chóng – Đây cũng là ý tưởng để phá vỡ kỷ lục BXL Intel® Core™ i7.

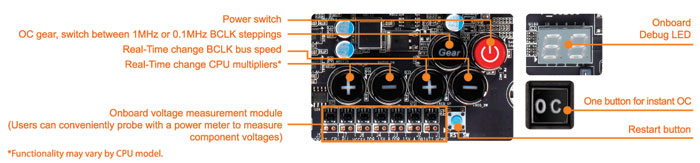

OC-Touch cho phép các overclocker nhận được hiệu năng hệ thống tốt nhất một cách nhanh chóng và dễ dàng. Nút OC-Touch trên bo mạch giúp cho các overclocker tự tay điều chỉnh các hệ số CPU, hệ số nhân và xung clock…tăng lũy tiến từ 1 MHz hoặc 0.1 MHz. Những thay đổi này có thể thực hiện theo thời gian thực, cho dù đang ở trong môi trường BIOS, DOS hay Windows thì cũng không cần phải khởi động lại. Vì vậy người sử dụng có thể nhanh chóng tinh chỉnh hệ thống và tìm ra tần số tối ưu dành cho CPU. Một nút OC phía sau bo mạch cho phép những người mới tập ép xung tự động tải các cấu hình đã được lập sẵn trước khi tiếp tục với OC-Touch để nhanh chóng tìm ra thông số tốt nhất của CPU. Một module đo điện áp trên bo mạch được tích hợp để hỗ trợ người sử dụng giám sát nguồn điện của các linh kiện.

OC-Dual BIOS features a unique back-panel BIOS switcher and LED indicator, allowing users to select one BIOS for normal use, and another for specifically designated for overclocking. This means that if your overclocking configuration suffers from instability, you can easily revert to your stable settings if needed. With OC-Dual BIOS, users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don't want to lose their original settings.

OC-PEG kèm 2 đầu cấp nguồn SATA để cung cấp tính ổn định khi sử dụng cấu hình đồ họa 3-way và 4-way. Mỗi đầu cấp nguồn sử dụng nguồn điện từ mỗi pha nguồn khác nhau của bộ nguồn, giúp cho việc ép xung đồ họa ổn định và tốt hơn. Các ngõ cấp nguồn độc lập cho khe PCIe giúp cải thiện việc ép xung card đồ họa đơn. Đối với 4-way CrossFireX™, người sử dụng phải cài đặt OC-PEG để tránh tình trạng quá dòng ở đầu cấp nguồn ATX 24 pin.

GIGABYTE X79 motherboards take advantage of the most comprehensive PCI Express data bus ever seen on a desktop PC platform. The Intel^® X79 platform integrates all PCI Express lanes in to the CPU, resulting in lower latency and even faster performance for the latest discrete GPU and multi-GPU configurations.

With 2 kinds data transfer mode, GIGABYTE Bluetooth 4.0 and WiFi Card providing spec 300 Mbps transfer rates, 802.11n supports the latest WiFi specifications for better signal coverage, and featuring the newest Bluetooth 4.0, you will not suffer from signal loss like before.

GIGABYTE X79 series motherboards feature GIGABYTE 333 Onboard Acceleration , a range of the latest technologies that are designed help speed up data transfer, including SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology and an unprecedented 3x USB power boost on all USB ports for more power hungry USB devices.

GIGABYTE X79 series motherboards feature ON/OFF Charge, a unique GIGAYTE technology which allows you not only to charge your iPhone, iPad or iPod Touch, but also allows you to Quick Charge it. As an added bonus, it can even be charged when your PC is turned off, so even if you forget to plug it into your charger after you've synced up your music, it will be fully charged when you need it.

* Due to certain mobile phone limitations, users may need to connect the mobile phone to their PC before the PC enters S4/S5 mode to enable a quick charge from non ON/OFF Charge USB ports.
Charging results may vary by model.

GIGABYTE X79 motherboards are equipped with the highest quality components that guarantee lower system temperatures, improved energy efficiency and enhanced stability for overclocking. GIGABYTE Ultra Durable™ 3 design features 2 ounces of copper for both the power and ground layers which dramatically lower system temperature. GIGABYTE's Ultra Durable™ 3 also features Japanese made solid capacitors, PowerPAK MOSFETs and Ferrite Chokes which combine to offer lower motherboard temperatures, less wasted power and extended product longevity.
