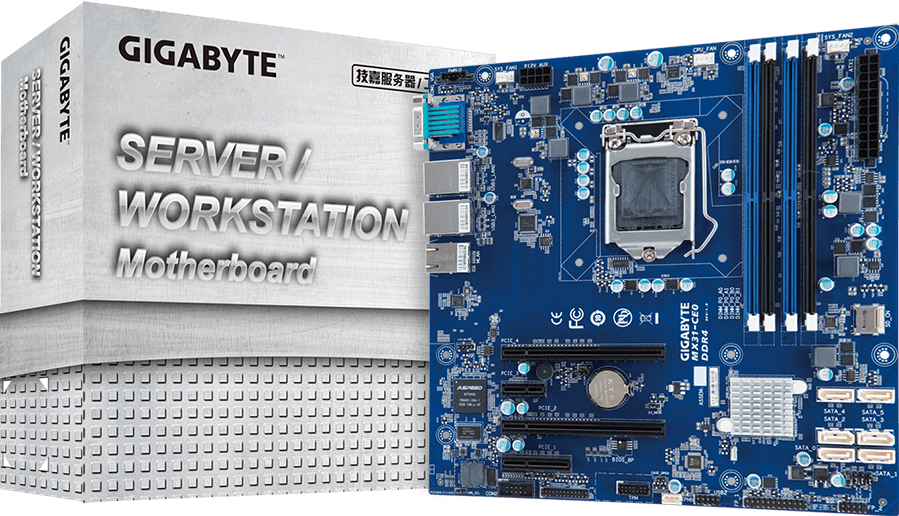

MX31-CE0
(rev. 1.0)
Discontinued
Intel® C232 chipset
- microATX form factor
- Intel® Xeon® processors E3-1200 V6/V5 product family
- Intel® C232 Express Chipset
- 4 x UDIMM slots, DDR4 2400MHz
- 2 x GbE LAN ports (Intel® I210 and I219LM)
- 6 x SATA III 6Gb/s
- 1 x Micro SD socket
- 4 x PCIe slots
* Semua bahan yang tersedia disini adalah hanya untuk referensi. GIGABYTE berhak merubah atau merevisi isi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
SPECIFICATIONS
Form Factor
microATX
244W x 244D (mm)
244W x 244D (mm)
CPU
Supports Intel® Xeon® processor E3-1200 V6/V5 product family
Supports 7th/ 6th Gen Intel® Core™ i3 processors, Intel® Celeron® processors, Intel® Pentium® processors
Socket
1 x LGA 1151
Chipset
Intel® C232 Express Chipset
Memory
4 x DIMM slots
Dual channel memory architecture
Supports 1.2V DDR4 memory
ECC UDIMM modules supported
Up to 64GB
Supported speeds: 2400/2133 MHz
Dual channel memory architecture
Supports 1.2V DDR4 memory
ECC UDIMM modules supported
Up to 64GB
Supported speeds: 2400/2133 MHz
LAN
2 x GbE LAN ports (Intel® I210 and I219LM)
1 x 10/100/1000 management LAN
1 x 10/100/1000 management LAN
Video
Integrated in Aspeed® AST2400
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Audio
-
NVMe
-
SAS
-
SATA
6 x SATA III 6Gb/s ports
RAID
Intel® SATA RAID 0/1/10/5
Expansion Slots
2 x PCIe x16 (Gen3 x8 bus) slot
1 x PCIe x4 (Gen3 x4 bus) slot 1 x PCIe x1 (Gen3 x1 bus) slot
1 x PCIe x4 (Gen3 x4 bus) slot 1 x PCIe x1 (Gen3 x1 bus) slot
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
6 x SATA III 6Gb/s ports
1 x Micro SD socket
1 x CPU fan header
2 x System fan headers
1 x USB 2.0 header
1 x Serial header (COM2)
1 x TPM header
1 x Front panel header
1 x JTAG BMC header
1 x Case open header
1 x BIOS recovery jumper
1 x ME recovery jumper
1 x ME update jumper
1 x SMBus selection jumper
1 x Clear CMOS jumper
1 x BIOS password jumper
1 x M3 mask jumper
1 x IPMB connector
1 x PMBus connector
1 x Buzzer
1 x 8-pin ATX 12V power connector
6 x SATA III 6Gb/s ports
1 x Micro SD socket
1 x CPU fan header
2 x System fan headers
1 x USB 2.0 header
1 x Serial header (COM2)
1 x TPM header
1 x Front panel header
1 x JTAG BMC header
1 x Case open header
1 x BIOS recovery jumper
1 x ME recovery jumper
1 x ME update jumper
1 x SMBus selection jumper
1 x Clear CMOS jumper
1 x BIOS password jumper
1 x M3 mask jumper
1 x IPMB connector
1 x PMBus connector
1 x Buzzer
Rear I/O
1 x Serial (COM1)
1 x VGA
3 x RJ45
4 x USB 3.0
1 x VGA
3 x RJ45
4 x USB 3.0
TPM
1 x TPM header with LPC interface
Optional TPM2.0 kit: CTM000
Optional TPM2.0 kit: CTM000
OS Supported
Windows Server 2012 R2 (x64)
Windows Server 2016
RHEL 7.2 (x64)
Ubuntu 12.04 LTS x64
Ubuntu 14.04 LTS x64
SUSE Linux Enterprise Server 11.4 x64
SUSE Linux Enterprise Server 12 x64
VMware 5.5 U3 (x64)
VMware 6.0 U1 (x64)
Windows Server 2016
RHEL 7.2 (x64)
Ubuntu 12.04 LTS x64
Ubuntu 14.04 LTS x64
SUSE Linux Enterprise Server 11.4 x64
SUSE Linux Enterprise Server 12 x64
VMware 5.5 U3 (x64)
VMware 6.0 U1 (x64)
Board Management
Aspeed® AST2400 management controller
Avocent® MergePoint IPMI 2.0 web interface:
- Network settings
- Network security settings
- Users control
- Services settings
- IPMI settings
- Sessions control
- LDAP settings
- Power control
-Voltages, fans and temperatures monitoring
- System event log
- Events management (platform events, trap settings, email settings)
- Serial Over LAN
- vKVM & vMedia (launch, configuration)
PSU Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x 8-pin ATX 12V power connector
Operating Properties
Operating temperature: 0°C to 40°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Retail Packaging Content
1 x MX31-CE0
1 x I/O shield
1 x Quick start guide
2 x SATA III 6Gb/s cables
Box dimensions: 321 x 308.5 x 78.5 mm
1 x I/O shield
1 x Quick start guide
2 x SATA III 6Gb/s cables
Box dimensions: 321 x 308.5 x 78.5 mm
Bulk Packaging Content
10 x MX31-CE0
10 x I/O shields
Carton dimensions: 600 x 386 x 368 mm
10 x I/O shields
Carton dimensions: 600 x 386 x 368 mm
Reference Numbers
Retail: 9MX31CE0MR-00
Bulk: 9MX31CE0NR-00
Bulk: 9MX31CE0NR-00
* Semua bahan yang tersedia disini adalah hanya untuk referensi. GIGABYTE berhak merubah atau merevisi isi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
SUPPORT
Driver
BIOS
Utilitas
Firmware
QVL
- All
- All
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Ubuntu 14.04 LTS x64
- Ubuntu 12.04 LTS x64
- SLES 12 x64
- SLES 11.4 x64
- RHEL 7.2 x64
Chipset
Chipset
Versi
Ukuran
Tanggal
Intel® INF Driver
Version : 10.1.1.42
3.06 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
Intel® Management Engine Driver
Version : 11.6
274.06 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
LAN
LAN
Versi
Ukuran
Tanggal
Intel® LAN Driver and Utility
Version : 22.1
322.42 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
Intel® LAN Driver and Utility
Version : 22.1
322.42 MB
Mar 21, 2017
Sistem Operasi: Ubuntu 14.04 LTS x64,RHEL 7.2 x64,Ubuntu 12.04 LTS x64,SLES 11.4 x64,SLES 12 x64
SATA RAID
SATA RAID
Versi
Ukuran
Tanggal
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 4.5.0.1335
7.38 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit
Intel® Rapid Storage Technology enterprise (Intel® RSTe)
Version : 4.5.0.1335
19.12 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit
Intel® SATA Preinstall driver
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
(For AHCI / RAID Mode)
Note: Windows setup to read from USB devices
Version : 4.6.0.1085
7.41 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2016 64bit
Intel® Rapid Storage Technology enterprise (Intel® RSTe)
Version : 4.6.0.1085
19.4 MB
Mar 21, 2017
Sistem Operasi: Windows Server 2016 64bit
BIOS
Deskripsi
Versi
Ukuran
Tanggal
Security update for 2019.4 Intel Platform Update (IPU)
Update microcode:
CPU ID: 506E3, Microcode Version: 0x000000D6
CPU ID: 906E9, Microcode Version: 0x000000CA
Update microcode:
CPU ID: 506E3, Microcode Version: 0x000000D6
CPU ID: 906E9, Microcode Version: 0x000000CA
Version : R15
14.47 MB
Jan 10, 2020
1. Upgrade ASPEED VBIOS update to v1.09.0
2. Upgrade microcode for NTEL SA-00233
2. Upgrade microcode for NTEL SA-00233
Version : R14
14.46 MB
Aug 19, 2019
Warning:
Karena flash BIOS sangat beresiko, jika Anda tidak mengahadapi masalah dengan versi BIOS yang sekarang, kami merekomendasikan Anda tidak melakukan flash BIOS. Untuk melakukannya, lakukan dengan cermat. flash BIOS yang tidak sempurna akan mengakibatkan kegagalan sistem.
What is a BETA?
BETA menggambarkan bahwa versi terbaru belum stabil sepenuhnya dan mungkin tidak memliki semua fitur yang ada pada produk final. Selama masa ini kami akan merilis fitur baru dan mendapatkan masukan dari pelanggan agar dapat memastikan memberikan pengalaman yang terbaik.
Karena flash BIOS sangat beresiko, jika Anda tidak mengahadapi masalah dengan versi BIOS yang sekarang, kami merekomendasikan Anda tidak melakukan flash BIOS. Untuk melakukannya, lakukan dengan cermat. flash BIOS yang tidak sempurna akan mengakibatkan kegagalan sistem.
What is a BETA?
BETA menggambarkan bahwa versi terbaru belum stabil sepenuhnya dan mungkin tidak memliki semua fitur yang ada pada produk final. Selama masa ini kami akan merilis fitur baru dan mendapatkan masukan dari pelanggan agar dapat memastikan memberikan pengalaman yang terbaik.
- All
- All
- Windows Server 2019
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows Server 2008 R2 64bit
- Linux
Utilitas
Deskripsi
Versi
Ukuran
Tanggal
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
Sistem Operasi: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM CLI
Version : 1.00
125.66 MB
Jul 31, 2017
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2008 R2 64bit,Windows Server 2012 R2 64bit,Windows Server 2016 64bit
Firmware
Manual
Deskripsi
Versi
Ukuran
Tanggal
Deskripsi
Versi
Ukuran
Tanggal
QVL Support List
Version : 1.0
0.16 MB
Nov 19, 2018
Server CPU QVL for MX31-CE0
Kaby Lake CPU (2018/Q4)
Kaby Lake CPU (2018/Q4)
