B550M AORUS PRO AX (Rev. 1.1)

AMD B550 晶片組
特色重點產品規格支援與下載新聞/獎項銷售據點

特色重點

極致的供電設計
無與倫比的性能
先進的散熱解決方案
內建新世代傳輸介面
高傳真音效系統
終極美學概念
超耐久
技嘉BIOS和應用程式
極致的供電設計
無與倫比的性能
先進的散熱解決方案
內建新世代傳輸介面
高傳真音效系統
終極美學概念
超耐久
技嘉BIOS和應用程式
1
DisplayPort
2
HDMI
3
Q-Flash Plus按鈕
4
2.5 GbE 乙太網路
5
USB 3.2 Gen2 Type-C™
6
AMD WiFi 6E 802.11ax & BT 5.2
7
超耐久™ PCIe插槽防護裝甲
  1. PCIe 4.0 Slot
  2. Running 1 x16
8
AMP-UP音效設計
  1. ALC 1220音效控制晶片
  2. 音效雜訊阻隔線
  3. 高階音效電容
9
RGB FUSION 2.0
  1. 2組數位(可控制式)LED燈條電源插座
  2. 3組RGB LED燈條插座
10
10+2相聯動式數位電源搭配DrMOS設計
  1. 50安培 DrMOS
  2. 頂級電感及電容用料
  3. 6層電路板
  4. 2倍銅電路板
11
先進散熱設計
  1. 加大散熱器表面積
  2. 5 W/mK LAIRD 導熱墊
12
支援第3代AMD Ryzen™系列處理器
13
實心針電源連接器
  1. 24 針ATX電源連接器
  2. 8pin ATX 12V電源接頭
14
前置 USB 3.2 Gen1 Type-C™
15
2組M.2介面
1. 22110 M.2並搭載散熱裝甲
  1. PCIe 4.0 M.2 插槽
  2. 支援NVMe PCIe 4.0/3.0 x4 和SATA模式(直出於CPU)
2. 2280 M.2
  • 支援NVMe PCIe 3.0 x4 和SATA模式(直出於晶片組)
    • 16

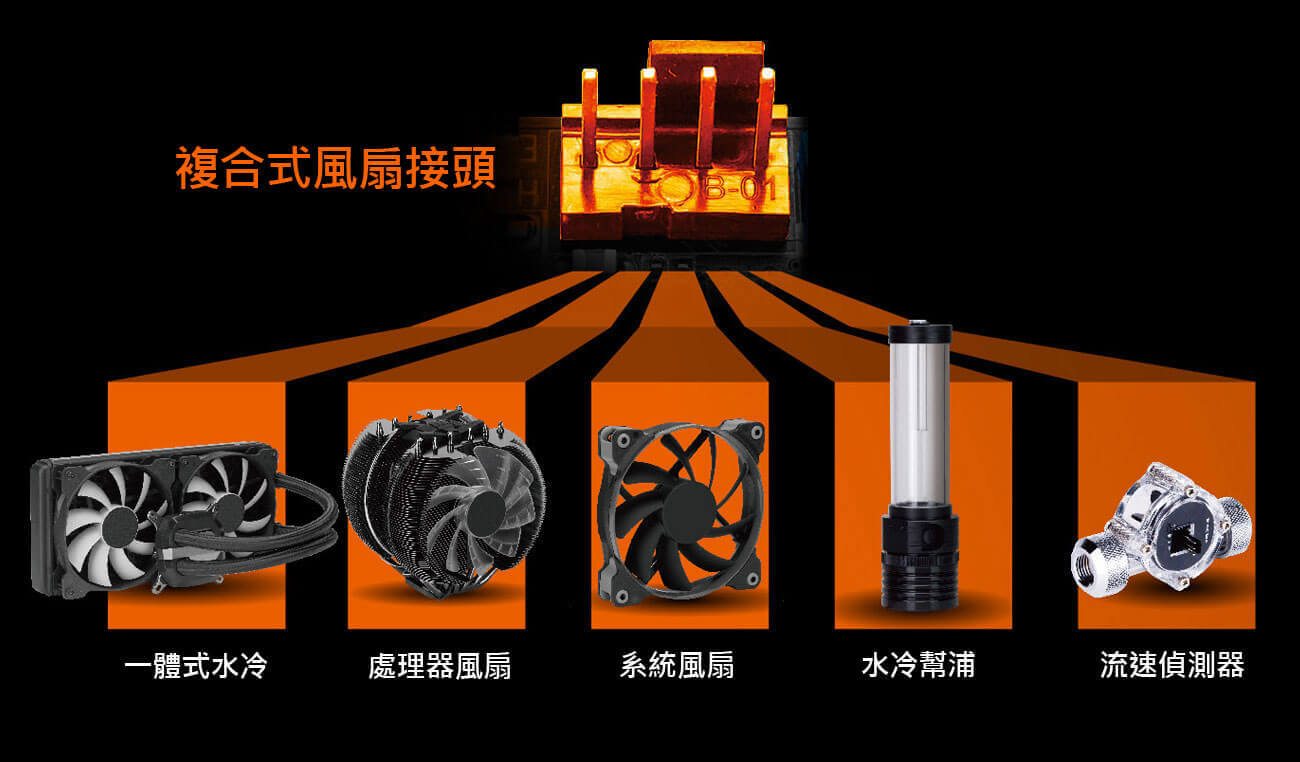

    Smart Fan 5 + FAN STOP
    1. 內建5組風扇/水冷接頭
    2. 內建6組溫度感應器
    AMD StoreMI 技術
    技嘉B550主機板搭配AMD StoreMI技術，將激發您電腦的最大潛力。AMD StoreMI加快了傳統儲存裝置的的效能以縮短電腦啟動時間並強化使用者的整體體驗。 這款簡單易用的應用程式可以將SSD固態硬碟的速度與HDD傳統硬碟的高容量整合成單一儲存裝置，並提高讀/寫速度，提供媲美SSD固態硬碟的效能，讓電腦的儲存效能大幅提升，立即化身為高效能系統。

    • 整合固態硬碟及傳統硬碟，讓電腦操作體驗更為快速、順暢與簡單
    • 從系統開機到開啟應用程式，全面提升電腦的回應速度
    • 不需額外成本便能讓單一磁碟兼具固態硬碟的效能與傳統硬碟的容量
    • 智慧學習機制能記錄使用者的電腦操作模式，加速關鍵檔案讀取速度

    詳細資訊請參考AMD官方網頁: https://www.amd.com/zh-hant/technologies/store-mi
    極致的供電設計
    為了完整支援第3代AMD Ryzen™ 處理器，B550主機板搭載包括全數位、多相設計等優質規劃的極致電源供應設計。經過無數的實驗和測試，技嘉B550主機板是專為電腦效能追求者和遊戲玩家設計的頂尖之作。技嘉永不妥協，不停向前，以成就更高的產品品質。
    電源設計
    2倍銅電路板
    數位PWM
    電晶體
    全固態電容
    處理器電源插槽
    10*+2相全數位聯動式數位電源
    • 數位PWM控制晶片為處理器提供精準的電力。
    • 搭載10+2相50A DrMOS電晶體可穩定為處理器供電，具有最高600 安培電流處理能力。
    • 全固態電容設計改善了暫態響應，讓電壓震盪降到最低。
    • 24+8實心針腳處理器
    主機板採用10+2相聯動式數位電源設計，包括數位PWM控制晶片、DrMOS電晶體及高品質亞鐵鹽芯電感元件。這款100％數位的電源供應可精準地提供主機板上各個關鍵零組件所需的穩定電力，讓玩家進一步榨出第3代AMD Ryzen™ 處理器的極致效能。

    *5+5 相並聯電源設計
    1. 數位PWM控制器
    2. 10+2相聯動式數位電源搭配50安培DrMOS設計
    3. 全固態電容
    4. 8實心針腳處理器
    技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。
    無與倫比的效能
    技嘉深切瞭解消費者追求更好電腦效能的心永無止境。所以我們努力研發我們的產品，以協助消費者實現這個目標。B550系列主機板搭載最佳化的線路設計，以提升效能、強化的讀寫速度、節省工作時間並提高效率。此外預先採用支援PCIe 4.0的關鍵零組件，可使B550主機板進一步擁有未來升級的潛力。
    記憶體佈線設計
    PCIe 4.0
    硬體設計
    2組 M.2
    PCIe 4.0/3.0
    1. 1組PCIe 4.0插槽
    增強型PCIe 4.0 x16/x8/x4* 插槽，阻抗更低
    *實際支援狀況取決於處理器
    2. M.2 PCIe 4.0 插槽
    低阻抗PCIe 4.0 x4 M.2 插槽
    *本產品使用PCIe 4.0 等級高品質用料，實際支援狀況會依硬體配置有所差異
    M.2 + M.2

    連續讀取速度: 6560 MB/s
    連續寫入速度: 6669 MB/s
    支援2個NVMe SSD建構RAID 0磁碟陣列
    將Gen4 x4 + Gen3 x4 NVMe PCIe SSD的效能發揮到極致
    B550 AORUS主機板提供業界最佳的NVMe儲存裝置相容性，為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外，AORUS獨特的線路設計，可以支援2個NVMe固態硬碟建構RAID 0磁碟陣列，讓系統的讀取速度高達6560 MB/s (Sequential Read測試項目)，讓AORUS主機板成為極致效能電腦獨一無二的選擇。
    先進的散熱解決方案
    整合廣受媒體好評的散熱模組和M.2散熱裝甲設計，讓這片主機板在外觀設計和散熱性能之間達到完美平衡，B550主機板即使在高負載運作，都能維持MOSFET及M.2 SSD的酷冷，避免出現過溫降速的情況。讓發燒友、超頻玩家和專業遊戲玩家體驗低溫高效且穩定的系統效能 。
    Thermal Solution
    Thermal Guard
    Smart Fan5
    1. 預載一體式I/O擋板
    2. 加大散熱器表面積
    3. M.2散熱裝甲設計
    AORUS M.2散熱鰭片裝甲
    完美發揮M.2 NVMe 固態硬碟的極致效能
    對於新推出的超快速PCIe 4.0固態硬碟來說，因為高溫運作而影響性能是不被允許的，所以管理良好的散熱效果能對於高效能Gen 4 NVMe 固態硬碟尤其重要。技嘉主機板獨特的的M.2散熱鰭片設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。
    溫度上升會導致效能下降
    內建新世代傳輸介面
    高階產品總是需要為未來的規格最好準備，讓您的系統能夠與最新技術保持同步。 B550 提供所有下一代網絡，儲存和WIFI連接，讓您更快速上手。
    2.5G LAN
    AMD WIFI 6E 802.11ax
    USB Type-C™
    HDMI
    內建 2.5GbE 乙太網路

    比千兆網路快兩倍以上的速度
    採用2.5G乙太網路提供高達2.5 Gbps的網路傳輸速度，相較於一般的千兆乙太網路，傳輸速度至少快2倍，為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。 支持Multi-Gig技術，透過RJ-45乙太網路介面，不需更換線材，便能相容於10/100/1000 / 2500Mbps等網路速度。


    HDMI 2.1 支援 4K/60P/21:9/HDCP 2.3 規格
    HDMI 2.1, 可向下相容於HDMI 2.0/ 1.4, 提供高達 48 Gb/s 傳輸頻寬– 這樣的傳輸頻寬及速度幾近於上一代規範的兩倍。 而頻寬大幅提昇的優勢，不但讓使用者可以同時傳輸多個串流影音，更能支援21：9這個原生電影拍攝比例的螢幕輸出以及支援HDR和HDCP 2.3，提供使用者最佳的視覺體驗。
    Note: Only New Gen AMD Ryzen™ with Radeon™ Graphics processors support displaying function.
    高傳真音效
    對於遊戲玩家來說，音質對於遊戲體驗絕對重要。 B550主機板採用高階音效電容，讓整體的音質表現更加豐富。這些優質的用料，搭配獨家AMP-UP Audio技術，為追求完美音質的發燒友及玩家，提供最佳整合型音效的解決方案。


    高階音效處理電容
    技嘉主機板採用最高品質的高階音效處理電容，這些專業的音效處理電容提供最高品質的音效解析能力及聲音延展擴大效果，為專業遊戲玩家創造最逼真的音效體驗。
    音效雜訊隔絕設計
    為了強化靜電防護並避免音效失真，技嘉主機板內建噪音隔絕設計，透過主機板內建的模擬感應元件設計，降低主機板上潛在的靜電傷害。
    終極美學概念
    B550 主機板支援RGB FUSION 2.0應用程式，讓玩家可以控制主機板內建LED及外接燈條的燈光效果。並透過RGB FUSION 2.0應用程式控制或同步其他具有RGB或可編程數位LED燈的周邊裝置，創造出具有個人風格的效果，讓電腦系統更時尚。
    RGB FUSION 2.0
    RGB FUSION 軟體
    RGB FUSION APP
    多區多彩展示設計
    技嘉主機板提供比以往產品更多的可客製化LED燈，讓玩家擁有更全面的LED燈控制權，以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0 應用程式，玩家以依據自己的需求及喜好，控制主機板上的所有LED燈。
    備註: 燈光呈現僅為模擬展示，實際效果則依型號不同而有所差異。
    透過內建操作簡易的直覺式介面， RGB Fusion 2.0 提供更好的燈效調整解決方案，讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置，玩家可以個人化自己的電競主機，除了可以充分展現個人風格，更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外，最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動，為您帶來最具沉浸感受的遊戲體驗。
    輕鬆一按立即同步
    依據個人需要進行進階控制

    技嘉RGB Fusion APP
    閃閃動人的燈光展示只是電腦改裝的方式之一，若能讓它進化成為一個藝術作品，將更能成為眾人欣羨的焦點。在技嘉RGB Fusion APP的加持下，玩家可監控並調整主機板的燈光變化。技嘉RGB Fusion APP可以讓玩家更輕鬆地透過手持裝置一手掌控電競主機的燈光變化，就像透過鍵盤、滑鼠控制電腦程式調校一樣精準。
    超耐久
    技嘉主機板的耐用性和高品質的製造工藝廣受好評。 當然我們也將這樣的好技術使用在B550主機板身上。仔細審視這片主機板，您除了可以找到各種最好的組件，更能看到我們特別針對每一個插槽進行強化，使這片主機板的每個部件都為堅固耐用做出完美的詮釋。
    PCIE 強化裝甲
    實心針腳
    Q-Flash Plus
    超耐久™ PCIE插槽防護裝甲
    業界領先的超耐久™ PCIe插槽防護裝甲
    技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計，可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。
    實心針腳電源接頭設計
    AORUS B550 系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。
    實心針腳電源連接器設計的優勢
    1. 電力傳輸接觸面積更大有效降低阻抗。
    2. 金屬量提昇能承受更高的電流及廢熱。
    3. 耐用度及使用壽命都大幅提昇。
    Q-Flash Plus
    無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS
    技嘉BIOS和應用程式
    好的軟體搭配完美的硬體設計協同運作，才能創造出絕佳的使用體驗。B550主機板附贈多款實用且易於操作的軟體，幫助玩家更精準地掌控主機板及系統的各項運用。
    BIOS
    APP Center
    Easy Tune
    @BIOS
    System Information Viewer
    BIOS
    全新使用者介面設定
    全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
    我的最愛選單
    將常用項目新增到我的最愛選單中以便快速搜尋及設定。
    儲存裝置信息
    顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
    設定變更提醒
    在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。
    圖型化Load Line電壓負載校正曲線
    透過直覺的曲線圖，清楚地顯示每個負載線校準設定。
    APP CENTER
    技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。 透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。
    EasyTune™
    技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。
    @BIOS
    技嘉@BIOS是一個在Windows 作業系統下執行BIOS 更新的工具，透過操作簡單且外型美觀的圖形化操作介面，讓您無痛升級技嘉主機板BIOS。@BIOS 可以讓您選擇自動從技嘉伺服器下載最新的BIOS，或者直接更新您存在電腦或外接裝置的最新BIOS。@BIOS 也可以讓您備份原本的BIOS成獨立的檔案，並在需要時將BIOS還原到先前版本。
    System Information Viewer
    技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
    XSplit Gamecaster + Broadcaster: 隨時直播你的精彩遊戲片段
    技嘉主機板搭載全球知名電競直播軟體XSplit Gamecaster + Broadcaster，只要單鍵設定，就能輕鬆將你的對戰實況上傳Twitch。XSplit Gamecaster全方位整合社群軟體，簡單直覺的使用介面，讓你一邊即時對話，一邊與玩家分享遊戲實況，隨時隨地向全世界直播精彩對戰時刻，打造專屬於你的個人專屬主播台。

    * 免費XSplit Gamecaster + Broadcaster Premium高級會員權限(一年)

    More

    * HDMI、HDMI High-Definition Multimedia Interface、HDMI 商業外觀及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
    * 實際出貨規格及產品外觀依各國家地區可能有所不同，我們誠摯的建議您與當地的經銷商或零售商確認目前販售的產品規格及樣式。
    * 產品顏色可能會因拍照光線誤差或螢幕設定而與實際產品有所差異。
    * 我們會盡力提供正確與完整的資料於網頁上，並保留更動、修正頁面資訊的權利，恕不另行通知。
