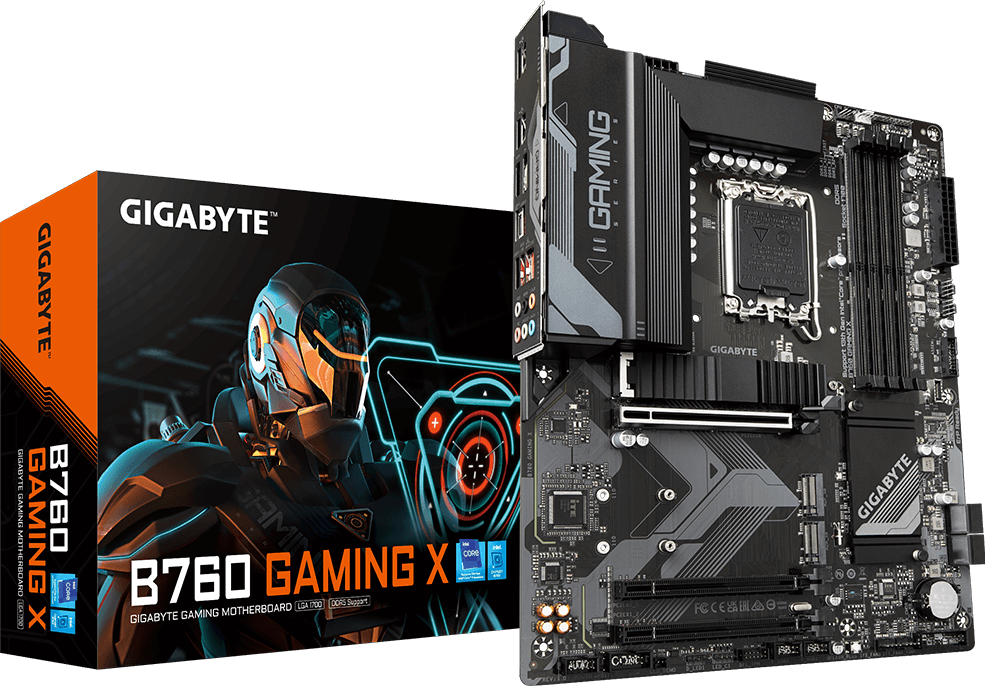

B760 GAMING X (Rev. 1.0)

Intel® B760 晶片組
特色重點產品規格支援與下載銷售據點

產品規格

  • 中央處理器(CPU)
    1. LGA1700 插槽，支援第十四代、第十三代及第十二代Intel® Core™、Pentium® Gold 及 Celeron® 處理器
    2. L3快取記憶體取決於CPU
    (詳細支援列表請參考 "CPU 支援列表")
  • 晶片組
    1. Intel® B760 高速晶片組
  • 記憶體
    1. 支援DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s
    2. 4個DDR DIMM插槽，最高支援到256 GB (單一插槽支援64 GB容量)
    3. 支援雙通道記憶體技術
    4. 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
    5. 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
    6. 支援Extreme Memory Profile (XMP)記憶體
    (CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。)
  • 顯示功能
  • 內建於有顯示功能的處理器-支援Intel® HD Graphics：
    1. 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
      * 支援DisplayPort 1.2版本及HDCP 2.3。
    2. 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
      * 支援HDMI 2.1版本及HDCP 2.3。
      ** 僅支援兼容於原生HDMI 2.1 TMDS規範的接口
    (顯示功能所支援的規格將因使用的CPU而有差異。)
  • 音效
    1. 內建Realtek® 音效晶片
    2. 支援High Definition Audio
    3. 支援2/4/5.1/7.1聲道
    4. 支援S/PDIF輸出
      * 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
  • 網路
    1. 內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
  • 擴充槽
  • 內建於CPU：
    1. 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格(PCIEX16)
      * PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。
    內建於晶片組：
    1. 2個PCI Express x16插槽，支援PCIe 3.0及x1運作規格(PCIEX1_1、PCIEX1_2)
  • 儲存裝置介面
  • 內建於CPU：
    1. 1個M.2插座(支援Socket 3，Mkey，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2A_CPU)
    內建於晶片組：
    1. 2個M.2插座(支援Socket 3，Mkey，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2P_SB、M2M_SB)
    2. 4個SATA 6Gb/s插座
    SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
  • USB
  • 內建於晶片組：
    1. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板 內USB插座接出
    2. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
    3. 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 1
    4. 3個USB 3.2 Gen 1連接埠(1個在後方面板，2個需經由排線從主機板 內USB插座接出)
    5. 1個USB 2.0/1.1連接埠在後方面板
    內建於晶片組+2個USB 2.0 Hub：
    1. 8個USB2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機內USB插座接出)
  • 內接插座
    1. 1個24-pin ATX主電源插座
    2. 1個8-pin ATX 12V電源插座
    3. 1個CPU風扇插座
    4. 1個CPU風扇/水冷幫浦插座
    5. 3個系統風扇插座
    6. 1個系統風扇/水冷幫浦插座
    7. 2個可編程LED燈條電源插座
    8. 2個RGB LED燈條電源插座
    9. 3個M.2 Socket 3插座
    10. 4個SATA 6Gb/s插座
    11. 1個前端控制面板插座
    12. 1個前端音源插座
    13. 1個S/PDIF輸出插座
    14. 1個USB Type-C®插座，支援USB 3.2 Gen 2
    15. 1個USB 3.2 Gen 1插座
    16. 2個USB 2.0/1.1插座
    17. 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
    18. 1個串列埠插座
    19. 1個Q-Flash Plus按鈕
    20. 1個系統重置針腳
    21. 1個清除CMOS資料針腳
  • 後方面板裝置連接插座
    1. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)
    2. 1個USB Type-C®連接埠，支援USB 3.2 Gen 1
    3. 1個USB 3.2 Gen 1連接埠
    4. 5個USB 2.0/1.1連接埠
    5. 1個DisplayPort插座
    6. 1個HDMI插座
    7. 1個RJ-45埠
    8. 6個音源接頭
  • I/O控制器
    1. iTE® I/O 控制晶片
  • 硬體監控
    1. 電壓偵測
    2. 溫度偵測
    3. 風扇轉速偵測
    4. 水冷系統流速偵測
    5. 風扇故障警告
    6. 智慧風扇控制
      * 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
  • BIOS
    1. 1個256 Mbit flash
    2. 使用經授權AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • 附加工具程式
    1. 支援GIGABYTE Control Center (GCC)
      * GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依 主機板的規格而不同。
    2. 支援Q-Flash
    3. 支援Q-Flash Plus
  • 附贈軟體
    1. Norton® Internet Security (OEM 版本)
    2. LAN bandwidth management software
  • 作業系統
    1. 支援Windows 11 64-bit
    2. 支援Windows 10 64-bit
  • PCB規格
    1. ATX規格；30.5公分x 24.4公分
  • 中央處理器(CPU)
    1. LGA1700 插槽，支援第十四代、第十三代及第十二代Intel® Core™、Pentium® Gold 及 Celeron® 處理器
    2. L3快取記憶體取決於CPU
    (詳細支援列表請參考 "CPU 支援列表")
  • 晶片組
    1. Intel® B760 高速晶片組
  • 記憶體
    1. 支援DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s
    2. 4個DDR DIMM插槽，最高支援到256 GB (單一插槽支援64 GB容量)
    3. 支援雙通道記憶體技術
    4. 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
    5. 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
    6. 支援Extreme Memory Profile (XMP)記憶體
    (CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。)
  • 顯示功能
  • 內建於有顯示功能的處理器-支援Intel® HD Graphics：
    1. 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
      * 支援DisplayPort 1.2版本及HDCP 2.3。
    2. 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
      * 支援HDMI 2.1版本及HDCP 2.3。
      ** 僅支援兼容於原生HDMI 2.1 TMDS規範的接口
    (顯示功能所支援的規格將因使用的CPU而有差異。)
  • 音效
    1. 內建Realtek® 音效晶片
    2. 支援High Definition Audio
    3. 支援2/4/5.1/7.1聲道
    4. 支援S/PDIF輸出
      * 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
  • 網路
    1. 內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)
  • 擴充槽
  • 內建於CPU：
    1. 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格(PCIEX16)
      * PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。
    內建於晶片組：
    1. 2個PCI Express x16插槽，支援PCIe 3.0及x1運作規格(PCIEX1_1、PCIEX1_2)
  • 儲存裝置介面
  • 內建於CPU：
    1. 1個M.2插座(支援Socket 3，Mkey，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2A_CPU)
    內建於晶片組：
    1. 2個M.2插座(支援Socket 3，Mkey，type 22110/2280 PCIe 4.0 x4/x2 SSD)(M2P_SB、M2M_SB)
    2. 4個SATA 6Gb/s插座
    SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10
  • USB
  • 內建於晶片組：
    1. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板 內USB插座接出
    2. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
    3. 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 1
    4. 3個USB 3.2 Gen 1連接埠(1個在後方面板，2個需經由排線從主機板 內USB插座接出)
    5. 1個USB 2.0/1.1連接埠在後方面板
    內建於晶片組+2個USB 2.0 Hub：
    1. 8個USB2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機內USB插座接出)
  • 內接插座
    1. 1個24-pin ATX主電源插座
    2. 1個8-pin ATX 12V電源插座
    3. 1個CPU風扇插座
    4. 1個CPU風扇/水冷幫浦插座
    5. 3個系統風扇插座
    6. 1個系統風扇/水冷幫浦插座
    7. 2個可編程LED燈條電源插座
    8. 2個RGB LED燈條電源插座
    9. 3個M.2 Socket 3插座
    10. 4個SATA 6Gb/s插座
    11. 1個前端控制面板插座
    12. 1個前端音源插座
    13. 1個S/PDIF輸出插座
    14. 1個USB Type-C®插座，支援USB 3.2 Gen 2
    15. 1個USB 3.2 Gen 1插座
    16. 2個USB 2.0/1.1插座
    17. 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
    18. 1個串列埠插座
    19. 1個Q-Flash Plus按鈕
    20. 1個系統重置針腳
    21. 1個清除CMOS資料針腳
  • 後方面板裝置連接插座
    1. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)
    2. 1個USB Type-C®連接埠，支援USB 3.2 Gen 1
    3. 1個USB 3.2 Gen 1連接埠
    4. 5個USB 2.0/1.1連接埠
    5. 1個DisplayPort插座
    6. 1個HDMI插座
    7. 1個RJ-45埠
    8. 6個音源接頭
  • I/O控制器
    1. iTE® I/O 控制晶片
  • 硬體監控
    1. 電壓偵測
    2. 溫度偵測
    3. 風扇轉速偵測
    4. 水冷系統流速偵測
    5. 風扇故障警告
    6. 智慧風扇控制
      * 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
  • BIOS
    1. 1個256 Mbit flash
    2. 使用經授權AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • 附加工具程式
    1. 支援GIGABYTE Control Center (GCC)
      * GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依 主機板的規格而不同。
    2. 支援Q-Flash
    3. 支援Q-Flash Plus
  • 附贈軟體
    1. Norton® Internet Security (OEM 版本)
    2. LAN bandwidth management software
  • 作業系統
    1. 支援Windows 11 64-bit
    2. 支援Windows 10 64-bit
  • PCB規格
    1. ATX規格；30.5公分x 24.4公分

* HDMI、HDMI High-Definition Multimedia Interface、HDMI 商業外觀及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
* 產品規格會依各國家地區出貨而有所變動，應以各地實際出貨狀況為準。誠摯建議與當地經銷商或零售商確認最新產品販售規格。
* 以上產品之規格、圖片及其他資訊僅供參考，如與實際產品有任何不相符之處，應以實際產品為準。技嘉科技保留在任何時間做出修改之權利。對任何因使用上述資料而引致之損失，技嘉科技概不承擔任何責任。
* 本產品所標示之各項效能表現為各晶片廠商或各制定介面官方組織所提出的最大理論值，實際效能可能因規格及設備而有所不同。
* 本文中所使用之各項商標及企業識別圖示，均為其合法所有人之財產。
* 基於PC基本架構，有部分記憶體空間須留作系統用途，故所偵測到之記憶體大小會比實際上較少。
