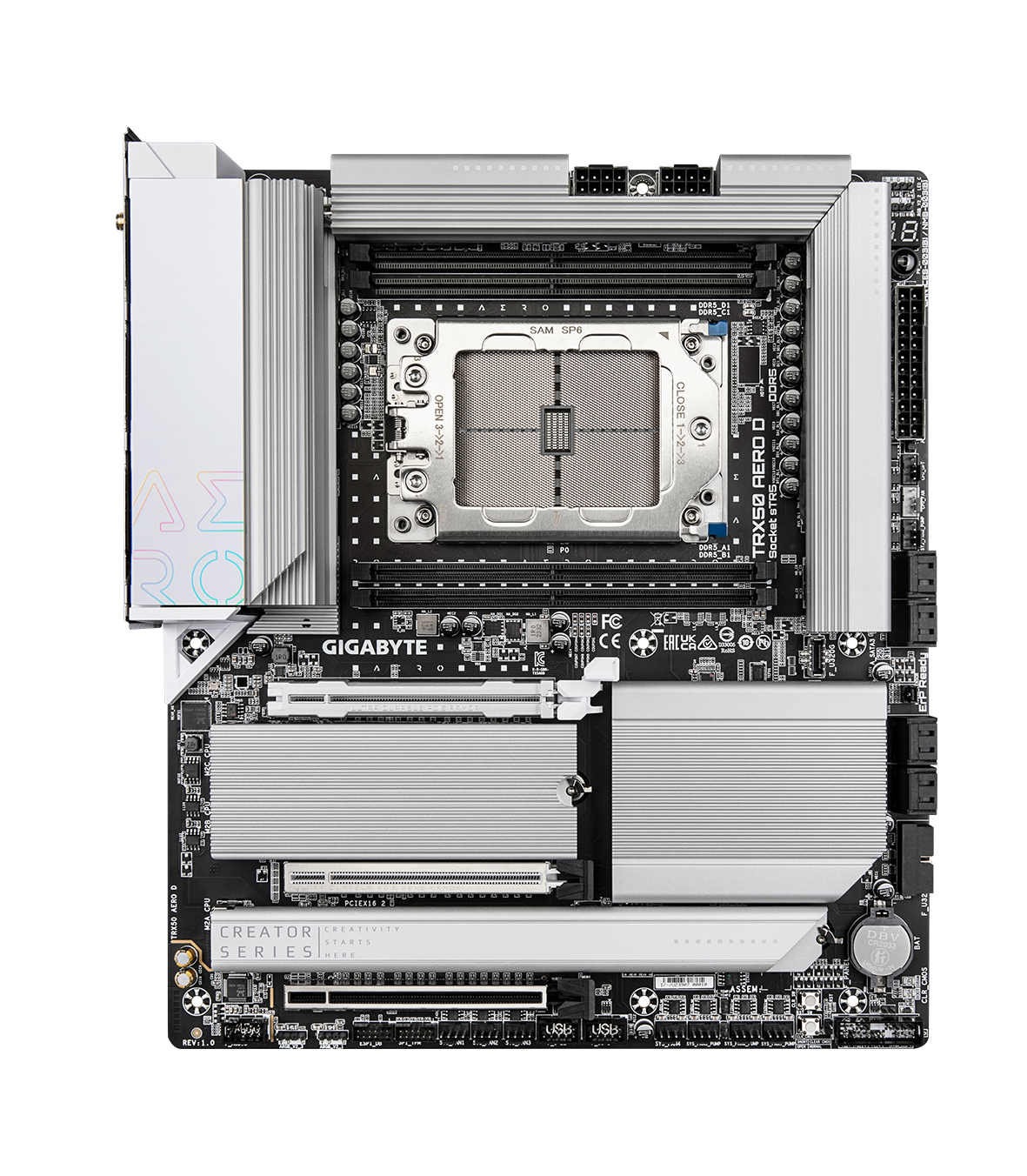

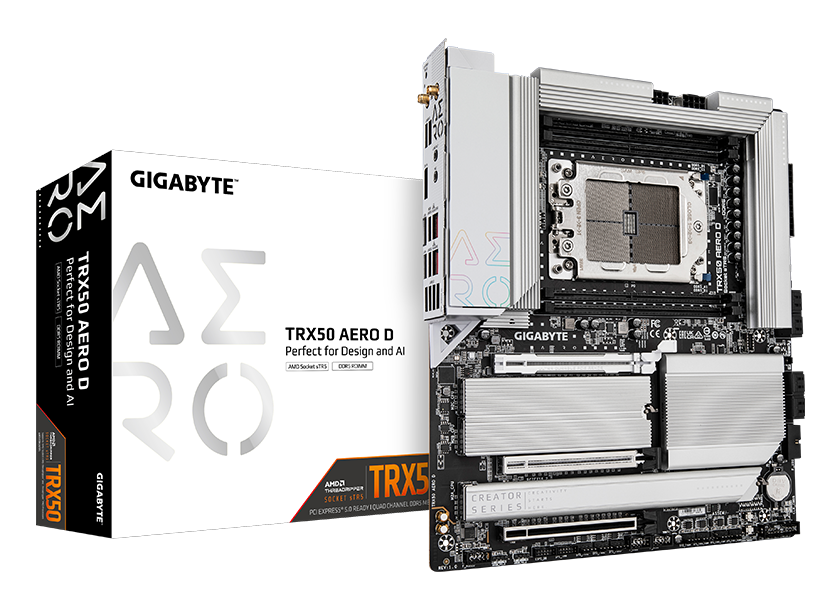

TRX50 AERO D
AI ERA MOTHERBOARD
HEDT motherboard designed for AI, content creation scientific computing
Key Features
- 支援 AMD Ryzen™ Threadripper™ PRO 7000系列/ Ryzen™ Threadripper™ 7000系列處理器
- 無與倫比的性能 : 16+8+4相數位電源解決方案
- 四通道DDR5 : 4組SMD架構R-DIMMs記憶體插槽，支援AMD EXPO™ 和Intel® XMP記憶體模組
- VRM Thermal Armor Advanced及 M.2 Thermal Guard 強化整體散熱
- 終極擴充性: 3組PCIe x16 插槽支援多顯示及4組PCIe x4 M.2 插槽
- 未來連接性: 雙USB4® Type-C接口
- 高速網路 : 內建10GbE + 2.5GbE 雙網路及 Wi-Fi 7無線網路
- PCIe UD Slot X：提供顯示卡10倍承重強度的PCIe 5.0 x16插槽
- EZ-Latch Click：免鎖螺絲設計的M.2散熱器
- EZ-Latch Plus：快拆裝設計的M.2插槽
- 搭載DTS : X® Ultra技術的高傳真音效 : ALC4080+ALC897 CODEC
- UC BIOS：以使用者為中心的直覺式使用者體驗，搭載快速存取功能
OVERVIEW
Performance
Thermal
Connectivity
DIY Friendly
-
16+8+4 Phases Digital VRM
- 108A Smart Power Stage
- 12 Layer PCB
- PCIe 5.0 Ready Low Loss PCB
- 2X Copper PCB
-
Full-length PCIe slots
- 1 x PCIe 5.0 x16 with PCIe UD Slot X
- 1 x PCIe 5.0 x16 Slot
- 1 x PCIe 4.0 x16 Slot
-
UD Power Connector
- 24 pin ATX with UD Solid Pin
- 8+8 pin CPU with UD Solid Pin
-
4 x DDR5 R-DIMMs, Quad Channel with Memory UD Slot
-
Supports AMD Ryzen™ Threadripper™ PRO 7000 series/ Ryzen™ Threadripper™ 7000 series Processors
-
4 x M.2 Slots with Thermal Guard
- 3 x M.2 Gen 5 M.2 UD Slots
- 1 x M.2 Gen 4 M.2 Slot
-
VRM Thermal Armor Advanced
- 8 mm Heatpipe
- 7 W/mk Thermal Pad
- Integrated IO Shield
-

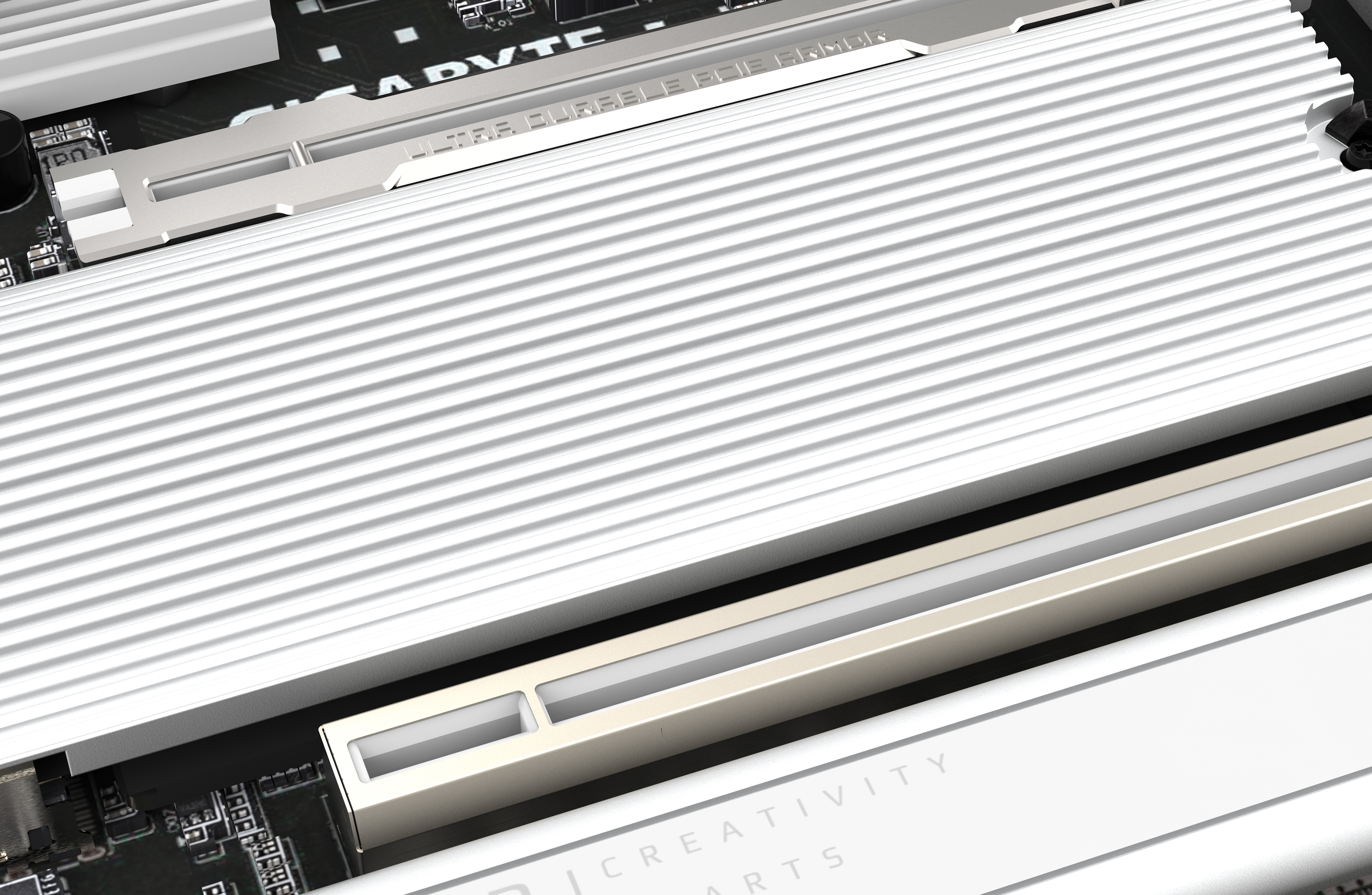

M.2 Thermal Guard
-
Q-FLASH Plus button
-
Wi-Fi 7 with Ultra-high gain Antenna
-
4 x USB 3.2 Gen 2
-
DisaplyPort Input
-
2.5 GbE LAN
-
USB4® USB Type-C®
(DisplayPort Output) -
USB4® USB Type-C®
-
10 GbE LAN
-
4 x USB 3.2 Gen 1
-
RGB Fusion
- 3 x Addressable LED Header
- 1 x RGB LED Header
-
Front USB-C® 20Gb/s
-
Experience enchanting audio thrill
- Realtek ALC4080 + ALC897
- Audiophile Grade Capacitors
-
M.2 EZ-Latch Click &
M.2 EZ-Latch Plus
-
PCIe EZ-Latch
-
Multi-Key Button

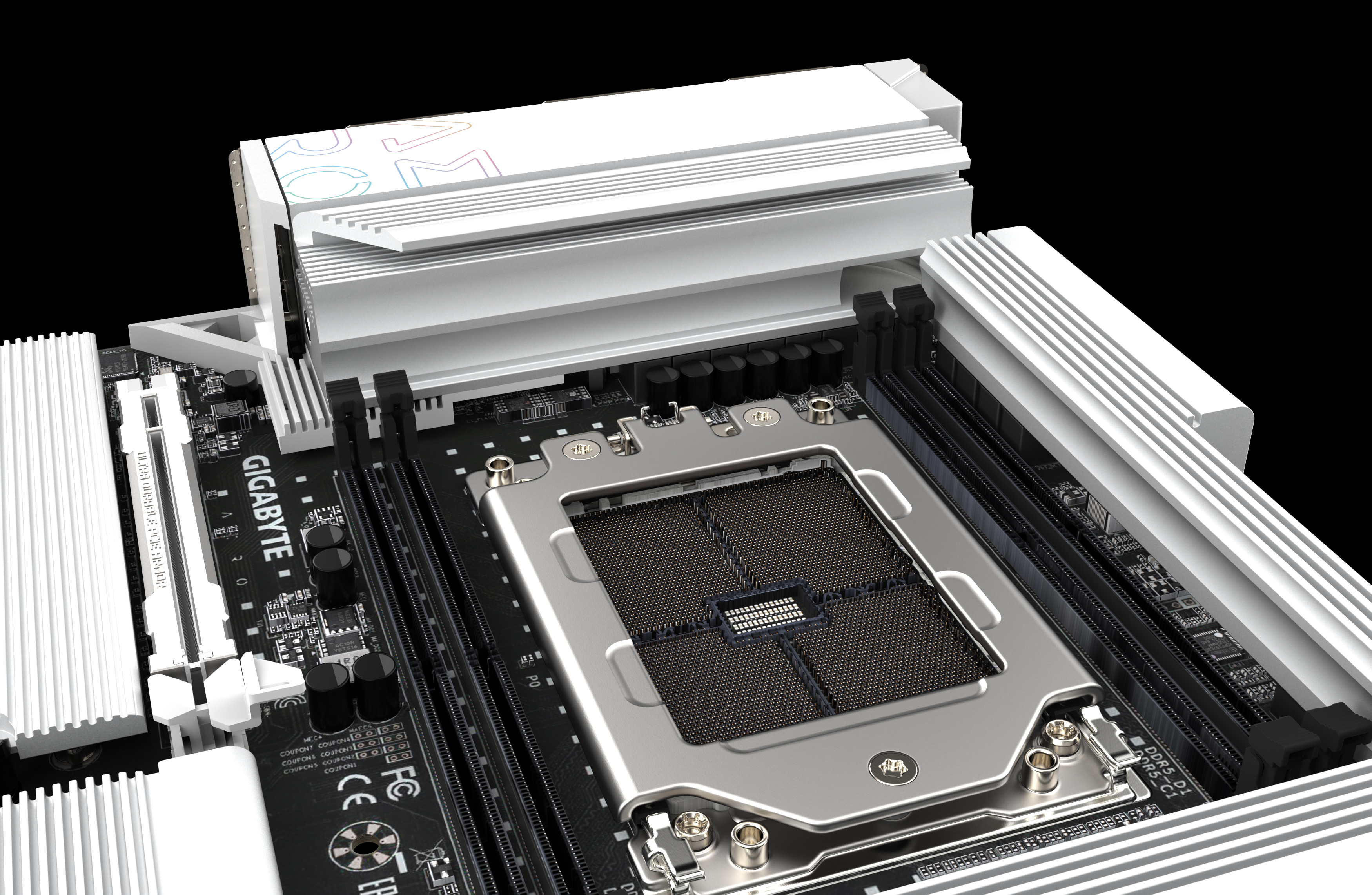

VRM
突破性效能, 創造更多可能性
革命性的電源設計
TRX50 AERO D主機板專為內容創作者、電腦愛好者和AI專業人士而設計。搭載全數位16+8+4相 Infineon PWM控制器的電源設計，TRX50 AERO D不但釋放了新一代AMD Ryzen™ Threadripper™ CPU卓越的性能，同時在高工作負載下提供最佳穩定性，為玩家提供最強大的高階桌上型HEDT電腦平台。
數位VRM電源設計
確保穩定的高功率輸送，以實現卓越的效能。
16
VCORE Phases 108A SPS
充份釋放處理器多核心效能的潛力。
8
SOC Phase SPS + DrMOS
最佳化處理器的整合繪圖晶片效能及記憶體控制晶片的電流。
4
MISC Phases 108A SPS
穩定處理器內部的PCIe線路。
Memory
領先業界的DDR5效能
最大容量
TRX50 AERO D支援DDR5 RDIMM, 最大記憶體容量高達1TB，這在執行高需求的運算工作，如視頻編輯、3D渲染、高解析度內容創作、模擬、人工智慧訓練等方面帶來關鍵的優勢。
DDR5 超頻高達
7800 MT/s
Ultra Durable™
Get everythingUD
技嘉超耐久™ 技術象徵我們的最嚴格標準，以致力為遊戲玩家提供一個強大且耐用可靠的平台。TRX50 AERO D主機板是以更長的使用壽命與更強的耐用性為宗旨而打造。

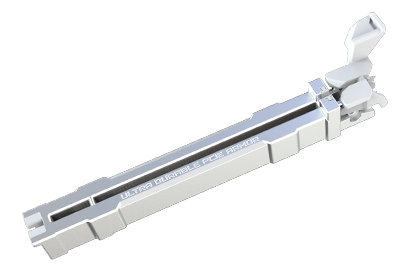

PCIe UD Slot X
最新的 PCIe UD Slot X 提供前所未有的強度，為您的顯示卡提供更強的保護。
10倍的承重強度
採用無縫、一體式的設計並螺絲固定於專用背板上，PCIe UD 插槽 X 具有10倍的承重強度。
內襯橡膠條
這個橡膠條可以保護您的顯示卡 PCB 免受潛在的刮傷。
鋅合金材質
使用鋅合金確保高速訊號具有有效的電磁屏蔽保護。

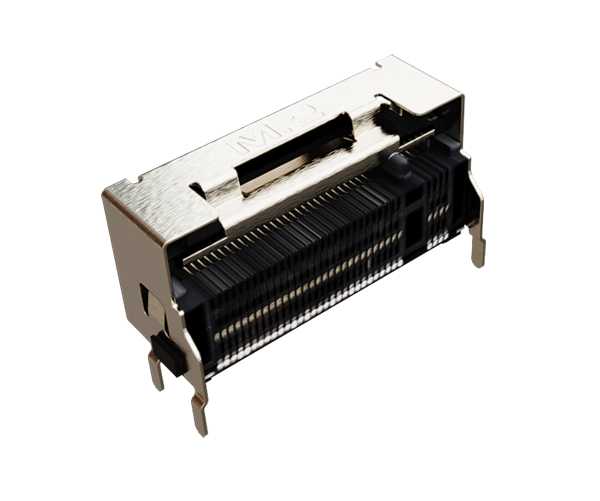

M.2 UD Slot PG5
一體式不鏽鋼護罩設計加固了 M.2 插槽，同時也最大化訊號完整性。
1.3倍
縱向抗拉強度提升
1.5倍
橫向抗拉強度高達提升
使用SMD技術降低信號損耗。

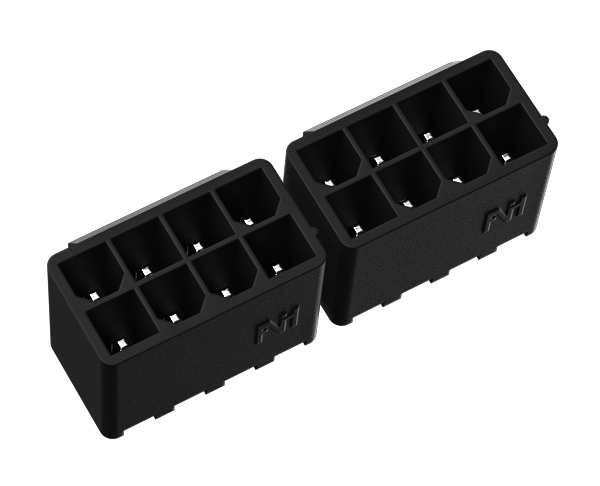

UD Power Connector
獨特的設計提供更佳導電性，也為電流產生的熱能提供更佳熱傳導。
實心針腳
提供卓越導電性和信號傳輸，減少因反覆插拔而造成的金屬損耗。
UC BIOS
HWiNFO
GIGABYTE Control Center

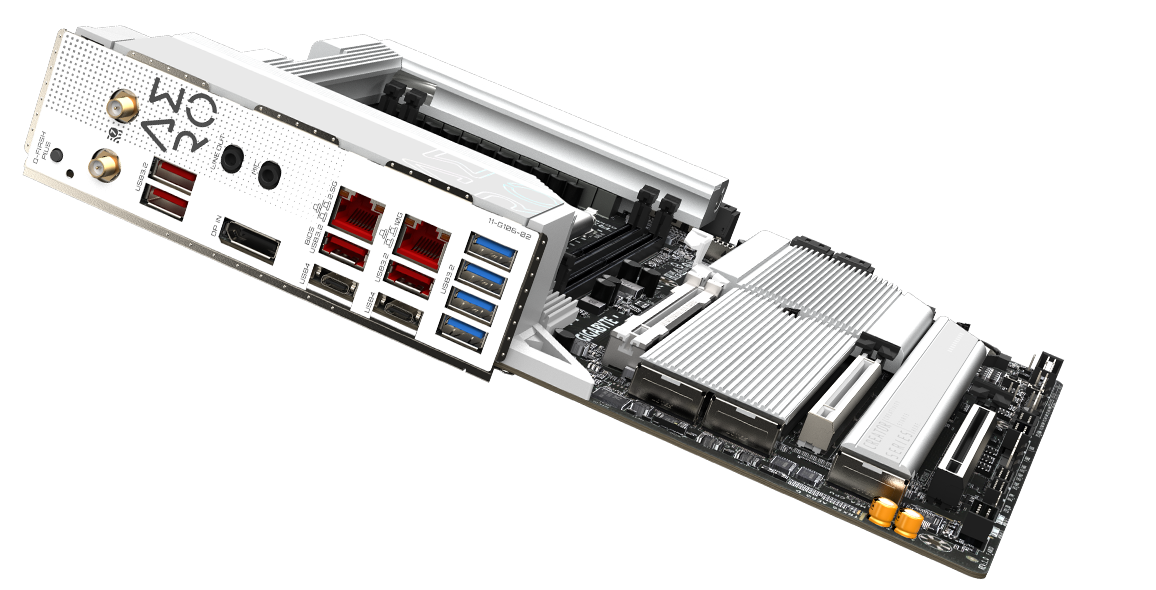

雙USB4 Type-C接頭
內建雙最新USB4 Type-C接口, 提供每個端口高達40 Gbps的極速資料傳輸速度，尤其適用於視頻編輯、大檔案傳輸和資料密集型任務。
Version |
Bits/sec |
HD Movie 25GB |
|---|---|---|
| USB 1.1 | 1.50 - 12 Mbps | ~ 9.3 hr |
| USB 2.0 | 480Mbps | ~ 14 mins |
| USB 3.0 | 5 Gbps | ~ 70 sec |
| USB 3.1 | 10 Gbps | ~ 35 sec |
| USB 4.0 | 40 Gbps | ~ 10 sec |
Wi-Fi 7為您帶來極致的VR體驗！
Wi-Fi 7 為虛擬現實 (VR) 領域帶來顯著優勢。 Wi-Fi 7憑藉其高帶寬和低延遲能力，確保流暢、沉浸式的VR體驗。
320/160 MHz 頻道
Wi-Fi 7 支援 320/160 MHz 通道，顯著增加帶寬以實現更快的數據速率。
Multi-link Operation
藉由 MLO（多重連接模式）技術，您可以分配 2.4GHz 頻段用於串流媒體，5/6GHz 頻段用於遊戲，從而獲得更高質量的網絡體驗和更少的中斷。
4K-QAM
憑藉4K-QAM技術，Wi-Fi 7提升了數據傳輸量，從而實現更快的文件傳輸和無縫串流。
更低的延遲
確保最小的延遲，使其非常適用於即時應用，例如視訊會議和線上遊戲。

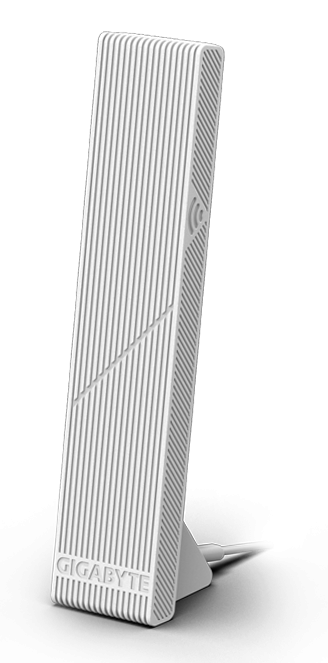

超高增益天線
透過GIGABYTE超高增益天線，您可以體驗到增強的訊號強度，該天線具備智慧天線功能，可優化Wi-Fi訊號傳輸。
定向信號
高達
5dBi
全向信號
高達
4dBi
磁性底座
10G+2.5G雙網路設計
10GbE+2.5GbE LAN的雙網路設計完美適用於內容創建、媒體中心、工作站和人工智慧操作。除了提供超快的網絡速度外，雙網路設計還能確保持續的網絡可用性、負載平衡和更流暢的高解析度視頻流傳輸
高傳真音樂
採用Realtek最新的ALC4080音效晶片，提供環繞聲音頻和啟用DSD音樂播放
DTS :X® Ultra
讓玩家使用任何耳機或揚聲器進行遊戲時，都可以感受真實再現、定位精確的3D音效體驗。 DTS：X® Ultra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正，提供DTS® 編解碼器的後級處理增強功能和設備級別調整。 DTS Sound Unbound功能利用Microsoft Spatial技術，為遊戲提供了最真實的3D音效體驗。透過DTS Headphone:X提供的高沉浸感，意味著聆聽者可以從本身的上方，下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者。
想進一步了解DTS Sound Unbound所提供的沉浸式遊戲聲音體驗，請參閱 https://dts.com/sound-unbound
*DTS Sound Unbound需要Windows 10中的最新Windows更新，請將Windows 10作業系統升級到Win10 Build 18898或更高版本。

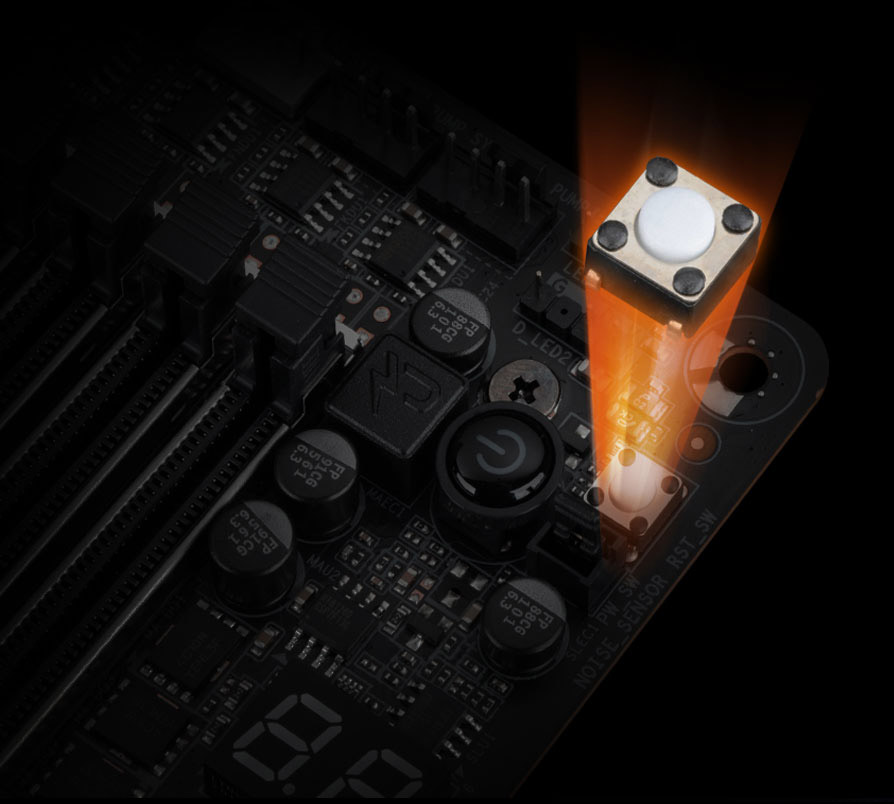

多功能按鈕
一個多功能重置按鈕，可以在BIOS中重新配置為其他功能，以滿足不同的使用者場景需求。
RGB 開關
關閉主機板上的所有燈光效果。
直接進入 BIOS
無需按下任何鍵盤按鍵，直接進入 BIOS 選單。
安全模式
進入 BIOS 安全模式，以在不喪失其他 BIOS 設定的情況下更改特定選項。

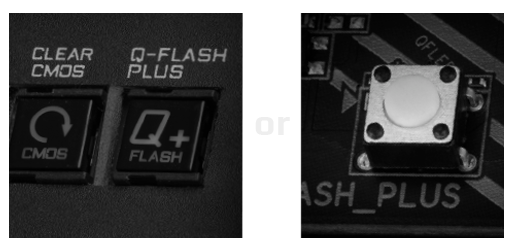

Q-FLASH PLUS
無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS
STEP 1

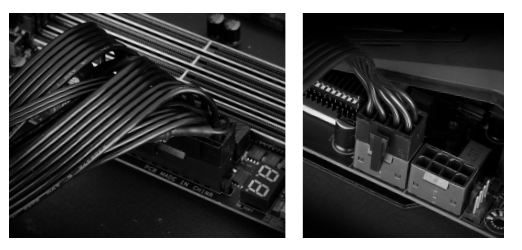

將24pin主電源和8Pin輔助電源接上主機板
STEP 2
下載主機板BIOS檔案並變更檔名為"gigabyte.bin"，儲存到FAT32格式的USB隨身碟，並將隨身碟插入Q-Flash PLUS USB接頭
STEP 3
按Q-FLASH PLUS按鈕，主機板將自動開始並完成BIOS更新

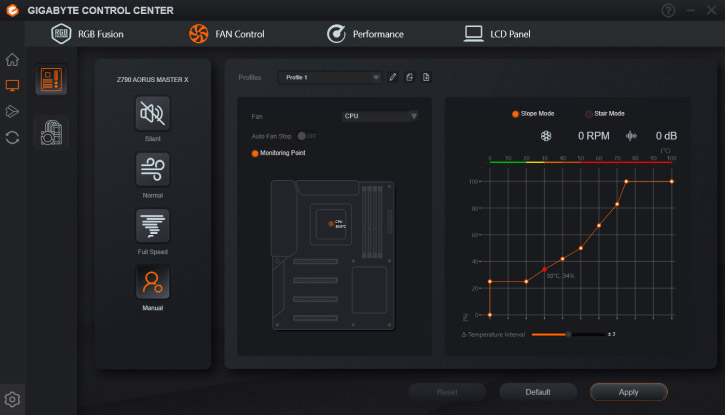

Smart Fan 6
確保您的遊戲電腦具有最佳的冷卻效果和靜音運行，支援PWM/DC風扇和水泵，可自訂設定並提供直觀的溫度監控。
高電流支援
每個風扇接頭支援PWM和DC風扇和水冷泵，最高可達24瓦（12V x 2A），並具有過載保護。
精密控制
多個溫度/風扇速度控制點，實現精確的風扇曲線控制。
雙曲線模式
提供不同用戶場景的斜率/階梯雙模式。
靜音模式
風扇可在用戶指定的溫度點以下完全停止運轉。
噪音檢測
使用準確的聲壓測量和尊重隱私的噪音檢測電纜，實時監測設備的噪音水平，可根據需要調整風扇速度，實現最佳噪音控制。

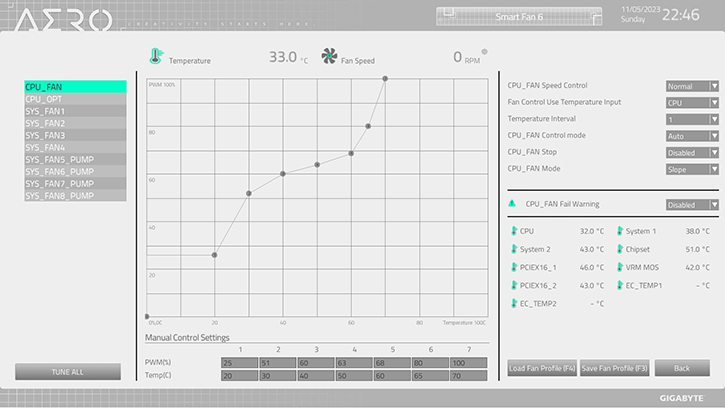

Smart Fan 6 BIOS UI
Note: The image shown is for reference purposes
and may vary depending on the specific model.
增強的風扇曲線介面
擴展了控制點數量，從5個增加到7個，並擁有更大的風扇速度圖表，使用戶能夠更精確、輕鬆地控制風扇曲線設置。
斜率/階梯雙重圖表模式
在斜率和階梯模式之間切換，以適應不同的使用者場景。斜率模式提供線性風扇速度曲線，而階梯模式在指定的溫度區間內保持恆定的
手動輸入
針對進階使用者，提供手動輸入風扇速度，以進行微調和精確控制冷卻系統。
EZ Tuning
透過在大致的溫度/風扇速度刻度上設置4個點，簡化調校流程。智慧風扇6將根據這些點快速生成風扇曲線。
風扇曲線檔案
將您自定義的風扇曲線配置保存在BIOS ROM中，確保在BIOS更新後仍然保持完整。

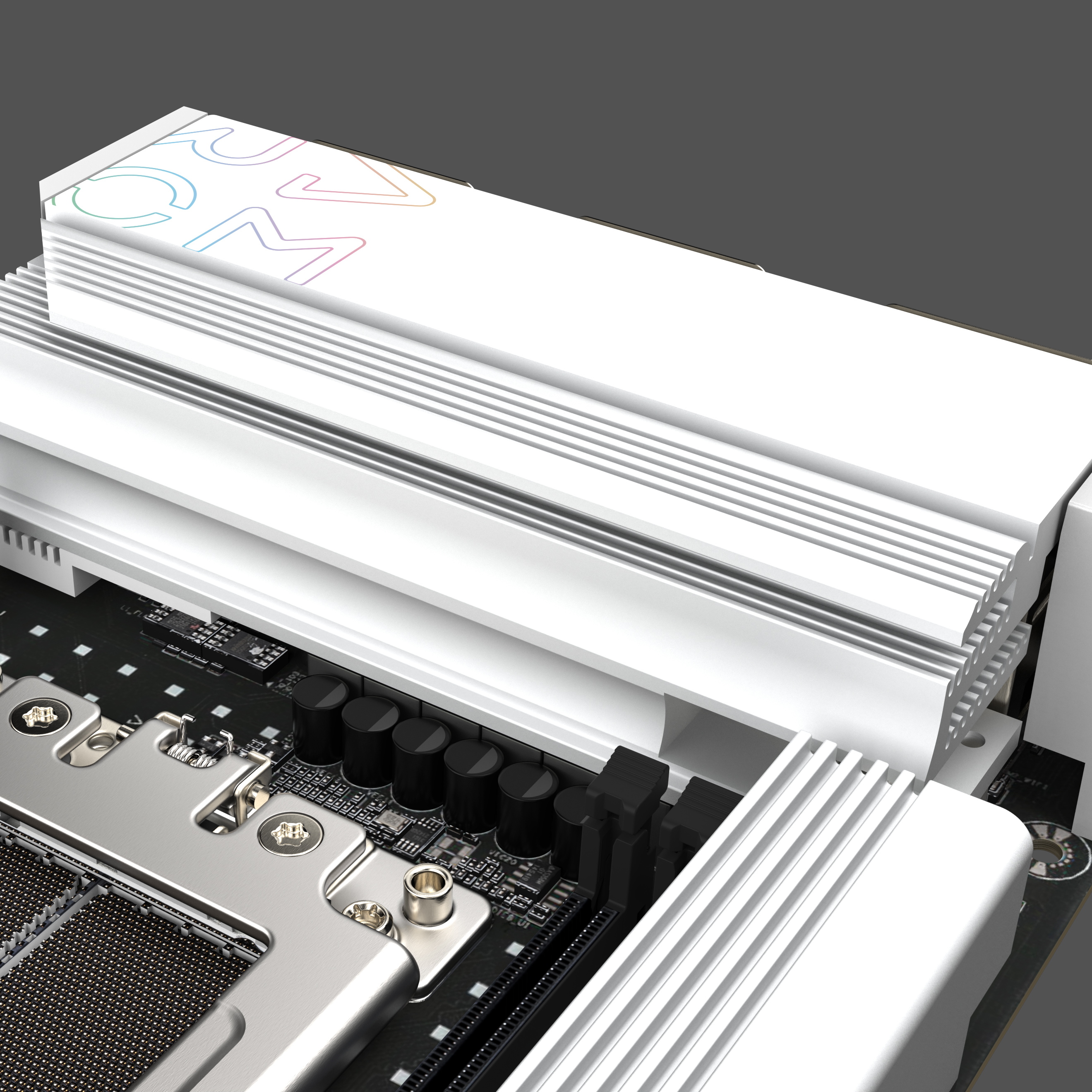

先進的散熱裝甲
高覆蓋率MOSFET和整合型散熱器改善熱效率，並提供更好的風流動線和散熱效果。
4倍大散熱表面積
與傳統散熱器相比，表面積增大達4倍，有效改善了MOSFET的散熱。
真正的一體式架構
電源模組採用真正的單片散熱片設計，與競爭對手的多件式設計相比，一體式設計和更大的散熱表面積大大提高了散熱效能。
複合式剖溝設計
電源模組的散熱片設計有多道剖溝和進氣孔，這樣的設計可以讓更多氣流通過，大幅改善了熱對流及傳導效能。
8mm Heatpipe
8mm 大口徑熱導管有助於在兩個散熱片之間傳遞廢熱，進一步改善MOSFET整體的熱平衡。
7W/mK Thermal Pad
先進的7 W/mK熱導膠墊，優化硬體效能，實現高效的熱散熱。

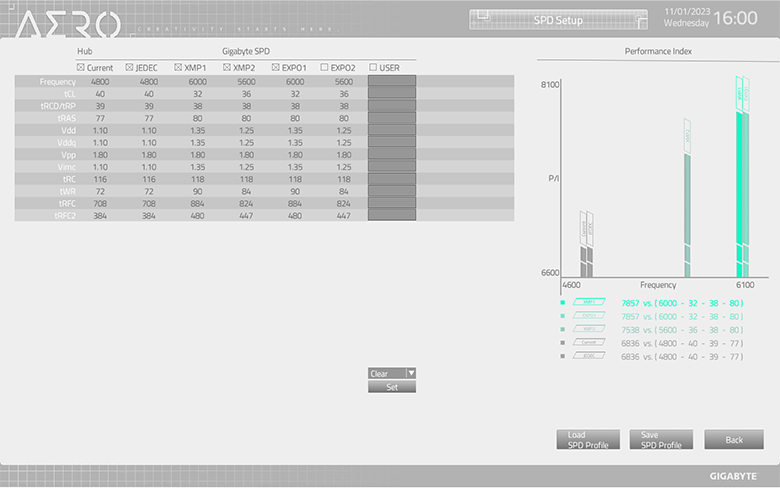

最大化DDR5記憶體的效能表現
AMD EXPO™/ Intel® XMP 3.0使用者設定檔讓您能夠優化記憶體設定，確保您的系統實現領先DDR5效能高達7800MT/s。
SPD 重新定義或從資料庫載入
使用者可以定義兩個空白的SPD設定檔，並將它們轉移到另一台電腦上。
效能模擬
透過輸入時脈和時序參數，快速模擬記憶體性能。
儲存/載入設定檔
儲存並載入記憶體設定檔，以進行線上分享。
提升無法超頻的DDR5記憶體頻率
提升無法超頻的DDR5記憶體頻率。

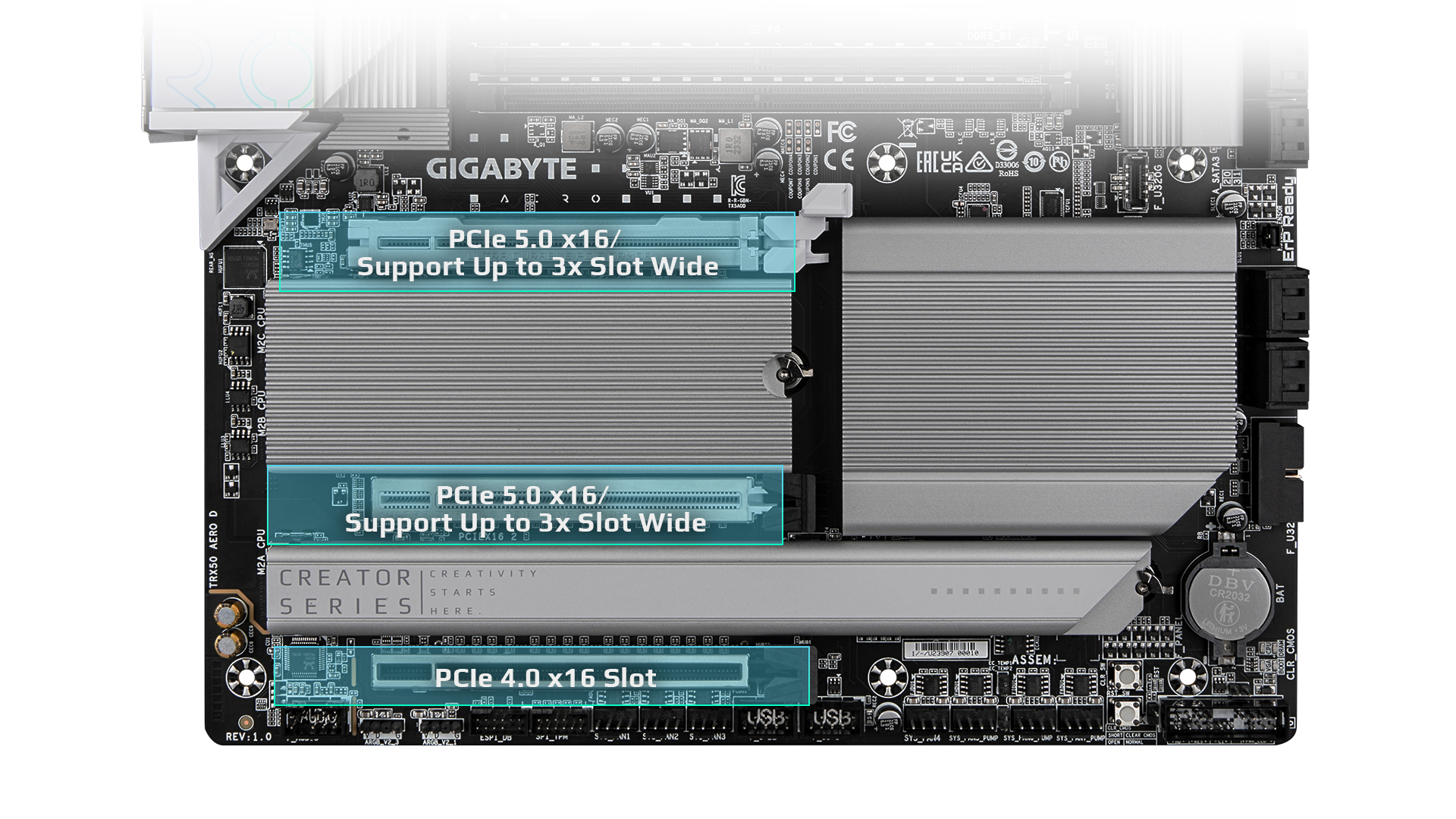

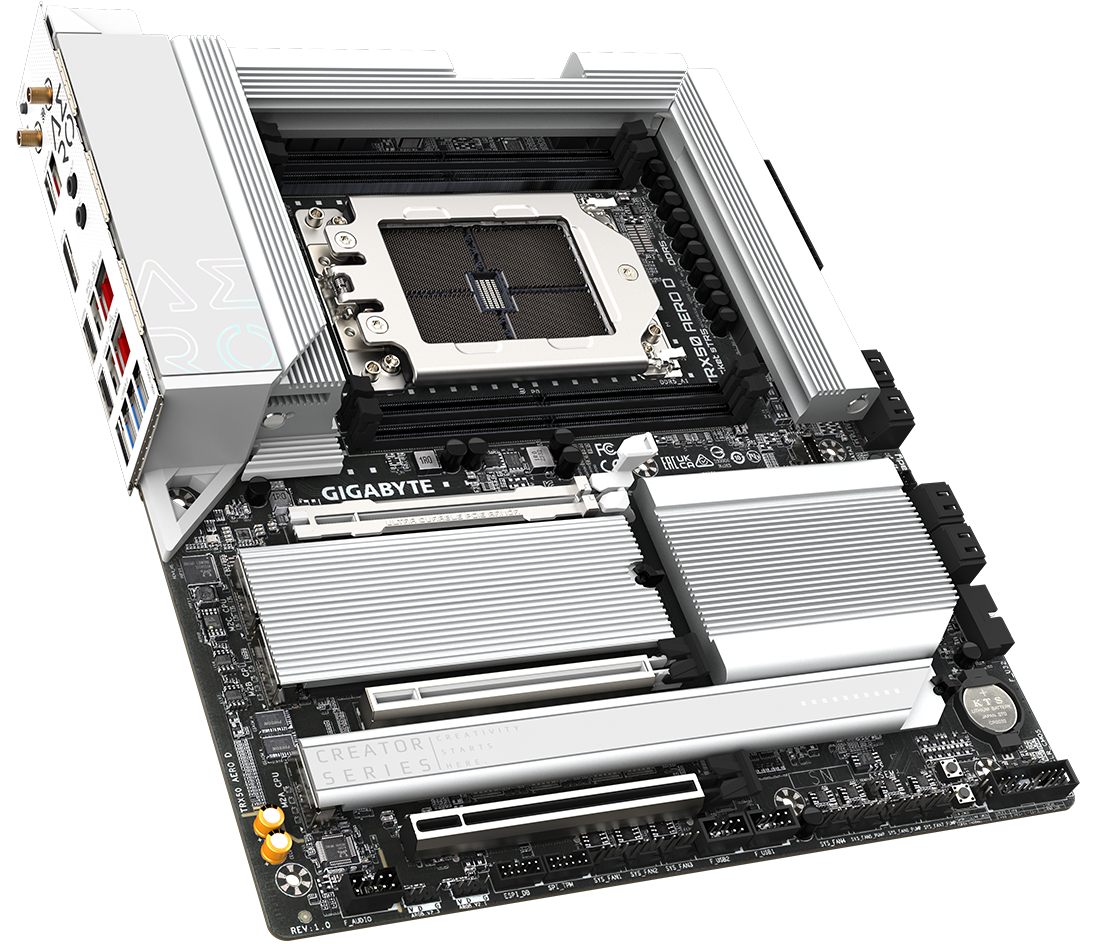

三個 PCIe x16 插槽支援多顯卡
TRX50 AERO D擁有三個 PCIe 5.0/4.0 x16 插槽，提供優越的繪圖效能，實現卓越的渲染能力、更沉浸式的遊戲體驗和人工智慧訓練。
三插槽寬度設計
PCIe x16 插槽的三插槽寬度設計讓使用者能夠毫不費力地在主機板上安裝龐大的高階顯示卡。

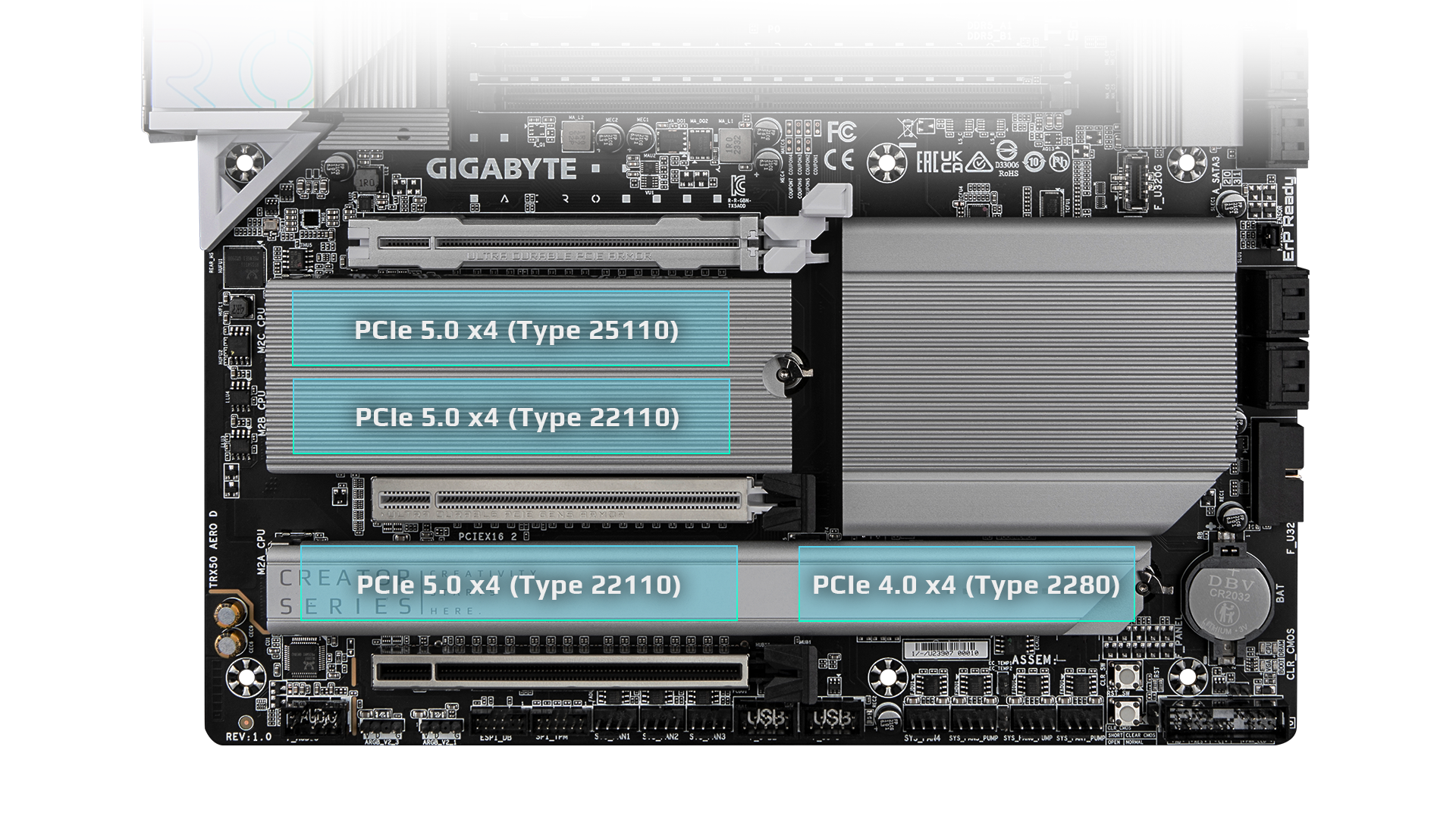

4個M.2插槽
搭載四個 PCIe 5.0/4.0 M.2 插槽，TRX50 AERO D是創作者、電腦愛好者和AI操作的最佳選擇，可將多個NVMe設備進行RAID以應對高需求的工作負載。
背鑽孔技術強化PCIe和M.2插槽
通過減少信號反射和時序問題，提升了PCIe和M.2插槽設計的信號完整性，從而提高系統效能和可靠性。

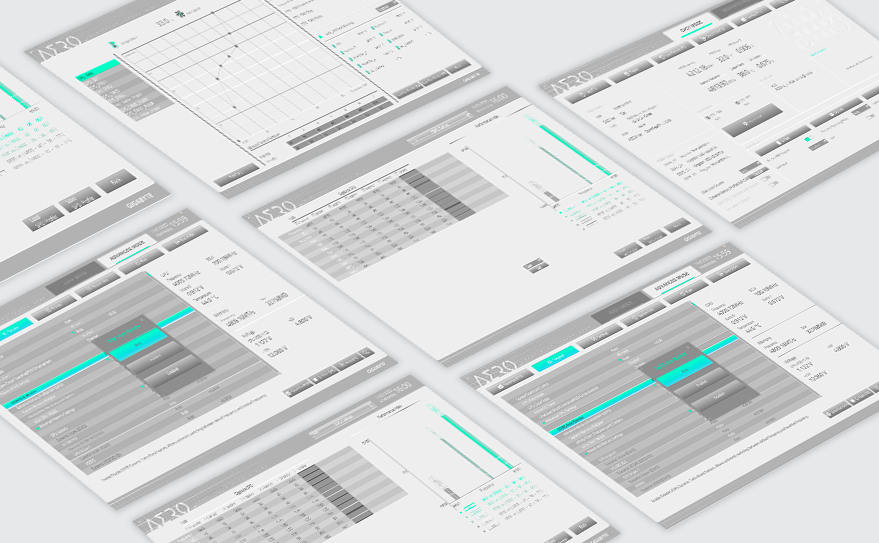

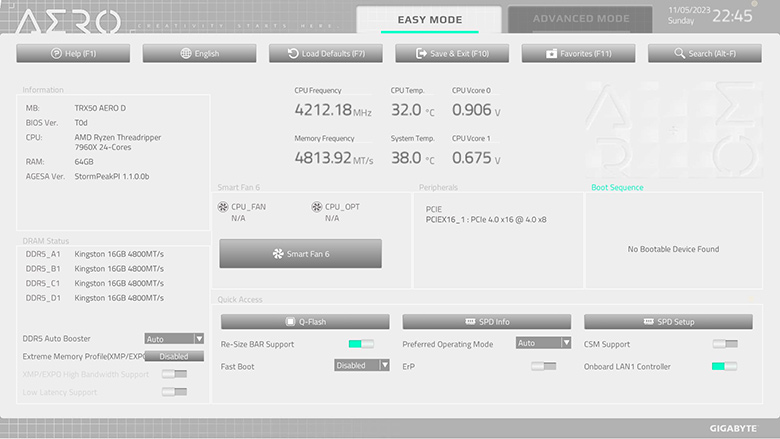

優化的UX體驗
技嘉以使用者為中心的 BIOS（UC BIOS），增強了 BIOS 的使用者體驗，提供了直觀的操作介面和美觀的設計，讓使用者享受到優化的體驗。
快速存取功能
技嘉UC BIOS的Quick Access功能從進階模式中選擇9個實用的預設選項，並將它們輕鬆放在簡易模式中，無需切換或搜索即可輕鬆存取。
預設AORUS skin
*AORUS skin auto-applies when detecting a GIGABYTE motherboard.
在使用 HWiNFO 於技嘉主機板時，將自動套用獨特的 AORUS 主題Skin，可選擇亮色或暗色模式。這個 AORUS Skin 也可以手動套用於非技嘉主機板上。

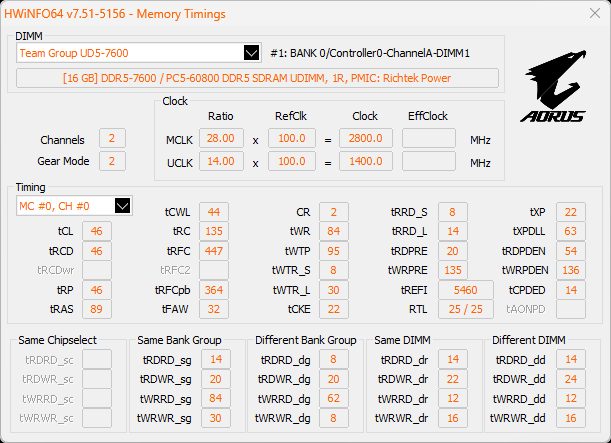

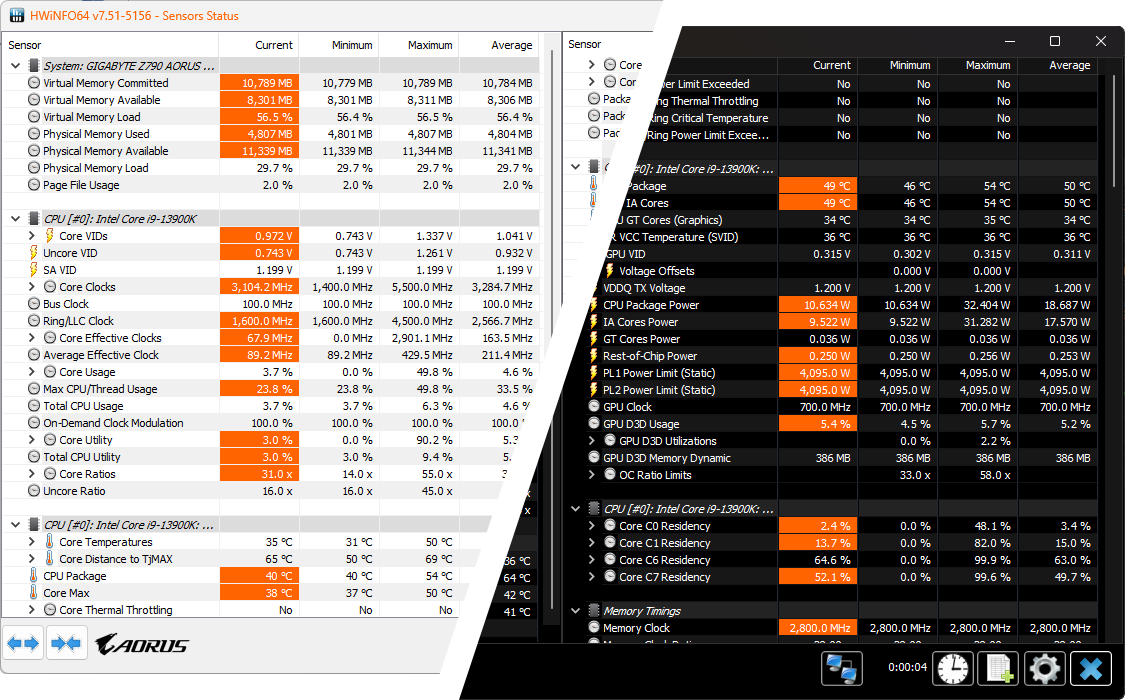

監控記憶體效能
得益於技嘉和 HWiNFO 的專業開發團隊的卓越努力，這款先進的讀取應用程式呈現了空前詳細的記憶響應設定，幫助使用者監控記憶體效能並獲取有價值的洞察力。

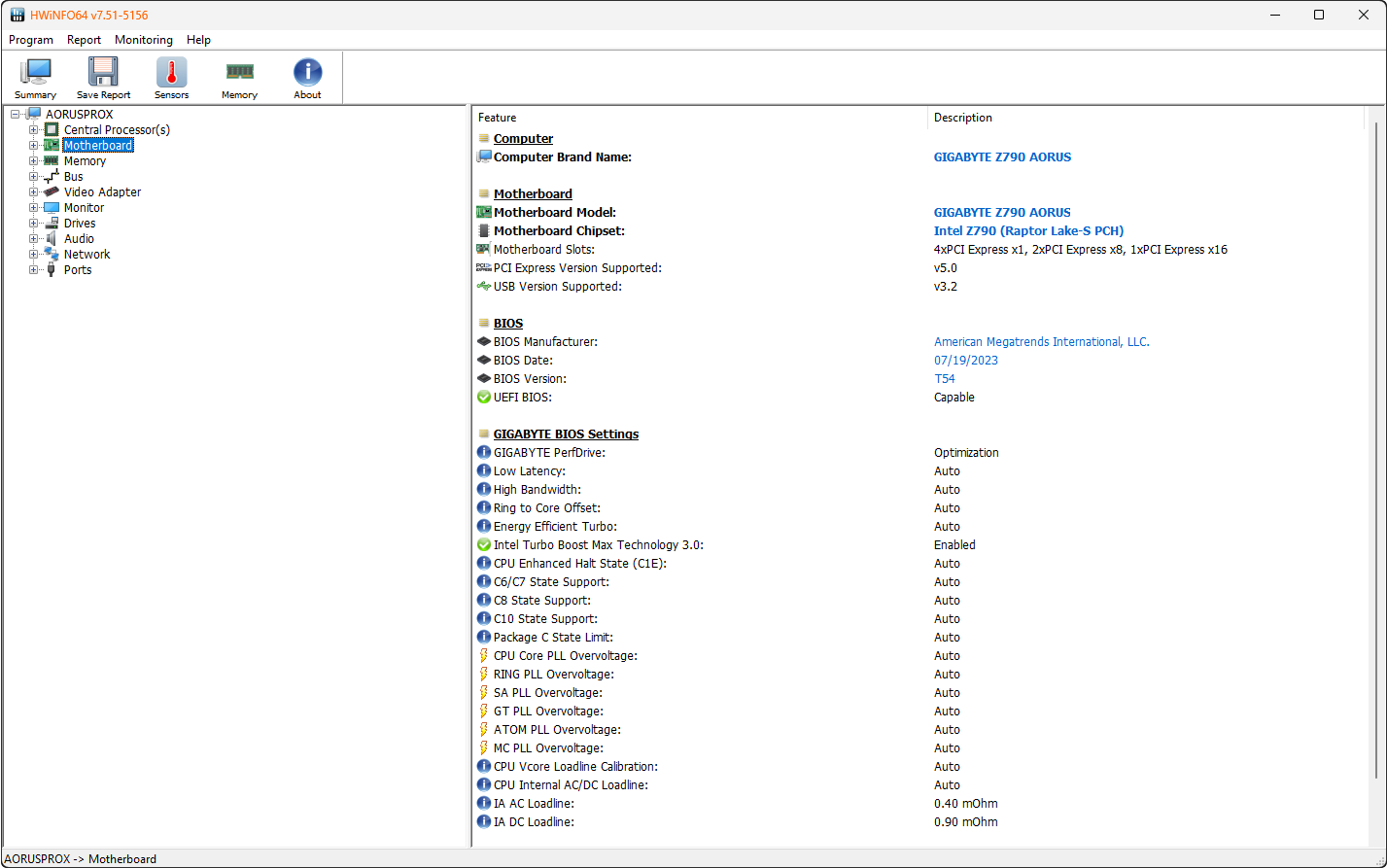

詳細的BIOS資訊
技嘉主機板使用者現在可以透過 HWiNFO 即時檢視詳細的BIOS資訊，例如開關或調整器的狀態，以及BIOS版本。無需重新啟動即可進行BIOS檢查！
展現獨特的個性
釋放你的創意，透過GCC的可自訂主機板燈光效果。個性化你的系統，展現令人驚艷的視覺效果，反映你的獨特性和風格。
Note: The depicted lighting effects are for
demonstration purposes only, and the actual lighting effects may
vary depending on the model.
發揮更多的燈效創意
ARGB(Addressable RGB LED)接頭可讓您單獨自定義每顆 LED燈（適用於ARGB GEN2裝置），使用 GCC 即可輕鬆完成設定。
*所提供的信息僅供參考； 請以您的具體設置和規格為主。
