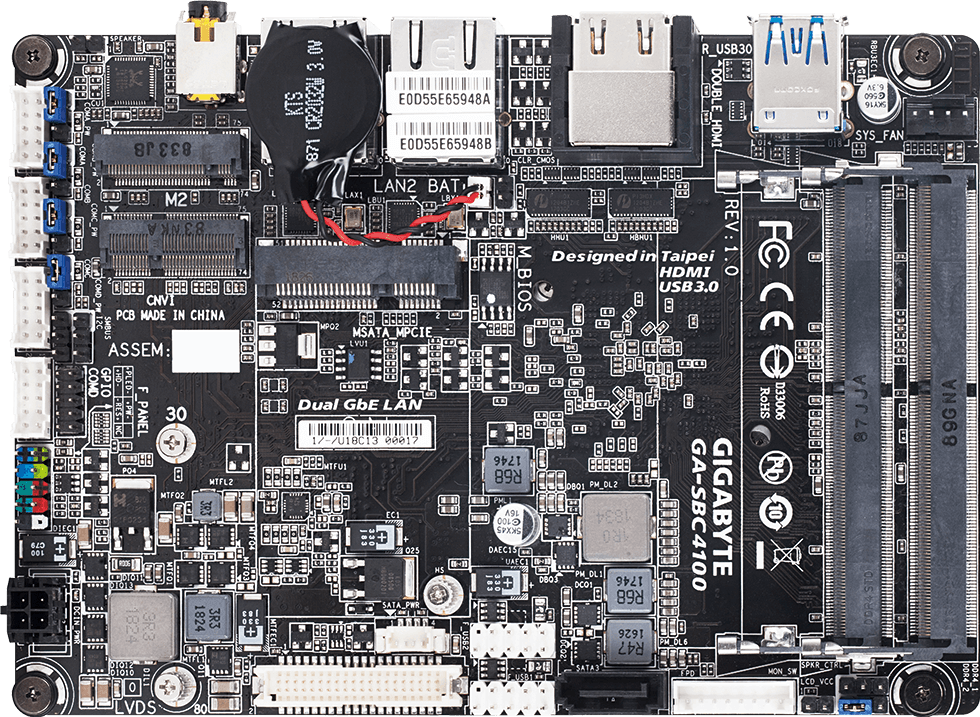

GA-SBC4100 (Rev. 1.0)

ÁttekintésTulajdonságokTámogatásWhere to Buy

Tulajdonságok

  • Processzor
    1. Integrált Intel® négymagos Celeron® N4100 SoC (2,4 GHz)
    2. * Az alaplapra forrasztott SoC és annak hűtőbordája nem leszerelhető házilag, elkerülendő a komponensek meghibásodását.
    3. 2 MB gyorsítótár
  • Memória
    1. 2 x DDR4 SO-DIMM foglalat akár 16 GB rendszermemóriához
    2. DDR4 2400/2133 MHz memóriamodulok támogatása
    (Bővebb információért lásd a "Memory Support List - támogatott memóriamodulok listája" részt.)
  • Alaplapi grafikus vezérlő
    1. 2 x HDMI port, maximálisan a 4096x2160@60 Hz felbontást támogatja
      * Támogatja a HDMI 2.0 verziót és a HDCP 2.2-t.
  • Audio
    1. Realtek® ALC255 kodek
    2. HD audió
    3. 2-csatornás
  • Hálózati vezérlő
    1. 2 x Realtek® GbE LAN vezérlő (10/100/1000 Mbit/s)
  • Bővítőhelyek
    1. 1 x M.2 Socket 1 foglalat az Intel® wireless modul számára (CNVI)
    2. 1 x teljes méretű Mini PCIe foglalat (MSATA_MPCIE)
      * A MINI_PCIE foglalat emellett mSATA foglalatként is használható
    3. (A Mini PCIe foglalat megfelel a PCI Express 2.0 szabványnak.)
  • Tárolótechnológia
    1. 1 x M.2 foglalat (Socket 3, M key, type 2280 PCIe x4/x2 SSD támogatással) (M2)
    2. 1 x SATA 6Gb/s csatlakozás
    3. 1 x mSATA foglalat (MSATA_MPCIE)
  • USB
    1. 2 x USB 3.1 Gen 1 port a hátlapon
    2. 4 x USB 2.0/1.1 port belső USB csatlakozósorral
  • Belső csatlakozók
    1. 1 x DC-In tápcsatlakozó
    2. 1 x system fan tüskesor
    3. 1 x SATA 6Gb/s csatlakozás
    4. 1 x M.2 Socket 3 foglalat
    5. 1 x SATA tápcsatlakozó
    6. 1 x előlapi érintkezősor
    7. 2 x USB 2.0/1.1 csatlakozó
    8. 4 x soros port érintkezősor
    9. 4 x soros port feszültségválasztó jumper
    10. 1 x GPIO érintkezősor
    11. 1 x LVDS érintkezősor
    12. 1 x LVDS drive feszültség jumper (LCD_VCC)
    13. 1 x flat panel kijelzőcsatlakozó (FPD)
    14. 1 x flat panel kijelzőkapcsoló érintkező (MON_SW)
    15. 1 x speaker érintkező (SPEAKER)
    16. 1 x speaker vezérlő érintkezősor (SPKR_CTRL)
    17. 1 x CMOS-törlő jumper
    18. 1 x I2C jumper
    19. 1 x SMBUS jumper
  • Hátlapi csatlakozók
    1. 2 x HDMI port
    2. 2 x USB 3.1 Gen 1 port
    3. 2 x RJ-45 port
    4. 1 x audio jack (Line In, Mic In)
  • I/O vezérlő lapka
    1. iTE® I/O vezérlő chip
  • Hardver monitorozás
    1. Feszültségszintek érzékelése
    2. Hőmérséklet érzékelés
    3. Ventilátor-fordulatszám érzékelés
    4. Ventilátor-fordulatszámszabályzás
      * A fordulatszám-szabályzó működése függ a telepített ventilátor típusától is
  • BIOS
    1. 1 x 128 Mbit flash
    2. Licencelt AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Egyéb tulajdonságok
    1. Xpress Install támogatás
    2. Támogatás @BIOS-hoz
    3. APP Center kezelés
    4. * Az APP központban elérhető alkalmazások az alaplap modelljétől függően eltérőek lehetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérőek lehetnek.
  • Hozzáadott szoftverek
    1. Norton® Internet Security (OEM verzió)
  • Operációs rendszer
    1. Windows 10 64-bit támogatás
  • Méretszabvány
  • SBC Formátum; 14.6cm x 10.2cm
  • Működési hőmérséklet
  • 0°C-tól +60°C-ig
  • Megjegyzések
    1. Az eltérő Linux verziók támogatottsága miatt kérjük, hogy a lapkakészlet meghajtóprogramját közvetlenül a lapkakészlet gyártójának honlapjáról töltse le.
    2. A legtöbb hardver/szoftvergyártó már nem kínál drivert Win9X/ME/2000/XP SP1/SP2 rendszerekhez. Amennyiben megfelelő driverek készülnek, azokat mi is feltüntetjük a támogatás fülön, a GIGABYTE weboldalon.
  • Processzor
    1. Integrált Intel® négymagos Celeron® N4100 SoC (2,4 GHz)
    2. * Az alaplapra forrasztott SoC és annak hűtőbordája nem leszerelhető házilag, elkerülendő a komponensek meghibásodását.
    3. 2 MB gyorsítótár
  • Memória
    1. 2 x DDR4 SO-DIMM foglalat akár 16 GB rendszermemóriához
    2. DDR4 2400/2133 MHz memóriamodulok támogatása
    (Bővebb információért lásd a "Memory Support List - támogatott memóriamodulok listája" részt.)
  • Alaplapi grafikus vezérlő
    1. 2 x HDMI port, maximálisan a 4096x2160@60 Hz felbontást támogatja
      * Támogatja a HDMI 2.0 verziót és a HDCP 2.2-t.
  • Audio
    1. Realtek® ALC255 kodek
    2. HD audió
    3. 2-csatornás
  • Hálózati vezérlő
    1. 2 x Realtek® GbE LAN vezérlő (10/100/1000 Mbit/s)
  • Bővítőhelyek
    1. 1 x M.2 Socket 1 foglalat az Intel® wireless modul számára (CNVI)
    2. 1 x teljes méretű Mini PCIe foglalat (MSATA_MPCIE)
      * A MINI_PCIE foglalat emellett mSATA foglalatként is használható
    3. (A Mini PCIe foglalat megfelel a PCI Express 2.0 szabványnak.)
  • Tárolótechnológia
    1. 1 x M.2 foglalat (Socket 3, M key, type 2280 PCIe x4/x2 SSD támogatással) (M2)
    2. 1 x SATA 6Gb/s csatlakozás
    3. 1 x mSATA foglalat (MSATA_MPCIE)
  • USB
    1. 2 x USB 3.1 Gen 1 port a hátlapon
    2. 4 x USB 2.0/1.1 port belső USB csatlakozósorral
  • Belső csatlakozók
    1. 1 x DC-In tápcsatlakozó
    2. 1 x system fan tüskesor
    3. 1 x SATA 6Gb/s csatlakozás
    4. 1 x M.2 Socket 3 foglalat
    5. 1 x SATA tápcsatlakozó
    6. 1 x előlapi érintkezősor
    7. 2 x USB 2.0/1.1 csatlakozó
    8. 4 x soros port érintkezősor
    9. 4 x soros port feszültségválasztó jumper
    10. 1 x GPIO érintkezősor
    11. 1 x LVDS érintkezősor
    12. 1 x LVDS drive feszültség jumper (LCD_VCC)
    13. 1 x flat panel kijelzőcsatlakozó (FPD)
    14. 1 x flat panel kijelzőkapcsoló érintkező (MON_SW)
    15. 1 x speaker érintkező (SPEAKER)
    16. 1 x speaker vezérlő érintkezősor (SPKR_CTRL)
    17. 1 x CMOS-törlő jumper
    18. 1 x I2C jumper
    19. 1 x SMBUS jumper
  • Hátlapi csatlakozók
    1. 2 x HDMI port
    2. 2 x USB 3.1 Gen 1 port
    3. 2 x RJ-45 port
    4. 1 x audio jack (Line In, Mic In)
  • I/O vezérlő lapka
    1. iTE® I/O vezérlő chip
  • Hardver monitorozás
    1. Feszültségszintek érzékelése
    2. Hőmérséklet érzékelés
    3. Ventilátor-fordulatszám érzékelés
    4. Ventilátor-fordulatszámszabályzás
      * A fordulatszám-szabályzó működése függ a telepített ventilátor típusától is
  • BIOS
    1. 1 x 128 Mbit flash
    2. Licencelt AMI UEFI BIOS
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Egyéb tulajdonságok
    1. Xpress Install támogatás
    2. Támogatás @BIOS-hoz
    3. APP Center kezelés
    4. * Az APP központban elérhető alkalmazások az alaplap modelljétől függően eltérőek lehetnek. Az egyes alkalmazások támogatott funkciói az alaplap specifikációitól függően is eltérőek lehetnek.
  • Hozzáadott szoftverek
    1. Norton® Internet Security (OEM verzió)
  • Operációs rendszer
    1. Windows 10 64-bit támogatás
  • Méretszabvány
  • SBC Formátum; 14.6cm x 10.2cm
  • Működési hőmérséklet
  • 0°C-tól +60°C-ig
  • Megjegyzések
    1. Az eltérő Linux verziók támogatottsága miatt kérjük, hogy a lapkakészlet meghajtóprogramját közvetlenül a lapkakészlet gyártójának honlapjáról töltse le.
    2. A legtöbb hardver/szoftvergyártó már nem kínál drivert Win9X/ME/2000/XP SP1/SP2 rendszerekhez. Amennyiben megfelelő driverek készülnek, azokat mi is feltüntetjük a támogatás fülön, a GIGABYTE weboldalon.

* A HDMI, a HDMI High-Definition Multimedia Interface és a HDMI Trade dress kifejezések, valamint a HDMI emblémák a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei.
* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice.
* Advertised performance is based on maximum theoretical interface values from respective Chipset vendors or organization who defined the interface specification. Actual performance may vary by system configuration.
* All trademarks and logos are the properties of their respective holders.
* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.
