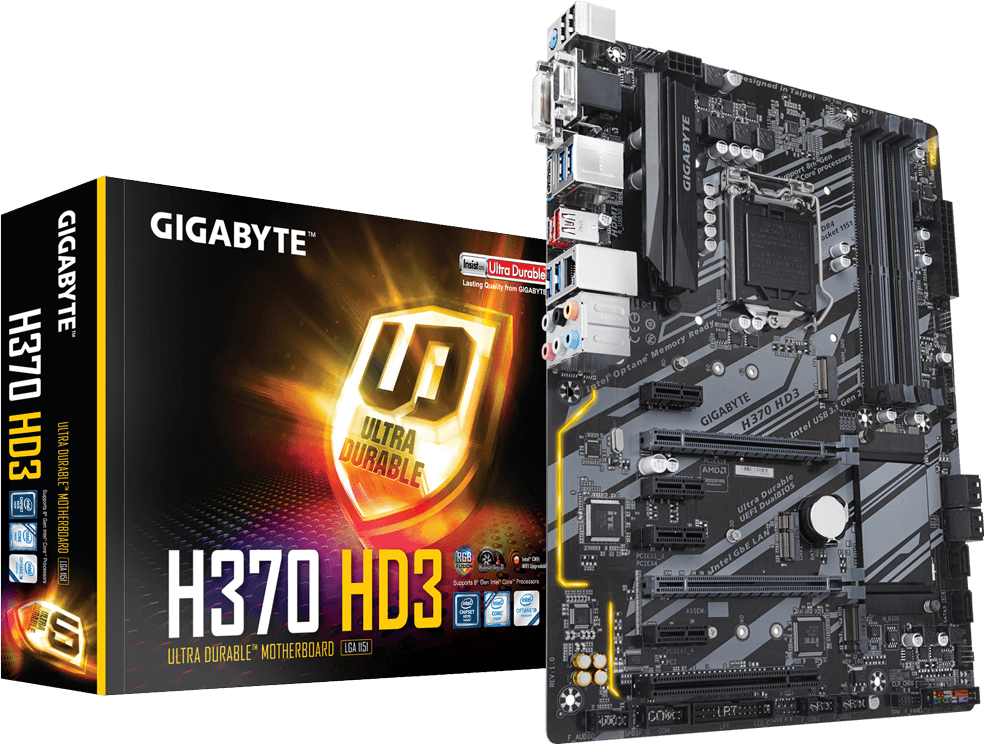

H370 HD3 (Rev. 1.0)

Intel® H370 Chipset
Key FeaturesSpecificationsSupportLearn MoreWhere to Buy

Specifications

  • Processador
    1. Support for 9th and 8th Generation Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package
    2. Cache L3 varia com o CPU
    (Por favor consulte a "Lista de CPUs Suportados" para mais informação.)
  • Chipset
    1. Intel® H370 Express Chipset
  • Memória
    1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory.
    2. Arquitetura de memória Dual channel
    3. Support for DDR4 2666/2400/2133 MHz memory modules
    4. Suporte para módulos de memória DIMM 1Rx8/2Rx8 ECC un-buffered (operam em modo não-ECC)
    5. Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC un-buffered
    6. Suporte para módulos de memória com Extreme Memory Profile (XMP)
    7. * To support 2666 MHz or XMP memory, you must install an 8th Generation Intel® Core™ i7/i5 processor.
    (Por favor consulte "Lista de Memórias Suportadas" para mais informação.)
  • Gráfica Integrada
    1. 1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
    2. 1 x porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz
      * A porta DVI-D não suporta ligação D-Sub por adaptador.
    3. 1 x HDMI port, supporting a maximum resolution of 4096x2160@30 Hz
    4. * Support for HDMI 1.4 version and HDCP 2.2.
    Suporte até 3 monitores em simultâneo
    Máximo de memória partilhada de 1 GB
    * Actual support may vary by CPU.
  • Áudio
    1. Codec Realtek® ALC887
    2. Áudio de Alta Definição
    3. 2/4/5.1/7.1-canais
    4. Suporte para S/PDIF Out
  • LAN
    1. Chip LAN GbE Intel® (10/100/1000 Mbit)
  • Slots de Expansão
    1. 1 x slot PCI Express x16, a x16 (PCIEX16)

      * Para desempenho óptimo, se apenas instalar uma placa gráfica PCI Express, garanta que a instala no slot PCIEX16.
    2. 1 x slot PCI Express x16, a x4 (PCIEX4)
    3. 4 x PCI Express x1 slots
    4. (Todos os slots PCI Express são conformes com o padrão PCI Express 3.0.)
    5. 1 x PCI slot
    6. 1 x M.2 Socket 1 connector for an Intel® CNVi wireless module only (CNVI)
  • Tecnologias de Múltiplas Gráficas
    1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
  • Interface de Armazenamento
    1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 PCIe x4/x2 SSD support) (M2M_32G)
    2. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x2 SSD support) (M2P_16G)
    3. 6 x conectores SATA 6Gb/s
    4. Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
    5. * Consulte "1-7 Internal Connectors," para notas de instalação em conectores M.2 e SATA.
    Preparado para Memória Intel® Optane™
  • USB
    1. 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 1 support
    2. 1 x porta USB 3.1 Gen 2 Tipo-A (vermelha) no painel traseiro
    3. 6 x portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através dos conectores USB internos)
    4. 6 x portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
    5. * The CNVi connector shares bandwidth with the F_USB2 header. When a Wi-Fi module is populated in the CNVi connector, one of the USB 2.0/1.1 ports routed to the F_USB2 header becomes unavailable.
  • Conectores I/O internos
    1. 1 x 24-pin ATX main power connector
    2. 1 x Conector de Alimentação 8-pinos ATX 12V
    3. 1 x conector ventoinha do CPU
    4. 3 x entradas para ventoinhas de sistema
    5. 1 x RGB LED strip header
    6. 6 x conectores SATA 6Gb/s
    7. 2 x conectores M.2 Socket 3
    8. 1 x front panel header
    9. 1 x conector áudio para painel frontal
    10. 1 x conector de Saída S/PDIF
    11. 1 x conector USB 3.1 Gen 1
    12. 2 x conectores USB 2.0/1.1
    13. 1 x conector para placa Thunderbolt™
    14. 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
      Função TPM é opcional devido a diferentes políticas locais
    15. 1 x parallel port header
    16. 1 x conector para porta serial
    17. 1 x jumper Clear CMOS
  • Painel I/O Traseiro
    1. 1 x porta PS/2 para teclado/rato
    2. 1 x porta D-Sub
    3. 1 x porta DVI-D
    4. 1 x Porta HDMI
    5. 1 x USB Type-C™ port, with USB 3.1 Gen 1 support
    6. 1 x porta USB 3.1 Gen 2 Tipo-A (vermelha)
    7. 4 x portas USB 3.1 Gen 1
    8. 2 x portas USB 2.0/1.1
    9. 1 x porta RJ-45
    10. 6 x audio jacks
  • Controlador I/O
    1. Chip Controlador I/O iTE®
  • Monitorização H/W
    1. Deteção das tensões
    2. Deteção da temperatura
    3. Deteção da velocidade das ventoinhas
    4. Aviso de sobreaquecimento
    5. Aviso de falha nas ventoinhas
    6. Controlo da velocidade das ventoinhas
    7. * A função de controlo da velocidade da ventoinha funciona ou não dependendo do dissipador instalado.
  • BIOS
    1. 2 x memória flash de 128 Mbit
    2. Utilização de AMI UEFI BIOS licenciada
    3. Suporte para DualBIOS™
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Outras Características
    1. * Aplicações disponíveis no APP Center podem variar por modelo de motherboard. As funções suportadas por cada aplicação também podem depender das especificações da motherboard.
    2. 3D OSD
    3. @BIOS™
    4. Auto Green
    5. Suporte para Cloud Station
    6. EasyTune
    7. Fast Boot
    8. Game Boost
    9. Suporta Carregamento On/Off
    10. Platform Power Management
    11. RGB Fusion
    12. Smart Backup
    13. Smart Keyboard
    14. Smart TimeLock
    15. Smart HUD
    16. System Information Viewer
    17. USB Blocker
    18. V-Tuner
    19. Easy RAID
    20. Suporte para Q-Flash
    21. Suporte para Xpress Install
  • Bundled Software
    1. Norton® Internet Security (versão OEM)
    2. cFosSpeed
  • Sistema Operativo
    1. Support for Windows 10 64-bit
  • Form Factor
    1. Formato ATX; 30.5cm x 22.5cm
  • Observação
    1. Devido às diferentes condições para suporte Linux oferecidas pelos vendedores de chipset, por favor faça download dos drivers Linux através do website do vendedor ou do website de um 3º interveniente.
    2. A maior parte dos fabricantes de hardware/software pode já não oferecer drivers para suportar Win9X/ME/2000/XP. Se os drivers estiverem disponíveis no fabricante, serão atualizados no website da GIGABYTE.
  • Processador
    1. Support for 9th and 8th Generation Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1151 package
    2. Cache L3 varia com o CPU
    (Por favor consulte a "Lista de CPUs Suportados" para mais informação.)
  • Chipset
    1. Intel® H370 Express Chipset
  • Memória
    1. 4 x DDR4 DIMM sockets supporting up to 64 GB of system memory.
    2. Arquitetura de memória Dual channel
    3. Support for DDR4 2666/2400/2133 MHz memory modules
    4. Suporte para módulos de memória DIMM 1Rx8/2Rx8 ECC un-buffered (operam em modo não-ECC)
    5. Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC un-buffered
    6. Suporte para módulos de memória com Extreme Memory Profile (XMP)
    7. * To support 2666 MHz or XMP memory, you must install an 8th Generation Intel® Core™ i7/i5 processor.
    (Por favor consulte "Lista de Memórias Suportadas" para mais informação.)
  • Gráfica Integrada
    1. 1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
    2. 1 x porta DVI-D, suportando uma resolução máxima de 1920x1200@60 Hz
      * A porta DVI-D não suporta ligação D-Sub por adaptador.
    3. 1 x HDMI port, supporting a maximum resolution of 4096x2160@30 Hz
    4. * Support for HDMI 1.4 version and HDCP 2.2.
    Suporte até 3 monitores em simultâneo
    Máximo de memória partilhada de 1 GB
    * Actual support may vary by CPU.
  • Áudio
    1. Codec Realtek® ALC887
    2. Áudio de Alta Definição
    3. 2/4/5.1/7.1-canais
    4. Suporte para S/PDIF Out
  • LAN
    1. Chip LAN GbE Intel® (10/100/1000 Mbit)
  • Slots de Expansão
    1. 1 x slot PCI Express x16, a x16 (PCIEX16)

      * Para desempenho óptimo, se apenas instalar uma placa gráfica PCI Express, garanta que a instala no slot PCIEX16.
    2. 1 x slot PCI Express x16, a x4 (PCIEX4)
    3. 4 x PCI Express x1 slots
    4. (Todos os slots PCI Express são conformes com o padrão PCI Express 3.0.)
    5. 1 x PCI slot
    6. 1 x M.2 Socket 1 connector for an Intel® CNVi wireless module only (CNVI)
  • Tecnologias de Múltiplas Gráficas
    1. Support for AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™ technologies
  • Interface de Armazenamento
    1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 PCIe x4/x2 SSD support) (M2M_32G)
    2. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x2 SSD support) (M2P_16G)
    3. 6 x conectores SATA 6Gb/s
    4. Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
    5. * Consulte "1-7 Internal Connectors," para notas de instalação em conectores M.2 e SATA.
    Preparado para Memória Intel® Optane™
  • USB
    1. 1 x USB Type-C™ port on the back panel, with USB 3.1 Gen 1 support
    2. 1 x porta USB 3.1 Gen 2 Tipo-A (vermelha) no painel traseiro
    3. 6 x portas USB 3.1 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através dos conectores USB internos)
    4. 6 x portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
    5. * The CNVi connector shares bandwidth with the F_USB2 header. When a Wi-Fi module is populated in the CNVi connector, one of the USB 2.0/1.1 ports routed to the F_USB2 header becomes unavailable.
  • Conectores I/O internos
    1. 1 x 24-pin ATX main power connector
    2. 1 x Conector de Alimentação 8-pinos ATX 12V
    3. 1 x conector ventoinha do CPU
    4. 3 x entradas para ventoinhas de sistema
    5. 1 x RGB LED strip header
    6. 6 x conectores SATA 6Gb/s
    7. 2 x conectores M.2 Socket 3
    8. 1 x front panel header
    9. 1 x conector áudio para painel frontal
    10. 1 x conector de Saída S/PDIF
    11. 1 x conector USB 3.1 Gen 1
    12. 2 x conectores USB 2.0/1.1
    13. 1 x conector para placa Thunderbolt™
    14. 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
      Função TPM é opcional devido a diferentes políticas locais
    15. 1 x parallel port header
    16. 1 x conector para porta serial
    17. 1 x jumper Clear CMOS
  • Painel I/O Traseiro
    1. 1 x porta PS/2 para teclado/rato
    2. 1 x porta D-Sub
    3. 1 x porta DVI-D
    4. 1 x Porta HDMI
    5. 1 x USB Type-C™ port, with USB 3.1 Gen 1 support
    6. 1 x porta USB 3.1 Gen 2 Tipo-A (vermelha)
    7. 4 x portas USB 3.1 Gen 1
    8. 2 x portas USB 2.0/1.1
    9. 1 x porta RJ-45
    10. 6 x audio jacks
  • Controlador I/O
    1. Chip Controlador I/O iTE®
  • Monitorização H/W
    1. Deteção das tensões
    2. Deteção da temperatura
    3. Deteção da velocidade das ventoinhas
    4. Aviso de sobreaquecimento
    5. Aviso de falha nas ventoinhas
    6. Controlo da velocidade das ventoinhas
    7. * A função de controlo da velocidade da ventoinha funciona ou não dependendo do dissipador instalado.
  • BIOS
    1. 2 x memória flash de 128 Mbit
    2. Utilização de AMI UEFI BIOS licenciada
    3. Suporte para DualBIOS™
    4. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Outras Características
    1. * Aplicações disponíveis no APP Center podem variar por modelo de motherboard. As funções suportadas por cada aplicação também podem depender das especificações da motherboard.
    2. 3D OSD
    3. @BIOS™
    4. Auto Green
    5. Suporte para Cloud Station
    6. EasyTune
    7. Fast Boot
    8. Game Boost
    9. Suporta Carregamento On/Off
    10. Platform Power Management
    11. RGB Fusion
    12. Smart Backup
    13. Smart Keyboard
    14. Smart TimeLock
    15. Smart HUD
    16. System Information Viewer
    17. USB Blocker
    18. V-Tuner
    19. Easy RAID
    20. Suporte para Q-Flash
    21. Suporte para Xpress Install
  • Bundled Software
    1. Norton® Internet Security (versão OEM)
    2. cFosSpeed
  • Sistema Operativo
    1. Support for Windows 10 64-bit
  • Form Factor
    1. Formato ATX; 30.5cm x 22.5cm
  • Observação
    1. Devido às diferentes condições para suporte Linux oferecidas pelos vendedores de chipset, por favor faça download dos drivers Linux através do website do vendedor ou do website de um 3º interveniente.
    2. A maior parte dos fabricantes de hardware/software pode já não oferecer drivers para suportar Win9X/ME/2000/XP. Se os drivers estiverem disponíveis no fabricante, serão atualizados no website da GIGABYTE.

* Os termos HDMI, HDMI High-Definition Multimedia Interface (interface multimédia de alta-definição), a apresentação comercial HDMI e os Logótipos HDMI são marcas comerciais ou marcas registadas da HDMI Licensing Administrator, Inc.
* The entire materials provided herein are for reference only. GIGABYTE reserves the right to modify or revise the content at anytime without prior notice.
* Advertised performance is based on maximum theoretical interface values from respective Chipset vendors or organization who defined the interface specification. Actual performance may vary by system configuration.
* All trademarks and logos are the properties of their respective holders.
* Due to standard PC architecture, a certain amount of memory is reserved for system usage and therefore the actual memory size is less than the stated amount.
