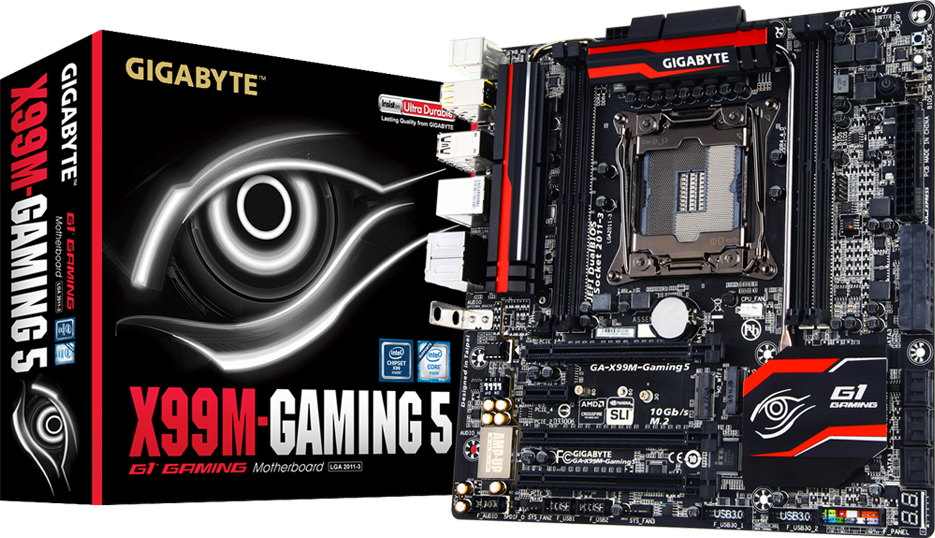

GA-X99M-Gaming 5 (Rev. 1.1)

Rev. 1.1Rev. 1.0
Intel® X99 Chipset
رؤية عامةالمواصفاتالدعمأخبار و جوائزWhere to Buy

المواصفات

  • المعالج
    1. تدعم معالجات Core™ i7 من إنتل ذات المقبس LGA2011-3
    2. تختلف الذاكرة المباشرة L3 باختلاف المعالج
    (رجاء معاينة "قائمة المعالجات المدعومة" لمزيد من المعلومات.)
  • الشريحة الرئيسية
    1. الشريحة الرئيسية X99 Express من إنتل
  • الذاكرة
    1. 4 واجهات تركيب ذاكرة من النوع DDR4 DIMM تدعم حتى 64GB من الذاكرة
      * تدعم حتى 256 GB من الذاكرة عند استخدام Registered DIMM
      *نتيجة لقصور في نظام التشغيل Windows 32-bit فإنه عند تركيب وحدات ذاكرة بسعة تفوق 4GB ، سوف تكون السعة المعروضة للذاكرة أقل من السعة الفعلية لوحدات الذاكرة التى تم تركيبها.
    2. ذاكرة ذات تصميم بنائي رباعى القنوات
    3. تدعم وحدات الذاكرة DDR4 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz
    4. تدعم وحدات الذاكرة non-ECC
    5. تدعم وحدات الذاكرة Extreme Memory Profile (XMP)
    6. تدعم وحدات الذاكرة RDIMM 1Rx8 (تعمل فى وضع non-ECC)
    (رجاء معاينة "قائمة وحدات الذاكرة" المدعومة لمزيد من المعلومات.)
  • الصوت
    1. شريحة Realtek® ALC1150 codec
    2. صوت فائق الوضوح
    3. قنوات صوتية 2/4/5.1/7.1
    4. دعم مخارج الصوت الرقمى S/PDIF
  • الشبكة
    1. شريحة Killer E2400 (10/100/1000 Mbit)
  • واجهات تركيب الكروت
    1. 2 واجهة توصيل PCI Express x16 تعمل بسرعة x 16 (PCIE_1, PCIE_2)
      * للحصول على أفضل أداء ممكن، عند توصيل كارت جرافيك واحد، تأكد من توصيله بالواجهة PCIE_1. أما عند توصيل 2 كارت جرافيك فينصح بتوصيلهما بواجهتى PCIE_1 و PCIE_2

    2. واجهة توصيل PCI Express x16 تعمل بسرعة x8 (PCIE_3)
      * عند تركيب معالج ذى 28 قناة توصيل، فسوف تعمل واجهة PCIE_2 بسرعة x8 بينما تعمل واجهة PCIE_3 بسرعة x4
      (تتوافق جميع واجهات التوصيل PCI Express x16 مع معايير PCI Express 3.0)

    3. واجهة توصيل PCI Express x1
      (تتوافق واجهة التوصيل PCI Express x1 مع معايير PCI Express 2.0)

    4. واجهة M.2 Socket 1 لتركيب وحدة الاتصال اللاسلكى (M2_WIFI)
  • تقنيات الجرافيك المتعدد
    1. دعم تقنيات NVIDIA® Quad-GPU SLI™ و 2-Way NVIDIA® SLI™
    2. دعم تقنيات AMD Quad-GPU CrossFireX™ و 2-Way AMD CrossFire™
  • واجهات التخزين
  • الشريحة الرئيسية:
    1. واجهة M.2 PCIe
      (Socket 3, M key, type 2260/2280 SATA & PCIe x2/x1 SSD support)
    2. واجهة SATA Express
    3. 6 واجهات SATA 6Gb/s (SATA3 0~5)
    4. دعم التوصيل الشبكى للأقراص الصلبة RAID 0, RAID 1, RAID 5, and RAID 10
      *عند تركيب وحدة تخزين M.2 PCIe SSD أو وحدة SATA Express يتم دعم وضع AHCI فقط.
      (يمكن استخدام كل من واجهات M2_10G و SATA Express و SATA3 4/5 فقط كل على حده. عند تركيب وحدة تخزين M.2 SSD فى واجهة M2_10G تصبح واجهة SATA3 4/5 غير متاحة.)
    الشريحة الرئيسية:
    1. 4 واجهات SATA 6Gb/s (sSATA3 0~3) تدعم أوضاع IDE و AHCI فقط
      (لا يمكن استخدام نظام تشغيل مثبت على واجهات SATA3 0~5 مع واجهات sSATA3 0~3 )
  • واجهات USB
  • الشريحة الرئيسية:
    1. 4 واجهات USB 3.0/2.0 (من خلال وحدات توصيل USB الداخلية)
    2. 10 واجهات USB 2.0/1.1 (6 على اللوحة الخلفية و 4 من خلال وحدات توصيل USB الداخلية)
    الشريحة الرئيسية+ Renesas® USB 3.0 Hub:
    1. 4 واجهات USB 3.0/2.0 على لوحة التوصيل الخلفية
  • موصلات الدخل والخرج الداخلية
    1. واجهة توصيل طاقة رئيسية 24-pin ATX
    2. واجهة توصيل طاقة 8-pin ATX 12V
    3. واجهة M.2 Socket 3
    4. واجهة SATA Express
    5. 10 واجهات SATA 6Gb/s
    6. واجهة توصيل الطاقة لمروحة المعالج
    7. واجهة توصيل مروحة التبريد المائى (CPU_OPT)
    8. 3 واجهات لمراوح النظام
    9. واجهة توصيل للوحة التوصيل الأمامية
    10. واجهة توصيل صوت للوحة التوصيل الأمامية
    11. واجهة خرج الصوت الرقمى S/PDIF
    12. 2 واجهة USB 3.0/2.0
    13. 2 واجهة USB 2.0/1.1
    14. واجهة تركيب موصل حذف قيم سيموس Clear CMOS
    15. مفتاح تشغيل الحاسب
    16. مفتاح إعادة تشغيل الحاسب
    17. مفتاح حذف قيم سيموس Clear CMOS
    18. واجهة التحكم audio gain
    19. 2 مفتاح تحكم بايوس
  • موصلات اللوحة الخلفية
    1. واجهة توصيل لوحة المفاتيح PS/2
    2. واجهة توصيل الفأرة PS/2
    3. 4 واجهات USB 3.0/2.0
    4. 6 واجهات USB 2.0/1.1
    5. منفذ توصيل شبكة RJ-45
    6. منفذ توصيل optical لخرج الصوت الرقمى S/PDIF
    7. 5 مقابس صوتية ( السماعات المركزية / سماعات مكبر الصوت / السماعات الخلفية /الدخل الصوتي / الخرج الصوتي / ميكروفون)
    8. فتحات تركيب 2 هوائى Wi-Fi
  • وحدة تحكم الدخل والخرج
    1. الشريحة iTE I/O
  • مراقبة المكونات
    1. مراقبة الطاقة الكهربية للنظام
    2. مراقبة درجة حرارة المعالج والنظام و الشريحة الرئيسية
    3. مراقبة سرعة دوران مروحة المعالج / النظام / نظام التبريد CPU OPT
    4. تحذير عند إرتفاع درجة حرارة المعالج / النظام / الشريحة الرئيسية
    5. تحذير عند تلف مروحة المعالج / النظام / نظام التبريد CPU OPT
    6. التحكم بسرعة مروحة المعالج / النظام / نظام التبريد CPU OPT
      * دعم التحكم بسرعة المروحة يعتمد على نوع المبرد المستخدم
  • وحدة التشغيل الرئيسية
    1. وحدتي ذاكرة Flash بسعة 128 Mbit
    2. استخدام بتصريح من AMI UEFI BIOS
    3. دعم وحدتى بايوس DualBIOS™
    4. دعم الأنظمة PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • المزايا الفريدة
    1. دعم مركز التطبيقاتr
      *قد تختلف التطبيقات المتاحة باختلاف موديل اللوحة الرئيسية. كما قد تختلف الوظائف الخاصة بكل تطبيق تبعاً لمواصفات اللوحة الرئيسية.
      @BIOS
      Ambient LED
      EasyTune
      EZ Setup
      Fast Boot
      Game Controller
      Cloud Station
      ON/OFF Charge
      Smart TimeLock
      Smart Recovery 2
      System Information Viewer
      USB Blocker
      V-Tuner
    2. دعم Q-Flash
    3. دعم Smart Switch
    4. دعم Xpress Install
  • البرامج المجانية
    1. Norton® Internet Security (OEM version)
    2. تقنية Smart Response من إنتل
  • نظام التشغيل
    1. دعم Windows 10/8.1/8/7
  • حجم المنتج
    1. حجم Micro-ATX بأبعاد 24.4cm x 24.4cm
  • ملحوظة
    1. نتيجة لإختلاف حالات دعم نظام التشغيل Linux من قبل مصنعي الشرائح الإلكترونية، يرجى تحميل برامج التثبيت الخاصة بنظام التشغيل Linux من المواقع الإلكترونية الخاصة بمصنعي الشرائح الإلكترونية أو من المواقع المتخصصة ببرامج التثبيت.
    2. نتيجة لتوقف معظم مصنعي المكونات ومنتجي البرامج عن دعم نظم التشغيل Win9X/ME/2000/XP ، سوف نقوم بنشر برامج التثبيت الخاصة بهذه النظم على موقعنا الإلكتروني في حالة توفرها من المصنعين
    • المعالج
      1. تدعم معالجات Core™ i7 من إنتل ذات المقبس LGA2011-3
      2. تختلف الذاكرة المباشرة L3 باختلاف المعالج
      (رجاء معاينة "قائمة المعالجات المدعومة" لمزيد من المعلومات.)
    • الشريحة الرئيسية
      1. الشريحة الرئيسية X99 Express من إنتل
    • الذاكرة
      1. 4 واجهات تركيب ذاكرة من النوع DDR4 DIMM تدعم حتى 64GB من الذاكرة
        * تدعم حتى 256 GB من الذاكرة عند استخدام Registered DIMM
        *نتيجة لقصور في نظام التشغيل Windows 32-bit فإنه عند تركيب وحدات ذاكرة بسعة تفوق 4GB ، سوف تكون السعة المعروضة للذاكرة أقل من السعة الفعلية لوحدات الذاكرة التى تم تركيبها.
      2. ذاكرة ذات تصميم بنائي رباعى القنوات
      3. تدعم وحدات الذاكرة DDR4 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz
      4. تدعم وحدات الذاكرة non-ECC
      5. تدعم وحدات الذاكرة Extreme Memory Profile (XMP)
      6. تدعم وحدات الذاكرة RDIMM 1Rx8 (تعمل فى وضع non-ECC)
      (رجاء معاينة "قائمة وحدات الذاكرة" المدعومة لمزيد من المعلومات.)
    • الصوت
      1. شريحة Realtek® ALC1150 codec
      2. صوت فائق الوضوح
      3. قنوات صوتية 2/4/5.1/7.1
      4. دعم مخارج الصوت الرقمى S/PDIF
    • الشبكة
      1. شريحة Killer E2400 (10/100/1000 Mbit)
    • واجهات تركيب الكروت
      1. 2 واجهة توصيل PCI Express x16 تعمل بسرعة x 16 (PCIE_1, PCIE_2)
        * للحصول على أفضل أداء ممكن، عند توصيل كارت جرافيك واحد، تأكد من توصيله بالواجهة PCIE_1. أما عند توصيل 2 كارت جرافيك فينصح بتوصيلهما بواجهتى PCIE_1 و PCIE_2

      2. واجهة توصيل PCI Express x16 تعمل بسرعة x8 (PCIE_3)
        * عند تركيب معالج ذى 28 قناة توصيل، فسوف تعمل واجهة PCIE_2 بسرعة x8 بينما تعمل واجهة PCIE_3 بسرعة x4
        (تتوافق جميع واجهات التوصيل PCI Express x16 مع معايير PCI Express 3.0)

      3. واجهة توصيل PCI Express x1
        (تتوافق واجهة التوصيل PCI Express x1 مع معايير PCI Express 2.0)

      4. واجهة M.2 Socket 1 لتركيب وحدة الاتصال اللاسلكى (M2_WIFI)
    • تقنيات الجرافيك المتعدد
      1. دعم تقنيات NVIDIA® Quad-GPU SLI™ و 2-Way NVIDIA® SLI™
      2. دعم تقنيات AMD Quad-GPU CrossFireX™ و 2-Way AMD CrossFire™
    • واجهات التخزين
    • الشريحة الرئيسية:
      1. واجهة M.2 PCIe
        (Socket 3, M key, type 2260/2280 SATA & PCIe x2/x1 SSD support)
      2. واجهة SATA Express
      3. 6 واجهات SATA 6Gb/s (SATA3 0~5)
      4. دعم التوصيل الشبكى للأقراص الصلبة RAID 0, RAID 1, RAID 5, and RAID 10
        *عند تركيب وحدة تخزين M.2 PCIe SSD أو وحدة SATA Express يتم دعم وضع AHCI فقط.
        (يمكن استخدام كل من واجهات M2_10G و SATA Express و SATA3 4/5 فقط كل على حده. عند تركيب وحدة تخزين M.2 SSD فى واجهة M2_10G تصبح واجهة SATA3 4/5 غير متاحة.)
      الشريحة الرئيسية:
      1. 4 واجهات SATA 6Gb/s (sSATA3 0~3) تدعم أوضاع IDE و AHCI فقط
        (لا يمكن استخدام نظام تشغيل مثبت على واجهات SATA3 0~5 مع واجهات sSATA3 0~3 )
    • واجهات USB
    • الشريحة الرئيسية:
      1. 4 واجهات USB 3.0/2.0 (من خلال وحدات توصيل USB الداخلية)
      2. 10 واجهات USB 2.0/1.1 (6 على اللوحة الخلفية و 4 من خلال وحدات توصيل USB الداخلية)
      الشريحة الرئيسية+ Renesas® USB 3.0 Hub:
      1. 4 واجهات USB 3.0/2.0 على لوحة التوصيل الخلفية
    • موصلات الدخل والخرج الداخلية
      1. واجهة توصيل طاقة رئيسية 24-pin ATX
      2. واجهة توصيل طاقة 8-pin ATX 12V
      3. واجهة M.2 Socket 3
      4. واجهة SATA Express
      5. 10 واجهات SATA 6Gb/s
      6. واجهة توصيل الطاقة لمروحة المعالج
      7. واجهة توصيل مروحة التبريد المائى (CPU_OPT)
      8. 3 واجهات لمراوح النظام
      9. واجهة توصيل للوحة التوصيل الأمامية
      10. واجهة توصيل صوت للوحة التوصيل الأمامية
      11. واجهة خرج الصوت الرقمى S/PDIF
      12. 2 واجهة USB 3.0/2.0
      13. 2 واجهة USB 2.0/1.1
      14. واجهة تركيب موصل حذف قيم سيموس Clear CMOS
      15. مفتاح تشغيل الحاسب
      16. مفتاح إعادة تشغيل الحاسب
      17. مفتاح حذف قيم سيموس Clear CMOS
      18. واجهة التحكم audio gain
      19. 2 مفتاح تحكم بايوس
    • موصلات اللوحة الخلفية
      1. واجهة توصيل لوحة المفاتيح PS/2
      2. واجهة توصيل الفأرة PS/2
      3. 4 واجهات USB 3.0/2.0
      4. 6 واجهات USB 2.0/1.1
      5. منفذ توصيل شبكة RJ-45
      6. منفذ توصيل optical لخرج الصوت الرقمى S/PDIF
      7. 5 مقابس صوتية ( السماعات المركزية / سماعات مكبر الصوت / السماعات الخلفية /الدخل الصوتي / الخرج الصوتي / ميكروفون)
      8. فتحات تركيب 2 هوائى Wi-Fi
    • وحدة تحكم الدخل والخرج
      1. الشريحة iTE I/O
    • مراقبة المكونات
      1. مراقبة الطاقة الكهربية للنظام
      2. مراقبة درجة حرارة المعالج والنظام و الشريحة الرئيسية
      3. مراقبة سرعة دوران مروحة المعالج / النظام / نظام التبريد CPU OPT
      4. تحذير عند إرتفاع درجة حرارة المعالج / النظام / الشريحة الرئيسية
      5. تحذير عند تلف مروحة المعالج / النظام / نظام التبريد CPU OPT
      6. التحكم بسرعة مروحة المعالج / النظام / نظام التبريد CPU OPT
        * دعم التحكم بسرعة المروحة يعتمد على نوع المبرد المستخدم
    • وحدة التشغيل الرئيسية
      1. وحدتي ذاكرة Flash بسعة 128 Mbit
      2. استخدام بتصريح من AMI UEFI BIOS
      3. دعم وحدتى بايوس DualBIOS™
      4. دعم الأنظمة PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
    • المزايا الفريدة
      1. دعم مركز التطبيقاتr
        *قد تختلف التطبيقات المتاحة باختلاف موديل اللوحة الرئيسية. كما قد تختلف الوظائف الخاصة بكل تطبيق تبعاً لمواصفات اللوحة الرئيسية.
        @BIOS
        Ambient LED
        EasyTune
        EZ Setup
        Fast Boot
        Game Controller
        Cloud Station
        ON/OFF Charge
        Smart TimeLock
        Smart Recovery 2
        System Information Viewer
        USB Blocker
        V-Tuner
      2. دعم Q-Flash
      3. دعم Smart Switch
      4. دعم Xpress Install
    • البرامج المجانية
      1. Norton® Internet Security (OEM version)
      2. تقنية Smart Response من إنتل
    • نظام التشغيل
      1. دعم Windows 10/8.1/8/7
    • حجم المنتج
      1. حجم Micro-ATX بأبعاد 24.4cm x 24.4cm
    • ملحوظة
      1. نتيجة لإختلاف حالات دعم نظام التشغيل Linux من قبل مصنعي الشرائح الإلكترونية، يرجى تحميل برامج التثبيت الخاصة بنظام التشغيل Linux من المواقع الإلكترونية الخاصة بمصنعي الشرائح الإلكترونية أو من المواقع المتخصصة ببرامج التثبيت.
      2. نتيجة لتوقف معظم مصنعي المكونات ومنتجي البرامج عن دعم نظم التشغيل Win9X/ME/2000/XP ، سوف نقوم بنشر برامج التثبيت الخاصة بهذه النظم على موقعنا الإلكتروني في حالة توفرها من المصنعين

      * يراجتلا رهظملاو ،HDMI High-Definition Multimedia Interfaceو ،HDMI تاحلطصم دعُ ت HDMI Licensing ةكرشل ةلجسم ةيراجت تاملاع وأ ةيراجت تاملاع ،HDMI تاراعشو ،HDMI Administrator, Inc.
      * كل المعلومات المذكورة للاطلاع فقط. وتحتفظ جيجابايت بالحق في تعديلها أو مراجعتها في أي وقت دون اخطار مسبق.
      * مستوى الأداء المعروض اعتماداً على أقصي القيم الافتراضية للواجهات والتي زودنا بها المصنعين المختلفين والذين وضعوا المعايير القياسية لهذه الواجهات. وقد يختلف مستوى الأداء الفعلي باختلاف مواصفات الحاسب.
      * كل العلامات التجارية والشعارات هي ملك لحامليها.
      * نظرأً لخصائص الحاسب القياسية، فإن قدراً من السعة الكلية للذاكرة يتم استخدامه من قبل الحاسب ولذلك تصبح سعة الذاكرة الحقيقية أقل من السعة المذكورة على وحدات الذاكرة.
